WETJET WJ85.403.014 User manual

User Manual

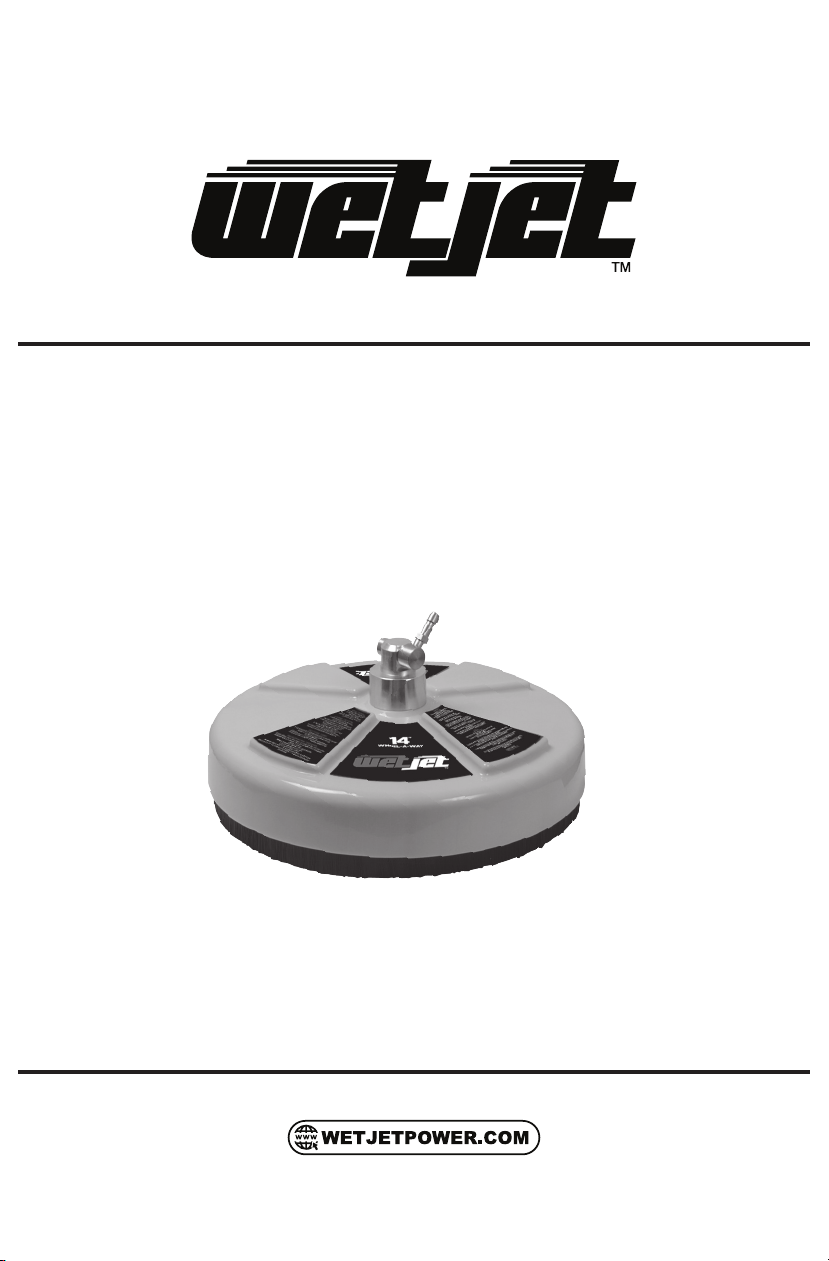

14"
Surface Cleaner
WJ85.403.014
85.610.706

2

3
Introduction
4Using the Operator’s Manual
Product Identication
5 Record Identication Numbers
Pre-Operating Instructions
6Before You Begin
6Intended Use
6Care
Operating
7Operating
Recommended Applications
7Use with a Gun and Lance
Parts List
8 Troubleshooting & Parts List
Warranty
9Warranty
TABLE OF CONTENTS

4
Using the Operator’s manual
The operating manual is an important part of your 14" Surface Cleaner
and should be read thoroughly before initial use, and referred to often to
make sure adequate safety and service concerns are being addressed.
Reading the owner’s manual thoroughly will help avoid any personal
injury or damage to your Surface Cleaner. The information in this
manual will offer you the most effective tools for cleaning as well as the
safest. By knowing how best to operate this machine you will be better
positioned to show others who may also operate the unit.
You can refer back to the manual at any time to help troubleshoot any
specic operating functions, so store it with the machine at all times.
Attention: Read through the complete
manual prior to the initial use of your
Surface Cleaner.
INTRODUCTION

5
Record Identication Numbers
14" Surface Cleaner
If you need to contact an Authorized Dealer or Customer
Service line (1-866-850-6662) for information on servicing,
always provide the product model and identication numbers.
You will need to locate the model and serial number for the pump and
record the information in the places provided below.
Date of Purchase:
Dealer Name:
Dealer Phone:
Product Identication Numbers
Model Number:
PRODUCT IDENTIFICATION

6
WARNING
This product uses extreme water pressure and water force. This may
cause kickback when using the cleaner.
Pre-Operating Instructions
Before You Begin
Prior to initial operation of the unit carefully read the information outlined in
the operation instructions.
• Ensure that all components are in good working order and that they operate
safely.
• Do not use cleaner if any part is not in proper working condition.
• No modications permitted on the machine.
• Before operation test the cleaner at low pressure (1,500 PSI) to ensure you can
operate safely at high pressures.
Intended Use
The Surface Cleaner is suitable for cleaning oors and walls in conjunction with
a high pressure cleaner.
(A) Recommend Operating pressure: 2,000-3,600 PSI
(B) Maximum pressure: 4,000 PSI
(C) Maximum water temperature: 85°C/180°F
• Never exceed maximum operating pressure and temperature.
The surface Cleaning System you have purchased connects directly to a 1/4"
quick connect coupler, operating to a maximum of 4,000 PSI.
This 14" Surface Cleaner is designed to operate with cold water pressure
washers. We do not recommend the use of hot water as the nylon brush skirt
will soften and wear prematurely, voiding any warranty.
Before operation ensure that the pressure washer is on low pressure when rst
using the Surface Cleaner. Adjust pressure with adjustable unloader.
Please dispose of packaging environmentally responsibly
The packaging materials are recyclable. Please do not throw the packaging in
the household rubbish but take it to a recycling centre.
Care
• Protect from frost/ freezing.
• Ensure bristles are not deformed during storage.
PRE-OPERATING INSTRUCTIONS

7
WARNING
Nozzle has been set according to factory set alignment.
Operating
Never reach under the unit while the high-pressure cleaner is operating
• Never direct the 14" Surface Cleaner at humans or animals.
• Do not operate on a ladder.
During operation, should you experience a buildup of small stones or other
foreign material within the cover, we recommend that you simply tip the cleaner
on its side at 45° which should expel any foreign materials. This will extend
the life of your tips and rotary arm. The tips that have been installed on your
surface cleaning system permit the use of your cleaner with a pressure washer
producing up to 4 GPM at 4000 PSI. This unit will not spin efciently with
water ow under 2.0 GPM. Periodically check the tips to ensure they are not
plugged by dirt particles. It is very important when operating your 14” Surface
Cleaner, that you maintain a continuous motion.
Should you leave the cleaner in a stationary position, the surface being cleaned
can be seriously damaged by the high pressure.
Recommended Applications
Attach to a gun and lance
Connect to lance using q/c ttings on the lance and 14" Surface Cleaner. Clean
hard surfaces on ground or wall.
For 4GPM, use #020 nozzle (Sold separately)
Part # 85.225.020BEP2
OPERATING

8
C
A

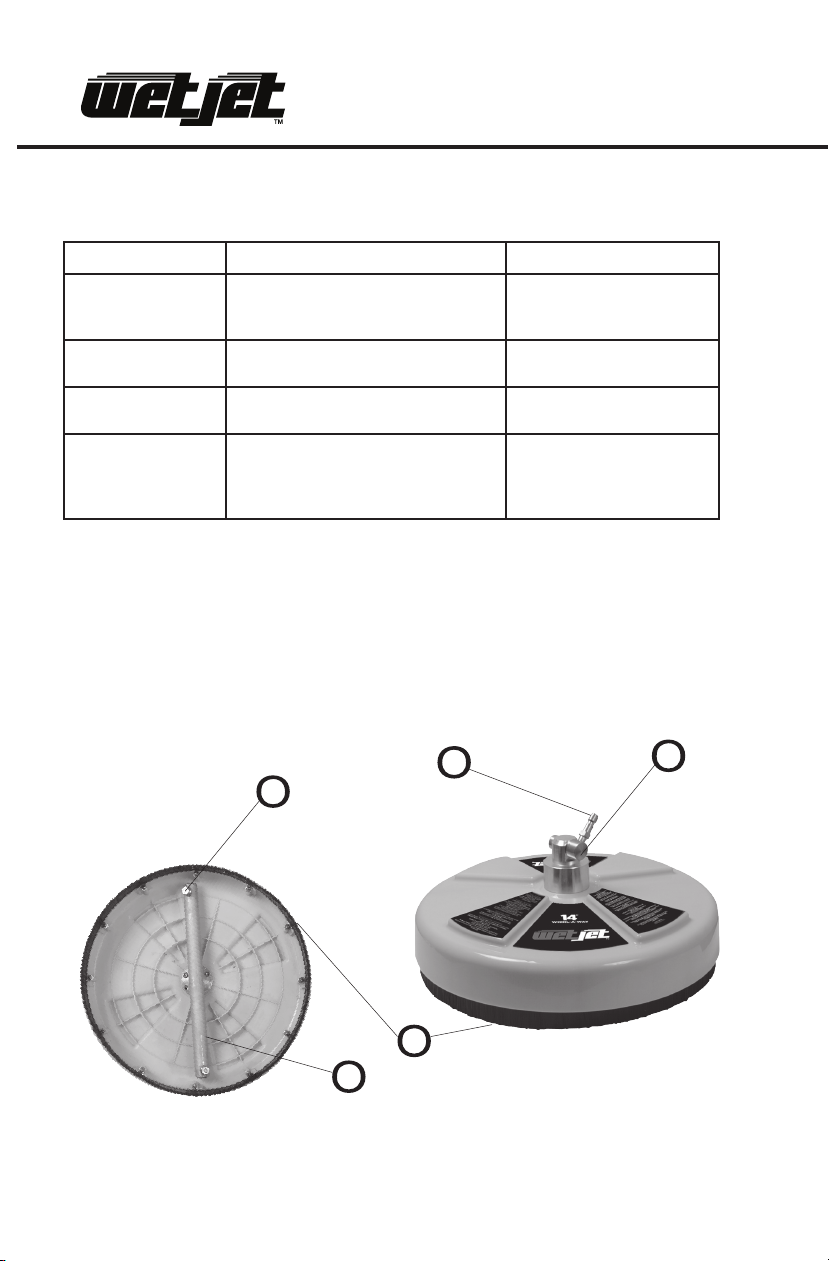

Parts List
A. 85.792.037 - brush skirt
B. 85.790.037 - rotary head
C. 85.791.037 - rotary arm
D. 85.225.015BEP2 - nozzles 3GPM
E. 85.225.020BEP2 - nozzles 4GPM
Troubleshooting
B
TROUBLESHOOTING / PARTS LIST
Problem Cause Solution
Rotary arm not
spinning
• 1 or more plugged nozzles
• Nozzles not aligned with arm
• Damaged nozzle or rotary arm
• Clean or replace nozzles
• Realign nozzles
• Replace damaged part(s)
Leaking water from
weep hole • Damaged or worn seals • Replace rotary head
Leaking water from
QC plug
• Damaged or missing o-ring in
coupler • Replace o-ring
Unit vibrating while
in use
• One or more plugged nozzles
• Uneven nozzle ware
• Damaged nozzle or rotary arm
• Missmatched nozzles
• Clean nozzles
• Replace damaged part(s)
• Replace nozzles
D
E

9
WARRANTY
Warranty
This surface cleaning unit has a three months limited warranty on all
components except for the nylon brush ring. This includes the rotary
head, the nylon brush ring, and plastic cover.
This warranty covers manufacturer defects only and does not
extend to any damage caused by the user. It also does not extend to
any wear and tear caused by regular use of the product.

If you need assistance with the assembly
or operation of your Surface Cleaner please call
1-866-850-6662

Si vous avez besoin d’assistance avec l’assemblage
ou l’opération de nettoyant de surface,
s’il vous plait appelez le
1-866-850-6662

9
GARANTIE
Garantie
Cette unité de nettoyage de surface a une garantie limitée de trois
mois sur tous les composants à l’exception de l’anneau de brosse en
nylon. Cela inclut la tête rotative, l’anneau en nylon et le couvercle en
plastique.
Cette garantie couvre uniquement les défauts de fabrication et ne
s’étend pas aux dommages causés par l’utilisateur. Cela ne concerne
pas non plus l’usure causée par une utilisation régulière du produit.

8
DÉPANNAGE/ LISTE DES PIÈCES
Problème Raison Solution
Le bras rotatif ne
tourne pas
• 1 ou plusieurs buses bouchées
• Les buses ne sont pas alignées
avec le bras
• Buse ou bras rotatif endommagé
• Nettoyer ou remplacer les
buses
• réaligner les buses
• Remplacer les pièces
endommagées)
Fuite d’eau du trou
de drainage • Joints endommagés ou usés • Remplacer la tête rotative
Fuite d'eau de la
prise QC
• Joint torique endommagé ou man-
quant dans le coupleur • Remplacez le joint torique
Unité vibrant en
cours d’utilisation
• Une ou plusieurs buses bouchées
• Buse inégale
• Buse ou bras rotatif endommagé
• Manque de buses assorties
• Nettoyer les buses
• Remplacer les pièces
endommagées)
• Remplacer les buses
Dépannage
C
A
Liste des pièces
A. 85.792.037 - jupe brosse
B. 85.790.037 - tête rotative
C. 85.791.037 - bras rotatif
D. 85.225.015BEP2 - buses 3GPM
E. 85.225.020BEP2 - buses 4GPM B
D
E

Entretien
• Protéger du gel.
• Veiller à ce que les poils ne soient pas déformés pendant l’entreposage.
AVERTISSEMENT
La buse a été réglée en usine.
Utilisation
Ne jamais mettre les mains sous l’appareil lorsque le nettoyeur à haute pression
fonctionne.
• Ne jamais diriger le Nettoyant de Surface de 14 po (35,6 cm) vers des
personnes ou des animaux.
• Ne pas utiliser sur une échelle.
En cours de fonctionnement, si vous constatez une accumulation de petites
pierres ou d’autres corps étrangers dans le couvercle, nous vous recommandons
de simplement basculer le robot sur son côté à 45 °, ce qui devrait permettre
d’expulser tout corps étranger. Cela prolongera la durée de vie de vos pointes
et de votre bras rotatif. Les embouts qui ont été installés sur votre système
de nettoyage de surface permettent l’utilisation de votre nettoyeur avec un
nettoyeur haute pression produisant jusqu’à 4 GPM à 4 000 lb/po². Cette unité ne
tournera pas efcacement avec une pression inférieure à 2,0 GPM. Vériez
périodiquement les embouts pour vous assurer qu’ils ne sont pas obstrués par
des particules de saleté. Lors de l’utilisation de votre Nettoyant de Surface de 14
pouces, il est très important que vous mainteniez un mouvement continu.
Laisser le nettoyeur en position stationnaire pourrait endommager sérieusement
la surface à nettoyer en raison de la haute pression.
Application recomendée
Attacher une pistolet et une lance
Brancher la lance à l’aide de raccords rapides sur la lance et le Nettoyant
de Surface de 14 po (35,6 cm). S’assurer que le tuyau m22 est branché
correctement avant l’utilisation. nettoyer les surfaces dures sur le sol ou le mur.
Veuillez éliminer l’emballage d’une manière respectueuse de l’environnement. Les
matériaux d’emballage sont recyclables. Veuillez ne pas jeter les emballages dans
les ordures ménagères, mais plutôt au recyclage.
7
Pour 4GPM, utilisez # 020 buse
UTILISATION

Mode d’emploi pour la première utilisation
Avant de commencer
Avant la première utilisation de l’appareil, lire attentivement les
instructions du mode d’emploi.
• Veiller à ce que tous les composants sont en bon état et qu’ils fonctionnent
en toute sécurité.
• Ne pas utiliser le nettoyeur si l’un de ses composants n’est pas en bon état
de fonctionnement.
• Aucune modication n’est autorisée sur la machine.
• Avant d’utiliser le nettoyeur, effectuer un test de fonctionnement à basse
pression (1500 lb/po²/103 bar) pour vous assurer que vous pouvez l’utiliser
en toute sécurité à des pressions élevées.
Utilisation prévue
Le Nettoyant de Surface est idéal pour nettoyer les planchers et les murs de
concert avec un nettoyeur à haute pression.
(A) Pression de fonctionnement recommandée : 2 000-3 600 lb/po² (138-248 bar)
(B) Pression de rafale maximale : 25 MPa (250 bar) 4 000 lb/po²
(C) Température maximale de l’eau : 85 °C/180 °F
• Ne jamais dépasser la pression ni la température maximales
de fonctionnement.
Le système de nettoyage de surface que vous avez acheté se branche
directement à un raccord rapide de 1/4 po (64 mm) et fonctionne à un maximum
de 4 000 lb/po² (275 bar).
Ce Nettoyant de Surface de 14 po (35,6 cm) est conçu pour fonctionner avec
des nettoyeurs à pression à eau froide. Pour éviter que le nylon de la brosse
ramollisse et s’use prématurément et annule ainsi votre garantie, nous ne
recommandons pas l’utilisation d’eau chaude.
Avant l’utilisation, s’assurer que le nettoyeur à pression est réglé à une basse
pression pour la première utilisation du Nettoyant de Surface. Régler la pression
à l’aide d’un dispositif de délestage réglable.
AVERTISSEMENT
Ce produit exerce une pression et une force d’eau extrêmes. Cela peut provo-
quer des chocs en retour lors de son utilisation.
Entretien
• Protéger du gel.
• Veiller à ce que les poils ne soient pas déformés pendant l’entreposage.
6
MODE D’EMPLOI POUR
LA PREMIÈRE UTILISATION

Enregistrement du numéro d’identication
Le système de nettoyage de surface
Si vous devez contacter un distributeur autorisé ou la ligne de service
aux consommateurs (1-866-850-6662) pour informations ou ser-
vices, toujours fournir le numéro de model du produit et les numéros
d’identications.
Vous devrez trouver le numéro de model et le numéro de série pour la
machine et l’inscrire à l’endroit fourni ici-bas.
Date d’achat:
Nom du distributeur:
Numéro de téléphone du distributeur:
Numéros d’identications du produit
Numéro de model:
5
IDENTIFICATION DU PRODUIT

Mode d’emploi du manuel d’utilisation
Le manuel d’utilisation est une partie importante de votre Nettoyant
de Surface et devrais être lu consciencieusement avant l’utilisation
initial. Utilisez cet outil de référence aussi souvent que nécessaire pour
s’assurer d’une sécurité adéquate et d’une prise en compte de toutes
vos préoccupations. La lecture en profondeur du manuel d’utilisation
vous aidera à éviter toute blessure corporelle ou bris matériel.
L’information dans ce manuel vous offriras les outils les plus sécuritaire
et efcace an de nettoyer votre machine. En connaissant la meilleure
façon d’utiliser cette machine vous serez également mieux disposer à
montrer aux autres comment utiliser cet appareil.
Ce manuel contient des informations concernant la série complète de
Nettoyant de Surface de BE et vous guideras en commencent par la
sécurité jusqu’au fonctionnement de votre machine. Vous pouvez vous
référer au manuel en toute circonstance pour vous aider à déterminer
certaine fonction d’utilisation spécique, rangez le avec la machine en
tout temps.
Attention: Lisez le manuel
d’instruction en entier avant
l’utilisation initiale de votre laveuse à
pression.
4
INTRODUCTION

Introduction
4Mode d’emploi du manuel d’utilisation
Identication du Produit
5Enregistrement du numéro d’identication
Mode d’emploi pour la première utilisation
6 Avant de Commencer
6Utilisation Prévue
6Entretien
Utilisation
7Utilisation
Applications recommandées
7Utilisation Avec Un Pistolet Et Une Lance
Liste des Pièces
8Dépannage et liste de pièces
Garantie
9Garantie
3
TABLE DES MATIÈRES

2

Manuel de l’utilisateur
14 po
Nettoyant de surface
WJ85.403.014
85.610.706
