WHD AirBridge plus User manual

WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
7 652 Deißlingen
Tel. Support 0 74 20 / 9- 00
Fax Zentrale 0 74 20 / 9-51 E-Mail: [email protected]
Web: www.whd.de
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten k nnen zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
04.10.2021
- Seite 1 -
Sicherheitsinformationen
Bei unsachgemäßer Behandlung entfällt die Garantie!
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen Sicherheits-
vorschriften.
Das Gerät ist nicht geeignet zum Betrieb im Außenbereich.
- Die Spannung muss vor dem Arbeiten am Gerät abgeschaltet werden.
- Bewahren Sie die Originalverpackung auf (für Rücksendung im Garantiefall).
- Schützen Sie das Gerät, wie alle elektrischen Geräte, vor tropfendem oder spritzendem
Wasser. Stellen Sie sicher, dass kein Wasser ins Gerät gelangt.
- Setzen Sie das Gerät niemals Temperaturen über 30 ° C aus.
- Setzen Sie das Gerät niemals elektrostatischer Entladung aus.
! Bitte beachten Sie die landesspezifischen Sicherheitsvorgaben zum Einsatz und Betrieb von
W/LANs.
! Für eine dauerhaft einwandfreie Audioübertragung sollten Sie immer einen WLAN-Router
ab Standard 02.11n und aktuellste Smartphones/Tablets verwenden.
Montage und Anschlüsse
Verlegen Sie die notwendigen Anschlusskabel zur AirBridge plus entsprechend den Installati-
onsrichtlinien und Ihrem gewünschten Anschluss-Szenario.
! Verbauen Sie das Gerät nur an Orten, die ausreichend Temperaturabfuhr gewährleisten.
Betrieb & Bedienung
Vielen Dank für den Kauf unseres Bluetooth-/WiFi-Receivers der neuen Generation.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Anschlüsse
Schließen Sie die AirBridge plus an das Ausgabegerät an (opt. bzw. analoger Ausgang)
Betrieb
Verbinden Sie die AirBridge plus mit dem beiliegenden Steckernetzteil.
Das Gerät startet im WLAN Access Point Modus (AP Modus). Die LED leuchtet dauerhaft
rot. Die Konfiguration und Bedienung erfolgt über die WHD Multiroom Player App (siehe
beiliegende Bedienungsanleitung).
Hinweise zum KNX-Betrieb:
Für diesen Einsatz ist ein optional erhältliches
KNX-Gateway notwendig. Damit können alle
WHD-W/LAN-Komponenten auch über KNX
angesteuert und z.B. Internet-Radiostationen
ausgewählt werden, die direkt mit der Air-
Bridge plus abgespielt werden können, ohne
dass dazu der Einsatz eines Smartphones
oder Tablets notwendig ist.
Bedienungsanleitung AirBridge plus
Passend zu 124-332-00-100-00
Status-LED Status
ROT, leuchtend
BLAU, leuchtend
ROT, blinkend
BLAU, blinkend
ROT/BLAU, im
Wechsel blinkend
WLAN Access‐Point
Modus (AP Modus)
WLAN oder Blue-
tooth® Verbindung
Systemfehler
System-Neustart
Firmware-Update

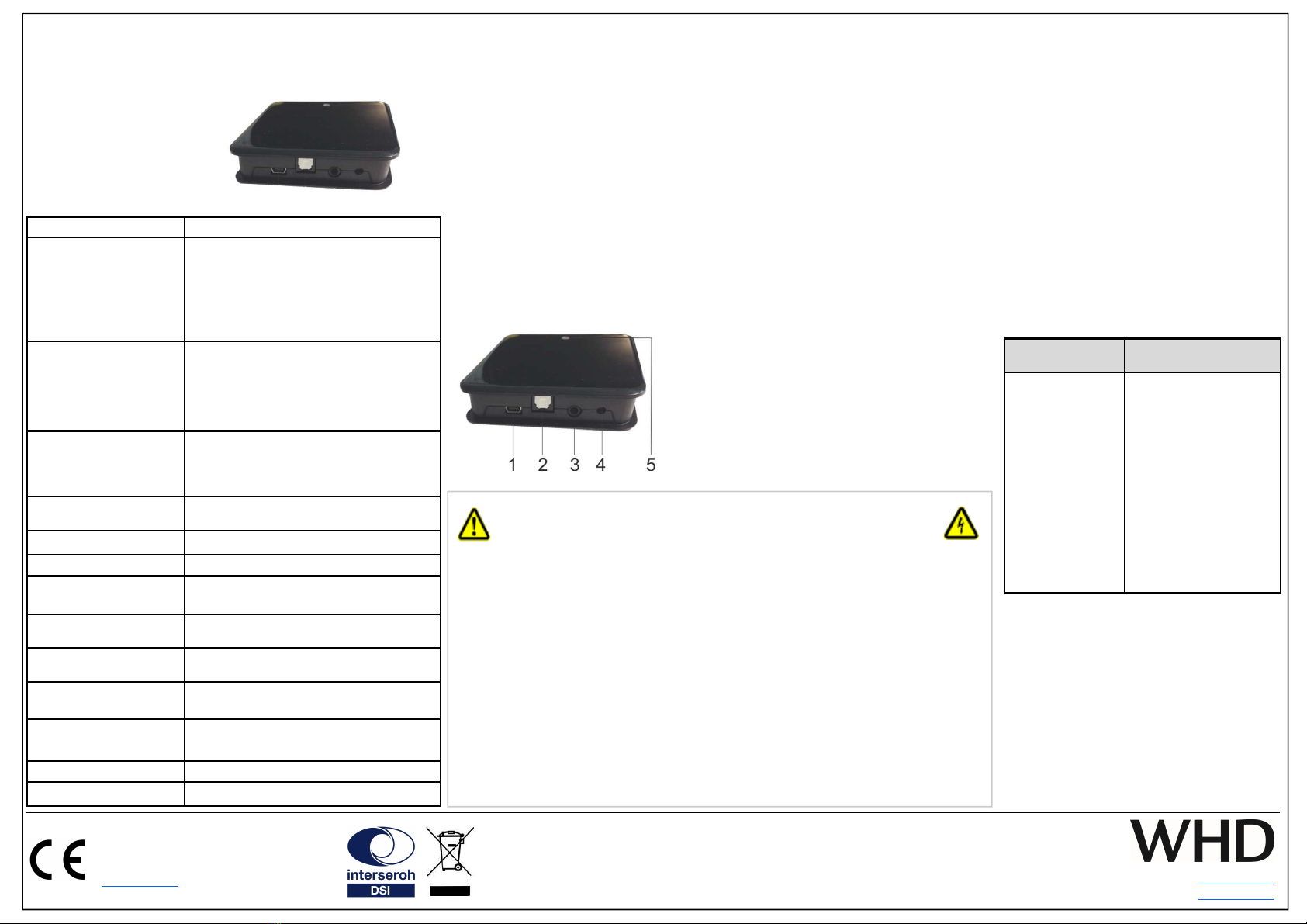

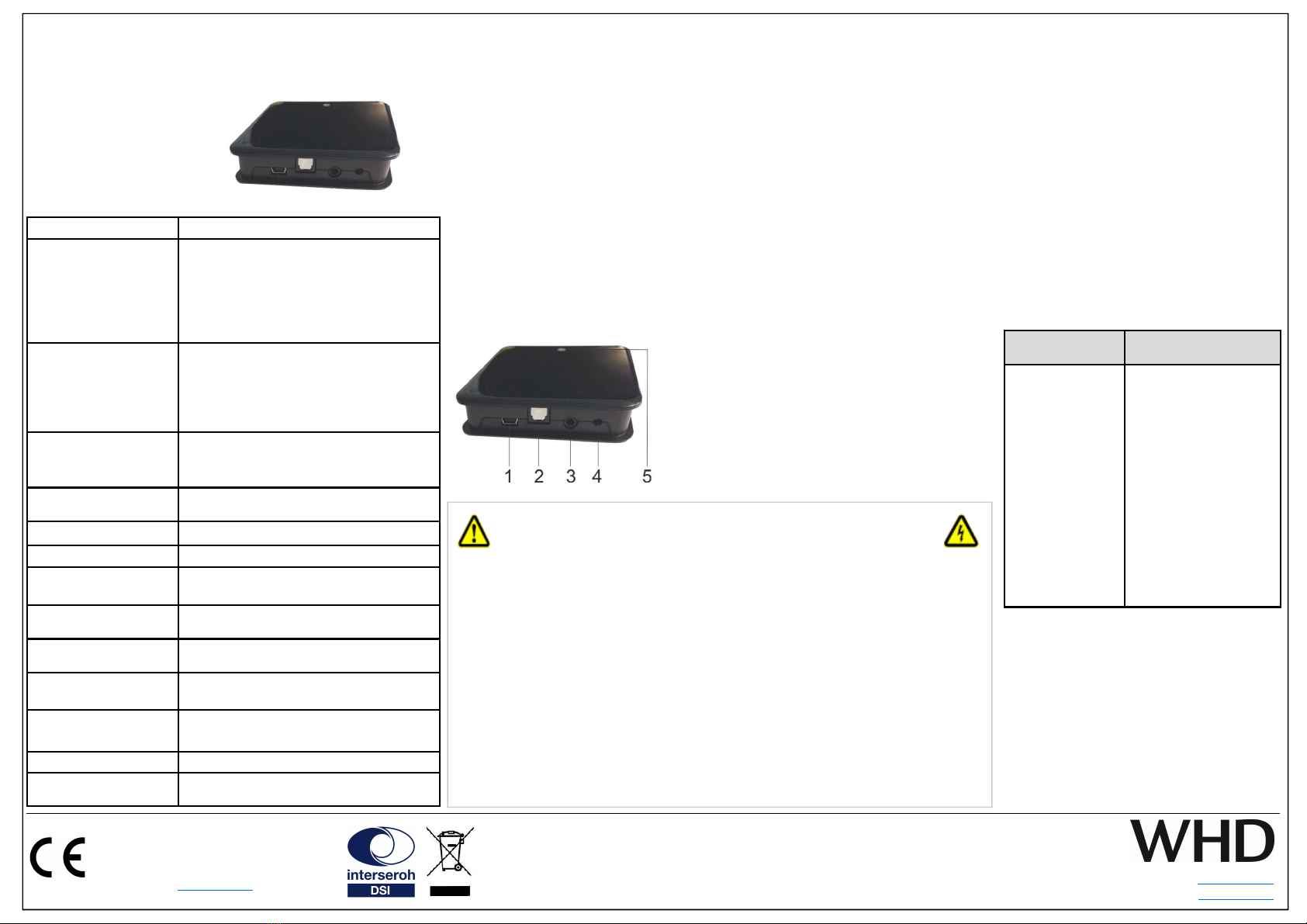

1 ... Mini USB , DC 5V Anschluss für Netzteil
2 ... Digitaler optischer Ausgang (TOSLINK, SPDIF)
3 ... Analoger Audioausgang (3,5 mm Klinke)
4 ... WPS / Reset
5 ... Statusanzeige (Leuchtdiode‐LED)
Lieferumfang
- WLAN/BT Musikempfänger AirBridge plus
- Niederspannungsnetzteil 5V/1500 mA
- Lichtleiterkabel mit TOSLINK-Stecker
- Stereokabel 3,5 mm Klinke beidseitig Stecker
- Stereokabel 3,5 mm Klinke Stecker auf
2x Cinch Stecker RCA (rot/weiß)
- WHD Multiroom Player App zum Download
aus dem Google Playstore, Apple Store.
- Bedienungsanleitungen für AirBridge plus und
WHD Multiroom Player App.
Technische Daten AirBridge plus
WLAN IEEE 02.11 ac/b/g/n, 2.4
WPA/WPA2
10/100 Mbps Ethernet
Frequenzbänder/max. Sendeleistung:
WLAN 2412 – 2472 MHz
(19 dBm/ 0 mW)
Bluetooth Bluetooth 4.2
A2DP/AVRCP, Sink
Frequenz/max. Sendeleistung:
Bluetooth 2402-24 0 MHz
(6 dBm/4 mW)
Anschlüsse Analoge und digitale optische S/PDIF
Ausgänge
WPS/Reset
USB Anschluss für Netzteil
Optischer Ausgangs-
pegel
-17dBm
Spannungsversorgung 5V/1500 mA über externes Netzteil
Abmessungen 4 x 76 x 21 mm
Audioformate MP3, AAC, FLAC, ALAC, Vorbis/Opus,
WMA, AC3,APE/WavPack, MIDI
Containerformate MP4, MKV, OGG, WAV, AIFF, ASF
DAC (Digital-Analog-
Wandler)
WOLFSON WM 52424bit / 192kHz
Unterstütze Musik-
dienste
Spotify Connect, Tidal, Qobuz,
OpenHome
Protokolle AirPlay®, DLNA, UPnP, Internetradio,
Multiroom über SongCast
Gewicht 200 g
Einsatztemperatur 0 °C … +30 °C
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungskriterien. Die
Konformitätserklärung kann unter
www.whd.de heruntergeladen
werden.

E-Mail: [email protected]
Web: www.whd.de
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten k nnen zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unseres Bluetooth-/WiFi-Receivers der neuen Generation.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Bluetooth-Betrieb
Nach dem Einschalten ist der Lautsprecher für alle Bluetooth® Geräte 3 Minuten sicht-
bar und es kann eine Gerätekopplung und Verbindungsaufbau durch eine Bluetooth®
Audioquelle erfolgen.
! Nach 3 Minuten ist das Gerät in der Bluetooth® Umgebung nicht mehr sichtbar.
Führen sie das PAIRING entsprechend Ihres Endgeräts durch.
Stellen Sie dabei sicher, dass Ihr Endgerät die geforderte Bluetooth-Spezifikation erfüllt.
Der Pairing-Vorgang ist von Gerät zu Gerät sehr unterschiedlich.
! Lesen Sie hierzu bitte die Bedienungsanleitung Ihres Bluetooth-fähigen Endgerätes
aufmerksam durch.
Genereller Vorgang des Pairings:
Verbindung zwischen AirBridge plus und dem Bluetooth fähigen mobilen Gerät
ca 1 … 5 m.
! Aktivieren Sie die Bluetooth-Funktion Ihres mobilen Geräts und bringen Sie es in den
Suchmodus und wählen Sie „WHD-WR XXXX“.
! Eine Umbenennung des Gerätes können Sie über die WHD Multiroom APP jederzeit
durchführen.
! Wenn eine Passwortabfrage erfolgt, dann geben Sie „0000“ oder den PIN *) vom
Aufkleber am Gerät ein.
Trennen der Bluetooth-Verbindung:
Trennen Sie die Verbindung entsprechend Ihres Endgeräts.
! Zum Wechsel in den (W)LAN-Betrieb nutzen Sie bitte für die Bedienung die WHD
Multiroom APP.
FAQs
Warum verbindet sich mein Endgerät nach Verlassen des Empfangsbereiches nicht
mehr mit der AirBridge plus ?
- Sie waren möglicherweise länger als 5 Minuten außerhalb des Empfangsbereiches.
Bitte führen Sie den Verbindungsaufbau über Ihr Endgerät erneut manuell durch.
- Möglicherweise ist noch ein anderes Bluetooth fähiges Gerät mit der AirBridge plus
verbunden. Trennen Sie dieses und verbinden Sie sich mit Ihrem Gerät erneut.
Wieviele verschiedene Endgeräte kann die AirBridge plus verwalten? Bis zu Geräte
(Neuntes ersetzt Erstes).
K nnen bereits gekoppelte Bluetooth-Geräte abgespielt werden, auch wenn die Air-
Bridge plus im WLAN-Betrieb ist? Ja, die Einstellungen bleiben erhalten.
Beachten Sie bitte auch die folgende Informationen
- den WHD Leitfaden WLAN-Audio
- die WHD Anleitung zur Multiroom-APP
- die WHD Anleitung zu DSP-Komponenten
- allgemeine Grundlagen Netzwerktechnik (LAN/WLAN)
- die Bedienungs– und Konfigurationsanleitung Ihres Routers
- Informationen und Hilfestellungen Ihres Netzwerk- und/oder Diensteanbieters
Direct Play
1. Gehen Sie bei Ihrem Smartphone, Tablet oder
auch PC in das W/LAN Menü und lassen Sie sich
die verfügbaren W/LAN-Netze anzeigen.
2. Wählen Sie dort WHD-WR XXXX. Ihr Smart-
phone, Tablet oder PC verbindet sich mit der Air-
Bridge plus. Nun können Sie von Ihrem Smartpho-
ne, Tablet oder PC aus, Musik direkt an die Air-
Bridge plus senden.
! Bei einigen Wiedergabegeräten und Playern ist
auch eine WiFi-Direct Verbindung ohne vorherige
Verbindung möglich.
W/LAN Betrieb
1. Gehen Sie bei Ihrem Smartphone, Tablet oder
auch PC in das W/LAN Menü und lassen Sie sich
die verfügbaren W/LAN-Netze anzeigen.
2. Wählen Sie dort WHD-WR XXXX. Ihr Smart-
phone Tablet oder auch PC verbindet sich mit der
AirBridge plus.
3. Öffnen Sie nun die WHD Multiroom Audio
Player App, die Sie im App Store, Google Play
Store kostenlos herunterladen können.
4. Wählen Sie in der WHD Multiroom Audio Player
App „Assistent“ und folgen Sie der Benutzerfüh-
rung.
! Die App versucht nun die AirBridge plus in Ihr
W/LAN-Netzwerk einzubinden. Dieser Vorgang
kann einige Minuten dauern.
! Sie können das Gerät auch über die WPS Funk-
tion einbinden. Hierzu benötigen Sie einen Router,
der WPS unterstützt. Betätigen Sie hierzu die WPS
Taste an in Ihrem Router. Anschließend betätigen
Sie die WPS/Reset Taste an der AirBridge plus.
Multi-Play
Unter Multi-Play versteht man die gleichzeitige
Wiedergabe von einem Musikplayer auf mehrere
AirBridge plus. Über die WHD Multiroom Audio
Player App können Sie Musik z.B. in mehreren
Räumen gleichzeitig wiedergeben.
! Die AirBridge plus müssen sich alle im gleichen
Netzwerk mit der notwendigen Bandbreite für Mul-
ti-Play (mind. 150 Mbps) befinden.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
7 652 Deißlingen
Tel. Support 0 74 20 / 9- 00
Fax Zentrale 0 74 20 / 9-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
04.10.2021
- Seite 2 -
Allgemeine Hinweise zum Betrieb der Komponenten:
Analoger Ausgang (OUT)
Verbinden Sie hier ein Audiogerät, das über einen analogen Eingang
verfügt, mit dem im Lieferumfang enthaltenen 3,5 mm Klinke/ Klinke‐
Cinch Kabel, um von der AirBridge plus empfangene Musik wiederzuge-
ben.
Optischer Ausgang (S/PIDF OUT)
Verbinden Sie hier ein Audiogerät, das über einen optischen Digitalein-
gang verfügt mit dem im Lieferumfang enthaltenen Lichtleiterkabel, um
von der AirBridge plus empfangene Musik wiederzugeben.
! Staubschutzkappen von den Steckern des Lichtleiterkabels entfernen!
Einstellung des Werkszustandes:
Drücken Sie die WPS/Reset Taste für ca. 4 Sekunden.
! Dieser Vorgang kann bis zu 2 Minuten in Anspruch nehmen.
Gerätename: WHD-WR XXXX
Der Bluetooth-Gerätename entspricht dem W/LAN-Gerätenamen.
WPS-Funktion (WiFi protected setup):
Zwei WLAN-fähige Geräte werden dabei per Knopfdruck verbunden.
! Um die WPS Funktion zu nutzen, muss ein Router mit WPS Funktion
vorhanden sein.
Aktivierung der Bluetooth-Funktionalität bei W/LAN-Betrieb:
In der WHD Multiroom App im Menü unter Einstellungen -> Lautsprecher
Einstellungen -> Bluetooth Einstellungen -> „Gerätename“ kann die Sichtbar-
keit wieder aktiviert oder Bluetooth deaktiviert werden.
Bedienung bei W/LAN Betrieb:
Nutzen Sie die WHD Multiroom Player App (siehe beiliegende Bedie-
nungsanleitung).
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungskriterien. Die
Konformitätserklärung kann unter
www.whd.de heruntergeladen
werden.
Bedienungsanleitung AirBridge plus
Passend zu 124-332-00-100-00

E-Mail: [email protected]
Web: www.whd.de
This product supports all CE-
marking criteria. The declaration of
conformity certificate can be down-
loaded from www.whd.de.
WHD are members of the INTERSEROH association.
We participate in the dual system as well as other
industry-specific solutions. Therefore, plastic, metal
and electronic parts can all be recycled.
Version
(Technical and optical
modifications reserved)
04.10.2021
- page 1 -
Operation
Thank you for buying our new generation Bluetooth/WiFi receiver.
Please read this manual carefully, especially the safety and security information.
Manual AirBridge plus
Applicable for 124-332-00-100-00
Safety & Security Informations
Improper handling may void warranty!
In addition to this guidance please comply with your own country-specific safety & security
regulations.
The device is not suitable for outdoor operation.
- The electrical supply must be disconnected before working on the device.
- Keep the original packaging (for returning products under warranty).
- Protect the device from falling or splashing water. Make sure, as with all electronic prod-
ucts that no liquids can access any part of the system.
- Do not expose the device to temperatures above 30° C.
- Do not expose the device to electrostatic discharges.
! Please note the country-specific safety guidelines for use and operation of W/LANs.
! For continued flawless audio transmission you should always use a wireless router from
02.11n and the latest smartphones / tablets.
Mounting and connections
- Install the cables for the AirBridge plus according to installation guidelines, and your desired
port scenario.
! Mount the device only in locations that ensure sufficient temperature dissipation.
Notes on KNX function
For this use an optional KNX gateway is neces-
sary. Thus all WHD W/LAN components can be
controlled via KNX and e.g. Internet radio sta-
tions can be selected, which can be played di-
rectly with the AirBridge plus, without requiring
the use of a smartphone or tablet.
Delivery
- WiFi / BT music receiver AirBridge plus
- Low voltage power supply 5V / 1500 mA
- Fiber optic cable with TOSLINK connector
- Stereo cable 3.5 mm jack plug on both sides
- Stereo cable 3.5 mm jack plug on
2x cinch plug RCA (red / white)
- WHD Multiroom Player App for download
from the Google Playstore, Apple Store.
- Operation manuals: AirBridge plus and WHD
Multiroom Player App
LED Signal Status
RED, bright
BLUE, bright
RED, blinking
BLUE, blinking
LOCATION /
BLUE, alternately
flashing
WLAN Access‐Point
Mode (AP Mode)
WLAN or Bluetooth®
Connection
System Error
Boot Process
Firmware Update
1 ... Mini USB , DC 5V (power supply)
2 ... Digital Optical OUT (TOSLINK, SPDIF)
3 ... Analog OUT (3,5 mm jack)
4 ... WPS / Reset
5 ... Status LED
Connections
Connect the AirBridge plus to the output device (optical or analog output)
Operation
Connect the AirBridge plus with the enclosed power supply unit.
The device starts in WLAN access point mode (AP mode). The LED lights up red conti-
nuously. The configuration and operation takes place via the WHD Multiroom Player App
(see enclosed operating instructions).
Specifications AirBridge plus
WLAN IEEE 02.11 ac/b/g/n, 2.4
WPA/WPA2
10/100 Mbps Ethernet
Frequencies /max. transmission power:
WLAN 2412 – 2472 MHz
(19 dBm/ 0 mW)
Bluetooth Bluetooth 4.2
A2DP/AVRCP, Sink
Frequency /max. transmission power:
Bluetooth 2402-24 0 MHz
(6 dBm/4 mW)
Connections Analog and digital optical S/PDIF outputs
WPS / reset
USB connection for power supply
Optical Output Level -17dBm
Power Suppl 5V/1500 mA (external power supply)
Dimensions 4 x 76 x 21 mm
Audio MP3, AAC, FLAC, ALAC, Vorbis/Opus,
WMA, AC3,APE/WavPack, MIDI
Containers MP4, MKV, OGG, WAV, AIFF, ASF
DAC (Digital to ana-
log converter))
WOLFSON WM 52424bit / 192kHz
Supported Music Ser-
vices
Spotify Connect, Tidal, Qobuz,
OpenHome
Protocols AirPlay®, DLNA, UPnP, Internetradio,
Multiroom über SongCast
Weight 200 g
Operating Tempera-
ture
0 °C … +30 °C
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
D-7 652 Deißlingen
Fon Support +49 74 20 / 9- 00
Fax +49 74 20 / 9-51

Bluetooth operation
The device has a 3 minutes visibility for all Bluetooth devices after turning on. You can
pair your Blutooth audio source within this time period.
! After 3 minutes, the speaker will no longer be visible in the Bluetooth environment.
Perform the PAIRING according to your device.
Make sure your device meets the required Bluetooth specification. The pairing process
varies greatly from device to device.
! Please read the operating instructions of your Bluetooth-compatible device carefully.
General process of pairing:
Connection between AirBridge plus and the Bluetooth enabled mobile device approxi-
mately 1 ... 5 m.
! Activate the Bluetooth feature of your mobile device and put it in search mode and
select "WHD-WR XXXX".
! You can rename the device at any time via the WHD Multiroom APP.
! If a password prompt occurs, enter "0000" or the PIN *) from the sticker on the
device.
Disconnect the Bluetooth connection:
Disconnect the connection according to your device.
! To change to the (W) LAN mode, please use the WHD Multiroom APP for operation.
FAQs
Why does my device no longer connect to the AirBridge plus after leaving the recep-
tion area?
- You may have been outside the reception area for more than 5 minutes. Please per-
form the connection setup again manually via your terminal.
- There may be another Bluetooth enabled device connected to the AirBridge plus. Dis-
connect it and reconnect to your device.
How many different Bluetooth devices can the AirBridge plus manage? Up to de-
vices (ninth replaced first).
Can I play music from a paired Bluetooth devices, even if the AirBridge plus is in
WiFi mode? Yes. If there is a Wifi playback will be stopped and your Bluetooth music
will be played.
E-Mail: [email protected]
Web: www.whd.de
WHD are members of the INTERSEROH association.
We participate in the dual system as well as other
industry-specific solutions. Therefore, plastic, metal
and electronic parts can all be recycled.
Operation
Thank you for buying our new generation Bluetooth/WiFi receiver.
Please read this manual carefully, especially the safety and security information.
Manual AirBridge plus
Applicable for 124-322-00-100-10
General information on the operation of the devices:
Analog output (OUT)
Connect an audio device that has an analogue input with the included
3.5 mm jack / jack cinch cable to play music received from the Air-
Bridge plus.
Optical output (S / PIDF OUT)
Connect an audio device that has an optical digital input with the in-
cluded fiber optic cable to play music received from the AirBridge plus.
! Remove dust caps from the connectors of the optical fiber cable!
Setting the factory condition:
Press the WPS / Reset button for about 4 seconds.
! This process can take up to 2 minutes.
Device name: WHD-WR XXXX
The Bluetooth device name corresponds to the W/LAN device name.
WPS function (WiFi protected setup):
Two WLAN-capable devices are connected by a button press.
! In order to use the WPS function, a router with WPS function must
be present.
Activation of Bluetooth functionality in W / LAN mode:
Open the WHD Multiroom App to enable or disable Bluetooth visabili-
ty and funcionality. Use Settings -> Speaker Settings -> Bluetooth Set-
tings -> "Device Name".
Operation with W/LAN:
Use the WHD Multiroom Player app (see enclosed operating instruc-
tions).
Please also note the following informations
- the WHD guide WLAN-Audio
- the WHD manual for the Multiroom APP
- the WHD manual for DSP components
- general basics network technology (LAN / WLAN)
- the operating and configuration instructions of your router
- Information and assistance to your network and / or service provider
Direct Play
1. Enter WiFi configuration on your smartphone,
tablet or PC and seek for available wireless net-
works.
2. Select WHD-WR XXXX. Your smartphone, tab-
let or PC connects to the AirBridge plus. Now you
can steam music from your smart-phone, tablet or
PC, directly to the AirBridge plus.
! Some playback devices and players also have a
WiFi-Direct connection without pre-connecting.
W/LAN Operation
1. Enter WiFi configuration on your smartphone,
tablet or PC and search for available wireless net-
works.
2. Select WHD-WR XXXX. Your smartphone, tab-
let or PC connects to the AirBridge plus.
3. Start the WHD Multiroom Audio Player App,
which you can download via App Store or Google
Play Store for free.
4. Select the „Assistent“ in the WHD Multiroom
Audio Player App and follow the user prompts.
! The App connects the AirBridge plus to your W/
LAN. This procedure may take a few minutes.
! You can also connect the device via the WPS
function. You will need a router that supports
WPS. Press the WPS button on your router. After-
wards press the WPS /Reset button on the
AirBridge plus.
Multi-Play
Multi Play is defined as the simultaneous playback
of a music player on several AirBridge plus. Using
the WHD Multiroom Audio Player App you can,
for example, play music in several rooms simulta-
neously.
! All AirBridge plus have to share the same wirel-
ess network with min. 150 Mbps.
! Use the WHD Multiroom Audio Player App
only.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
D-7 652 Deißlingen
Fon Support +49 74 20 / 9- 00
Fax +49 74 20 / 9-51
Version
(Technical and optical
modifications reserved)
04.10.2021
- page 2 -
This product supports all CE-
marking criteria. The declaration of
conformity certificate can be down-
loaded from www.whd.de.
