Whispbar S11W User manual

WHISPBARFLUSHBAR
S11W
D
Montageanleitung für
Basisträgersystem
ES
Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB
Fitting Instructions for Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para
sistema de transporte.
RU
Установочные Инструкции для
Поперечных Балок

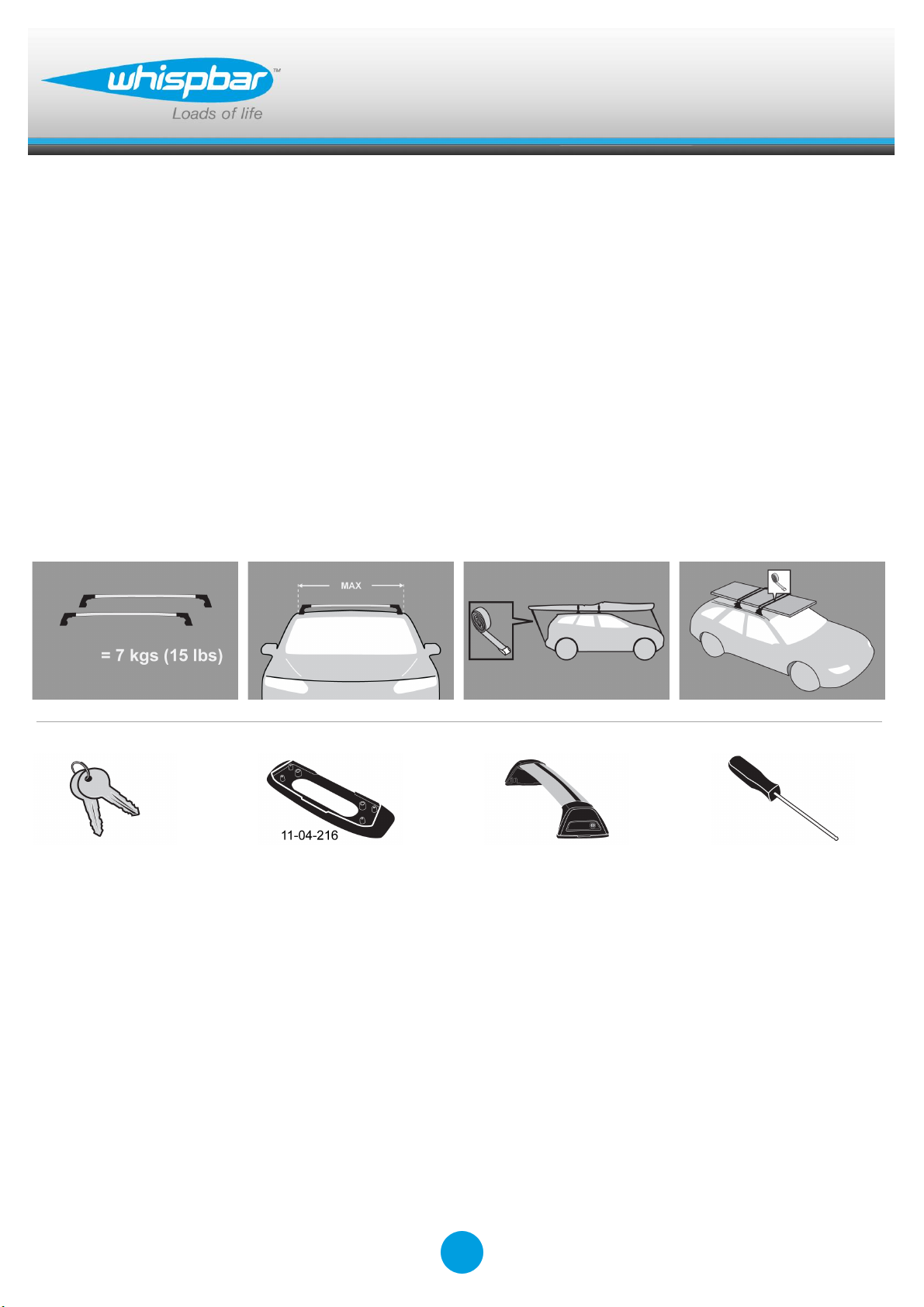

x 1
x 4
x 2
x 1
1
Revision No:
2C

WHISPBARFLUSHBAR
S11W
D

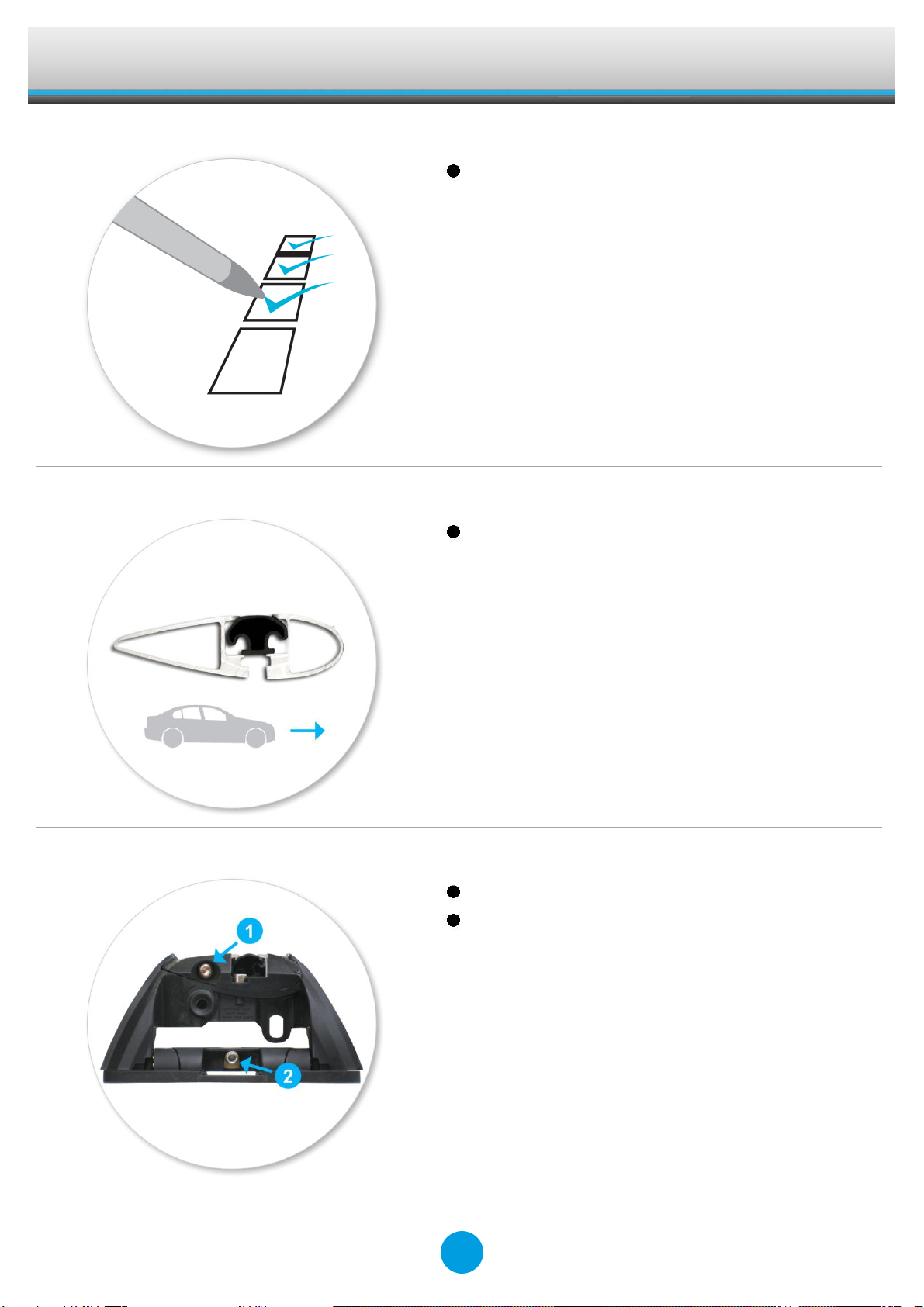

Erstinstallation
Komponenten aus der Verpackung nehmen
und überprüfen. Setzen Sie sich mit Ihrem
Händler in Verbindung, sollten Teile fehlen
oder beschädigt sein!
Sicherstellen, dass der Dachträger in
Fahrtrichtung zeigt (s. Abb.).
1. Stellschraube
2. Befestigungsschraube
2

WHISPBARFLUSHBAR
S11W
D

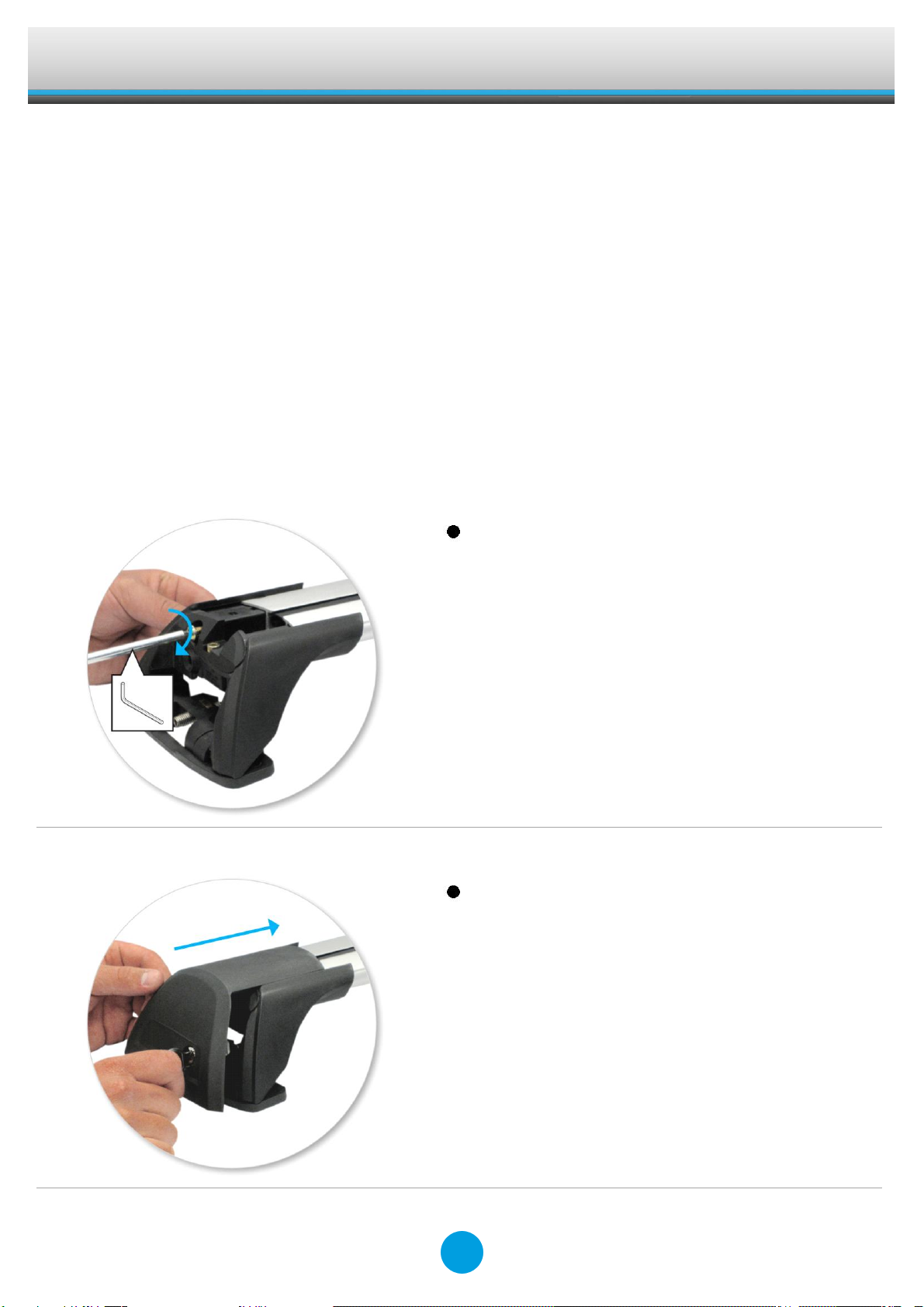

Einstellen der Querträger
Abdeckungen mit Schlüsseln abnehmen.
Innensechskantschlüssel benutzen und
Stellschraube mit 10 Umdrehungen lösen.
Obere Stellschraube eindrücken und
Querträger (je nach Fall) reinschieben oder
herausziehen.

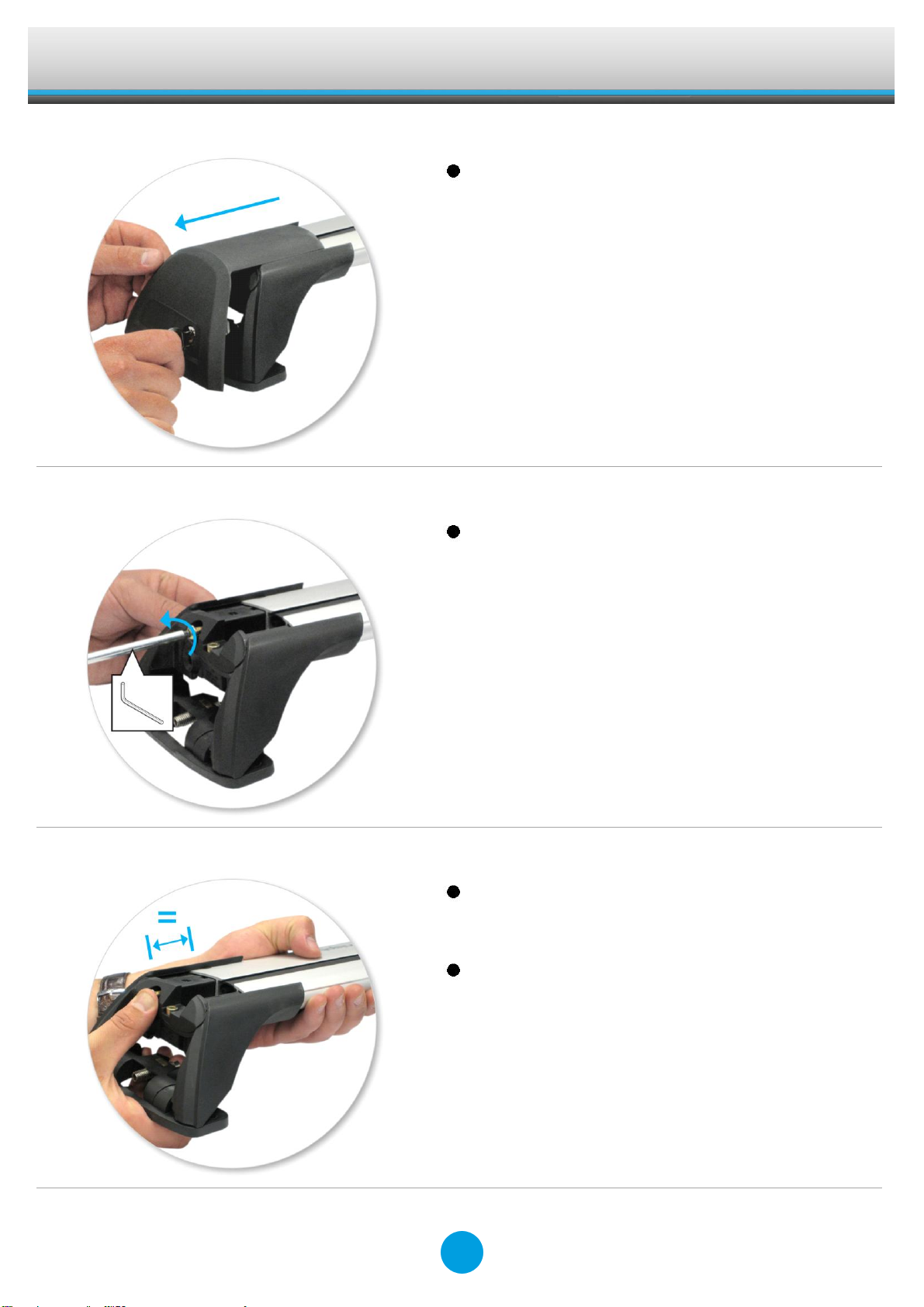

Sicherstellen, dass beide Enden der
Querträger gleich lang eingestellt sind (Maß
'x', s. Abb.).
3

WHISPBARFLUSHBAR
S11W
D
Zur Montage s. Montageanleitung des Kits.
Stellschraube mit 5 Nm / 3.7 ft lb anziehen.
Abdeckungen aufsetzen und mit Schlüsseln
verschließen (s. Abb.).
4

WHISPBARFLUSHBAR
S11W
D
Sicherheitshinweise & Tipps
Dach sowie alle Trägerflächen, die mit dem
Dach Kontakt haben reinigen.
Träger anhand der Montageanleitung
montieren. Alle Schritte unbedingt in der
richtigen Reihenfolge ausführen!
Wenn in der Anleitung nicht anders
angegeben, Querträger im Abstand von min.
700 mm montieren. Dies ist besonders für
lange Belastungen wichtig!
Bei jeder neuen Montage am Fahrzeug
prüfen, ob der Träger korrekt sitzt. Im
Zweifelsfalle bitte in der Montageanleitung
nachschauen und nachziehen!
Aufgrund der niedrigen Bauhöhen lassen
sich evtl. manche Schiebedächer und
Radioantennen nicht mehr benutzen.
Dachträger nicht eigenmächtig modifizieren!
Max. zulässige Zuladung in der
Bedienungsanleitung des Fahrzeugs
beachten! Sollte die max. zulässige Dachlast
des Fahrzeugs gem. Herstellerangaben
niedriger sein, darf diese auf keinen Fall
überschritten werden!
Lasten sollten seitlich nicht überstehen und
gleichmäßig auf dem Träger verteilt sein; der
Masseschwerpunkt sollte so niedrig wie
möglich liegen.
Lange Lasten sollten mit nichtelastischen
Gurten an Front und Heck des Fahrzeugs
gesichert werden.
Gegenstände mit spitzen Enden (Ski) sollten
mit den Spitzen nach hinten transportiert
werden.
Bei Lasten mit losen oder abnehmbaren
Teilen diese vor dem Beladen entfernen.
Sicherstellen, dass alle Lasten ausreichend
mit nichtelastischen Gurten gesichert sind.
Während längerer Fahrten regelmäßig
überprüfen!
5

WHISPBARFLUSHBAR
S11W
D
Dachlasten verändern das Fahr- und
Bremsverhalten Ihres Fahrzeugs! Vorsicht
bei Seitenwind, Richtungswechseln,
Bremsmanövern! Kein schnelles
Beschleunigen und Abbremsen!
Vorsicht! Dachlasten erhöhen die
Gesamthöhe des Fahrzeugs!
Dachträger während der Reise verschließen.
Komponenten regelmäßig überprüfen und
defekte oder verschlissene Teile gegen
Originalteile ersetzen.
Träger stets sauber halten (nicht ölen oder
fetten)!
Mit montierten Dachträgern nicht in
Waschanlagen einfahren.
Schlösser und Stellschrauben regelmäßig
schmieren.
Dachgepäckträger bei Nichtgebrauch
abmontieren. Alle losen Teile sicher
aufbewahren!
Lieferbares Zubehör für dieses Produkt
Dachbox
Träger für Ski und Snowboard
Träger für Kanus, Kajaks etc.
Fahrradträger
Weitere Zubehörteile finden Sie in unserem
Produktkatalog.
6

WHISPBARFLUSHBAR
S11W
D
Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.de
7

WHISPBARFLUSHBAR
S11W
ES
Primera instalación
Retire las piezas del embalaje y confirme su
contenido. Póngase en contacto con su
vendedor en el caso de que falten piezas o
éstas estén dañadas.
Asegúrese de que la cara frontal de barra de
techo está direccionada hacia la delantera
del vehículo.
1. Tornillo de ajuste
2. Tornillo de bloqueo
8

WHISPBARFLUSHBAR
S11W
ES
Ajuste de barra de techo.
Utilice las llaves para retirar la tapa.
Utilice la llave Allen para desatornillar los
tornillos de ajuste en 10 vueltas.
Presione el tornillo de ajuste y deslice la
barra hacia dentro o hacia fuera de acuerdo
con lo deseado.
Asegúrese de que las extremidades de la
barra estén ajustadas de forma igual.
9

WHISPBARFLUSHBAR
S11W
ES
Para montaje de las barras de techo en el
vehículo consulte el manual del Kit de Fijación.
Apriete el tornillo de ajuste a 5Nm (3.7 ft lb).
Utilice las llaves para instalar y cerrar las
cubiertas.
10

WHISPBARFLUSHBAR
S11W
ES
Mantenimiento
Limpie el techo del vehículo y las superfícies
del producto que estarán en contacto con el
techo.
Siga las instrucciones de montaje para la
instalación del producto en su vehículo.
Asegúrese de que todos los pasos se siguen
correctamente.
Ponga las barras de techo a una distáncia
mínima de 600mm (27 1/2") cuando no se
especifique otra distáncia en las
instrucciones de montaje. Esto es
especialmente importante al transportar
cargas largas.
Siempre que vuelva a montar las barras en
su vehículo, confirme que el conjunto
formado por las barras y sus pies sigue
montado de forma segura. Si parecer estar
suelto, consulte novamente las instrucciones
de montaje y reajuste.
Algunos techos solares y antenas no podrán
utilizarse cuando se instalen las barras de
techo.
No intente modificar este producto.
Considere siempre la capacidad máxima de
carga especificada en instrucciones de
montaje. No exceda la capacidad de carga
comunicada por el fabricante del vehículo
cuando esta sea inferior a la especificada en
instrucciones de montaje.
La carga no deberá repasar la extremidad
lateral de las barras. Deberá ser distribuida
uniformemente y con el menor centro de
gravedad posible.
Las cargas largas deberán estar seguradas
con cintas no elásticas en la delantera y
trasera del vehículo.
Objetos puntiagudos (ej. esquís) deberán
transportarse con la extremidad puntiaguda
direccionada hacia a la trasera del vehículo.
11

WHISPBARFLUSHBAR
S11W
ES
Retire todos los objetos sueltos o que
puedan soltarse, antes de iniciar el
transporte.
Asegúrese de que toda la carga esté
sujetada de forma segura con cintas no
elásticas. Verifique regularmente en viajes
largos.
Transportar carga en el techo del vehículo
cambia el comportamiento del mismo.
Especial atención al efecto de viento
cruzado, cambios de dirección y situaciones
de frenado. Evite las aceleraciones y
desaceleraciones rápidas. Conduzca con
precaución.
Tenga en cuenta que la altura total del
vehículo se incrementa cuando se llevan
cargas verticales.
Los accesorios deben estar cerrados en el
transporte siempre que tengan cerraduras.
Verifique y reemplace las piezas
desgastadas o defectuosas.
Mantenga el producto limpio y con
mantenimiento regular.
No lave el coche en sistemas de lavado
automático con las barras de techo
montadas.
Lubricar las cerraduras y tornillos de ajuste
de forma periódica.
Retire las barras de techo de su vehículo
cuando no las utilice. Asegúrese de que
mantiene todas las piezas en lugar seguro.
12

WHISPBARFLUSHBAR
S11W
ES
Accesorios disponibles para este producto:
Maletero de techo
Porta-esquís, snowboard
Porta-kayaks, canoas
Porta-bicicletas
Para más accesorios por favor consulte
nuestro catálogo de productos.
Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.es
www.whispbar.com.mx
13

WHISPBARFLUSHBAR
S11W
F
Première installation
Retirer les pièces de contenu de l'emballage
et vérifier. Contactez votre revendeur si
certaines pièces sont manquantes ou
endommagées.
Veiller à ce que les barres de toit soient
tournées vers l'avant du véhicule.
1. Vis de réglage
2. Vis de blocage
14

WHISPBARFLUSHBAR
S11W
F
Réglage des barres latérales
Utiliser les clés pour retirer les caches
Utiliser le tournevis cruciforme pour
repositionner la vis de réglage et faire 10
tours.
Appuyer sur la vis de réglage et faire glisser
la barre transversale vers l'intérieur ou
l'extérieur selon les besoins.
Veiller à ce que chaque extrémité de la barre
transversale soit ajustée également.
15

WHISPBARFLUSHBAR
S11W
F
Pour fixer les barres de toit sur un véhicule,
veuillez consulter les instructions du kit
d'installation.
Serrer la vis de réglage jusqu'à 5 Nm (3.7 ft
lb).
Utiliser les touches pour installer et
verrouiller les couvercles
16

WHISPBARFLUSHBAR
S11W
F
Maintenance
Nettoyer le toit de la voiture et les surfaces
des produits qui seront en contact avec le toit
de la voiture.
Suivre les instructions de montage pour
l'installation du produit sur votre véhicule.
S'assurer que toutes les étapes sont
réalisées dans l'ordre.
Placer les barres transversales à une
distance minimale de 700 mm (27 1/2")
lorsqu'aucune autre distance n'est indiquée
dans les instructions de montage. Cela est
particulièrement important pour le transport
de charges longues.
Placer les barres transversales à une
distance minimale de 700 mm lorsqu'aucune
autre distance n'est indiquée dans les
instructions de montage. Cela est
particulièrement important pour le transport
de charges longues.
Certains toits en verre/panoramiques et
autres antennes radio peuvent ne plus être
utilisés dès lors que le produit est fixé.
Ne pas modifier ce produit.
Se référer à la capacité de charge maximale
autorisée dans les instructions de montage.
Ne pas dépasser les fabricants de véhicules
toit des avis si elle est inférieure à la capacité
de charge maximale spécifiée dans les
instructions de montage
Les charges ne doivent pas dépasser des
côtés du produit et être également réparties
avec le centre de gravité le plus bas possible.
Les charges longues doivent etre attachées
avec des sangles non élastiques à l'avant et
l'arrière du véhicule.
Les objets à bouts pointus (skis) doivent être
transportés avec les pointes tournées vers
l'arrière du véhicule.
Retirez tous les objets en vrac ou amovibles
de la charge avant le chargement.
17

WHISPBARFLUSHBAR
S11W
F
S'assurer que toutes les charges sont
solidement attachées avec des sangles non
élastiques. Vérifier régulièrement pendant les
longs trajets.
Un système de galerie de toit chargé peut
altérer les performances de votre véhicule.
Soyez particulièrement conscients des effets
de vents latéraux, le changement de
direction, et du freinage. Évitez accélération
et de décélération. Conduisez prudemment
Noter que la hauteur totale du véhicule
augmente lorsque les charges sont
transportées en position verticale.
Les produits doivent être verrouillés pendant
le transport si ils sont équipés de serrures.
Vérifier et remplacer les éléments usés ou
défectueux
Conserver le produit propre et en bon état.
Ne jamais entrer dans un lave-auto avec le
système de galerie de toit installé.
Lubrifier les serrures et les vis de réglage à
intervalles réguliers.
Retirer le produit du véhicule lorsqu'il n'est
pas utilisé. Veiller à ce que toutes les pièces
détachées soient stockées en toute sécurité.
Accessoires disponibles pour ce produit:
Coffre de toit
Porte-ski/snowboard
Porte-canoë/kayak
Porte-vélo
Pour plus d'accessoires, veuillez consulter
notre catalogue de produits.
18

WHISPBARFLUSHBAR
S11W
F
Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.fr
www.whispbar.ca/fr
19

WHISPBARFLUSHBAR
S11W
GB
First Time Installation
Remove parts from inside the package and
check. Contact your dealer if any parts are
missing or damaged.
Ensure the roof rack face towards the front of
vehicle.
1. Adjusting Screw
2. Locking Screw
20
