WIKA A-10 User manual

Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones
EN
DE
FR
ES
Pressure transmitter, model A-10
Pressure transmitter, Typ A-10 Page 14 - 25
Pressure transmitter, model A-10 Page 3 - 13
Transmetteur de pression, type A-10 Page 26 - 37
Transmisor de presión, modelo A-10 Página 38 - 49

2WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES
© 2010 WIKA Alexander Wiegand SE & Co. KG
All rights reserved.
WIKA®is a registered trademark in various countries.
Contents
Contents / 1. General information
1. General information
■Prior to starting any work, read the operating instructions! Keep for later use!
■These operating instructions contain important information on handling the instrument.Working safely requires that
all safety instructions and work instructions are observed.
1. General information 2
2. Short overview 3
3. Safety 4
4. Mounting 6
5. Faults 7
6. Maintenance 8
7. Dismounting, return and disposal 8
8. Specications 10

3
WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES
1. General information / 2. Short overview
■In case of a dierent interpretation of the translated and the English operating instructions, the English wording
shall prevail.
■Further information:
- Internet address: www.wika.de / www.wika.com
- Contact: Tel.: [phone]
[email protected]
- Data sheet: PE 81.60
- Technical information: IN 00.14 Tapped holes for process connections
IN 00.50 Electrical mounting
- Declaration of conformity: Online at www.wika.com
2. Short overview

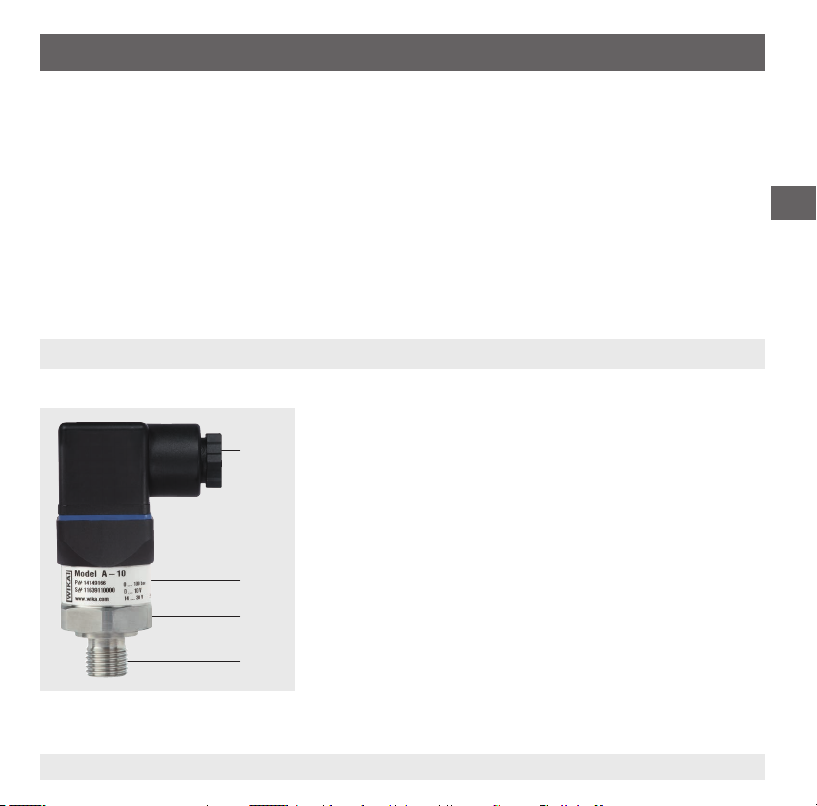

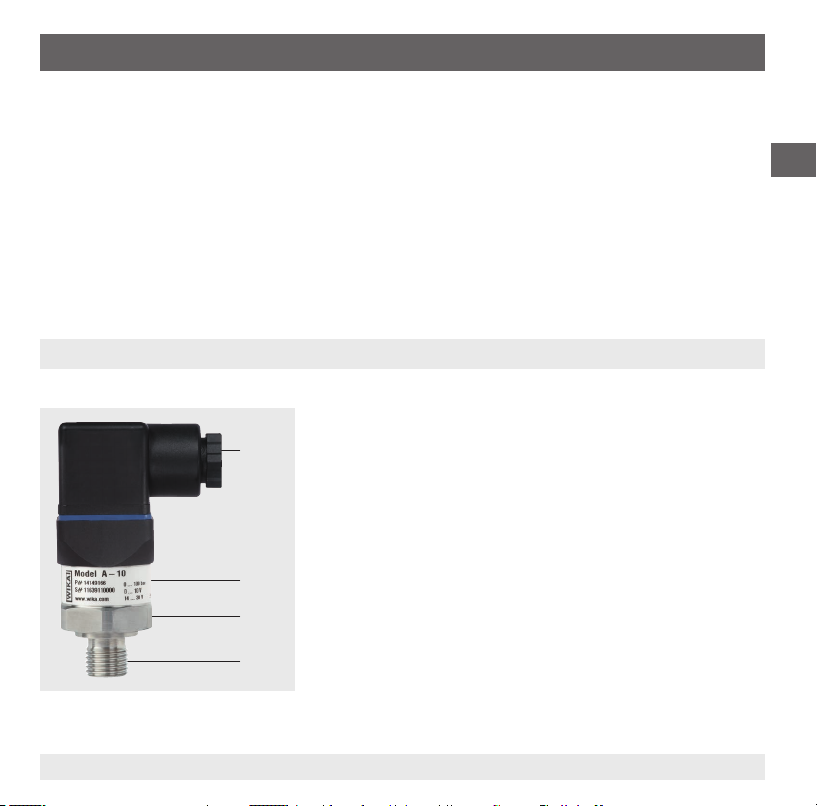

2.1 Overview
Electrical connection
Case; product label
Process connection, spanner ats
Process connection, thread





4WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES
3. Safety
3. Safety
3.1 Explanation of symbols and terms
WARNING!
The signal word indicates a hazard with a medium degree of risk which, if not avoided, may result in
death or serious injury.
CAUTION!
The signal word indicates a hazard with a low degree of risk which, if not avoided, may result in minor
or moderate injury.
Information
The signal word points out useful tips, recommendations and information for ecient and trouble-free
operation.
3.2 Intended use
The model A-10 is a pressure transmitter that is used for pressure measurement in general industrial applications.The
pressure transmitter may only be used in such applications as are within its technical performance limits, in particular
with regard to its material resistance limit, leakage rate limits and permissible temperature and pressure limits.
It is the sole responsibility of the manufacturer or operator of a machine or plant to ensure the suitability of the pressure
transmitter, and its media resistance, within the application through proper choice of materials and maintenance cycles.
(For performance limits, see chapter 8 "Specications")
The mounting, dismounting, installation, parameterisation and maintenance of the pressure transmitter in industrial
environments absolutely requires suitably skilled personnel in accordance with chapter 3.4 "Personnel qualication".
This is a class B instrument for emissions and is intended for use in industrial environments. In other environments, e.g.
residential or commercial installations, such instruments can interfere with other equipment under certain conditions. In
such circumstances the operator is expected to take the appropriate measures.
The instrument has been designed and built solely for the intended use described here, and may only be used
accordingly.
The manufacturer shall not be liable for claims of any type based on operation contrary to the intended use.

5
WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES
3. Safety
3.3 Improper use
Any use beyond or dierent to the intended use is considered as improper use. Unauthorised modications to the
instrument are not permissible.
Use in the following application areas counts as improper use:
■Safety or emergency shutdown devices
■Hazardous areas
■Abrasive or viscous media and applications with hydrogen and oxygen
■Rail vehicles, medical devices and refrigeration technology
■Places of use that are not protected from weather inuences
■Processes with high condensation
3.4 Personnel qualification
Skilled personnel
Skilled personnel, authorised by the operator, are understood to be personnel who, based on their technical training,
knowledge of measurement and control technology and on their experience and knowledge of country-specic
regulations, current standards and directives, must be capable of carrying out the work described and independently
recognising potential hazards.
3.5 Labelling, safety marks
Product label
Article number Output signal Non-linearity
Intelligent serial number Approvals Current supply
Pin assignment Identification link per IEC 61406-1 11 Auxiliary power
Measuring range Coded date of manufacture


 



11

6WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES
3. Safety / 4. Mounting
Before mounting and commissioning the instrument, ensure you read the operating instructions!
DC voltage
Do not dispose of with household waste. Ensure a proper disposal in accordance with national
regulations.
4. Mounting
4.1 Mechanical mounting
Only use the pressure transmitter if it is in perfect condition with respect to safety.
Prior to commissioning, the pressure transmitter must be subjected to a visual inspection.
■Leaking liquid is indicative of damage.
■Obvious damage must be reported immediately.
For information on tapped holes and welding sockets, see technical information IN 00.14 at www.wika.com.
4.2 Electrical mounting
Voltage supply
→For auxiliary power, see product label
→For further details on electrical mounting, see IN 00.50
ForinstrumentswithoutNorthAmericancertication:
This equipment is intended for operation with low voltages, which are separated from the AC 230 V (50 Hz) mains
voltage or voltages greater than AC 50 V or DC 120 V for dry environments. A connection to an SELV circuit is
recommended, or alternatively to circuits with a dierent protective measure in accordance with IEC 60364-4-41
installation standard.

7
WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES
4. Mounting / 5. Faults
ForinstrumentswithNorthAmericancerticationperUL/CSAIEC61010-1:
The power supply for the pressure transmitter must be made via a limited-energy circuit in accordance with section 9.4
of UL/IEC/EN 61010-1, or an LPS in accordance with UL/IEC/EN 60950-1/CSA C22.2 no.60950-1 or class 2 per
UL1310/UL1585 (NEC or CEC). The voltage supply must be suitable for operation above 2,000 m should the pressure
transmitter be used at this altitude.
Shielding and grounding
Include the pressure transmitter in the equipotential bonding via the process connection or connect it to ground (earth).
Pin assignment
→For pin assignments, see product label
5. Faults
CAUTION!
Physical injuries and damage to property and the environment
If faults cannot be eliminated by means of the listed measures, the pressure transmitter must be taken
out of operation immediately.
▶Ensure that pressure or signal is no longer present and protect against accidental commissioning.
▶Contact the manufacturer.
▶If a return is needed, please follow the instructions given in chapter 7.2 "Return".
For contact details, see chapter 1 “General information” or the back page of the operating instructions.
In the event of any faults, rst check whether the pressure transmitter is mounted correctly, mechanically and
electrically.
Faults Causes Measures
No output signal Cable break Check the continuity
Deviating zero point signal Overpressure limit exceeded Maintain permissible overpressure limit

8WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES
6. Maintenance / 7. Dismounting, return and disposal
Faults Causes Measures
Deviating zero point signal Too high/low temperature of use Observe the permissible temperatures
Constant output signal upon change
in pressure
Mechanical overload caused by
overpressure
Replace instrument; if it fails repeatedly,
contact the manufacturer
Signal span varies EMC interference sources in the
environment, e.g., frequency converter
Use shielded cable; remove source of
interference
Signal span varies/inaccurate Too high/low temperature of use Observe the permissible temperatures
Signal span drops/too small Mechanical overload caused by
overpressure
Replace instrument; if it fails repeatedly,
contact the manufacturer
6. Maintenance
6.1 Maintenance
This pressure transmitter is maintenance-free.
Repairs must only be carried out by the manufacturer.
6.2 Cleaning
Only use commercially available and solvent-free cleaning agents.
7. Dismounting, return and disposal
7.1 Dismounting
WARNING!
Hazardous media
▶Should a failure occur, aggressive media with extremely high temperature and under high pressure
or vacuum may be present at the instrument.
▶Depressurise and deenergise the pressure transmitter before dismounting it.

9
WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES
7. Dismounting, return and disposal
7.2 Return
WARNING!
Physical injuries and damage to property and the environment through residual media
Residual media in the dismounted instrument can result in a risk to persons, the environment and
equipment.
▶With hazardous substances, enclose the material safety data sheet for the corresponding medium.
Strictlyobservethefollowingwhenshippingtheinstrument:
All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions, etc.)
and must therefore be cleaned before being returned.
When returning the instrument, use the original packaging or a suitable transport packaging.
Information on returns can be found under the heading “Service” on our local website.
7.3 Disposal
Incorrect disposal can put the environment at risk.
Dispose of instrument components and packaging materials in an environmentally compatible way and in accordance
with the country-specic waste disposal regulations.
Do not dispose of with household waste. Ensure a proper disposal in accordance with national
regulations.

10 WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES
8.Specications
8. Specifications
Depending on the selected instrument version (e.g. sealings), the specication may deviate from the specications
listed here. The specications in the order documentation are denitive.
For further specications, see WIKA data sheet PE 81.60.
Specifications
Measuring range →See product label
Maximum working pressure →Corresponds to the upper measuring range value/measuring range full scale value
Overpressure limit The overpressure limit is based on the measuring range. Depending on the selected
process connection and sealing, restrictions in overpressure limit can result.
bar Measuring ranges ≤ 0.1 bar 0.2 bar
Measuring ranges ≤ 0.4 bar 1 bar
Measuring ranges < 1.6 bar 3 bar
Measuring ranges ≥ 1.6 bar 2 times
Measuring range 1,000 bar 1.43 times
bar abs. Measuring ranges ≤ 0.4 bar abs. 1 bar abs.
Measuring ranges < 1.6 bar abs. 3 bar abs.
Measuring ranges ≥ 1.6 bar abs. 2 times
psi Measuring ranges ≤ 1 psi 3 psi
Measuring ranges ≤ 5 psi 14.5 psi
Measuring ranges < 25 psi 45 psi
Measuring ranges ≥ 25 psi 2 times
Measuring ranges 160 psi, 1,000 psi,
1,500 psi and 10,000 psi
1.7 times
Measuring range 15,000 psi 1.43 times

11
WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES
8.Specications
Specifications
psi abs. Measuring ranges ≤ 5 psi abs. 14.5 psi abs.
Measuring ranges < 25 psi abs. 45 psi abs.
Measuring ranges ≥ 25 psi abs. 2 times
inWC Measuring ranges ≤ 40 inWC 80 inWC
Measuring ranges ≤ 200 inWC 400 inWC
Measuring ranges ≤ 400 inWC 1,200 inWC
inWC abs. Measuring ranges ≤ 200 inWC abs. 400 inWC abs.
Measuring ranges ≤ 400 inWC abs. 1,200 inWC abs.
Max. measured error per IEC 61298-2
Measuring range ≥ 0.6 bar [≥ 8.7 psi] ≤ ±1 % of span ≤ ±0.5 % of span
Measuring range ≥ 0.4 bar [≥ 5.8 psi] ≤ ±1.2 % of span ≤ ±0.7 % of span
Measuring range ≥ 0.25 bar [≥ 3.6 psi] ≤ ±1.3 % of span ≤ ±0.8 % of span
Measuring range ≥ 0.16 bar [≥ 2.3 psi] ≤ ±1.5 % of span ≤ ±1 % of span
Measuring range ≥ 0.1 bar [≥ 1.45 psi] ≤ ±1.8 % of span -
Measuring range ≥ 0.05 bar [≥ 0.73 psi] ≤ ±2.4 % of span -
Temperature error at 0 ... 80 °C [32 ... 176 °F]
Typical ≤ ±1 % of span
Maximum ■≤ ±2.5 % of span
■≤ ±1.5 % of span on request
Additionalzeropointerrordependingonthemountingpositionformeasuringranges≤1bar[15psi]
Mounting position 180°, vertical,
top process connection
≤ 1 mbar [≤ 0.015 psi]
Mounting position 90°, horizontal ≤ 0.6 mbar [≤ 0.009 psi]
Vacuum resistance Yes (restriction with measuring ranges ≤ 0.1 bar [≤ 1 psi, ≤ 40 inWC]: -0.2 bar [-3 psi,
-80 inWC])

12 WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES
Specifications
Output signal →See product label
Auxiliary power →See product label
Current supply →See product label
Settling time per IEC 61298-2 Measuring range ≥ 0.4 bar [≥ 5.8 psi] < 1 ms 1)
Measuring range < 0.4 bar [< 5.8 psi] < 1 min
Switch-on time Measuring range ≥ 0.4 bar [≥ 5.8 psi] < 15 ms
Measuring range < 0.4 bar [< 5.8 psi] < 1 min
Pin assignment →See product label
Short-circuit resistance S+ vs. U-
Reverse polarity protection U+ vs. U-
No reverse polarity protection with ratiometric output signal
Insulation voltage DC 500 V
Material (wetted) < 10 bar [150 psi] Stainless steel 316L
≥ 10 bar [150 psi] Stainless steel 316L and PH grade steel
≤ 25 bar abs. [400 psi abs.] Stainless steel 316L
Medium temperature limit → See order documentation or identication link per IEC 61406-1
Ambient temperature limit → See order documentation or identication link per IEC 61406-1
Storage temperature limit -40 ... +70 °C [-40 ... +158 °F]
Relative humidity 45 ... 75 % relative humidity (non-condensing)
Max. permissible altitude Above 2,000 m above sea level
Pollution degree 2
Overvoltage category I
Service life Measuring range ≥ 600 bar [≥ 8,700 psi] 10 million load cycles
Measuring range > 0.1 bar [> 1.45 psi] 100 million load cycles
Measuring range ≤ 0.1 bar [≤ 1.45 psi] 10 million load cycles
1) < 300 ms with DNV approval and measuring range ≥ 0.4 bar [≥ 5.8 psi] ... ≤ 0.6 bar [≤ 8.7psi]
8.Specications

13
WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES

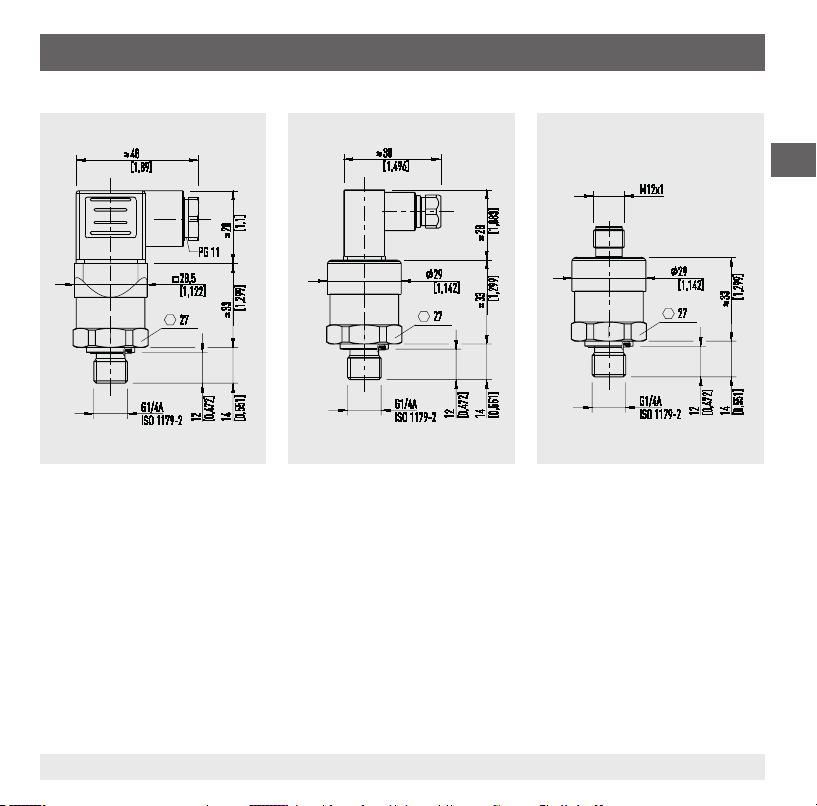

Dimensions in mm [in]
8.Specications
With angular connector form A With angular connector form C With circular connector M12 x 1
Weight: approx. 80 g [0.18 lb] Weight: approx. 80 g [0.18 lb]Weight: approx. 80 g [0.18 lb]

14 WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES
8.Specications
With standard cable outlet, unshielded
Weight: approx. 80 g [0.18 lb]

15
WIKA operating instructions pressure transmitter, model A-10
EN
11218720.17 06/2023 EN/DE/FR/ES
8.Specications

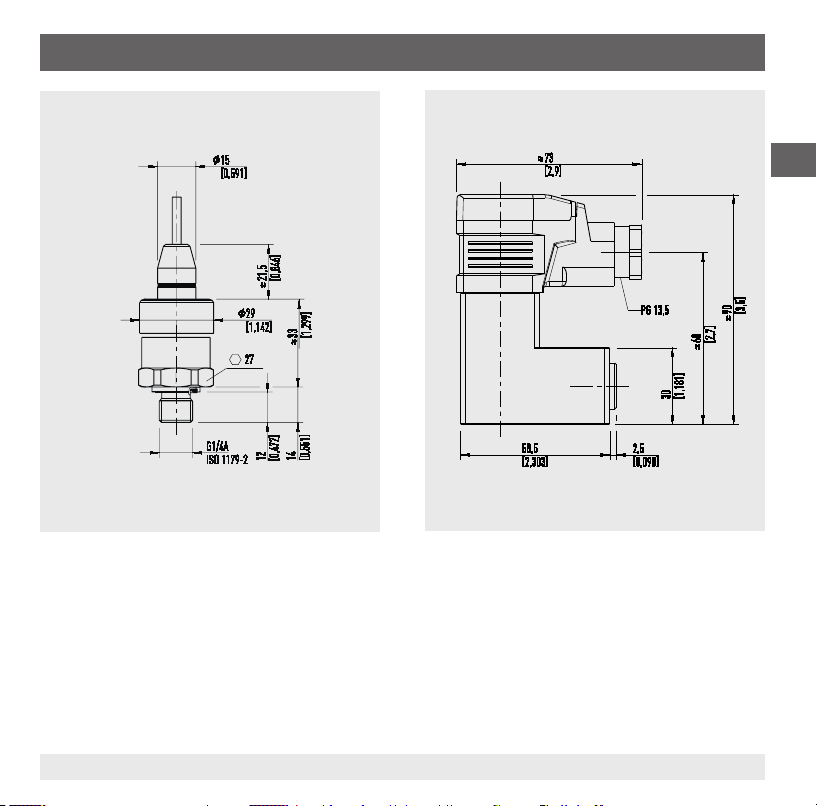

With cable outlet, OEM version, unshielded
Weight: approx. 80 g [0.18 lb]
With angular connector form A and ange
connection
Weight: approx. 350 g [0.77 lb]

16 WIKA-Betriebsanleitung Druckmessumformer, Typ A-10
DE
11218720.17 06/2023 EN/DE/FR/ES
© 2010 WIKA Alexander Wiegand SE & Co. KG
Alle Rechte vorbehalten.
WIKA®ist eine geschützte Marke in verschiedenen Ländern.
Inhalt
Inhalt / 1. Allgemeines
1. Allgemeines
■Vor Beginn aller Arbeiten Betriebsanleitung lesen! Zum späteren Gebrauch aufbewahren!
■Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten
ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen.
1. Allgemeines 14
2. Kurzübersicht 15
3. Sicherheit 16
4. Montage 18
5. Störungen 19
6. Wartung 20
7. Demontage, Rücksendung und Entsorgung 20
8. Technische Daten 22

17
WIKA-Betriebsanleitung Druckmessumformer, Typ A-10
DE
11218720.17 06/2023 EN/DE/FR/ES
1. Allgemeines / 2. Kurzübersicht
■Bei unterschiedlicher Auslegung der übersetzten und der englischen Betriebsanleitung ist der englische Wortlaut
maßgebend.
■Weitere Informationen:
- Internet-Adresse: www.wika.de / www.wika.com
- Kontakt: Tel.: [phone]
[email protected]
- Datenblatt: PE 81.60
- Technische Informationen: IN 00.14 Einschraublöcher für Prozessanschlüsse
IN 00.50 Elektrische Montage
- Konformitätserklärung: Online unter www.wika.de
2. Kurzübersicht
2.1 Übersicht
Elektrischer Anschluss
Gehäuse; Typenschild
Prozessanschluss, Schlüsseläche
Prozessanschluss, Gewinde





18 WIKA-Betriebsanleitung Druckmessumformer, Typ A-10
DE
11218720.17 06/2023 EN/DE/FR/ES
3. Sicherheit
3. Sicherheit
3.1 Symbol- und Begriffserklärung
WARNUNG!
Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht
vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.
VORSICHT!
Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht
vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.
Information
Das Signalwort hebt nützliche Tipps und Empfehlungen sowie Informationen für einen ezienten und
störungsfreien Betrieb hervor.
3.2 Bestimmungsgemäße Verwendung
Der Typ A-10 ist ein Druckmessumformer, der zur Druckmessung in allgemeinen industriellen Anwendungen
verwendet wird. Der Druckmessumformer darf nur in solchen Anwendungen verwendet werden, die innerhalb seiner
technischen Leistungsgrenzen, insbesondere hinsichtlich dessen Materialbeständigkeitsgrenze, Grenzleckagerate
sowie zulässigen Temperatur- und Druckgrenzwerten liegen.
Es obliegt allein der Verantwortung des Herstellers bzw. Betreibers einer Maschine oder Anlage, die Eignung des
Druckmessumformers und dessen Messstobeständigkeit in der Anwendung durch korrekte Materialwahl und
Wartungszyklen sicherzustellen. (Leistungsgrenzen siehe Kapitel 8 „Technische Daten")
Die Montage, Demontage, Installation, Parametrierung und Wartung des Druckmessumformers in industrieller
Umgebung erfordert unbedingt geeignetes Fachpersonal gemäß Kapitel 3.4 „Personalqualikation".
Dies ist ein Gerät der Klasse B für Störaussendung und ist für den Betrieb in industrieller Umgebung vorgesehen.
In anderen Umgebungen, z. B. im Wohn- oder Gewerbebereich, können solche Geräte unter Umständen andere
Einrichtungen störend beeinussen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen
durchzuführen.
Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und
konstruiert und darf nur dementsprechend verwendet werden.
Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

19
WIKA-Betriebsanleitung Druckmessumformer, Typ A-10
DE
11218720.17 06/2023 EN/DE/FR/ES
3. Sicherheit
3.3 Fehlgebrauch
Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benutzung gilt als Fehlgebrauch.
Eigenmächtige Umbauten am Gerät sind nicht zulässig.
Der Einsatz in folgenden Anwendungsbereichen gilt als Fehlgebrauch:
■Sicherheits- oder Not-Aus-Einrichtungen
■Explosionsgefährdete Bereiche
■Abrasive und viskose Messstoe sowie Anwendungen mit Wassersto und Sauersto
■Schienenfahrzeuge, medizinische Geräte und Kältetechnik
■Nicht vor Wettereinüssen geschützte Einsatzorte
■Prozesse mit starker Betauung
3.4 Personalqualifikation
Fachpersonal
Das vom Betreiber autorisierte Fachpersonal muss aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse
der Mess- und Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landesspezischen Vorschriften,
geltenden Normen und Richtlinien in der Lage sein, die beschriebenen Arbeiten auszuführen und mögliche Gefahren
selbstständig zu erkennen.
3.5 Beschilderung, Sicherheitskennzeichnungen
Typenschild
Artikelnummer Ausgangssignal Nichtlinearität
Intelligente Seriennummer Zulassungen Stromaufnahme
Anschlussbelegung Identifikationslink nach IEC 61406-1 11 Hilfsenergie
Messbereich Kodiertes Herstelldatum


 



11

20 WIKA-Betriebsanleitung Druckmessumformer, Typ A-10
DE
11218720.17 06/2023 EN/DE/FR/ES
3. Sicherheit / 4. Montage
Vor Montage und Inbetriebnahme des Geräts unbedingt die Betriebsanleitung lesen!
Gleichspannung
Nicht mit dem Hausmüll entsorgen. Für eine geordnete Entsorgung gemäß nationaler Vorgaben
sorgen.
4. Montage
4.1 Mechanische Montage
Den Druckmessumformer nur in sicherheitstechnisch einwandfreiem Zustand einsetzen.
Vor der Inbetriebnahme den Druckmessumformer optisch prüfen.
■Auslaufende Flüssigkeit weist auf eine Beschädigung hin.
■Oensichtliche Schäden unverzüglich mitteilen.
Angaben zu Einschraublöchern und Einschweißstutzen siehe technische Information IN 00.14 unter www.wika.de.
4.2 Elektrische Montage
Spannungsversorgung
→Hilfsenergie siehe Typenschild
→Weitere Angaben zur elektrischen Montage siehe IN 00.50
FürGeräteohnenordamerikanischeZertizierung:
Dies ist ein Betriebsmittel zum Betrieb mit Kleinspannungen, die von der Netzspannung AC 230 V (50 Hz) - oder
Spannungen größer AC 50 V bzw. DC 120 V für trockene Umgebungen - getrennt sind. Empfohlen ist ein Anschluss an
einen SELV-Stromkreis oder alternativ an Stromkreise mit einer anderen Schutzmaßnahme nach der Installationsnorm
IEC 60364-4-41.
