Wilo Wilo-Para 15-130/7-50/SC-12/I User manual

4 533 597-Ed.01 / 2020-02
Wilo-Para
Pioneering for You
de Einbau- und Betriebsanleitung
en Installation and operating instructions
fr Notice de montage et de mise en service

Fig. 1:
12
Para.../iPWM
Para.../LIN
11
8
1
2
3
4
5
Para.../SC
6
8
9
10
7

Fig. 2:
Fig. 3:
a
b
Fig. 4:
Fig. 5a:
Fig. 5b:
1
2
PE NL

Fig. 5c:
Fig. 5d:
Fig. 5e:
Fig. 5f:
Fig. 6:

de Einbau- und Betriebsanleitung 7
en Installation and operating instructions 29
fr Notice de montage et de mise en service 51

Einbau- und Betriebsanleitung Wilo-Para 7
de
1 Allgemeines
Über diese
Anleitung Die Einbau- und Betriebsanleitung ist ein fester
Bestandteil des Produkts. Vor allen Tätigkeiten diese
Anleitung lesen und jederzeit zugänglich aufbewahren.
Das genaue Beachten dieser Anleitung ist die Vorausset-
zung für den bestimmungsgemäßen Gebrauch und die
richtige Handhabung des Produkts. Alle Angaben und
Kennzeichnungen am Produkt beachten.
Die Sprache der Originalbetriebsanleitung ist Deutsch.
Alle weiteren Sprachen dieser Anleitung sind eine Über-
setzung der Originalbetriebsanleitung.
2Sicherheit
Dieses Kapitel enthält grundlegende Hinweise, die bei
Montage, Betrieb und Wartung beachtet werden müs-
sen. Zusätzlich die Anweisungen und Sicherheitshin-
weise in den weiteren Kapiteln beachten.
Missachtung dieser Betriebsanleitung hat eine Gefähr-
dung für Personen, die Umwelt und des Produkts zur
Folge. Dies führt zum Verlust jeglicher Schadenersat-
zansprüche.
Eine Missachtung zieht beispielsweise folgende Gefähr-
dungen nach sich:
• Gefährdung von Personen durch elektrische, mecha-
nische und bakteriologische Einwirkungen sowie
elektromagnetische Felder
• Gefährdung der Umwelt durch Leckage von gefährli-
chen Stoffen
• Sachschäden
• Versagen wichtiger Funktionen des Produkts
Kennzeichnung von
Sicherheitshinweisen
In dieser Einbau- und Betriebsanleitung werden Sicher-
heitshinweise für Sach- und Personenschäden verwen-
det und unterschiedlich dargestellt:
• Sicherheitshinweise für Personenschäden beginnen
mit einem Signalwort und haben ein entsprechendes
Symbol vorangestellt.
• Sicherheitshinweise für Sachschäden beginnen mit
einem Signalwort und werden
ohne Symbol dargestellt.

8Wilo SE 02/2020
de
Signalwörter GEFAHR!
Missachtung führt zum Tode oder zu schwersten Verlet-
zungen!
WARNUNG!
Missachtung kann zu (schwersten) Verletzungen führen!
VORSICHT!
Missachtung kann zu Sachschäden führen, ein Total-
schaden ist möglich.
HINWEIS
Nützlicher Hinweis zur Handhabung des Produkts
Symbole In dieser Anleitung werden die folgenden Symbole ver-
wendet:
Personalqualifikation Das Personal muss:
• In den lokal gültigen Unfallverhütungsvorschriften
unterrichtet sein.
• Die Einbau- und Betriebsanleitung gelesen und ver-
standen haben.
Das Personal muss die folgenden Qualifikationen haben:
• Elektrische Arbeiten müssen von einer Elektrofach-
kraft (nach EN 50110-1) durchgeführt werden.
•Montage/Demontage muss von einer Fachkraft
durchgeführt werden, die im Umgang mit den not-
wendigen Werkzeugen und erforderlichen Befesti-
gungsmaterialien ausgebildet ist.
Gefahr durch elektrische Spannung
Allgemeines Gefahrensymbol
Warnung vor heißen Oberflächen/Medien
Warnung vor magnetischen Feldern
Hinweise

Einbau- und Betriebsanleitung Wilo-Para 9
de
• Die Bedienung muss von Personen ausgeführt wer-
den, die in die Funktionsweise der kompletten Anlage
unterrichtet wurden.
Definition „Elektrofachkraft“
Eine Elektrofachkraft ist eine Person mit geeigneter fach -
licher Ausbildung, Kenntnissen und Erfahrung, die die
Gefahren von Elektrizität erkennen und vermeiden kann.
Elektrische Arbeiten • Elektrische Arbeiten müssen von einer Elektrofach-
kraft durchgeführt werden.
• National gültige Richtlinien, Normen und Vorschriften
sowie die Vorgaben der örtlichen Energieversor-
gungsunternehmen zum Anschluss an das lokale
Stromnetz einhalten.
• Vor allen Arbeiten das Produkt vom Stromnetz tren-
nen und gegen Wiedereinschalten sichern.
• Der Anschluss muss mit einem Fehlerstrom-Schutz-
schalter (RCD) abgesichert werden.
• Das Produkt muss geerdet werden.
• Defekte Kabel umgehend durch eine Elektrofachkraft
austauschen lassen.
• Niemals das Regelmodul öffnen und niemals Bedie-
nelemente entfernen.
Pflichten des
Betreibers • Alle Arbeiten nur durch qualifiziertes Fachpersonal durchführen lassen.
• Bauseitigen Berührungsschutz vor heißen Bauteilen
und elektrischen Gefahren sicherstellen.
• Defekte Dichtungen und Anschlussleitungen austau-
schen lassen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber
sowie von Personen mit verringerten physischen, sensori
-
schen oder mentalen Fähigkeiten oder Mangel an Erfah -
rung und Wissen genutzt werden, wenn sie beaufsichtig
oder bezüglich des sicheren Gebrauchs des Geräts unter
-
wiesen wurden und sie die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät spielen. Rei
-
nigung und Benutzerwartung dürfen nicht von Kindern
ohne Beaufsichtigung durchgeführt werden.

10 Wilo SE 02/2020
de
3 Produktbeschreibung und Funktion
Übersicht Wilo-Para (Fig. 1)
1 Pumpengehäuse mit Verschraubungsanschlüssen
2 Nassläufermotor
3 Kondensatablauföffnungen (4x am Umfang)
4 Gehäuseschrauben
5 Regelmodul
6Typenschild
7 Bedientaste zur Einstellung der Pumpe
8 Betriebs-/Störmelde LED
9 Anzeige der ausgewählten Regelungsart
10 Anzeige der ausgewählten Kennlinie (I, II, III)
11 PWM- oder LIN-Signalkabelanschluss
12 Netzanschluss: 3-poliger Steckeranschluss
Funktion Hocheffizienz-Umwälzpumpe für Warmwasser-
Heizungssysteme mit integrierter Differenzdruck-
Regelung. Regelungsart und Förderhöhe (Differenz-
druck) lassen sich einstellen. Der Differenzdruck wird
über die Pumpendrehzahl geregelt.
Typenschlüssel
Beispiel: Wilo-Para 15-130/7-50/SC-12/I
Para Hocheffizienz-Umwälzpumpe
15 15 = Verschraubungsanschluss DN 15 (Rp ½)
DN 25 (Rp 1), DN 30 (Rp 1¼)
130 Einbaulänge: 130 mm oder 180 mm
7 7 = maximale Förderhöhe in m bei Q = 0 m³/h
50 50 = max. Leistungsaufnahme in Watt
SC SC = Selbstregelnd (Self Control)
iPWM1 = Externe Regelung über iPWM1-Signal
iPWM2 = Externe Regelung über iPWM2-Signal
12 Position des Regelmoduls 12 Uhr
IEinzelverpackung

Einbau- und Betriebsanleitung Wilo-Para 11
de
Technische Daten
Leuchtanzeigen
(LEDs)
•Meldeanzeige
• LED leuchtet grün im Normalbetrieb
• LED leuchtet/blinkt bei Störung (siehe Kapitel 10.1)
• Anzeige der gewählten Regelungsart
Δp-v, Δp-c und Konstant-Drehzahl
• Anzeige der gewählten Kennlinie (I, II, III) innerhalb der
Regelungsart
• Anzeigekombinationen der LEDs während der Entlüf-
tungsfunktion, manuellem Neustart und Tastensperre
Anschlussspannung 1 ~ 230 V +10 %/-15 %, 50/60 Hz
Schutzart IP X4D
Energieeffizienzindex EEI siehe Typenschild (6)
Mediumtemperaturen bei
max. Umgebungstemperatur +40 °C -20 °C to +95 °C (Heizung/GT) -10 °C to +110 °C (ST)
Umgebungstemperatur +25 °C 0 °C bis +70 °C
max. Betriebsdruck 10 bar (1000 kPa)
Mindest-Zulaufdruck bei
+95 °C/+110 °C 0,5 bar / 1,0 bar (50 kPa / 100 kPa)

12 Wilo SE 02/2020
de
Bedientaste
Drücken
• Regelungsart auswählen
• Auswahl der Kennlinie (I, II, III) innerhalb der Rege-
lungsart
Lang drücken
• Entlüftungsfunktion aktivieren (3 Sekunden drücken)
• Manuellen Neustart aktivieren (5 Sekunden drücken)
• Taste sperren/entsperren (8 Sekunden drücken)
3.1 Regelungsarten und Funktionen
Differenzdruck
variabel Δp-v
(I, II, III)
Empfehlung bei Zweirohr-Heizungssystemen mit Heiz-
körpern zur Reduzierung der Fließgeräusche an Thermo-
statventilen.
Die Pumpe reduziert die Förderhöhe bei sinkendem
Volumenstrom im Rohrnetz auf die Hälfte.
Einsparung von elektrischer Energie durch Anpassung
der Förderhöhe an den Volumenstrombedarf und gerin-
geren Fließgeschwindigkeiten.
Drei vordefinierte Kennlinien (I, II, III) zur Auswahl.
Differenzdruck
konstant Δp-c
(I, II, III)
Empfehlung bei Fußbodenheizungen oder bei groß
dimensionierten Rohrleitungen oder allen
Anwendungen ohne veränderliche Rohrnetzkennlinie
(z. B. Speicherladepumpen), sowie Einrohr-Heizungssy-
steme mit Heizkörpern.
Die Regelung hält die eingestellte Förderhöhe unabhän-
gig vom geförderten Volumenstrom kontant.
Drei vordefinierte Kennlinien (I, II, III) zur Auswahl.
II
III
I
H/m
Q/m³/h
III
I
II
H/m
Q/m³/h

Einbau- und Betriebsanleitung Wilo-Para 13
de
Konstant-Drehzahl
(I, II, III) Empfehlung bei Anlagen mit unveränderlichem Anla- genwiderstand die einen konstanten Volumenstrom
erfordern.
Die Pumpe läuft in drei vorgegebenen Festdrehzahlstu-
fen (I, II, III).
Externe Regelung
über iPWM-Signal Der erforderliche Soll-/Istwertvergleich wird für die Regelung von einem externen Regler übernommen.
Als Stellgröße wird der Pumpe ein PWM-Signal (Pulswei-
tenmodulation) zugeführt.
Der PWM-Signal Erzeuger gibt an die Pumpe eine peri-
odische Folge von Impulsen (der Tastgrad) gemäß
DIN IEC 60469-1.
iPWM 1 Modus (Heizungsanwendung):
Im iPWM 1 Modus, wird die Pumpendrehzahl in Abhän-
gigkeit vom PWM Eingangssignal geregelt.
Verhalten bei Kabelbruch:
Wird das Signalkabel von der Pumpe getrennt, z.B. durch
Kabelbruch, beschleunigt die Pumpe auf maximale
Drehzahl.
PWM Signaleingang [%]
< 5: Pumpe läuft bei maximaler Drehzahl
5-85: Die Drehzahl der Pumpe sinkt linear von nmax
nach nmin
85-93: Pumpe läuft bei minimaler Drehzahl (Betrieb)
85-88: Pumpe läuft bei minimaler Drehzahl (Anlauf)
93-100: Pumpe stoppt (Bereitschaft)
I
III
II
H/m
Q/m³/h
HINWEIS
Werkseinstellung:
Konstant-Drehzahl, Kennline III
55 (45)%
45 (55)%
5 (95)%
65 (35)%
35 (65)%
75 (25)%
85 (15)%
15 (85)%
25 (75)%
H/m
Q/m³/h
% PWM 1 (% PWM 2)
3:0
max
n
¹/min
min
0 5 85 88 93 100 PWM
%

14 Wilo SE 02/2020
de

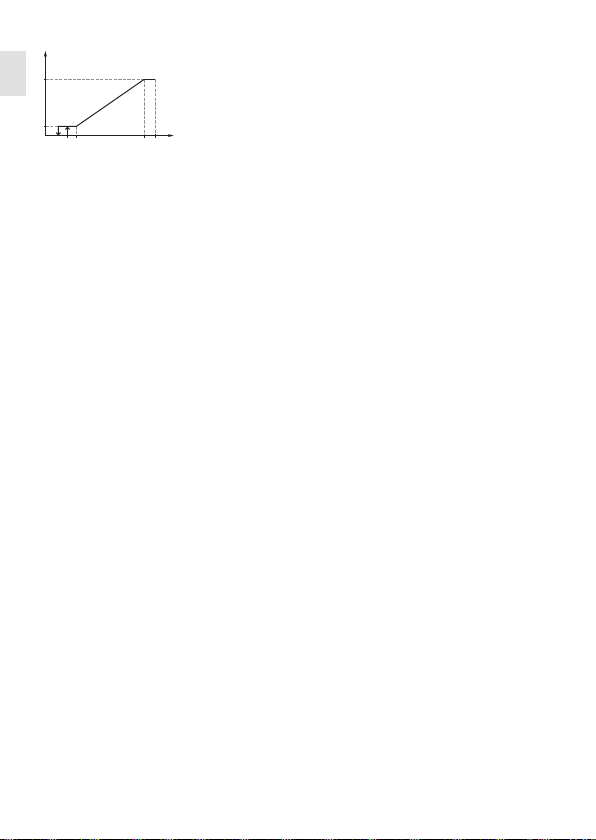

iPWM 2 Modus:
Im iPWM 2 Modus, wird die Pumpendrehzahl in Abhän-
gigkeit vom PWM Eingangssignal geregelt.
Verhalten bei Kabelbruch:
Wird das Signalkabel von der Pumpe getrennt, z.B. durch
Kabelbruch, bleibt die Pumpe stehen.
PWM Signaleingang [%]
0-7: Pumpe stoppt (Bereitschaft)
7-15: Pumpe läuft bei minimaler Drehzahl (Betrieb)
12-15: Pumpe läuft bei minimaler Drehzahl (Anlauf)
15-95: Die Drehzahl der Pumpe steigt linear von nmin
nach nmax
> 95: Pumpe läuft bei maximaler Drehzahl
Entlüftung Die Entlüftungsfunktion wird durch langes Drücken
(3 Sekunden) der Bedientaste aktiviert und entlüftet
die Pumpe automatisch.
Das Heizungssystem wird dabei nicht entlüftet.
Manueller Neustart Ein manueller Neustart wird durch langes Drücken
(5 Sekunden) der Bedientaste aktiviert und deblockiert
die Pumpe bei Bedarf (z. B. nach längerem Stillstand in
der Sommerzeit).
Taste Sperren/
Entsperren Die Tastensperre wird durch langes Drücken (8 Sekunden) der Bedientaste aktiviert und verriegelt die
Einstellungen an der Pumpe. Sie schützt vor ungewollter
oder unberechtigter Verstellung der Pumpe.
Werkseinstellung
aktivieren Die Werkseinstellung wird durch Drücken und Halten der Bedientaste bei gleichzeitigem Ausschalten der
Pumpe aktiviert. Bei erneutem Einschalten läuft die
Pumpe in Werkseinstellung (Auslieferungszustand).
max
min
0 7 12 15 95 100 PWM
%
n
¹/min

Einbau- und Betriebsanleitung Wilo-Para 15
de
4 Bestimmungsgemäße Verwendung
Hocheffizienz-Umwälzpumpen der Baureihe Wilo-Para
dienen ausschließlich zum Umwälzen von Medien in
Warmwasser-Heizungsanlagen und ähnlichen Systemen
mit ständig wechselnden Förderströmen.
Zugelassene Medien:
• Heizungswasser nach VDI 2035 (CH: SWKI BT 102-01).
• Wasser-Glykolmischungen* mit maximal 50 % Glyko -
lanteil.
* Glykol hat eine höhere Viskosität als Wasser. Bei Beimi -
schungen von Glykol müssen die Förderdaten der Pumpe
entsprechend dem Mischungsverhältnis korrigiert werden.
Zur bestimmungsgemäßen Verwendung gehört auch die
Einhaltung dieser Anleitung sowie der Angaben und
Kennzeichnungen auf der Pumpe.
Fehlgebrauch Jede darüber hinausgehende Verwendung gilt als Fehl-
gebrauch und führt zum Verlust jeglicher Haftungs-
ansprüche.
HINWEIS
Ausschließlich gebrauchsfertige Gemische in die
Anlage einbringen. Die Pumpe nicht zum Vermi-
schen des Mediums in der Anlage verwenden.
WARNUNG!
Verletzungsgefahr oder Sachschäden durch
Fehlgebrauch!
• Niemals andere Fördermedien einsetzen.
• Niemals Unbefugte Arbeiten ausführen lassen.
• Niemals außerhalb der angegebenen Verwendungs-
grenzen betreiben.
• Niemals eigenmächtige Umbauten vornehmen.
• Ausschließlich autorisiertes Zubehör verwenden.
• Niemals mit Phasenanschnittsteuerung betreiben.

16 Wilo SE 02/2020
de
5 Transport und Lagerung
Lieferumfang • Hocheffizienz-Umwälzpumpe
• Einbau- und Betriebsanleitung
Zubehör Zubehör muss gesondert bestellt werden, detaillierte
Auflistung und Beschreibung, siehe Katalog.
Folgendes Zubehör ist erhältlich:
•Netzanschlusskabel
•iPWM/LIN-Signalkabel
•Wärmedämmschale
• Cooling Shell
Transport-
inspektion Nach Lieferung unverzüglich auf Transportschäden und Vollständigkeit prüfen und gegebenenfalls sofort rekla-
mieren.
Transport- und
Lagerbedingungen Vor Feuchtigkeit, Frost und mechanischen Belastungen schützen.
Zulässiger Temperaturbereich: -40 °C bis +85 °C (für
max. 3 Monate)
6 Installation und elektrischer Anschluss
6.1 Einbau
Einbau ausschließlich durch qualifizierten Fachhand-
werker.
WARNUNG!
Verbrennungsgefahr durch heiße Oberflächen!
Pumpengehäuse (1) und Nassläufermotor (2) können
heiß werden und bei Berührung zu Verbrennung führen.
• Im Betrieb nur das Regelmodul (5) berühren.
• Pumpe vor allen Arbeiten abkühlen lassen.

Einbau- und Betriebsanleitung Wilo-Para 17
de
Vorbereitung Installation innerhalb eines Gebäudes:
• Pumpe in einem trockenen, gut belüfteten und frost-
freien Raum installieren.
Installation außerhalb eines Gebäudes (Außenaufstel-
lung):
• Pumpe in einem Schacht mit Abdeckung oder in
einem Schrank/Gehäuse als Wetterschutz installieren.
• Direkte Sonneneinstrahlung auf die Pumpe vermei-
den.
• Pumpe gegen Regen schützen.
• Motor und Elektronik ständig belüften, um Überhit-
zung zu vermeiden.
• Zulässige Medien- und Umgebungstemperaturen
nicht über- oder unterschreiten.
•Möglichst gut zugängliche Einbaustelle auswählen.
• Zulässige Einbaulage (Fig. 2) der Pumpe beachten.
• Vor und hinter der Pumpe Absperrarmaturen ein-
bauen, um Pumpenaustausch zu erleichtern.
WARNUNG!
Verbrühungsgefahr durch heiße Medien!
Heiße Fördermedien können zu Verbrühungen führen.
Vor dem Einbau oder Ausbau der Pumpe oder dem
Lösen der Gehäuseschrauben (4) Folgendes beachten:
• Heizungssystem vollständig abkühlen lassen.
• Absperrarmaturen schließen oder Heizungssystem
entleeren.
VORSICHT!
Eine falsche Einbaulage kann die Pumpe beschädigen.
• Einbauort entsprechend der zulässigen Einbaulage
(Fig. 2) auswählen.
• Der Motor muss immer waagerecht verbaut sein.
• Der elektrische Anschluss darf nie nach oben zeigen.

18 Wilo SE 02/2020
de
• Obere Absperrarmatur seitlich ausrichten.
• Bei Einbau im Vorlauf offener Anlagen den Sicher-
heitsvorlauf vor der Pumpe abzweigen (EN 12828).
• Alle Schweiß- und Lötarbeiten abschließen.
•Rohrsystem spülen.
• Die Pumpe nicht zum Spülen des Rohrsystems ver-
wenden.
Pumpe einbauen Beim Einbau Folgendes beachten:
• Richtungspfeil auf dem Pumpengehäuse (1) beachten.
• Mechanisch spannungsfrei mit waagerecht liegen-
dem Nassläufermotor (2) einbauen.
• Dichtungen an den Verschraubungsanschlüssen ein-
setzen.
• Rohrverschraubungen aufschrauben.
• Pumpe mit einem Maulschlüssel gegen verdrehen
sichern und mit den Rohrleitungen dicht verschrau-
ben.
•
Gegebenenfalls Wärmedämmschale wieder anbringen.
VORSICHT!
Leckagewasser kann das Regelmodul beschädigen.
• Obere Absperrarmatur so ausrichten, dass Leckage-
wasser nicht auf das Regelmodul (5) tropfen kann.
• Wird das Regelmodul mit Flüssigkeit besprüht, muss
die Oberfläche abgetrocknet werden.
1
2
3
VORSICHT!
Mangelnde Wärmeabfuhr und Kondenswasser können
Regelmodul und Nassläufermotor beschädigen.
• Nassläufermotor (2) nicht wärmedämmen.
• Alle Kondensatablauföffnungen (3) frei lassen.

Einbau- und Betriebsanleitung Wilo-Para 19
de
6.2 Elektrischer Anschluss
Elektrischer Anschluss ausschließlich durch qualifizierte
Elektrofachkraft.
WARNUNG!
Lebensgefahr durch Magnetfeld!
Lebensgefahr für Personen mit medizinischen Implan-
taten durch in der Pumpe verbauten Permanentmag-
neten.
• Motor niemals demontieren.
GEFAHR!
Lebensgefahr durch elektrische Spannung!
Bei Berührung spannungsführender Teile besteht
unmittelbare Lebensgefahr.
• Vor allen Arbeiten Spannungsversorgung trennen
und gegen Wiedereinschalten sichern.
• Niemals das Regelmodul (5) öffnen und niemals
Bedienelemente entfernen.
VORSICHT!
Getaktete Netzspannung kann zu Elektronikschäden
führen.
• Pumpe niemals mit Phasenanschnittsteuerung
betreiben.
• Bei Anwendungen, bei denen nicht klar ist, ob die
Pumpe mit getakteter Spannung betrieben wird,
vom Regelungs-/Anlagenhersteller bestätigen las-
sen, dass die Pumpe mit sinusförmiger Wechsel-
spannung betrieben wird.
• Ein-/Ausschaltung der Pumpe über Triacs/Halblei-
terrelais im Einzelfall prüfen.

20 Wilo SE 02/2020
de
Vorbereitung • Stromart und Spannung müssen mit den Angaben auf
dem Typenschild (6) übereinstimmen.
• Maximale Vorsicherung: 10 A, träge.
• Pumpe ausschließlich mit sinusförmiger Wechsel-
spannung betreiben.
• Schalthäufigkeit berücksichtigen:
- Ein-/Ausschaltungen über Netzspannung
≤ 100/24 h.
- ≤ 20/h bei einer Schaltfrequenz von 1 min zwi-
schen Ein-/Ausschaltungen über Netzspannung.
• Elektrischen Anschluss über eine feste Anschlusslei-
tung mit einer Steckvorrichtung oder einem allpoligen
Schalter mit mindestens 3 mm Kontaktöffnungsweite
herstellen (VDE 0700/Teil 1).
• Zum Schutz vor Leckagewasser und zur Zugentla-
stung an der Kabelverschraubung eine Anschlusslei-
tung mit ausreichendem Außendurchmesser
verwenden (z. B. H05VV-F3G1,5).
• Bei Mediumtemperaturen über 90 °C eine wärmebe-
ständige Anschlussleitung verwenden.
• Sicherstellen, dass die Anschlussleitung weder Rohr-
leitungen noch Pumpe berührt.
Anschluss
Netzkabel Netzanschlusskabel montieren (Fig. 3):
1. Standard: 3-adriges umspritztes Kabel mit Messing
Aderendhülsen
2. Optional: Netzkabel mit 3-poligem Anschlussstecker
3. Optional: Wilo-Connectorkabel (Fig. 3, Pos. b)
•Kabelbelegung:
1 gelb/grün: PE (;)
2 blau: N
3 braun: L
• Arretierungsknopf des 3-poligen Pumpensteckers
herunterdrücken und den Stecker am
Steckeranschluss (12) des Regelmoduls anschließen,
bis er einrastet (Fig. 4).
