FIGURE 2 Matching
Transformer
Coax Cable
Parts List
Antenna Assembly
Start by placing the FreeVision antenna on a at
surface so that the molded “Winegard FreeVision”
Logo on the front of the unit is facing up, Figure 1.
Lift the forward elements up until the holes in the
elements line up.
With the holes lined up, install the UHF element by
inserting the threaded posts into the holes in the
forward elements. The threaded posts should extend
down towards the body of the FreeVision antenna.
Thread the supplied nuts on the back of the threaded
posts. DO NOT tighten at this time.
Thread the coax cable through the body of the
FreeVision antenna and connect it to the matching
transformer. See Figure 2.
FreeVision Antenna
WINEGARD
FREE VISION
UHF Elements
Nut (2)
FRONT of Antenna
Point Toward Stations
For an indoor installation, use the 6’ long mini coax
cable (provided). If a longer cable is desired, you can
use or add a standard RG59/U or RG6/U coax cable
to the mini coax cable as needed by using an FS-8100
cable to cable connector.
For an outdoor installation, connect the cable that will
run from the antenna into the building.
Remove and dispose of the rubber boot on the
matching transformer before installing the matching
transformer in the body of the FreeVision antenna as
shown in Figures 2 and 3.
Once the matching transformer is installed into the
body of the FreeVision antenna, slide one of the forks
of the matching transformer between the two forward
elements on the threaded post. Repeat this process
for the other post. See Figure 4.
Tighten the nuts making sure the matching transformer
is still connected.
FIGURE 4 Matching
Transformer
w/ fork ends
Nuts
Forward
Elements
U-Bolt
Mounting
Bracket
Mounting screw
and nut
Mounting Nut (2)
Matching
Transformer
1
FIGURE 3
Mini Coax
Cable
WINEGARD®Model FV-HD30 FreeVision™Antenna Ch. 7-51
Remove and dispose of the rubber boot on the
matching transformer.
FIGURE 1
WINEGARD
FREE VISION
Logo
HD
Label
Forks
Top side of
Antenna
(Designed for use with U.S. DTV frequencies).
Made in USA
2452195 Rev2
U.S. Patent D612,370 and Patent Pending

Mounting the antenna:
Location Selection:
The FreeVision antenna is intended as either an indoor
or an outdoor antenna. However it is important to
mention that all antennas perform at their maximum
outdoors. In most cases you will lose as much as half
of your signal by installing the antenna indoors.
Before deciding on a location for the FreeVision
antenna, determine which channels you want to
receive and where they are coming from. This will help
you determine the best location and direction to aim
the FreeVision antenna.
There are a couple of sources for this information.
Online: www.antennaweb.org or www.tvfool.com or
www.antennapoint.com
If you do not have internet access, contact Winegard
support at 800-788-4417.
Each of these sites have a feature that allows you to
enter your address and get a listing of likely channels
available in your area, including a listing of the
compass heading for each station’s tower.
For most locations, stations will only come from one
or two directions. If the compass headings are similar
(less than 30 degrees apart), the FreeVision can be
aimed between the two areas and receive signals from
each location.
The FreeVision antenna has an approximate range of
30 miles when installed outside. Any station outside
this range is less likely to be picked up by the antenna.
This range is reduced by any obstructions (such as
buildings, trees or hills) between the antenna and the
broadcast tower. This is true with any antenna.
Distance, obstructions and compass heading all play
a role in deciding on a location to permanently mount
the antenna. For this reason, it may be necessary to
try the antenna in several locations, checking signal
on multiple channels to determine the location that
will provide the best signal. Moving the antenna three
feet in one direction is often enough to change the
reception.
When mounting the antenna indoors, keep azimuth in
mind and try to mount the antenna so that it can look
out a window on the wall facing the broadcast tower.
Finally, select a location approximately 3 feet away
from other electronic devices. Electronics, including
the television itself, can interfere with the reception of
the antenna.
2
WINEGARD
FREE VISION
Mounting Holes

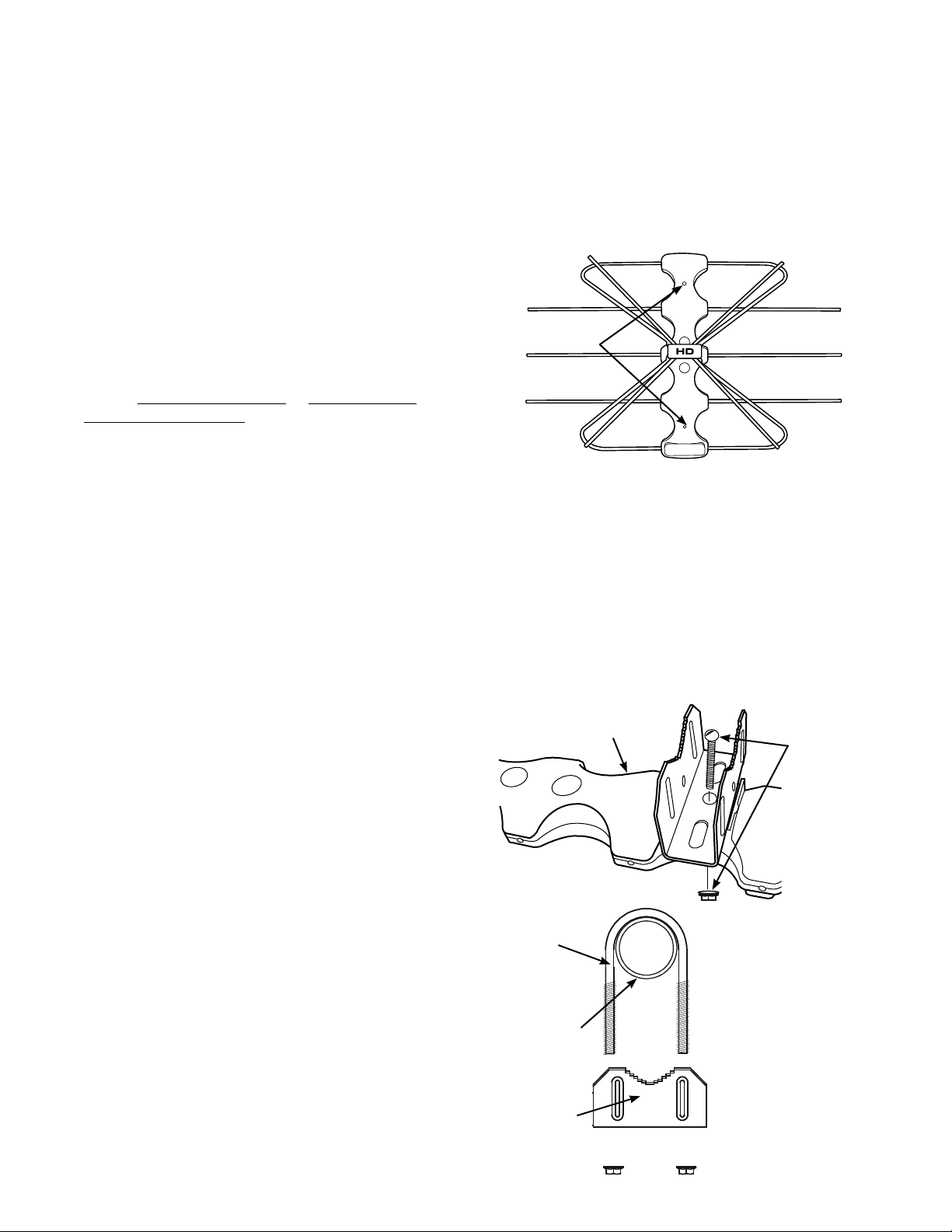

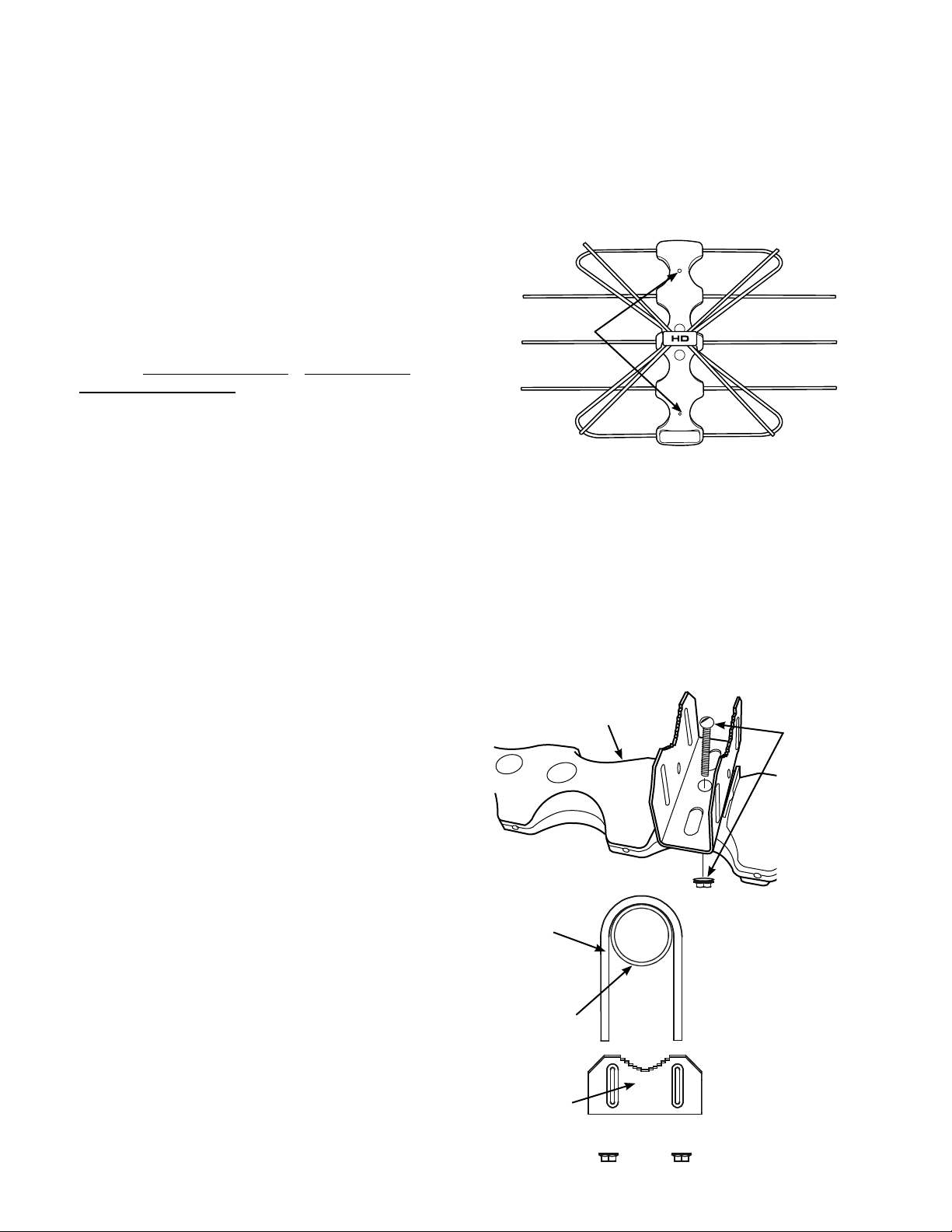

FIGURE 5
Mounting Options:
The FreeVision antenna is designed to be mounted
either of two ways:
Wall Mounting - The FreeVision has been designed
with holes to allow it to hang on a wall from a nail. See
Figure 5.
Mast Mounting - The FreeVision antenna comes with
a bracket and U-bolt to allow for mounting to a pipe or
mast. To use a pipe or mast for mounting the antenna,
rst attach the mast clamp to the FreeVision antenna.
On the back of the antenna, thread the nut onto
the screw holding the mast clamp to the FreeVision
antenna and tighten it as shown in Figure 6 below.
Once the clamp is attached, assemble the U-bolt
around the mast or pipe as shown in Figure 7 and
install the nuts securely to keep the antenna in place.
FIGURE 6
Mounting
Screw and
Nut
Back
FIGURE 7
Mast or Pipe
U-Bolt
Mast Clamp
2452195 Rev2

3
Attach the ‘HD’ label:
Remove the backing from the ‘HD’ label and carefully
place the label over the front of the UHF element so
that it covers the center block of the elements. See
Figure 8.
Getting the most out of the antenna:
The signal that you receive at the antenna is all the
signal the system will ever have. Ampliers can only
keep you from losing this signal as it runs to one or
more televisions. This is the reason that mounting
location and direction is so important.
An amplier may be required if:
The cable between the antenna and the television is
longer than 50 feet.
More than one television is connected to the antenna.
In these cases, contact your antenna dealer or Winegard
for the best amplier for your application.
The picture or sound freezes while I am watching a
channel or there are boxes in the picture.
This is often caused by a weak or intermittent
signal. Try moving the antenna to a better location or
aiming it directly at the tower for this channel.
Troubleshooting:
Issue: Possible cause:
Static or snow in the picture. Digital Television is all or nothing. This means that
the picture is either great or there isn’t one. Static
means there is interference between the digital
tuner and the television screen. If you have a digital
converter, one of the connections or the cable between
the converter and television may be bad.
Not getting channels. Several things can cause this:
- Try running a new channel scan on the TV or
converter box.
- A faulty connection between the antenna and the TV
or converter box.
- The matching transformer may have come loose
from the antenna.
-Try the antenna in a different location. There could be
something obstructing the signal.
One Channel is missing. Try turning the antenna 10 or 20 degrees in either
direction to avoid reections or better peak on the
signal.

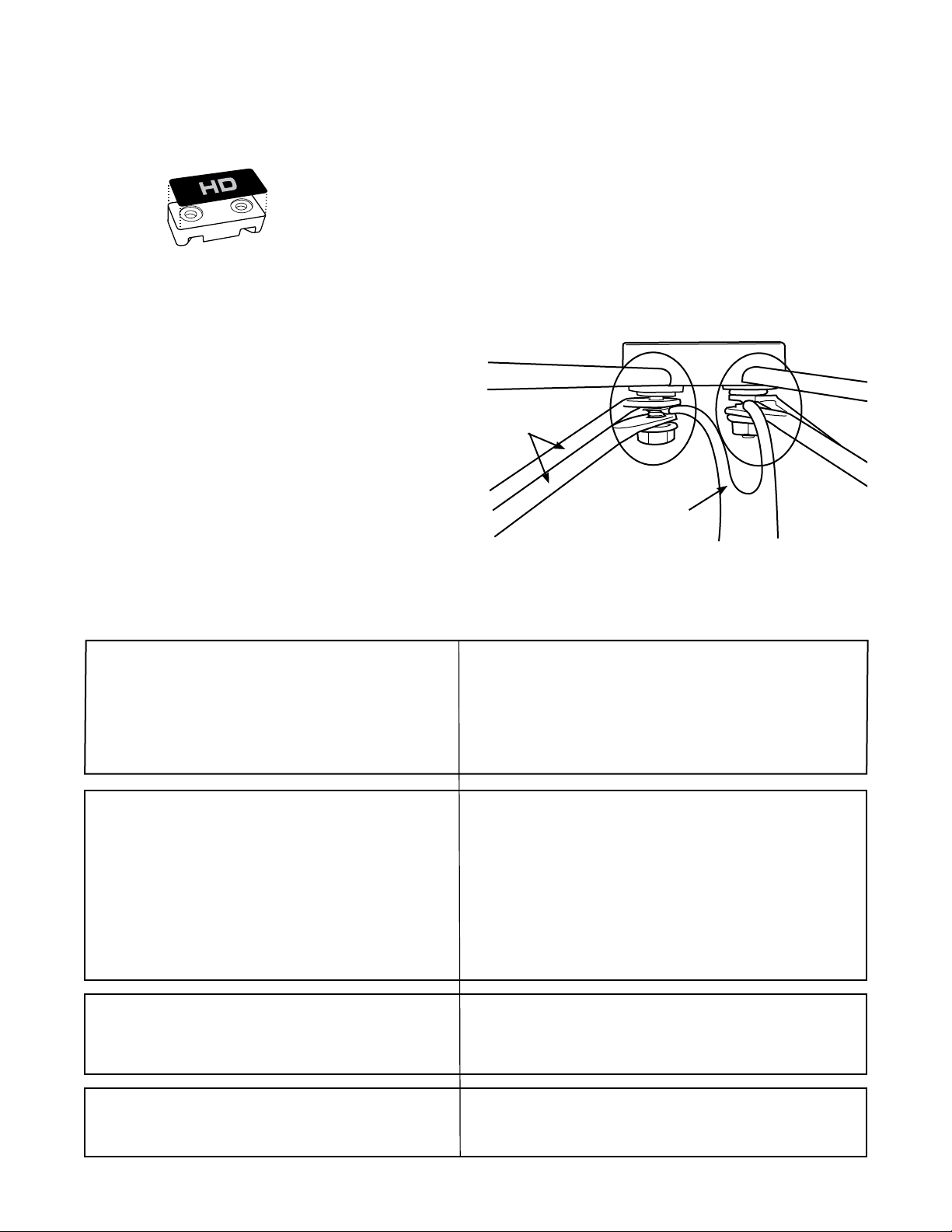

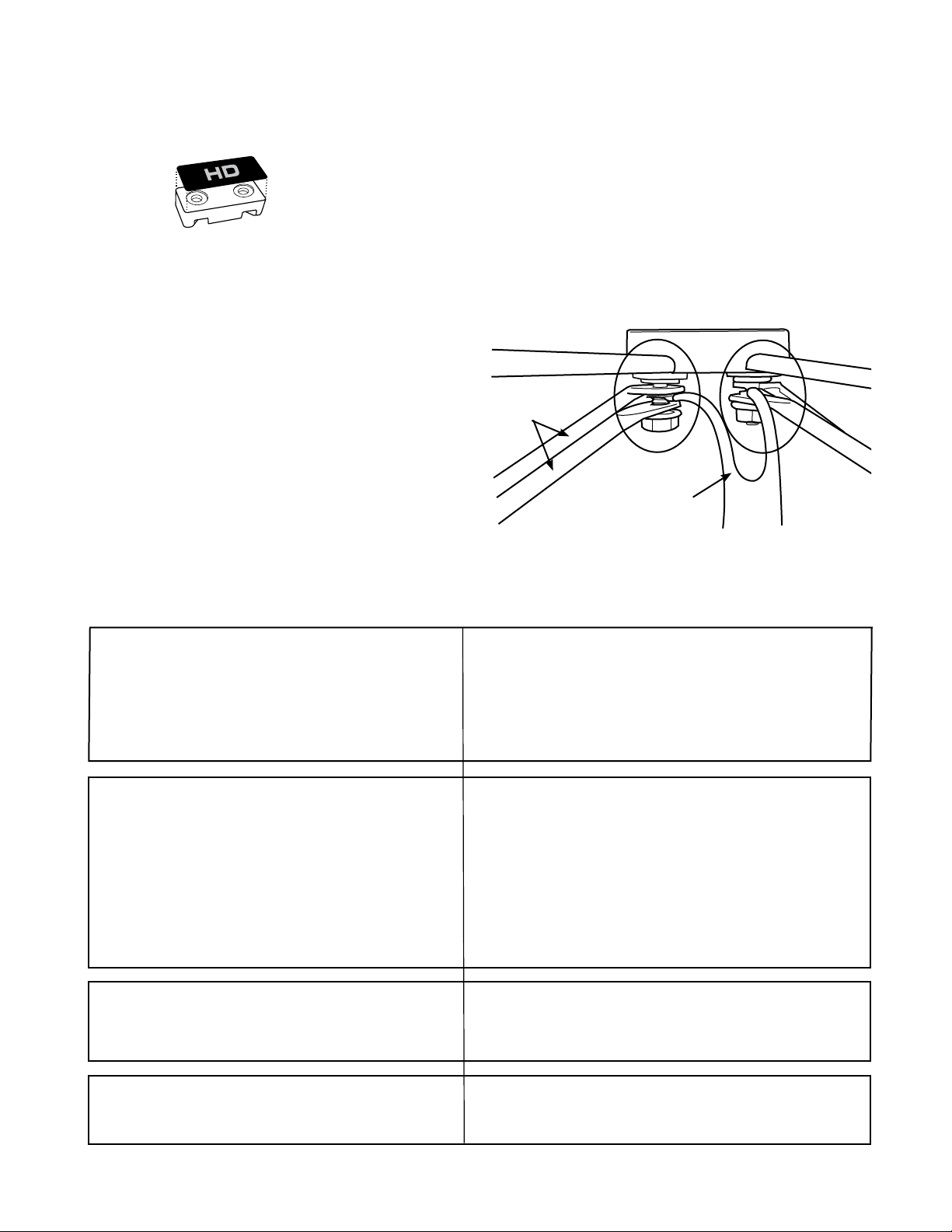

Painting the FreeVision antenna:
The FreeVision can be painted as long as the metal
prongs of the forward elements and the matching
transformer forks are not painted. See Figure 9. Your
antenna will not work if these areas are painted.
If you choose to paint the antenna, cover the two
circled areas with tape before painting.
You will also want to use a primer when painting the
antenna or the paint will easily ake.
FIGURE 9
Matching
Transformer
Forward
Elements
FIGURE 8

5
90 DAY LIMITED WARRANTY
Winegard Company warrants this Winegard product against any defects in materials or workmanship within 90 (ninety) days from date of
purchase. No warranty claim will be honored unless at the time the claim is made, you present proof of purchase to an authorized Winegard
dealer (if unknown, please contact Winegard Company, 3000 Kirkwood Street, Burlington, IA 52601-2000, Telephone [phone]).
Winegard Company (at its option) will either repair or replace the defective product at no charge to you. This warranty covers parts, but
does not cover any costs incurred in removal, shipping or reinstallation of the product. This limited warranty does not apply if the product
is damaged, deteriorates, malfunctions or fails from: misuse, improper installation, abuse, neglect, accident, tampering, modication of
the product as originally manufactured by Winegard, usage not in accordance with product instructions or acts of nature such as damage
caused by wind, lightning, ice or corrosive environments such as salt spray and acid rain.
The 90 Day Warranty is provided on the condition that the equipment is properly delivered with all handling and freight charges prepaid
to your Winegard dealer for return to our factory for repair or replacement. Winegard dealers will arrange for the replacement or repair and
return to you without charge the product which failed due to defective material or workmanship.
WINEGARD COMPANY WILL NOT ASSUME ANY LIABILITIES FOR ANY OTHER WARRANTIES, EXPRESS OR IMPLIED, MADE BY
ANY OTHER PERSON.
ALL OTHER WARRANTIES WHETHER EXPRESS, IMPLIED OR STATUTORY INCLUDING WARRANTIES OF FITNESS FOR A PAR-
TICULAR PURPOSE AND MERCHANTABILITY ARE LIMITED TO THE 90-DAY PERIOD OF THIS WARRANTY.
The foregoing shall be the sole and exclusive remedy of any person, whether in contract, tort or otherwise, and Winegard shall not be
liable for incidental or consequential damage or commercial loss, or from any other loss or damage except as set forth above.
Some states do not allow limitations on how long an implied warranty lasts, or the exclusion of limitation of incidental or consequential
damages, so the above limitations or exclusions may not apply to you.
This warranty gives you specic legal rights and you may also have other rights which vary from state to state.
Winegard Company • 3000 Kirkwood Street • Burlington, IA 52601 • 319/754-0600 Fax [phone] • www.winegard.com
Printed in U.S.A. © 2009 Winegard Company 2452195 Rev2 10/10
