WITA WS DELTA TWP 15 User manual

WS ZIRKULATIONS-
PUMPE DELTA
TWP 15
english françaisdeutsch
SEITE 2-11 PAGE 12-21 PAGE 22-31
Einbau- und
Betriebsanleitung
Installation and Operating Instructions
Notice de montage et d´utilisation
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 1 05.05.15 14:52

2 WS ZIRKULATIONSPUMPE DELTA TWP 15
INHALTSVERZEICHNIS
EG Konformitätserklärung . . . . . . . . . . . . . . . . . . .3
Technische Daten Delta TWP. . . . . . . . . . . . . . . . .4-5
Pumpeneinstellungen . . . . . . . . . . . . . . . . . . . . .5
Bedienung | Leuchtfeld . . . . . . . . . . . . . . . . . . .5
Montage . . . . . . . . . . . . . . . . . . . . . . . . . .6-8
Einbau | Elektrischer Anschluss | Inbetriebnahme . . . . . .6-7
Kennzeichnung von Hinweisen. . . . . . . . . . . . . . . .7
Personalqualifikation . . . . . . . . . . . . . . . . . . . .7
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . 9-10
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 2 05.05.15 14:52

WS ZIRKULATIONSPUMPE DELTA TWP 15 3
EG KONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass die die Produkte der
Serie Delta TWP 15, auf die sich diese EG-Konformitätserklärung
bezieht, mit den folgenden Normen und Richtlinien übereinstimmen:
Elektromagnetische Verträglichkeit Richtlinie 2004/108/EG
EN 55014-1 : 2006 + A1 : 2009 + A2 : 2011
EN 55014-2: 1997 + A1 : 2001 + A2 : 2008
EN 61000-3-2 : 2006 + A1 : 2009 + A2 : 2009
EN 61000-3-3 : 2008
Niederspannungsrichtlinie 2006/95/EG
EN 60335-1 : 2012
EN 60335-2-51 : 2003 + A1 : 2008 + A2 : 2012
Diese Erklärung wird verantwortlich
für den Hersteller abgegeben durch:
Bad Oeynhausen, 13.10.2014
Wilhelm Taake GmbH
Lieselotte Hallinger Böllingshöfen 85
Geschäftsführer D-32549 Bad Oeynhausen
deutsch
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 3 05.05.15 14:52

4 WS ZIRKULATIONSPUMPE DELTA TWP 15

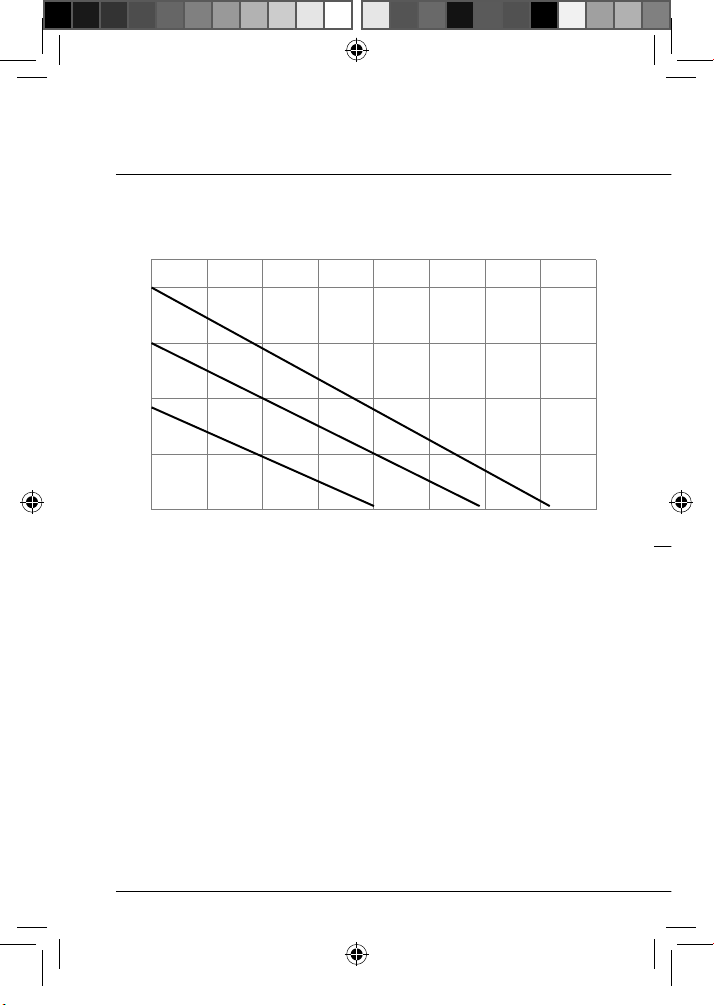

TECHNISCHE DATEN DELTA TWP
•3Konstantkennlinien•AnzeigedergewähltenKennlinie•Motorkurzschlussfest•max.10barBetriebsdruck•max.65°CWassertemperatur•Leistung2,5-8Watt•niroummantelterRotor•LaufradausTechnopolymerAnwendung
Die Brauchwasserpumpe wird zur Zirkulation in Ein- und Zweifamilienhäu-
sern mit einer Leitungslänge bis zu 50m eingesetzt.
H
1,00
0,75
0,50
0,25
0
(m)
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 Q m3/h
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 4 05.05.15 14:52

WS ZIRKULATIONSPUMPE DELTA TWP 15 5
TECHNISCHE DATEN DELTA TWP
PUMPENEINSTELLUNGEN
Allgemeines
Diese Einbau und Betriebsanleitung ist Bestandteil des Produktes und ent-
hält grundlegende Informationen, die bei Montage, Betrieb und Wartung
zu beachten sind. Aus diesem Grund muss sie unbedingt vor der Auf-
stellung vom Monteur und dem zuständigen Fachpersonal bzw. Betreiber
gelesen werden. Es sind nicht nur die allgemeinen genanten Sicherheits-
hinweise zu beachten sondern auch die in den anderen Abschnitten ge-
nannten speziellen Sicherheitshinweise. Dieser Anleitung ist eine Kopie der
EG-Konformitätserklärung beigefügt. Bei einer mit uns nicht abgestimmten
Änderung verliert diese ihre Gültigkeit.
Bedienung
Das Display leuchtet, sobald die Pumpe an die Versorgungsspannung an-
geschlossen wird. Durch die One-Touch Bedienung können drei verschie-
dene Leistungskurven ausgewählt werden. Die gewählte Kennlinie wird
durch das farbige Licht in der Taste angezeigt. Grün zeigt die niedrigste,
gelb die mittlere und rot die höchste Stufe an. Durch Auswahl der am
besten geeigneten Kennlinie wird die Pumpe optimal an das vorhandene
System angepasst.
Leuchtfeld Beschreibung
I Konstantdrehzahlstufe I
II Konstantdrehzahlstufe II
III Konstantdrehzahlstufe III
deutsch
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 5 05.05.15 14:52

6 WS ZIRKULATIONSPUMPE DELTA TWP 15
MONTAGE
Einbau
Der Einbau der Zirkulationspumpe erfolgt in der Leitung, in der Regel
direkt vor dem Brauchwasserspeicher und zwar so, dass das Wasser
von der letzten Zapfstelle über die Zirkulationsleitung in den Speicher
zurückgepumpt wird. Druckseitig ( Primärseitig ) der Pumpe muss ein
Rückschlagventil eingebaut werden, welches verhindert, dass die Pumpe
beim Öffnen des Zapfhahnes rückwärts durchströmt wird. An der Saug-
seite (sekundärseitig) der Pumpe wird zur Vereinfachung der Wartung eine
Absperrarmatur eingebaut. Spannungsfreie Montage mit waagerecht lie-
gendem Pumpenmotor durchführen (Richtungspfeil auf dem Pumpenge-
häuse zeigt die Flussrichtung an).
Bei Wärmedämmarbeiten darauf achten, dass der Pumpenmotor und das
Elektronikgehäuse nicht gedämmt werden.

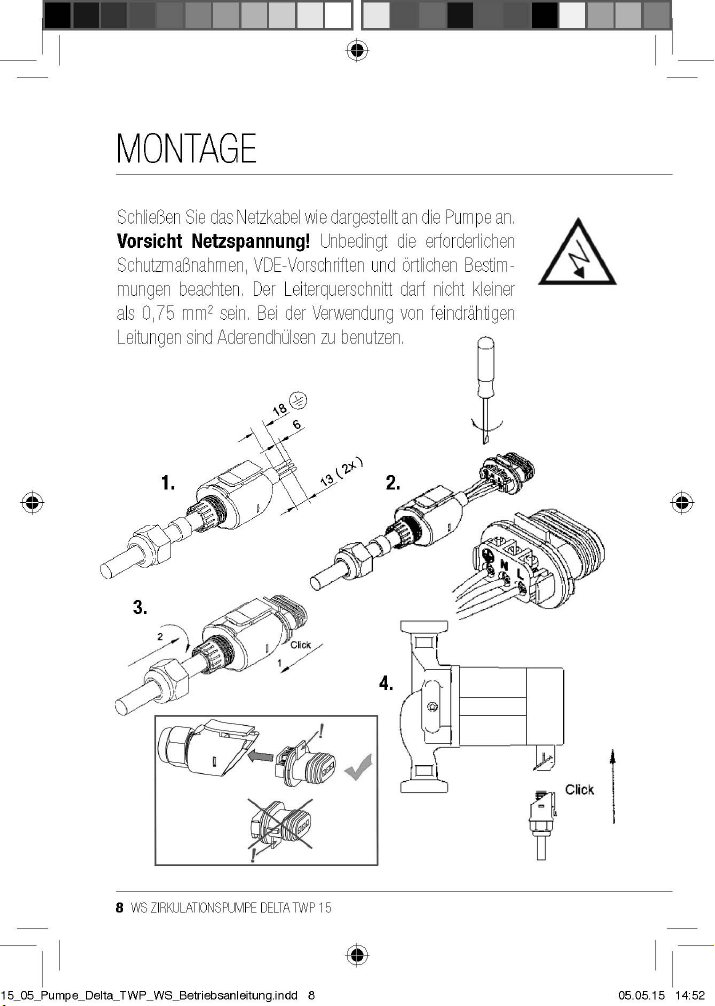

Elektrischer Anschluss
Alle Pumpen der Baureihe Delta TWP 15 sind für den Anschluss an
230 V AC / 50 Hz vorgesehen. Die Pumpen benötigen keinen Motor-
schutzschalter.
Inbetriebnahme
Vor der Inbetriebnahme der Pumpe ist die Anlage gründlich zu Spülen,
damit keine Verunreinigungen oder Fremdkörper in der Anlage verbleiben.
Danach ist die Anlage sorgfältig zu entlüften. Dazu ist die Überwurfmutter
der Pumpe etwas zulösen, damit die Luft aus der Pumpe entweichen
kann. Dann wir die Zuleitung vorsichtig geöffnet, bis an der Pumpe Wasser
austritt. Bitte beachten sie, dass der Elektrische Anschluss Wasser und
Feuchtigkeit geschützt wird, es wird empfohlen hierbei die Pumpe strom-
los zumachen.
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 6 05.05.15 14:52

WS ZIRKULATIONSPUMPE DELTA TWP 15 7
Danach wird die Überwurfmutter mit geeignetem Werkzeug angezogen
und die Pumpe kann in Betrieb genommen werden. Hörbare Strömungs-
geräusche weisen darauf hin, dass sich Luft im Rohrleitungssystem be-
findet. Gegebenenfalls muss dieser Vorgang wiederholt werden, in jedem
Fall sollte es vermieden werden das die Pumpe längere Zeit trocken läuft.
Kennzeichnung von Hinweisen in der Betriebsanleitung
Allgemeines Gefahrensymbol
Warnung! Gefahr von Personenschäden!
Die bestehenden Vorschriften zur
Unfallverhütung sind zu beachten.
Warnung! Gefahr durch elektrische Spannung!
Gefährdungen durch elektrische Energie sind
auszuschließen. Weisungen lokaler oder genereller
Vorschriften (z.B. IEC, VDE usw.) und der örtlichen
Energieunternehmen sind zu beachten.
Personalqualifikation
Das Personal für die Montage, Bedienung und Wartung muss die ent-
sprechende Qualifikation aufweisen.Verantwortungsbereich, Zuständigkeit
und Überwachung des Personals sind durch den Betreiber sicherzustellen.
Sollte das Personal nicht die erforderlichen Kenntnisse aufweisen, so ist
dieses entsprechend zu schulen oder zu unterweisen.
deutsch
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 7 05.05.15 14:52

WS ZIRKULATIONSPUMPE DELTA TWP 15 9
SICHERHEITSHINWEISE
Gefahren bei Nichtbeachtung der Sicherheitshinweise
Werden die Sicherheitshinweise nicht beachtet, kann dies eine Gefähr-
dung von Personen, Umwelt und Anlage zur Folge haben. Die Nichtbe-
achtung der Sicherheitshinweise führt zum Verlust jeglicher Schadener-
satzansprüche.
Mögliche Gefährdungen sind zum Beispiel:
•GefährdungenvonPersonendurchelektrischeund mechanische Einwirkungen.
•VersagenwichtigerFunktionenderAnlage.•GefährdungderUmweltdurchAustretenvonFlüssigkeitenin Folge eines Lecks.
•VersagenvorgeschriebenerReparatur-undWartungsarbeiten.Sicherheitsbewusstes Arbeiten
Die in dieser Anleitung aufgeführten Sicherheitshinweise und auch die
bestehenden nationalen Unfallverhütungsvorschriften sind zu beachten.
Bestehen außerdem interne Vorschriften des Betreibers der Anlage, so
sind auch diese zu beachten.
Sicherheitshinweise für den Betreiber
•Einevtl.vorhandenerBerührungsschutzvorsichbewegendenTeilen darf bei der sich in Betrieb befindlichen Anlage weder
entfernt noch außer Funktion gesetzt werden.
•SolltendurcheinLeckFlüssigkeitenaustreten,sosinddiesesoaufzufangen oder abzuleiten, dass keine Gefährdungen für Personen
oder die Umwelt entstehen können.
deutsch
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 9 05.05.15 14:52

10 WS ZIRKULATIONSPUMPE DELTA TWP 15
•GefährdungendurchelektrischeEnergiemüssenausgeschlossenwerden. Hierzu sind z.B. die Vorschriften des VDE und der lokalen
Energieversorgungsunternehmen zu beachten.
•SolltenanderAnlageGefahrendurchheißeoderkalteTeileauftreten,so müssen diese mit einem Berührungsschutz versehen werden.
•LeichtentzündlicheStoffesindvomProduktfernzuhalten.Sicherheitshinweise für Montage und Wartungsarbeiten
Der Betreiber der Anlage ist dafür verantwortlich, dass alle Montage oder
Wartungsarbeiten von qualifiziertem Fachpersonal vorgenommen werden.
Sie müssen sich vorher anhand der Bedienungsanleitung mit dem Produkt
vertraut gemacht haben. Arbeiten an der Pumpe sind grundsätzlich nur
im Stillstand der Anlage zulässig. Vorgeschriebene Vorgehensweisen zum
Stillsetzen sind gegebenenfalls aus der Betriebsanleitung zu entnehmen.
Nach Beendigung der Arbeiten sind alle Schutzeinrichtungen, wie zu Bei-
spiel ein Berührungsschutz wieder vorschriftsmäßig anzubringen.
Eigenmächtiger Umbau und Ersatzteilherstellung
Veränderungen oder Umbau des Produktes sind nur in vorheriger Abspra-
che mit dem Hersteller zulässig. Für Reparaturen sind nur Originalersatz-
teile zulässig. Es darf nur vom Hersteller zugelassenes Zubehör verwendet
werden. Werden andere Teile verwendet, so ist eine Haftung des Herstel-
lers für die daraus entstehenden Folgen ausgeschlossen.
SICHERHEITSHINWEISE
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 10 05.05.15 14:52

WS ZIRKULATIONSPUMPE DELTA TWP 15 11
NOTIZEN
deutsch
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 11 05.05.15 14:52

12 WS CIRCULATING PUMP DELTA TWP 15
TABLE OF CONTENTS
EC Declaration of conformity . . . . . . . . . . . . . . . . . 13
Technical data Delta TWP . . . . . . . . . . . . . . . . 14-15
Pump settings . . . . . . . . . . . . . . . . . . . . . . . 15
Operation | luminous field . . . . . . . . . . . . . . . . 15
Assembly . . . . . . . . . . . . . . . . . . . . . . . 16-18
Installation | Electrical connection | Commission . . . . . . 16-17
Labelling of instructions . . . . . . . . . . . . . . . . . 17
Personnel qualifications . . . . . . . . . . . . . . . . . . 17
Safety information . . . . . . . . . . . . . . . . . . . 19-20
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 12 05.05.15 14:52

WS CIRCULATING PUMP DELTA TWP 15 13
EC DECLARATION OF CONFORMITY
We declare with sole responsibility that the Delta TWP 15 series
products in the delivered design, to which this EC Declaration of
Conformity refers, fulfil the following standards and guidelines:
Electromagnetic Compatibility Directive 2004/108/EG
EN 55014-1: 2006 + A1: 2009 + A2: 2011
EN 55014-2: 1997 + A1: 2001 + A2: 2008
EN 61000-3-2: 2006 + A1: 2009 + A2: 2009
EN 61000-3-3: 2008
Low Voltage Guideline 2006/95/EG
EN 60335-1: 2012
EN 60335-2-51: 2003 + A1: 2008 + A2 : 2012
This declaration is submitted for and
on behalf of the manufacturer by:
english
Bad Oeynhausen, 13.10.2014
Wilhelm Taake GmbH
Lieselotte Hallinger Böllingshöfen 85
General Manager D-32549 Bad Oeynhausen
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 13 05.05.15 14:52

14 WS CIRCULATING PUMP DELTA TWP 15
TECHNICAL DATA DELTA TWP
•3Constantcharacteristiccurves•Displayoftheselectedcharacteristic curve
•Motorshort-circuitproof•Max.10baroperatingpressure•Characteristiccurve:•Max.65°Cwatertemperature•Output2.5-8Watt•StainlesssteelencasedRotor•TechnopolymerimpellerApplication
The service water pump is used for circulation in single and two-family
houses with a pipe length of up to 50m.
H
1,00
0,75
0,50
0,25
0
(m)
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 Q m3/h
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 14 05.05.15 14:52

WS CIRCULATING PUMP DELTA TWP 15 15
english
TECHNICAL DATA DELTA TWP
PUMP SETTINGS
General information
This installation and operating manual is part of the product and con-
tains general information to be observed for installation, operation and
maintenance. For this reason, the installer, responsible technical personnel
and owner-operator must always read it before installing the system. Not
only the generally recognised safety instructions must be complied with
but also the special safety information in the other sections. This manual
includes a copy of the EC Declaration of Conformity. It loses its validity if a
change is made which has not been approved by us.
Operation
This display lights up as soon as the pump is connected to the supply
voltage. The one-touch operation can be used to select three different
performance curves. The selected curve is displayed by the coloured light
in the button. Green displays the lowest, yellow the middle, and red the
highest level. Selecting the most suitable curve optimally adapts the pump
totheexistingsystem.Luminous field Description
I Constant speed level I
II Constant speed level II
III Constant speed level III
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 15 05.05.15 14:52

16 WS CIRCULATING PUMP DELTA TWP 15
ASSEMBLY
Installation
The circulating pump is installed in the pipeline and as a rule, direct-
ly upstream of the service water reservoir in such a way that the water
from the last tap is pumped back to the reservoir through the circulating
pipeline. A check valve must be installed on the pump‘s discharge side
(primary side) to prevent pump backflow when the tap is opened. A shut-
off valve is installed on the pump‘s inlet side (secondary side) to make
servicing easier. Assemble the pump with the horizontally positioned pump
motor when the power is shut off (the arrow on the pump housing shows
the direction of flow). Ensure when performing the heat insulation work
that the pump motor and the electronic housing are not insulated.
Electrical connection
All of the Delta TWP 15 series pumps are intended for a 230 V AC /
50 Hz connection. The pumps do not require a motor circuit-breaker.
Startup
The system must be thoroughly flushed before the pump is started up to
prevent contaminants or foreign bodies from remaining in the system. The
system must then be thoroughly vented. The pump‘s union nut must be
slightly loosened for this to allow the air to escape from the pump. The
supply line is then carefully opened until water leaks out on the pump.
Please ensure that the electrical connection is protected against water and
moisture. It is recommended that the pump be deactivated for this.
A suitable tool is then used to tighten the union nut and the pump can
be started up. Audible flow noises indicate that air is present in the pipe
system. This process may need to be repeated and in any case, the pump
must be prevented from running dry for prolonged periods.
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 16 05.05.15 14:52

WS CIRCULATING PUMP DELTA TWP 15 17
english
Labelling of information in the operating manual
General hazard symbol
Warning! Risk of personal injury!
Always comply with the applicable
accident prevention regulations.
Warning! Hazard due to electrical voltage!
Endangerment due to electrical energy must be ruled out.
Instructions of local or general regulations
(e.g. IEC, VDE etc.) and of the local power utility
must be complied with.
Personnel qualifications
The personnel for the assembly, operation and maintenance must have
appropriate qualifications. The owner-operator must ensure the spheres of
responsibility, competence and supervision of the personnel. Personnel
not having the required knowledge must be trained or instructed accor-
dingly.
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 17 05.05.15 14:52

WS CIRCULATING PUMP DELTA TWP 15 19
english
SAFETY INFORMATION
Hazard due to non-compliance with the safety instructions
Non-compliance with the safety instructions can result in endangerment of
persons, the environment and the system. Non-compliance with the safety
instructions invalidates every claim to compensation for damages.
of fluids when a leak occurs.
Working with an awareness of safety
accident prevention regulations must be complied with.
Any additional internal regulations of the system‘s owner-operator must
also be observed.
Safety information for the owner-operator
be removed nor deactivated when the system is operating.
prevent personal endangerment or hazards to the environment.
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 19 05.05.15 14:52

20 WS CIRCULATING PUMP DELTA TWP 15
The VDE regulations and those of the local power utilities,
must be provided with contact protection.
Safety information for assembly and maintenance work
The system‘s owner-operator is responsible for ensuring that all assembly
and maintenance work is solely performed by qualified technicians.
They must first read the operating manual to familiarise themselves with
the product. Work on the pump is generally only permitted when the sys-
tem is shut down. The specified procedure for shutting down the system
can be found in the operating manual.
All of the protective devices, such as contact protection, must be properly
reinstalled upon completion of the work.
Unauthorised conversions and spare parts production
Changes or conversions of the product are only permitted with the prior
consent of the manufacturer. Solely original parts are permitted for repairs.
Solely those accessories approved by the manufacturer may be used.The
use of other components release the manufacturer from liability for any
resulting consequences.
SAFETY INFORMATION
15_05_Pumpe_Delta_TWP_WS_Betriebsanleitung.indd 20 05.05.15 14:52
