XciteRC X-PERT X90T User manual

Bedienungsanleitung
Manual
Mode d‘emploi
www.XciteRC.com
#52200000 X-pert Charger X90T AC/DC
X90T
CHARGER

2X-pert Charger X90T
DE
Einführung
Impressum
Diese Bedienungsanleitung ist eine Publikation der
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: [phone]
Fax: [phone]
E-Mail: [email protected]
Web: www.XciteRC.com
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet
werden.
KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN!
Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com
© Copyright 2016 by XciteRC-Modellbau GmbH & Co. KG
Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ............................................................................................................ 3
Lieferumfang ..............................................................................................................................................3
Erklärung der Gefahrensymbole ................................................................................................................. 3
SICHERHEITSHINWEISE............................................................................................................................3
Laden von Akkus........................................................................................................................................ 4
Übersicht.................................................................................................................................................... 5
Inbetriebnahme ..........................................................................................................................................6
Funktionsübersicht .....................................................................................................................................7

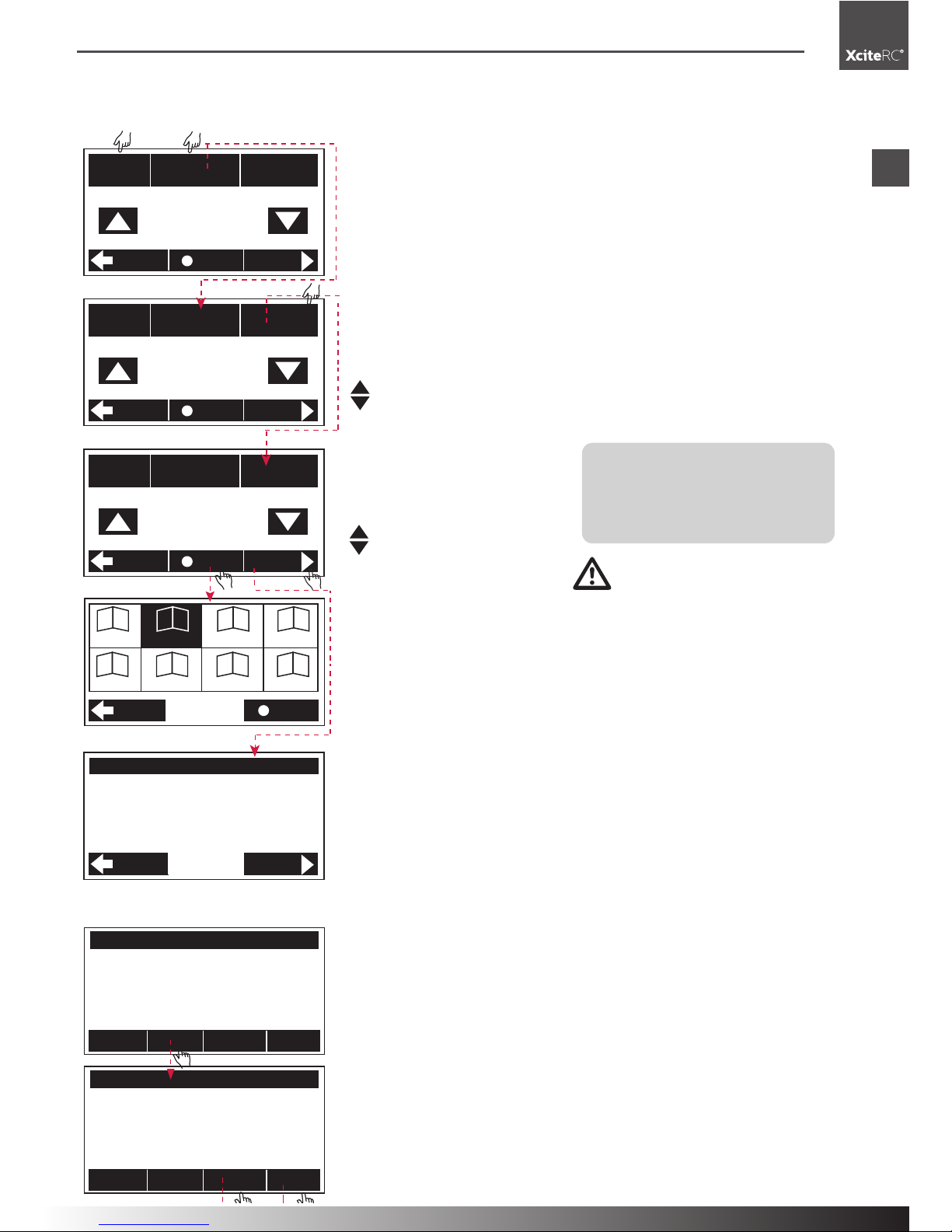

Ladegerät - Grundeinstellungen..................................................................................................................7
Akku anschließen ....................................................................................................................................... 8
Ladeverfahren - Ladeparameter einstellen: .................................................................................................9
Ladevorgang ............................................................................................................................................10
Lademodus ..............................................................................................................................................11
Ladeende .................................................................................................................................................12
Modus Einzelzellen-Spannungen/Innenwiderstand ................................................................................... 12

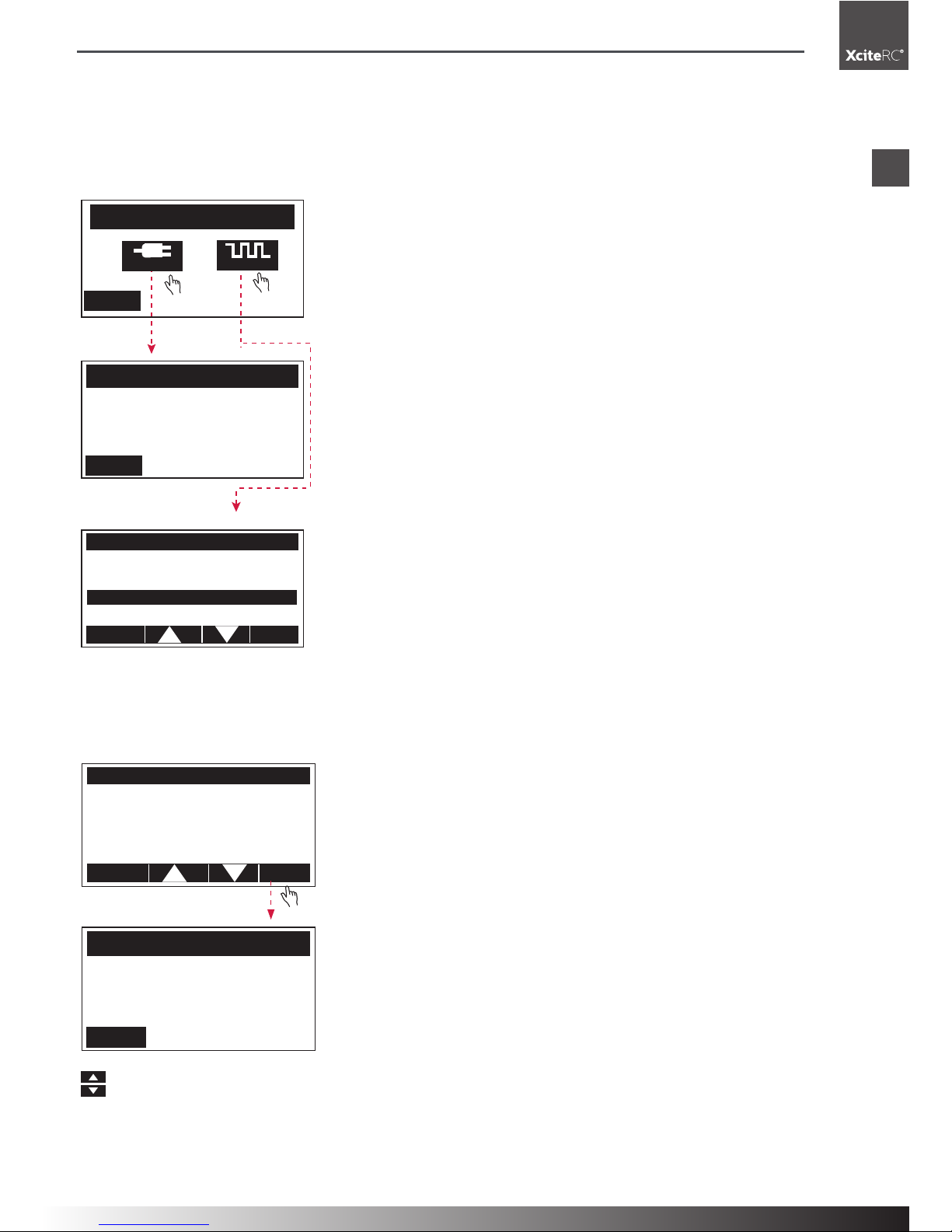

Modus Servotester - USB.........................................................................................................................13
Modus Netzteil ......................................................................................................................................... 13

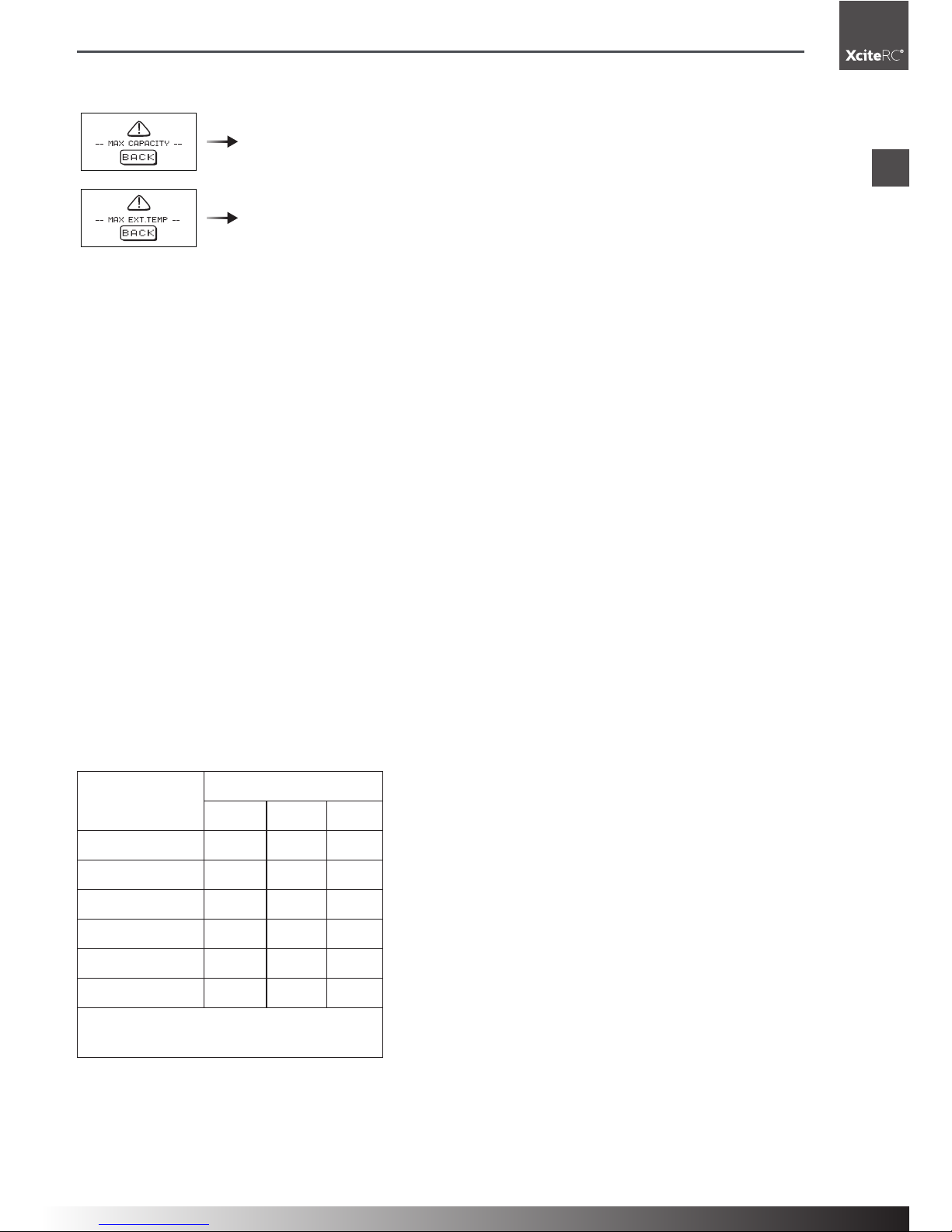

Fehlermeldungen und ihre Bedeutung ......................................................................................................14
Technische Daten ..................................................................................................................................... 15
HINWEISE ZUM UMWELTSCHUTZ ..........................................................................................................16
Konformitätserklärung...............................................................................................................................49

3
X-pert Charger X90T
DE
Bestimmungsgemäße Verwendung
Vielen Dank für den Kauf des X-pert Chargers X90 Touch von XciteRC. Die vorliegende Bedienungsanleitung
enthält wichtige Hinweise für den Betrieb Ihres neuen Ladegeräts. Lesen Sie deshalb, bevor Sie das
Ladegerät in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch,
damit Sie Ihr Ladegerät gefahrlos betreiben können.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Bestimmungsgemäße Verwendung
Der X-pert Charger X90T ist zur Ladung aller im Modellbaubereich verwendeter Nickel-Cadmium (NiCd),
Nickel-Metallhydrid (NiMH), Lithium-Ionen (LiIo), Lithium-Polymer (LiPo), Lithium-Ferrit (LiFe) oder Bleiakkus
(Pb) mit den in den technischen Daten angegebenen Nennspannungen geeignet. Das Ladegerät wird an
eine Netzspannung von 100 - 240 V AC 50/60 Hz oder mobil an eine 12 V - Autobatterie angeschlossen.
Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die
Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.
Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedie-
nungsanleitung und auf der Verpackung!
Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit
diesem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie
bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der
Sicherheitshinweise führen zum Erlöschen der Gewährleistung.
Lieferumfang
Ladegerät
Netzkabel
Balanceradapter und Ladekabel
Bedienungsanleitung
Erklärung der Gefahrensymbole
WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden!
Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinwei-
se dienen auch zu Ihrer eigenen Sicherheit und der anderer Personen!
ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missach-
tung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.
Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.
Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.
SICHERHEITSHINWEISE
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge-
schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen,
übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleis-
tung.
• Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie

4X-pert Charger X90T
DE
Sicherheitshinweise
von Kindern oder Haustieren verschluckt werden können!
• WARNUNG: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Kompo-
nenten von Kindern fern – Unfall- und Verletzungsgefahr!
• WARNUNG: das Ladegerät und die Anschlussbuchsen dürfen aus Sicherheitsgründen und den
CE-Zulassungsbestimmungen nicht geöffnet, verändert oder modifiziert werden. Verwenden Sie nur die
Original-Anschlusskabel - Brandgefahr!
• WARNUNG: nicht im Freien verwenden. Das Ladegerät vor Feuchtigkeit, Regen und Hitze schützen
- Brandgefahr!
• WARNUNG: nicht geeignet zum Laden von Akkus mit integrierter Ladeelektronik wie z.B. Kamera-
oder Notebookakkus, die Abschaltung des Ladegerätes funktioniert hier in der Regel nicht - der Akku
kann zerstört werden, außerdem Brandgefahr- bzw. Explosionsgefahr!
• WARNUNG: schließen Sie das Ladegerät nur an eine geeignete und ausreichend dimensionierte
Stromversorgung an. Das Ladegerät ist für 12 V DC oder 100 - 240 V AC geeignet. Schließen Sie immer
nur einen Eingang an, schließen Sie nie eine Wechselspannung an den 12 V DC Eingang oder eine Gleich-
spannung an den 100 - 240 V AC - Brandgefahr!
• WARNUNG: Ist das Ladegerät eine eine im KFZ eingebaute Autobatterie angeschlossen, Motor
abstellen. Während des Ladevorgangs kein zusätzliches Autobatterie-Ladegerät anschließen - Brand-
gefahr!
• WARNUNG: auf ausreichende Kühlung achten! Die Öffnungen im Gehäuse dürfen nicht abgedeckt
werden - Brandgefahr!
• WARNUNG: stellen Sie das Ladegerät und den angeschlossenen Akku während des Ladevorgangs
auf eine feuerfeste Unterlage. Ladevorgang permanent durch einen Erwachsenen überwachen – Brand-
gefahr!
• WARNUNG: vor dem Start des Ladevorgangs den korrekten Zellentyp (z.B. NiMH oder LiPo) aus-
wählen. Niemals mit falsch eingestelltem Zellentyp laden. Maximalen Ladestrom laut Herstellerangabe
des Akkuherstellers überprüfen - Brandgefahr!
• WARNUNG: niemals Ladekabel untereinander oder mit den Anschlusskabeln verbinden - Brand-
gefahr!
• WARNUNG: immer nur einen Akku an den Ladeausgang anschließen. Werden mehrere Akkus
parallel oder in Reihe angeschlossen, unbedingt auf gleichen Zellentyp, Zellenzahl, Kapazität und Lade-
zustand achten - Brandgefahr!
• Keine entzündlichen Gegenstände in der Umgebung des Ladegeräts lagern.
• Ladegerät nach Gebrauch von der Stromversorgung trennen.
Laden von Akkus
• WARNUNG: NiMH oder Bleiakkus werden in der Regel mit einem 1/10 des Nennwertes der Kapa-
zitätsangabe geladen (z. B. bei einer Kapazitätsangabe von 2.0 Ah beträgt der Normalladestrom 200 mA).
Nur bei ausdrücklich als schnellladefähig bezeichneten Akkus darf der Normalladestrom überschritten
werden - Brand- bzw. Explosionsgefahr!
• WARNUNG: Lithium-Akkus (LiPo, Li-Ion oder LiFe) werden in der Regel mit 1 C geladen, d.h.
bei einer Kapazitätsangabe von 2.0 Ah beträgt der Ladestrom 2 A. Ist auf dem Akku kein maximaler
Ladestrom (oder Lade C-Rate) vermerkt, darf 1 C keinesfalls überschritten werden. Nur bei ausdrücklich
als schnellladefähig bezeichneten Akkus darf der Normalladestrom überschritten werden - Brand- bzw
Explosionsgefahr!
• Bei neuen oder lange gelagerten NiMH-Akkus kann es im Delta-Peak Modus zu einer vorzeitigen Ab-

5
X-pert Charger X90T
DE
Sicherheitshinweise · Übersicht
schaltung kommen. Neue Akkus erreichen in der Regel erst nach mehreren Ladungen ihre volle Kapazität.
• WARNUNG: hat ein Akkupack nach Ladeende keine gleichmäßige Temperatur oder ist gar eine
Zelle wesentlich wärmer als alle anderen, deutet dies auf einen Defekt dieser Zelle hin. Diesen Akkupack
auf keinen Fall weiter verwenden, sondern bei einer Sammelstelle entsorgen - Brand- bzw. Explosions-
gefahr!
• BEACHTE: der maximal mögliche Ladestrom kann durch die Leistung des Ladegerätes beschränkt
werden und erreicht daher nicht immer den voreingestellten Wert. Wollen Sie z.B. mit einem 50 W-Lade-
gerät einen 3S LiPo-Akku aufladen, kann das Ladegerät bei der Akku-Nennspannung von 11.1 V nur ca.
4.5 A Ladestrom abgeben.
• WARNUNG: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw.
Explosionsgefahr!
• WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen –
Brandgefahr – bzw. Explosionsgefahr!
• WARNUNG: Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus – Brandge-
fahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!
• WARNUNG: Versuchen Sie nie, nicht wiederaufladbare Batterien an einem Ladegerät aufzuladen –
Brandgefahr- bzw. Explosionsgefahr!
• WARNUNG: Zellen vor der Ladung abkühlen lassen, niemals heiße Zellen aufladen – Brandgefahr-
bzw. Explosionsgefahr!
• WARNUNG: Entnehmen Sie die Akkus zum Laden aus dem Gerät. Niemals Akkus aufladen, die fest
in ein Gerät eingebaut sind – Brandgefahr- bzw. Explosionsgefahr!
• BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller
oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden.
• BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach-
geladen werden, da es ansonsten bedingt durch die typenspezifische Selbstentladung zur Tiefentladung
und somit Zerstörung der Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte
RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.
Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten
Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung
ausgeschlossen.
Übersicht
Balancer-Anschluss
2-6S Lithium XH-Stecker
100 - 240 V AC
LCD-Touch Display
Ladeausgang
Lüfter
USB-Buchse
5 V / 3A
Temperatursensor
(optional)
Servo / PPM-Ausgang
USB-Anschluss
(für Firmware-Updates
und PC-Software) -
nicht benutzt
11 - 18 V DC
- +

6X-pert Charger X90T
DE
Inbetriebnahme
+-
WARNUNG: verwenden Sie nur Akkus mit XH-Balancerstecker. Versuchen Sie nie, Balancerstecker
anderer Typen direkt mit dem Ladegerät zu verbinden! Der Stecker oder das Ladegerät kann dabei
beschädigt werden oder schlimmer der Akku in Brand geraten oder explodieren! Verwenden Sie
gegebenenfalls ein geeignetes Adapterkabel.
XH
XH
EH / PQ / TP
Inbetriebnahme
Verbinden Sie das beiliegende Netzkabel mit dem Ladegerät. Schließen Sie das Ladegerät anschließend an
eine Steckdose mit 100-240 V AC an. Oder verbinden Sie das Ladegerät über das Kabel mit dem gelben
XT60-Stecker mit einer 12 V Autobatterie oder einem Netzteil mit 11 - 18 V DC und einer Leistung von min.
150 W.
WARNUNG: Schließen Sie immer nur einen Eingang an, schließen Sie nie eine Wechselspannung an
den 12 V DC Eingang oder eine Gleichspannung an den 100 - 240 V AC - Brandgefahr!
Akkutyp Spannung/Zelle Ladeschluss-
spannung/Zelle
Schnell-
ladung
Entladeschlussspannung/Zelle
NiCd/NiMH 1.2 V 1 - 2 C NiCd: 0.85 V - NiMH: 1.0 V
LiIo 3.6 V (oder 3.7 V - Akku-
aufdruck beachten!)
4.1 V (4.2 V) max.
1 C
2.5 V
LiPo 3.7 V 4.2 V 1 - 2 C 3.0 V
LiFe 3.3 V 3.6 V 1 - 4 C 2.0 V
Pb 2.0 V 2.46 V 1 C 1.75 V
Das Ladegerät wird ausschließlich über den großen Touchscreen gesteuert. Drücken Sie kurz mit einem
Finger auf das gewünschte Feld im Display um die zugehörige Funktion zu aktivieren.

7
X-pert Charger X90T
DE
Funktionsübersicht · Grundeinstellungen
Funktionsübersicht
Drücken Sie die Pfeiltasten oder um zwischen den Ladespeichern zu wechseln. Ein Druck auf die Sym-
bole startet den entsprechenden Modus.
BCHG
1)
2)
3)
4)
5)
6)
7)
8)
9)
1
0)
:
LS> LiPo CHG
6S 2.2A
BCHG CHG DCHG CYCLE
SET BATT
Ω
POWERMISC
POWER
MISC
BATT
Ω
SET
DCHG
CYCLE
CHG
LS> LiPo CHG
6S 2.2A
Ladespeicher auswählen
Anzeige des Ladespeichers
Modus Balancer-Laden - für Lithium-Akkus 2-6S
Modus Laden - für 1S Li- oder NiCd- / NiMH- / Pb-Akkus, nicht für 2-6S Li-Akkus verwenden!
Modus Entladen
Modus Cycle
Einstellungen
Einzelzellen-Spannungen anzeigen
Modus USB / Servotest
Modus Netzteil
* LS: letzte Einstellung
WARNUNG: vor dem Start des Ladevorgangs den korrekten Zellentyp (z.B. NiMH oder LiPo) und
Lademodus auswählen. Niemals mit falsch eingestelltem Zellentyp laden. Maximalen Ladestrom laut Herstel-
lerangabe des Akkuherstellers überprüfen - Brandgefahr!
Ladegerät - Grundeinstellungen
Stellen Sie vor der ersten Inbetriebnahme alle Parameter im USER Setup korrekt ein.
USER SE TUP (5/5)
PB DCHG Cut 1.50V
NiMH DCHG Cut 1.00V
NiCD DCHG Cut 0.80V
LiIo CHG Cut 4.10V
LiIo DCHG Cut 3.10V
BACK NEXT
:
:
:
:
:
US ER SE TUP (4/5)
LiPo CHG Cut 4.20V
LiPo DCHG Cut 3.20V
LiFe CHG Cut 3.60V
LiFe DCHG Cut 2.00V
PB CHG Cut 2.40V
BACK NEXT
:
:
:
:
:
US ER SE TUP (3/5)
Nixx Cycle Mode C->D
Nixx Cycle Cnt 2 T
Cycle Wastertime 5Min
NiMH DeltaV 7mv
NiCd DeltaV 10mv
BACK NEXT
:
:
:
:
:
US ER SE TUP (2/5)
Input Cut 10.0V
Safety Timer 240min
Int.Cut-Off 80℃
Temp.Cut-Off 60℃
Max Out CAPA 10.1AH
BACK NEXT
:
:
:
:
:
US ER SE TUP (1/5)
Back Light 80%
LCD Contrast 40
Button Sound ON
Buzzer Sound ON
Max Out Watt 80W
BACK NEXT
:
:
:
:
:
Parameter
LED Hintergrundbeleuchtung
LCD Kontrast
Tastentöne
Warntöne
Max. Ausgangsleistung
20 - 80%
30 - 60
an / aus
an / aus
80 - 80 W
Unterspannungsabschaltung
Sicherheitstimer
Abschalttemperatur intern
Akku-Abschalttemperatur
Max. Kapazität
10.0 - 18.0 V
10 - 600 Min.
50 - 80°C
50 - 80°C
500 mAh - 50 Ah
NiXX Cycle-Mode
Anzahl der Zyklen
Pause zwischen den Zyklen
NiMH ∆P
NiCd ∆P
C (Laden) -> D (Entladen) / D -> C
1 - 5 Mal
5 - 60 Min.
5 - 25 mV
5 - 20 mV
LiPo-Ladeschlussspannung
LiPo-Entladeschlussspannung
LiFe-Ladeschlussspannung
LiFe-Entladeschlussspannung
Pb-Ladeschlussspannung
4.00 - 4.25 V
3.00 - 4.00 V
3.50 - 3.70 V
1.80 - 3.30 V
2.00 - 2.50 V
Pb-Entladeschlussspannung
NiMH-Entladeschlussspannung
NiCd-Entladeschlussspannung
LiIo-Ladeschlussspannung
LiIo-Entladeschlussspannung
1.20 - 2.00 V
0.80 - 1.50 V
0.50 - 1.50 V
4.00 - 4.15 V
3.00 - 3.90 V
Wert erhöhen
Wert senken
sichern und zurück

8X-pert Charger X90T
DE
Akku anschließen

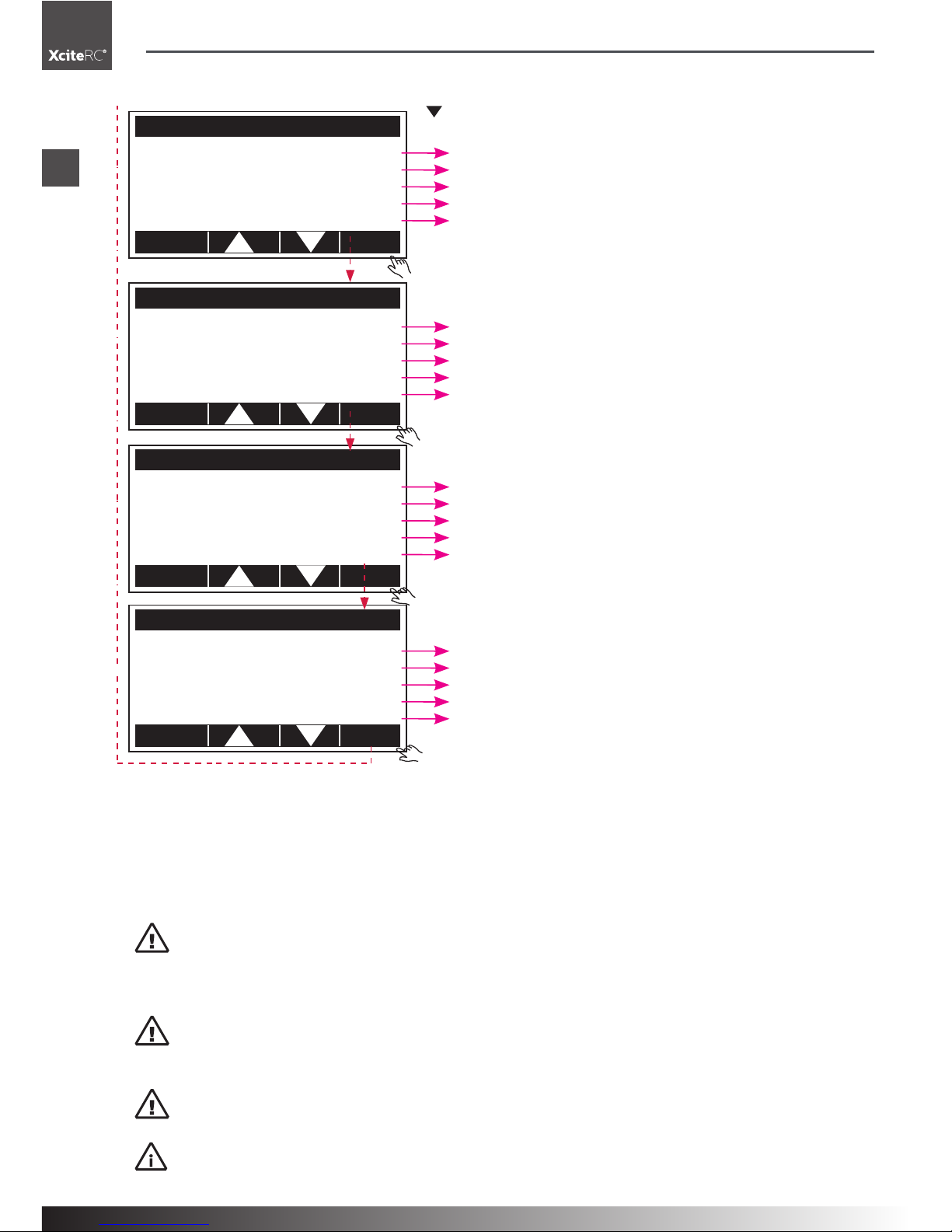

USER S E T U P (5/5)
PB DCHG Cut 1.50V
NiMH DCHG Cut 1.00V
NiCD DCHG Cut 0.80V
LiIo CHG Cut 4.10V
LiIo DCHG Cut 3.10V
BACK NEXT
:
:
:
:
:
USER S E T U P (4/5)
LiPo CHG Cut 4.20V
LiPo DCHG Cut 3.20V
LiFe CHG Cut 3.60V
LiFe DCHG Cut 2.00V
PB CHG Cut 2.40V
BACK NEXT
:
:
:
:
:
USER S E T U P (3/5)
Nixx Cycle Mode C->D
Nixx Cycle Cnt 2 T
Cycle Wastertime 5Min
NiMH DeltaV 7mv
NiCd DeltaV 10mv
BACK NEXT
:
:
:
:
:
USER S E T U P (2/5)
Input Cut 10.0V
Safety Timer 240min
Int.Cut-Off 80℃
Temp.Cut-Off 60℃
Max Out CAPA 10.1AH
BACK NEXT
:
:
:
:
:
USER S E T U P (1/5)
Back Light 80%
LCD Contrast 40
Button Sound ON
Buzzer Sound ON
Max Out Watt 80W
BACK NEXT
:
:
:
:
:
Parameter
LED Hintergrundbeleuchtung
LCD Kontrast
Tastentöne
Warntöne
Max. Ausgangsleistung
20 - 80%
30 - 60
an / aus
an / aus
80 - 80 W
Unterspannungsabschaltung
Sicherheitstimer
Abschalttemperatur intern
Akku-Abschalttemperatur
Max. Kapazität
10.0 - 18.0 V
10 - 600 Min.
50 - 80°C
50 - 80°C
500 mAh - 50 Ah
NiXX Cycle-Mode
Anzahl der Zyklen
Pause zwischen den Zyklen
NiMH ∆P
NiCd ∆P
C (Laden) -> D (Entladen) / D -> C
1 - 5 Mal
5 - 60 Min.
5 - 25 mV
5 - 20 mV
LiPo-Ladeschlussspannung
LiPo-Entladeschlussspannung
LiFe-Ladeschlussspannung
LiFe-Entladeschlussspannung
Pb-Ladeschlussspannung
4.00 - 4.25 V
3.00 - 4.00 V
3.50 - 3.70 V
1.80 - 3.30 V
2.00 - 2.50 V
Pb-Entladeschlussspannung
NiMH-Entladeschlussspannung
NiCd-Entladeschlussspannung
LiIo-Ladeschlussspannung
LiIo-Entladeschlussspannung
1.20 - 2.00 V
0.80 - 1.50 V
0.50 - 1.50 V
4.00 - 4.15 V
3.00 - 3.90 V
Wert erhöhen
Wert senken
sichern und zurück
Akku anschließen
NiMH- oder Bleiakkus (Pb): stecken Sie zuerst das Ladekabel in die 4 mm Buchsen auf der Seite des
Ladegerätes. Schließen Sie nun den Akku an.
Lithium-Akkus: Balanceradapterplatine am Ladegerät anstecken - das Stecksystem ist verpolungssicher,
achten Sie auf die seitlichen Führungen. Anschließend verbinden Sie das Ladekabel mit den 4 mm Buchsen
auf der Seite des Ladegerätes. Schließen Sie nun den Akku an die Balanceradapterplatine und Ladekabel an.
• WARNUNG: verwenden Sie nur Akkus mit XH-Balancerstecker. Versuchen Sie nie, Balancerstecker
anderer Typen direkt mit dem Ladegerät zu verbinden! Der Stecker oder das Ladegerät kann dabei
beschädigt werden oder schlimmer der Akku in Brand geraten oder explodieren! Verwenden Sie
gegebenenfalls ein geeignetes Adapterkabel.
• WARNUNG: das Stecksystem ist verpolungssicher. Der Balancerstecker muss leicht einsteckbar
sein, wenden Sie keine Gewalt an! Der Stecker könnte beschädigt werden oder schlimmer der
Akku in Brand geraten oder explodieren!
• WARNUNG: vergewissern Sie sich vor der Ladung über den Typ des Akkus. Mehrzellige Lithium-
Akkus müssen immer mit angeschlossenem Balancer im Modus BCHG geladen werden - Brandgefahr!
• Beachte: 1S Lithium-Akkus haben kein Balancerkabel!

9
X-pert Charger X90T
DE
Ladeverfahren - Ladeverfahren einstellen
Ladeverfahren - Ladeparameter einstellen:
NiMH / NiCd - Modus CHG
werden nach dem Konstantstromverfahren mit Delta-Peak-Abschaltung geladen. Hier bleibt der Ladestrom
über den gesamten Zeitraum konstant, die Akkuspannung steigt während des Ladevorgangs langsam an.
Gegen Ladeende fällt sie hingegen wieder leicht ab. Dieser sogenannte Delta-Peak-Punkt wird vom Ladege-
rät erkannt und zum Stopp des Ladevorgangs genutzt. Der Akku wird anschließend mit einem sehr geringen
Ladestrom weitergeladen, um ein Abfallen der Spannung bis zum Einsatz zu verhindern (Erhaltungsladung).
WARNUNG: ist die Spannung des angeschlossenen Akkus niedriger als 2.5 V, kann die Delta-Peak
Spannung ggf. nicht korrekt ermittelt werden, der Akku wird möglicherweise überladen. Verwenden Sie einen
Temperaturfühler oder stellen den Ladestrom größer als 1 C ein - Brandgefahr!
Delta-Peak: vor der Ladung muss der korrekte ∆p Wert (5 - 20 mV pro Zelle) programmiert werden. Wird der
Wert höher gesetzt, besteht die Gefahr, dass der Akku zu heiß wird (Überladung), wird er zu niedrig gesetzt,
wird der Akku unter Umständen nicht voll geladen. Wir empfehlen als Ausgangswert 7 mV für NiMH and 12
mV für NiCd-Akkus.
Entladen: Überprüfen Sie die Entladeschlussspannung sorgfältig, sie darf die folgenden Werte nicht unter-
schreiten: NiMH 1.0 V/Zelle und NiCd 0.85 V/Zelle.
Cycle-Modus: das Ladegerät kann zwischen 1-5 Zyklen DCHG > CHG oder CHG > DCHG ausführen.
C > D2T bedeutet dabei dass der Zyklus Laden > Entladen zwei Mal hintereinander ausgeführt wird. BE-
ACHTE: der Akku kann während der Zyklen warm werden. Das Program macht zwischen den Zyklen auto-
matisch eine kurze Pause, um den Akku abkühlen zu lassen. Der Wert ist zwischen 1- 60 Minuten einstellbar,
wir empfehlen mindestens 10 Minuten.
Lithium-Akkus - Modus BCHG
werden nach der CC/CV-Methode im Modus BCHG (Balancer-Charge) geladen. Hier wird zunächst auch
mit konstantem Ladestrom (CC = constant current) geladen, bis der Akku seine Ladeschlussspannung er-
reicht (z.B. 4.2 V/Zelle bei einem LiPo-Akku). Um diese Spannung zu halten, wird der Ladestrom schrittweise
reduziert (CV = constant voltage). Fällt der Ladestrom unter 10% des Anfangswerts, wird der Ladevorgang
beendet.
Im Lithium Programm können folgende Akkutypen geladen werden: LiPo - LiIo - LiFe.
Beachte: das Ladegerät stellt den Ladestrom nach Eingabe der Kapazität automatisch auf 1C - ein 2000
mAh Akku wird mit 2 A geladen. Kann der Akku mit einer höheren Rate geladen werden, können Sie den
Ladestrom CURR auch höher stellen.
Entladen: Überprüfen Sie die Entladeschlussspannung sorgfältig, die entsprechenden Werte finden Sie in
der Tabelle im Abschnitt Inbetriebnahme.
Bleiakkus (Pb) - Modus CHG
werden ebenfalls nach der CC/CV-Methode geladen. Im Pb-Programm können Bleiakkus mit einer Span-
nung zwischen 2 und 20 V geladen werden. Bleiakkus werden in der Regel mit einem maximalen Ladestrom
von 1/10 ihrer Kapazität geladen. Beachten Sie immer die Ladeanweisungen auf Ihrem Bleiakku.
Entladen: Überprüfen Sie die Entladeschlussspannung sorgfältig, die entsprechenden Werte finden Sie in
der Tabelle im Abschnitt Inbetriebnahme.

10 X-pert Charger X90T
DE
Ladevorgang
Ladevorgang
• Vergewissern Sie sich, dass das Ladegerät an die Stromversorgung angeschlossen ist. Verbinden Sie den
zu ladenden Akku wie im Abschnitt „Akku anschließen“ beschrieben mit dem Ladegerät.
• Stellen Sie Akkutyp, Zellenzahl und Ladestrom ein.
WARNUNG: Niemals mit falsch eingestelltem Zellentyp oder Lademodus laden. Maximalen Ladestrom
laut Herstellerangabe des Akkuherstellers überprüfen - Brandgefahr!
LS> LiPo CHG
6S 2.2A
BCHG CHG DCHG CYCLE
SET BATT
Ω
POWERMISC
BACK START
LiPo BCHG Confirm
-Connect -
Input Vol ... OK
Mainport ... OK
Bala Port ... OK
TY PE
LiPo CE LL S 3S CURR 2.2A
Set Charge Current
2.2 A
SAVE
BACK START
GR AP HDATASTOP CELL
Voltage 11.99V
Current 2.13A
Capacity 3mAh
Int Temp. 28℃
Ext Temp. No sens
:
:
:
:
:
LiPo BCHG 3S 00:00:11
Akkuspeicher mit den Pfeiltasten
auswählen
Lademodus drücken, hier BCHG
Zum Ändern der Einstellungen siehe
Abschnitt Lademodus.
Hauptmenü BCHG
1. Ladeparameter überprüfen (siehe Kapitel
Ladeparameter einstellen)
2. START drücken, um den
Ladevorgang zu starten
3. Der Akku wird vom Ladegerät überprüft.
Ist alles OK und der Akku stimmt mit den
voreingestellten Parametern überein, wird
OK angezeigt.
4. START erneut drücken, um den
Ladevorgang zu starten
Lademonitor
Voltage:
Current:
Capacity:
Int. Temp.:
Ext. Temp.:
aktuelle Akkuspannung
aktueller Ladestrom
eingeladene Kapazität
Temperatur des Ladegeräts
ist ein externer Temperatursensor
angeschlossen, wird hier die Temperatur
angezeigt

11
X-pert Charger X90T
DE
Lademodus
Lademodus
M11 M12 M13 M14
M15 M16 M17 M18
BACK SAVE
BACK START
LiPo CH G Confirm
-Connect -
Input Vol ... OK
Mainport ... OK
Bala Port ... OK
TYPE
LiPo CELLS 6S CURR 2.2A
Set Charge Current
2.2 A
SAVE
BACK START
TYPE
LiPo CELLS 6S CURR 2.2A
Set Battery type
LiPo
SAVE
BACK START
TYPE
LiPo CELLS 6S CURR 2.2A
Number Of Cells
6 (s)
SAVE
BACK START

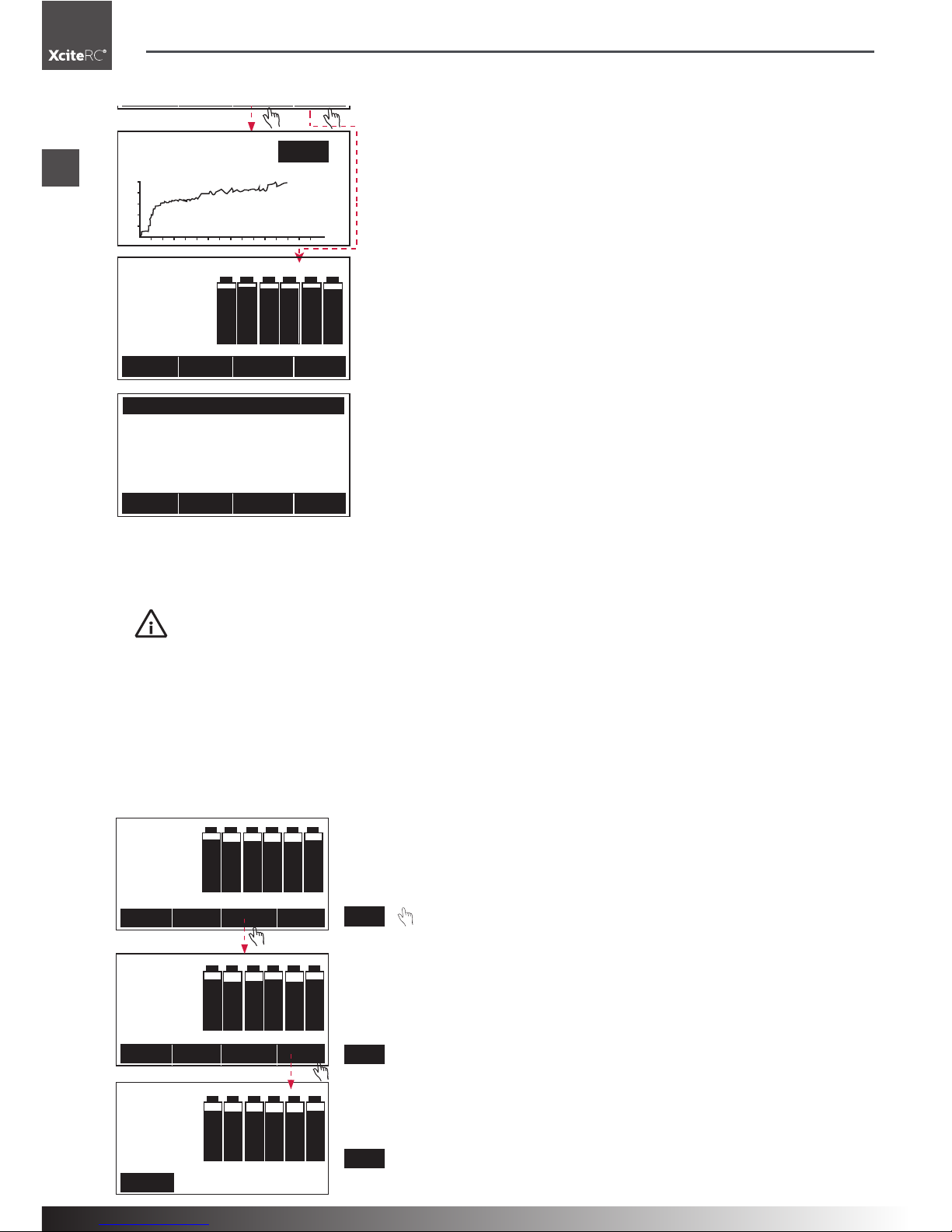

GRAPHDATASTOP CEL L
Input Volt 12.51V
End Volt. 25.20V
CAPA Cut-Off 10.0Ah
Safety Timer 240min
Temp.Cut-Off 60℃
:
:
:
:
:
GRAPHDATASTOP CEL L
Voltage 24.76V
Current 2.16A
Capacity 7mAh
Int Temp. 33℃
Ext Temp. 29℃
:
:
:
:
:
GRAPHDATASTOP CYC LE
C1 : 9 D1 : 0mAh
C2 : 0 D2 : 0mAh
C3 : 0 D3 : 0mAh
C4 : 0 D4 : 0mAh
C5 : 0 D5 : 0mAh
GRAPHDATASTOP CEL L
1) 4.124
2) 4.130
3) 4.113
4) 4.122
5) 4.135
6) 4.117
GRAPHSTOP CELL
LiPo BCHG 6S 00:00:45
24.75V 00:01:41
BACK
Nixx Cycle record
LiPo BC HG 6S 00:00:45
LiPo BC HG 6S 00:00:20
Akkutyp (TYPE) und
Zellenzahl (CELLS)
auswählen
Zellenzahl (CELLS) durch
Drücken der Pfeiltasten anpassen
Wert erhöhen
Wert senken
Ladestrom (CURR) durch
Drücken der Pfeiltasten
anpassen
Wert erhöhen
Wert senken
Beachte: das Ladegerät stellt den
Ladestrom nach Eingabe der Kapazität
automatisch auf 1C - ein 2000 mAh Akku
wird mit 2 A geladen. Kann der Akku mit einer
höheren Rate geladen werden, können Sie
den Ladestrom CURR auch höher stellen.
WARNUNG: beachten Sie den
Akkuaufkleber und vergewissern Sie sich,
für welche Laderate der Akku geeignet ist -
Brandgefahr!
Einstellungen mit SAVE
speichern. Wird der Akku
erneut geladen, kann der
Akkuspeicher direkt im
Hauptbildschirm auf-
gerufen werden.
Siehe dazu Abschnitt
Ladevorgang.
oder
START drücken. Der Akku
wird direkt geladen, ohne die
Ladeparameter zu speichern.
Lademonitor
Voltage:
Current:
Capacity:
Int. Temp.:
Ext. Temp.:
aktuelle Akkuspannung
aktueller Ladestrom
eingeladene Kapazität
Temperatur des Ladegeräts
ist ein externer Temperatursensor angeschlossen, wird
hier die Temperatur angezeigt
Daten-Monitor DATA
Aktuelle Eingangsspannung
Akku-Abschaltspannung
Max. Kapazität
Sicherheitstimer
Akku-Abschalttemperatur
GRAPH
graphische Darstellung der
Ladespannung
Rückkehr zum Lademonitor mit
der Taste BACK
CELL
graphische und numerische
Anzeige der Einzelzellenspan-
nungen
NiXX CYCLE
tabellarische Anzeige der
Cycledaten
(nur im NiXX-Modus)

12 X-pert Charger X90T
DE
Ladeende ·Modus Datenanzeige
M11 M12 M13 M14
M15 M16 M17 M18
BACK SAVE
BACK START
LiPo CHG Confirm
-Connect -
Input Vol ... OK
Mainport ... OK
Bala Port ... OK
TYPE
LiPo CELLS 6S CURR 2.2A
Set Charge Current
2.2 A
SAVE
BACK START
TYPE
LiPo CELLS 6S CURR 2.2A
Set Battery type
LiPo
SAVE
BACK START
TYPE
LiPo CELLS 6S CURR 2.2A
Number Of Cells
6 (s)
SAVE
BACK START
GR AP HDATASTOP CELL
Input Volt 12.51V
End Volt. 25.20V
CAPA Cut-Off 10.0Ah
Safety Timer 240min
Temp.Cut-Off 60℃
:
:
:
:
:
GR AP HDATASTOP CELL
Voltage 24.76V
Current 2.16A
Capacity 7mAh
Int Temp. 33℃
Ext Temp. 29℃
:
:
:
:
:
GR AP HDATASTOP CYCLE
C1 : 9 D1 : 0mAh
C2 : 0 D2 : 0mAh
C3 : 0 D3 : 0mAh
C4 : 0 D4 : 0mAh
C5 : 0 D5 : 0mAh
GR AP HDATASTOP CELL
1) 4.124
2) 4.130
3) 4.113
4) 4.122
5) 4.135
6) 4.117
GRAPHSTOP CELL
LiPo BCHG 6S 00:00:45
24.75V 00:01:41
BACK
Nixx Cycle record
LiPo BCHG 6S 00:00:45
LiPo BCHG 6S 00:00:20
Akkutyp (TYPE) und
Zellenzahl (CELLS)
auswählen
Zellenzahl (CELLS) durch
Drücken der Pfeiltasten anpassen
Wert erhöhen
Wert senken
Ladestrom (CURR) durch
Drücken der Pfeiltasten
anpassen
Wert erhöhen
Wert senken
Beachte: das Ladegerät stellt den
Ladestrom nach Eingabe der Kapazität
automatisch auf 1C - ein 2000 mAh Akku
wird mit 2 A geladen. Kann der Akku mit einer
höheren Rate geladen werden, können Sie
den Ladestrom CURR auch höher stellen.
WARNUNG: beachten Sie den
Akkuaufkleber und vergewissern Sie sich,
für welche Laderate der Akku geeignet ist -
Brandgefahr!
Einstellungen mit SAVE
speichern. Wird der Akku
erneut geladen, kann der
Akkuspeicher direkt im
Hauptbildschirm auf-
gerufen werden.
Siehe dazu Abschnitt
Ladevorgang.
oder
START drücken. Der Akku
wird direkt geladen, ohne die
Ladeparameter zu speichern.
Lademonitor
Voltage:
Current:
Capacity:
Int. Temp.:
Ext. Temp.:
aktuelle Akkuspannung
aktueller Ladestrom
eingeladene Kapazität
Temperatur des Ladegeräts
ist ein externer Temperatursensor angeschlossen, wird
hier die Temperatur angezeigt
Daten-Monitor DATA
Aktuelle Eingangsspannung
Akku-Abschaltspannung
Max. Kapazität
Sicherheitstimer
Akku-Abschalttemperatur
GRAPH
graphische Darstellung der
Ladespannung
Rückkehr zum Lademonitor mit
der Taste BACK
CELL
graphische und numerische
Anzeige der Einzelzellenspan-
nungen
NiXX CYCLE
tabellarische Anzeige der
Cycledaten
(nur im NiXX-Modus)
Ladeende
• Ist der Akku vollgeladen, wird FULL im Display angezeigt, außerdem ertönt ein akustisches Signal für ca.
10 Sekunden.
• BEACHTE: wird der Ladevorgang vom Sicherheitstimer beendet, zeigt das Display STOP an. Ist
der Akku nicht voll geladen, überprüfen Sie die Ladeparameter und starten den Ladevorgang gegebe-
nenfalls erneut.
• Nach Ladeende sollte der Akku vom Ladegerät getrennt werden. Wird das Ladegerät anschließend nicht
mehr benötigt, vom Stromnetz trennen.
Modus Einzelzellen-Spannung/Innenwiderstand
hier wird die Gesamt- und Einzelzellenspannung sowie der Innenwiderstand des angeschlossenen Akkus
angezeigt.
STO P
1) 4.108
2) 4.097
3) 4.103
4) 4.104
5) 4.102
6) 4.108
00.00.09
VOLLiPoBA CK BALA
1) 08mΩ
2) 15mΩ
3) 06mΩ
4) 09mΩ
5) 14mΩ
6) 04mΩ
IRLiPoBA CK BALA
1) 4.110
2) 4.097
3) 4.103
4) 4.105
5) 4.103
6) 4.109
LiPo
VO L
BA LA
Akkutyp wählen
(LiPo / LiIo / LiFe)
Einzelzellenspannung
VOL oder Innenwider-
stand IR auswählen.
Die Balancerfunktion BALA
empfiehlt sich bei einem
unbalancierten oder alten Akku.
Zum Start BALA drücken.

13
X-pert Charger X90T
DE
Modus Servotester - USB · Modus Netzteil
Modus Servotester - USB
in diesem Modus kann ein an der seitlichen Servobuchse angeschlossenes Servo oder elektronischer Fahr-
tenregler getestet werden. Der USB-Monitor zeigt die aktuellen Parameter eines am USB-Ausgang ange-
schlossenen Gerätes an.
BACK
SE RVO/ESC US B Monitor
SERVO
USB
BACK
Voltage 4.98V
Current 0.00A
Capacity 0.00AH
Out Watt 0.00W
Run Time 00:00:13
:
:
:
:
:
:
:
:
- CURRENT OUT PPM -
1500us
MAX O UT PPM
MIN O UT PPM
2100
900
- OU T PPM SETTIN G -
BACK AU TO
- US B MONI TOR -
Auswahlmenü:
- USB-Monitor
- Servotester
USB-Monitor
zeigt die aktuellen Parameter
eines am USB-Ausgang
angeschlossenen Gerätes an
Servotester
die Servostellung ist mit den Pfeil-
tasten veränderbar
Der Neutralpunkt liegt i.d.R. bei
1500µs
Modus Netzteil
in diesem Modus wird eine einstellbare Spannung von 3 - 12 V DC für den Anschluss weiterer Geräte aus-
gegeben.
STOP
DIGITAL POWER WORKING
Input Volt 12.52V
OU T Volt 24.60V
OU T Curr 0.00A
OU T Watt 0.00W
Run Time 00:00:13
:
:
:
:
:
:
DIGITAL POWER SETTING
Out Volt. 12.0V
Current 5.0A
Max. Watt 80W
Run Time 240Min
BACK START
:
:
:
:
:
Netzteilmodus
Einstellungen: Spannung
Strom
max. Leistung
Laufzeit
Netzteilmodus
Anzeige während des Betriebs
Die Pfeiltasten dienen zur Einstellung der Werte, nicht zur Auswahl
der Funktion.

14 X-pert Charger X90T
DE
Fehlermeldungen
Fehlermeldungen und ihre Bedeutung
Akku verpolt an das Ladegerät
angeschlossen
Kein Akku angeschlossen oder
Unterbrechung
Eingangsspannung ausserhalb
11 - 18 V (bei 12 V DC Betrieb)
Ladegerätfehler. Akku abstecken,
Ladegerät von der Stromversorgung
abklemmen
Die Spannung des angeschlossenen
Akkus ist niedriger als am Ladegerät
eingestellt. Überprüfen Sie die eingestellte
Zellenzahl.
Die Spannung des angeschlossenen
Akkus ist höher als am Ladegerät
eingestellt. Überprüfen Sie die eingestellte
Zellenzahl.
Die Spannung einer Zelle des
angeschlossenen Akkus ist zu
niedrig. Überprüfen Sie die
Zellenspannung.
Die Spannung einer Zelle des
angeschlossenen Akkus ist zu
hoch. Überprüfen Sie die
Zellenspannung.
Fehler am Balanceranschluss. Überprüfen Sie
die Balancerstecker des Akkus.
Ladegerät zu heiß. Akku abstecken und warten,
bis es abgekühlt ist.
Maximalleistung im Netzteilmodus ist über dem
eingestellten Wert.
Maximalstrom im Netzteilmodus ist über dem
eingestellten Wert.
Timerzeit überschritten. Gegebenenfalls Einstellung
korrigieren.
Max. Kapazität überschritten. Gegebenenfalls
Einstellung korrigieren.
Max. Temperatur überschritten

15
X-pert Charger X90T
DE
Technische Daten
Akku verpolt an das Ladegerät
angeschlossen
Kein Akku angeschlossen oder
Unterbrechung
Eingangsspannung ausserhalb
11 - 18 V (bei 12 V DC Betrieb)
Ladegerätfehler. Akku abstecken,
Ladegerät von der Stromversorgung
abklemmen
Die Spannung des angeschlossenen
Akkus ist niedriger als am Ladegerät
eingestellt. Überprüfen Sie die eingestellte
Zellenzahl.
Die Spannung des angeschlossenen
Akkus ist höher als am Ladegerät
eingestellt. Überprüfen Sie die eingestellte
Zellenzahl.
Die Spannung einer Zelle des
angeschlossenen Akkus ist zu
niedrig. Überprüfen Sie die
Zellenspannung.
Die Spannung einer Zelle des
angeschlossenen Akkus ist zu
hoch. Überprüfen Sie die
Zellenspannung.
Fehler am Balanceranschluss. Überprüfen Sie
die Balancerstecker des Akkus.
Ladegerät zu heiß. Akku abstecken und warten,
bis es abgekühlt ist.
Maximalleistung im Netzteilmodus ist über dem
eingestellten Wert.
Maximalstrom im Netzteilmodus ist über dem
eingestellten Wert.
Timerzeit überschritten. Gegebenenfalls Einstellung
korrigieren.
Max. Kapazität überschritten. Gegebenenfalls
Einstellung korrigieren.
Max. Temperatur überschritten
Technische Daten
Eingangsspannung AC 100-240 V AC
Eingangsspannung DC 11-18 V DC
Ladeleistung max. 80 W
Entladeleistung max. 10 W
Gewicht ca. 593 g (ohne Netzkabel)
Abmessungen ca. 146 x 148 x 58 mm
Akkutyp 1-16S NiMH (1.2 - 19.2 V)
1-6S Lithium (3.3 - 25.2 V)
1-10S Pb (2 - 20 V)
Ladestrom 0.1 - 10 A
Entladestrom 0.1 - 2 A
Abschaltung NiMH/NiCd: Delta-Peak
Lithium, Pb: CC/CV
Sicherheitstimer 240 Min. (Werkseinstellung)
Delta-Peak Empfindlich-
keit
NiCd: 12 mV, NiMH: 7 mV
(einstellbar)
Balancergenauigkeit 10 mV /Zelle
Anzahl Zellen Spannung in V
LiFe Li-Io LiPo
1 3.3 3.6 3.7
2 6.6 7.2 7.4
3 9.9 10.8 11.1
4 13.2 14.4 14.8
5 16.5 18.0 18.5
6 19.8 21.6 22.2
LiIo-Akkus sind mit 3.6 oder 3.7 V
erhältlich - Akkuaufdruck beachten!

16 X-pert Charger X90T
DE
Umweltschutz
HINWEISE ZUM UMWELTSCHUTZ
Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass
dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswir-
kungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und
Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden.
Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle
in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung
stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns
bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung
bzw. Wiederverwendung zuführen.
Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entspre-
chenden Sammelstelle getrennt entsorgt werden.

17
X-pert Charger X90T
DE

18 X-pert Charger X90T
EN
Summary
Legal information
This manual is a publication of
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Göppingen
Phone: [phone]
Fax: [phone]
E-mail: [email protected]
Web: www.XciteRC.com
All rights including translation, reproductions of any kind, such as photocopying, microfilming or storage in electronic data
processing equipment, without the written permission of the publisher, reproduction in whole or part, is prohibited.
This manual corresponds to the technical status of the product at time of printing, changes in technology and equipment
reserved. From the text and illustrations of this manual no claims can be derived.
NO LIABILITY FOR PRINTING ERROR! SUBJECT TO CHANGE!
The latest version of this manual can be found on the Internet at www.XciteRC.com
© Copyright 2016 by XciteRC-Modellbau GmbH & Co. KG
Summary
Intended Usage........................................................................................................................................ 19
Scope of delivery......................................................................................................................................19
Explanation of Symbols ...........................................................................................................................19
WARNINGS AND SAFETY NOTES ........................................................................................................... 19
Charging informations...............................................................................................................................20
Overview ..................................................................................................................................................21
Using the charger for the first time ............................................................................................................ 22
Functions overview...................................................................................................................................23
Charger basic settings..............................................................................................................................23
Connecting the battery ............................................................................................................................. 24
Charging methods - Charge parameter settings ....................................................................................... 25
Charging process .....................................................................................................................................26
Charging mode ........................................................................................................................................27
End of charging ........................................................................................................................................28
Data View Mode - single cell voltage/internal resistance............................................................................28
Modes Servo test - USB........................................................................................................................... 29
Power Supply Mode................................................................................................................................. 29
Error messages and their meanings..........................................................................................................30
Specifications ...........................................................................................................................................31
Environmental Protection Notes................................................................................................................33
Declaration of conformity..........................................................................................................................49

19
X-pert Charger X90T
EN
Intended usage
Thank you for purchasing the X-pert Charger X90 Touch from XciteRC. This manual contains important
instructions for operating your new model. Therefore, please read all instructions in this manual tho-
roughly before using the model, so that you can operate your model safely.
All company and product names mentioned are trademarks of their respective owners. All rights reserved.
Intended Usage
The X-pert Charger X90T is suitable for charging all Nickel-Cadmium (NiCd), Nickel metall hydride (NiMH),
Lithium-Ion (Li-Ion), Lithium-Polymer (Li-Po), Lithium-Ferrit (Li-Fe) oder Pb-batteries with the nominal voltage
described in the specifications of this charger used in RC modelling. The charger is connected to a wall outlet
100 - 240 V AC 50/60 Hz or for mobile use a 12 V car battery.
The product is not a toy and not suitable for children under 14 years of age, by children under 14 years the
maintenance and operation of the model must be supervised by an adult.
Read and observe all warnings and safety instructions in this manual and on the packaging before
operating!
This manual is part of this product. It contains important information for handling this product. Keep the
manual for future reference and also it must be strictly kept and passed on the subsequent sale
of the model to the buyer. Failure to follow the operating instructions and the safety instructions
may invalidate the warranty.
Scope of delivery
Charger
Power cord
Balancer adapters and charging-wires
Manual
Explanation of Symbols
WARNING: These instructions must be strictly observed by the operator! Failure to follow
these instructions may interfere with the safe function. These notes are also for your own safety
and that of other people!
ATTENTION: this information must be observed by the operator! Failure to follow these inst-
ructions can cause damage of many sorts, and the loss of warranty etc.
Information or advice, by which a smooth operation is ensured.
Instructions for care and maintenance to ensure a long duration of life of the product.
WARNINGS AND SAFETY NOTES
The following safety instructions must be strictly observed. For property damage, personal injury or conse-
quential damage caused by improper use or non-observance of the safety instructions the XciteRC Modell-
bau GmbH & Co. KG accepts no liability. In these cases, the warranty becomes void.
• The product is not a toy and not suitable for children under 14 years.
• Keep batteries away from children! Never let batteries unattended, as they can be swallowed by children
or pets!
• WARNING: Keep packaging material, small parts, chemicals and electrical components away from
children – risk of accident and injury!

20 X-pert Charger X90T
EN
Warnings and safety notes
• WARNING: any modification on the charger or connecting sockets is not permitted for safety and
CE approval regulations - fire hazard!
• WARNING: do not use outdoors. Protect the charger from damp, rain and heat - fire hazard!
• WARNING: not suitable for charging batteries with integrated charging electronics such as camera
or notebook batteries, the automatic shutdown of the charger works here usually not correctly - the bat-
tery can be destroyed, also fire or explosion hazard!
• WARNING: Connect the charger to a suitable and adequately dimensioned power supply. The
charger is suitable for 12 V DC or 100 - 240 V AC. Always connect to only one input, also never plug an
AC voltage to the 12 V DC input or a DC voltage to the 100 - 240 V AC input - fire hazard!
• WARNING: If the charger is connected to a built-in car car battery, turn off the car engine. During
charging, do not connect an additional car battery charger - fire hazard!
• WARNING: Provide good ventilation! Do not cover the cooling openings in the case - fire hazard!
• WARNING: the charger and the battery to be charged should be set up on a heat-resistant, non-
inflammable and non-conductive surface before use. The charging process must be supervised by an
adult - fire hazard!
• WARNING: Select the correct cell type (eg. Ni-MH or Li-Po) before the start of the charging process.
Never charge with incorrectly set cell type. Check the maximum charge current specified by the manu-
facturer of the battery - fire hazard!
• WARNING: never connect the charging cables together or with the power supply connection
cables - fire hazard!
• WARNING: Always connect only one battery to the charger output. If multiple batteries are connected
in parallel or in series, definitely pay attention to the same cell type, cell count, capacity and charging
status - fire hazard!
• Keep all inflammable and volatile materials well away from the charging area.
• Disconnect the charger from the power supply after use.
Charging informations
• WARNING: NiMH or lead acid batteries are usually charged with 1/10 of the nominal value of the
capacity specified - eg. batteries with a capacity of 2.0 Ah the normal charging current is 200 mA. Only
when specifically designated as fast rechargeable batteries the normal charging current may be exceeded
- fire or explosion hazard!
• WARNING: Lithium batteries (LiPo, Li-Ion or LiFe) are usually charged with 1C, eg. batteries with a
capacity of 2.0 Ah the charging current is 2 A. Is no maximum charge current (or charge C-rate) noted on
the battery, 1C may not be exceeded. Only when specifically designated as fast rechargeable batteries
the normal charging current may be exceeded - Fire or explosion hazard!
• New Ni-MH batteries (also long stored) may cause an early shutdown in the Delta-peak mode. New bat-
teries usually achieve its full capacity after several charges.
• WARNING: after charging the battery pack must have a uniform temperature, if not, or when a cell
gets much warmer than the others, this indicates a cell failure. Stop using the battery pack in any case, it
must be immediately disposed - fire or explosion hazard!
• NOTE: the maximum charging current can be limited by the power of the charger, this means it is
not guaranteed to reach the preset value. For example, if you want to charge a 3S Li-Po battery with a
50 W charger, the charger can deliver only about 4.5 A charging current at the nominal battery voltage
of 11.1 volts.
