Xoro HRT 7515 User manual

Bedienungsanleitung
User Manual
Manuel d’emploi
HRT 7515

DE-3
Deutsch
Inhaltsverzeichnis (DE)
Sicherheitshinweise 4
Kontakt mit dem Xoro-Kundendienst aufnehmen 6
Recycling und Umwelt 7
Lieferumfang, Eigenschaften und Standardeinstellungen 8
Bedienelemente 9
Fernbedienung 10
Verbindung
Fernseher / Antenne 12
Externer Audio-Decoder oder Verstärker 13
Erstinstallation 14
Tägliche Bedienung
Wichtige Tasten und deren Funktionen 15
USB Rekorder
Timerprogrammierung 18
Aufnahme 18
Aufnahmeliste 19
USB Anschluss 20
USB Media Player 21
Foto 22
Musik 23
Filme 24
Unterstützte Formate 26
Einstellungen
Programm - Sender bearbeiten 27
Bildeinstellung 30
Sendersuche 31
Zeit 32
Optionen 33
System 34
USB 35
PVR Einstellung 36
Formatieren 37
Problemlösung 38
Spezifikation 39
Gewährleistungsbedingungen 40

DE-4
Deutsch
Sicherheitshinweise
Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen" an
einigen freiliegenden Bauteilen im Inneren des Gerätes hin.
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und
Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt
werden sollten.
Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse
B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimi-
schen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radio-
wellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert,
kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder
Ausschalten des Gerätes kommen.
Bedienungsanleitung
1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
Stromversorgung
1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden.
3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
4. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVB-T Empfänger könnte beschä-
digt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Hersteller-
informationen angebracht werden oder von dem Hersteller bezogen werden.
5. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf
das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große
Belastungen des Kabels, insbesondere an Buchsen und Steckern.
6. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Ste-
cker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
7. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht wer-
den, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor
einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt
auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.
8. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit
unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies
verhindert Schäden aufgrund von Blitzschlägen.
9. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkrei-
sen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten,
da der Kontakt mit solchen Leitungen tödlich enden kann.
10. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies
zu Bränden oder elektrischen Schocks führen kann.

DE-5
Deutsch
Sicherheitshinweise
11. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen
Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
12. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
13. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem
feuchten Tuch gereinigt werden.
Verwendung
1. Empfang von digitalen Programmen via Antenne (DVB-T).
2. Aufnahme von DVB-T Sendungen auf USB Speicher.
3. Abspielen von Aufnahmen
4. Abspielen von unterstützten Video-, Bild- und Musikdateien
Aufstellung
1. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
2. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder
Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformati-
onen angebracht werden oder von dem Hersteller bezogen werden.
3. Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem
Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den
Bildschirmschoner oder schalten Sie das Gerät aus.
4. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längerer Benutzung
zu Schäden am Bildschirm führen.
5. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies
könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
6. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät
länger nicht nutzen.
7. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese
müssen immer frei gehalten werden.
8. Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert
werden.
9. Vermeiden Sie Hitzestau am Gerät.
10. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
11. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
12. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies
beeinträchtigt die Funktion und könnte zu Schädigungen führen.
USB
Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) ange-
schlossen werden.

DE-6
Deutsch
Antenne
Der DVB-T Empfänger wird an eine Antenne angeschlossen.
1. Wenn Sie die Antenne anschließen oder entfernen möchten, schalten Sie bitte das Gerät
vorher aus und ziehen Sie den Netzstecker aus der Steckdose. Andernfalls könnte es zu
Schädigungen der angeschlossen Geräte kommen.
2. Sollten Sie das Gerät in Verbindung mit einer Außenantenne nutzen, vergewissern Sie sich,
dass diese entsprechend der Vorschriften geerdet ist.
Servicefall
1. Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie
dies immer qualifiziertem Personal.
2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:
a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
d. Wenn das Gerät trotz richtiger Anwendung nicht funktio-
niert.
e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwan-
kungen aufweist.
3. Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen oder
Feuer und anderen Pannen führen.
4. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnum-
mern.
5. Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schäden durch Zigaret-
tenrauch werden nicht im Rahmen der Gewährleistung behoben.
Kontakt mit dem Xoro-Kundendienst aufnehmen
Per Telefon: 040 – 77 11 09 17 (Mo.-Fr., 9.00Uhr bis 18.00Uhr)
Per eMail:[email protected]
Per Fax: 040 – 76 73 35 15
ERS GmbH Elektronik Repair Service
Pollhornbogen 19
21107 Hamburg
Germany
Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten.
Bitte beachten Sie auch die Hinweise zur Fehlerbehebung am Ende des Handbuchs.
Sicherheitshinweise

DE-7
Deutsch
Wiederverwertung von Elektrogeräte
Das Produkt wurde mit hochwertigen Materialien und Komponenten hergestellt, diese
recyclingfähig sind und können wiederverwendet werden. Diese durchkreuzte Müll-
tonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der
Europäischen Richtlinie 2002/96/EC entspricht.
Informieren Sie sich über die vor Ort geltenden Bestimmungen zur separaten Entsor-
gung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsor-
gen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Ent-
sorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Men-
schen bei.
Wiederverwertung von Papier und Pappe
Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzer-
handbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie nicht mit dem
normalen Hausmüll.
Wiederverwertung von Kunststoffen
Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie
recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.
Der Grüne Punkt
Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe
an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.
Batterien
Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstel-
le seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltscho-
nenden Entsorgung zugeführt werden können.
Bitte entsorgen Sie Batterien nicht im Hausmüll.
Recycling und Umwelt

DE-8
Deutsch
Lieferumfang
Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:
• HRT 7515
• Fernbedienung
• Bedienungsanleitung
• Netzteil
Hinweise:
• Das Gerät darf nur mit dem original Zubehör verwendet werden.
• Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen,
wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.
• HD DVB-T Empfänger für hoch auflösendes, digitales Antennenfernsehen (MPEG2,
MPEG4 h.264)
• HDMI Schnittstelle
• Electronic Programm Guide (EPG) und Videotext
• USB Anschluss
• PVR Ready, nimmt DVB-T Sendungen auf USB Speicher
• HD USB Media Player zur Wiedergabe von Film-, Musik und Videodateien
• RGB Videoausgabe bei SCART
• Geringer Energieverbrauch
OSD Sprache Englisch
Seitenverhältnis AUTO
Videoausgang: HDMI (720p/50Hz), SCART (RGB, PAL)
Zubehör / Eigenschaften
Eigenschaften
Standardeinstellungen

DE-9
Deutsch
Bedienelemente
1) IR Empfänger für Fernbedienungssignale
2) LED Grün: Eingeschaltet, Rot: Bereitschaftsbetrieb (Stand By)
3) USB Anschluss für USB Speichergeräte
RF IN Antenneneingang
RF OUT Antennenausgang
COAXIAL Digitaler Audio-Ausgang (S/PDIF elektrisch)
HDMI HDMI Ausgang
R/L Analoger Audio-Ausgang (Stereo, 2,5mm Klinkenstecker)
TV SCART Ausgang
5V Anschluss für das mitgelieferte Netzteil
Hinweise:
• Achten Sie bei der Installation des Antennenkabels darauf, dass das Gerät vom Stromnetz
getrennt ist.
• Lesen Sie bitte auf Seite 31 nach, wie Sie die Versorgungsspannung für eine aktive Anten-
ne ohne eigenes Netzteil einschalten.
Vorderseite
Rückseite
1 2 3

DE-10
Deutsch
1. Legen Sie die Batterien in das Fach ein. Ach-
ten Sie bitte beim Einlegen der Batterie auf
die richtige Polarität (+/-).
2. Schieben Sie die Batterieklappe wieder auf
(Abbildung).
3. Richten Sie die Fernbedienung immer auf das
Sensorfeld (IR) des Gerätes.
4. Die Entfernung zu dem Gerät sollte nicht mehr
als 5 Meter betragen und der Operationswin-
kel nicht größer als 60° sein.
5. Entfernen Sie die Batterien aus der Fernbe-
dienung, wenn Sie das Gerät eine längere
Zeit nicht benutzen.
Hinweise:
1. Entfernen und erneuern Sie alte Batterien. Diese könnten auslaufen und die Fernbedienung
beschädigen.
2. Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt
mit der Flüssigkeit.
3. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
4. Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einem Arzt aufsuchen.
Fernbedienung
Einlegen der Batterie und Operationsradius

DE-11
Deutsch
Fernbedienung
Bereich 1
POWER (Gerät Ein-/Ausschalten)
SUB/SWP (Untertitel aufrufen)
LANG (Tonspuren wechseln)
MUTE (Ton aus-/einschalten)

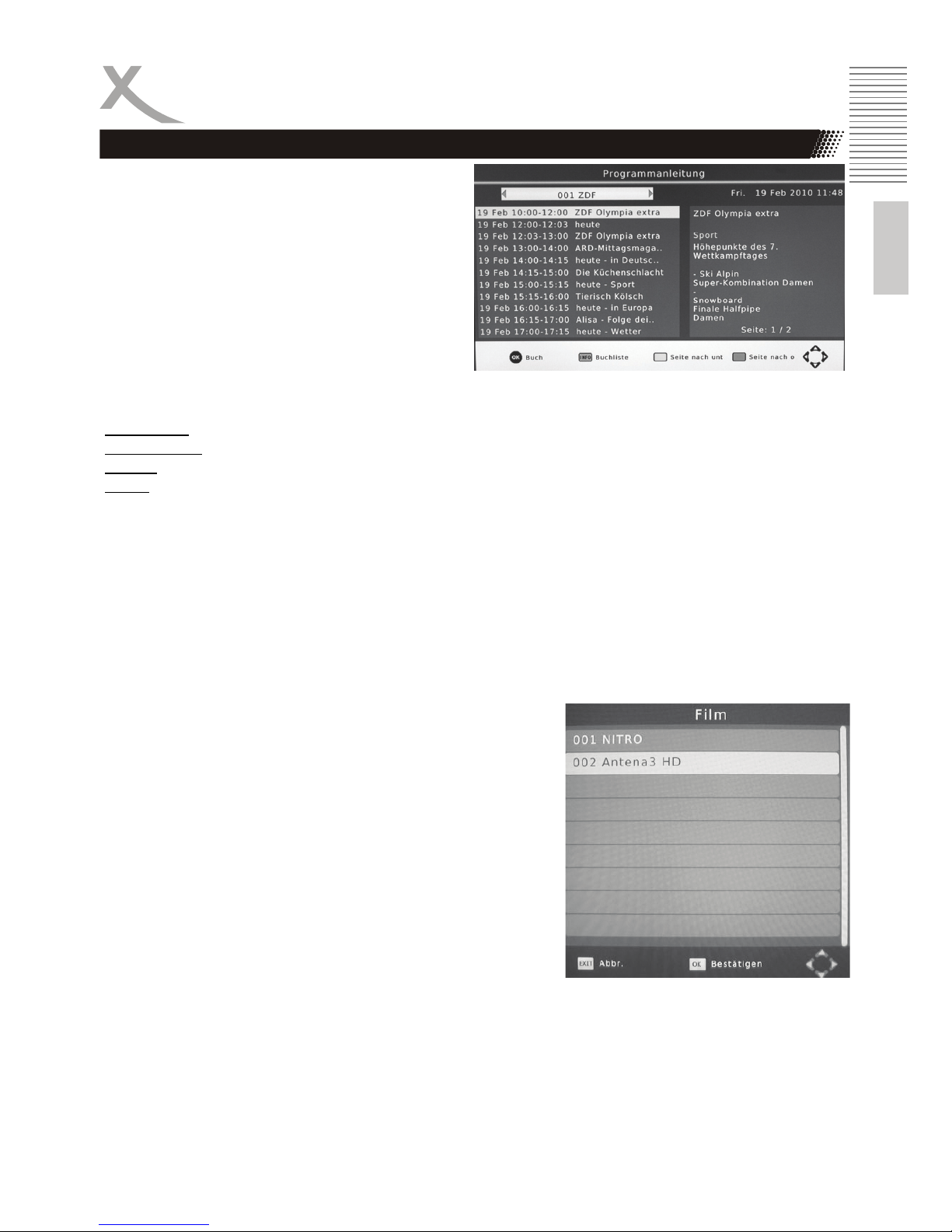

EPG (Elektronische Programmzeitschrift aufrufen)
GOTO (Zu einer bestimmten Wiedergabezeit springen)
PAGE +/- (Seitenweise Listen blättern)

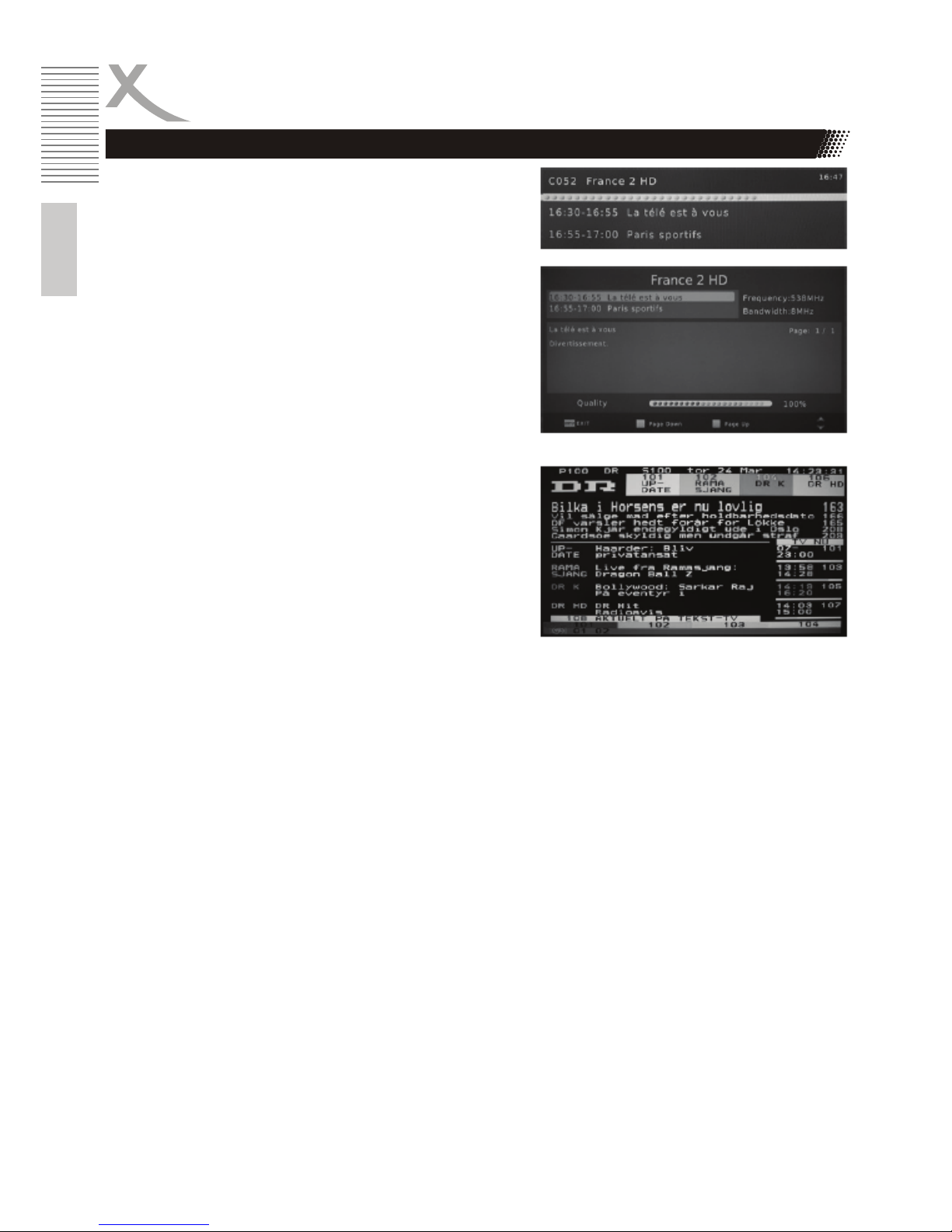

TTX (Videotext einblenden)
REPEAT (Wiederholungsmodus bei Wiedergabe ändern)
Bereich 2
MENU (Hauptmenü einblenden)
CH+/CH- (Programme umschalten, Menüauswahl hoch/
runter)
EXIT (Menü verlassen, zum höheren Menü wechseln)
VOL+/VOL- (Lautstärke ändern, Menüauswahl rechts/
links)
FAV (Favoritenlisten einblenden)
TV/RRADIO (Umschalten zwischen TV- und Radio Mo-
dus)
OK (Auswahl bestätigen, Senderliste anzeigen)
Bereich 3
Zifferntasten (0-9, Zahleneingabe)
RECALL (vorherigen Programmplatz aufrufen, zum höhe-
ren Verzeichnis wechseln)
INFO (Informationen anzeigen, A-B Wiederholung)
Bereich 4
  (Bildsuchlauf rückwärts/vorwärts)
I I(Vorherige/Nächste Datei)
(Wiedergabe starten)
|| (Pause)
■(Wiedergabe stoppen)
●(Aufnahme)
PVR (PVR-Aufnahmen anzeigen, rote Taste)
V-FORMAT (HDMI Auflösung ändern, grüne Taste)
ASPECT (Seitenverhältnis ändern, gelbe Taste)
TIMER (Timer-Liste anzeigen, blaue Taste)
1
2
3
4
Hinweis:
Die Funktion einiger Tasten steht nur dann zur Verfügung,
wenn der entsprechende Betriebsmodus vorher aktiviert wur-
de. Beispiel: Die GOTO Funktion oder die REPEAT Funktion
stehen nur dann zur Verfügung, wenn der Media Player akti-
viert wurde. Beachten Sie dazu die weiteren Beschreibungen
im Handbuch und die Hinweise auf dem Bildschirm.

DE-12
Deutsch
Verbindung
Allgemeine Informationen:
• Stellen Sie sicher, das das Gerät ausgeschaltet und
von dem Stromnetz getrennt ist.
• Lesen Sie die Bedienungsanleitung des Fernsehers
und beachten Sie dort die Sicherheitshinweise.
• Achten Sie auf eine sorgfältigen Anschluss der Steck-
verbindungen.
• Bitte achten Sie auf die Einstellungen bei der Video-
ausgabe.
Verbinden zu einem TV Fernsehgerät und einer Antenne
Der HRT 7515 kann sowohl mit Fernsehern mit HDMI-Eingang als auch mit Geräten mit SCART-
Eingang verbunden werden. Wann immer möglich, sollten Sie Ihren Fernseher am HDMI-Ausgang
des Receivers anschließen. Nur der HDMI-Ausgang kann Bildsignale in HD-Qualität ausgeben.
HDMI: Verbinden Sie den HDMI Anschluss des HRT 7515 mit einem freien HDMI-
Eingang Ihres Fernsehers. Lesen Sie im Handbuch Ihres Fernsehers nach, wie Sie
den HDMI-Eingang aufrufen. Der Fernseher schaltet i.d.R. nicht automatisch auf
den HDMI-Eingang um, wenn der Receiver eingeschaltet wird. Für die Verbindung
wird ein HDMI Kabel benötigt. Dieses Gehört nicht zum Lieferumfang des Recei-
vers.
SCART: Verbinden Sie den TV SCART Anschluss des HRT 7515 mit einem freien
SCART Eingang Ihres Fernsehers. Der Fernseher schaltet i.d.R. automatisch auf
den SCART-Eingang um, wenn der Receiver eingeschaltet wird. Sollte dies nicht
der Fall sein, lesen Sie bitte im Handbuch Ihres Fernsehers nach, wie Sie den
SCART Eingang aufrufen. Für die Verbindung wird ein SCART Kabel
(vollbeschaltet) benötigt. Dieses gehört nicht zum Lieferumfang des Receivers.
• Verbinden Sie das Antennenkabel mit dem Antenneneingang (RF IN) des HRT 7515.
• Verbinden zunächst das Netzteil mit dem HRT 7515, anschließend stecken Sie das Netzteil
in eine Steckdose.
• Schalten Sie den DVB-T Empfänger und den Fernseher ein.
• Wählen Sie am Fernsehgerät den entsprechenden Eingang (SCART oder HDMI)
Hinweis:
Der HRT 7515 enthält einen so genannten „Loop through“ Antennenausgang (RF OUT). Damit
können Sie von dem DVB-T Empfänger weitere DVB-T Empfangsgeräte anschließen.
Zu einem Fernseher und der Antenne

DE-13
Deutsch
Verbindung
Sie haben die Möglichkeit, die Audiosignale zu Ihrem externen Decoder oder Verstärker zu übertra-
gen. Dazu können Sie den S/PDIF- (Koaxial, Digital Audio) oder den R/L- (analoger Stereo-Ton)
Anschluss benutzen.
Herstellen der Verbindung:
1. Schalten Sie alle Geräte aus.
2. Trennen Sie die Geräte von dem Stromnetz.
3. Verbinden Sie den HRT 7515 mit einem koaxialen Kabel für S/PDIF-Signale oder einem
Kabel für analoge Audio-Signale (z.B. 2,5mm Klinkenstecker auf Stereo-Cinch) mit Ihrem
externen Decoder oder Verstärker.
4. Schalten Sie beide Geräte an.
5. Aktivieren Sie bei dem externen Decoder oder Verstärker den entsprechenden Eingang.
Hinweise:
• Die Kabel sind nicht Teil des Lieferumfangs.
• Auf Seite 33 wird beschrieben, wie Sie das Ausgabeformat (Stereo oder Raumklang) des
digitalen Ausgangs festlegen.
• Nur einige TV-Programme übertragen digitalen Raumklang
• Drücken Sie die LANG Taste, um verfügbare Tonspuren anzuzeigen.
Zu einem externen Soundsystem

DE-14
Deutsch
Bei der ersten Inbetriebnahme des HRT 7515 erscheint auf dem TV-Bildschirm das Installationsme-
nü. Dieses Menü enthält drei Optionen:
1. OSD Sprache (OSD Language)
2. Land (Country)
3. Sendersuche
Mit den Pfeiltasten CH+/CH- ▲/▼können Sie
zwischen den Menüpunkten wechseln. Wenn
ein Menüpunkt farblich hinterlegt ist, können Sie
diesen mit den Tasten VOL+/VOL- ◄/►anpas-
sen.
OSD Sprache (OSD Language)
Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.
Im deutschen Teil dieser Bedienungsanleitung beziehen sich Texte und Abbildungen auf die deut-
sche OSD Sprache
Land (Country)
Wählen Sie aus, in welchem Land Sie den DVB-T Receiver betreiben wollen
Sendersuche
Starten Sie die Sendersuche mit der OK Taste.
Das Gerät wechselt das Bild und zeigt den Fort-
schritt des Suchlaufes.
Die gefundenen TV Sender und Radio-Sender
werden in die TV und Radio Liste gespeichert.
Das Gerät wechselt automatisch in den ersten
TV Sender.
Achtung: In Deutschland werden in den meisten
Gebieten keine DVB-T Radiosender übertragen!
Erstinstallation

DE-15
Deutsch
Wichtige Tasten und deren Funktionen
Senderliste
Rufen Sie die Senderliste durch das Drücken der OK
Taste auf. Bedienung der Senderliste:
▲/▼Vorheriger bzw. nächster Sender
PAGE-/PAGE+ Vorherige bzw. nächste Seite der Sen-
der- liste
OK Aktivieren des ausgewählten Senders
EXIT Beenden der Senderliste
Untertitel
Wenn Sie zu einem TV Programm Untertitel angezeigt haben
möchten, drücken Sie die SUB-T Taste. Wenn Untertitel vorhan-
den sind, dann können Sie diese mit der OK Taste aktivieren.
Hinweis:
In Deutschland werden häufig keine Untertitel bei DVB-T übertra-
gen.
Tonspur/Sprache wechseln
Nach dem Drücken der LANG Taste wird eine Liste mit verfügba-
ren Tonspuren angezeigt. Einige Sender übertragen Tonspuren in
unterschiedlichen Sprache oder in unterschiedlichen Tonformaten
(Stereo/Raumklang). Wählen Sie mit den Tasten ▲/▼eine der
verfügbaren Tonspuren aus und bestätigen Sie Ihre Auswahl mit
OK.
Seitenverhältnis
Sie haben während des Fernsehens die Möglichkeit das Seitenverhältnis des Bildes zu ändern.
Drücken Sie dazu die ASPECT Taste auf der Fernbedienung und das Seitenverhältnis ändert sich
mit jedem Tastendruck. Beachten Sie zu den Seitenverhältnissen auch Seite 30.
Tägliche Bedienung

DE-16
Deutsch
Tägliche Bedienung
Informationen anzeigen
Wenn Sie die INFO Taste drücken, erhalten Sie eine
Vielzahl von Information. Bei dem ersten Drücken der
INFO Taste gelangen Sie zu der Übersicht: TV Sender-
name, aktuelles TV Programm, nächstes TV Programm
usw.
Erneutes Drücken der INFO Taste zeigt weitere Informa-
tion des aktuellen TV Programms an. Daneben finden
Sie die Informationen zu der Frequenz, Bandbreite des
TV Senders und dem Parameter „Qualität“.
Videotext
Videotext aktivieren Sie über die TTX Taste. Navigation
im Videotextfenster:
• Zifferntasten (0-9) zur direkten Eingabe der Vi-
deotextseite
• ◄/►Blättern zwischen Unterseiten
• Die Funktion der Farbtasten ROT, GRÜN, BLAU
und GELB wird am unteren Bildschirmrand ein-
geblendet
• EXIT beendet den Videotext
Lautstärke
Mit den Tasten ◄/►(VOL+ / VOL-) ändern Sie die Lautstärke an dem DVB-T Empfänger.
Wenn Sie Dolby Digital oder andere Raumklangformate über den HDMI-Ausgang als Bitstream
(RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung. Die Lautstärke des
SPDIF (Coaxial) Ausgangs lässt sich mit den Tasten VOL-/VOL+ nicht verändern.
TV / Radio
Wenn Sie zwischen den TV und Radio wechseln möchten, dann Drücken Sie die TV/RADIO Taste.
Senderwechsel
Mit den Tasten ▲(CH+)/▼(CH-) oder durch numerische Eingabe können Sie den TV Sender wech-
seln.
Auflösung
Sie haben während des Fernsehens die Möglichkeit die Auflösung des HDMI Ausgangs zu ändern.
Drücken Sie dazu die V-FORMAT Taste auf der Fernbedienung und die Auflösung ändert sich mit
jedem Tastendruck. Beachten Sie zu der HDMI-Auflösung auch Seite 33.
Wichtige Tasten und deren Funktionen

DE-17
Deutsch
EPG
Drücken Sie die EPG Taste, der elektronische
Programmführer wird aktiviert. Folgende Abbil-
dung erscheint auf dem Bildschirm:
Das EPG Fenster ist wie folgt aufgeteilt:
Links Oben Senderliste, Wechsel mit den ◄/►Tasten
Rechts Oben Aktuelles Datum und aktuelle Uhrzeit
Rechts Kurzinformation zu dem markierten Programm
Unten Beschreibung der Bedienung mit den Tasten zur Navigationshilfe.
Die Bedienung erfolgt mit den Tasten:
OK Markiertes TV Programm wird in die Timerprogrammierung übernommen
INFO Zeigt die Timer-Liste an
▲/▼Vorherige bzw. nächste TV Sendung
◄/►Wechsel des TV Kanals
EXIT Beenden des EPG Fensters
Favoriten
Wenn Sie Favoriten eingerichtet haben, können Sie mit der
FAV Taste auf der Fernbedienung direkt auf die Favoritenlis-
ten zugreifen. Die Bedienung innerhalb der Favoritenlisten
sieht wie folgt aus:
▲/▼Sender auswählen
◄/►Favoritenliste auswählen
OK Ausgewählten Sender aufrufen
EXIT Beenden der Favoritenlisteanzeige
Hinweis:
Das Einrichten von Favoritensendern wird auf Seite 29 be-
schrieben.
Tägliche Bedienung
Wichtige Tasten und deren Funktionen

DE-18
Deutsch
Timerprogrammierung
Wenn Sie in der EPG Anzeige die OK Taste bei einer
markierten Sendung gedrückt haben, wird diese Sendung
in die Timerprogrammierung übernommen. Die Informatio-
nen wie Sender, Datum und Uhrzeit werden automatisch
aus dem EPG übernommen.
Es ist in der Regel ratsam, die Startzeit und Endzeit um
einige Minuten (z.B. 3-5 min.) zu verändern, weil die Sen-
dungen selten pünktlich beginnen. Weitere Parameter sind
Wiederholung und Mode. Die Option Wiederholung defi-
niert ob eine Sendung einmalig oder regelmäßig aufge-
nommen werden soll. Die Option Mode muss für eine Auf-
nahme auf RECORD belassen werden. Zum Speichern
drücken Sie die Taste OK. Die nun programmierte Sen-
dung erschient in der Timerprogrammliste.
Mit der EXIT Taste können Sie die einzelnen Fenster wie-
der schließen. Mehrmaliges Drücken dieser Taste blendet
schließlich auch das EPG Fenster aus.
Hinweis:
• Vergessen Sie nicht, einen USB Speicher anzuschließen (siehe Seite 20).
• Einstellung Mode: Wählen Sie RECORD, wenn eine Aufnahme auf einem USB-Gerät erfol-
gen soll. Wählen Sie VIEW, wenn sich der Receiver zur eingestellten Startzeit einschalten
soll, ohne eine Aufnahme durchzuführen.
Aufnahme
Wenn Sie das aktuelle TV Programm aufnehmen möchten, schließen zuerst einen USB Speicher
am USB Anschluss an und drücken Sie dann die ●Taste. Durch mehrfaches Drücken der ●Taste
können Sie eine Zeit vorgeben, nach der die Aufnahme automatisch beendet werden soll. Manuell
beenden können Sie die Aufnahme durch das Drücken der ■Taste. Bestätigen Sie die Sicherheits-
abfrage mit der OK Taste.
Aufnahmeprogrammierung
Sie haben die Möglichkeit während des Fernsehens eine
Aufnahme zu programmieren. Drücken Sie dazu die
BLAUE Taste und die Timer-Liste erscheint auf dem
Bildschirm.
Drücken Sie die ROTE Taste, es erscheint ein Einstel-
lungsfenster (Timer Neu) mit allen relevanten Optionen
(siehe oben).
Hinweise zum USB-Anschluss: Seite 20
USB Rekorder

DE-19
Deutsch
USB Rekorder
Aufnahmeliste
Die aufgenommenen Sendungen können Sie über die PVR Taste direkt erreichen. Alle bisherigen
Aufnahmen werden dort angezeigt.
Die Bedienung in der Aufnahmeliste erfolgt über die Tasten:
▲/▼Wechsel zur vorherigen bzw. nächsten Aufnahme
OK Startet die Wiedergabe im Vorschaufenster
ROT Wechsel zwischen Vorschau- und Vollbild-Anzeige
GRÜN Aufnahme umbenennen
GELB Aufnahme löschen
Datei wiedergeben
Während der Wiedergabe stehen Ihnen weitere Tasten zur Verfügung:
►► Schneller Vorlauf
◄◄ Schneller Rücklauf
|| Pause, die Wiedergabe setzen Sie mit dem erneuten Drücken der || fort
EXIT/STOP Beenden der Wiedergabe, wechseln zu der Aufnahmeliste

DE-20
Deutsch
Datei umbenennen
Wählen Sie aus der Aufnahmeliste die Datei aus, die Sie umbenennen möchten. Drücken Sie die
GRÜNE Taste, auf dem Bildschirm erscheint eine OSD Tastatur. Wählen Sie mit Hilfe der Navigati-
onstasten ◄/►/▲/▼die einzelnen Buchstaben des neuen Dateinamens und bestätigen jeden
Buchstaben mit der OK Taste.
Ist der neue Name fertig, dann navigieren Sie zu dem OK-Feld und drücken Sie die OK Taste. Die
Datei wird umbenannt.
Aufnahme löschen
Wenn Sie bei einer markierten Aufnahme in der Aufnahmeliste die GELBE Taste drücken, dann
können Sie die entsprechende Datei von dem USB Speicher löschen. Die ausgewählte Datei wird
jetzt mit einem „Häkchen“ markiert. Rücken Sie jetzt die OK Taste. Bestätigen Sie die Sicherheits-
abfrage mit der OK Taste und die Datei wird von dem USB Speicher gelöscht.
USB Anschluss
Schließen Sie den USB-Stick vorsichtig an dem USB An-
schluss an. Der Receiver benötigt evtl. etwas Zeit, bis der
USB-Stick vollständig eingelesen und betriebsbereit ist.
Entnehmen Sie den USB Stick erst dann, wenn alle Aufnah-
men oder Wiedergaben beendet sind
Hinweise:
• Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entspre-
chenden nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB
Speichergerät nicht vom HRT 7515 erkannt werden, probieren Sie bitte einen anderen
USB-Speicher aus.
• USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USB-
Spezifikationen und dürfen nicht mit dem HRT 7515 verbunden werden.
• USB Speicher bis 320GB werden unterstützt, bei höherer Kapazität kann die Kompatibilität
zum HRT 7515 nicht unter allen Umständen garantiert werden.
• Es werden nur FAT-, FAT32- oder NTFS-Dateisysteme unterstützt. Falls ein Medium mit
einem anderen Dateisystem formatiert ist, dann wird dieses nicht erkannt.
• Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt
wird.
USB Rekorder
