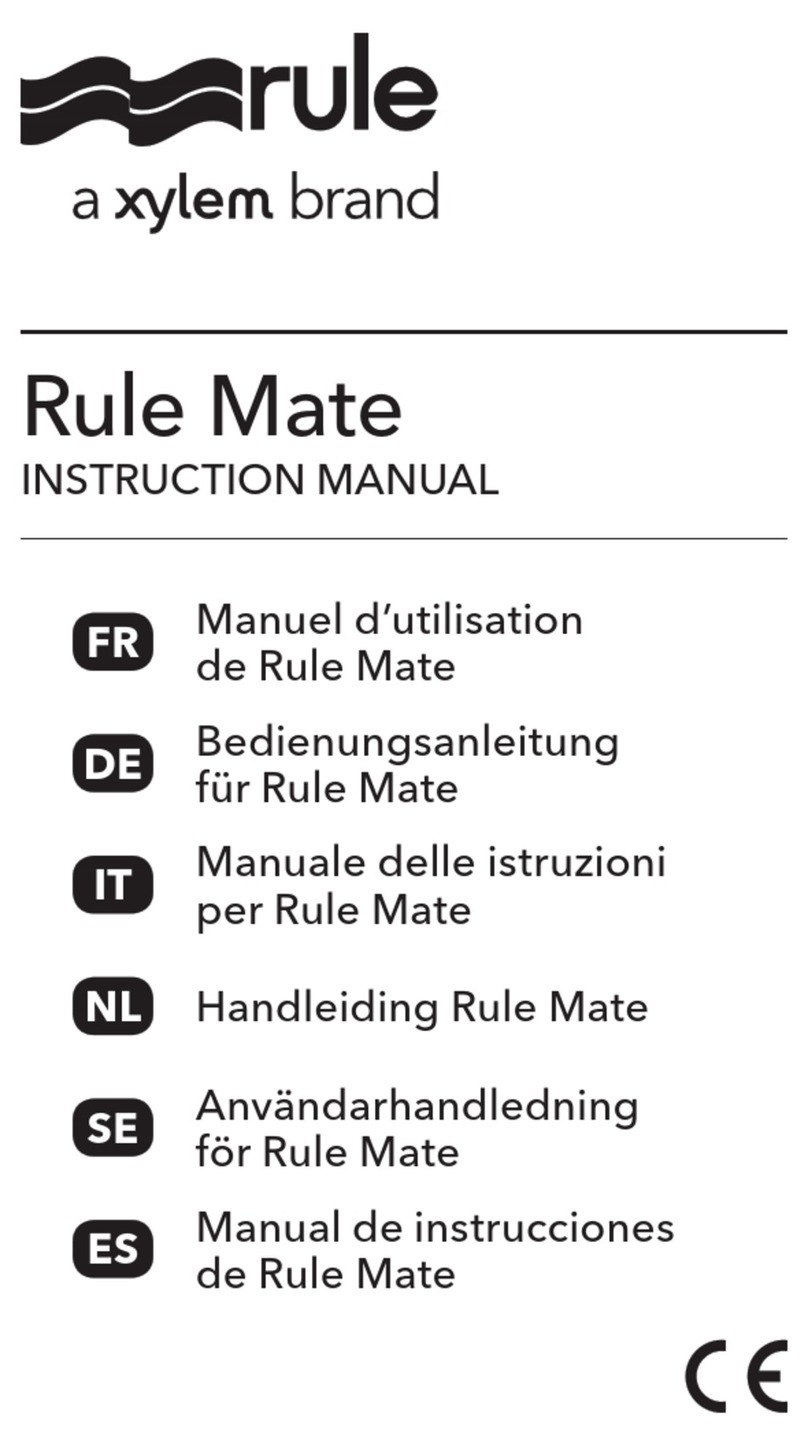

Xylem rule Rule-Mate User manual

Rule-Mate
INSTRUCTION MANUAL
Manuel d’utilisation de Rule-Mate
Bedienungsanleitung für Rule-Mate
Manuale delle istruzioni per Rule-Mate
Manual de instrucciones de Rule-Mate
Användarhandledning för Rule-Mate
Handleiding Rule-Mate

2
DANGER: Failure to follow this instruction manual may lead to significant property
damage or may result in serious injury or death.
About safety messages
It is extremely important that you read,understand and follow the safety messages and regulations
carefully before handling the product.They are published to help prevent these hazards:
WARNING:
• The operator must be aware of safety precautions to prevent physical injury.
• Operating, installing or maintaining the unit in any way that is not covered
in this manual could cause death, serious personal injury or damage to the
equipment.This includes any modification to the equipment or use of parts
not provided by Xylem.If there is a question regarding the intended use of
equipment, please contactXylem representative before proceeding.
• Do not change the service application without the approval of a authorized
Xylem representative.
• Personal accidents and health problems
• Damage to the product
• Product malfunction
NOTICE: Save this manual for future reference, and keep it readily available at the
location of the unit.
SAFETY
SAFETY TERMINOLOGY AND SYMBOLS
Hazard Level:
DANGER
WARNING
CAUTION
NOTICE
Indication:
Ahazardous situationwhich,if not avoided,will result indeath orserious injury.
Ahazardous situationwhich,if not avoided,could result indeath orserious injury.
Ahazardoussituationwhich,if notavoided,could result in minorormoderateinjury.
Apotential situationwhich,if not avoided,could result in undesirable conditions.
Apracticenot relatedto personalinjury.
CAUTION: Read this manual carefully before installing, using or servicing this
product. Failure to follow the instructions within this manual could result in explosion,
property damage, severe personal injury and/or death.

3
ELECTRICAL HAZARD:
These are examples of other categories that can occur.They fall under the ordinary hazard
levels and may use complementing symbols:
• Crush hazard
• Cutting hazard
• Arc flash hazard
General safety rules
These are safety rules apply:
• Always keep work area clean
• Pay attention to the risks presented by gas and vapors in the work area
• Avoid all electrical dangers. Pay attention to the risks of electric shock or arc flash hazards
• Always bear in mind the risk of drowning, electrical accidents and burn injuries
USER SAFETY
Safety equipment
Usesafety equipmentaccording tothe companyregulations.Usethis safetyequipment withinthe workarea:
Electrical connections
Electrical connections must be made by certified electricians in compliance with all
international, national,state and local regulations. For more information about requirements,
see sections dealing specifically with electrical connections.
• Hard hat
• Safety goggles, preferably with side shields
• Protective shoes
• Protective gloves
• Gas mask
• Hearing protection
• First-aid kit
• Safety devices
NOTICE: Never operate a unit unless safety devices are installed.
Precautions before work
Observe these safety precautions before you work with the product or are in connection with the product:
• Make sure that you have a clear path of retreat
• Make sure that the product cannot roll or fall over and injure people or damage property
• Allow all system and pump components to cool before you handle them
• Make sure that the product has been thoroughly cleaned
• Disconnect and lock out power before you service the pump

4
Waste and emissions regulations
Observe these safety regulations regarding waste and emissions:
Wash the skin and eyes
Followtheseprocedures for chemicals or hazardousfluids thathave comeinto contactwith youreyes orskin:
• Appropriately dispose of all waste
• Handle and dispose of the processed liquid in compliance with applicable
environmental regulations
• Clean up all spills in accordance with safety and environmental procedures
• Report all environmental emissions to the appropriate authorities
ENVIRONMENTAL SAFETY
Electrical installation
For electrical installation recycling requirements, consult your local electric utility
Recycling guidelines
Always follow local laws and regulations regarding recycling
WARNING: Radiation Hazard.Do NOT send the product toXylem if it has been
exposed to any nuclear radiation
Condition
Chemicals or
hazardous fluids
in eyes
Chemicals or
hazardous fluids
on skin
Action
1. Hold your eyelids apart forcibly with your fingers
2. Rinse the eyes with eyewash or running water for al least 15 minutes
3. Seek medical attention
1. Remove contaminated clothing
2.Wash the skin with soap and water for a least 1 minute
3. Seek medical attention, if necessary
DANGER: This product is not intended for damage control or to deal with flooding result-
ing from hull damage.This product is intended to be used in Bilge Pumping Systems for small
craft with a hull length up to 79 feet (24 meters), as described within the introduction and
scope of ISO 15083. Bilge Pumping Systems,as specified in ISO 15083,are limited to normal
amounts of water in an intact boat due to spray, rain, seepage, spillage, and occasional small
amounts of watershipped fromboat movementsin heavyweather.Use of product inany other
way could result in flooding, catastrophic damage to craft,serious personal injury, or death.

5
WARNING: This pump is designed for use with fresh water and salt water ONLY. Use with
any other hazardous, caustic,or corrosive material could result in damage to the pump and
the surrounding environment,possible exposure to hazardous substances and injury.
WARNING: Check the function of all bilge pumps at regular intervals. Clear pump
inlets from debris. If seacocks are fitted in the fore and aft peak bulkheads,they shall be
kept closed and shall only be opened to let water drain into the main bilges.
Rule-Mate Intelligence
Rule-Mate Bilge pumps have built-in programming that can sense when the pump is running
but not pumping water to protect the pump, vessel, and the vessel’s batteries. If debris covers the
sensor or the pump becomes air-bound,the pump will stop running and begin to “check” for water
every 2.5 minutes. Once the debris is removed,the pump will revert to its normal operation, turn-
ing on when the water reaches approximately 2-3/4” (70mm) and shutting off at approximately
5/8” (16mm).
Our Rule-Mate bilge pumps contain a fail-safe back-up program that measures the amount of
work the motor is performing and the length of time the motor is running. If debris, such as
a wet paper towel or leaves, became lodged against the pump, it could “trick” the pump into
thinking water remained in the bilge which could deplete the vessel’s battery.
If the circuit board senses the motor is running but doing little work (not pumping water) for
longer than fifteen seconds,the pump will enter into a cycling mode in the same fashion as the
computerized pumps.The pump will sense water every 2.5 minutes and if it senses water, it will
continue to run until the water has been removed from the bilge.
After the debris is removed,the pump will automatically revert to the level sensing mode.

6
Rated Flow Open Flow Output @ 0ft (0m)
(0 kPa) GPH (LPH)
Open Flow
Output @ 3.35ft (1m)
(10 kPa) GPH (LPH)
Open Flow
Output @ 6.7ft (2m)
(20 kPa) GPH (LPH)
FR
Débit nominal
Débit libre
Sortie à 0 pied (0m)
(0 kPa) GPH (LPH)
Débit libre
Sortie à 3.35 pieds (1m)
(10 kPa) GPH (LPH)
Débit libre
Sortie à 6.7 pieds (2m)
(20 kPa) GPH (LPH)
DE
Gemessener
Durchfluss
Offener Durchfluss
Pumpleistung
bei 0m
(0kPa) GPH (LPH)
Offener Durchfluss
Pumpleistung bei 1m
(10kPa) GPH (LPH)
Offener Durchfluss
Pumpleistung bei 2m
(20kPa) GPH (LPH)
IT
Flusso nominale
Flusso aperto
Uscita @ 0ft (0m)
(0 kPa) GPH (LPH)
Flusso aperto
Uscita @ 3.35ft (1m)
(10 kPa) GPH (LPH)
Flusso aperto
Uscita @ 6.7ft (2m)
(20 kPa) GPH (LPH)
NL
Nominaal debiet
Open debiet
Uitvoer @ 0ft (0m)
(0 kPa) GPH (LPH)
Open debiet
Uitvoer @ 3.35ft (1m)
(10 kPa) GPH (LPH)
Open debiet
Uitvoer @ 6.7ft (2m)
(20 kPa) GPH (LPH)
SE
Nominellt flöde
Öppet flöde
Effekt @ 0ft (0m)
(0 kPa) GPH (LPH)
Öppet flöde
Effekt @ 102.11cm (1m)
(10 kPa) GPH (LPH)
Öppet flöde
Effekt @ 204.22cm (2m)
(20 kPa) GPH (LPH)
ES
Caudal Nominal
Caudal Abierto
Salida @ 0 pies (0 m)
(0 kPa) GPH (LPH)
Caudal Abierto
Salida @ 3.35 pies (1m)
(10 kPa) GPH (LPH)
Caudal Abierto
Salida @ 6.7 pies (2m)
(20 kPa) GPH (LPH)
1500 1500 (5678) 1200 (4542) 680 (2574)
2000 2000 (7570) 1620 (6132) 1300 (4921)
Note: Output is based on 10 hour break-in period and at 13.6V (12Vmodels) or 27.2V (24V models).
Note: Les données proviennent d’une période de rodage de 10heures et d’essais à 13,6V (modèles 12V)
ou 27,2V (modèles 24V).
FR
Hinweis: Die Pumpleistung richtet sich nach der zehnstündigen Einlaufzeit und danach,ob 13,6V (12V-
Modelle) oder 27,2V (24V-Modelle) anliegen.
DE
Nota bene: l’uscita è basata su un periodo di rodaggio di 10 ore a 13,6V (modelli a 12V) o 27.2V (modelli a 24V).
IT
Opmerking: De uitvoer is gebaseerd op een inloopperiode van 10 uur en bij 13,6 V (12V-modellen) of 27,2 V
(24V-modellen).
NL
Obs: Uteffekt baseras på en 10 timmar lång inkörsperiod med 13.6V (12V-modeller) eller 27.2V (24V-modeller).
SE
Nota: La salida se basa en un período de reposo de 10 horas y a 13.6V (modelos de 12V) ó 27.2V (modelos de 24V).
ES

7
A
GPH (LPH)
G/H (L/H)
G/S (L/S)
G/O (L/O)
G/U (L/U)
G/T (L/T)
G/H (L/H)
B
Model
Modèle
Modell
Modello
Model
Modell
Modelo
C
Volts
Volts
Volt
Volt
Volt
Volt
Voltios
D
Amps (Volts)
Amp. (Volts)
Ampere (Volt)
Amp (Volt)
Amp (Volt)
Ampere (volt)
Amperios (Voltios)
E
Amps (Volts)
Amp. (Volts)
Ampere (Volt)
Amp (Volt)
Amp (Volt)
Ampere (volt)
Amperios (Voltios)
F
Fuse Size
Taille de fusible
Sicherungsstärke
Dimensione fusibile
Zekering
Säkringsstorlek
Tamaño del fusible
FR
DE
IT
NL
SE
ES
A B C D E F
1500 (5678) RM1500A 12DC 4.8 (12v) 7.0 (13.6v) 10
2000 (7571) RM2000A 12DC 8.4 (12v) 12.0(13.6v) 15
2000 (7571) RM2000A-24 24DC 4.0 (24v) 6.0 (27.2v) 7.5

8
2 3/4"
(69.85mm)
5/8"
(15.88mm)
STOP
ARRÊT
STOPP
ALTO
Pump 1500 & 2000 GPH

9
Pump 1500 & 2000 GPH

10
Pump 1500 & 2000 GPH

11
On 12 volt pump: Minimum voltage of 10.5 volts required.
On 24 volt pump: Minimum voltage of 21 volts required.
CAUTION: Disconnect power from the
system before working on the unit to avoid
personal injury, damage to the surrounding
environment and/or damage to the unit.
CAUTION: Always install proper fuse size to
prevent damage to product should a short occur.
Failure to install proper fuse could increase risk
of pump malfunction potentially resulting in
personal injury and/or fire hazard.
CAUTION: Keep all wire connections
above the highest water level.Wires must be
joined with butt connectors and a marine grade
sealant to prevent wire corrosion.
WARNING: Electrical connections
should be performed by a competent marine
electrical technician.
CAUTION: Connecting brown or brown/white wires to negative battery terminals will result in
pump failure. Install all brown wires to positive terminal only and black to negative terminal only.

12

13
Testing the Pump
Pour tester la pompe
Prüfen der Pumpe
Prova della pompa
Testen van de pomp
Testa pumpen
Prueba de la bomba
Appuyer et tenir enfoncé pendant 5 secondes pour confirmer le bon fonctionnement de
la pompe.
Fünf Sekunden gedrückt halten, um ordnungsgemäßen Betrieb sicherzustellen.
Tenere premuto per 5 secondi per accertare il corretto funzionamento.
Indrukken en 5 seconden ingedrukt houden om het goed functioneren van de pomp te
bevestigen.
Håll nedtryckt fem sekunder för att försäkra korrekt drift.
Pulse y retenga el botón cinco segundos para asegurarse de que el funcionamiento sea
correcto.
Press & Hold for five seconds
to ensure proper operation

14
Install to ABYC
H-22 and E-11
All mounting holes must be
sealed with a marine grade
sealant to prevent water
intrusion.
AIS (Aquatic Invasive Species)
Decontamination Process.
All of our pumps are designed to meet the ABYC standards
for the current AIS Decontamination procedure including low
pressure water at 120ºF for 130 seconds.
Please follow current guidelines for the decontamination
process.

15
Manuel d’utilisation de pompe de cale entièrement
automatique
Niveau de risque:
DANGER
AVERTISSEMENT
ATTENTION
AVIS
Indications:
Une situation dangereuse qui, si elle n’est pas évitée, entraînera la mort ou des blessures
Une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des
blessures graves.
Une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures mineures
ou modérées.
Une situation potentielle qui, si elle n’est pas évitée, peut entraîner des conditions indésirables.
Une pratique non liée à des blessures personnelles.
DANGER: Le non-respect de ces instructions pourrait provoquer une explosion,des
dommages matériels, des blessures graves et/ou la mort.
SÉCURITÉ
TERMINOLOGIE ET SYMBOLES DE SÉCURITÉ
ATTENTION: Lisez attentivement ce manuel avant d’installer, utiliser ou réparer ce
produit. Le non-respect des instructions de ce manuel peut provoquer une explosion,
des dommages matériels, des blessures graves et/ou la mort.
AVIS: Conservez ce manuel pour vous y référer ultérieurement,et pour qu'il soit
facilement disponible à l'emplacement de l'unité.
AVERTISSEMENT:
• L'opérateur doit connaître les précautions de sécurité pour éviter les blessures physiques.
• L'exploitation, l'installation ou l'entretien de l'appareil d'une façon non conforme aux
instructions de ce manuel peut entraîner la mort, des blessures personnelles graves ou
endommager l'équipement. Cela comprend toute modification de l'équipement ou
l'utilisation depièces nonfournies parXylem.Si vousavezune questionconcernant l'utilisation
prévue de l’équipement,veuillez contacter un représentant Xylem avant de poursuivre.
• Ne pas modifier l'application de service sans l'approbation d'un représentant
autorisé de Xylem.
A propos des messages de sécurité: Il est extrêmement important que vous lisiez,
compreniez et suiviez attentivement les messages et règlementations de sécurité avant de
manipuler le produit. Ils sont publiés pour aider à prévenir les risques suivants: 1. Accidents
personnels et problèmes de santé; 2. Dommages du produit; 3. Dysfonctionnement du produit

16
RISQUE ÉLECTRIQUE
SÉCURITÉ DE L’UTILISATEUR
Voici des exemples d'autres catégories qui peuvent se produire. Ils sont classés parmi les
niveaux de risque ordinaires et peuvent utiliser des symboles complémentaires:
1. Risque d'écrasement;
2. Risque de coupe;
3. Risque d'arc électrique
Règles générales de sécurité
Ces règles de sécurité s'appliquent:
Maintenez toujours la zone de travail propre.
Faites attention aux risques constitués par les gaz et les vapeurs dans la zone de travail.
Évitez tous les risques électriques.Faites attention aux risques de choc électrique ou d'arc électrique.
Toujours garder à l'esprit le risque de noyade, d'accidents électriques et de brûlures.
Équipement de sécurité. Utilisez un équipement de sécurité selon les règlements de
l'entreprise. Utilisez cet équipement de sécurité dans la zone de travail:
Casque
Lunettes de sécurité,de préférence avec des protections latérales
Chaussures de protection
Gants de protection
Masque à gaz
Protection de l'ouïe
Trousse de premiers soins
Dispositifs de sécurité
AVIS : Ne jamais faire fonctionner la pompe sans que les dispositifs de sécurité ne
soient installés.
Raccordements électriques
Lesconnexions électriquesdoivent êtreeffectuées pardes électricienscertifiés enconformité avectoutes
les réglementations internationales, nationales,provinciales et locales. Pour plus d'informations sur les
exigences, voir les sections traitant spécifiquement des branchements électriques.
Précautions à prendre avant travaux
Respectez ces consignes de sécurité avant de travailler avec le produit ou d'être en relation avec le produit:
Assurez-vous que vous avez une issue de secours
Assurez-vous que le produit ne peut pas rouler ou basculer et blesser des personnes ou
endommager des biens
Permettez à tous les composants du système et de la pompe de refroidir avant de les manipuler
Assurez-vous que le produit a été soigneusement nettoyé
Débranchez et verrouillez l’alimentation avant d’intervenir sur la pompe

17
SÉCURITÉ DE L’ENVIRONNEMENT
DANGER: Ce produit n’est pas destiné à contrôler l’eau ou à traiter des envahissements provenant d’une
avarie de coque. Ce produit doit être utilisé dans des systèmes de pompes de cale pour les petits navires d’une
longueur de coque inférieure ou égale à 24m, comme décrit dans l’introduction et le domaine d’application de
la norme ISO 15083. Comme il est précisé dans cette norme, les systèmes de pompes de cale sont limités au
pompage de la quantité normale d’eau présente dans un bateau intact,due aux embruns, à la pluie,aux fuites,
aux débordements, et de la petite quantité d’eau embarquée occasionnellement en raison des mouvements
du bateau par gros temps. L’utilisation du produit d’une toute autre manière pourrait provoquer des envahisse-
ments, une avarie de coque catastrophique et des blessures graves, voire un décès.
Condition
Produits chimiques ou
liquides dangereux
dans les yeux
Produits chimiques ou
liquides dangereux sur
la peau
Action à mener
1. Maintenez les paupières écartées avec les doigts
2. Rincez les yeux avec de l’eau de lavage oculaire ou courante pendant au moins 15 minutes
3. Consulter un médecin
1. Retirez les vêtements contaminés
2. Lavez la peau avec de l’eau et du savon pendant au moins 1 minute
3. Consulter un médecin si nécessaire
Lavez-vous la peau et les yeux Suivez ces procédures pour les produits chimiques
ou des liquides dangereux qui ont été en contact avec les yeux ou la peau:
Règlements concernant les déchets et les émissions
Respectez les consignes de sécurité suivantes concernant les déchets et émissions:
Éliminez tous les déchets de manière appropriée
Manipulez et éliminez le liquide traité conformément aux réglementations environnementales
en vigueur
Nettoyez tous les déversements conformément aux procédures environnementales et de sécurité
Signalez toute émission environnementale aux autorités compétentes
AVERTISSEMENT: Risque d'irradiation.Ne PAS envoyer le produit àXylem s'il a
été exposé à un rayonnement nucléaire.
Installation électrique Pour les besoins de recyclage de l'installation électrique,
consultez votre compagnie d'électricité locale.
Directives pour le recyclage
Conformez-vous toujours aux lois et réglementations locales concernant le recyclage.

18
AVERTISSEMENT : Cette pompe est conçue UNIQUEMENT pour l’eau claire et l’eau
salée. L’utilisation avec toutes autres substances dangereuses, caustiques ou corrosives
pourraient endommager la pompe et le milieu environnant,provoquant potentiellement une
exposition aux substances dangereuses,avec blessures.
AVERTISSEMENT: Vérifiez le fonctionnement de toutes les pompes de cale à
intervalles réguliers. Éliminez les débris aux entrées des pompes. Si des vannes sont
installées dans les cloisons des coquerons avant et arrière,elles doivent rester fermées et
doivent être ouvertes uniquement pour laisser l’eau s’écouler dans les cales principales.
Intelligence Rule-Mate
Grâce à leur programmation intégrée, les pompes de cale Rule-Mate peuvent détecter quand la
pompe fonctionne mais qu’elle ne pompe pas d’eau, pour protéger la pompe, le bateau et les
batteries du bateau.Si des débris bloquent le détecteur ou désamorcent la pompe, cette dernière
s’arrête et entame le cycle de«vérification de l’eau» toutes les 2,5 minutes.Dès que les débris ont
été enlevés,la pompe revientau mode de fonctionnementnormal en se mettant en marche quand
l’eau atteint environ 70mm (2-3/4 po.) et en s’arrêtant à 15,9mm (5/8 po.).
Nos pompes de cale Rule-Mate intègrent un programme de sauvegarde de sécurité qui évalue
la quantité de travail du moteur et la durée de fonctionnement du moteur.Si des débris, comme
une serviette en papier sèche ou des feuilles, viennent se loger contre la pompe, celle-ci pourrait
penser que de l’eau est restée dans la cale,ce qui pourrait vider la batterie du bateau.
Si la carte à circuit imprimé détecte que le moteur fonctionne, mais à faible rendement (aucune
eau n’est pompée) pendant plus de quinze secondes,la pompe passera en mode de vérification de
la même manière que les pompes informatisées. La pompe détectera l’eau toutes les 2,5minutes
et si elle détecte de l’eau,elle continuera à fonctionner jusqu’au vidage total de la cale.
Après élimination des débris, la pompe reviendra automatiquement au mode de détection du
niveau d’eau.

19
Images de référence.
Sortie et Références électriques.
Pages: 6-10; 12.
ATTENTION: Coupez l’alimentation
du système avant tout travail sur l’unité
pour éviter les blessures,les dommages
du milieu environnant et/ou de l’unité.
ATTENTION: Installez toujours un fusible
de taille correcte pour éviter d’endommager le
produit en cas de court-circuit.La non-installation
d’un fusible approprié pourrait augmenter les
risques de dysfonctionnement de la pompe,
débouchant éventuellement sur des blessures
et/ou un incendie.
ATTENTION: Tous les branchements
de fils doivent rester au-dessus du niveau le
plus élevé de l’eau.Les fils doivent être joints
avec des connecteurs de bout et un produit
d’étanchéité de qualité marine pour éviter
une corrosion des fils.
AVERTISSEMENT: Les branchements
électriques doivent être réalisés par un
électricien de marine compétent.
MISE EN GARDE: Si vous raccordez les fils marrons ou marrons/blancs à la borne
négative de la batterie, la pompe ne fonctionnera pas. Connecter tous les fils marrons à la
borne positive uniquement et le fil noir à la borne négative uniquement.
Pour pompe 12 volts: Tension minimum requis de 10,5 volts.
Pour pompe 24 volts: Tension minimum requis de 21 volts.

20
Installez sur ABYC
H-22 et E-11
Tous les orifices de montage
doivent être scellés avec un
produit d’étanchéité de qualité
marine pour éviter la pénétration
de l’eau.
Processus de décontamination AIS
(espèces aquatiques envahissantes).
Toutes nos pompes sont conçues pour répondre aux normes
ABYC pour la procédure actuelle de décontamination AIS,
y compris de l’eau à basse pression à 120 ° F pendant 130
secondes.
Veuillez suivre les directives actuelles pour le processus de
décontamination.
