Yamaha RX-V377 User manual

AV Receiver/Receptor AV
Easy Setup Guide/Guía de conguración sencilla
English
Español
This document explains how to set up a 5.1-channel system and play back surround sound from a BD/DVD on
the unit.
For more information about this product, refer to the Owner’s Manual included on the supplied CD-ROM.
The latest Owner’s Manual can be downloaded from the following website.
http://download.yamaha.com/
Este documento explica cómo configurar un sistema de 5.1 canales y reproducir sonido surround desde un
BD/DVD de la unidad.
Para obtener más información sobre este producto, consulte el Manual de Instrucciones que se incluye en el
CD-ROM suministrado.
Puede descargar el Manual de Instrucciones más reciente en el siguiente sitio Web.
http://download.yamaha.com/
© 2014 Yamaha Corporation Printed in China ZK44430-1 RGLH
HDMI HDMI
HDMI
HDMI
HDMI HDMI
HDMI
HDMI HDMI
1 2 3 4
1 2 3 4
5
4
21
3
9
1
2
1 Accesorios empleados con este
documento
1 Mando a distancia
2 Pilas (AAA, R03, UM-4) (x2)
3 Micrófono YPAO
Se requieren los siguientes cables (no suministrados) para
crear el sistema descrito en este documento.
• Cables de altavoz (x5)
• Cable de audio con patillas (x1)
• Cables HDMI (x3)
2 Colocación de los altavoces
Configure los altavoces en la sala utilizando el diagrama como
referencia.
1 Altavoz delantero (Izq.)
2 Altavoz delantero (Der.)
3 Altavoz central
4 Altavoz surround (Izq.)
5 Altavoz surround (Der.)
9 Altavoz de subgraves
3 Conexión de los altavoces/altavoz
de subgraves
• Únicamente modelos de EE. UU. y Canadá
Si conecta altavoces de 6 Ω, ajuste la impedancia de los
altavoces de la unidad en “6 Ω MIN”. Para más detalles,
consulte “Ajuste de la impedancia de los altavoces” en el
Manual de Instrucciones.
• Antes de conectar los altavoces, retire el cable de
alimentación de la unidad de una toma de CA y apague el
altavoz de subgraves.
• Asegúrese de que los hilos del núcleo del cable del altavoz
no se tocan entre sí o de que no entran en contacto con las
partes metálicas de la unidad.
Esto puede dañar la unidad o los altavoces. Si se produce
un cortocircuito en los cables de los altavoces, aparecerá
“Check SP Wires” en el visor delantero cuando se enciende
la unidad.
4 Conexión de dispositivos externos
5 Conexión del cable de
alimentación a una toma de CA
Antes de conectar el cable de alimentación (sólo modelos
generales y de Taiwán)
Ajuste la posición del conmutador de VOLTAGE SELECTOR
(traducción en su idioma) según su tensión local.
Las tensiones son 110–120/220–240V CA, 50/60 Hz.
1 Accessories used with this
document
1 Remote control
2 Batteries (AAA, R03, UM-4) (x2)
3 YPAO microphone
The following cables (not supplied) are required to build the
system described in this document.
• Speaker cables (x5)
• Audio pin cable (x1)
• HDMI cables (x3)
2 Placing speakers
Set up the speakers in the room using the diagram as a
reference.
1 Front speaker (L)
2 Front speaker (R)
3 Center speaker
4 Surround speaker (L)
5 Surround speaker (R)
9 Subwoofer
3 Connecting speakers/subwoofer
• U.S.A. and Canada models only
When connecting 6-ohm speakers, set the unit’s speaker
impedance to “6 Ω MIN”. For details, see “Setting the speaker
impedance” in the Owner’s Manual.
• Before connecting the speakers, remove the unit’s power
cable from the AC wall outlet and turn off the subwoofer.
• Ensure that the core wires of the speaker cable do not touch
one another or come into contact with the unit’s metal parts.
Doing so may damage the unit or the speakers. If the speaker
cables short circuit, “Check SP Wires” will appear on the front
display when the unit is turned on.
4 Connecting external devices
5 Connecting the power cable to an
AC wall outlet
Before connecting the power cable (Taiwan and General
models only)
Set the switch position of VOLTAGE SELECTOR according to
your local voltage.
Voltages are AC 110–120/220–240 V, 50/60 Hz.
EspañolEnglish
Subwoofer
Altavoz de subgraves
9
Use a subwoofer
equipped with built-in
amplier.
Utilice un altavoz de
subgraves con un
amplicador incorporado.
Surround speaker (R)
Altavoz surround (Der.)
5
Surround speaker (L)
Altavoz surround (Izq.)
4Center speaker
Altavoz central
3
Front speaker (R)
Altavoz delantero (Der.)
2
Front speaker (L)
Altavoz delantero (Izq.)
1
To an AC wall outlet
A una toma de CA
TV
Televisor
HDMI input
Entrada HDMI
HDMI output
Salida HDMI
HDMI output
Salida HDMI
BD/DVD player
Reproductor BD/DVD
Satellite/cable set top box
Reproductor digital multimedia por cable/satélite
3
4
5
Audio pin cable
Cable de audio con clavija
VOLTAGE SELECTOR
(Taiwan and General models only)
(Sólo modelos generales y de Taiwán)
The unit
La unidad
10° to 30°
Entre 10° y 30°
10° to 30°
Entre 10° y 30°
10 mm (3/8”)
10 mm
10 mm (3/8”)
10 mm

6-3, 4 6-4 6-5 6-6
A u t o S e t u p
S t a r t
E x i t
P r e s s S E T U P k e y
t o S t a r t
MUTE
ENHANCER STEREO
TUNED
SLEEP
OUT
ECO
CHARGE
ADAPTIVE DRC
VIRTUAL
[SETUP]:Start
VOL.
A u t o S e t u p
S t a r t
E x i t
M e a s u r e m e n t
F i n i s h e d
Result
3 / 2 / 0.1 ch
3.0 / 10.5 m
-3.0 / +10.0 dB
OK:ENTER
MUTE
ENHANCER STEREO
TUNED
SLEEP
OUT
ECO
CHARGE
ADAPTIVE DRC
VIRTUAL
Finished
VOL.
A u t o S e t u p
S t a r t
E x i t
M e a s u r e m e n t
F i n i s h e d
Result
3 / 2 / 0.1 ch
3.0 / 10.5 m
-3.0 / +10.0 dB
S A V E
MUTE
ENHANCER STEREO
TUNED
SLEEP
OUT
ECO
CHARGE
ADAPTIVE DRC
VIRTUAL
>Save Cancel
VOL.
A u t o S e t u p
S t a r t
E x i t
M e a s u r e m e n t
F i n i s h e d
Result
3 / 2 / 0.1 ch
3.0 / 10.5 m
-3.0 / +10.0 dB
W-1:Out of Phase
OK:ENTER
MUTE
ENHANCER STEREO
TUNED
SLEEP
OUT
ECO
CHARGE
ADAPTIVE DRC
VIRTUAL
W-1:PHASE
VOL.
EspañolEnglish

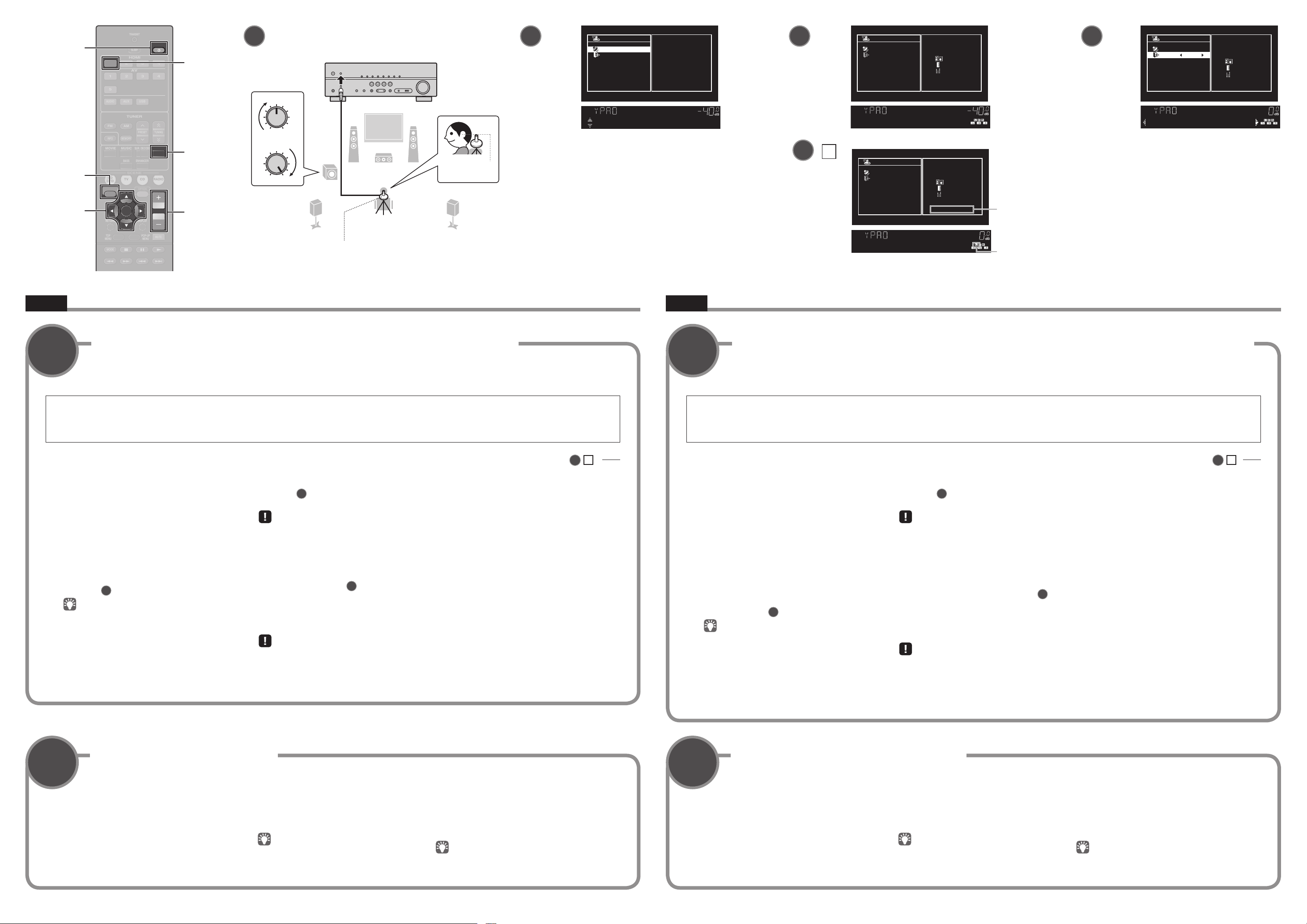

66 La función Yamaha Parametric room Acoustic Optimizer (YPAO) detecta las conexiones de los altavoces, mide las distancias desde la posición de escucha y
seguidamente optimiza los ajustes de los altavoces, como balance de volumen y parámetros acústicos, de la forma adecuada para la sala.
The Yamaha Parametric room Acoustic Optimizer (YPAO) function detects speaker connections, measures the distances from them to your listening position(s), and
then automatically optimizes the speaker settings, such as volume balance and acoustic parameters, to suit your room.
Tenga en cuenta la siguiente medición relativa a YPAO
• Los tonos de prueba se emiten a alto volumen y pueden sorprender o asustar a los
niños pequeños.
• El volumen del tono de prueba no puede ajustarse.
• Mantenga la sala lo más silenciosa posible.
• Permanezca en una esquina de la sala detrás de la posición de escucha para que
no se convierta en un obstáculo entre los altavoces y el micrófono YPAO.
• No conecte auriculares.
Note the following regarding YPAO measurement
• Test tones are output at high volume and may surprise or frighten small children.
• Test tone volume cannot be adjusted.
• Keep the room as quiet as possible.
• Stay in a corner of the room behind the listening position so that you do not become
an obstacle between speakers and the YPAO microphone.
• Do not connect headphones.
Optimización de los ajustes de los altavoces automáticamente (YPAO) Optimizing the speaker settings automatically (YPAO)
1 Pulse RECEIVER (z) para encender la
unidad.
2 Encienda el TV y cambie la entrada de TV
para que se muestre el vídeo de la unidad
(toma HDMI OUT).
3 Encienda el altavoz de subgraves y ajuste
su volumen a la mitad. Si se puede ajustar
la frecuencia de cruce, póngala al máximo.
4 Ponga el micrófono YPAO a la altura
del oído en la posición de escucha y
conéctelo a la toma YPAO MIC en el panel
delantero.
Aparece la pantalla 6-4.
Ponga el micrófono YPAO en la posición de escucha (a
la misma altura de sus oídos). Se recomienda utilizar un
trípode como soporte para el micrófono. Puede utilizar los
tornillos del trípode para estabilizar el micrófono.
5 Para iniciar la medición, pulse SETUP.
La medición comenzará al cabo de 10 segundos.
La medición tarda unos 3 minutos en realizarse.
La pantalla 6-5 aparece en el TV cuando acaba
la medición.
• Si aparece un mensaje de error (com E-1) o un mensaje
de advertencia (como W-2), consulte “Mensajes de
error” o “Mensajes de advertencia” en el Manual de
Instrucciones.
• Si aparece el mensaje de advertencia “W-1:Out of
Phase”, consulte “Si aparece “W-1:Out of Phase”.
6 Utilice las teclas de cursor (e/r) para
seleccionar “SAVE” (Save) (pantalla 6-6)
y pulse ENTER.
7 Desconecte el micrófono YPAO de la
unidad.
No deje el micrófono YPAO en un lugar en el que pueda
estar expuesto a la luz solar directa o a altas temperaturas
durante un periodo prolongado de tiempo.
Con esto ha finalizado la optimización de los ajustes de
los altavoces.
1 Press RECEIVER (z) to turn on the unit.
2 Turn on the TV and switch the TV input to
display video from the unit (HDMI OUT
jack).
3 Turn on the subwoofer and set the volume
to half. If the crossover frequency is
adjustable, set it to maximum.
4 Place the YPAO microphone at your
listening position and connect it to the
YPAO MIC jack on the front panel.
The screen 6-4 appears.
Place the YPAO microphone at your listening position
(same height as your ears). We recommend the use of
a tripod as a microphone stand. You can use the tripod
screws to stabilize the microphone.
5 To start the measurement, press SETUP.
The measurement will start in 10 seconds.
It takes about 3 minutes to measure.
The screen 6-5 appears on the TV when the
measurement finishes.
• If any error message (such as E-1) or warning message
(such as W-2) appears, see “Error messages” or
“Warning messages” in the Owner’s Manual.
• If the warning message “W-1:Out of Phase” appears,
see “If “W-1:Out of Phase” appears”.
6 Use the cursor keys (e/r) to select
“SAVE” (Save) (screen 6-6) and press
ENTER.
7 Disconnect the YPAO microphone from the
unit.
Do not leave the YPAO microphone in a place where it will
be exposed to direct sunlight or high temperature for an
extended period of time.
This completes optimization of the speaker settings.
77 Ahora vamos a reproducir un BD/DVD.
Le recomendamos que reproduzca audio de varios canales (5.1 canales o más) para sentir el sonido surround producido por la unidad.
Now let’s play back a BD/DVD.
We recommend playing back multichannel audio (5.1-channel or more) to feel surround sound produced by the unit.
Reproducción de un BD/DVDPlaying back a BD/DVD
1 Encienda el reproductor BD/DVD.
2 Pulse HDMI 1 para seleccionar “HDMI 1”
como fuente de entrada.
3 Inicie la reproducción en el reproductor
BD/DVD.
4 Pulse varias veces STRAIGHT para
seleccionar “STRAIGHT”.
Cuando está activado el modo “STRAIGHT”
(decodificación directa), cada altavoz produce
directamente la señal de audio de cada canal (sin
procesamiento de campo sonoro).
5 Pulse VOLUME para ajustar el volumen.
Esto completa el procedimiento de configuración básica.
Cuando no se oye el sonido surround o un determinado altavoz
no emite sonido, consulte “Resolución de problemas” en el
Manual de Instrucciones.
1 Turn on the BD/DVD player.
2 Press HDMI 1 to select “HDMI 1” as the
input source.
3 Start playback on the BD/DVD player.
4 Press STRAIGHT repeatedly to select
“STRAIGHT”.
When “STRAIGHT” (straight decode) is enabled, each
speaker produces each channel audio signal directly
(without sound field processing).
5 Press VOLUME to adjust the volume.
This completes the basic setup procedure.
When surround sound is not heard, or no sound is output from a
specific speaker, see “Troubleshooting” in the Owner’s Manual.
Siga el procedimiento descrito a continuación para
comprobar las conexiones del altavoz.
1 El indicador del altavoz en el visor delantero
parpadeará si existe un altavoz con problema.
2 Compruebe las conexiones de los cables (+/-) del
altavoz con problemas.
Si el altavoz está mal conectado:
Apague la unidad, vuelva a conectar el cable del altavoz
y luego realice la medición YPAO de nuevo.
Si el altavoz está bien conectado:
Dependiendo del tipo de altavoces o el entorno de
la sala, puede aparecer este mensaje, incluso si los
altavoces están correctamente conectados.
En este caso, ignore el mensaje y continúe con el paso 6.
Follow the procedure below to check the speaker
connections.
1 The speaker indicator in the front display will blink for
a problem speaker.
2 Check cable connections (+/-) for the problem
speaker.
If the speaker is connected incorrectly:
Turn off the unit, reconnect the speaker cable, and then
try YPAO measurement again.
If the speaker is connected correctly:
Depending on the type of speakers or room environment,
this message may appear even if the speakers are
connected correctly.
In this case, ignore the message and proceed to step 6.
Si aparece “W-1:Out of Phase” ( 6-A)If “W-1:Out of Phase” appears ( 6-A)
6-A
1 2 3 4
1 2 3 4
5
FM
INFO MEMORY
AM
PRESET TUNING
SCENE
RETURN
TOP
MENU
POP-UP
MENU
VOLUME
BD
DVD TV
CD
RADIO
MUTE
DISPLAY
ENTER
TRANSMIT
RECEIVER
HDMI
AV
TUNER
SLEEP
AUDIO
AUX USB
MOVIE MUSIC
SUR. DECODE STRAIGHT
ENHANCER
BASS
MODE
SETUP OPTION
HDMI 1
RECEIVER z
SETUP
ENTER
Cursor keys
Teclas de cursor
STRAIGHT
VOLUME
1 2
3
9
54
VOLUME
CROSSOVER/
HIGH CUT
MIN MAX
MIN MAX
Ear height
Altura del oído
YPAO microphone
Micrófono YPAO
Listening position
Posición de escucha
The unit
La unidad
Warning message
Mensaje de advertencia
Problem speaker (blinks)
Altavoz con problemas (parpadea)
