Yamaha PS-30 User manual

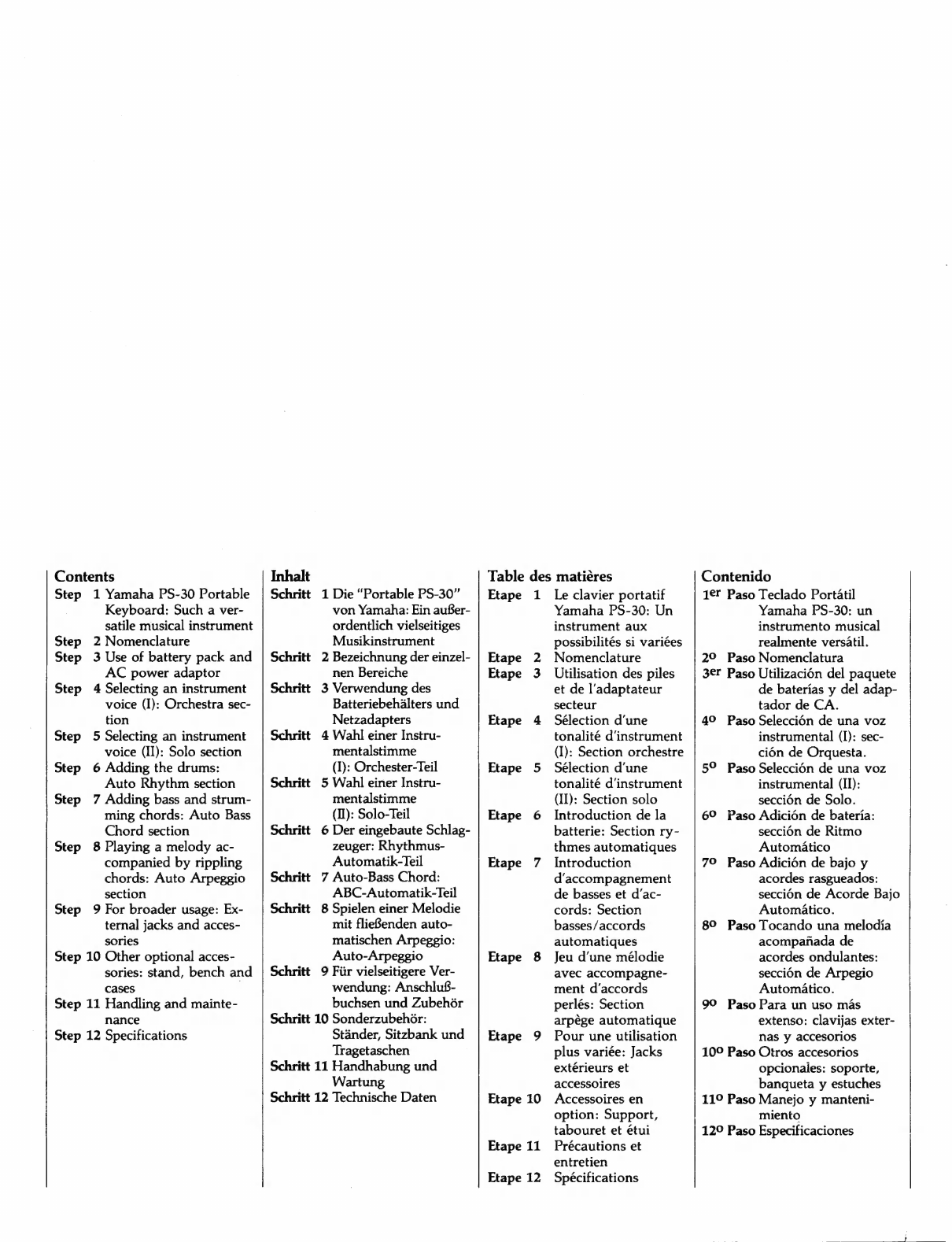

Contents
Step 1 Yamaha PS-30 Portable
Keyboard: Such a ver-
satile musical instrument
2 Nomenclature
3 Use of battery pack and
AC power adaptor
4 Selecting an instrument
voice (I): Orchestra sec-
tion
5 Selecting an instrument
voice (II): Solo section
6 Adding the drums:
Auto Rhythm section
7 Adding bass and strum-
ming chords: Auto Bass
Chord section
8 Playing a melody ac-
companied by rippling
chords: Auto Arpeggio
section
Step 9 For broader usage: Ex-
ternal jacks and acces-
sories
Step 10 Other optional acces-
sories: stand, bench and
cases
Step 11 Handling and mainte-
nance
Step 12 Specifications
Step
Step
Step
Step
Step
Step
Step
Inhalt
Schritt 1 Die “Portable PS-30”
von Yamaha: Ein aufer-
ordentlich vielseitiges
Musikinstrument
2 Bezeichnung der einzel-
nen Bereiche
3 Verwendung des
Batteriebehálters und
Netzadapters
4 Wahl einer Instru-
mentalstimme
(I): Orchester-Teil
5 Wahl einer Instru-
mentalstimme
(II): Solo-Teil
6 Der eingebaute Schlag-
zeuger: Rhythmus-
Automatik-Teil
7 Auto-Bass Chord:
ABC-Automatik-Teil
8 Spielen einer Melodie
mit flieSenden auto-
matischen Arpeggio:
Auto-Arpeggio
9 Für vielseitigere Ver-
wendung: Anschluß-
buchsen und Zubehör
Schritt 10 Sonderzubehör:
Ständer, Sitzbank und
Tragetaschen
Schritt 11 Handhabung und
Wartung
Schritt 12 Technische Daten
Schritt
Schritt
Schritt
Schritt
Schritt
Schritt
Schritt
Schritt
Table des matières
Etape 1 Le clavier portatif
Yamaha PS-30: Un
instrument aux
possibilités si variées
Nomenclature
Utilisation des piles
et de l'adaptateur
secteur
Sélection d'une
tonalité d'instrument
(I): Section orchestre
Sélection d'une
tonalité d'instrument
(ID: Section solo
Introduction de la
batterie: Section ry-
thmes automatiques
Introduction
d'accompagnement
de basses et d'ac-
cords: Section
basses/accords
automatiques
Jeu d'une mélodie
avec accompagne-
ment d'accords
perlés: Section
arpége automatique
Pour une utilisation
plus variée: Jacks
extérieurs et
accessoires
Accessoires en
option: Support,
tabouret et étui
Précautions et
entretien
Spécifications
Etape
Etape
wn
Etape 4
Etape 5
Etape 6
Etape 7
Etape 8
Etape 9
Etape 10
Etape 11
Etape 12
Contenido
18r Paso Teclado Portátil
Yamaha PS-30: un
instrumento musical
realmente versátil.
20 Paso Nomenclatura
3er Paso Utilización del paquete
de baterías y del adap-
tador de CA.
40 Paso Selección de una voz
instrumental (I): sec-
ción de Orquesta.
50 Paso Selección de una voz
instrumental (II):
sección de Solo.
60 Paso Adición de batería:
sección de Ritmo
Automático
70 Paso Adición de bajo y
acordes rasgueados:
sección de Acorde Bajo
Automático.
80 Paso Tocando una melodía
acompañada de
acordes ondulantes:
sección de Arpegio
Automático.
90 Paso Para un uso más
extenso: clavijas exter-
nas y accesorios
100 Paso Otros accesorios
opcionales: soporte,
banqueta y estuches
110 Paso Manejo y manteni-
miento
120 Paso Especificaciones

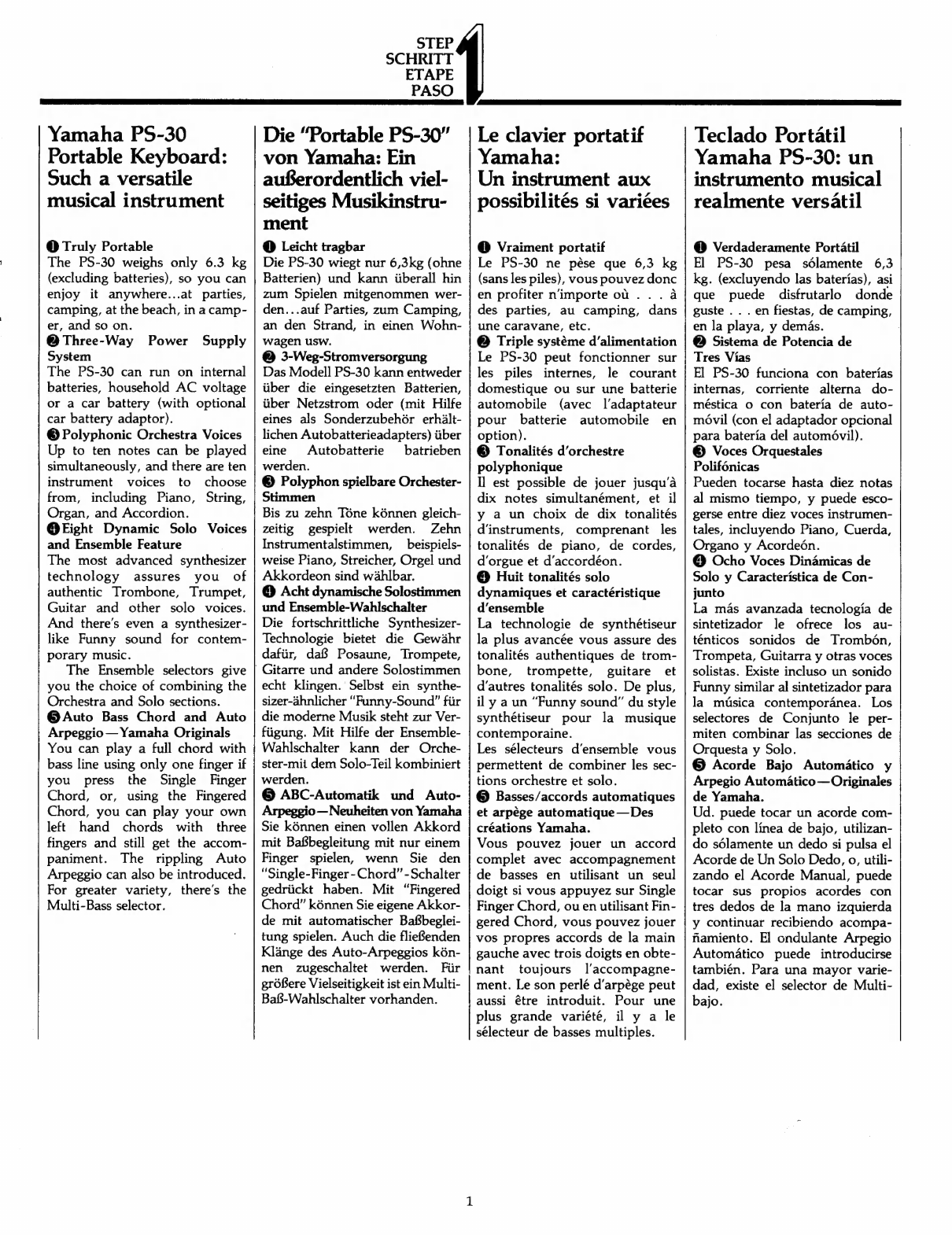

Yamaha PS-30
Portable Keyboard:
Such a versatile
musical instrument
O Truly Portable
The PS-30 weighs only 6.3 kg
(excluding batteries), so you can
enjoy it anywhere...at parties,
camping, at the beach, in a camp-
er, and so on.
@ Three-Way Power
System
The PS-30 can run on internal
batteries, household AC voltage
or a car battery (with optional
car battery adaptor).
O Polyphonic Orchestra Voices
Up to ten notes can be played
simultaneously, and there are ten
instrument voices to choose
from, including Piano, String,
Organ, and Accordion.
O Eight Dynamic Solo Voices
and Ensemble Feature
The most advanced synthesizer
technology assures you of
authentic Trombone, Trumpet,
Guitar and other solo voices.
And there's even a synthesizer-
like Funny sound for contem-
porary music.
The Ensemble selectors give
you the choice of combining the
Orchestra and Solo sections.
Q Auto Bass Chord and Auto
Arpeggio — Yamaha Originals
You can play a full chord with
bass line using only one finger if
you press the Single Finger
Chord, or, using the Fingered
Chord, you can play your own
left hand chords with three
fingers and still get the accom-
paniment. The rippling Auto
Arpeggio can also be introduced.
For greater variety, there's the
Multi-Bass selector.
Supply
STEP
SCHRITT
ETAPE
PASO
Die "Portable PS-30"
von Yamaha: Ein
auferordentlich viel-
seitiges Musikinstru-
ment
O Leicht tragbar
Die PS-30 wiegt nur 6,3kg (ohne
Batterien) und kann iiberall hin
zum Spielen mitgenommen wer-
den...auf Parties, zam Camping,
an den Strand, in einen Wohn-
wagen usw.
€) 3-Weg-Stromversorgung
Das Modell PS-30 kann entweder
über die eingesetzten Batterien,
über Netzstrom oder (mit Hilfe
eines als Sonderzubehór erhált-
lichen Autobatterieadapters) iiber
eine Autobatterie batrieben
werden.
O Polyphon spielbare Orchester-
Stimmen
Bis zu zehn Tóne kónnen gleich-
zeitig gespielt werden. Zehn
Instrumentalstimmen, beispiels-
weise Piano, Streicher, Orgel und
Akkordeon sind wählbar.
© Acht dynamische Solostimmen
und Ensemble-Wahlschalter
Die fortschrittliche Synthesizer-
Technologie bietet die Gewähr
dafür, daß Posaune, Trompete,
' Gitarre und andere Solostimmen
echt klingen. Selbst ein synthe-
sizer-áhnlicher "Funny-Sound" für
die moderne Musik steht zur Ver-
fügung. Mit Hilfe der Ensemble-
Wahlschalter kann der Orche-
ster-mit dem Solo-Teil kombiniert
werden.
© ABC-Automatik und Auto-
Arpeggio — Neuheiten von Yamaha
Sie kónnen einen vollen Akkord
mit Bafbegleitung mit nur einem
Finger spielen, wenn Sie den
"Single-Finger - Chord" - Schalter
gedrückt haben. Mit "Fingered
Chord" kónnen Sie eigene Akkor-
de mit automatischer Bafbeglei-
tung spielen. Auch die flieSenden
Klánge des Auto-Arpeggios kón-
nen zugeschaltet werden. Für
größere Vielseitigkeit ist ein Multi-
Baß-Wahlschalter vorhanden.
Le clavier portatif
Yamaha:
Un instrument aux
possibilités si variées
Q Vraiment portatif
Le PS-30 ne pése que 6,3 kg
(sans les piles), vous pouvez donc
en profiter n'importe oà . . . à
des parties, au camping, dans
une caravane, etc.
© Triple système d'alimentation
Le PS-30 peut fonctionner sur
les piles internes, le courant
domestique ou sur une batterie
automobile (avec l'adaptateur
pour batterie automobile en
option).
OQ Tonalités d'orchestre
polyphonique
Il est possible de jouer jusqu'à
dix notes simultanément, et il
y a un choix de dix tonalités
d'instruments, comprenant les
tonalités de piano, de cordes,
d'orgue et d'accordéon.
© Huit tonalités solo
dynamiques et caractéristique
d'ensemble
La technologie de synthétiseur
la plus avancée vous assure des
tonalités authentiques de trom-
bone, trompette, guitare et
d'autres tonalités solo. De plus,
il y a un “Funny sound” du style
synthétiseur pour la musique
contemporaine.
Les sélecteurs d'ensemble vous
permettent de combiner les sec-
tions orchestre et solo.
© Basses/accords automatiques
et arpéege automatique — Des
créations Yamaha.
Vous pouvez jouer un accord
complet avec accompagnement
de basses en utilisant un seul
doigt si vous appuyez sur Single
Finger Chord, ou en utilisant Fin-
gered Chord, vous pouvez jouer
vos propres accords de la main
gauche avec trois doigts en obte-
nant toujours l'accompagne-
ment. Le son perlé d'arpége peut
aussi étre introduit. Pour une
plus grande variété, il y a le
sélecteur de basses multiples.
Teclado Portátil
Yamaha PS-30: un
instrumento musical
realmente versátil
O Verdaderamente Portátil
H PS-30 pesa sólamente 6,3
kg. (excluyendo las baterías), asi
que puede disfrutarlo donde
guste . . . en fiestas, de camping,
en la playa, y demás.
O) Sistema de Potencia de
Tres Vías
El PS-30 funciona con baterías
internas, corriente alterna do-
méstica o con batería de auto-
móvil (con el adaptador opcional
para batería del automóvil).
O Voces Orquestales
Polifónicas
Pueden tocarse hasta diez notas
al mismo tiempo, y puede esco-
gerse entre diez voces instrumen-
tales, incluyendo Piano, Cuerda,
Organo y Acordeón.
O Ocho Voces Dinámicas de
Solo y Característica de Con-
junto
La más avanzada tecnología de
sintetizador le ofrece los au-
ténticos sonidos de Trombón,
Trompeta, Guitarra y otras voces
solistas. Existe incluso un sonido
Funny similar al sintetizador para
la música contemporánea. Los
selectores de Conjunto le per-
miten combinar las secciones de
Orquesta y Solo.
© Acorde Bajo Automático y
Arpegio Automático — Originales
de Yamaha.
Ud. puede tocar un acorde com-
pleto con línea de bajo, utilizan-
do sólamente un dedo si pulsa el
Acorde de Un Solo Dedo, o, utili-
zando el Acorde Manual, puede
tocar sus propios acordes con
tres dedos de la mano izquierda
y continuar recibiendo acompa-
ñamiento. El ondulante Arpegio
Automático puede introducirse
también. Para una mayor varie-
dad, existe el selector de Multi-
bajo.

| Nomenclature
Auto Bass Chord Section
ABC-Automatik
Section basses/accords automatiques Section d’arpége automatique
Sección de Acorde Bajo Automático Sección de Arpegio Automático Sección de Ritmo Automático Sección de Orquesta
STEP
SCHRITT
ETAPE
PASO
Bezeichnung der Teile
einzelnen Bereiche
Auto Arpeggio Section
Auto- Arpeggio
Auto Rhythm Section
Rhythmus-Automatik
Section rythmes automatiques Section orchestre
| Nomenclature
Orchestra Section
Orchester-Stimmen
Ensemble Section
Ensemble
Section ensemble
Sección de Conjunto Sección de Solo
| Nomenclatura
Solo Section
Solo-Stimmen
Section solo
@ Master Volume
@ Auto Bass Chord Volume
© Function Selectors
@ Auto Arpeggio Volume
©) Auto Arpeggio Variation
© Auto Rhythm Volume
© Tempo Control
© Rhythm Selectors
Upper/Lower Selector (Rhythm)
@ 8 Bar Variation
@ Start
(3 Orchestra Voice Selectors
(3 Upper/Lower Selector (Orchestra)
(à) Sustain
&3 Solo Voice Volume
(3) Solo Voice Selectors
(2) Upper/Lower Selector (Solo Voice)
Power-On Light
@® Power Switch
@ Auto Bass Chord Key Section
@ Speaker
Attachment of the music rest
The music rest is stored on the
bottom. Remove it by pulling it
while pressing downward slight-
ly, as shown by the arrow in the
figure. Then insert the ends
securely into the holes on the top
surface of the unit.
AUTO BASS CHORD
ORCHESTAA SOLO TOL UAE
A
THE VA
@ Gesamtlautstárke
@ Lautstarkeregler ABC-Automatik
O Funktionswahlschalter
@ Lautstarkeregler Auto-Arpeggio
() Variationsschalter Auto-Arpeggio
O Lautstárkeregler Rhythmus-Automatik
@ Temporegler
Rhythmus-Wahlschalter
@ Umschalter fiir die obere/untere
Rhythmus-Reihe
8-Takt-Variation
@ Starttasten
(3 Orchester-Stimmen-Wahlschalter
(3 Umschalter für die obere/untere Reihe
der Orchesterstimmen
(à) Sustain-Effekt
Solostimmen — Lautstárkeregler
Solostimmen-Wahlschalter
@ Wahlschalter fiir die obere/untere
Reihe der Solostimmen
Betriebskontrollampe
43) Ein-Aus-Schalter
@ ABC-Tastatur
@ Lautsprecher
Befestigung des Notenstánders
Der Notenstánder befindet sich an
der Unterseite des Instrumentes.
Nehmen Sie den Notenstánder
heraus, indem Sie ihn etwas hin-
unterdrücken und dann heraus-
ziehen. Stecken Sie dann die
beiden Enden fest in die Löcher
in der Oberseite des Gerätes.
@ Volume principal
@ Volume basses/accords automatiques
© Sélecteurs de fonction
@ Volume d'arpége automatique
(9 Variation d'arpége automatique
(€) Volume de rythmes automatiques
Commande de tempo
Sélecteurs de rythmes
(3) Sélecteur supérieur/inférieur (rythme)
Variation à 8 temps
(3 Départ
(3 Sélecteurs de tonalités d'orchestre
(3 Sélecteur supérieur/inférieur (orchestre)
@ Prolongement
@ Volume de tonalités solo
Sélecteurs de tonalités solo
@ Sélecteur supérieur/inférieur
(Tonalités solo)
Témoin de mise sous tension
@® Interrupteur principal
G9) Section de touches de basses/accords
automatiques
@ Haut-parleur
Montage du porte-partition
Le porte-partition est rangé à la
partie inférieure. Le sortir en le
tirant tout en le poussant légère-
ment vers le bas, comme indiqué
par la flèche sur la figure. Ensuite,
introduire les extrémités dans les
trous se trouvant au-dessus de
l'instrument.
Music Rest
Notenstánder
Porte-partition
Soporte musical
(O) Volumen General
(2) Volumen del Acorde Bajo Automático
(3) Selectores de Función
@ Volumen del Arpegio Automático
© Variación del Arpegio Automático
@) Volumen del Ritmo Automático
@) Control del Tiempo
Selectores de Ritmo |
@ Selector Superior/Inferior (Ritmo)
Variación cada 8 barras
(3) Arranque
@) Selectores de Voces de Orquesta
@) Selector Superior/Inferior (Orquesta)
(à) Sostenido
@ Volumen de la Voz de Solo
(9 Selectores de Voz de Solo
@) Selector Superior/Inferior (Voz de Solo)
Luz de Conmutador
(9) Interruptor de Conexión
() Sección de Teclas de Acorde Bajo
Automático
E) Altavoz
Acoplamiento del soporte
musical
El soporte musical está colocado
en la parte de debajo. Extraerlo
tirando de él mientras se presiona
ligeramente hacia abajo, como
muestra la flecha en la figura.
Luego, insertar bien los extremos
en los orificios de la superficie
superior de la unidad.

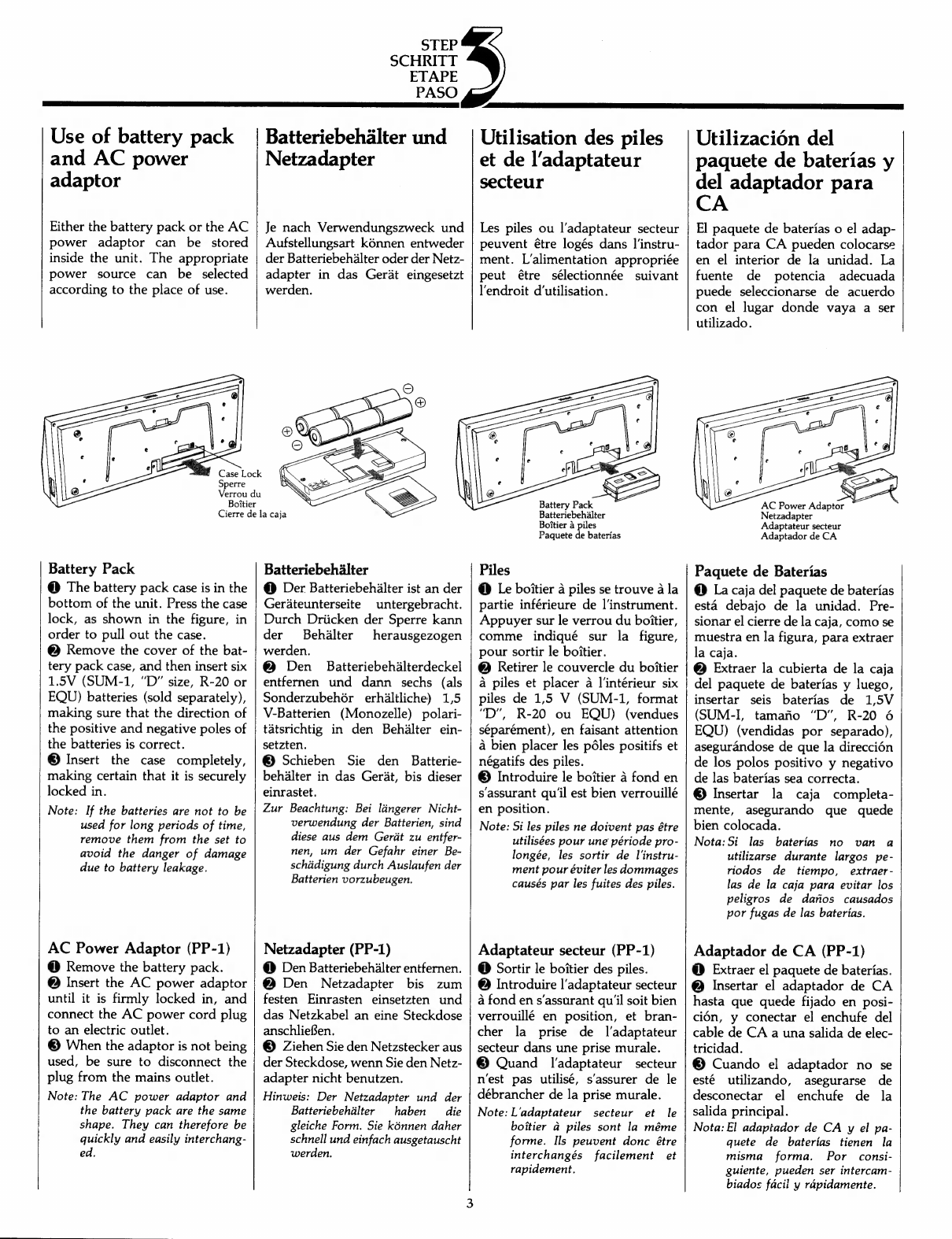

Use of battery pack
and AC power
adaptor
Either the battery pack or the AC
power adaptor can be stored
inside the unit. The appropriate
power source can be selected
according to the place of use.
wai Case Lock
Sperre
Boitier
Cierre de la caja
Battery Pack
@ The battery pack case is in the
bottom of the unit. Press the case
lock, as shown in the figure, in
order to pull out the case.
€) Remove the cover of the bat-
tery pack case, and then insert six
1.5V (SUM-1, “D” size, R-20 or
EQU) batteries (sold separately),
making sure that the direction of
the positive and negative poles of
the batteries is correct.
O Insert the case completely,
making certain that it is securely
locked in.
Note: If the batteries are not to be
used for long periods of time,
remove them from the set to
avoid the danger of damage
due to battery leakage.
AC Power Adaptor (PP-1)
@ Remove the battery pack.
© Insert the AC power adaptor
until it is firmly locked in, and
connect the AC power cord plug
to an electric outlet.
© When the adaptor is not being
used, be sure to disconnect the
plug from the mains outlet.
Note: The AC power adaptor and
the battery pack are the same
shape. They can therefore be
quickly and easily interchang-
ed.
Verrou du
STEP
SCHRITT
ETAPE
PASO
Batteriebehälter und
Netzadapter
Je nach Verwendungszweck und
Aufstellungsart können entweder
der Batteriebehälter oder der Netz-
adapter in das Gerät eingesetzt
werden.
Batteriebehälter
€) Der Batteriebehälter ist an der
Geräteunterseite untergebracht.
Durch Drücken der Sperre kann
der Behälter herausgezogen
werden.
© Den Batteriebehälterdeckel
entfernen und dann sechs (als
Sonderzubehör erhältliche) 1,5
V-Batterien (Monozelle) polari-
tätsrichtig in den Behälter ein-
setzten.
© Schieben Sie den Batterie-
behálter in das Gerát, bis dieser
einrastet.
Zur Beachtung: Bei lángerer Nicht-
verwendung der Batterien, sind
diese aus dem Gerät zu entfer-
nen, um der Gefahr einer Be-
schädigung durch Auslaufen der
Batterien vorzubeugen.
Netzadapter (PP-1)
O Den Batteriebehálter entfernen.
@ Den Netzadapter bis zum
festen Einrasten einsetzten und
das Netzkabel an eine Steckdose
anschließen.
© Ziehen Sie den Netzstecker aus
Utilisation des piles
et de l'adaptateur
secteur
Les piles ou l'adaptateur secteur
peuvent étre logés dans l'instru-
ment. L'alimentation appropriée
peut étre sélectionnée suivant
l'endroit d'utilisation.
Battery Pack
Batteriebehálter
Boitier a piles
Paquete de baterias
Piles
@ Le boitier à piles se trouve a la
partie inférieure de l'instrument.
Appuyer sur le verrou du boîtier,
comme indiqué sur la figure,
pour sortir le boîtier.
© Retirer le couvercle du boîtier
à piles et placer à l'intérieur six
piles de 1,5 V (SUM-1, format
"D", R-20 ou EQU) (vendues
séparément), en faisant attention
à bien placer les pôles positifs et
négatifs des piles.
© Introduire le boîtier à fond en
s'assurant qu'il est bien verrouillé
en position.
Note: Si les piles ne doivent pas étre
utilisées pour une période pro-
longée, les sortir de l'instru-
ment pour éviter les dommages
causés par les fuites des piles.
Adaptateur secteur (PP-1)
69 Sortir le boitier des piles.
6) Introduire l'adaptateur secteur
à fond en s'assurant qu'il soit bien
verrouilé en position, et bran-
cher la prise de l'adaptateur
secteur dans une prise murale.
der Steckdose, wenn Sie den Netz- | @ Quand l'adaptateur secteur
adapter nicht benutzen.
Hinweis: Der Netzadapter und der
Batteriebehülter ^ haben die
gleiche Form. Sie kónnen daher
schnell und einfach ausgetauscht
werden.
n'est pas utilisé, s'assurer de le
débrancher de la prise murale.
Note: L'adaptateur secteur et le
boîtier à piles sont la méme
forme. lls peuvent donc être
interchangés facilement et
rapidement.
Utilización del
paquete de baterías y
del adaptador para
CA
El paquete de baterías o el adap-
tador para CA pueden colocarse
en el interior de la unidad. La
fuente de potencia adecuada
puede seleccionarse de acuerdo
con el lugar donde vaya a ser
utilizado.
AC Power Adaptor
Netzadapter
Adaptateur secteur
Adaptador de CA
Paquete de Baterías
O) La caja del paquete de baterías
está debajo de la unidad. Pre-
sionar el cierre de la caja, como se
muestra en la figura, para extraer
la caja.
© Extraer la cubierta de la caja
del paquete de baterías y luego,
insertar seis baterías de 1,5V
(SUM-I, tamaño "D", R-20 ó
EQU) (vendidas por separado),
asegurándose de que la dirección
de los polos positivo y negativo
de las baterías sea correcta.
O Insertar la caja completa-
mente, asegurando que quede
bien colocada.
Nota:Si las baterías no van a
utilizarse durante largos pe-
riodos de tiempo, extraer-
las de la caja para evitar los
peligros de daños causados
por fugas de las baterías.
Adaptador de CA (PP-1)
@ Extraer el paquete de baterías.
€) Insertar el adaptador de CA
hasta que quede fijado en posi-
ción, y conectar el enchufe del
cable de CA a una salida de elec-
tricidad.
€ Cuando el adaptador no se
esté utilizando, asegurarse de
desconectar el enchufe de la
salida principal.
Nota: El adaptador de CA y el pa-
quete de baterías tienen la
misma forma. Por consi-
guiente, pueden ser intercam-
biados fácil y rápidamente.

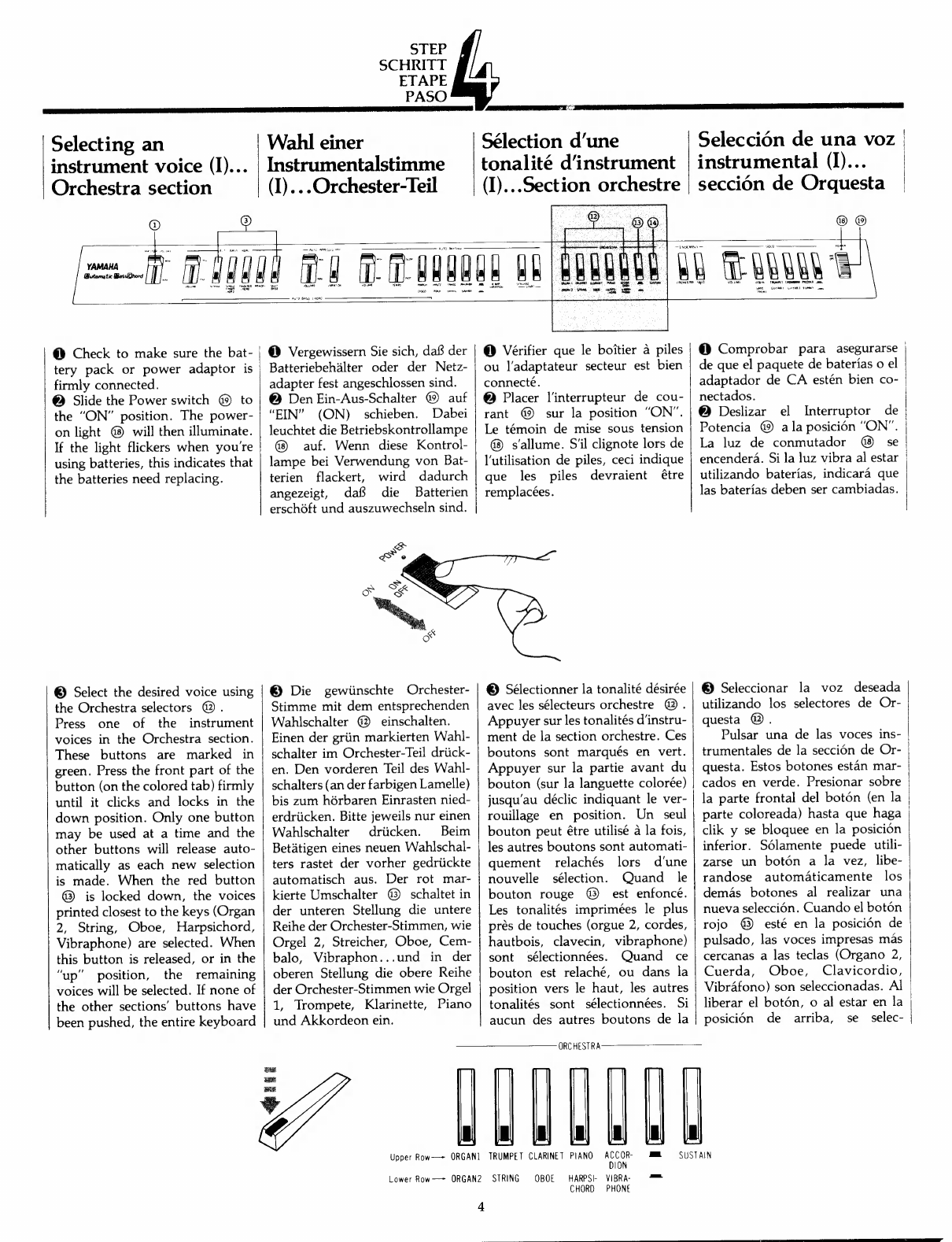

Selecting an
instrument voice (I)...
Orchestra section
STEP
SCHRITT
ETAPE
PASO
Wahl einer
Instrumentalstimme
(I)...Orchester- Teil
Sélection d’une
tonalité d'instrument
(D...Section orchestre
Selección de una voz
instrumental (I)...
sección de Orquesta
DECHE
tery pack or power adaptor is
firmly connected.
€) Slide the Power switch to
the “ON” position. The power-
on light will then illuminate.
If the light flickers when you're
using batteries, this indicates that
the batteries need replacing.
O Select the desired voice using
the Orchestra selectors (2 .
Press one of the instrument
voices in the Orchestra section.
These buttons are marked in
green. Press the front part of the
button (on the colored tab) firmly
until it clicks and locks in the
down position. Only one button
may be used at a time and the
other buttons will release auto-
matically as each new selection
is made. When the red button
@) is locked down, the voices
printed closest to the keys (Organ
2, String, Oboe, Harpsichord,
Vibraphone) are selected. When
this button is released, or in the
"up" position, the remaining
voices will be selected. If none of
the other sections” buttons have
been pushed, the entire keyboard
@ Check to make sure the bat- |
O Vergewissern Sie sich, daf der
Batteriebehálter oder der Netz-
adapter fest angeschlossen sind.
€ Den Ein-Aus-Schalter auf
"EIN" (ON) schieben. Dabei
leuchtet die Betriebskontrollampe
auf. Wenn diese Kontrol-
lampe bei Verwendung von Bat-
terien flackert, wird dadurch
angezeigt, daf die Batterien
erschóft und auszuwechseln sind.
€9 Vérifier que le boitier à piles
ou l'adaptateur secteur est bien
connecté.
© Placer l'interrupteur de cou-
rant sur la position “ON”.
Le témoin de mise sous tension
s'allume. S'il clignote lors de
l'utilisation de piles, ceci indique
que les piles devraient être
remplacées.
O Die gewünschte Orchester-
Stimme mit dem entsprechenden
Wahlschalter einschalten.
Einen der grün markierten Wahl-
schalter im Orchester-Teil drück-
en. Den vorderen Teil des Wahl-
schalters (an der farbigen Lamelle)
bis zum hörbaren Einrasten nied-
erdrücken. Bitte jeweils nur einen
Wahlschalter drücken. Beim
Betätigen eines neuen Wahlschal-
ters rastet der vorher gedrückte
automatisch aus. Der rot mar-
kierte Umschalter (3 schaltet in
der unteren Stellung die untere
Reihe der Orchester-Stimmen, wie
Orgel 2, Streicher, Oboe, Cem-
balo, Vibraphon...und in der
oberen Stellung die obere Reihe
der Orchester-Stimmen wie Orgel
1, Trompete, Klarinette, Piano
und Akkordeon ein.
© Sélectionner la tonalité désirée
avec les sélecteurs orchestre @.
Appuyer sur les tonalités d'instru-
ment de la section orchestre. Ces
boutons sont marqués en vert.
Appuyer sur la partie avant du
bouton (sur la languette colorée)
jusqu'au déclic indiquant le ver-
rouillage en position. Un seul
bouton peut étre utilisé a la fois,
les autres boutons sont automati-
quement relachés lors d'une
nouvelle sélection. Quand le
bouton rouge (3 est enfoncé.
Les tonalités imprimées le plus
prés de touches (orgue 2, cordes,
hautbois, clavecin, vibraphone)
sont sélectionnées. Quand ce
bouton est relaché, ou dans la
position vers le haut, les autres
tonalités sont sélectionnées. Si
aucun des autres boutons de la
ORCHESTRA
€) Comprobar para asegurarse
de que el paquete de baterías o el
adaptador de CA estén bien co-
nectados.
@ Deslizar el
Interruptor de
Potencia a la posición “ON”.
La luz de conmutador se
encenderá. Si la luz vibra al estar
utilizando baterías, indicará que
las baterías deben ser cambiadas.
O) Seleccionar la voz deseada
utilizando los selectores de Or-
questa (2.
Pulsar una de las voces ins-
trumentales de la sección de Or-
questa. Estos botones están mar-
cados en verde. Presionar sobre
la parte frontal del botón (en la
parte coloreada) hasta que haga
clik y se bloquee en la posición
inferior. Sólamente puede utili-
zarse un botón a la vez, libe-
randose automáticamente los |
demás botones al realizar una
nueva selección. Cuando el botón
rojo &3 esté en la posición de
pulsado, las voces impresas más
cercanas a las teclas (Organo 2,
Cuerda, Oboe, Clavicordio,
Vibráfono) son seleccionadas. Al
liberar el botón, o al estar en la
posición de arriba, se selec-
TR
D d
BRE
y
Upper Row—+ ORGANI
Lower Row—- ORGAN2 STRING
ID
TRUMPET CLARINET PIANO ACCOR- æm SUSTAIN
DION
VIBRA-
PHONE
OBOE HARPSI-
CHORD
4

REENEN

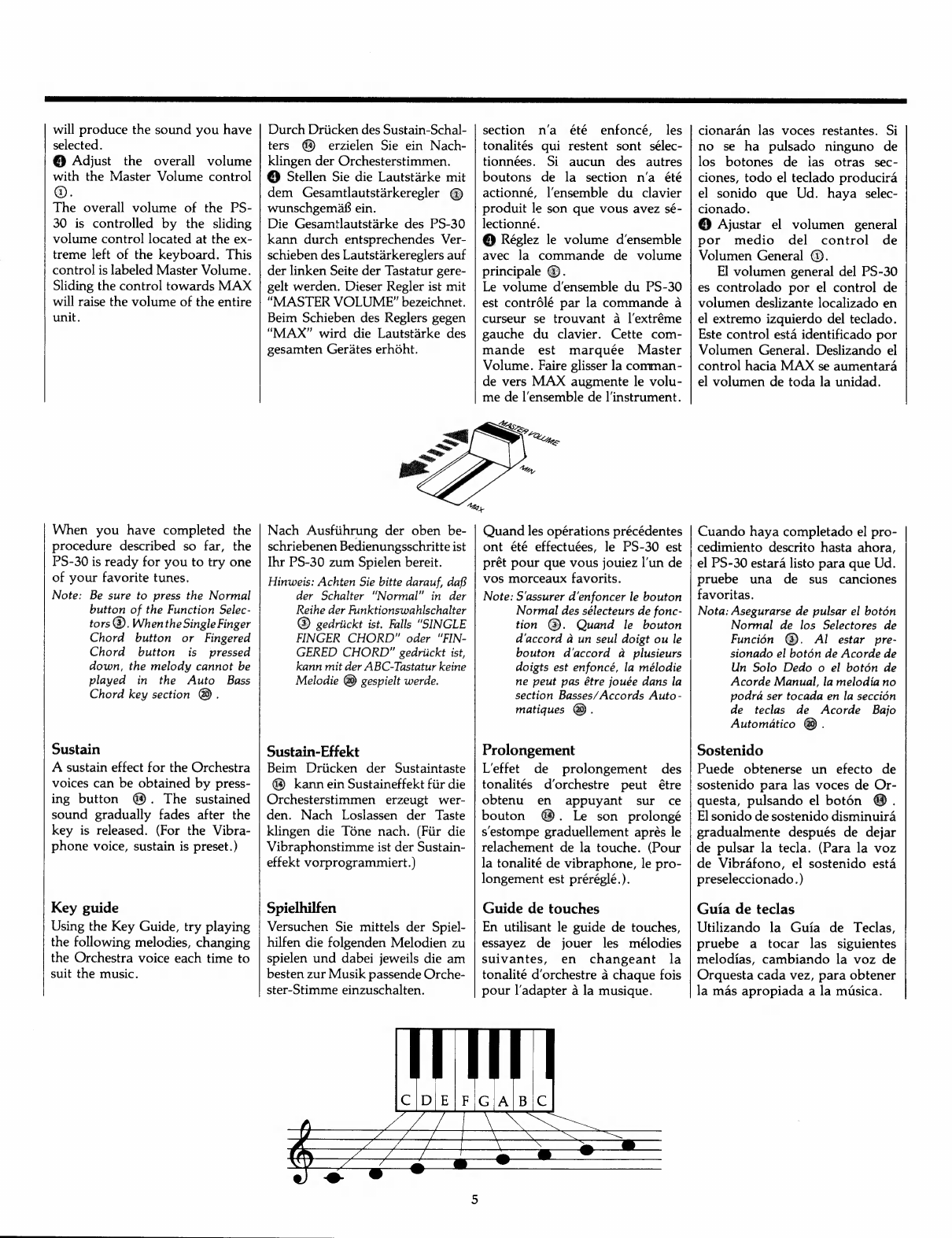

will produce the sound you have
selected.
O Adjust the overall volume
with the Master Volume control
©.
The overall volume of the PS-
30 is controlled by the sliding
volume control located at the ex-
treme left of the keyboard. This
control is labeled Master Volume.
Sliding the control towards MAX
will raise the volume of the entire
unit.
When you have completed the
procedure described so far, the
PS-30 is ready for you to try one
of your favorite tunes.
Note: Be sure to press the Normal
button of the Function Selec-
tors @. When the Single Finger
Chord button or Fingered
Chord button is pressed
down, the melody cannot be
played in the Auto Bass
Chord key section (& .
Sustain
A sustain effect for the Orchestra
voices can be obtained by press-
ing button @. The sustained
sound gradually fades after the
key is released. (For the Vibra-
phone voice, sustain is preset.)
Key guide
Using the Key Guide, try playing
the following melodies, changing
the Orchestra voice each time to
suit the music.
Durch Driicken des Sustain-Schal-
ters erzielen Sie ein Nach-
klingen der Orchesterstimmen.
@ Stellen Sie die Lautstarke mit
dem Gesamtlautstárkeregler
wunschgemáf ein.
Die Gesamilautstarke des PS-30
kann durch entsprechendes Ver-
schieben des Lautstarkereglers auf
der linken Seite der Tastatur gere-
gelt werden. Dieser Regler ist mit
“MASTER VOLUME?” bezeichnet.
Beim Schieben des Reglers gegen
"MAX" wird die Lautstárke des
gesamten Gerätes erhöht.
=
<
SS
Nach Ausführung der oben be-
schriebenen Bedienungsschritte ist
Ihr PS-30 zum Spielen bereit.
Hinweis: Achten Sie bitte darauf, daß
der Schalter “Normal” in der
Reihe der Funktionswahlschalter
© gedrückt ist. Falls "SINGLE
FINGER CHORD” oder “FIN-
GERED CHORD” gedriickt ist,
kann mit der ABC-Tastatur keine
Melodie (8) gespielt werde.
Sustain-Effekt
Beim Drücken der Sustaintaste
kann ein Sustaineffekt für die
Orchesterstimmen erzeugt wer-
den. Nach Loslassen der Taste
klingen die Tóne nach. (Für die
Vibraphonstimme ist der Sustain-
effekt vorprogrammiert.)
Spielhilfen
Versuchen Sie mittels der Spiel-
hilfen die folgenden Melodien zu
spielen und dabei jeweils die am
besten zur Musik passende Orche-
ster-Stimme einzuschalten.
section n'a été enfoncé, les
tonalités qui restent sont sélec-
tionnées. Si aucun des autres
boutons de la section n'a été
actionné, l'ensemble du clavier
produit le son que vous avez sé-
lectionné.
€ Réglez le volume d'ensemble
avec la commande de volume
principale (D.
Le volume d'ensemble du PS-30
est contrólé par la commande à
curseur se trouvant à l'extréme
gauche du clavier. Cette com-
mande est marquée Master
Volume. Faire glisser la comman-
de vers MAX augmente le volu-
me de l'ensemble de l'instrument.
<=
KEN
"Ze.
"Ze
Quand les opérations précédentes
ont été effectuées, le PS-30 est
prét pour que vous jouiez l'un de
vos morceaux favorits.
Note: S'assurer d'enfoncer le bouton
Normal des sélecteurs de fonc-
tion @. Quand le bouton
d'accord à un seul doigt ou le
bouton d'accord à plusieurs
doigts est enfoncé, la mélodie
ne peut pas étre jouée dans la
section Basses/ Accords Auto-
matiques (9.
Prolongement
L'effet de prolongement des
tonalités d'orchestre peut étre
obtenu en appuyant sur ce
bouton @®. Le son prolongé
s'estompe graduellement aprés le
relachement de la touche. (Pour
la tonalité de vibraphone, le pro-
longement est préréglé.).
Guide de touches
En utilisant le guide de touches,
essayez de jouer les mélodies
suivantes, en changeant la
tonalité d'orchestre à chaque fois
pour l'adapter à la musique.
cionarán las voces restantes. Si
no se ha pulsado ninguno de
los botones de ias otras sec-
ciones, todo el teclado producirá
el sonido que Ud. haya selec-
cionado.
O Ajustar el volumen general
por medio del control de
Volumen General @.
El volumen general del PS-30
es controlado por el control de
volumen deslizante localizado en
el extremo izquierdo del teclado.
Este control está identificado por
Volumen General. Deslizando el
control hacia MAX se aumentará
el volumen de toda la unidad.
Cuando haya completado el pro-
cedimiento descrito hasta ahora,
el PS-30 estará listo para que Ud.
pruebe una de sus canciones
favoritas.
Nota: Asegurarse de pulsar el botón
Normal de los Selectores de
Función (8). Al estar pre-
sionado el botón de Acorde de
Un Solo Dedo o el botón de
Acorde Manual, la melodía no
podrá ser tocada en la sección
de teclas de Acorde Bajo
Automático Q9 .
Sostenido
Puede obtenerse un efecto de
sostenido para las voces de Or-
questa, pulsando el botón @.
El sonido de sostenido disminuirá
gradualmente después de dejar
de pulsar la tecla. (Para la voz
de Vibráfono, el sostenido está
preseleccionado.)
Guía de teclas
Utilizando la Guía de Teclas,
pruebe a tocar las siguientes
melodías, cambiando la voz de
Orquesta cada vez, para obtener
la más apropiada a la música.

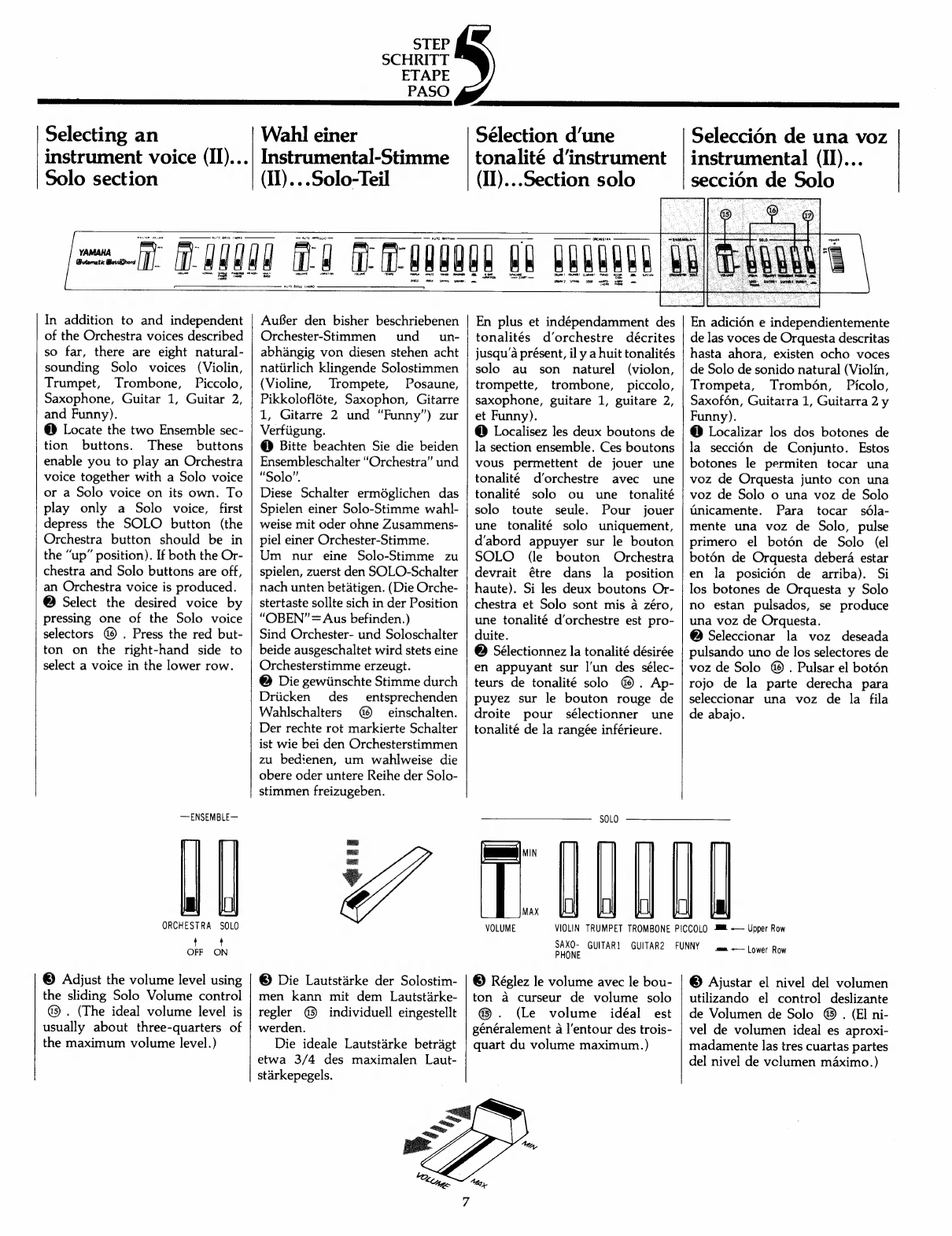

STEP
SCHRITT
ETAPE
PASO
Selecting an
Wahl einer
instrument voice (ID)... | Instrumental-Stimme
Solo section
(ID... .Solo-Teil
Sélection d'une
tonalité d'instrument
(II)...Section solo
soma,
zB SI
AUTO fee
u
T3
TONER
Eh
m ren
Sex
In addition to and independent
of the Orchestra voices described
so far, there are eight natural-
sounding Solo voices (Violin,
Trumpet, Trombone, Piccolo,
Saxophone, Guitar 1, Guitar 2,
and Funny).
@ Locate the two Ensemble sec-
tion buttons. These buttons
enable you to play an Orchestra
voice together with a Solo voice
or a Solo voice on its own. To
play only a Solo voice, first
depress the SOLO button (the
Orchestra button should be in
the “up” position). If both the Or-
chestra and Solo buttons are off,
an Orchestra voice is produced.
O Select the desired voice by
pressing one of the Solo voice
selectors . Press the red but-
ton on the right-hand side to
select a voice in the lower row.
—ENSEMBLE—
ORCHESTRA SOLO
MS
OFF ON
O Adjust the volume level using
the sliding Solo Volume control
®© . (The ideal volume level is
usually about three-quarters of
the maximum volume level.)
Aufer den bisher beschriebenen
Orchester-Stimmen und un-
abhängig von diesen stehen acht
natürlich klingende Solostimmen
(Violine, Trompete, Posaune,
Pikkoloflöte, Saxophon, Gitarre
1, Gitarre 2 und “Funny”) zur
Verfügung.
@ Bitte beachten Sie die beiden
Ensembleschalter “Orchestra” und
“Solo”.
Diese Schalter ermöglichen das
Spielen einer Solo-Stimme wahl-
weise mit oder ohne Zusammens-
piel einer Orchester-Stimme.
Um nur eine Solo-Stimme zu
spielen, zuerst den SOLO-Schalter
nach unten betätigen. (Die Orche-
stertaste sollte sich in der Position
“OBEN” = Aus befinden.)
Sind Orchester- und Soloschalter
beide ausgeschaltet wird stets eine
Orchesterstimme erzeugt.
€) Die gewünschte Stimme durch
Drücken des entsprechenden
Wahlschalters einschalten.
Der rechte rot markierte Schalter
ist wie bei den Orchesterstimmen
zu bedienen, um wahlweise die
obere oder untere Reihe der Solo-
stimmen freizugeben.
O Die Lautstárke der Solostim-
men kann mit dem Lautstárke-
regler (3 individuell eingestellt
werden.
Die ideale Lautstárke betrágt
etwa 3/4 des maximalen Laut-
starkepegels.
D ` wen Sen Sen ` se
EE
BE
En plus et indépendamment des
tonalités d'orchestre décrites
jusqu'à présent, il y a huit tonalités
solo au son naturel (violon,
trompette, trombone, piccolo,
saxophone, guitare 1, guitare 2,
et Funny).
69 Localisez les deux boutons de
la section ensemble. Ces boutons
vous permettent de jouer une
tonalité d'orchestre avec une
tonalité solo ou une tonalité
solo toute seule. Pour jouer
une tonalité solo uniquement,
d'abord appuyer sur le bouton
SOLO (le bouton Orchestra
devrait étre dans la position
haute). Si les deux boutons Or-
chestra et Solo sont mis a zéro,
une tonalité d'orchestre est pro-
duite.
O Sélectionnez la tonalité désirée
en appuyant sur l'un des sélec-
teurs de tonalité solo 69 . Ap-
puyez sur le bouton rouge de
droite pour sélectionner une
tonalité de la rangée inférieure.
SOLO
MIN
MAX
VOLUME
© Réglez le volume avec le bou-
ton à curseur de volume solo
@® . (Le volume idéal est
généralement à l'entour des trois-
quart du volume maximum.)
Selección de una voz
instrumental (ID...
sección de Solo
En adición e independientemente
de las voces de Orquesta descritas
hasta ahora, existen ocho voces
de Solo de sonido natural (Violín,
Trompeta, Trombón, Pícolo,
Saxofón, Guitarra 1, Guitarra 2 y
Funny).
€) Localizar los dos botones de
la sección de Conjunto. Estos
botones le permiten tocar una
voz de Orquesta junto con una
voz de Solo o una voz de Solo
únicamente. Para tocar sóla-
mente una voz de Solo, pulse
primero el botón de Solo (el
botón de Orquesta deberá estar
en la posición de arriba). Si
los botones de Orquesta y Solo
no estan pulsados, se produce
una voz de Orquesta.
@ Seleccionar la voz deseada
pulsando uno de los selectores de
voz de Solo . Pulsar el botón
rojo de la parte derecha para
seleccionar una voz de la fila
de abajo.
VIOLIN TRUMPET TROMBONE PICCOLO EE -—- Upper Row
SAXO- GUITAR] GUITAR2 FUNNY
PHONE
mm — Lower Row
© Ajustar el nivel del volumen
utilizando el control deslizante
de Volumen de Solo ® . (El ni-
vel de volumen ideal es aproxi-
madamente las tres cuartas partes
del nivel de volumen máximo.)

A A A A A A A A A A A A A A A A A A — T NUN IN]

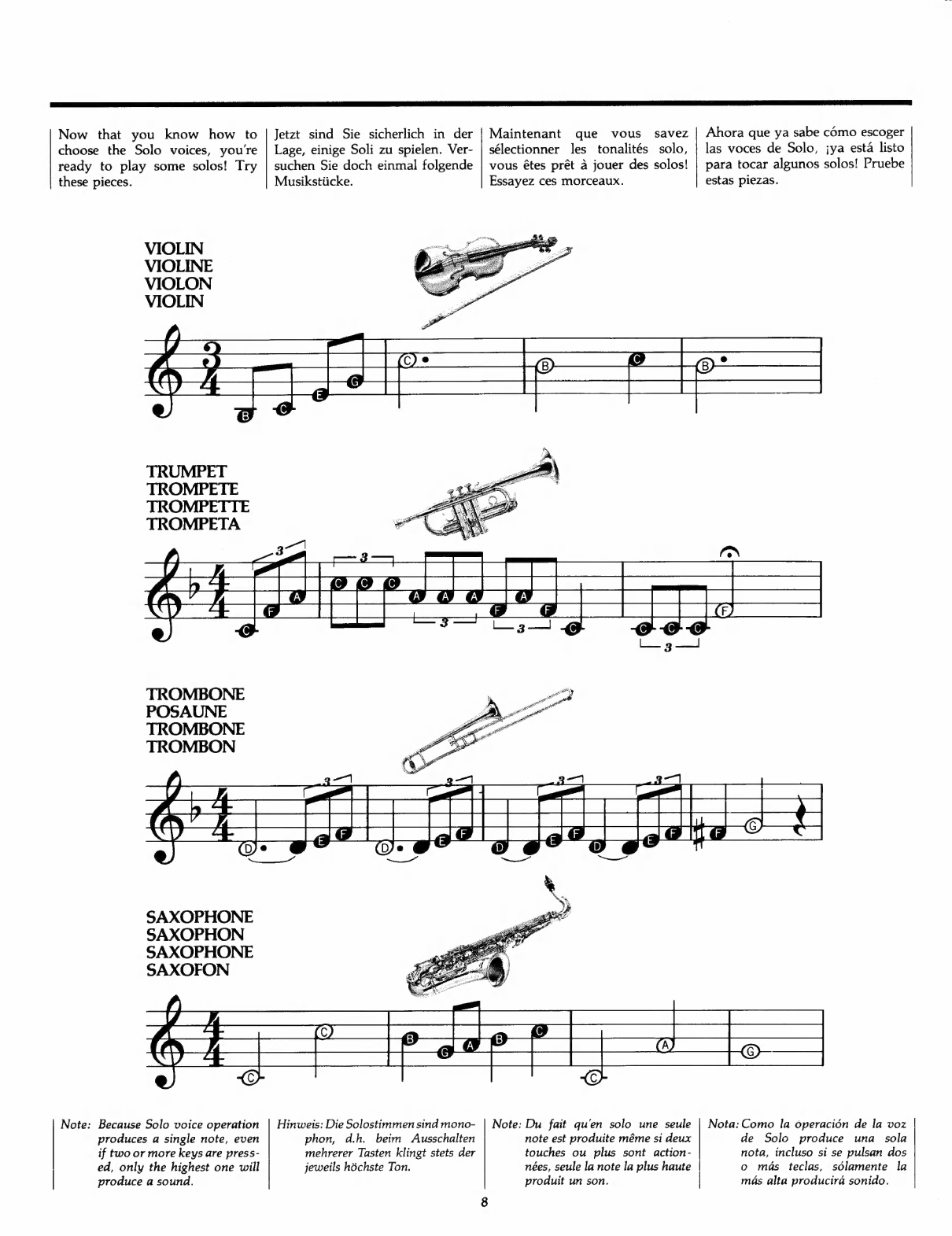

Now that you know how to | Jetzt sind Sie sicherlich in der | Maintenant que vous savez | Ahora que ya sabe cómo escoger
choose
the
Solo
voices,
you're
|
Lage,
einige
Soli
zu
spielen.
Ver-
|
sélectionner
les
tonalités
solo,
|
las
voces
de
Solo,
jya
esta
listo
ready to play some solos! Try | suchen Sie doch einmal folgende | vous étes prét à jouer des solos! | para tocar algunos solos! Pruebe
these pieces. Musikstücke. Essayez ces morceaux. estas piezas.
TRUMPET
TROMPETE
TROMPETTE
TROMPETA
SAXOPHONE
SAXOPHON
SAXOPHONE
SAXOFON
Note: Because Solo voice operation | Hinweis: Die Solostimmen sind mono- | Note: Du fait qu'en solo une seule | Nota: Como la operación de la voz
produces a single note, even phon, d.h. beim Ausschalten note est produite méme si deux de Solo produce una sola
if two or more keys are press- mehrerer Tasten klingt stets der touches ou plus sont action- nota, incluso si se pulsan dos
ed, only the highest one will jeweils hóchste Ton. nées, seule la note la plus haute o más teclas, sólamente la
produce a sound. produit un son. | mas alta producira sonido.
