Yongnuo YNLUX100 RGB User manual

YNLUX100 RGB
摄 像 灯
Pro LED Video Light
中文
English
使用说明书
User Manual

-2--1-
产品规格
物料清单
套装版
包装尺寸：43*20*32.5厘米。
所含物品：摄像灯（1）、 电源适配器（1）、电源线（1）、
NP-F系列电池手柄（1）、 标准罩（1）、
便携箱（1）、说明书（1）。
单灯版
包装尺寸：18*17*16.5厘米。
所含物品：摄像灯（1） 说明书（1）。、
注:如有缺失请与经销商联系。
输出功率 恒功率 瓦（色温变化， 不变）120 功率
外接电源 DC 19V 6.31A,接口尺寸φ5.5*2.1mm
光源 全彩COB
摄像灯尺寸 12*12.5*12.5厘米
APP 蓝牙控制 ≤50米
平均寿命 50000小时
光照角度 110°
2.4G 无线 ≤100 控制 米
色温版本 2000K-10000K和全彩RGB
外接电池 两个NP-F系列电池（需另购）
前言
感谢您使用永诺产品！
在使用产品前，请认真阅读使用说明书。
注意事项
1.请保管好本产品，请勿让儿童接触，勿放置在儿童活动之处。
2.请在有人员看管时使用本产品，无人员看管时应断电产品。
3.在使用产品前，请确认电源电压和本产品所标识的电压是否符合。
4.建议使用永诺提供的原厂线缆或出售的配件。
5.产品接通电源线时，请妥当放置电源线，避免绊倒人员或拉扯
造成断电，勿放置在高温或潮湿表面。
6.产品运行时，请勿遮挡散热孔，以免散热效果差从而损坏产品。
7.产品运行时，强光源照射，切勿直视灯珠，以免引起眼睛不适。
8.产品运行时，灯珠会处于发热状态，切勿触摸，以免造成烫伤。
9.当产品出现高温报警时，请检查风扇是否出现故障。
10.产品应保持干燥环境下使用，产品没有防水防火性能，避免在高温、
雨天、潮湿、多尘等恶劣环境下使用。
11.请勿在化学品、可燃性气体、易燃易爆的环境下使用产品。
12.产品存放前，请关机断电，拔出电源线，等待产品完全冷却后，
存放置便携包或干燥环境。
13.请勿使用已损坏的电源线，以及摔落出现开裂的产品。
14.产品不防摔，请小心使用，避免掉落或承受重击。
15.在清洁产品前，确保产品断电状态，请使用干软布进行清洁。
16.请勿私自拆卸产品，如出现故障须本公司或授权维修人员处理。
中文

产品结构 显示屏
1/4螺丝孔
保荣卡口
功率切换键
灯罩锁扣
调节旋钮
与确认键
菜单设置键
模式设置键
COB灯珠
调节固定手柄
灯架固定旋钮
灯架接口
电池仓
电池锁扣
电池供电转接线
1/4螺丝
灯具固定旋钮
亮度测试数据表
*以上测试为平均值，不同灯的亮度有微小差异。
裸灯 普通标准罩
R
距离 照度
1米
2米
3米
双色温 裸灯 普通标准罩
6500K
距离 照度
1米
2米
3米
双色温 裸灯 普通标准罩
5600K
距离 照度
1米
2米
3米
双色温 裸灯 普通标准罩
2700K
距离 照度
1米
2米
3米
3400lux 11100lux
950lux 2480lux
489lux 1040lux
4280lux 14000lux
1180lux 3140lux
614lux 1310lux
4180lux 13600lux
1140lux 3070lux
595lux 1280lux
600lux 1100lux
160lux 269lux
86lux 130lux
裸灯 普通标准罩
G
距离 照度
1米
2米
3米
1020lux 1950lux
275lux 447lux
142lux 214lux
裸灯 普通标准罩
B
距离 照度
1米
2米
3米
397lux 863lux
107lux 195lux
55lux 90lux
-4--3-
中文

（2）使用电池供电。
━：开机
：关机○
2、开机与关机。
按箭头方向
安装电池
2
将电池转接线
接入DC接口
3
灯与电池手柄组装
1
3.安装固定手柄
2.安装螺杆
1.安装支架座
第一种安装 第二种安装
2.安装螺杆
手柄两种安装方式，根据需要选择安装。
（1）使用电源适配器供电。
1、安装与使用。
电源输入接口
AC 100V-240V
DC 19V 6.31A
-6--5-
中文

频率显示
特效显示
亮度显示
5、特效设置。
[ HUE ]模式下，按<Mode>键进入[ FN ]模式，按下旋钮
切换选择特效、频率、亮度，旋转旋钮调节参数；按下
<Mode> 键返回到色温模式。
13
16 17
12
345
678
910 11
12 14
15
123451显示. 频道
2. 2.4G（开启显示）
3. 蓝牙（连接显示）
4. 风扇（开启显示）
5. 灯珠温度显示
6. 电量(NP-F系列电池显示）
7. 红绿偏移
8. 色温显示
9. 亮度显示
6
8
9
7
饱和度显示
4、色调设置。
[ CCT ]模式下，按<Mode>键进入[ HUE ]模式，按下旋钮，
切换选择色相、饱和度、亮度，旋转旋钮调节参数。
色相显示
亮度显示
3、色温设置。
按下旋钮切换选择色温与亮度，长按旋钮选择红绿偏移，
旋转旋钮调节参数。
（色温调节精准至50K。）
闪电 电影荧
幕反光 烛光
日出 烟花
警车 救护车
消防车 狗仔队 频闪
SOS 高山紧急
求救信号
火光场景 红色闪
彩虹七
色循环
派对
节日氛围
RGB色
域循环
-8--7-
中文

-10--9-
CH 0 255
8、多灯编排设置。
1、进入编排模式：长按 <Mode> 键进入。
2、编排模式下频道设置：按下 <Menu> 键，选择频道〔CH〕，
按下旋钮确认，旋转旋钮调节频道，按下旋钮确认频道。
3、退出编排模式：屏幕界面显示 <ync> ，按下<Mode> 键退出。
（注：使用编排模式请下载APP操作。）
7、频道设置。
按下 <Menu> 键，选择频道〔CH〕，按下旋钮确认，旋
转旋钮调节频道，按下旋钮确认频道。
（注: CH1-CH8频道兼容永诺早期摄像灯产品,
建议使用CH9以上频道，将获得更顺畅的控制体验。）
18 19 20
21 22 23
24 25 26
27 28 29
30

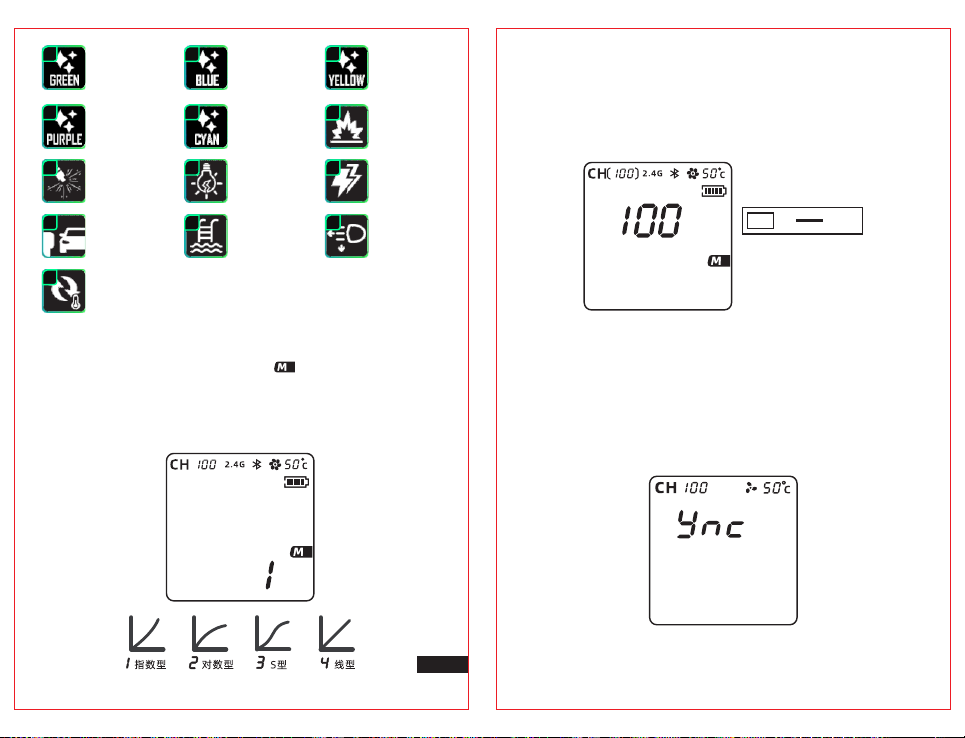

6、四种专业级调光曲线模型设置。
按下 <Menu> 键，旋转旋钮至〔 〕闪烁，按下旋钮停
止闪烁，旋转旋钮选择曲线模型，按下旋钮确认曲线模型。
（注：在菜单完成设置后，按下 <Menu> 键返回；
无操作后，约7秒钟后自动返回。）
绿色闪 蓝色闪 黄色闪
紫色闪 青色闪
色温循环
模拟爆炸
双闪
远近灯光
交替闪
模拟泳池
坏灯泡
模拟电焊
车灯靠近
中文

本手册中的功能是依据本公司的测试条件获得，设计和
规格如有变更，恕不另行通知。
制造商：深圳市永诺电器有限公司
制造商地址：深圳市坪山区坑梓街道秀新社区锦绣东路
14号A1栋209A座A2栋2-5楼
电话:(86)0755-33001023
售后电话:400-001-3888
网址:www.hkyongnuo.com
11、手机APP与遥控器的使用 。
1) .按下<Menu>按键旋转调节旋钮选择蓝牙< >,按下
确认键开启蓝牙;此时打开手机APP就可以自动连接
摄像灯实现无线控制。
2).2.4G无线控制模式可选择开启或关闭。
3) .APP可以从永诺官网下载或通过扫描彩盒二维码
点击下载。

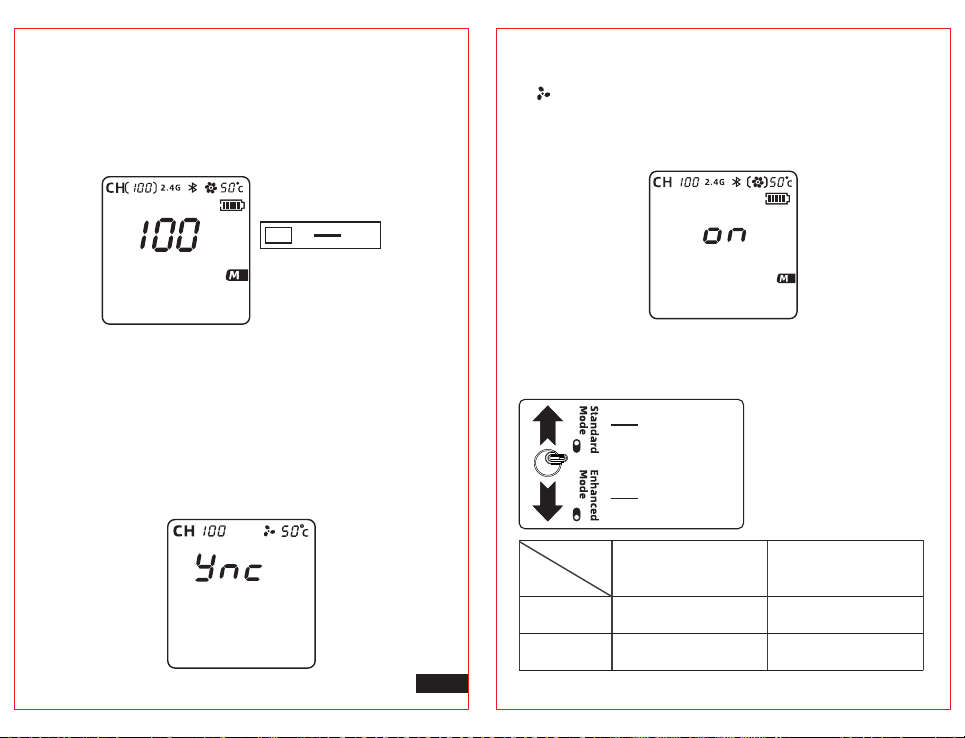

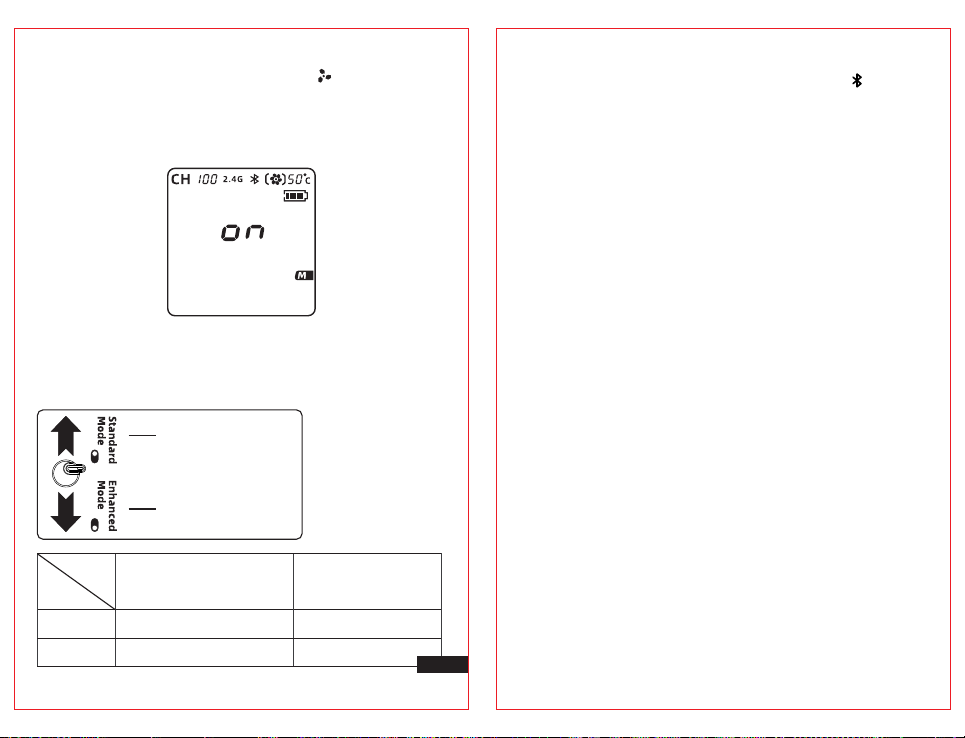

9、风扇设置。
按下<Menu>键，旋转旋钮选择风扇〔 〕，按下旋钮
切换选择 <on> 开启或 <off> 关闭风扇。
on：120风扇开起时功率 瓦。
f风扇关闭时功率降至20瓦。of：
10、功率切换键。
拨动开关切换标准模式或 模式。增强
增强模式
标准模式
120瓦
60瓦
19~26伏电源适配器/V口电池
60瓦
30瓦
14~18伏电源适配器/
V口电池/NP-F系列电池
模式
电源电压
增强模式（高功率）
标准模式（低功率）
-12--11-
中文

12.Before storing the product,please turn off the
power, unplug the power cord, wait for the product
to cool down completely, and store it in a portable
bag or a dry environment.
13.Please do not use the damaged power cord or the
cracked product caused by falling off.
14.This product is not fall-proof, please use it
carefully to avoid falling down or getting heavy hit.
15.Before cleaning the product, please ensure that
the power is turned off, and please use a dry soft
cloth for cleaning.
16.Please do not disassemble the product by yourself.
In case of failure, problems shall be handled by the
company or authorized maintenance personnel .
Introduction
Precautions
Please read this manual carefully before using the
product and keep it properly for future reference.
Thank you for using YONGNUO products!
1.Please keep product away from children, do
not place it in the children's activity area.
2.Please use this product under supervision, and
power off when unsupervised.
3. Before use, please check whether the power
voltage fits the voltage marked on the product.
4.It is recommended to use the original cables or
accessories provided or sold by YONGNUO.
5.When the power cord is connected,please place it
properly to avoid tripping people or blackout,
and do not place it on the hot or damp surface.
6.When the product runs, please do not cover the
dissipation hole to avoid product damage due to
poor dissipation performance.
7.When the product runs, do not look straight at the
lamp beads to avoid eyes discomfort due to strong
lights.
8.When the product runs, lamp beads are at the
heating state, do not touch it to avoid burning.
9.When high-temperature warning occurs, please
check whether the fan is faulty.
10.Use this product in dry environment.This product
is not waterproof or fireproof.Do not use it in hot,
rainy, damp or dusty environment.
11.Do not use this product near chemicals, flammable
gases,inflammables and explosives. -14--13- English

-16-
-15-
Constant power 120W (Color
temperature changes with
power unchanged)
Two NP-F series batteries
(Need to be purchased separately.)
Compatible
batteries
DC 19V 6.31A、Interface size,
φ5.5*2.1mm
2.4G wireless control
Light Source Full color COB
Color temperature
version
Output power
APP Bluetooth control
Average Service Life
External power
source
Product Net Size
Luminance Angle
Product specification
2000K-10000K and full color RGB
50000H
12*12.5*12.5CM
110°
≤100m
≤50m
Single light version
Package Dimensions：18*17*16.5CM.
Contents: Video light （1）, User Manual（1）.
Note:Please contact your dealer if anything missing.
Kit version
Package Dimensions：43*20*32.5CM.
Contents: Video light（1）, Power adapter（1）,
power line（1）, Standard Reflector（1）,
Battery handle（1）, Portable case（1）,
User Manua（1）.
Check list R1米
2米
3米
6500K
1米
2米
3米
5600K
1米
2米
3米
2700K
1米
2米
3米
3400lux 11100lux
950lux 2480lux
489lux 1040lux
4280lux 14000lux
1180lux 3140lux
614lux 1310lux
4180lux 13600lux
1140lux 3070lux
595lux 1280lux
600lux 1100lux
160lux 269lux
86lux 130lux
G1米
2米
3米
1020lux 1950lux
275lux 447lux
142lux 214lux
B1米
2米
3米
397lux 863lux
107lux 195lux
55lux 90lux
* This is an averaged result,the number might be slightly different on each light.
Bi-color temperature
version Single light Standard Reflector
Distance
Illuminnation
Bi-color temperature
version
Bi-color temperature
version
Single light Standard Reflector
Distance
Illuminnation
Single light Standard Reflector
Distance
Illuminnation
Single light Standard Reflector
Distance
Illuminnation
Single light Standard Reflector
Distance
Illuminnation
Single light Standard Reflector
Distance
Illuminnation
Photometrics
English

-17- -18-
Lampshade lock
Mode switch
button
Menu switch
button
Power Switch
Button
Bowens mount Display screen
Light stand fixing knob
1/4 screw
Adjust the
fixing handle
Light fixing knob
Lamp bracket
interface
Battery Power Supply
Adapter Cable
Battery lock
Battery slot
Brightness adjustment knob
and confirmbutton
(1) .Powered by power adapter.
1.Installation and use.
3.Install the
fixed handle
2. Install the
screw
1.Install the
bracket
Installation method 1 Installation method 2
2. Install the
screw
The handle can be installed in two methods as required.
Power input interface
AC 100V-240V
DC 19V 6.31A
Product structure
COB
1/4 screw hole
English

-19- -20-
(2) .Uses battery for power supply.
Install the battery
according to the
direction as the
arrow indicated
Plug the
battery power
supply adapter
cable into the
DC interface
Assembly of light and
battery handle
━：ON
：OFF○
2.Power ON or OFF.
1
2
3
1. Channel Display.
2. 2.4G(Switch Display).
3. Bluetooth (Connection
Display).
4. Fan(Switch Display).
5. Lamp Bead Temperature
Display.
6. Power (NP-F Series
Battery Display).
7. Red-green offset.
8. Color Temperature Display.
9. Brightness Display.
3.Color Temperature Setting.
Press the knob to select the color temperature and
intensity, long press the knob to select red-green offset,
and rotate the knob to adjust the parameter.
(Color temperature is adjusted accurately to 50K.)
12345
6
8
9
7
Saturation Display
4、Tone Setting.
In [CCT] Mode, press key <Mode> to enter [HUE] mode,
press the knob switch to select HUE、saturation and
brightness, then rotate the knob to adjust the
parameters.
Hue Display
Brightness Display
English

-22--21-
5、Effects Setting.
In [HUE] Mode, press key <Mode> to enter [FN] mode,
press the knob switch to select special effect、frequency
and brightness, and then rotate the knob to adjust the
parameters; Press the <Mode> key to return to color
temperature mode.
13
16 17
12
345
678
910 11
12 14
15
18 19 20
21 22 23
24 25 26
27 28 29
30
6.4 kinds of professional-grade dimming curve
models settings.
Press the button <Menu>,rotate the knob until〔 〕blinks,
press the button to stop blinking,rotate the knob to choose
dimming curve model and press the knob to confirm.
(Note: After the menu is set, press the <Menu> key to return; It will
return automatically after about 7 seconds without operation.)
Exponential Logarithmic S-shaped Linear
Frequency Display
Special Effects Dispaly
Brightness Display
Electric
soldering
Simulation
Bad Light
Bulb Effect
Double
Flash
Car Light
Approaching
Swimming
pool
Simulation
Distance
Light Flash
Alternately
Simulated
lightning
Film screen
reflection Candlelight
Sunrise Fireworks
Police car Ambulance
Fire truck Paparazzi Strobe
SOS Alpine
emergency
signal
Fire scene Red light
flash
Green
light flash
Blue
light flash
Yellow
light flash
Purple
light flash
Cyan light
Flash
color
temperature
cycle
RGB color
gamut fast
loop
Festival
Atmosphere
Party
Rainbow
Seven-cotor
Сycle
Explosion
Simulation
English

CH 0 255
8、Multiple lights layout mode setting.
1、Enter the layout mode:Long press <Mode> to enter.
2、Swiching channels in layout mode:Press the <Menu>
key , select the channel〔CH〕,then press the the knob
to confirm,rotate the knob to adjust the channel then
press the knob to confirm the channel.
3、To exit the layout mode: <ync> is displayed on the
screen interface, press the <Mode> key to exit.
（Note: Please download APP for using layout mode.）
9.Fan setting.
Press the <Menu> key, rotate the knob to select the fan
〔 〕, press the knob to select <on> to turn on or <off>
to turn off the fan.
：The power is 120W when the fan is on.on
off：The power is reduced to 20 Watts when the fan is off.
(High Power)
(Low power)
10.Power Switch Button.
Toggle the power to switch between standard mode
and Enhanced Mode.
Enhanced
Mode
standard
mode
120w
60w
19~26V power adapter/
V-mount battery
60w
30w
14~18V power adapter/
V-mount battery/
NP-F series batteries
Modes
Power
voltage
7.Channel Setting.
Press the <Menu> key , select the channel〔CH〕,then
press the the knob to confirm,rotate the knob to adjust the
channel then press the knob to confirm the channel.
(Note: CH1-CH8 channels are compatible with YONGNUO’s early
video light products, we recommend to use channels above CH9
for a smoother control experience.)
-24--23- English

APP 下载
APP Download
永诺官网
Web
11.Use via mobile APP and remote control for
wireless control.
1).Press the <Menu> key and rotate the knob to select
Bluetooth〔 〕,press the knob to select <on> to turn
on Bluetooth;and open the mobile APP to automatically
connect to the video light to realize wireless control.
2).2.4G wireless control mode can be selected to turn on
or off.
3).The APP can be downloaded from the YONGNUO
official website or scanning the QR code on the gift box.
The functions in this manual are based on the
test conditions our company.
Further notice will not be given if the design and
specifications change.
-25- English
