Zenith 9937WW/CH User manual

Assembly Instructions - Model 9937WW / CH (White / Espresso )
Instrucciones de Ensamblado - Modelo 9937WW / CH (Blanco / Espresso)
Instructions de montage - Modèle 9937WW / CH (blanc / espresso)
Pg 1of 11IS9937
MCS 12/2//2010©2010 Zenith Products Corp.
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin. When laying
out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday or contact our website at www.zenith-products.com for more information.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes de comenzar.
Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora del
este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zenith-products.com para
solicitar mas información.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de commencer.
Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d’éviter les éraflures.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l’Est des États-Unis), du lundi au vendredi, ou contactez notre site Web à www.zenith-products.com
pour de plus amples informations.

IS9937Pg 2of 11

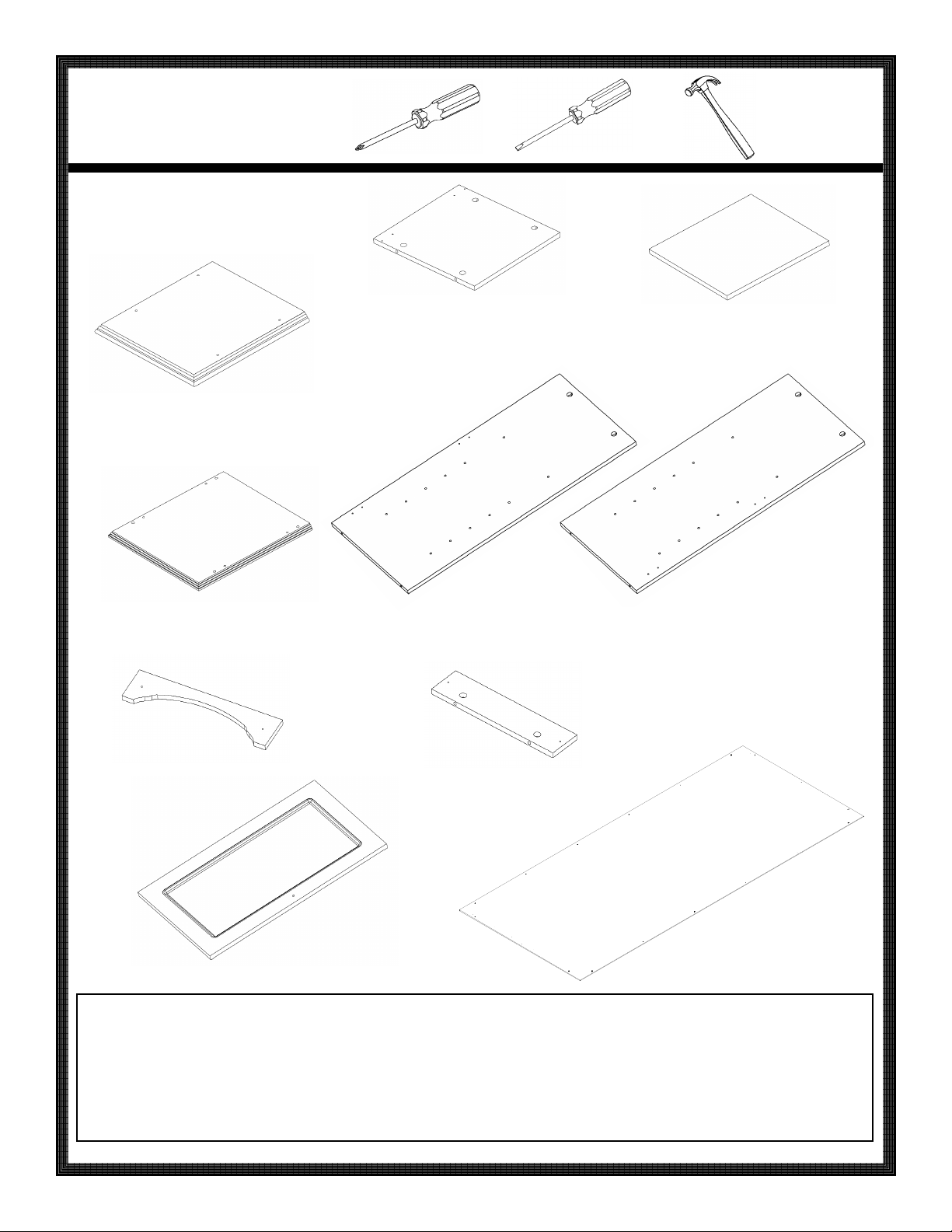

Tools Needed:
Herramientas Necesarias:
Outils nécessaires :
Parts List:
Lista de Partes:
Liste des pièces :
(10) 1 Back Panel
1 Panel posterior
1 panneau arrière
(1) 1 Top Panel
1 Panel superior
1 panneau supérieur
(2) 1 Fixed Shelf
1 Repisa fija
1 étagère fixe
Cleaning Note: Cleaning with a dry
cloth may be sufficient, but for other
stains or marks wipe gently with a
damp cloth. DO NOT use strong
detergentsor abrasive cleaners, they
may damage the surface of this product.
Nota acerca de la limpieza: Limpiar
con un trapo seco puede ser suficiente,
pero para otras manchas o marcas,
limpie suavemente con un trapo húmedo.
NO utilice detergentes fuertes o
substancias limpiadoras abrasivas.
Ellas pueden dañar la superficie de
este producto.
Conseil d'entretien : un chiffon sec
peut être suffisant ; en cas de taches
rebelles ou de marques, utilisez un
chiffon humide. N'employez PAS de
détergents forts ou de produits abrasifs
qui risqueraient d'endommager la
surface de ce meuble.
(3) 1 Adjustable Shelf
1 Repisas Ajustable
1 étagère amovible
(9) 1 Door
1 Puerta
1 porte
(5) 1 Left Side Panel
1 Panel lateral izquierdo
1 panneau latéral gauche
(4) 1 Bottom Shelf
1 Repisas Inferiores
1 étagère inférieure
(7) 1 Curved Rail
1 Riele curvo
1 chambranle incurvé
(8) 2 Straight Rails
2 Derecho Rieles
2 traverses droites
(6) 1 Right Side Panel
1 Panel lateral derecho
1 panneau latéral droit

Pg 3of 11IS9937

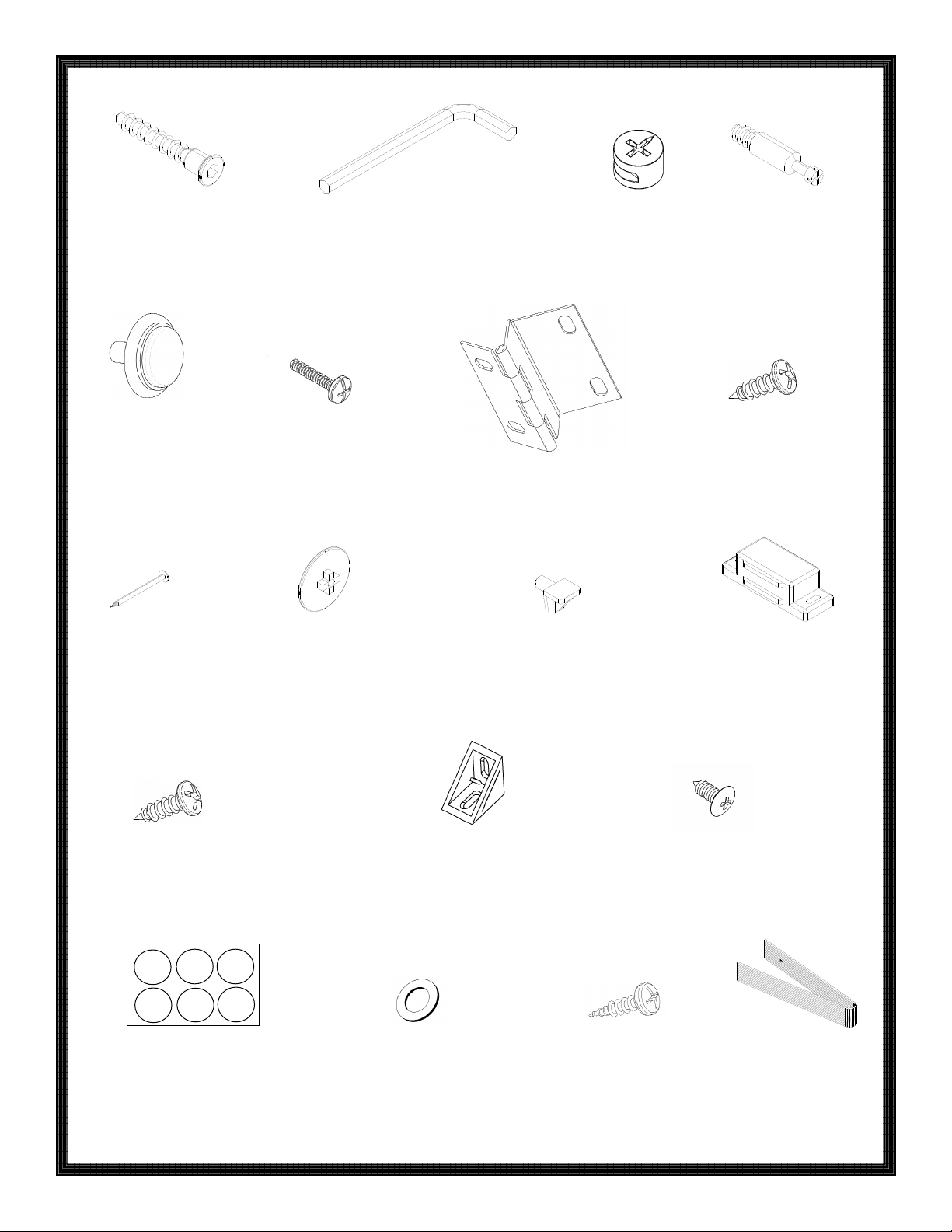

(K) 4 Shelf Clips
4 Sujetadores de repisa
4 attaches d'étagère
(A) 4 Large Screws
4 Tornillos grandes
4 vis longues
(E) 1 Knob
1 Perilla
1 bouton
(C) 12 Cams
12 Levas
12 cames
(I) Nails
Clavos
Clous
(J) 4 Cam Caps
4 Cubiertas para Levas
4 cache-cames
(D) 12 Cambolts
12 Pernos para levas
12 boulons à cames
(F) 1 Knob Screw
1 Tornillo para Perilla
1 vis pour bouton
(B) 1 Allen Wrench for use with
Large Screws (A)
1 Llave Allen hexagonal para ser
usada con los tornillos grandes (A)
1 clé hexagonale pour les vis longues (A)
(H) 8 Hinge Screws
8 Tornillos para bisagras
8 vis pour charnières
(M) 2 Magnet Screws
2 Tornillos para magneto
2 vis pour aimant
(L) 1 Magnet
1 Magneto
1 aimant
(P) 1 Sheet of 6 stickers
1 Hojas con 6 círculos adhesivos
1 feuilles de 6 autocollants
(G) 2 Hinges
2 Bisagras
2 charnières
(N) 2 Angle Blocks
2 Cuñas
2 coins
(O) 4 Angle Block Screws
4 Tornillos para cuña
4 vis pour coins
(S) 1 Nylon Strap
1 Tira de Nylon
1 bande en nylon
(Q) 2 Washers
2 Empaques o Arandelas
2 rondelles
(R) 1 Anti-topple Screw
1 Tornillo antivolcante
1 vis de retenue

Pg 4of 11IS9937

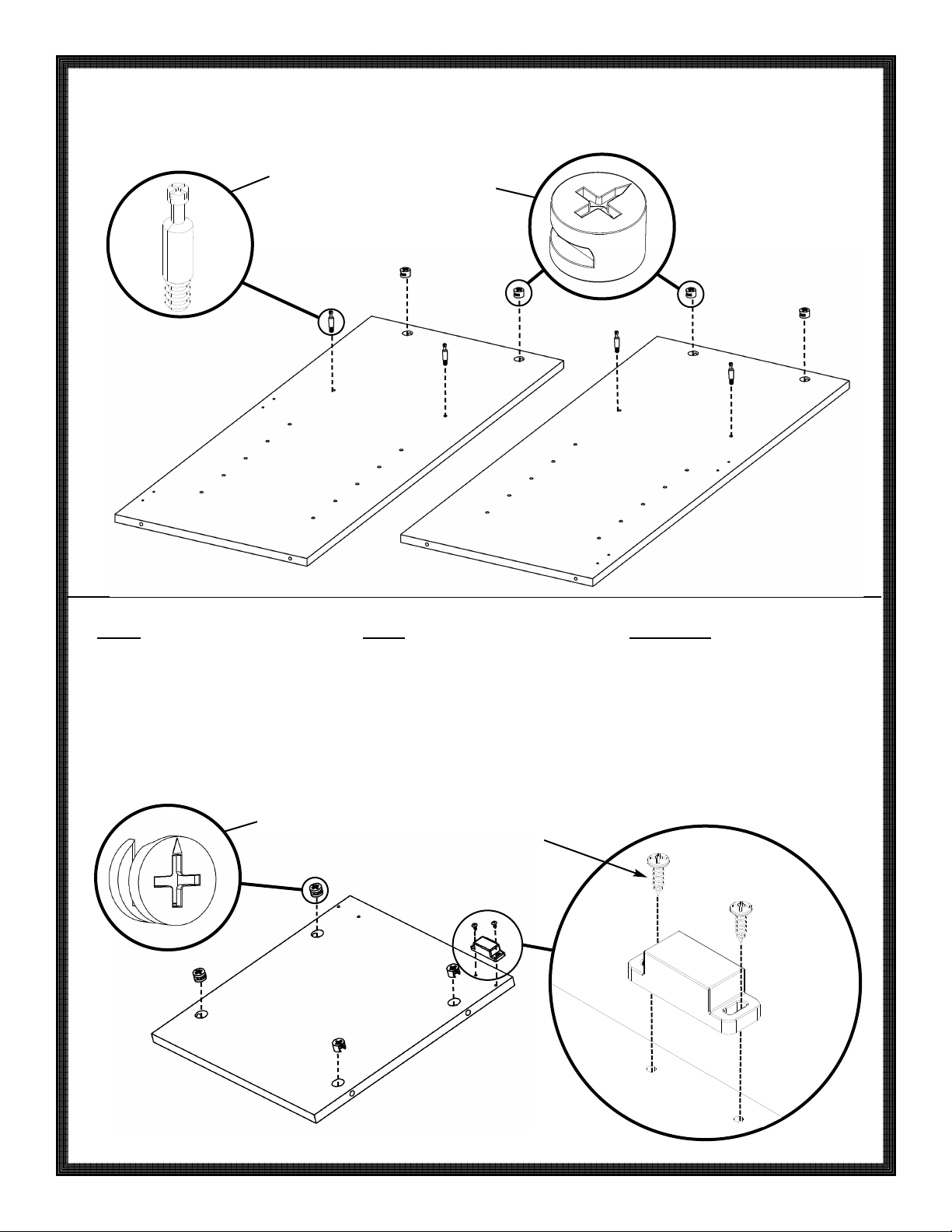

Fasten cambolts (D) and cams (C) into
side panels (5,6) as shown. Note the
direction of the arrow on each cam.
Fije los pernos para levas (D) y las
levas (C) en los paneles laterales (5,6)
del modo ilustrado. Observe el sentido
de la flecha en cada leva.
Introduisez les boulons à cames (D)
et les cames (C) dans les panneaux
latéraux (5,6), comme indiqué. Notez
le sens de la flèche sur chaque came.
1.
C
2.
L
2
M
Fasten magnet (L) to fixed shelf (2).
NOTE: For right hand opening, fasten
magnet (L) to right side. For left hand
opening, fasten magnet to left side
(shown for right hand opening).
Insert cams (C) into fixed shelf (2).
Note the direction of the arrow on
each cam.
Fije el imán (L) en la repisa fija (2).
NOTA: Para abrir hacia la derecha, fije el
imán (L) al lado derecho. Para abrir
hacia la izquierda, fije el imán al lado
izquierdo (se muestra para apertura a
la derecha). Inserte las levas (C) en la
repisa fija (2). Observe el sentido de la
flecha en cada leva.
Fixez l’aimant (L) à l'étagère fixe (2).
REMARQUE :Ouverture à droite :
fixez l’aimant (L) au côté droit. Ouverture
à gauche : fixez l’aimant au côté
gauche (illustration pour ouverture à
droite). Introduisez les cames (C) dans
l’étagère fixe (2). Notez le sens de la
flèche sur chaque came.
D
5
C
2
6

6
2
5
Pg 5of 11IS9937
Fasten cambolts (D) to top panel (1) as
shown.
Fije los pernos para levas (D) al panel
superior (1) del modo ilustrado.
Introduisez les boulons à cames (D)
dans le panneau supérieur (1), comme
indiqué.
3.
D
1
4. Attach fixed shelf (2) to side panels (5,6) as
shown. Tighten the cams (C) by turning
them clockwise until they are snug. DO
NOT OVERTIGHTEN CAMS (C)!
Sujete la repisa fija (2) a los paneles
laterales (5.6) del modo ilustrado.
Ajuste las levas (C) girándolas en el
sentido de las agujas del reloj hasta
que estén bien calzadas. ¡NO AJUSTE
LAS LEVAS DE MÁS (C)!
Fixez l’étagère fixe (2) aux panneaux
latéraux (5,6), comme indiqué. Vissez
les cames (C) dans le sens horaire
jusqu’à ce qu’elles soient bien serrées.
NE SERREZ PAS TROP LES
CAMES (C)!
Finished Edge
Borde Con Acabado
Bord fini

5.
IS9937Pg 6of 11
6
1
5
4
6
5
A
D
Attach top panel (1) to side panels
(5,6). Tighten the cams (C) by turning
them clockwise until they are snug. DO
NOT OVERTIGHTEN CAMS (C)!
Fije el panel superior (1) a los paneles
laterales (5.6). Ajuste las levas (C)
girándolas en el sentido de las agujas
del reloj hasta que estén bien
calzadas. ¡NO AJUSTE LAS LEVAS
DE MÁS (C)!
Fixez le panneau supérieur (1) aux
panneaux latéraux (5,6). Vissez les
cames (C) dans le sens horaire jusqu’à
ce qu’elles soient bien serrées. NE
SERREZ PAS TROP LES CAMES (C)!
6. Attach bottom shelf (4) to side panels
(5,6). Fasten cambolts (D) to bottom
panel (4) as shown.
Fije la repisa inferior (4) a los paneles
laterales (5.6). Fije los pernos para
levas (D) al panel inferior (4) del modo
ilustrado.
Fixez l’étagère inférieure (4) aux pan-
neaux latéraux (5,6). Introduisez les
boulons à cames (D) dans le panneau
inférieur (4), comme indiqué.

Pg 7of 11IS9937
7. Insert cams (C) into
straight rails (8)
as shown. Note the direction of the
arrow on each cam.
Inserte las levas (C) en los rieles
rectos (8) del modo ilustrado. Observe
el sentido de la flecha en cada leva.
Introduisez les cames (C) dans les traverses
droites (8), comme indiqué. Notez le
sens de la flèche sur chaque came.
8
C
8
4
8. Attach straight rails (8) to bottom shelf (4)
as shown. Tighten the cams (C) by turning
them clockwise until they are snug. DO
NOT OVERTIGHTEN CAMS (C)!
Sujete los rieles rectos (8) a la repisa
inferior (4) del modo ilustrado. Ajuste
las levas (C) girándolas en el sentido
de las agujas del reloj hasta que estén
bien calzadas. ¡NO AJUSTE LAS
LEVAS DE MÁS (C)!
Fixez les traverses droites (8) à l'étagère
inférieure (4), comme illustré. Vissez
les cames (C) dans le sens horaire
jusqu’à ce qu’elles soient bien serrées.
NE SERREZ PAS TROP LES CAMES
(C)!

Pg 8of 11
9.
IS9937

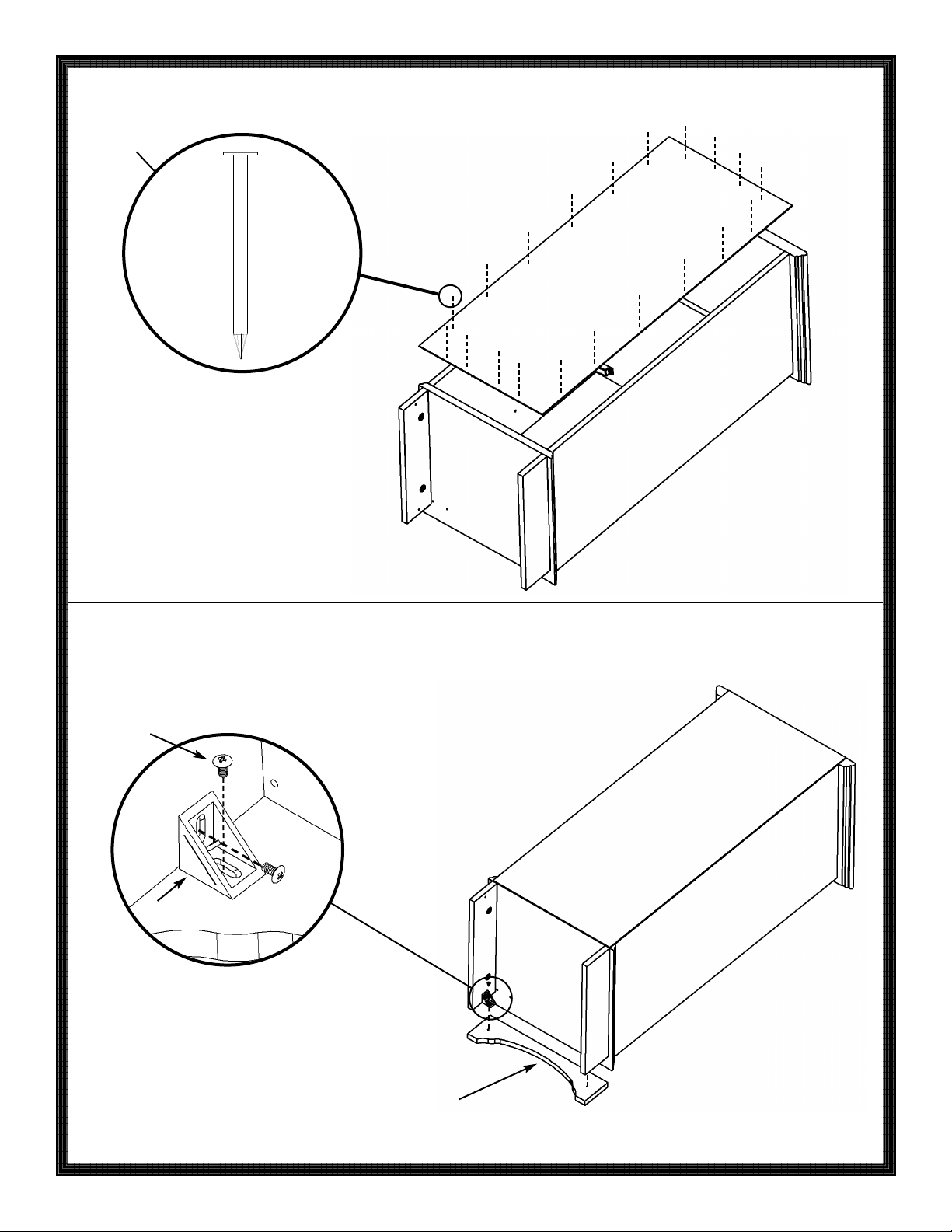

10. Fasten curved rail (7) to straight rails
(8) as shown.
Asegure el riel curvo (7) a los rieles
rectos (8) del modo ilustrado.
Fixez le chambranle incurvé (7) aux traverses
droites (8), comme indiqué.
Turn unit over. Fasten back panel (10)
to the back of the unit.
Voltee la unidad boca abajo. Asegure el
panel posterior (10) a la parte posterior
de la unidad.
Retournez le meuble. Fixez le panneau
arrière (10) au dos.
10
I
O
N
7
8
8

Pg 9of 11
11.
IS9937
F
E8
pre-attached magnet strikes
contrachapas para magneto prefijada
gâches à aimant préattachées
H
G
Fasten hinges (G) to door (9) as
shown.
Fije las bisagras (G) a la puerta (9) del
modo ilustrado.
Fixez les charnières (G) à la porte (9),
comme indiqué.
G
H
9
12. Fasten knob (E) to door (9). Attach
door (8) to side panel (5) (shown for
right hand opening). NOTE:Do not
fully tighten hinge screws (H) until door
(8) is properly aligned. DO NOT
OVERTIGHTEN!
Fije la perilla (E) a la puerta (9). Fije la
puerta (8) al panel lateral (5) (se muestra
para apertura a la derecha). NOTA:
No ajuste totalmente los tornillos de la
bisagra (H) hasta que la puerta (8)
esté adecuadamente alineada. ¡NO
AJUSTE DE MÁS!
Fixez le bouton (E) à la porte (9). Fixez la
porte (8) au panneau latéral (5) (illustration
pour ouverture à droite). REMARQUE :
Ne serrez pas complètement les vis
pour charnières (H) jusqu’à ce que la
porte (8) soit alignée correctement. NE
SERREZ PAS TROP !
95

Pg 10 of 11IS9937
13.
Apply cam caps (J) to cams (C). Apply
stickers (P) to unused holes.
Coloque las cubiertas para levas (J) a
las levas (C). Aplique los círculos
adhesivos (P) a los orificios no utilizados.
Appliquez des cache-cames (J) sur les
cames (C). Appliquez une pastille
adhésive (P) sur les trous non utilisés
14.
J
K
3
Place adjustable shelf (3) in the unit as
shown.
Coloque la repisa ajustable (3) en la
unidad del modo ilustrado.
Placez l’étagère amovible (3) dans le
meuble, comme indiqué.

Pg 11 of 11IS9937
16.
Top of the unit
Parte superior de la unidad
Haut du meuble
Not Included
No Incluido
Non incluse
R
S
Q
Mounting Instructions:
It is imperative that unit be fastened to
the wall for safety reasons.
Warning: Before cutting or drilling into
any wall surface, verify the location
of electrical, plumbing, and gas
lines. Cutting any of these may
cause serious injury.
Fasten the nylon strap (S) to the top of
the unit using one washer (Q) and the
anti-topple screw (R) as shown. Fasten
nylon strap to wall, using appropriate
mounting hardware (Not Provided). We
recommend using a mounting screw of
at least two inches in length. If you do
not screw directly into wall studs,
appropriate wall anchors should be
used.
Instrucciones de Montaje:
Por razones de seguridad es imperativo
que la unidad se asegure a la pared.
Advertencia: Antes de cortar o taladrar
en cualquier superficie de pared,
verifique la ubicación de las líneas
eléctricas, de plomería y de gas.
Cortar cualquiera de estas líneas
puede causar una lesión grave.
Asegure la tira de nylon (S) a la
parte superior de la unidad utilizando
un empaque o arandela (Q) y el tornillo
antivolcante (R) como se muestra en la
figura. Asegure la tira de nylon a la
pared utilizando el artículo de ferretería
de montaje apropiado (no propor-
cionado). Le recomendamos utilizar un
tornillo de montaje de por lo menos dos
pulgadas (5.08 cms.) de largo. Se
deben utilizar anclas para pared
apropiadas si usted no atornillará
directamente en los soportes de pared.
Instructions de montage :
Il est impératif que le meuble soit fixé
au mur.
Avertissement : avant de découper
ou de percer toute surface murale,
vérifiez l'emplacement des
canalisations électriques, de
plomberie et de gaz. Des blessures
graves pourraient survenir si l'une
de ces canalisations était sectionnée.
Fixez la bande de nylon (S) en haut du
meuble à l'aide d'une rondelle (Q) et de
la vis de retenue (R), comme indiqué.
Fixez la bande de nylon au mur à l'aide
d'une pièce de montage appropriée
(non fournie). Il est recommandé
d'utiliser des vis de montage d'au
moins 5 cm (2 po) de long. Si vous ne
vissez pas directement dans des
poteaux muraux, utilisez de chevilles
murales.
