Zenith 3149WWP User manual

Pg 1of 14 ©2011 Zenith Products Corp. MCS 11/18/2011
Instrucciones de Ensamblado - Modelo 6124WWWM (Blanco)
Assembly Instructions - Model 3149WWP (White)
Instrucciones de Ensamblado - Modelo 3149WWP (Blanco)
Instructions de montage - Modèle 3149WWP (Blanc)
IS4148
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin. When laying
out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday or contact our website at www.zenith-products.com for more information.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes de comenzar.
Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora del
este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zenith-products.com para
solicitar mas información.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de commencer.
Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d’éviter les éraflures.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l’Est des États-Unis), du lundi au vendredi, ou contactez notre site Web à www.zenith-products.com
pour de plus amples informations.

Pg 2of 14

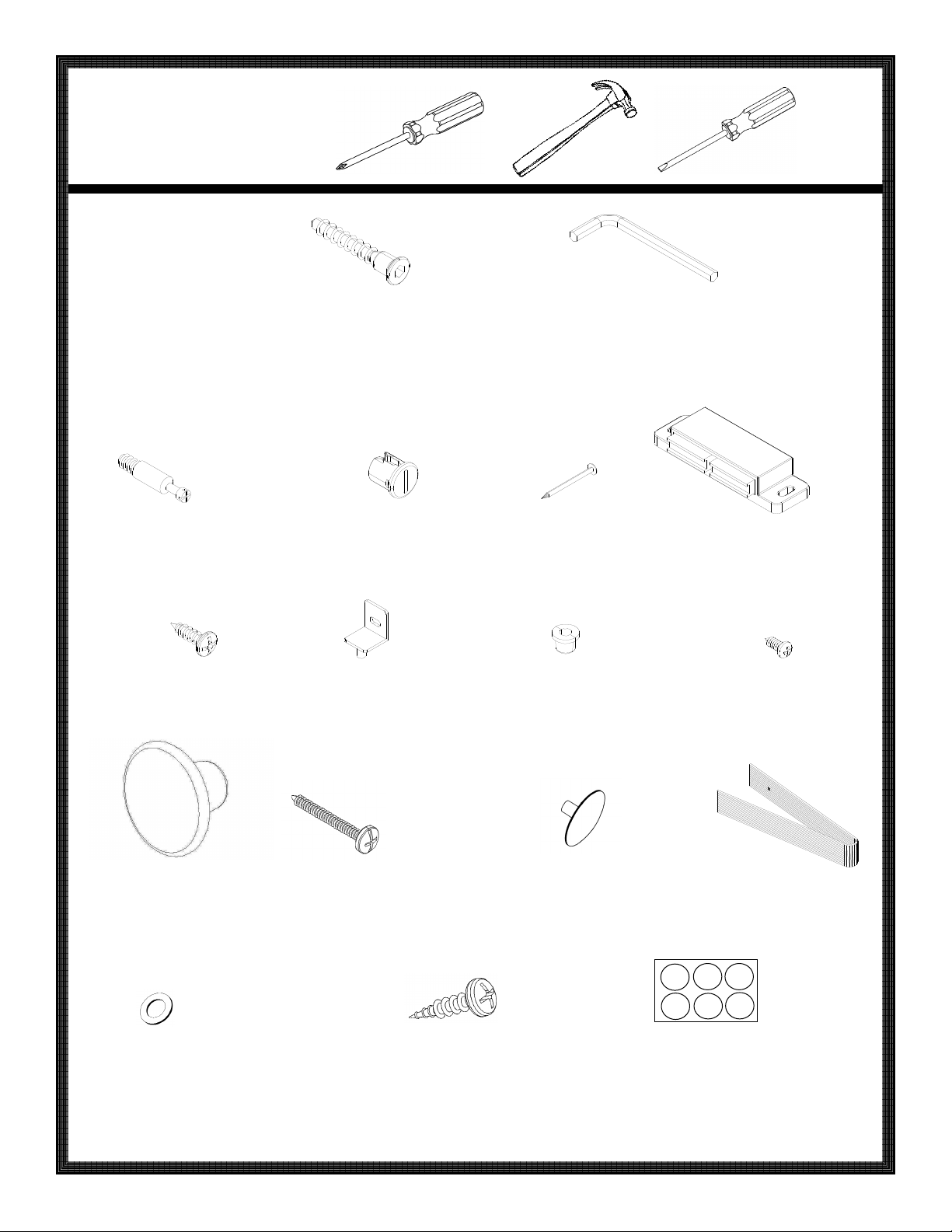

(A) 28 Large Screws
28 Tornillos grands
28 vis longues
(C) 2 Cambolts
2 Pernos para levas
2 boulons à cames
(M) 24 Screw Caps
24 Cubiertas para tornillos
24 cache-vis
(E) Nails
Clavos
Clous
Tools Needed:
Herramientas Necesarias:
Outils nécessaires :
List of Parts:
Lista de Partes:
Liste des pièces :
(D) 2 Snap Cams
2 Levas de presión
2 cames à ressort
(B) 1 Allen Wrench for use with
Large Screws (A)
1 Llave Allen hexagonal para ser
usada con los tornillos grandes (A)
1 clé hexagonale pour les vis longues (A)
(F) 2 Magnets
2 Magnetos
2 aimants
(G) 4 Magnet Screws
4 Tornillos para Magneto
4 vis pour aimant
(L) 4 Knob Screws
4 Tornillos para perilla
4 vis pour boutons de portes
(K) 4 Knobs
4 Perillas
4 boutons
(J) 8 Hinge Screws
8 Tornillos para bisagras
8 vis pour charnières
(I) 8 Hinge Bushings
8 Cojinetes para bisagras
8 douilles pour charnières
(H) 8 Hinges
8 Bisagras
8 charnières
IS4148

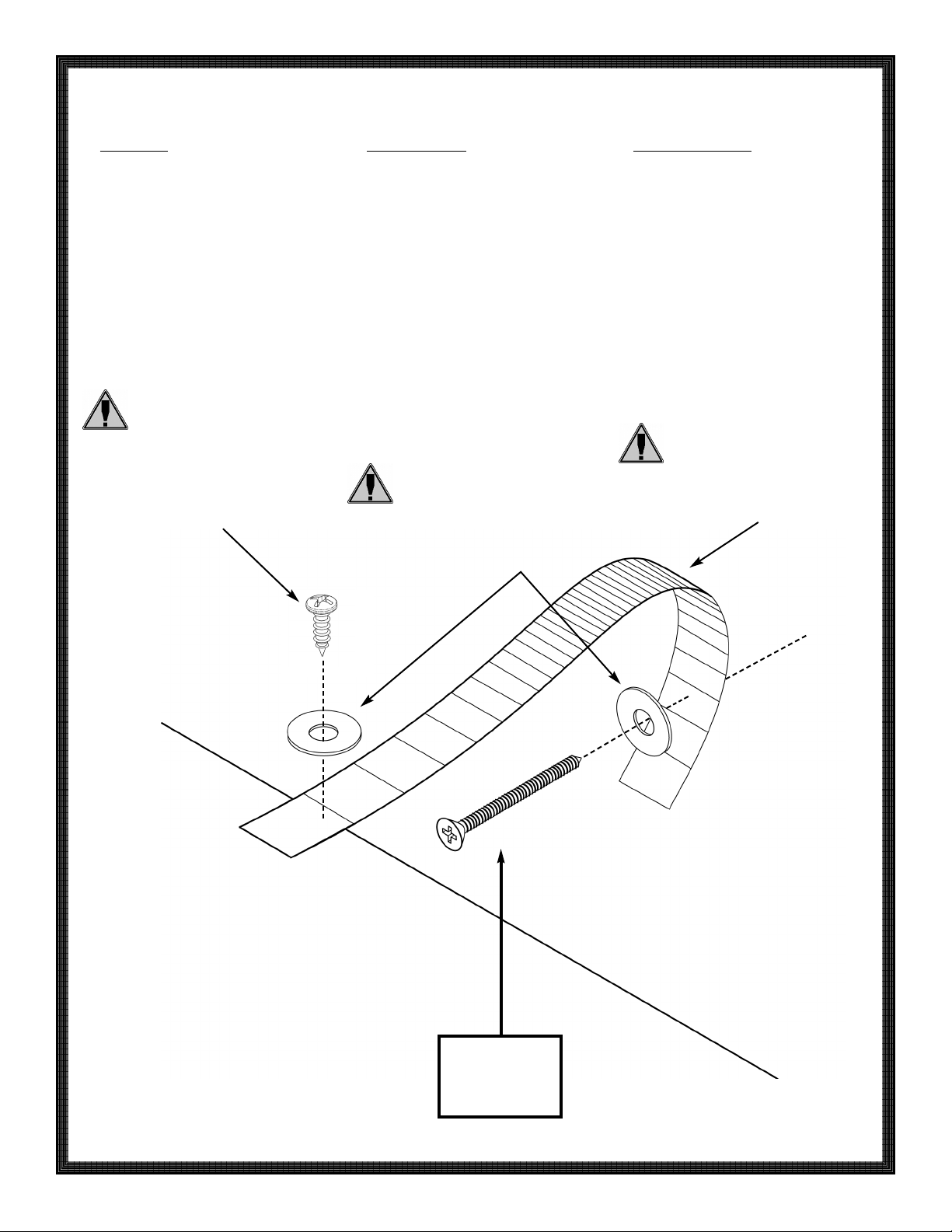

(N) 1 Nylon Strap
1 Tira de Nylon
1 bande en nylon
(O) 2 Washers
2 Empaques o Arandelas
2 rondelles
(P) 1 Anti-topple Screw
1 Tornillo antivolcante
1 vis de retenue
(Q) 2 Sheets of 6 stickers
2 Hojas con 6 círculos adhesivos
2 feuilles de 6 autocollants

(5) 3 Support Rails
3Rieles de Soporte
3 traverses d'appui
(8) 1 Cabinet Back Panel
1 Respaldo para el Gabinete
1 panneau arrière de placard
(4) 2 Top Side Panels
(1 right and 1 left)
2 Paneles Laterales Superiores
(1 derecho y 1 izquierdo)
2 panneaux latéraux haut
(1 droit et 1 gauche)
Pg 3of 14
Cleaning Note: Cleaning with a dry
cloth may be sufficient, but for other
stains or marks wipe gently with a
damp cloth. DO NOT use strong
detergents or abrasive cleaners, they
may damage the surface of this product.
Nota acerca de la limpieza: Limpiar
con un trapo seco puede ser suficiente,
pero para otras manchas o marcas,
limpie suavemente con un trapo húmedo.
NO utilice detergentes fuertes o
substancias limpiadoras abrasivas.
Ellas pueden dañar la superficie de
este producto.
Conseil d'entretien :
Le nettoyage avec
un chiffon sec peut être suffisant, mais en
cas de taches rebelles ou de marques,
utilisez un chiffon humide. N'employez
PAS de détergents forts ou de produits
abrasifs
qui risqueraient d'endommager
la surface de ce meuble.
(7) 4 Doors (2 right and 2 left)
4 Puertas (2 derecho y 2 izquierdo)
4 portes (2 droites et 2 gauches)
(3) 2 Middle Shelves
2 Repisas Medias
2 étagères médianes
(1) 1 Top Panel
1 Paneles Superiores
1 panneau haut
IS4148
Top
Superior
supérieure
(2) 1 Bottom Shelf
1 Repisa Inferior
1 étagère inférieure
(6) 2 Bottom Side Panels
2 Paneles Laterales Inferiores
2 panneaux latéraux inférieurs

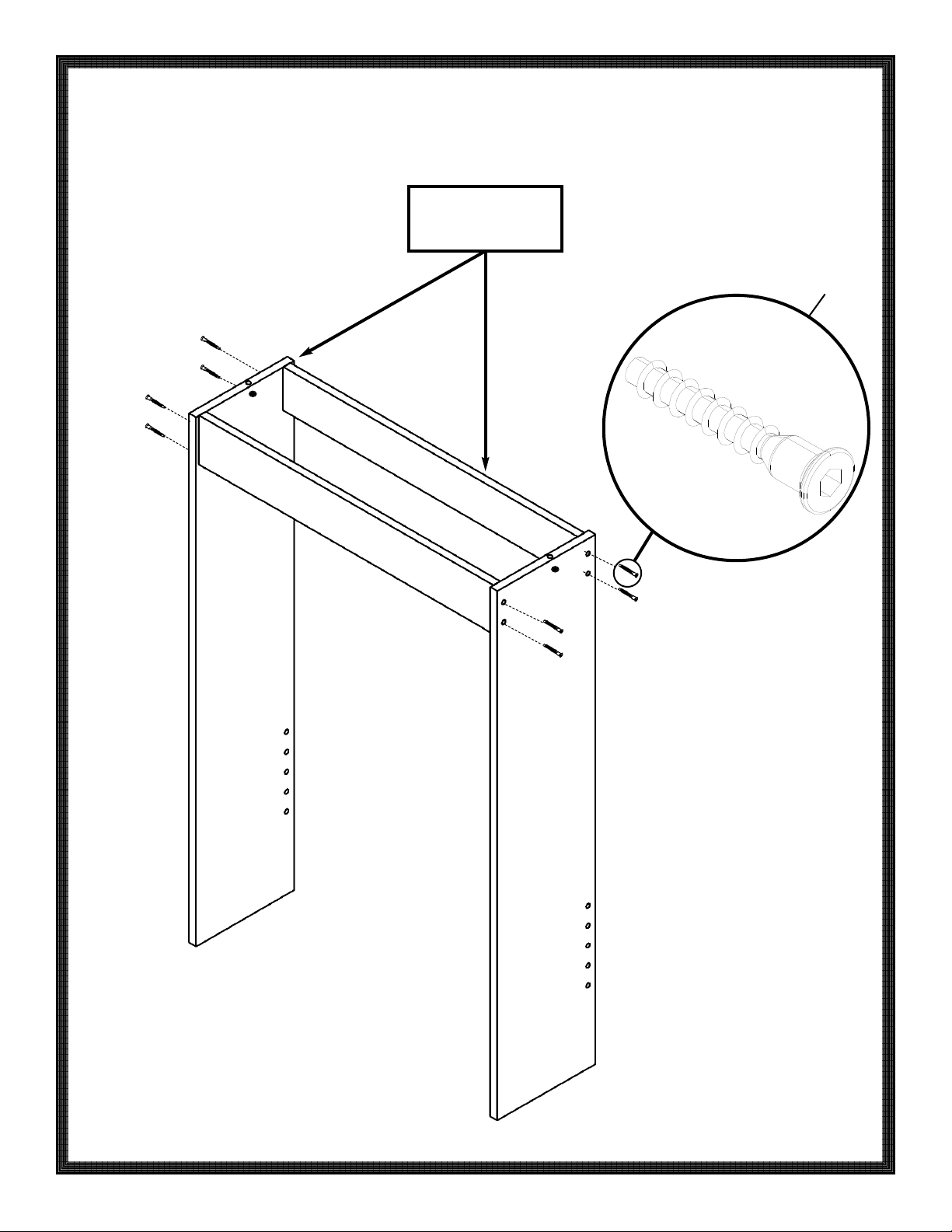

1. Fasten support rails (5) to bottom side panels
(6). This is the bottom assembly.
Sujete los rieles de soporte (5) a los paneles
laterales inferiores (6). Este es el ensamble
inferior.
Fixez les traverses d’appui (5) aux panneaux
latéraux inférieurs (6). Cet assemblage
constitue la partie inférieure.
A
Pg 4of 14
Unfinished Edge
Borde Sin Acabado
Bord non fini
5
5
6
6
IS4148

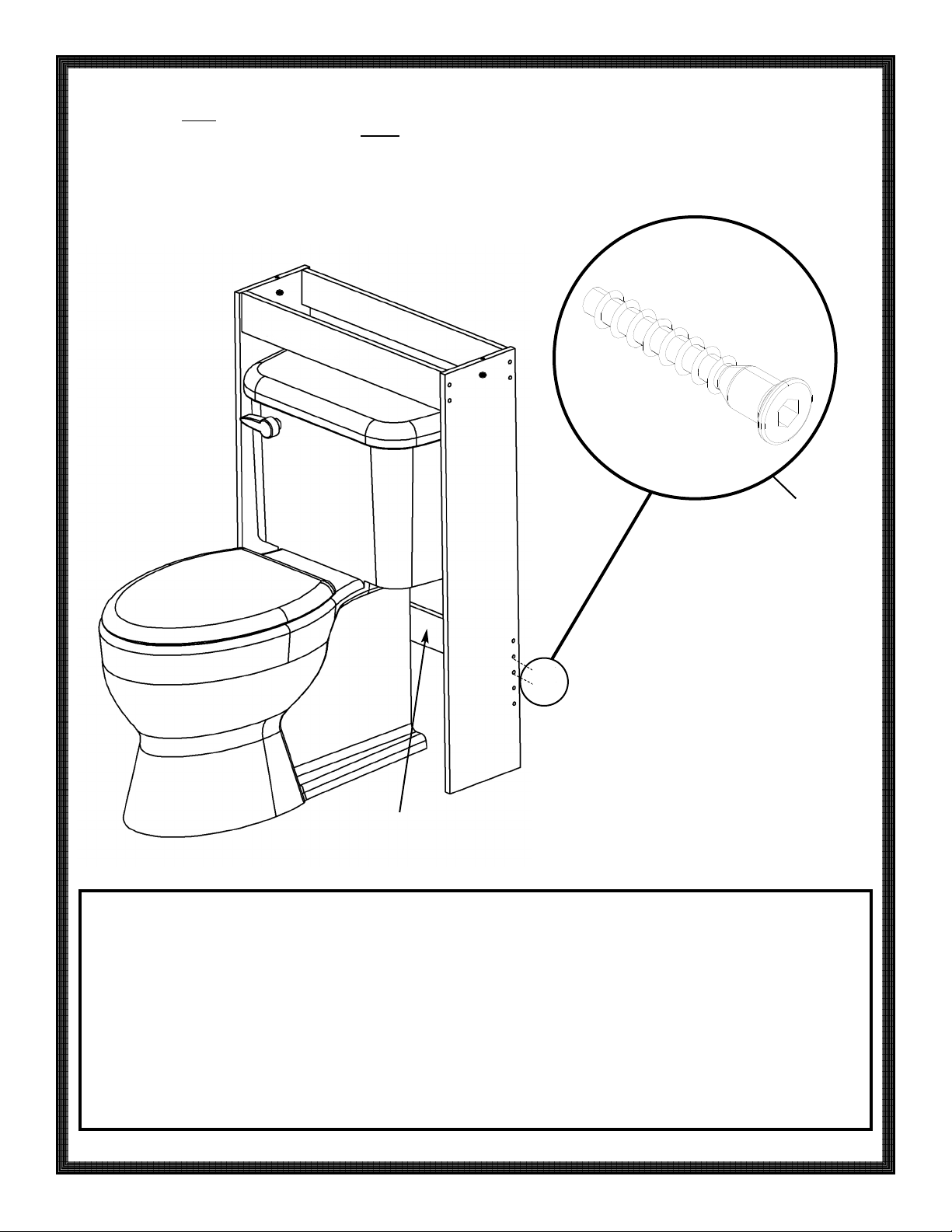

Place the bottom assembly in desired location.
Then install support rail (5) with finished
edge facing up. NOTE:The bottom support
rail (5) may be adjusted by using different
holes in the bottom side panels (6).
Coloque el conjunto inferior en el lugar
deseado. Después instale el riel de soporte
(5) con el borde acabado hacia arriba.
NOTA: Se puede ajustar el riel de soporte
inferior (5) usando diferentes orificios situados
en los paneles laterales inferiores (6).
Placez cette partie assemblée à l'endroit
désiré. Installez ensuite la dernière traverse
d’appui (5), bord fini vers le haut. REMARQUE :
la hauteur de la traverse d’appui inférieure
(5) peut être modifiée en utilisant les dif-
férents trous sur les panneaux latéraux
inférieurs (6).
2.
Pg 5of 14
If this unit does not fit around your toilet to
your satisfaction, you may order leg exten-
sions (be sure to include the model number
and the color) for an additional $8.00. To
pay by VISA or MASTERCARD call toll free
1-800-892-3986 between 8:00AM-5:00PM
EST Monday through Friday or send check
or money order to:
Zenith Products Corp.
400 Lukens Drive
New Castle, DE 19720
Si esta unidad no se ajusta alrededor de su
inodoro a su satisfacción, usted puede
ordenar extensiones de soportes ("leg
extensions") (asegúrese de incluir el número
de modelo y el color) por $8.00 adicionales.
Para pagar con VISA o MASTERCARD
llame,
sin costo por la llamada, al 1-800-
892-3986 entre las 8:00AM y las 5:00PM
hora del Este, de Lunes a Viernes o envíe
un cheque o giro postal ("money order") a:
Zenith Products Corp.
400 Lukens Drive
New Castle, DE 19720
S'il n'y a pas assez de place autour des
toilettes pour loger le meuble, vous pouvez
commander des rallonges de pieds
(assurez- vous de bien préciser le numéro
de modèle et la couleur), pour 8 USD
supplémentaires. Pour payer par carte VISA
ou MASTERCARD,
appelez le numéro vert
1.800.892.3986 entre 8 h et 17 h (heure
normale de l'Est des Etats-Unis), du lundi au
vendredi, ou envoyez un chèque ou un mandat
postal à :
Zenith Products Corp.
400 Lukens Drive
New Castle, DE 19720
Etats-Unis
A
6
5
IS4148

Pg 6of 14
Fasten the magnet (F) to the underside of one
of the middle shelves (3) and top panel (1).
Fije el imán (F) a la parte inferior de una de las
repisas centrales (3) y del panel superior (1).
Fixez l’aimant (F) en dessous de l’une des
étagères médianes (3) et du panneau
supérieur (1).
3.
4. Fasten a top side panel (4) to top panel (1).
NOTE:Make sure the side of the top panel
(1) with the most holes is facing toward the
top side panel (4).
Asegure un panel lateral superior (4) al
panel superior (1). NOTA: Asegúrese de que
el lado del panel superior (1) con la mayoría
de los orificios esté orientado hacia el panel
lateral superior (4).
Fixez un panneau latéral supérieur (4) au
panneau supérieur (1). REMARQUE :
assurez-vous que le côté du panneau
supérieur (1) comportant le plus de trous est
orienté vers le panneau latéral supérieur (4).
3
4
1
Finished Edge
Borde con Acabado
Bord fini
A
IS4148
1
G
F

Attach the other top side panel (4) to middle
shelves (3) and the top panel (1).
Fije el otro panel lateral superior (4) a las
repisas centrales (3) y al panel superior (1).
Fixez l’autre panneau latéral supérieur (4)
aux étagères médianes (3) et au panneau
supérieur (1).
6.
5.
1
A
Finished Edge
Borde con Acabado
Bord fini
A
Pg 7of 14
3
3
IS4148
4
3
3
4
4
Attach middle shelves (3) to the top side
panel (4). NOTE:Make sure the magnet (G)
is on the bottom of the bottom middle shelf (3)
facing the front of the unit.
Sujete las repisas centrales (3) al panel lateral
superior (4). NOTA: Asegúrese de que el imán
(G) esté en la parte inferior de la repisa central
inferior (3) mirando hacia la parte delantera de
la unidad.
Fixez les étagères médianes (3) au panneau
latéral supérieur (4). REMARQUE :
assurez-vous que l’aimant (G) se trouve
en dessous de l'étagère médiane inférieure
(3) et qu’il est orienté vers l’avant du
meuble.

7.
Pg 8of 14 IS4148
Attach the bottom shelf (2) to the top side
panels (4).
NOTE:Make sure the side of the bottom
shelf (2) with the most holes is facing away
from the top side panels (4).
Fije la repisa inferior (2) a los paneles laterales
superiores (4).
NOTA: Asegúrese que el lado de la repisa
inferior (2) con la mayoría de los orificios
esté en el lado opuesto de los paneles
laterales superiores (4).
Fixez l'étagère inférieure (2) aux panneaux
latéraux supérieurs (4).
REMARQUE :assurez-vous que le côté de
l'étagère inférieure (2) qui comporte le plus
de trous est orienté dans le sens opposé
aux panneaux latéraux supérieurs (4).
A
Finished Edge
Borde con Acabado
Bord fini
2
2
4

Pg 9of 14
Lay unit face down on floor. Fasten back
panel (8) to back of unit.
Coloque la unidad boca abajo en el piso.
Asegure el respaldo (8) a la parte posterior
de la unidad.
Placez le meuble à plat sur le sol, côté
arrière sur le dessus. Fixez le panneau
arrière (8) au dos du meuble.
8.
8
E
IS4148
C
2
Top
Superior
Haut

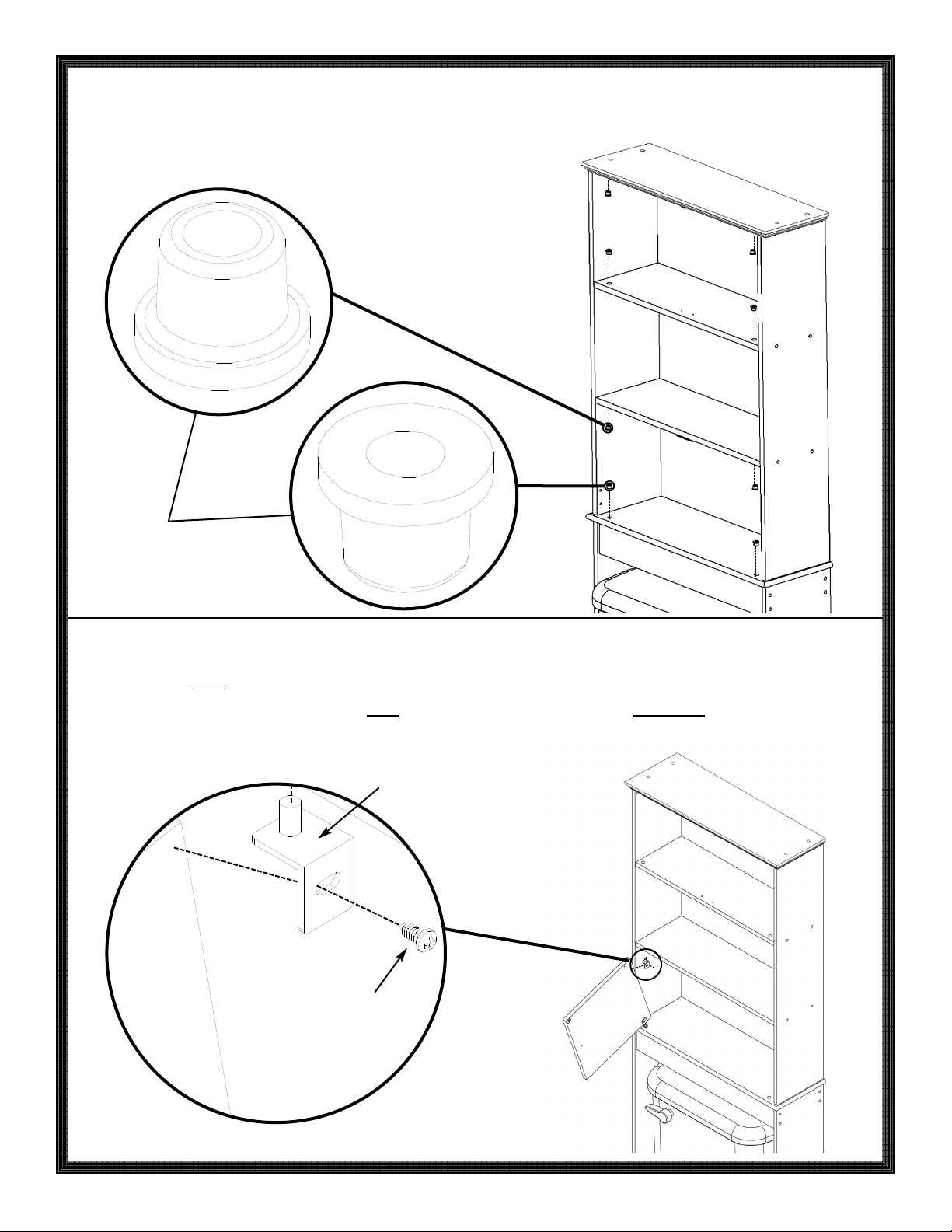

Screw in 2 cambolts (C) into the center
holes of the bottom shelf (2).
Atornille 2 pernos para levas (C) en los
orificios centrales de la repisa fija inferior (2).
Vissez 2 boulons à cames (C) dans les
trous centraux de l'étagère inférieure (2).
9.
Helpful Hint: To help align the back panel properly, fasten a nail
in each of the corners of the back panel first.
Consejo Útil: Para ayudar a alinear el respaldo apropiadamente,
asegure primero un clavo en cada una de las esquinas del respaldo.
Conseil utile : pour aligner correctement le panneau arrière,
enfoncez d'abord un clou dans chacun des coins du panneau.

Pg 10 of 14

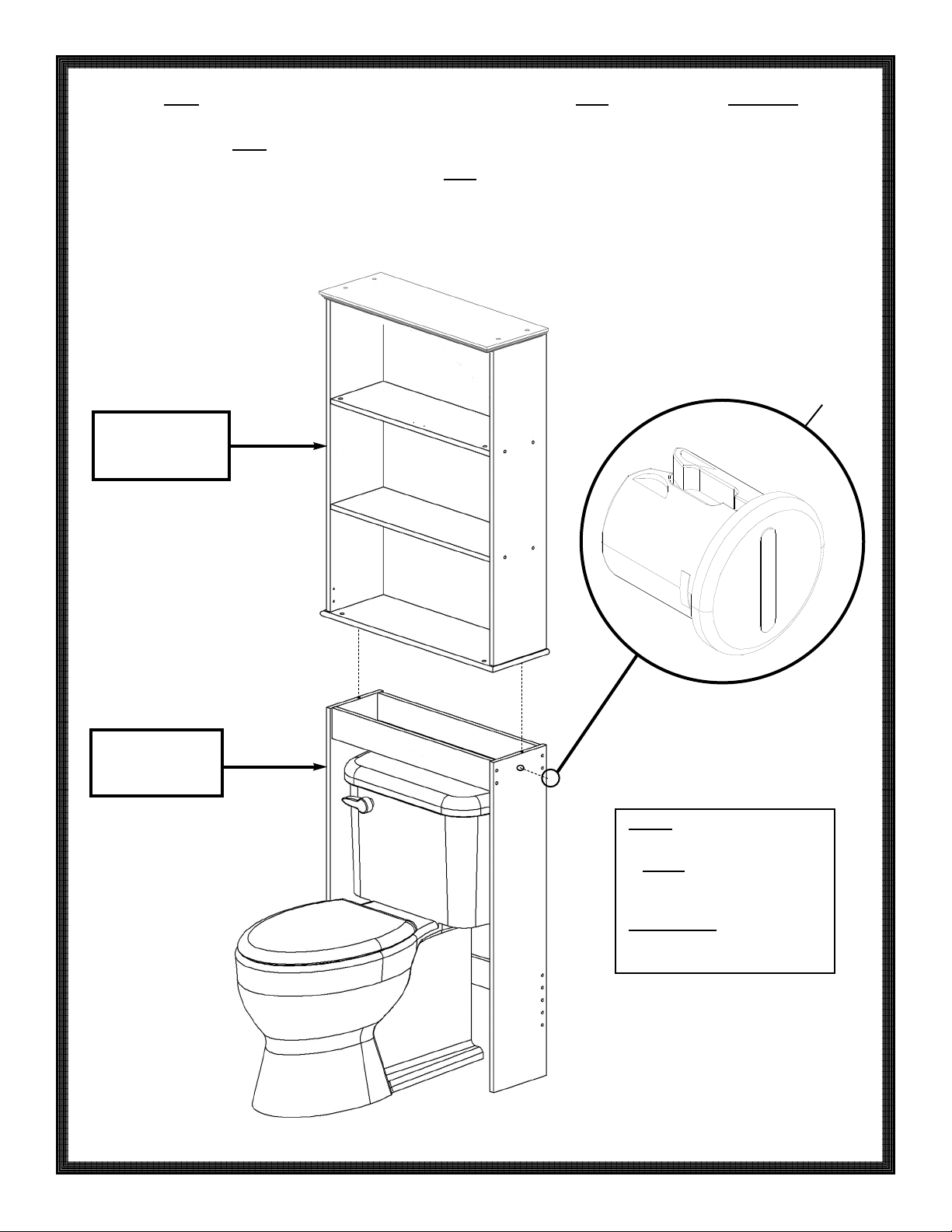

10. Carefully place top assembly on bottom
assembly. NOTE:Be sure to align cambolts
(C) with holes in bottom side panels (6).
Insert 2 snap cams (D) into the holes in the
bottom side panels (6). NOTE:If necessary,
tap the snap cams with a hammer to secure
the top assembly to the bottom assembly.
Coloque cuidadosamente el ensamble
superior sobre el ensamble inferior. NOTA:
Asegúrese de alinear los pernos para levas
(C) con los orificios en los paneles laterales
inferiores (6). Inserte 2 levas de presión (D)
en los orificios de los paneles laterales
inferiores (6). NOTA: Si es necesario,
golpee levemente las levas de presión con
un martillo para asegurar el ensamble
superior al ensamble inferior.
Placez délicatement l'unité supérieure sur
l'unité inférieure. REMARQUE :assurez-vous
d'aligner les boulons à cames (C) avec les
trous des panneaux latéraux inférieurs (6).
Introduisez 2 cames à ressort (D) dans les
trous situés dans les panneaux latéraux
inférieurs (6). REMARQUE : si nécessaire,
tapotez les cames à ressort à l'aide d'un
marteau pour fixer l'unité supérieure à l'unité
inférieure.
NOTE:If necessary, tap the
snap cams with a hammer.
NOTA: Si es necesario,
golpee levemente las levas
de presión con un martillo.
REMARQUE :si nécessaire,
tapotez les cames à ressort
à l'aide d'un marteau.
IS4148
6
top assembly
ensamble superior
unité supérieure
bottom assembly
ensamble inferior
Unité inférieure
D

Pg 11 of 14

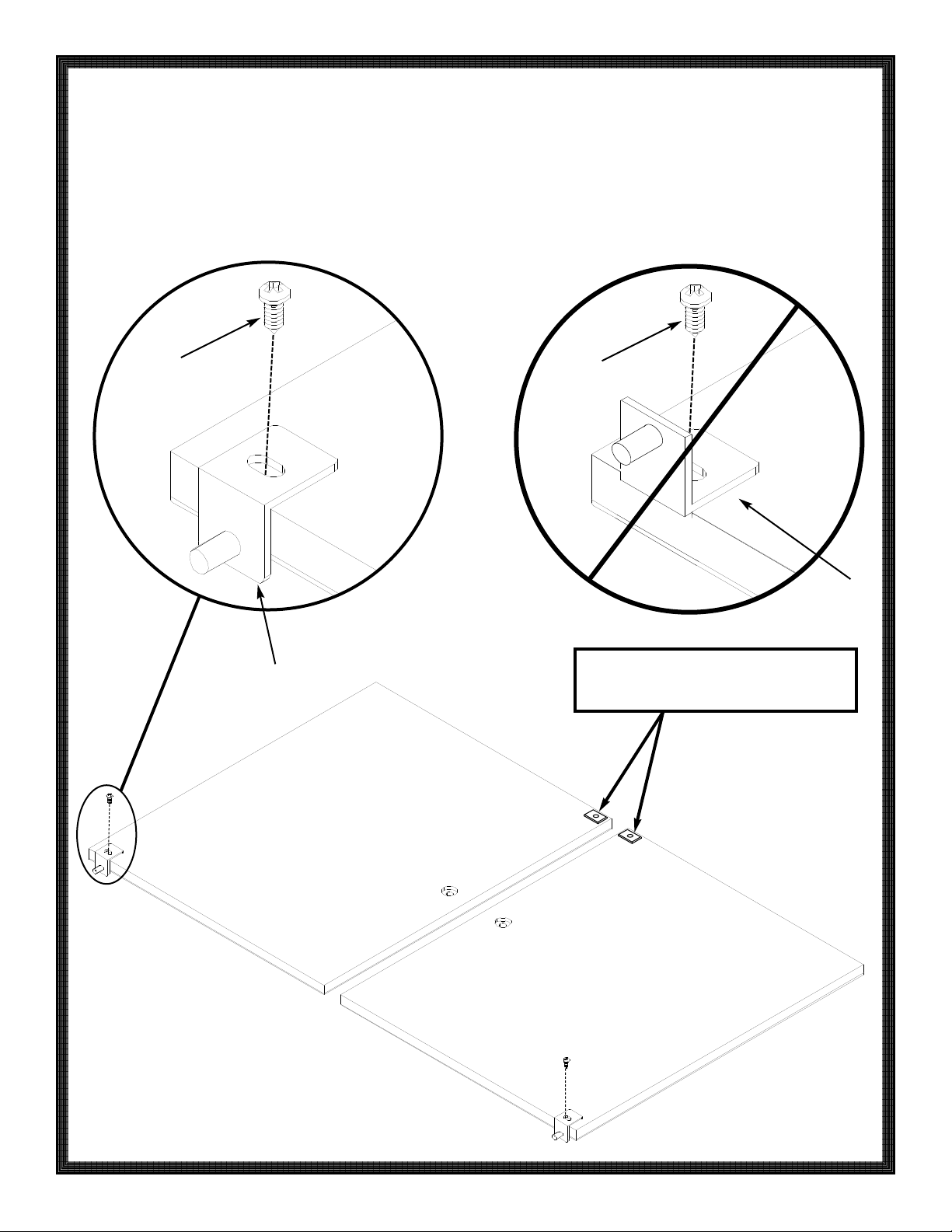

Fasten a hinge (H) to the bottom of each
doors (7).
Asegure una bisagra (H) a la parte inferior
de cada puertas (7).
Fixez une charnière (H) au bas de chaque
portes (7).
11.
7
H
pre-attached magnet strikes
contrachapas para magneto prefijadas
gâches à aimant pr é attach é es
J
Incorrect!!
¡¡Incorrecto!!
Incorrect !
Correct!!
¡¡Correcto!!
Correct !
7
H
J
IS4148

Pg 12 of 14

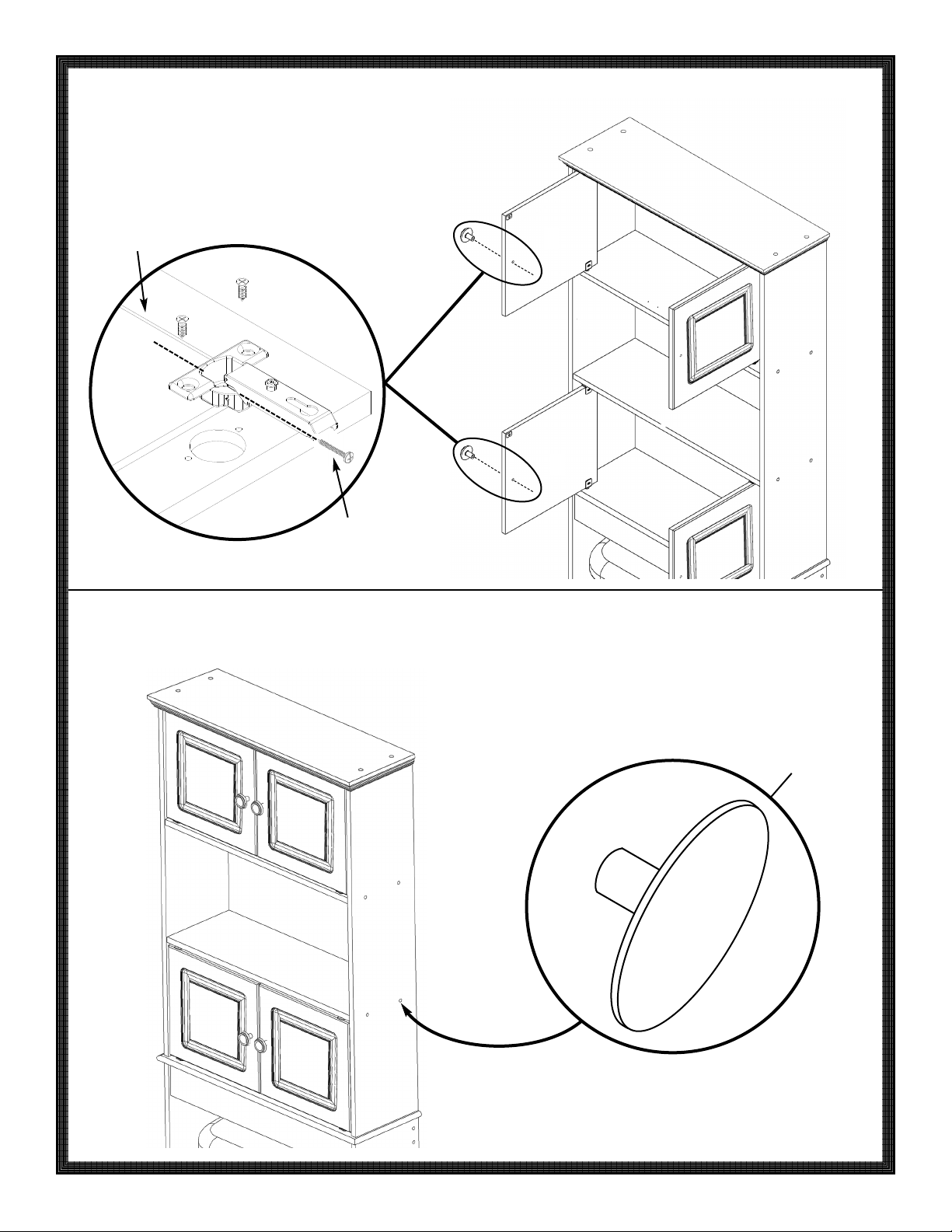

Set bottom hinge (H) into hinge bushing (I).
Fit top hinge (H) into top hinge bushing (I)
and fasten top hinge (H) to door (7). Repeat
for other doors. NOTE:hinges may be
adjusted by loosening hinge screws (J).
Fije la bisagra inferior (H) en el cojinete
para bisagras (I). Ajuste la bisagra superior
(H) en el cojinete para la bisagra superior (I)
y asegure la bisagra superior (H) a la puerta
(7). Repita el paso para la otra puertas.
NOTA: las bisagras se pueden ajustar aflo-
jando los tornillos para bisagras (J).
Introduisez la charnière inférieure (H) dans
la douille inférieure (I) et la charnière
supérieure (H) dans la rondelle supérieure (I),
puis fixez la charnière supérieure (H) à la
porte (7). Répétez pour les autres portes.
REMARQUE :les charnières peuvent être
réglées en desserrant les vis (J).
13.
Insert hinge bushings (I) into middle shelves
(3) and top and bottom panels (1,2).
Inserte los casquillos de la bisagra (I) en las
repisas centrales (3) y los paneles superior
e inferior (1,2).
Enfilez les douilles de charnière (I) dans les
étagères médianes (3) et dans les panneaux
supérieur et inférieur (1,2).
12.
7
7J
H
3
2
I
IS4148
1

15.
Pg 13 of 14
M
14.
L
K
7
IS4148
7
Apply screw caps (M) to screws (A) on exterior
of unit. Apply stickers (Q) to unused holes
on each side of unit.
Coloque las cubiertas para tornillos (M) en
los tornillos (A) en el exterior de la unidad.
Coloque círculos adhesivos (Q) a los orificios
no utilizados en cada lado de la unidad.
Enfoncez les cache-vis (M) sur les vis (A) à
l'extérieur du meuble. Appliquez une pastille
adhésive (Q) sur les trous non utilisés de
chaque côté du meuble.
Attach door knobs (K) to doors (7). Asegure las perillas para puertas (K) a las
puertas (7).
Fixez les boutons de portes (K) aux portes (7).
7

Pg 14 of 14
16.Mounting Instructions:
It is imperative that unit be fastened to the
wall for safety reasons.
WARNING:
BEFORE CUTTING OR DRILLING INTO
ANY WALL SURFACE, VERIFY THE
LOCATION OF ELECTRICAL, PLUMBING,
AND GAS LINES. CUTTING ANY OF
THESE MAYCAUSE SERIOUS INJURY.
Fasten the nylon strap (N) to the top of the
unit using one washer (O) and the anti-topple
screw (P) as shown. Fasten nylon strap to
wall, using appropriate mounting hardware
(not provided). We recommend using a
mounting screw of at least two inches in
length. If you do not screw directly into wall
studs, appropriate wall anchors should be
used.
Instrucciones de Montaje:
Por razones de seguridad es imperativo que
la unidad se asegure a la pared.
ADVERTENCIA:
ANTES DE CORTAR O TALADRAR EN
CUALQUIER SUPERFICIE DE PARED,
VERIFIQUE LA UBICACIÓN DE LAS
LÍNEAS ELÉCTRICAS, DE PLOMERÍA Y
DE GAS. CORTAR CUALQUIERA DE
ESTAS LÍNEAS PUEDE CAUSAR UNA
LESIÓN GRAVE.
Asegure la tira de nylon (N) a la parte
superior de la unidad utilizando un empaque
o arandela (O) y el tornillo antivolcante (P)
como se muestra en la figura. Asegure la
tira de nylon a la pared utilizando el artículo
de ferretería de montaje apropiado (no
proporcionado). Le recomendamos utilizar
un tornillo de montaje de por lo menos dos
pulgadas (5.08 cms.) de largo. Se deben
utilizar anclas para pared apropiadas si
usted no atornillará directamente en los
soportes de pared.
Instructions de montage :
Il est impératif que le meuble soit fixé au
mur.
AVERTISSEMENT :
AVANT DE DÉCOUPER OU DE PERCER
TOUTE SURFACE MURALE, VÉRIFIEZ
L'EMPLACEMENT DES CANALISATIONS
ÉLECTRIQUES, DE PLOMBERIE ET
DE GAZ. DES BLESSURES GRAVES
POURRAIENT SURVENIR SI L'UNE DE
CES CANALISATIONS ÉTAIT SECTIONNÉE.
Fixez la bande de nylon (N) en haut du
meuble à l'aide d'une rondelle (O) et de la
vis de retenue (P), comme indiqué. Fixez la
bande de nylon au mur à l'aide d'une pièce
de montage appropriée (non fournie). Il est
recommandé d'utiliser des vis de montage
d'au moins 5 cm (2 po) de long. Si vous ne
vissez pas directement dans des poteaux
muraux, utilisez de chevilles murales.
Not Included
No Incluido
Non incluse
Top of the unit
Parte superior de la unidad
Haut du meuble
IS4148
P
O
For safety reasons, it is
imperative to use a
stepladder.Pour des raisons de sécurité,
utilisez obligatoirement un
escabeau.
Por razones de seguridad,
es fundamental usar una
escalera de mano. N
