Zenith MB536BB User manual

Assembly Instructions -
Model MB536BB Wall Cabinet or Over the Mirror Cabinet
Instrucciones de Ensamblado -
Modelo MB536BB Gabinete de Pared o Sobre el Gabinete de Espejo
Instructions de montage -
Modèle MB536BB Placard mural ou placard monté sur miroir
MCS 5/03/2011
© 2011 Zenith Products Corp.
Pg 1of 10 IS3601
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin. When laying
out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday or contact our website at www.zenith-products.com for more information.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes de comenzar.
Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora del
este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zenith-products.com para
solicitar mas información.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de commencer.
Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d’éviter les éraflures.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l’Est des États-Unis), du lundi au vendredi, ou contactez notre site Web à www.zenith-products.com
pour de plus amples informations.

Pg 2of 10
Tools Needed:
Herramientas Necesarias:
Outils nécessaires :
IS3601
(G) 6 Shelf Clips
6 Sujetadores para Repisa
6 attaches pour étagères
(C) 1 “J” Bracket
1 Soporte en forma de "J"
1 support en J
Parts List:
Lista de Partes:
Liste des pièces :
(A) 1 Cabinet Body
1 Cuerpo de Gabinete
1 bâti du placard
(D) 2 Hinges
2 Bisagras
2 charniéres
(I) 1 Bumper Strip
1 Tira protectora
1 bande de pastilles
protectrices
(B) 1 Door
1 Puerta
1 porte
(E) 4 Hinge Screws
4 Tornillos para bisagras
4 vis pour charniéres
(H) 3 AdjustableShelves
3 Repisas ajustables
3 étagères amovibles
(F) 4 Spacers
4 Espaciadores
4 cales d'épaisseur

CABINET MOUNTING INSTRUCTIONS:
WARNING: Before cutting or drilling into any wall, make certain of the locations of electrical, plumbing
and gas lines. Cutting any of these lines may cause serious injury. If needed, contact your electrician,
plumber or service person.
IMPORTANT:Be sure to select the proper mounting hardware (not included) to support the cabinet,
whether mounting to drywall or to wooden studs.
NOTE: This cabinet is reversible, so that the door can open in either direction (from left to right, or from
right to left). This means the entire cabinet can be turned “upside down” so that the door will open the
opposite direction. (The cabinet should be installed so that the hinged side of the cabinet is adjacent to the
side wall.) If the cabinet will be mounted on top of a wall mirror, please follow instructions beginning on page 4.
If the cabinet will not be mounted on top of a wall mirror, please follow mounting instructions on page 8.
INSTRUCCIONES DE MONTAJE DEL GABINETE:
ADVERTENCIA: Antes de cortar o taladrar en cualquier pared, asegúrese de las ubicaciones de las
líneas eléctricas, de plomería y de gas. El cortar cualquiera de estas líneas puede causar una lesión
grave. Si es necesario, comuníquese con su electricista, plomero o técnico de servicio.
IMPORTANTE: Asegúrese de seleccionar los artículos de ferretería de montaje apropiados (no incluidos)
para soportar el gabinete, ya sea que se monte en pared falsa o en soportes de madera.
NOTA: Este gabinete es reversible, por lo que la puerta se puede abrir en cualquier dirección (de izquierda
a derecha o de derecha a izquierda). Esto significa que el gabinete completo se puede voltear "boca
abajo" para que así la puerta se abra en la dirección opuesta. (El gabinete se debe instalar de tal manera
que el lado del gabinete con bisagra esté adyacente a la pared lateral). Si el gabinete se montará sobre
un espejo de pared, por favor siga las instrucciones empezando en la página 4. Si el gabinete no se
montará sobre un espejo de pared, por favor siga las instrucciones de montaje en la página 8.
INSTRUCTIONS DE MONTAGE DU PLACARD :
AVERTISSEMENT : avant de découper ou de percer toute surface murale, vérifiez l'emplacement des
canalisations électriques, de plomberie et de gaz. Des blessures graves pourraient survenir si l'une de
ces canalisations était sectionnée. Au besoin, contactez votre électricien, votre plombier ou votre dépanneur.
IMPORTANT : assurez-vous de sélectionner les pièces de montage qui conviennent (non incluses) pour
soutenir le placard, que vous montiez ce dernier sur une cloison sèche ou dans des poteaux muraux.
REMARQUE : ce placard est réversible, c'est-à-dire que la porte peut s'ouvrir dans les deux sens (de
gauche à droite, ou de droite à gauche). Il peut donc être retourné de manière à ce que la porte s'ouvre
dans l'autre sens. (Le placard doit être monté de manière à ce que le côté comportant les charnières se
trouve le long du mur latéral.) Si le placard doit être monté sur un miroir mural, veuillez suivre les instructions
commençant à la page 4. Sinon, suivez les instructions de montage de la page 8.
Pg 3of 10 IS3601

Pg 4of 10 IS3601
1.
CABINET MOUNTING INSTRUCTIONS (FOR MOUNTING CABINET ON TOP OF A WALL MIRROR):
INSTRUCCIONES DE MONTAJE DEL GABINETE (PARA EL MONTAJE DEL GABINETE SOBRE UN ESPEJO DE PARED):
INSTRUCTIONS DE MONTAGE DU PLACARD (MONTAGE SUR UN MIROIR MURAL) :
Fit the hook part of the “J” bracket (C)
on the back of cabinet body (A) and
place the cabinet in the desired position
on top of the mirror. Mark the locations
on wall through the 2 mounting holes
in “J” bracket (C).
Fije la porción de gancho del soporte
en forma de "J" (C) en la parte posterior
del cuerpo del gabinete (A) y coloque
el gabinete en la ubicación deseada
sobre el espejo. Marque las ubicaciones
en la pared a través de los 2 orificios
de montaje en el soporte en forma de
"J" (C).
Emboîtez la partie recourbée du support
en J (C) au dos du bâti du placard (A)
et placez ce dernier à l'endroit désiré
sur le miroir. Indiquez l'emplacement
des 2 trous de montage du support en
J (C) sur le mur.
Mark locations of holes on wall.
Marque las ubicaciones de los orificios en la pared.
Emplacement des trous sur le mur.
C
Top edge of mirror.
Borde superior del espejo.
Bord supérieur du miroir.
A

Pg 5of 10 IS3601
2.
F
C
Drill holes in the 2 marked spots. Insert wall
anchors (not included) if the screws will not
be going directly into studs. Remove the
protective covering from the “J” bracket (C).
Attach “J” bracket (C) to wall, using appropriate
screws (not included).
NOTE: Place spacers (F) behind “J” bracket
(C) to compensate for the thickness of the
wall mirror. Spacers (F) need to be used
only if mirror is thicker than 1/8”.
IMPORTANT:Make sure “J” bracket (C) is
flat against the mirror. If “J” bracket (C) is
not flat, the cabinet will not sit completely
flat on the mirror.
Taladre orificios en las 2 marcas señaladas.
Inserte anclas para pared (no incluidas) si
los tornillos no irán directamente en los
soportes de pared. Remueva la cubierta
protectora del soporte en forma de "J" (C).
Fije el soporte en forma de "J" (C) a la
pared utilizando tornillos apropiados (no
incluidos).
NOTA: Coloque los espaciadores (F) detrás
del soporte en forma de "J" (C) para
compensar por el espesor del espejo de
pared. Los espaciadores (F) deben ser
utilizados únicamente si el espejo es más
grueso de 1/8".
IMPORTANTE: Asegúrese de que el
soporte en forma de "J" (C) haga contacto
completamente (se encuentre plano) contra
el espejo. Si el soporte en forma de "J" (C)
no hace contacto completamente (está
completamente plano), el gabinete no se
ajustará correctamente en el espejo.
Percez des trous à l'emplacement des 2
points. Introduisez des chevillez murales
(non incluses) si les vis ne sont pas
insérées directement dans des poteaux
muraux. Détachez le film protecteur au dos
du support en J (C). Fixez ce dernier au
mur, à l'aide de vis appropriées (non incluses).
REMARQUE : placez des cales d'épaisseur (F)
derrière le support en J (C) pour compenser
l'épaisseur du miroir mural. Ces cales (F) ne
doivent être utilisées que si l'épaisseur du
miroir est supérieure à 3 mm (1/8 po).
IMPORTANT : assurez-vous que le support
en J (C) est à plat contre le mur. S'il ne l'est
pas, le placard ne reposera pas correctement
sur le miroir.
Mounting hardware not included.
No se incluyen los accesorios para montaje.
Pièces de montage non incluses.
With the cabinet at an angle, place cabinet
on “J” bracket (C) and check the final location.
Con el gabinete en ángulo, coloque el
gabinete en el soporte en forma de "J" (C) y
compruebe la localización final.
Inclinez le placard et placez-le sur le support
en J (C) et vérifiez l'endroit final.
3.
C

Pg 6of 10 IS3601
5.
Remove backing from adhesive tape strips
on back of cabinet. NOTE: When following
the next step, be very careful not to touch
the adhesive tape to the mirror, until the cabinet
is in place on the “J” bracket (C).
With the cabinet at an angle, place cabinet
on “J” bracket (C). Carefully press the cabinet
against the mirror, from top to bottom.
Remueva el papel protector de las tiras de
cinta adhesiva en la parte posterior del gabinete.
NOTA: Cuando siga el próximo paso, tenga
mucho cuidado de no tocar la cinta adhesiva
al espejo hasta que el gabinete se encuentre
en su lugar en el soporte en forma de "J"
(C).
Con el gabinete en ángulo, coloque el
gabinete en el soporte en forma de "J" (C).
Cuidadosamente presione el gabinete contra
el espejo, desde la parte superior hasta la
parte inferior.
Retirez le film protecteur au dos des bandes
adhésives, au dos du placard. REMARQUE
:au cours de l'étape suivante, veillez à ne
pas toucher les bandes adhésives qui seront
appliquées au miroir tant que le placard n'est
pas en place sur le support en J (C).
Inclinez le placard et placez-le sur le support
en J (C). Appuyez délicatement le placard
contre le miroir, de haut en bas.
4.
B
D
E
Fasten the hinges (D) to the back of the door
(B), using hinge screws (E). Attach the
hinges (D) to the mounting plates. For hinge
installation and assembly, please refer to
page 10.
Asegure las bisagras (D) a la parte posterior
de la puerta (B) utilizando tornillos para
bisagras (E). Fije las bisagras (D) a las placas
de montaje. Para la instalación y el ensamble
de las bisagras, por favor refiérase a la
página 10.
Asegure las bisagras (D) a la parte posterior
de la puerta (B) utilizando tornillos para
bisagras (E). Fije las bisagras (D) a las
placas de montaje. Para la instalación y el
ensamble de las bisagras, por favor
refiérase a la página 10.
adhesive tape strips
tiras de cinta adhesiva
bandes adhésives
C

Pg 7of 10 IS3601
7.

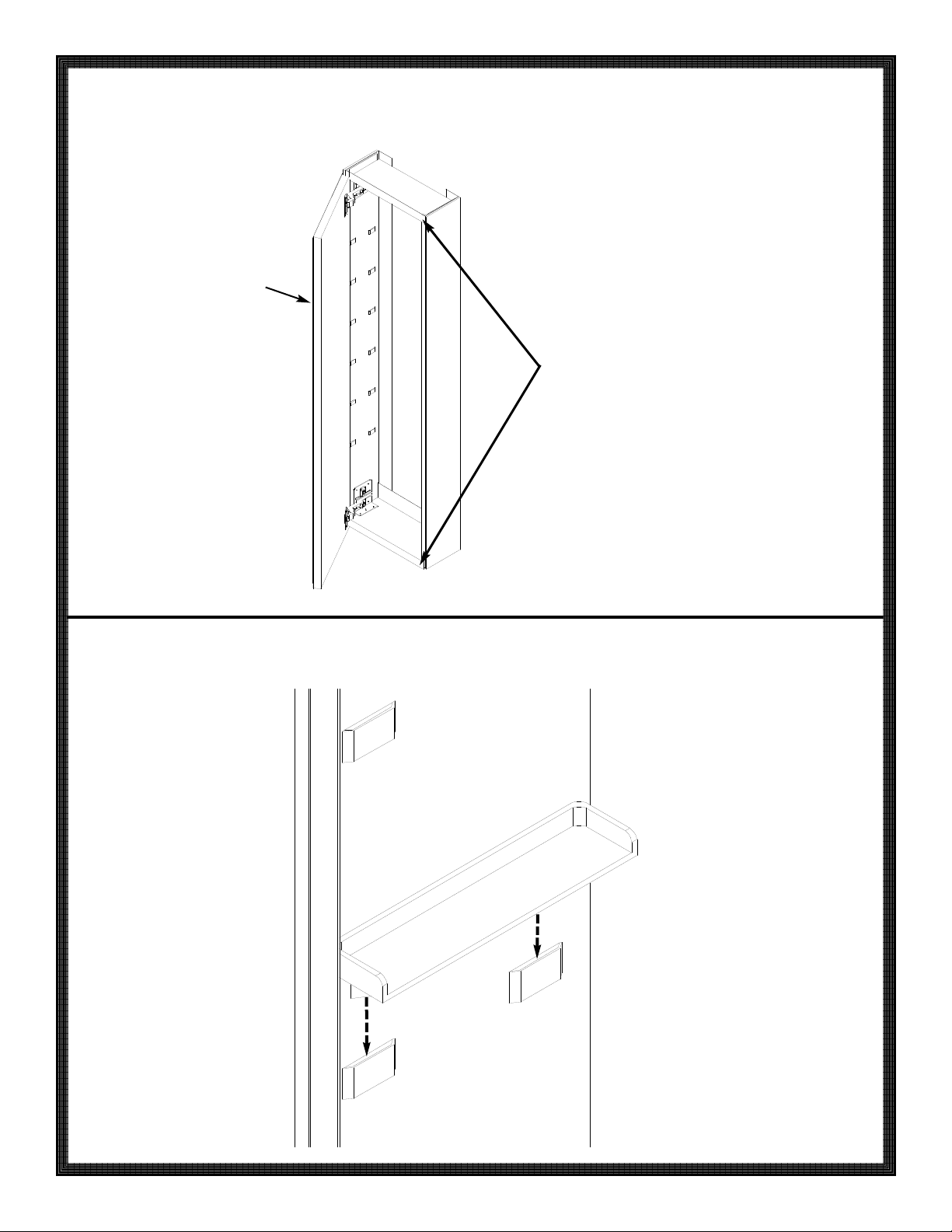

Place a bumper (I) on each corner of the
cabinet body (A) where it comes in contact
with the door (B).
Coloque un protector (I) en cada esquina del
cuerpo del gabinete (A) en donde entra en
contacto con la puerta (B).
Coloque un protector (I) en cada esquina del
cuerpo del gabinete (A) en donde entra en
contacto con la puerta (B).
6.
Place bumpers here.
Coloque los protectores aquí.
Emplacement des pastilles protectrices.
G
Insert the adjustable shelves (H), using the
shelf clips (G).
Inserte las repisas ajustables (H) utilizando
los sujetadores para repisas (G).
Placez les étagères amovibles (H) sur les
attaches (G).

Pg 8of 10 IS3601
1.
2.
CABINET MOUNTING INSTRUCTIONS (FOR MOUNTING CABINET ON WALL, NOT ON TOP OF A WALL MIRROR):
INSTRUCCIONES DE MONTAJE DEL GABINETE (PARA EL MONTAJE DEL GABINETE EN LA PARED, NO SOBRE UN
ESPEJO DE PARED):
INSTRUCTIONS DE MONTAGE DU PLACARD (MONTAGE SUR MUR ET NON SUR MIROIR MURAL) :
Place the cabinet in the desired position on
wall. Mark the locations on wall through the
2 mounting holes in the top lip of the cabinet
and the 2 mounting holes in the bottom lip
of the cabinet. Drill holes in the 4 marked
spots. Insert wall anchors (not included) if
the screws will not be going directly into
studs. Attach the cabinet body (A) to the
wall, using appropiate screws (not included).
Coloque el gabinete en la ubicación deseada
en la pared. Marque las ubicaciones en la
pared a través de los 2 orificos de montaje
en el borde o labio superior del gabinete y
los 2 orificios de montaje en el borde o labio
inferior del gabinete. Taladre orificios en las
4 marcas señaladas. Inserte anclas para
pared (no incluidas) si los tornillos no irán
directamente en soportes de pared. Fije el
cuerpo del gabinete (A) a la pared utilizando
tornillos apropiados (no incluidos).
Placez le placard à l'endroit désiré sur le
mur. Indiquez l'emplacement des 2 trous de
montage supérieurs sur le mur, à travers le
rebord supérieur et celui des 2 trous
inférieurs à travers le rebord inférieur.
Percez des trous aux 4 points indiqués.
Introduisez des chevilles murales (non
incluses) si le placard n'est pas vissé
directement dans des poteaux muraux.
Fixez le bâti du placard (A) au mur à l'aide
des vis appropriées (non incluses).
B
D
E
Fasten the hinges (D) to the back of the
door (B), using hinge screws (E). Attach the
hinges (D) to the mounting plates. For hinge
installation and assembly, please refer to
page 10.
Asegure las bisagras (D) a la parte posterior
de la puerta (B) utilizando tornillos para
bisagras (E). Fije las bisagras (D) a las placas
de montaje. Para la instalación y el ensamble
de las bisagras, por favor refiérase a la
página 10.
Asegure las bisagras (D) a la parte posterior
de la puerta (B) utilizando tornillos para
bisagras (E). Fije las bisagras (D) a las
placas de montaje. Para la instalación y el
ensamble de las bisagras, por favor
refiérase a la página 10.
A

Pg 9of 10 IS3601
3.Place a bumper (I) on each corner of the
cabinet body (A) where it comes in contact
with the door (B).
Coloque un protector (I) en cada esquina
del cuerpo del gabinete (A) en donde entra
en contacto con la puerta (B).
Placez une pastille protectrice (I) à chaque
coin du bâti du placard (A), à l'endroit où ce
dernier entre en contact avec la porte (B).
4.Insert the adjustable shelves (H), using the
shelf clips (G).
Inserte las repisas ajustables (H) utilizando
los sujetadores para repisas (G).
Placez les étagères amovibles (H) sur les
attaches (G).
Place bumpers here.
Coloque los protectores aquí.
Emplacement des pastilles protectrices.
G
A
B

Pg 10 of 10 IS3601
Hinge Instructions
Instrucciones para colocar las bisagras
Instructions concernant les charnières
Hinge Assembly
Ensamble de las bisagras
Montage des charnières
Engage hinge keyhole with screw on mounting plate.
Alínee el orificio de la bisagra con el tornillo en la placa de
montaje.
Placez la boutonnière de la charnière sur la vis de la plaque de
montage.
Slide hinge arm onto mounting plate.
Deslice el brazo de la bisagra sobre la placa de montaje.
Faites glisser le bras de la charnière sur la plaque de montage.
Secure hinge with this screw.
Asegure la bisagra con este tornillo.
Fixez la charnière à l'aide de cette vis.
Hinge Adjustments
Ajuste de las bisagras
Réglages des charnières
Lateral Adjustment Screw
allows for adjusting the door 2.5mm left or right.
El tornillo para el ajuste lateral
le permite ajustar la puerta 2.5 mm. hacia la izquierda o
derecha.
La vis de réglage latéral
permet de régler la porte de 2,5 mm à droite ou à gauche.
Horizontal Adjustment Screw
allow for adjusting the door forwards or backwards.
El tornillo para el ajuste horizontal
le permite ajustar la puerta hacia adelante o hacia atrás
La vis de réglage horizontal
permet de régler la porte d'avant en arrière.
Vertical Adjustment
allows for adjusting the door up or down.
El ajuste vertical
le permite ajustar la puerta hacia arriba o hacia abajo.
La vis de réglage vertical
permet de régler la porte de haut en bas.
