Before You Begin
Thank you for purchasing this prod-
uct. We’ve included easy to follow
step-by-step instructions which have
been carefully written to ensure
quick, easy assembly of your furni-
ture. Be sure to read the instructions
(a time saver in the long run).
Identify all parts and hardware. If any
pieces are missing, call our Toll Free
Number 1-800-892-3986 between
8:00AM-5:00PM EST Monday
through Friday or contact our web-
site at www.zenith-products.com for
more information. When laying out
parts, place them on a soft surface
to prevent scratching.
Antes de que empiece
Muchas gracias por comprar este
producto. Hemos incluido instrucciones
fáciles de seguir paso por paso las
cuales han sido cuidadosamente
escritas para asegurar el rápido y
fácil ensamblado de su mueble.
Asegúrese de leer las instrucciones
(un economizador de tiempo a la
larga). Identifique todas las partes y
artículos de ferretería. Si falta alguna
pieza, llame a nuestro número sin
costo por la llamada al 1-800-892-3986
entre las 8:00 AM y las 5:00 PM
Hora del Este de lunes a viernes o
comuníquese con nuestro sitio
"Web" en www.zenith-products.com
para obtener más información.
Cuando disponga las partes,
colóquelas en una superficie
suave
para prevenir que se rayen.
Avant de commencer
Merci d’avoir acheter ce produit.
Vous trouverez dans cet emballage
des instructions pas-à-pas faciles à
suivre, qui ont été rédigées avec
soin afin d'assurer un montage
rapide et aisé de votre meuble. Ne
manquez pas de les lire attentivement;
elles vous feront gagner du temps
par la suite. Identifiez les pièces et
les accessoires de montage. S'il
venait à vous en manquer, appelez
notre numéro vert 1.800.892.3986
entre 8 h et 17 h (heure de l'Est
des Etats-Unis), du lundi au vendredi,
ou contactez notre site Web à
www.zenith-products.com pour de
plus amples informations. Lorsque
vous sortez les pièces de leur
emballage, placez-les sur une
surface non rugueuse, pour éviter
de les rayer.
©2007 Zenith Products Corp. BB 1/02/07 IS9897
Assembly Instructions - Model 9819WW (White)
Instrucciones de Ensamblado - Modelo 9819WW (Blanco)
Instructions d'assemblage - Modèle 9819WW (Blanc)

Pg 2of 14
(A) 28 Large Screws
28 Tornillos grands
28 vis longues
(C) 2 Cambolts
2 Pernos para levas
2 boulons à cames
(E) Nails
Clavos
Clous
Tools Needed
Herramientas Necesarias
Outils nécessaires
List of Parts
Lista de Partes
Liste des pièces
(D) 2 Snap Cams
2 Levas de presión
2 cames à ressort
(B) 1 Allen Wrench for use with
Large Screws (A)
1 Llave Allen hexagonal para ser
usada con los tornillos grandes (A)
1 clé hexagonale pour les vis longues (A)
(G) 2 Magnet Screws
2 Tornillos para Magneto
2 vis pour aimant
(I) 16 Hinge Screws
16 Tornillos para bisagras
16 vis pour charnières
(H) 4 Hinges
4 Bisagras
4 charnières
(J) 2 Door Knobs
2 Perillas para puertas
2 boutons de portes
(F) 1 Magnet
1 Magneto
1 aimant

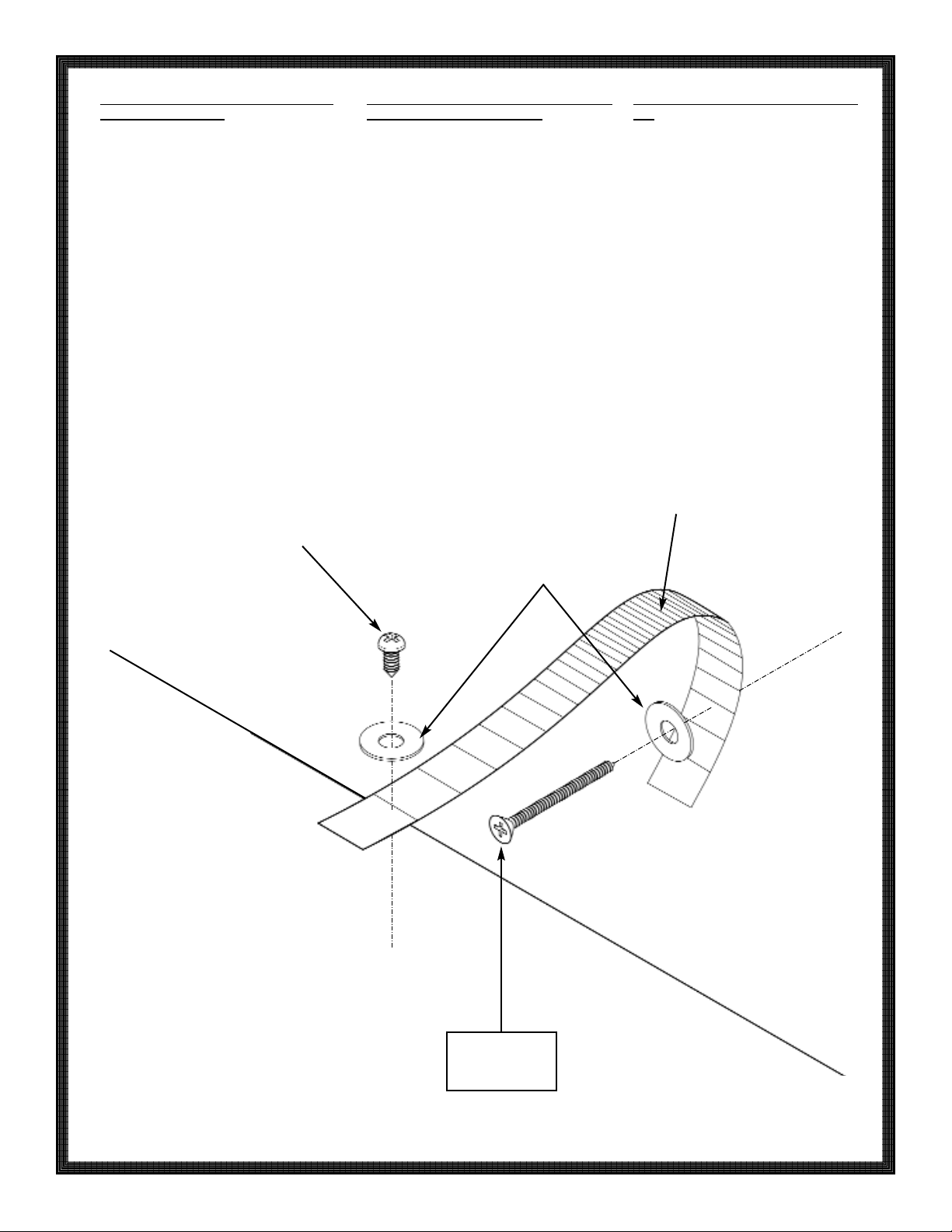

(N) 2 Washers
2 Empaques o Arandelas
2 rondelles
(P) 1 Bumper Strip
1 Tira protectora
1 bande de pastilles
protectrices
(Q) 1 Sheet of 6 stickers
1 Hoja con 6 círculos adhesivos
1 feuille de 6 autocollants
(O) 1 Anti-topple Screw
1 Tornillo antivolcante
1 vis de retenue
(L) 24 Screw Caps
24 Cubiertas para tornillos
24 cache-vis
(K) 2 Knob Screws
2 Tornillos para perilla
2 vis pour boutons
(M) 1 Nylon Strap
1 Tira de Nylon
1 bande en nylon
IS9897

(2) 2 Middle Shelves
2 Repisas Medias
2 étagères médianes
(4) 3 Support Rails
3Rieles de Soporte
3 traverses d'appui
(7) 1 Cabinet Back Panel
1 Respaldo para el Gabinete
1 panneau arrière de placard
(6) 2 Bottom Side Panels
2 Paneles Laterales Inferiores
2 panneaux latéraux inférieurs
(1) 2 Top Panel / Bottom Shelf
2 Paneles Superiores / Repisas Inferiores
2 panneau supérieur / étagère inférieure
(5) 2 Doors (1 right and 1 left)
2 Puertas (1 derecho y 1 izquierdo)
2 portes (1 droit et 1 gauche)
Pg 3of 14
Cleaning Note: Cleaning with a dry
cloth may be sufficient, but for other
stains or marks wipe gently with a
damp cloth. DO NOT use strong deter-
gents or abrasive cleaners, they may
damage the surface of this product.
Nota acerca de la limpieza: Limpiar
con un trapo seco puede ser suficiente,
pero para otras manchas o marcas,
limpie suavemente con un trapo húmedo.
NO utilice detergentes fuertes o
substancias limpiadoras abrasivas.
Ellas pueden dañar la superficie de
este producto.
Conseil d'entretien: un chiffon sec
peut être suffisant ; en cas de taches
rebelles ou de marques, utilisez un
chiffon humide. N'employez PAS de
détergents forts ou de produits abrasifs
qui risqueraient d'endommager la
surface de ce meuble.
(3) 2 Top Side Panels
2 Paneles Laterales Superiores
2 panneaux latéraux supérieurs
IS9897

1. Fasten 2 support rails (4) to bottom side
panels (6). This is the bottom assembly.
Asegure 2 rieles de soporte (4) a los paneles
laterales inferiores (6). Éste es el ensamble
inferior.
Fixez 2 traverses d'appui (4) aux panneaux
latéraux inférieurs (6). Cet ensemble
constitue l'unité inférieure.
4
4
6
6
A
Pg 4of 14
Unfinished Edge
Borde Sin Acabado
Bord non fini
IS9897

Place the bottom assembly in desired loca-
tion. Then install bottom support rail (4) with
finished edge facing up. NOTE:The bottom
support rail (4) may be adjusted by using dif-
ferent holes in the bottom side panels (6).
Coloque el ensamble inferior en la ubicación
deseada. Después instale el riel de soporte
inferior (4) con el borde con acabado
orientado hacia arriba. NOTA: Se puede
ajustar el riel de soporte inferior (4) utilizando
orificios diferentes en los paneles laterales
inferiores (6).
Placez l'unité inférieure à l'endroit désiré.
Installez ensuite la traverse d'appui inférieure
(4), bord fini vers le haut. REMARQUE :la
hauteur de la traverse d'appui inférieure (4)
peut être modifiée en utilisant différents trous
dans les panneaux latéraux inférieurs (6).
2.
6
6
4
A
Pg 5of 14
If this unit does not fit around your toilet to
your satisfaction, you may order leg exten-
sions (be sure to include the model number
and the color) for an additional $8.00. To
pay by VISA or MASTERCARD call toll free
1-800-892-3986 between 8:00AM-5:00PM
EST Monday through Friday or send check
or money order to:
Zenith Products Corp.
400 Lukens Drive
New Castle, DE 19720
Si esta unidad no se ajusta alrededor de su
inodoro a su satisfacción, usted puede
ordenar extensiones de soportes ("leg
extensions") (asegúrese de incluir el número
de modelo y el color) por $8.00 adicionales.
Para pagar con VISA o MASTERCARD llame,
sin costo por la llamada, al 1-800-892-3986
entre las 8:00AM y las 5:00PM hora del
Este, de Lunes a Viernes o envíe un cheque
o giro postal ("money order") a:
Zenith Products Corp.
400 Lukens Drive
New Castle, DE 19720
S'il n'y a pas assez de place autour des
toilettes pour loger le meuble, vous pouvez
commander des rallonges de pieds (assurez-
vous de bien préciser le numéro de modèle
et la couleur), pour 8 USD supplémentaires.
Pour payer par carte VISA ou MASTERCARD,
appelez le numéro vert 1.800.892.3986
entre 8 h et 17 h (heure normale de l'Est des
Etats-Unis), du lundi au vendredi, ou envoyez
un chèque ou un mandat postal à :
Zenith Products Corp.
400 Lukens Drive
New Castle, DE 19720
Etats-Unis
IS9897

Pg 6of 14
Fasten the magnet (F) to top panel (1). Asegure el magneto (F) al panel superior
(1).
Fixez l'aimant (F) au panneau supérieur (1).
3.
1
4. Fasten a top side panel (3) to top panel (1).
NOTE:Make sure the side of the top panel
(1) with the most holes is facing toward the
top side panel (3).
Asegure un panel lateral superior (3) al
panel superior (1). NOTA: Asegúrese de que
el lado del panel superior (1) con la mayoría
de los orificios esté orientado hacia el panel
lateral superior (3).
Fixez un panneau latéral supérieur (3) au
panneau supérieur (1). REMARQUE :
assurez-vous que le côté du panneau
supérieur (1) comportant le plus de trous est
orienté vers le panneau latéral supérieur (3).
3
1
A
G
F
Finished Edge
Borde con Acabado
Bord fini
holes for hinges
orificios para las bisagras
trous pour les charnières
IS9897

5. Attach the other top side panel (3) to the top
panel (1).
Fije el otro panel lateral superior (3) al panel
superior (1).
Fixez l'autre panneau latéral supérieur (3) au
panneau supérieur (1).
Attach 2 middle shelves (2) to the the top
side panels (3).
Fije 2 repisas medias (2) a los paneles
laterales superiores (3).
Fixez 2 étagères médianes (2) aux panneaux
latéraux supérieurs (3).
6.
3
3
1
A
Pg 7of 14
A
2
2
3
3
Finished Edge
Borde con Acabado
Bord fini
holes for hinges
orificios para las bisagras
trous pour les charnières
IS9897

Attach the bottom shelf (1) to the top side
panels (3). NOTE:Make sure the side of the
bottom shelf (1) with the most holes is facing
away from the top side panels (3).
Fije la repisa inferior (1) a los paneles
laterales superiores (3). NOTA: Asegúrese
que el lado de la repisa inferior (1) con la
mayoría de los orificios esté en el lado
opuesto de los paneles laterales superiores
(3).
Fixez l'étagère inférieure (1) aux panneaux
latéraux supérieurs (3). REMARQUE :
assurez-vous que le côté de l'étagère
inférieure (1) qui comporte le plus de trous est
orienté dans le sens opposé aux panneaux
latéraux supérieurs (3).
7.
3
3
1
A
Pg 8of 14
Finished Edge
Borde con Acabado
Bord fini
unused holes
orificios no utilizados
trous non utilisés
IS9897

Pg 9of 14
Lay unit face down on floor. Fasten back
panel (7) to back of unit. NOTE:Make sure
finished side of back panel (7) is facing
down. This is the top assembly.
Coloque la unidad boca abajo en el piso.
Asegure el respaldo (7) a la parte posterior de
la unidad. NOTA: Asegúrese de que el lado
con acabado del respaldo (7) esté orientado
hacia abajo. Éste es el ensamble superior.
Placez le meuble à plat sur le sol, côté
arrière sur le dessus. Fixez le panneau
arrière (7) au dos du meuble. REMARQUE :
assurez-vous que le côté fini du panneau
arrière (7) se trouve sur le dessous. Cet
ensemble constitue l'unité supérieure.
8.
Screw in 2 cambolts (C) into the center holes
of the bottom shelf (1).
Atornille 2 pernos para levas (C) en los
orificios centrales de la repisa fija inferior (1).
Vissez 2 boulons à cames (C) dans les trous
centraux de l'étagère inférieure (1).
9.
1
C
7
E
Helpful Hint: To help align the back panel properly, fasten a nail
in each of the corners of the back panel first.
Consejo Útil: Para ayudar a alinear el respaldo apropiadamente,
asegure primero un clavo en cada una de las esquinas del respaldo.
Conseil utile : pour aligner correctement le panneau arrière,
enfoncez d'abord un clou dans chacun des coins du panneau.
IS9897

6
6
Carefully place top assembly on bottom
assembly. NOTE:Be sure to align cambolts
(C) with holes in bottom side panels (6).
Coloque cuidadosamente el ensamble
superior sobre el ensamble inferior. NOTA:
Asegúrese de alinear los pernos para levas
(C) con los orificios en los paneles laterales
inferiores (6).
Placez délicatement l'unité supérieure sur
l'unité inférieure. REMARQUE :assurez-
vous d'aligner les boulons à cames (C) avec
les trous des panneaux latéraux inférieurs
(6).
10.
Pg 10 of 14
C
top assembly
ensamble superior
Unité supérieure
bottom assembly
ensamble inferior
Unité inférieure
IS9897
