Zinco Fallnet sr Installation instructions

Fallnet®SR

Einbau-, Gebrauchsanleitung und Kontrollkarte

Installation and Instruction Manual and Inspection Chart

Notice de montage, d’utilisation et carte de contrôle

Istruzioni di montaggio, d`impiego e documento di controllo

Instrucciones de montaje y de uso, y tarjeta de control

Eng

4. Positionierung der Rastergruppe inklusive Anschlagpunkt

4. Positioning the grid and the Anchor Point

4. Positionnement du groupe de grilles, y compris le point d’accrochage

4. Posizionamento del gruppo di griglie incluso il punto di ancoraggio

4. Colocación de los elementos modulares y del punto de anclaje

5. Verbinden der vier Rastergruppen und Prüfen der Positionierung

5. Connecting the four grids and check the position

5. Réalisation de la liaison entre les quatre groupes de grilles et contrôler le positionnement

5. Collegare i quattro gruppi di griglie e controllare il posizionamento

5. Conectar los cuatro elementos modulares y comprobar el posicionado

Einbauanleitung Seite 3

Gebrauchsanleitung Seite 5

Herstellerangaben Seite 6

Kontrollkarte Seite 31

Inhaltsübersicht/ List of Contents/ Sommaire/ Contenuto/ Índice

Vorgehensweise/ Procedure/ Approche/ Modo di procedere/ Procedimiento

6. Aufbringen der erforderlichen Auflast (mind. 110 kg/m²)

6. Applying the required load (min. 110 kg/m²)

6. Mise en place de la charge nécessaire (110 kg/m² au min. )

6. Apporto della zavorra necessaria (al min. 110 kg/m²)

6. Colocación de la carga requerida (mínimo 110 kg/m²)

>110 kg/m²

3. Die Raster müssen vollständig auf der Grundplatte aufliegen und die senkrechten

Laschen die Nachbarelemente hintergreifen.

3. The grid must fully cover the base plate and the vertical locking tabs must engage the adjacent

elements

3. Les grilles doivent sur toute leur surface sur la plaque de base et les languettes verticales

s’encliqueter dans les grilles voisines.

3. Le griglie devono essere poggiate uniformemente sulla piastra di base e le linguette verticali

devono incastrarsi negli elementi vicini.

3. Los elementos modulares deben asentarse por completo sobre la placa base y las

pestañas verticales deben engancharse en los elementos contiguos.

Notice de montage Page 11

Notice d´utilisation Page 13

Indications du fabricant Page 14

Carte de contrôle Page 25

Istruzioni di montaggio Pagina 15

Istruzioni d`impiego Pagina 17

Indicazioni del produttore Pagina 18

Documento di controllo Pagina 27

Instrucciones de montaje Página 19

Instrucciones de uso Página 22

Especificaciones Página 22

Tarjeta de control Página 29

Installation Manual Page 7

Instruction Manual Page 9

Details on Manufacturer Page 10

Inspection Chart Page 23

1. Einmessen des Anschlagpunktes

1. Measuring the position of the anchor point

1. Mesure de la position du point d’accrochage

1. Misurazione e posizionamento del punto di ancoraggio

1. Colocación a medida y posicionado del punto de anclaje

2. Markierte Rastergruppe mit dem Anschlagpunkt verbinden

2. Place the marked grid over the anchor point and click into place

2. Emboîter le groupe grillagé muni d’un marquage sur le point d’ancrage et le pousser vers le bas

2. Inserire il gruppo di griglie marcate sul punto d‘ancoraggio e premere verso il basso

2. Colocar el elemento modular marcado encima del punto de anclaje y presionar hacia

abajo hasta que se encaje en su lugar

Eng

01/20 • Technische Änderungen vorbehalten,

keine Haftung für Druckfehler, 13600

ZinCo GmbH ∙ Lise-Meitner-Straße 2 ∙ 72622 Nürtingen ∙ Deutschland

Telefon +49 (0) 7022 6003-0 ∙ info@zinco.de ∙ www.zinco.de

1,33 m

1,00 m

- Lastaufnehmende Scheibe (2,00 × 2,67 m) aus vier

vorgesteckten Rastergruppen:

Wichtiger Hinweis:

Wir weisen ausdrücklich darauf hin, dass, unabhängig von

der Produkthaftung, ZinCo die Beratungshaftung nur für den

Fall übernimmt, das der Einbau gemäß unserer Planung

erfolgt. Ein Einbau ohne Einplanung durch ZinCo erfolgt auf

eigenes Risiko. Die Einbauanleitung sowie die Gebrauchsan-

weisung sind davon unabhängig unbedingt zu beachten.

Vor dem Einbau der Anschlageinrichtung Fallnet®SR sind

folgende Punkte zu prüfen:

0.1 Lieferumfang/-zustand der Systemkomponenten

Zu prüfen:

Ist die Lieferung komplett und in einem einwandfreien Zustand?

Wichtig:

Unvollständige, fehlerhafte oder mangelhafte Lieferungen sind

umgehend zu beanstanden.

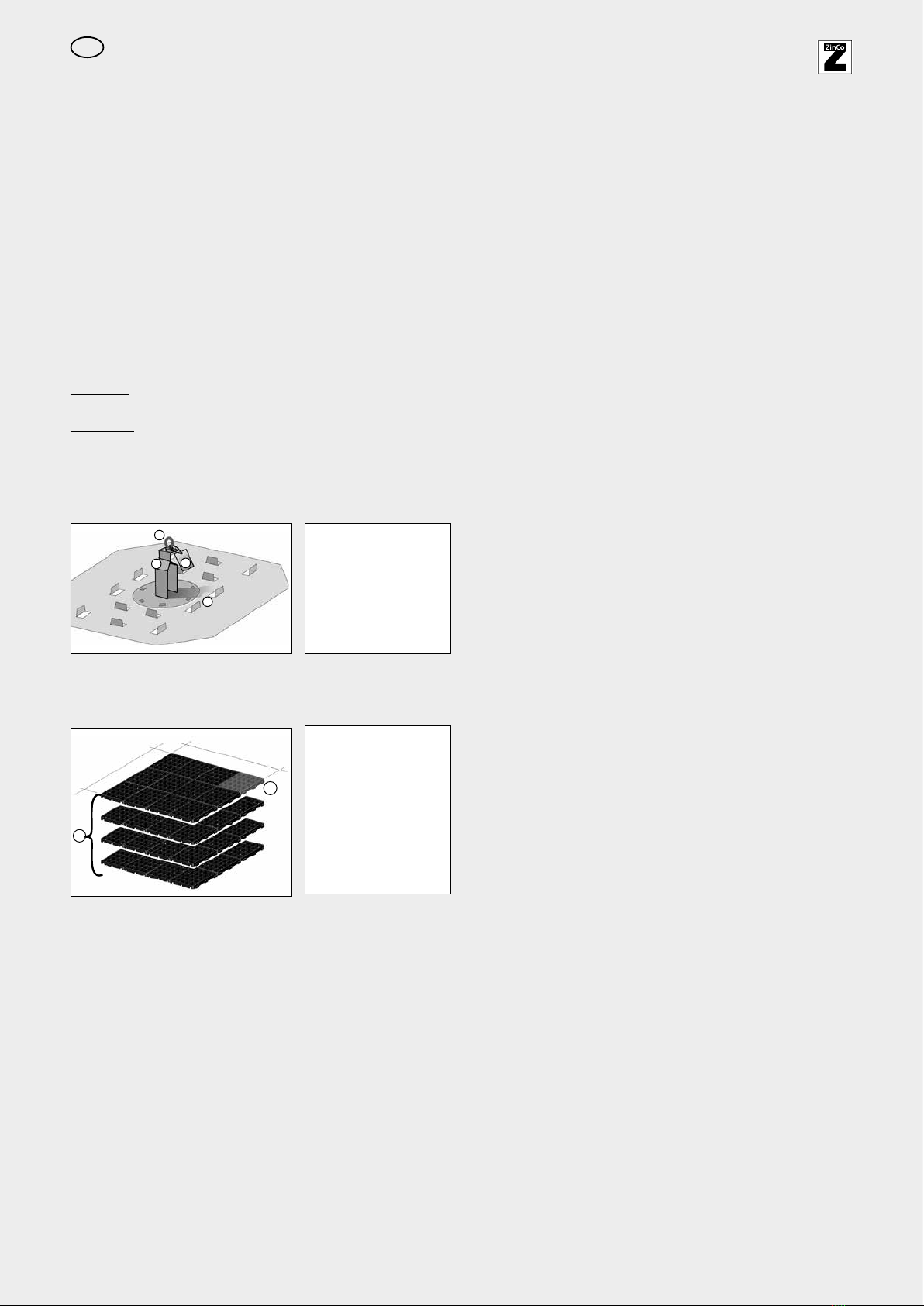

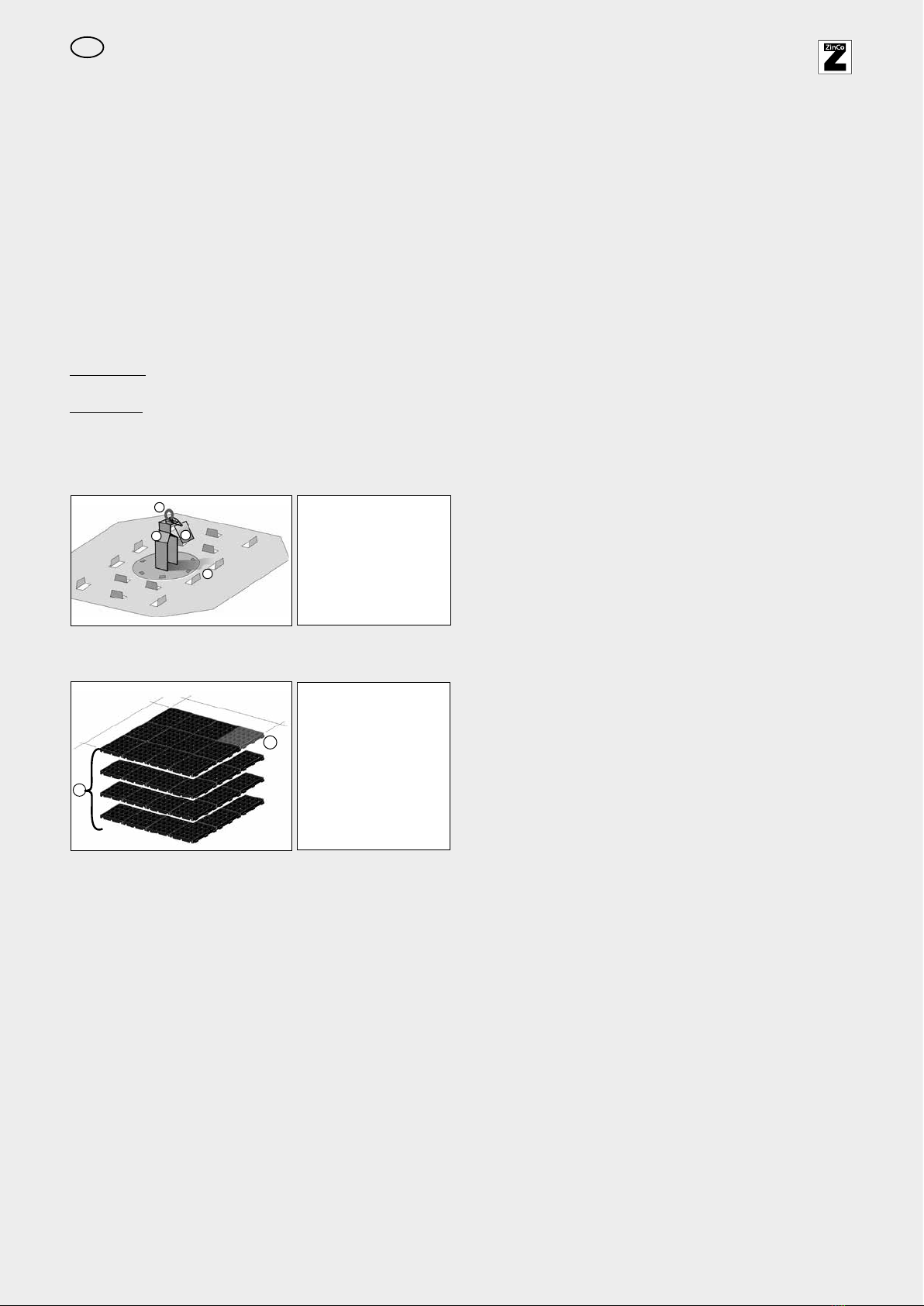

Der Lieferumfang pro Fallnet®SR besteht aus:

- Anschlagpunkt:

Einbauanleitung

1. Grundplatte mit

Arretierungslaschen

2. Stütze

3. Anschlagöse

4. Kennzeichnungs-

plakette

5. vier vorgesteckte

Rastergruppen

à 1,00 × 1,33 m

6. Kennzeichnung und

Vorrichtung für die

bestimmungsgemäße

Positionierung des

Einzelanschlag-

punktes

0.2 Prüfung der Ausgangssituation

Vor Beginn des Einbaus ist zu prüfen, ob die Dachkonstruktion

für die aufzubringenden Lasten ausreichend dimensioniert ist,

ob die Abdichtung und ggf. Wurzelschutz vorhanden sind

und der eigentliche Untergrund für das Fallnet®SR fachgerecht

und ebenflächig verlegt ist und nicht mehr als 5 Grad (= 8,8 %)

Neigung aufweist. Bestehen Zweifel, sind diese vor dem

Einbau zu klären. Der Untergrund muss für die Montage von

Fallnet®SR frei von Schmutz, Öl, Algen usw. sein. Eventuell

muss die Oberfläche z.B. abgefegt werden.

0.3 Grundsätzliches

Der Einbau von Fallnet®SR kann z.B. erfolgen:

- auf der Schutzlage über der Abdichtung (z.B. ZinCo

Speicherschutzmatte SSM 45 bei einer Einschicht-Begrünung )

- auf dem Filtervlies (bei einer Mehrschicht-Begrünung)

- Es ist darauf zu achten, dass im Bereich um den Anschlags-

punkt (Radius mind. 0,5 m) keine Gegenstände (z.B. auch

Betonplatten) sind, die ein planmäßiges Umknicken der

Stütze behindern.

- Ferner ist darauf zu achten, dass das Schüttgut, das auf

Fallnet®SR als Auflast aufzubringen ist, auf allen vier Seiten

mindestens 50 cm über die Rasterelemente hinausragt.

Wichtig:

Es ist immer direkter Kontakt mit der Auflast (Schüttgut) erfor-

derlich! Dazu muß das Fallnet®SR mit geeignetem Schüttstoff

vollflächig verfüllt und überdeckt (UV-Schutz!) werden.

Dies kann durch Zincolit bzw. ZinCo-Systemerde, Kies

16/32 mm oder einem vergleichbaren Schüttstoff erfolgen.

Der Einbau ist bis zu einer Dachneigung von max. 5 Grad

(= 8,8 %) zulässig!

Die erforderliche Auflast (Trockengewicht) für das Fallnet®SR

beträgt mind. 110 kg/m².Diese ist auf 130 kg/m² zu erhöhen,

wenn die Dachneigung mehr als 2° (3,4 %) beträgt und ein

Absturz in Gefällerichtung möglich ist.

Wenn das Fallnet®SR in eine Dachbegrünung integriert wird,

sollte um den Anschlagpunkt ein mind. 0,30 m breiter Kiesstreifen

vorgesehen werden, um ihn besser erkennbar zu machen.

1.1 Einmessen des Anschlagpunktes

Mit Hilfe einer Dachaufsichts-Lageplanung ist die Position des

Anschlagpunktes zu bemessen. Hierbei ist darauf zu achten,

dass die Anschlagöse einen Mindestabstand von 2,50 m zur

Absturzkante aufweist.

1.2 Markierte Rastergruppe mit dem Anschlagpunkt

verbinden

Die mittig ausgestanzte Öffnung des farbigen Elementes der

vorgesteckten Rastergruppe (1,00 ×1,33 m) über den Anschlag-

punkt stecken und vorsichtig durch Fußdruck einrasten lassen,

so dass sie vollflächig auf der Grundplatte aufliegt und die senk-

rechten Laschen der Grundplatte hinter den äußeren Steg der

benachbarten, schwarzen Raster greifen.

1.3 Positionieren der Rastergruppe inkl. Anschlagpunkt

Die Rastergruppe inklusive Anschlagpunkt wird an den einge-

messenen Punkt (siehe 1.1) positioniert.

1.4 Verbinden der vier Rastergruppen

Daraufhin werden die drei weiteren Rastergruppen so mit-

einander verbunden, dass der Anschlagpunkt im Zentrum der

zusammengesteckten Rasterfläche liegt. In Summe ergeben die

vier vorgesteckten Rasterelementeinheiten eine zusammen-

hängende Scheibe von ca. 5,3 m². Das Fallnet®SR muss

komplett auf einem ebenen Untergrund liegen, alle Verbindungs-

punkte müssen eingerastet sein. Eingerastete Elemente können

durch Hammerschlag wieder gelöst werden. Defekte Elemente

müssen ausgetauscht werden.

1.5 Aufbringen der erforderlichen Auflast

Das fertige Fallnet®SR wird nun mit der Auflast (z.B. ZinCo

Systemerde oder auch Kies 16/32 mm) verfüllt und überdeckt,

Anforderung siehe 0.3 Grundsätzliches.

2. Anpassung an objektspezifische Besonderheiten

Fallnet®SR bietet die Möglichkeit, die im Standard vorge-

gebene Form (2,00 × 2,67 m) bei Bedarf, den baulichen

Gegebenheiten anzupassen.

ZinCo GmbH ∙ Lise-Meitner-Straße 2 ∙ 72622 Nürtingen ∙ Deutschland

Telefon +49 (0) 7022 6003-0 ∙ info@zinco.de ∙ www.zinco.de

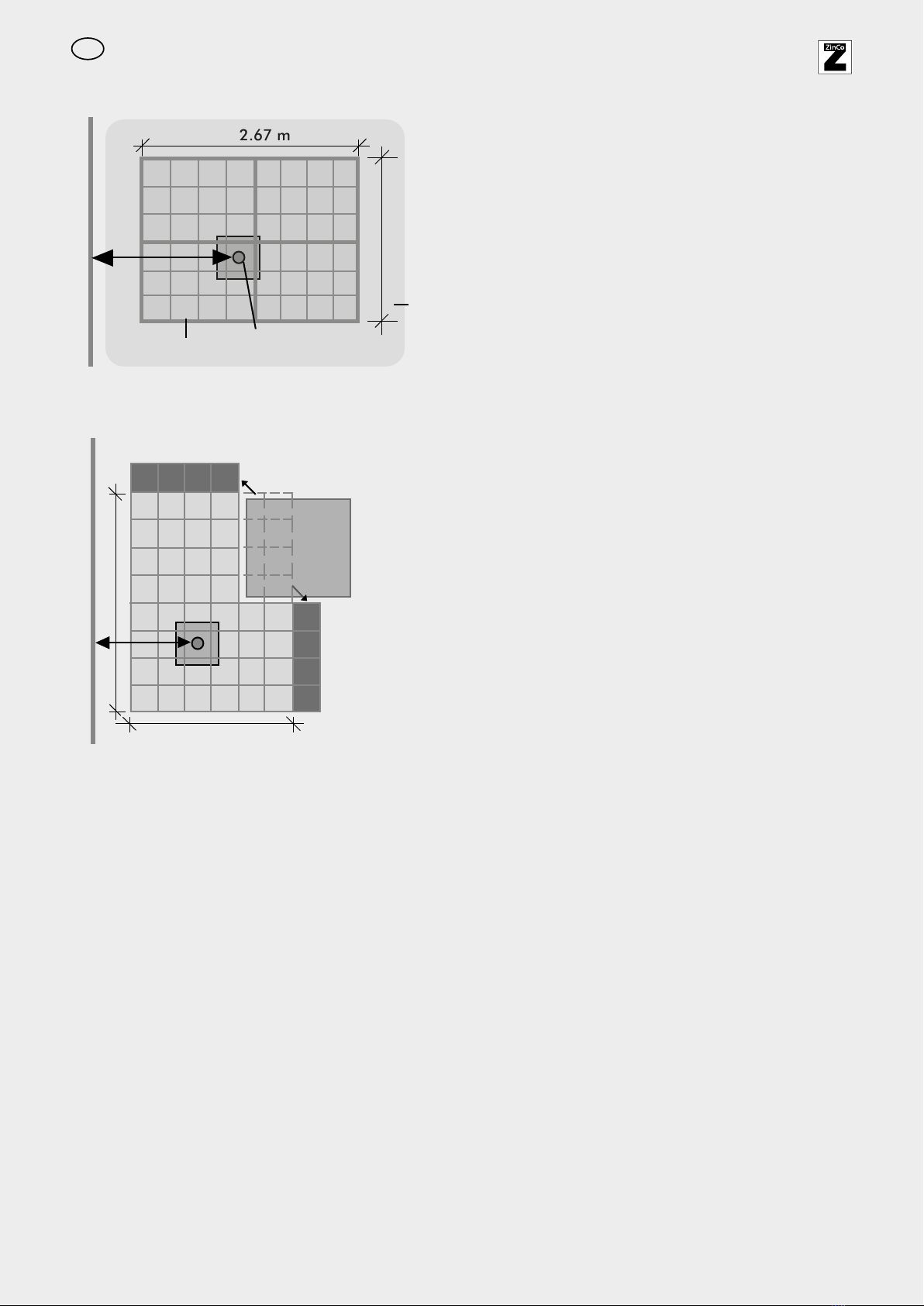

Verlegung bei Hindernissen

2,67 m

2,00 m

Absturzkante

mind.

2,50 m

Schematische Darstellung der Standardverlegung des mittig

platzierten Anschlagpunktes mit den vier vorgesteckten Raster-

gruppen (à 1,00×1,33 m).

3.2 Montagedokumentation

Mit der Montagedokumentation wird gegenüber dem Auftrag-

geber der Nachweis erbracht, dass die Montage sachge-

recht erfolgt ist. Darüber hinaus ist sie die unverzichtbare

Grundlage für eine spätere Überprüfung der Fallnet-

Anschlageinrichtung(en). Eine Vorlage für die Montagedoku-

mentation ist als pdf-Datei beim Hersteller erhältlich.

Dokumentkopien sind dem Auftraggeber nach erfolgter Mon-

tage auszuhändigen und am Objekt für die spätere Prüfung

der Fallnet vorzuhalten.

Erforderliche Mindestangaben in der Montagedokumentation:

- Objektadresse

- Montagefirma

- Verantwortlicher Monteur

- Fallnet-Seriennummern

- Angaben zur Auflast (welcher Schüttstoff, Schüttgewicht,

evtl. Lieferschein mit beilegen)

- Verlegeplan (Bitte dort auch die Seriennummern eintragen)

Der Verlegeplan sollte am Bauwerk für jeden ersichtlich ange-

bracht sein z. B. beim Dachausstieg.

Bestätigungen durch Montageverantwortlichen (von diesem

unterschrieben):

- Die Fallnet-Einbauanleitung wurde eingehalten

- Ausgeführt wie geplant

- Die Vorgaben zur Mindestauflast wurden eingehalten

- Fotodokumentation, insbesondere von Details, die im

Endzustand unsichtbar sind.

3.3 Übergabe der Fallnet®SR Dokumente an die

Bauherrschaft/Eigentümer

Im Lieferumfang sind folgende auszuhändigende Dokumente

enthalten:

- Einbau- und Gebrauchsanleitung

- Kontrollkarte. Bitte die Seriennummer(n) des Fallnet®ein-

tragen, Sie finden diese auf der Kennzeichnungsplakette

direkt am Produkt. Fallnet®SR muss regelmäßig kontrolliert

werden. (Sie erhalten pro Produkt eine Kontrollkarte, können

aber alle Seriennummern eines Bauvorhabens auf eine

Kontrollkarte zusammenfassen.)

Zusätzlich sollte ausgehändigt werden:

- Montagedokumentation

- Lageplan

3.4 Fragen

Wenn Sie Fragen haben, sich beim ordnungsgemäßen Ein-

satz /Einbau der Produkte nicht sicher sind oder Sie wünschen

weitere, detaillierte Informationen für Ihr konkretes Objekt –

dann wenden Sie sich bitte an die ZinCo GmbH.

Durch Umstecken der einzelnen Rasterelemente können z.B.

aufgehende Bauteile oder Lüfter, Abläufe etc. eingebettet

werden. Zu beachten ist dabei, dass der Anschlagpunkt nicht

in den zwei äußeren Rasterelementreihen positioniert werden

darf. Zudem muss der Anschlagpunkt mittig in einem Raster-

element (0,33×0,33 m) positioniert sein. In Beanspruchungs-

richtung müssen mindestens 20 Rasterelemente hinter dem

Anschlagpunkt sein. Es wird empfohlen, solche nicht standard-

gemäße Verlegung von ZinCo einplanen bzw. prüfen zu lassen.

3.1 Fertigstellung, Kennzeichnungsplakette

Überzeugen Sie sich, dass alle Arbeiten ordnungsgemäß

ausgeführt sind und die Kennzeichnungsplakette gut und

dauerhaft erkennbar ist. Nur mit einer Plakette gekennzeich-

nete Anschlageinrichtungen dürfen verwendet werden.

Einbauanleitung

2,67 m

Schematische Darstellung (Standard)

Absturzkante

Überdeckung mit

Schüttgut min. 50 cm

über die Raster hinaus

48 Rasterelemente

à 0,33 x 0,33 m

Anschlagpunkt

mit Ringöse

mind.

2,50 m

2,00 m

ZinCo GmbH ∙ Lise-Meitner-Straße 2 ∙ 72622 Nürtingen ∙ Deutschland

Telefon +49 (0) 7022 6003-0 ∙ info@zinco.de ∙ www.zinco.de

Gebrauchsanleitung

+ Freifall (Seillänge über Absturzkante)

+ Größe der gesicherten Person

+ Dehnung Seil

+ Dehnung Auffanggurt

+ Reißstrecke Falldämpfer

+ Deformation und Verschiebung

Anschlagpunkt (max. 1,0 m)

+ 1,0 m Sicherheit

__________________________________

= Mindestabstand vom Boden

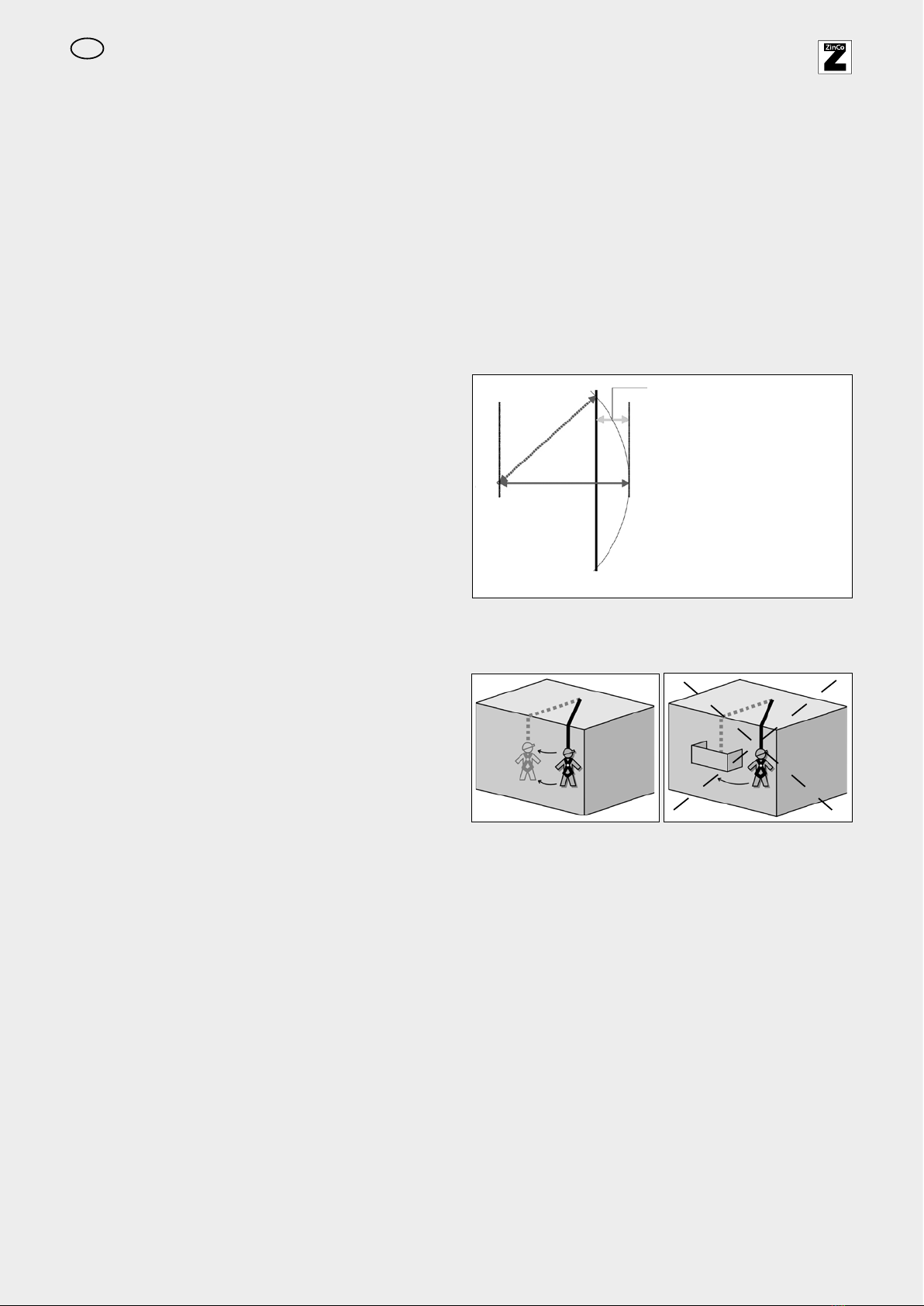

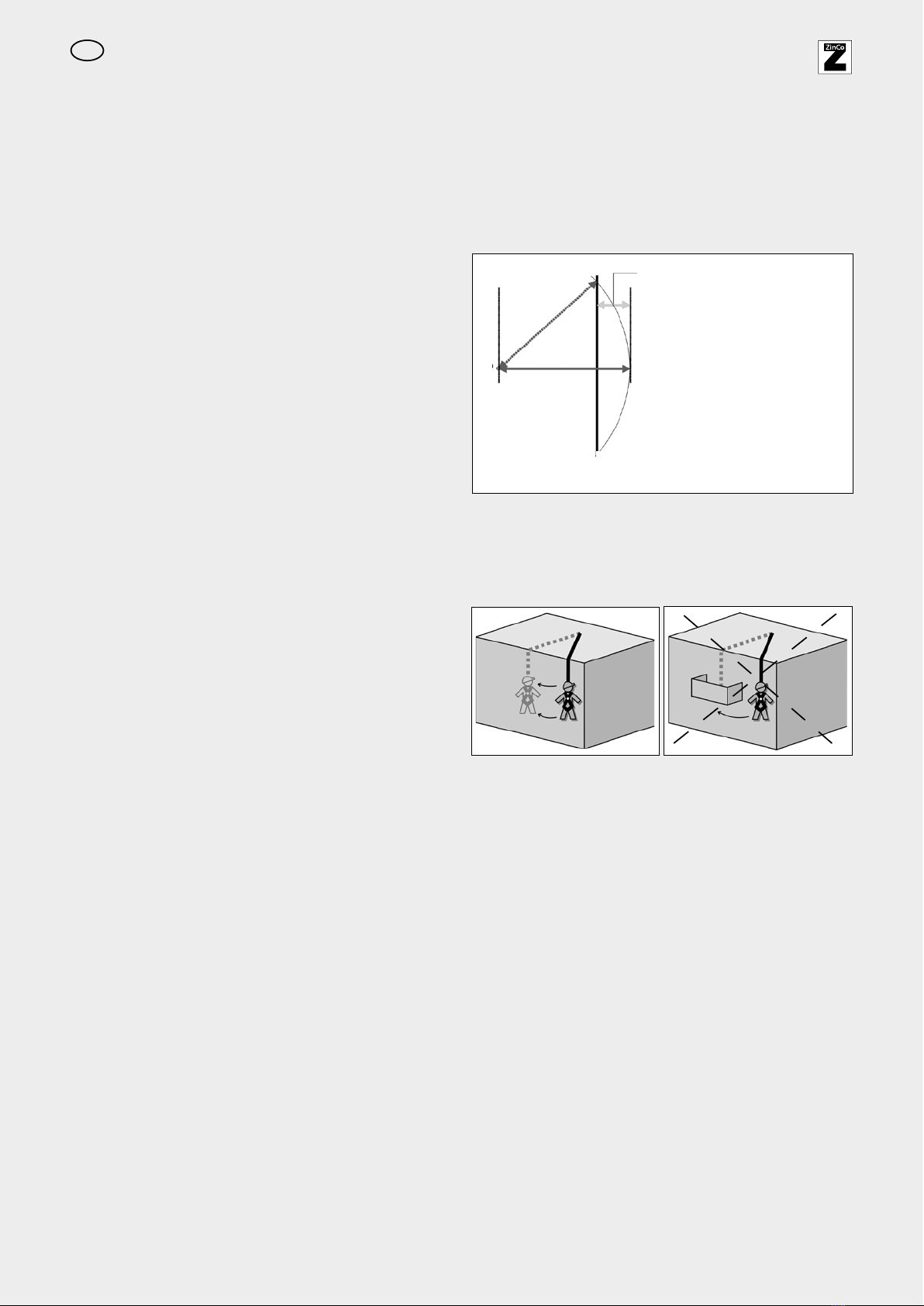

Seillänge über Absturzkante

Absturzkante

Anschlagpunkt

Die Fallnet®SR-Anschlagöse ist mit einem Mindestabstand

von 2,50 m zur Absturzkante hin zu verlegen.

- der Mindestabstand vom Boden (Absturzhöhe) muss so

groß sein, dass es bei einem möglichen Absturz zu keinem

Aufprall kommt und ein freies Auspendeln gegeben ist.

Der erforderliche Mindestabstand zum Boden (potentielle

Aufprallfläche, -gegenstand) resultiert aus der Teilstrecke

des Verbindungsmittels, welches über die Absturzkante

gezogen wird (= größtmögliche Seillänge zur Absturzkante

minus kürzeste Seillänge, rechtwinklig zur Absturzkante), die

Größe der gesicherten Person, der Strecke für die Seil- und

Auffanggurtdehnung, der Aufreißstrecke des Falldämpfers,

der Verschiebung der Anschlageinrichtung (max. 1,0m)

und 1,0 m als Sicherheitswert.

Ihr Dach schützt Gebäude, Einrichtung und Werte. Damit Sie

sich lange an einem funktionstüchtigen Dach erfreuen können,

muss dieses fachgerecht ausgeführt sein und während der

Nutzung in regelmäßigen Abständen gewartet und ggf. instand-

gesetzt werden. Hierfür muss sichergestellt sein, dass Arbeiten

auf Dächern sicher durchgeführt werden können. Auch der

Bauherr und (ggf. spätere) Eigentümer ist hier in der Pflicht

und für die Einhaltung aller Vorschriften zum Arbeitsschutz auf

dem Dach verantwortlich.

Fallnet®SR stellt in Verbindung mit einer Auflast aus geeig-

netem Schüttgut (z.B. Dachbegrünung, Substrat oder Kies)

eine Anschlageinrichtung gemäß DIN EN 795:2012 Typ E zur

Absturzsicherung auf Flachdächern dar.

1.Fallnet®SR - Systemkomponenten:

a. Anschlagpunkt

Werkseitig komplett vormontiert, bestehend aus Anschlagöse,

ca. 175 mm hoher Stütze und Grundplatte aus Metall, Größe

0,75×0,75 m, mit senkrechten Arretierungslaschen. Die

Kennzeichnungsplakette (u.a. mit Seriennummer) ist an der

Anschlagöse fest angebracht.

b. Lastaufnehmende Scheibe, 2,00×2,67 m

Aus vier vorgesteckten Rasterelementeinheiten á 1,00×1,33 m.

Eine davon mit Kennzeichnung und Vorrichtung für die stan-

dardmäßige Positionierung des Einzelanschlagpunktes.

Insgesamt 48 Einzelelemente (0,33×0,33 m) mit umlaufend

angeordnetem Steckverbindungssystem. Höhe ca. 30 mm.

c. Dokumente

Im Lieferumfang sind folgende Dokumente enthalten, die der

Verarbeiter der Bauherrschaft auszuhändigen hat:

- Einbau- und Gebrauchsanleitung

- Kontrollkarte. Bitte die Seriennummer des Fallnet®eintragen,

Sie finden diese auf der Kennzeichnungsplakette direkt am

Produkt. Fallnet®SR muss regelmäßig kontrolliert werden.

Zusätzlich sollte ausgehändigt werden:

- Montagedokumentation

- Lageplan

2. Einsatzbereich und Voraussetzungen für die Nutzung

Fallnet®SR darf nur für den bestimmungsgemäßen Einsatz

als Anschlageinrichtung für die persönliche Schutzausrüstung

eingesetzt werden. Fallnet®SR darf nicht zum Heben von Lasten

oder zum Anbinden von Gegenständen benutzt werden. Ver-

änderungen oder Ergänzungen an den Systemkomponenten

dürfen ohne vorausgehende schriftliche Zustimmung des Her-

stellers nicht erfolgen.

Des Weiteren ist zu beachten:

- Fallnet®SR ist nur von max. 1 Person (max. 100 kg,

inklusive Ausrüstung) zu benutzen

- der Einsatz ist bis zu einer maximalen Dachneigung von

5° zulässig

- nur auf geeignetem Untergrund einbauen. D.h. entweder

auf dem Filtervlies (Mehrschichtaufbau) oder auf einer

Schutzmatte bzw -lage (Einschichtaufbau), s. Einbauan-

leitung.

Wichtig: Es ist immer direkter Kontakt mit der Auflast

(Schüttgut) erforderlich.

- Beim Sturz erfolgt unter Umständen ein „Auspendeln“.

Dabei ist darauf zu achten, dass keine Bauteile im Weg sind

(z.B. Balkone, Vordächer etc.) und ein Anprall vermieden wird.

- nur mit einer geeigneten “Persönlichen Schutzaurüstung”

für die horizontale Verwendung zu nutzen. Diese PSA nach

EN 363 (nicht Teil der Anschlageinrichtung Fallnet®SR) muss

folgende Komponenten enthalten:

- Auffanggurt nach EN 361

- Falldämpfer nach EN 355 oder Höhensicherungsgerät nach

 EN360(Auffangkräftejeweils≤6,0kN)

- Verbindungsmittel nach EN 354

- Verbindungselemente (Karabinerhaken) nach EN 362

Vergewissern Sie sich, dass die einzelnen Systemkomponen-

ten aufeinander abgestimmt sind und für den horizontalen

Einsatz sowie für einen Absturz über eine Kante geeignet

sind. Es sind potentielle Gefahren durch die Kombination der

verwendeten Komponenten (insbesondere Falldämpfer, EN

355 bzw. Höhensicherungsgerät, EN 360) auszuschließen.

Vor dem Einsatz der "Persönlichen Schutzausrüstung" gegen

Absturz empfehlen wir daher den Rat des Herstellers der PSA

einzuholen. Die Gebrauchsanleitung des Herstellers ist zu

beachten.

ZinCo GmbH ∙ Lise-Meitner-Straße 2 ∙ 72622 Nürtingen ∙ Deutschland

Telefon +49 (0) 7022 6003-0 ∙ info@zinco.de ∙ www.zinco.de

Gebrauchsanleitung

Folgende Gefährdungen können die Funktion der Ausrüstung

beeinträchtigen: z. B. Beanspruchung von Verbindungsmitteln

durch scharfe Kanten, Schnitte, Abrieb, Schlaffseilbildung,

Chemikalieneinwirkung, elektrische Einflüsse, klimatische

Einwirkungen, extreme Temperaturen, Pendelbewegungen

beim Fallen. Die Verbindungsmittel sind vor Benutzung deshalb

immer sorgfältig zu kontrollieren bzw. ist für einen entsprechenden

Kantenschutz zu sorgen.

Die Benutzung der Anschlageinrichtung bei Frost kann unter

der Voraussetzung erfolgen, dass die Anschlageinrichtung

unter frostfreien Bedingungen aufgebaut wurde.

3. Anforderungen an die Benutzung und den Nutzer

von Fallnet®SR

Die Anschlageinrichtung Fallnet®SR darf nur von Personen

verwendet werden, die in ihrer sicheren Benutzung unterwiesen

sind, entsprechende Kenntnisse haben und gesundheitlich

dazu in der Lage sind (z.B. keine Beeinträchtigungen durch

Medikamenteneinnahme, Alkoholmissbrauch, Herz- oder Kreis-

laufprobleme etc.). Der Nutzer ist dahingehend anzuleiten,

dass er vor jeder Benutzung folgende visuelle und manuelle

Prüfungen der Anschlageinrichtung vorzunehmen hat:

- manuelle Zugbelastung und visuelle Kontrolle der

sichtbaren Edelstahlteile, Stütze und Anschlagöse

- Sichtkontrolle der Auflasthöhe

Anhaltspunkte für eine eingeschränkte Funktion der

Anschlageinrichtung können sein:

- die Edelstahlteile (Stütze und Anschlagöse) sind verformt,

geschwächt, verschmutzt und befinden sich nicht im ur-

sprünglichen Zustand.

- bei der manuellen Beanspruchung des Anschlagpunktes

auf Zug, gibt dieser leicht nach.

- um den Anschlagpunkt wird eine unregelmäßige Schütt-

höhe festgestellt, z.B. infolge von Verwehungen

- die schwarzen Rasterelemente sind erkennbar.

- Gegenstände (z.B. auch Betonplatten) im Bereich des

Anschlagpunktes (Radius mind. 0,5 m), die ein planmäßiges

Umknicken der Stütze behindern.

Ergeben sich Zweifel hinsichtlich eines sicheren Zustands

oder Funktionalität darf die Anschlageinrichtung nicht mehr

verwendet werden und die Bauherrschaft/der Eigentümer

ist zu informieren.

Bis zur Klärung darf keine Benutzung erfolgen!

Die Nutzung der einzelnen Anschlagpunkte hat entsprechend

dem Nutzungsplan zu erfolgen. Sollte kein Nutzungsplan

vorliegen, ist in jedem Fall die Länge des Verbindungsmittels

der PSA so einzustellen, dass ein möglicher Absturz ausge-

schlossen bzw. ein möglicher Pendelsturz keinen Auf- bzw-

Anprall zur Folge hat. Vor der Nutzung muss ein Plan der

Rettungsmaßnahmen vorhanden sein, in dem alle bei der

Arbeit möglichen Notfälle berücksichtigt sind.

Eine Kontrolle auf Funktionsfähigkeit der kompletten Sicherheits-

einrichtung hat auf Veranlassung des Bauherren/Eigentümer

zu erfolgen:

1. mindestens jährlich

2. bei Bedarf, z. B. bei Zweifeln an der Funktionsfähigkeit

(siehe „Anhaltspunkte für eine eingeschränkte Funktion“)

3. nach 10 Jahren hat eine Gesamtüberprüfung des Systems

Fallnet®SR durch den Hersteller zu erfolgen.

Die Überprüfung darf nur durch sachkundige Personen erfolgen

und muss in der Kontrollkarte bestätigt werden. Ferner muss

sie die unter Punkt „Regelmäßige Kontrollen“ (s. Seite 31) auf-

gelisteten Positionen umfassen. Eine entsprechende Checkliste

ist als pdf-Datei beim Hersteller erhältlich.

Achtung:

Nach einem Absturz muss das Fallnet®SR sofort stillgelegt

werden. Eine weitere Nutzung ist nicht zulässig. Das Produkt

Fallnet®SR darf nur für den beschriebenen Einsatz und An-

wendung genutzt werden. Der Hersteller haftet im Rahmen

der gesetzlichen Bestimmungen für das Produkt. Für andere

abweichende Nutzungen haftet der Hersteller nicht. Er haftet

auch nicht, wenn Einbauanleitung bzw. Nutzungsvorschriften

unvollständig beachtet werden. Wir weisen auch ausdrücklich

darauf hin, dass, unabhängig von der Produkthaftung, ZinCo

die Beratungshaftung nur für den Fall übernimmt, das der

Einbau gemäß unserer Planung erfolgt. Ein Einbau ohne

Einplanung durch ZinCo erfolgt auf eigenes Risiko.

Wird die Anschlageinrichtung Fallnet®SR in ein anderes Land

verkauft, so muss dem Monteur/Nutzer die Einbau- Gebrauchs-

anleitung und Kontrollkarte in Landessprache zur Verfügung

gestellt werden.

4. Kennzeichnung

Hersteller: Zinco GmbH Typ: Fallnet®SR

Norm: EN 795:2012 Typ E Baujahr: Herstellungsdatum (Jahr)

Serien-Nr.: .................. max 1Person: max. Anzahl der Nutzer

Für die Zertifizierung eingeschaltete notifizierte Stelle

Hinweis, dass die Gebrauchsanleitung zu beachten ist

Absturzsicherung, nur mit Falldämpfer verwenden

5. Angaben zum Hersteller und Prüfinstitut

Hersteller:

ZinCo GmbH,

Lise-Meitner-Straße 2, 72622 Nürtingen, Deutschland

Tel. +49 (0) 7022 6003-0, E-Mail: info@zinco-greenroof.com,

www.zinco-greenroof.com

Prüfinstitut:

DEKRA EXAM GmbH,

Dinnendahlstr. 9, 44809 Bochum, Deutschland

Notifizierte Stelle N.B. 0158

Eng

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Germany

Phone +49 (0) 7022 6003-0 ∙ info@zinco.de ∙ www.zinco.de

1.33 m

1.00 m

- Load bearing element (2.00 x 2.67 m) consisting of four

pre-assembled grids to hold the load.

Important:

We would like to state explicitly that, regardless of product

liability, ZinCo shall only assume liability for the consultancy

process where installation has been carried out in line with

ZinCo planning. Installation without planning carried out by

ZinCo is at your own risk. Regardless of this, the installation

manual and instruction manual must be observed.

Please check the following prior to installing the anchor device

Fallnet®SR:

0.1 Delivery scope / condition of the system components

Check: that the shipment is complete and in perfect condition.

Important: incomplete, faulty or incorrect shipments should

be reported immediately.

The delivery scope per Fallnet®SR consists of:

- anchor point:

Installation Manual

1. Base plate with

vertical locking tabs

2. Support

3. Anchor eye

4. Identification label

5. Four pre-assembled

grids à 1.00 × 1.33 m

6. Marker and device

for correctly

positioning the

single anchor point

0.2 Check the situation before installation

Prior to installation please check that the roof construction is

sufficiently dimensioned for the required loads, waterproofing

and if required root barriers are in place and the actual sub-

base for the Fallnet®SR is properly and evenly laid and is not

steeper than 5 degree (=8,8 %). If you are in any doubt, please

clarify prior to installation. The surface must be free of dirt, oil

and moss or lichen prior to installing Fallnet®SR. If necessary,

sweep the surface.

0.3 General points

The Fallnet®SR can be installed, for example,

- On the protective layer above the waterproof layer

(e.g. ZinCo protection mat SSM 45 with single-course

green roof)

- Please ensure that there are no objects (e.g. concrete

slabs) in the area of the Anchor Point (radius of at least 0.5 m

- on the filter sheet (e.g. for multi-course green roof)

- Also ensure that the bulk material to be used as the

load on the Fallnet®SR extends at least 50 cm beyond

all four edges of the grid elements

Important:

The Fallnet®SR must always be in direct contact with the

load (bulk material)! It must, therefore, be filled and covered

completely with suitable bulk material (UV protection!).

Zincolit or ZinCo system substrate, gravel 16/32 mm or some

other similar bulk material can be used. Must only be installed

on roofs with a pitch of a maximum 5 degrees ( = 8.8 %)!

The required load (dry weight) for Fallnet®SR is at least

110 kg/m². This is to be increased to 130 kg/m² if the roof

pitch is greater than 2° (3.4 %) and it is possible to fall in the

direction of the slope.

Where the Fallnet®SR is to be incorporated into a green roof,

a min. 300 mm wide gravel strip should be left all around the

Anchor Point, so that it is easier to see.

1.1 Measuring The Anchor Point

Measure out the position of the Anchor Point using a roof site

plan. Please ensure that the anchor eye is positioned at a

distance of at least 2.50 m from the roof edge.

1.2 Connect marked grid with Anchor Point

Place the punched opening in the middle of the coloured

element of the pre-assembled grid (1.00×1.33) over the

anchor point. Gently click into place using your foot, so that

it fully covers the base plate and the vertical locking tabs on

the base plate engage behind the outer bar of the adjacent,

black grid.

1.3 Positioning the grid and Anchor Point

The grid and anchor point are positioned over the measured

point (see 1.1).

1.4 Connecting all four grids to each other

Then, connect the other three grids in such a way that the

Anchor Point is in the centre of the connected grid area. The

four pre-assembled grids provide a base area of about 5.3 m² in

total. The Fallnet®SR must be placed fully on a level surface,

all connection points must be clicked into place. The connec-

tion points can be separated again using a hammer. Faulty

elements must be replaced.

1.5 Applying the required load

The installed Fallnet®SR is now filled and covered with the

load (e.g. ZinCo System Substrate or gravel 16/32 mm), for

requirements see item 0.3 General Points.

2. Adapting to building-specific features

With Fallnet®SR, the form (2.00×2.67 m) specified in the

Standard can be adapted to suit the particular building

situation, where necessary.

Eng

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Germany

Phone +49 (0) 7022 6003-0 ∙ info@zinco.de ∙ www.zinco.de

Schematic of a standard installation of the centred Anchor

Point with the four pre-assembled grids (à 1.00 ×1.33 m).

Installation with obstacles

2.67 m

2.00 m

Fall Edge

min.

2.50 m

Installation Manual

By moving the individual grid elements around, rising building

elements or ventilation shafts, drains etc. can be embedded.

Please note that the anchor point must not be positioned in

either of the two outside grid rows. In addition, the Anchor Point

must be placed in the centre of a grid element (0.33×0.33 m).

In the stress direction, at least 20 grid elements must be behind

the Anchor Point. We recommend having ZinCo plan and

inspect such non-standard installation situations.

3.1 Completion, identification label

Please ensure that all works have been carried out satisfactorily

and that the identification label can easily be seen and read.

Only anchor devices that have an identification label may be

used.

2.67 m

Schematic (standard)

Fall Edge

Cover with bulk material to extend

at least 50 cm beyond the grid

48 grid elements

à 0.33 x 0.33 m

Anchor Point

mind.

2.50 m

2.00 m

3.2 Installation documentation

The installation documentation is proof for the client that the

installation has been carried out correctly and professionally.

This documentation is also an essential basis for subsequent

inspections of the Fallnet anchor device(s). A copy of the

installation documentation is available in PDF from the

manufacturer. On completion of installation, copies of the

document are to be given to the client and are to be retained

on the property for subsequent inspections of the Fallnet.

The following information is a minimum requirement for the

installation documentation:

- address of property

- installation company

- technician responsible for installation

- fallnet serial numbers

- details of load (which bulk material, load weight, include

delivery note, if relevant)

- installation plan (please include serial numbers here too)

The installation plan should be affixed to the building where it

is clearly visible, e.g. at the roof access point.

Statement issued by the technician responsible for installation

(signature):

- the Fallnet installation manual was adhered to

- installation was carried out as planned

- minimum load requirements have been adhered to

- photo documentation, in particular of details that are no

longer visible after installation.

3.3 Handing over the Fallnet®SR documentation to

the client/ owner

The delivery scope includes the following documents, which

the installer must hand to the client:

- Installation Manual and Instruction Manual

- Inspection chart. Please record the serial number of the

Fallnet®SR in the chart. This number can be found on

the identification label attached to the product. Fallnet®SR

must be inspected regularly.

In addition, the following must be given to the client:

- Installation documentation

- Site plan

3.4 Queries

Should you have any queries, or be unsure about the correct

use/installation of the product or require further detailed

information for your own specific building project, please

contact ZinCo GmbH.

Eng

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Germany

Phone +49 (0) 7022 6003-0 ∙ info@zinco.de ∙ www.zinco.de

Instruction Manual

Your roof protects your building, the contents and any valuables

in it. In order to have the benefit of a fully-functioning roof over

a long period of time, your roof must be installed professionally

and must be inspected at regular intervals during its lifetime

and, where necessary, repair work carried out. Therefore, it

is important to ensure that any works on the roof are carried

out safely. The client (and later on possibly other) owners also

have a duty here and are responsible for adherence to any

regulations pertaining to occupational safety on a roof.

Used in combination with a load of suitable material (e.g. green

roofing, substrate or gravel), Fallnet®SR provides an Anchor

Point in accordance with EN 795:2012 Type E for fall prevention

on flat roofs.

1.Fallnet®SR system components:

a. Anchor Point

Fully factory-assembled, consisting of anchor eye, approx.175 mm

high support and base plate in metal, size 0.75×0.75 m,

with vertical locking tabs. The identification label (incl. serial

number) is permanently attached to the anchor eye.

b. Load-bearing element, 2.00×2.67 m

Consists of four pre-assembled grids à 1.00×1.33 m. One

of these elements has a label and a device for the standard

positioning of the single anchor point. In total, 48 individual

grid elements (0.33×0.33 m) with click connections around

the edge. Height approx. 30 mm.

c. Documents

The delivery scope includes the following documents, which

the installer must hand to the client:

- Installation Manual and Instruction Manual

- Inspection chart. Please record the serial number of the

Fallnet®SR in the chart. This number can be found on

the identification label attached to the product.

Fallnet®SR must be inspected regularly.

In addition, the following must be given to the client:

- Installation documentation

- Installationplan

2. Scope and requirements for use

Fallnet®SR must only be used for the intended purpose as an

Anchor Point for personal protection equipment. Fallnet®SR

must not be used for lifting weights or for attaching objects.

Any modification or addition to any of the system components

requires the prior written permission of the manufacturer.

Please note also:

- Fallnet SR must only be used by 1 person at a time

(max. 100 kg, including equipment).

- it must only be used for a roof pitch of maximum 5°

- it must only be installed on a suitable subsurface, i.e.

either on a filter sheet (multi-course build-up) or on a

protection mat or layer (single-course build-up), see

Installation Manual).

Important: Direct contact with the load (bulk material) is

required at all times.

impact is prevented.

- to be used only with suitable personal protection equipment

(PPE) for use on the horizontal. Such PPE in compliance with

EN 363 (not part of the anchor point Fallnet®SR) must

contain the following components:

- Safety harness in compliance with EN 361

- Fall absorber in compliance with EN 355 or safety appliance

for use at height in compliance with EN 360 (Arresting

 forceseach≤6.0kN)

- Connecting device EN 354

- Connection elements (carabiner) in compliance with EN 362

Please ensure that the individual system components are

compatible and suitable for use on the horizontal and for a

fall event over a roof edge. Potential danger resulting from a

combination of the components used (in particular fall absorber,

EN 355 or safety appliance for use at height, EN 360) should

be eliminated. Therefore, prior to using personal protective

equipment for fall arrest we recommend that you seek the ad-

vice of the manufacturer of the personal protective equipment.

Please observe the manufacturer’s Instruction Manual.

The Fallnet®SR anchor eye must be installed at a distance

of at least 2.50 m from the roof edge.

- the minimum fall distance to the ground (fall height) must

be such as to prevent a person hitting the ground in the

case of a fall event and to allow the person to swing freely.

The required minimum fall distance to the ground (potential

impact area) is calculated from the part distance of the

connecting device, which is drawn over the roof edge

(= largest possible rope length to the roof edge minus

shortest rope length, at a right angle to the roof edge), the

height of the person attached to the anchor point, the

distance for the rope and safety harness stretch, rupture

distance of fall absorber, the moving of the anchor device

(max. 1,0 m)

+ Free fall (rope length over roof edge)

+ Height of person attached

+ Stretch of rope

+ Stretch of safety harness

+ Rupture distance fall absorber

+ Deformation and displacement of

anchor point (max. 1,0 m)

+ 1.0 m Safety

__________________________________

= minimum distance to ground

Rope length over roof edge

Fall Edge

Anchor Point

and an additional 1.0 m as safety value.

- In the case of a fall arrest event, the person may swing to

and fro. It is important to ensure that there are no building

elements in the way (e.g. balcony, awning etc.) and that

Eng

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Germany

Phone +49 (0) 7022 6003-0 ∙ info@zinco.de ∙ www.zinco.de

Instruction Manual

The following hazards may impact the proper functioning of

the equipment: e.g. putting stress on the connection devices

due to sharp edges, cuts, abrasion, slack rope, chemical,

electric or climatic impact, extreme temperatures, swinging

movement in the event of a fall. The connection devices,

therefore, should always be inspected prior to use and if

necessary, an edge protector must be provided.

The anchor device may be used in frosty conditions provided

the device was installed in frost-free conditions.

3. Requirements for the use and for the user of

Fallnet®SR

The anchor point Fallnet®SR must only be used by persons

who have been instructed in the safe use of the equipment,

who have the necessary knowledge and who, in terms of their

health, are capable of using the equipment (e.g. no impairment

due to medication, alcohol abuse, coronary or circulatory

problems etc.).

The user is to be instructed such that s/he will carry out the

following visual and manual inspections of the anchor point

before each use:

- manual tensile loading and visual inspection of the visible

stainless steel components, the support and the anchor eye

- visual inspection of the load height

Indications that the good working condition of the

anchor point is restricted could be:

- the stainless steel parts (support and anchor eye) are

deformed, weakened, soiled or are not in their original

condition.

- the anchor point yields slightly when pulled

- there is an uneven level of material around the anchor point,

e.g. as a result of drifting

- the black grids are visible.

- Objects (e.g. also concrete slabs) in the area of the anchor

point (radius of at least 0.5 m) that would prevent the

supports folding over as planned.

If there are concerns about the safe condition or the pro-

per functioning of the anchor device, it must not be used

and the builder/the owner must be notified.

Under no circumstances should the device be used until

the situation has been clarified!

The individual anchor points are to be used in accordance

with the plan for use. If there is no utilisation plan available,

the length of the connection device of the PSA must always be

adjusted such that a possible fall is prevented or a swinging

fall does not result in impact. Prior to use, an emergency plan

must be available in which all possible occupational emer-

gency situations are addressed.

At the request of the client/owner, an inspection of the

proper functioning of the entire safety equipment is to be

carried out:

1. at least once a year

2. where required, e.g. if there is doubt about the proper

functioning of the equipment (see “Indications of

restricted functioning”)

3. after 10 years a complete inspection of the system

Fallnet®SR is to be carried out by the manufacturer.

The equipment must only be inspected by persons qualified

to do so and details of all inspections must be recorded in the

inspection chart.

It must also include the works listed under “Regular inspec-

tions” (page 23). The relevant check list is available in PDF

from the manufacturer.

Attention:

After a fall arrest event, Fallnet®SR must be removed from

service immediately. Further use of the equipment is not

permitted. The product Fallnet®SR must only be used for the

purpose and application as described. The manufacturer

accepts liability for the product within the framework of

applicable statutory requirements.

The manufacturer accepts no liability for any other deviating

use of the product. Furthermore, the manufacturer accepts

no liability where the Installation Manual and the Instruction

Manual have been insufficiently adhered to. We wish to state

explicitly that, regardless of product liability, ZinCo shall only

assume liability for the consultancy process where installation

has been carried out in line with ZinCo planning. Installation

without planning carried out by ZinCo is at your own risk.

Where the anchor point Fallnet®SR is sold in another country,

the technician / user must make available a copy of the

Installation / Instruction Manual and the Inspection Chart in

the language of that country.

4. Label

Manufacturer: Zinco GmbH

Type: Fallnet®SR

Standard: EN 795:2012 Type E

Year manufactured: date of manufacture (year)

Serial no.: .................

Max. 1person: max. number of users

The notified body nominated for certification

Note that the Instruction Manual is to be observed

Fall protection equipment only to be used with a

fall absorber

5. Details of manufacturer and testing institute

Manufacturer:

ZinCo GmbH, Lise-Meitner-Strasse 2

72622 Nuertingen, Germany

Phone: +49 (0) 7022 6003-0

E-Mail: info@zinco-greenroof.com

www.zinco-greenroof.com

Testing institute:

DEKRA EXAM GmbH,

Dinnendahlstr. 9, 44809 Bochum, Germany

Notified body N.B. 0158

Eng

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Allemagne

Tel. +49 (0) 7022 6003-0 ∙ E-Mail: [email protected] ∙ www.zinco.de

FNotice de montage

Remarque importante:

Nous indiquons explicitement que, indépendamment de la

responsabilité du fait des produits, ZinCo assume la respon-

sabilité de conseil uniquement dans le cas où le montage a

été effectué conformément à notre conception. Tout montage

effectué en dépit des instructions de ZinCo est aux risques et

périls de l’utilisateur. Indépendamment de cela, la notice de

montage ainsi que la notice d’utilisation doivent être impéra-

tivement respectées.

Avant le montage du dispositif d’ancrage Fallnet®SR, il convient

de contrôler les points suivants:

0.1 Contenu de la livraison / État des composants du

système

À vérifier: La livraison est-elle complète et les composants

sont-ils intacts?

Important: Toute livraison incomplète, tout composant

endommagé ou défectueux doit être signalé immédiatement.

La livraison relative au Fallnet®SR se compose de:

- Point d’accrochage

1. Plaque de base avec

languettes de blocage

2. Pilier

3. Boucle d’ancrage

4. Plaque

d’identification

- Plaque d’absorption d’énergie (2,00×2,67 m)

composée de quatre groupes de grilles pré-assemblés

1,33 m

1,00 m

5. Quatre groupes de

grilles préassemblés

de 1,00 x 1,33 m

6. Marquage et dispositif

pour le positionne-

ment du point

d’accrochage unique

conformément aux

dispositions

0.2 Vérification de la situation initiale

Avant de démarrer le montage, il est impératif de vérifier si

la toiture est suffisamment dimensionnée pour les charges

à disposer; il faut également contrôler l’étanchéité et la

présence éventuelle d’une protection anti-racines, et vérifier

si le support réel du Fallnet®SR est posé correctement et de

manière plane sur toute la surface et ne montre pas plus de

5° (=8,8 %) d‘inclination. En cas de doutes, il est nécessaire

de clarifier la situation avant le montage. Le support sur

lequel Fallnet®SR est installé doit être exempt de poussière,

d’huile, d’algues, etc. balayer éventuellement la surface.

0.3 Règles fondamentales

Le montage du Fallnet SR®peut avoir lieu p. ex.:

- sur la couche de protection par-dessus l’étanchéité (par

exemple, natte absorbante de protection SSM 45 ZinCo

avec une végétalisation à couche unique)

- sur le filtre non-tissé (dans le cas d’une végétalisation

multicouche)

- Il faut veiller à ce qu‘aucun objet (p. ex. des dalles en

béton) qui pourrait empêcher le cintrage prévu du pilier

ne se trouve dans un rayon d‘au moins 50 cm autour

du point d‘accrochage.

Veiller de plus à ce que la matière en vrac devant être

déversée sur Fallnet®SR pour le lestage dépasse des quatre

côtés des groupes grillagés d’au moins 50 cm.

Important:

Il doit toujours y avoir un contact direct avec la charge

(remplissage) !

À cet effet, le Fallnet®SR doit être remblayé avec un matériau

de remplissage adapté sur toute la surface puis être recouvert

(protection contre les UV !). Cela peut être réalisé à l’aide de

Zincolit ou d’un substrat de système ZinCo, de gravier 16/32 mm

ou d’un matériau de remplissage comparable.

Le montage est autorisé jusqu’à une inclinaison de toiture de

5 °(=8,8 %) au maximum !

Le lestage nécessaire (poids à sec) pour Fallnet®SR est de

110 kg/m² minimum. Il peut être augmenté à 130 kg/m² si

la pente du toit est supérieure à 2° (3,4 %) et qu’une chute est

possible dans le sens de la pente.

Si le Fallnet®SR est intégré dans une végétalisation de toiture,

une bande de gravier au minimum de 0,30 m de largeur doit

être prévue autour du point d’accrochage pour que celui-ci

soit plus visible.

1.1 Mesure de la position du point d’accrochage

La position du point d’accrochage doit être mesurée en s‘aidant

d’un plan d’ensemble de la toiture. Il faut veiller à ce que la

boucle d’ancrage soit placée à une distance d’au moins 2,50 m

du rebord antichute.

1.2 Raccordement du groupe grillagé muni d’un

marquage et du point d’ancrage

Emboîter l’ouverture découpée centrale de l’élément coloré

du groupe grillagé pré-emboîté (1,00×1,33 m) sur le point

d’ancrage et l‘encliqueter prudemment en appuyant avec le

pied afin qu’il repose sur toute sa surface sur la plaque de

base et que les languettes verticales de celle-ci s’encliquettent

derrière le bord externe du groupe noir voisin.

1.3 Positionnement du groupe de grilles, y compris le

point d’accrochage

Positionner le groupe de grilles, y compris le point

d’accrochage, au point dont la position a été mesurée (cf. 1.1).

1.4 Réalisation de la liaison entre les quatre groupes

de grilles

Ensuite, les trois autres groupes de grilles doivent être

encliquetés les uns dans les autres de telle manière que le

point d’accrochage se trouve au centre de la surface grillagée

assemblée. Au final, les quatre groupes de grilles pré-assem-

blés forment une plaque d’un seul tenant d‘environ 5,3 m².

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Allemagne

Tel. +49 (0) 7022 6003-0 ∙ E-Mail: [email protected] ∙ www.zinco.de

FNotice de montage

Le Fallnet®SR doit reposer entièrement sur un support plan;

tous les points d’assemblage doivent être encliquetés. Les

éléments encliquetés peuvent être séparés à l’aide d’un coup

de marteau. Les éléments défectueux doivent être remplacés.

1.5 Mise en place de la charge nécessaire

Lorsque l’assemblage du Fallnet®SR est terminé, celui-ci doit

être remblayé et recouvert avec la charge (p. ex. substrat de

système ZinCo ou gravier 16/32 mm). Condition requise:

cf. 0.3 Règles fondamentales.

2. Adaptation à des particularités spécifiques au

bâtiment

Fallnet®SR offre la possibilité d’adapter, si nécessaire, le format

standard fixé (2,00×2,67 m) aux réalités architecturales.

Représentation schématique de la pose standard du point

d’accrochage central avec les quatre groupes de grilles

pré-assemblés (de 1,00×1,33 m chacun).

En décliquetant les différents éléments grillagés, il est possible

d’intégrer, p. ex., des éléments de construction verticaux ou des

ventilateurs, des ouvertures d‘écoulement, etc. Il est cependant

impératif de veiller à ce que le point d‘accrochage ne soit pas

positionné dans les deux rangées extérieures d’éléments grillagés.

De plus, le point d‘accrochage doit se trouver au centre d’un

élément grillagé (0,33×0,33 m). Au moins 20 éléments grillagés

doivent se situer derrière le point d‘accrochage, dans la direction

de la contrainte. Il est recommandé de faire planifier ou vérifier

une telle pose non standard par ZinCo.

3.1 Achèvement, plaque d’identification

Assurez-vous que toutes les opérations ont été réalisées

correctement et que la plaque d’identification est bien visible, et

pour longtemps. Il est interdit d’utiliser des dispositifs d’ancrage

qui ne sont pas munis d’une plaque d’identification.

3.2 Documentation de l’installation

La documentation de l’installation a pour but de prouver au

client que l’installation a été réalisée dans les règles de l’art.

Elle constitue de plus la base indispensable pour tout contrôle

ultérieur du/des dispositif(s) de fixation Fallnet. Un modèle

de documentation d’installation est disponible en format pdf

auprès du fabricant.

Des copies du document devront être remises au client une

fois l’installation terminée et conservées sur place pour

l’inspection ultérieure de Fallnet.

Renseignements minimum devant être indiqués dans la

documentation de l’installation:

- Adresse du bâtiment

- Société ayant réalisé l’installation

- Installateur responsable

- Numéros de série du Fallnet

- Informations concernant le lestage (matière en vrac

utilisée, poids, joindre éventuellement le bon de livraison)

- Plan de pose (y noter les numéros de série)

Il est recommandé d’exposer le plan de pose bien en vue sur

le lieu de l’installation, par exemple, à l’accès au toit.

Confirmations par le responsable de l’installation (signé par

lui-même)

- La notice de montage du Fallnet a été respectée

- Réalisé comme prévu

- Les règles concernant le lestage minimum ont été

respectées

- Documentation photo, en particulier des détails qui

sont invisibles en état fini.

3.3 Remise des documents Fallnet®SR au maître

d’ouvrage / propriétaire

Les documents à remettre suivants sont inclus dans la livraison:

- Notices de montage et d’utilisation

- Carte de contrôle. Veuillez y inscrire le(s) numéro(s)

de série du Fallnet®; vous trouverez celui-ci sur la plaque

d’identification, directement sur le produit. Le Fallnet®SR

doit être contrôlé régulièrement. (Vous recevez une carte

de contrôle par produit, mais vous pouvez inscrire tous les

numéros de série d’un projet de construction sur une même

carte de contrôle.)

De plus, il y a lieu de remettre également:

- Documentation de montage

- Plan d‘ensemble

3.4 Questions

Si vous avez des questions, si vous n’êtes pas sûr de bien utiliser

ou de bien avoir monté le produit, ou si vous souhaitez

de plus amples informations concernant votre réalisation,

veuillez vous adresser à la société ZinCo GmbH.

Pose en cas d’obstacles

2,67 m

2,00 m

Rebord antichute

moins

2,50 m

48 éléments grillagés

de 0,33 x 0,33 m

Point d’accrochage

avec boucle d’ancrage

2,67 m

Représentation schématique (standard)

Rebord antichute

Dépassement de la matière

en vrac d’au moins 50 cm des

groupes grillagés

au moins

2,50 m

2,00 m

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Allemagne

Tel. +49 (0) 7022 6003-0 ∙ E-Mail: [email protected] ∙ www.zinco.de

FNotice d´utilisation

Votre toiture protège un bâtiment, du mobilier et des objets.

Afin que vous puissiez compter longtemps sur une toiture uti-

lisable, celle-ci doit être réalisée de façon compétente et être

entretenue à intervalles réguliers durant sa durée de vie et, le

cas échéant, réparée. Pour cela, il est impératif de s’assurer que

les travaux peuvent être effectués en toute sécurité sur les toits.

Le maître d’ouvrage ainsi que les éventuels futurs propriétaires

sont tenus de se conformer à toutes les consignes relatives à la

protection du travail sur les toits, et en sont responsables.

Utilisé en association avec une charge générée par un

remplissage adapté (p. ex. végétalisation de toiture, substrat

ou gravier), Fallnet®SR est un dispositif d’ancrage conforme à

la norme EN 795:2012 Type E relative à la sécurité antichute

sur les toits-terrasse.

1. Fallnet®SR - composants du système:

a. Point d’accrochage

Entièrement pré-monté en usine, composé de cavalier de

fixation, support d’une hauteur d’env. 175 mm et plaque de

base en métal, dimensions 0,75×0,75 m, avec languettes de

blocage verticales. La plaque signalétique (comportant entre

autres le numéro de série) est fixée sur le cavalier de fixation.

b. Plaque d’absorption d’énergie, 2,00×2,67 m

Composée de quatre groupes d’éléments grillagés pré-assemblés

de 1,00×1,33 m chacun. L‘un des quatre groupes est muni

d’un marquage et d’un dispositif pour le positionnement

standard du point d’accrochage unique. Au total, 48 éléments

individuels (0,33×0,33 m) avec système d’encliquetage

disposé à leur périphérie. Hauteur: env. 30 mm.

c. Documents

Les documents suivants, que la personne qui effectue la pose doit

remettre au maître d‘ouvrage, sont inclus dans la livraison:

- Notices de montage et d’utilisation

- Carte de contrôle. Veuillez y inscrire le numéro de série du

Fallnet®; vous trouverez celui-ci sur la plaque d’identification,

directement sur le produit. Le Fallnet®SR doit être contrôlé

régulièrement.

De plus, il y a lieu de remettre également

- Documentation de montage

- Plan d‘ensemble

2. Domaine d’application et conditions requises pour

l’utilisation

Fallnet®SR ne doit être utilisé que dans le cadre d’un usage

conforme aux dispositions, comme dispositif d’ancrage pour

l’équipement de protection individuelle. Fallnet®SR ne doit

pas être utilisé pour soulever des charges ou attacher des objets.

Il est interdit de modifier des éléments ou d’en ajouter aux

composants du système sans autorisation écrite préalable du

fabricant.

En outre, il faut tenir observer les points suivants:

- Fallnet®SR doit exclusivement être utilisé par 1 personne

au maximum (100 kg maxi, équipement compris)

- L’utilisation est autorisée uniquement sur des toitures dont

l’inclinaison est de 5° au maximum

- Le montage ne doit être effectué que sur un support adapté.

Cela signifie, soit sur le filtre non-tissé (structure multicouche),

soit sur une natte ou une couche de protection (structure

monocouche), cf. notice de montage.

Important: Il doit toujours y avoir un contact direct avec

la charge (remplissage).

La boucle d’ancrage du Fallnet®SR doit être posée à une

distance d‘au moins 2,50 m du rebord antichute.

- La distance minimale du sol (hauteur de chute) doit être

telle qu’aucun choc ne puisse avoir lieu en cas de chute et

qu’une oscillation libre soit possible. La distance minimale

du sol (surface / objet d‘impact potentiel(le)) résulte de la

fixation qui passe au-dessus du rebord antichute

(= plus grande longueur de câble possible en direction du

rebord antichute – plus courte longueur de câble, perpendi-

culairement au rebord antichute), de la taille de la personne

assurée, de la distance d’allongement du câble et du harnais

de sécurité, de la distance d’ouverture de l’absorbeur

d’énergie, déplacement du dispositif de fixation (max. 1 m)

et d‘une distance de sécurité de 1,0 m.

Point d’accrochage

+ Chute libre (longueur de câble passant

audessus du rebord antichute)

+ taille de la personne assurée

+ allongement câble

+ allongement harnais de sécurité

+ distance d’ouverture absorbeur d'énergie

+ déformation et décalage point d’accrochage

( au max. 1,0 m)

+ distance de sécurité 1,0 m

_______________________________________

= distance minimale du sol

Longueur de câble passant

au-dessus du rebord antichute

Rebord antichute

- Une oscillation libre » pouvant se produire après la chute,

il faut s’assurer qu’aucun élément de construction (p. ex.

balcons, auvents, etc.) se trouve dans la course d’oscillation

et que toute collision est exclue.

- À utiliser exclusivement avec un équipement de protection

individuelle » (EPI) adapté à l’utilisation horizontale. Con-

formément à la norme EN 363, cet EPI (qui ne fait pas

partie du dispositif d’ancrage Fallnet®SR) doit être constitué

des composants suivants:

- harnais de sécurité selon EN 361

- absorbeur d’énergie selon EN 355 ou antichute à rappel

 automatiqueselonEN360(forcesderetenue≤6,0kNchacun)

- longe selon EN 354

- éléments de fixation (mousquetons) selon EN 362

Assurez-vous que les différents composants du système sont

compatibles les uns avec les autres, et qu‘ils sont adaptés à

une utilisation horizontale ainsi qu’à une chute de hauteur sur

un rebord. Il est nécessaire d’exclure des dangers potentiels

résultant de l’association des composants utilisés (notam-

ment l’absorbeur d’énergie, EN 355, et l’antichute à rappel

automatique, EN 360). C’est pourquoi nous vous recomman-

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Allemagne

Tel. +49 (0) 7022 6003-0 ∙ E-Mail: [email protected] ∙ www.zinco.de

FNotice d´utilisation

dons de prendre conseil auprès du fabricant de « l’équipement

de protection individuelle » contre les chutes de hauteur

avant d’utiliser celui-ci. Il est impératif de respecter la notice

d’utilisation du fabricant de l’EPI.

Les dangers suivants peuvent entraver le bon fonctionnement

de l’équipement: par exemple, sollicitation des fixations dues

à des arêtes vives, des coupes, de l’usure, une corde non tendue,

l’influence de substances chimiques, des influences électriques,

des influences climatiques, des températures extrêmes, des

mouvements de balancier en cas de chute. Les fixations doivent

donc toujours être soigneusement contrôlées avant utilisation

ou les bords protégés en conséquence.

Le dispositif de fixation peut uniquement être utilisé en

présence de gel s’il a été monté en l‘absence de gel.

3. Exigences pour l’utilisation et l’utilisateur de

Fallnet®SR

Le dispositif d’ancrage Fallnet®SR ne doit être utilisé que par

des personnes qui ont été formées à son utilisation, qui ont

des connaissances appropriées et dont l’état de santé permet

cette utilisation (par exemple, sans troubles dus à la prise

de médicaments, abus d’alcool, problèmes cardiaques ou

circulatoires, etc.). L’utilisateur doit être informé qu’il doit pro-

céder aux contrôles visuels et manuels suivants du dispositif

d‘ancrage avant chaque utilisation:

- résistance manuelle à la traction et contrôle visuel des

pièces en inox visibles, pilier et boucle d’ancrage

- contrôle visuel de la hauteur de la charge

Des indices d’une fonction restreinte du dispositif

d’ancrage peuvent être:

- les pièces en inox (pilier et boucle d’ancrage) sont

déformées,fragilisées, encrassées ou ne se trouvent pas

dans leur état d’origine.

- lors de la sollicitation manuelle du point d‘accrochage à la

traction, celui-ci cède facilement

- une hauteur de remplissage irrégulière est constatée autour

du point d’accrochage, p. ex. suite à la formation de congères

- les éléments grillagés noirs sont visibles

- des objets (p. ex. des dalles en béton) se trouvant dans un

rayon d‘au moins 0,5 m autour du point d‘accrochage qui

pourraient empêcher le cintrage prévu du pilier.

En cas de doute concernant la sécurité ou la fonctionna-

lité, ne plus utiliser le dispositif de fixation et informer le

client/propriétaire.

L’utilisation doit être suspendue jusqu’à une clarifi-

cation de la situation !

Les différents points d‘accrochage doivent être utilisés con-

formément au plan d‘utilisation correspondant. En l‘absence

d‘un tel plan, la longueur de la fixation de l‘ÉPI devra

impérativement être réglée de manière à pouvoir éviter toute

chute ou qu’une chute entraînant un balancement en bout

de corde ne puisse être suivie d’une collision ou d’un choc

avec un objet quelconque. Le dispositif d‘ancrage ne doit

être utilisé que s’il existe un plan des mesures de sauvetage

dans lequel toutes les situations d‘urgence pouvant survenir

au cours du travail ont été prises en considération.

Un contrôle de la fonctionnalité de l’intégralité du dispositif

de sécurité doit être effectué à l’initiative du maître d’ouvrage /

propriétaire:

1. au moins un fois par an

2. en cas de besoin, p. ex. s’il existe des doutes concernant

la fonctionnalité (cf. « Indices d’une fonction restreinte »)

3. au bout de 10 ans, il est impératif que le fabricant

procède à un contrôle global du système Fallnet®SR.

Le contrôle doit exclusivement être réalisé par des personnes

compétentes et doit être consigné sur la carte de contrôle. Elle

doit d’autre part comprendre les positions listées au point

« Contrôles réguliers » (voir page 25). Une liste de contrôle

correspondante est disponible en format pdf auprès du fabricant.

Attention:

Après une chute, Fallnet®SR doit être immédiatement mis hors

d’usage. Il est interdit de continuer à utiliser le système. Le

produit Fallnet®SR ne doit être utilisé que pour l’usage et

l’application définies. Le fabricant assume la responsabilité

pour le produit dans le cadre des dispositions légales. Il n’est

en revanche pas responsable des autres utilisations qui peuvent

être faites du produit. Il n‘est pas non plus responsable dans

le cas où la notice de montage et les consignes d‘utilisation ne

sont pas intégralement respectées. Nous indiquons explicitement

que, indépendamment de la responsabilité du fait de produits,

ZinCo assume la responsabilité de conseil uniquement dans

le cas où le montage a été effectué conformément à notre

conception. Tout montage effectué en dépit des instructions de

ZinCo est aux risques et périls de l’utilisateur.

Si le dispositif d’ancrage Fallnet®SR est vendu dans un autre

pays, des notices de montage et d’utilisation ainsi qu’une

carte de contrôle en langue nationale doivent être mises à la

disposition du monteur / de l‘utilisateur.

4. Identification

Fabricant: Zinco GmbH Type: Fallnet®SR

Norme: EN 795:2012 Type E

Année de fabrication: date de fabrication (année)

N° de série: .................

max 1 personne: nombre maximale d’utilisateurs

Organisme notifié intervenant pour la certification

Indication que la notice d’utilisation doit être

respectée

Dispositif antichute, à utiliser exclusivement avec un

absorbeur d’énergie

5. Données relatives au fabricant et à l’organisme

de contrôle

Fabricant: ZinCo GmbH, Lise-Meitner-Strasse 2,

72622 Nuertingen, Allemagne

Tel. +49 (0) 7022 6003-0, E-Mail: info@zinco-greenroof.com,

www.zinco-greenroof.com

Organisme de contrôle:

DEKRA EXAM GmbH,

Dinnendahlstr. 9, 44809 Bochum, Allemagne

Laboratoire reconnu N.B. 0158

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Germania

Tel. +49 (0) 7022 6003-0 ∙ E-Mail: [email protected] ∙ www.zinco.de

Istruzioni di montaggio

Nota importante:

Viene espressamente specificato che, indipendentemente dal-

la responsabilità del produttore, ZinCo si assume l’eventuale

responsabilità solo nel caso in cui il montaggio avvenga

secondo le nostre indicazioni progettuali. Un eventuale mon-

taggio non eseguito secondo le indicazioni ZinCo avviene a

proprio rischio e pericolo. Indipendentemente da ciò, le istru-

zioni di montaggio e il manuale di utilizzo, entrambi forniti

con i prodotti, devono essere rispettati scrupolosamente.

Prima del montaggio del dispositivo di ancoraggio Fallnet®

SR vanno controllati i seguenti punti:

0.1 Condizioni dei componenti di sistema e loro

completezza

Da verificare: la fornitura è completa ed esente da anomalie?

Importante: un’eventuale consegna incompleta, difettosa o

con pezzi mancanti deve essere immediatamente segnalata.

La fornitura di ogni Fallnet®SR è costituita da:

- Punto di ancoraggio

- Inoltre è necessario fare attenzione a che il materiale sfuso

da distribuire su Fallnet®SR come riempimento si estenda

su tutti e quattro i lati per almeno 50 cm oltre il perimetro

delle griglie

Importante:

È necessario che vi sia sempre un contatto diretto con la

zavorra (materiale di riempimento)! A tale scopo Fallnet®

SR deve essere completamente riempito e ricoperto con

un materiale di riempimento adatto (protezione UV!). Ciò

può avvenire utilizzando Zincolit o un substrato Zincoterra,

ghiaia 16/32 mm o un analogo materiale di riempimento. Il

montaggio è ammesso con un’inclinazione del tetto fino a un

massimo di 5° (=8,8 %)!

Il carico necessario (peso a secco) per Fallnet®SR è di almeno

110 kg/m². Questo valore deve essere incrementato a 130 kg/m²

quando l‘inclinazione del tetto è superiore a 2° (3,4 % ) e sus-

siste la possibilità di caduta nella direzione della pendenza.

Se il dispositivo Fallnet®SR viene integrato in una copertura

con verde pensile, deve essere prevista una striscia di ghiaia

di almeno 30 cm perimetrale al punto di ancoraggio, al fine

di rendere quest‘ultimo maggiormente riconoscibile.

1.1 Misurazione e posizionamento del punto di

ancoraggio

La posizione del punto di ancoraggio deve essere misurata

utilizzando un riliero del tetto. A tale proposito è necessario

verificare che il foro di ancoraggio sia collocato ad almeno

2,50 m dal bordo di caduta.

1.2 Collegare il gruppo di griglie marcate con il

punto di ancoraggio

Posare l‘apertura centrale dell‘elemento colorato del gruppo

preassemblato di griglie (1,00×1,33 m) sul punto

d‘ancoraggio e inserirlo con cautela premendo con il piede

in modo che vada completamente a contatto con la piastra

di base e che le linguette verticali della piastra di base si

inseriscano posteriormente al margine esterno delle griglie

nere vicine.

1.3 Posizionamento del gruppo di griglie incluso il

punto di ancoraggio

Il gruppo di griglie incluso il punto di ancoraggio viene

posizionato sul punto misurato (vedi 1.1).

1.4 Collegare i quattro gruppi di griglie

I tre ulteriori gruppi di griglie vengono collegati reciprocamente

in modo tale che il punto di ancoraggio si trovi al centro della

superficie a griglia montata. Alla fine i quattro elementi a griglia

preassemblati formeranno una piastra unica di ca. 5,3 m².

Il Fallnet®SR deve essere posato su un supporto piano e tutti

i punti di collegamento devono essere inseriti a incastro. Gli

elementi inseriti a incastro possono essere nuovamente staccati

con l‘impiego di un martello. Gli elementi difettosi devono

essere sostituiti.

1. Piastra di base con

linguette di arresto

2. Appoggio

3. Punto di ancoraggio

4. Targhetta di

identificazione

- Piastra ammortizzante del carico (2,00 × 2,67 m),

costituita da quattro elementi grigliati preassemblati

1,33 m

1,00 m

5. Quattro elementi grigliati

preassemblati ognuno di

1,00 × 1,33 m

6. Marcatura e dispositivo

per il posizionamento del

singolo punto di anco-

raggio conformemente

alla destinazione d'uso

0.2 Verifica della situazione iniziale

Prima di procedere al montaggio, è assolutamente necessario

verificare che il tetto abbia le dimensioni sufficienti per i carichi

da sostenere, che sia impermeabilizzato a regola d’arte, che

disponga di una protezione anti-radice e che il supporto adottato

per Fallnet®SR sia posato correttamente sulla superficie piana e

non ulteriori di un‘inclinazione di 5° (=8,8 %). In caso di dubbi,

questi vanno risolti prima del montaggio. Per il montaggio di

Fallnet®SR, il sottofondo deve essere libero da sporcizia, olio,

alghe ecc. Eventualmente pulire la superficie, per es. con una

scopa.

0.3 Indicazioni fondamentali

Il montaggio di Fallnet®SR può avvenire ad esempio:

- sullo strato di protezione sull‘impermeabilizzazione (per

es. feltro protettivo ad accumulo SSM 45 ZinCo in caso di

copertura verde monostrato)

- sul tessuto non tessuto filtrante (in caso di soluzione a

verde multistrato).

- Bisogna porre attenzione di non avere alcun oggetto,

quale ad. es. mattoni e blocchi cementizi, nel raggio di

50 cm da punto di ancoraggio.

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Germania

Tel. +49 (0) 7022 6003-0 ∙ E-Mail: [email protected] ∙ www.zinco.de

Istruzioni di montaggio

1.5 Apporto della zavorra necessaria

Il Fallnet®SR assemblato viene ora riempito e ricoperto con la

zavorra (costituita ad es. da un substrato Zincoterra o ghiaia

16/32 mm); per i requisiti vedi 0.3 Indicazioni fondamentali.

2. Adattamento alle specifiche dell‘oggetto

In caso di necessità il Fallnet®SR offre la possibilità di

adattare il formato standard predeterminato (2,00×2,67 m)

alle effettive condizioni costruttive.

Rappresentazione schematica del punto di ancoraggio

centrale coi quattro gruppi di griglie preassemblati (ognuno

di 1,00×1,33 m).

Spostamento in caso di ostacoli

2,67 m

2,00 m

Spigolo di caduta a terra

min.

2,50 m

Sganciando gli elementi singoli a griglia è possibile, ad

esempio, integrare elementi costruttivi verticali, oppure venti-

latori e scarichi. A tale scopo occorre controllare che il punto

di ancoraggio non sia posizionato nelle due file esterne degli

elementi a griglia. Inoltre il punto di ancoraggio deve essere

posizionato al centro di un elemento a griglia (0,33×0,33 m) e

dietro al punto di ancoraggio devono essere presenti almeno

20 elementi a griglia installati nella direzione del carico. Si

consiglia di affidare all‘ufficio tecnico di ZinCo la progettazio-

ne o la verifica di una posa di questo genere, la quale non è

considerata come posa standard.

3.1 Completamento, targhetta di identificazione

Assicurarsi che tutte le operazioni siano state eseguite corretta-

mente e che la targhetta di identificazione sia chiaramente e

permanentemente visibile. Devono essere utilizzati solamente

i punti di ancoraggio identificati con una targhetta.

3.2 Documentazione di montaggio

Con la documentazione di montaggio si fornisce al committente

la prova che il montaggio è stato effettuato in modo professionale.

Si tratta inoltre della base irrinunciabile per un successivo controllo

del dispositivo di ancoraggio/dei dispositivi di ancoraggio Fallnet.

Presso il produttore è disponibile un modello di documentazione

di montaggio in formato PDF.

Al termine del montaggio dovranno essere consegnate le copie

della documentazione di montaggio al committente, e dovranno

essere conservate presso l‘oggetto per un controllo successivo

di Fallnet.

Informazioni minime contenute nella documentazione di

montaggio:

- Indirizzo oggetto

- Azienda che ha effettuato il montaggio

- Montatore responsabile

- Numeri di serie Fallnet

- Informazioni sul carico (tipo di materiale di riempimento,

peso di carico a secco, allegare eventuale documento

di trasporto)

- Progetto di posa (si prega di inserire anche i numeri di serie)

Il progetto di posa dovrebbe essere esposto in modo ben

visibile a tutti presso il cantiere, per esempio in corrispondenza

dell‘uscita sul tetto

Approvazioni da parte del responsabile del montaggio

(firmato da questi)

- Le istruzioni di installazione di Fallnet sono state rispettate

- Esecuzione come da progetto

- I requisiti relativi al carico minimo sono stati rispettati

- Documentazione fotografica, in particolare di dettagli

invisibili al termine dell‘intervento.

3.3 Consegna dei documenti Fallnet®al costruttore/

proprietario

Nella fornitura sono compresi i seguenti documenti per cui

sussiste l‘obbligo di consegna:

- Istruzioni di montaggio e di impiego

- Documento di controllo. Inserire il numero/i numeri di

serie del Fallnet®indicato/i sulla targhetta di identifica-

zione posta direttamente sul prodotto. Fallnet®SR deve

essere regolarmente sottoposto a controlli (per ogni

prodotto un Documento di controllo, tuttavia possono

essere raggruppati in un solo Documento di controllo

tutti i numeri di serie di un progetto costruttivo).

Inoltre deve essere consegnata la seguente documentazione:

- Documentazione di montaggio

- Progetto generale

3.4 Domande

In caso di domande sul corretto impiego o montaggio dei

prodotti oppure si desidera avere maggiori informazioni sul

proprio specifico oggetto, contattare l‘azienda ZinCo GmbH.

Il vostro tetto protegge edifici, installazioni e altri beni. Per poter

contare su un tetto affidabile nel tempo, esso dovrà essere

realizzato a regola d’arte ed essere sottoposto periodicamente a

manutenzione ed eventuali riparazioni. Per questo è fondamentale

che tutti gli interventi di manutenzione da eseguire sulla coper-

tura del tetto siano realizzati in condizioni di sicurezza. Anche il

costruttore e il committente e i futuri proprietari hanno l’obbligo

di rispettare tutte le norme in materia di protezione sul lavoro

previste per i lavori sui tetti.

2,67 m

Rappresentazione schematica (standard)

Spigolo di caduta a terra

Copertura con materiale sfuso

su una fascia di almeno 50 cm

esternamente alle griglie

48 Elementi a griglia,

ognuno di dimensione

0,33×0,33 m

Punto di ancoraggio

con foro di ancoraggio

min

2,50 m

2,00 m

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Germania

Tel. +49 (0) 7022 6003-0 ∙ E-Mail: [email protected] ∙ www.zinco.de

Fallnet®SR rappresenta un dispositivo di ancoraggio anti-

caduta per la messa in sicurezza di persone che operano su

tetti e coperture piani, realizzato conformemente alla norma

EN 795:2012 tipo E.Esso viene utilizzato in combinazione

con una zavorra costituita da un materiale di riempimento adatto

(ad esempio, soluzione a verde pensile, substrato o ghiaia).

1.Fallnet®SR – componenti del sistema:

a. Punto di ancoraggio

Completamente preassemblato in fabbrica, composto da

asola di ancoraggio, supporto alto ca. 175 mm e piastra di

base in metallo, dimensione 0,75×0,75 m, con linguette di

arresto verticali. La targhetta di identificazione (con numero di

serie) è applicata saldamente sull‘asola di ancoraggio.

b. Base di assorbimento del carico, 2,00×2,67 m

Costituita da quattro elementi grigliati preassemblati, di

dimensione 1,00×1,33 m ciascuno. Uno degli elementi è

contrassegnato e munito di dispositivo per il posizionamento

standard del punto di ancoraggio. In totale 48 elementi singoli

(0,33×0,33 m) con un sistema di connessione a innesto

nella zona circostante. Altezza ca. 30 mm.

c. Documenti

Nella fornitura sono compresi i seguenti documenti per cui

sussiste l‘obbligo di consegna:

- Istruzioni di montaggio e di impiego

- Documento di controllo. Inserire il numero/i numeri di

serie del Fallnet®indicato/i sulla targhetta di identifica-

zione posta direttamente sul prodotto. Fallnet®SR deve

essere regolarmente sottoposto a controlli.

Inoltre deve essere consegnata la seguente documentazione:

- Documentazione di montaggio

- Progetto generale

2. Ambito e requisiti per l’utilizzo

Fallnet®SR deve essere impiegato solo conformemente alla

destinazione d’uso quale dispositivo di ancoraggio per la

protezione individuale. Fallnet®SR non deve essere utilizza-

to per sollevare carichi o legare oggetti. Non devono essere

apportate modifiche o aggiunte ai componenti del sistema

senza previa autorizzazione scritta del produttore.

Inoltre deve essere osservato quanto segue:

- Fallnet®SR deve essere usato al massimo da 1 persona

(max. 100 kg, equipaggiamento compreso).

- È consentito l’impiego con un’inclinazione massima del

tetto di 5°.

- Deve essere montato su un supporto adatto, cioè su

un tessuto non tessuto filtrante (struttura multistrato)

oppure su un feltro o uno strato di protezione (struttura

monostrato); vedi Istruzioni di montaggio.

Importante: è necessario che vi sia sempre un contatto

diretto con la zavorra (materiale di riempimento).

Il dispositivo di ancoraggio Fallnet®SR va posato con una

distanza minima di 2,50 m dal bordo di caduta a terra.

- La distanza minima dal suolo (altezza di caduta) deve

essere tale che un’eventuale caduta non causi una collisione

contro il suolo e che sia possibile un’oscillazione libera.

La distanza minima dal suolo (potenziale superficie/oggetto

d’impatto) risulta dalla porzione di cavo che passa al di

sopra dello spigolo di caduta a terra (= la maggiore

Istruzioni di impiego

lunghezza possibile del sistemi di collegamento verso lo

spigolo di caduta a terra – la minore lunghezza possibile

del cavo perpendi colarmente allo spigolo di caduta a

terra), dall’altezza della persona messa in sicurezza, dalla

distanza di estensione del cavo e dell’imbragatura, dalla

distanza di apertura dell’ammortizzatore di caduta,

spostamento del dispositivo di ancoraggio

(massimo 1,0 m) e da 1,0 m quale distanza di sicurezza.

- In caso di caduta in determinate circostanze può

verificarsi una “oscillazione”. Pertanto occorre fare

attenzione che non si frappongano parti costruttive

(esempio balconi, pensiline ecc.), in modo da evitare

un urto con esse

- Deve essere utilizzato solo con un “equipaggiamento di

protezione individuale” idoneo per l’utilizzo orizzontale.

Questo dispositivo di protezione individuale (DPI), realizzato

conformemente alla norma EN 363 (non facente parte del

dispositivo di ancoraggio Fallnet®) deve comprendere i

seguenti componenti:

- imbragatura conforme alla norma EN 361

- ammortizzatore di caduta conforme alla norma EN 355 o

dispositivo di sicurezza per i lavori in altezza conforme alla

 normaEN360,(forzediritenzionerispettivamente≤6,0kN)

- mezzi di aggancio conformi alla norma EN 354,

- elementi di collegamento (moschettoni) conformi alla

norma EN 362.

Assicurarsi che i diversi componenti del sistema siano compa-

tibili fra loro e che siano adeguati per un impiego orizzontale

e per proteggere da cadute dal bordo del tetto. Devono

essere esclusi potenziali pericoli derivanti dalla combinazione

dei componenti utilizzati (in particolare l’ammortizzatore di

caduta conforme a EN 355 e il dispositivo di sicurezza per i

lavori in altezza conforme a EN 360). Prima di utilizzare un

“equipaggiamento di protezione individuale“ anticaduta

consigliamo di rivolgersi al produttore del DPI per una

consulenza. Devono essere rispettate le istruzioni di impiego

fornite dal produttore.

Lunghezza del cavo al di sopra

del bordo di caduta a terra

Spigolo di caduta

a terra

Punto di ancoraggio

+ Caduta libera (lunghezza del cavo

al di sopra del bordo di caduta a terra)

+ Altezza della persona messa in sicurezza

+ Estensione cavo

+ Estensione imbragatura

+ Distanza di apertura ammortizzatore

di caduta

+ Deformazione e spostamento punto di

ancoraggio (max. 1,0m)

+ 1,0 m Sicurezza

________________________________

= Distanza minima dal suolo

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Germania

Tel. +49 (0) 7022 6003-0 ∙ E-Mail: [email protected] ∙ www.zinco.de

I seguenti pericoli possono compromettere la funzione del

dispositivo: per es. azione di spigoli vivi sui mezzi di aggan-

cio, tagli, abrasioni, allentamento della fune, azione di so-

stanze chimiche, elettricità, condizioni climatiche, temperature

estreme, movimento oscillatorio durante la caduta. Per questo

motivo è indispensabile controllare sempre accuratamente i

sistemi di collegamento e assicurare un‘adeguata protezione

dagli spigoli.

L‘utilizzo del dispositivo di ancoraggio in caso di gelo può

avvenire a condizione che il dispositivo di ancoraggio sia

stato montato in condizioni esenti da gelo.

3. Requisiti riferiti all’utilizzo e agli utilizzatori di

Fallnet®SR

Il dispositivo di ancoraggio Fallnet®SR deve essere utiliz-

zato esclusivamente da persone adeguatamente informate

sull‘utilizzo sicuro, in possesso di adeguate e idonee conos-

cenze dal punto di vista delle condizioni di salute (per es.

nessun tipo di alterazione dovuto all‘assunzione di farmaci,

abuso di alcool, problemi cardiaci o di circolazione, ecc.).

All’utilizzatore deve essere impartita l’istruzione sul fatto che

egli è tenuto a effettuare i seguenti controlli visivi e manuali

del dispositivo di ancoraggio precedentemente a ogni utilizzo:

- Resistenza alla trazione manuale e controllo visivo delle

parti in acciaio inox, degli appoggi e dei fori di ancoraggio

visibili.

- Controllo visivo dell’altezza della zavorra.

I segnali di una funzionalità limitata del dispositivo di

ancoraggio possono essere:

- Parti in acciaio inox (appoggi e punti di ancoraggio)

deformate, indebolite, sporche o non nella propria

posizione originaria.

- In caso di sollecitazione manuale del punto di ancoraggio

dovuta alla forza di trazione, esso cede facilmente

- Attorno al punto di ancoraggio viene riscontrata un’altezza

irregolare del materiale di riempimento, ad esempio in

seguito a dispersione per effetto dell’azione dei venti

- Gli elementi a griglia neri sono visibili.

- Oggetti quali blocchi cementizi che presenti nel raggio di

50 cm dal punto di ancoraggio ne potrebbero comprometter

la funzionalità.

In caso di dubbi riguardo alle condizioni di sicurezza o alla

funzionalità, il dispositivo di ancoraggio non dovrà più

essere utilizzato ed è necessario informare il costruttore o

il proprietario.

L‘utilizzo deve essere sospeso finché non viene chiarita

la situazione!

L’utilizzo dei singoli punti di ancoraggio deve avvenire solo

conformemente al rispettivo schema di impiego. Se non è dis-

ponibile uno schema d‘impiego, è comunque necessario re-

golare la lunghezza del sistema di collegamento del DPP in

modo da escludere l‘eventualità di una caduta e di evitare un

impatto causato dall‘oscillazione della fune.

Deve essere presente un piano di misure di salvataggio di cui

deve essere presa visione precedentemente all’utilizzo. In esso

devono essere contenuti tutti i possibili casi di emergenza che

possono verificarsi durante i lavori.

Un controllo sulla funzionalità delle intere installazioni

di sicurezza deve avvenire su iniziativa del costruttore/

proprietario:

1. come minimo una volta l’anno,

2. in caso di necessità, cioè se vi sono dubbi sulla

funzionalità (vedi “Segnali di una funzionalità limitata”)

3. trascorsi 10 anni deve avvenire una verifica dell‘intero

sistema Fallnet®SR da parte del produttore.

La verifica deve essere eseguita esclusivamente da parte

di personale competente e convalidata nel Documento di

controllo. Inoltre deve comprendere le posizioni elencate al

punto „Controlli regolari“ (vedi pagina 27). Una checklist è

disponibile in formato PDF presso il produttore.

Attenzione:

Dopo una caduta il Fallnet®SR deve essere messo immedi-

atamente fuori uso. Non è consentito un ulteriore impiego.

Il prodotto Fallnet®SR deve essere usato esclusivamente per

l’utilizzo e gli impieghi previsti. Il produttore è responsabile

per quanto riguarda le disposizioni di legge relative al prodotto.

Il produttore declina ogni responsabilità nel caso in cui il pro-

dotto sia utilizzato per altri scopi, nonché qualora non siano

state rispettate per intero le istruzioni di montaggio e di utilizzo.

Inoltre segnaliamo espressamente che, indipendentemente dalla

responsabilità del produttore, ZinCo si assume l’eventuale

responsabilità solo nel caso in cui il montaggio avvenga se-

condo la nostra progettazione. Un eventuale montaggio non

eseguito secondo le indicazioni di progettazione di ZinCo

avviene a proprio rischio e pericolo. Se il dispositivo di

ancoraggio Fallnet®SR viene venduto in un paese estero,

all‘installatore/utilizzatore devono essere messe a disposizione le

istruzioni di montaggio e di impiego e il documento di con-

trollo nella rispettiva lingua.

4. Marcatura

Produttore: Zinco GmbH Tipo: Fallnet®SR

Norma: EN 795:2012 tipo E

Anno di fabbricazione: Data di produzione (anno)

Nr. di serie: .................

max 1 persona: numero massimo di utilizzatori

Organismo notificato per la certificazione

essere osservate le Istruzioni di impiego

empiegare il dispositivo di protezione anticaduta

solo con ammortizzatore di caduta

5. Dati relativi al produttore e all’ente certificatore

Produttore:

ZinCo GmbH, Lise-Meitner-Strasse 2,

72622 Nuertingen, Germania

Tel. +49 (0) 7022 6003-0, E-Mail: info@zinco-greenroof.com,

www.zinco-greenroof.com

Ente certificatore:

DEKRA EXAM GmbH, Dinnendahlstr. 9, 44809 Bochum,

Germania

Organismo notificato N.B. 0158

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Alemania

Tel. +49 (0) 7022 6003-0 ∙ E-Mail: [email protected] ∙ www.zinco.de

- placa absorbedora de carga (2,00×2,67 m) compuesta

de cuatro elementos modulares preensamblados.

Advertencia importante:

Llamamos expresamente la atención sobre que, independiente-

mente de la responsabilidad civil por los daños causados por

productos defectuosos, ZinCo asume la responsabilidad del

asesoramiento sólo en el caso de que se efectúe el montaje

conforme a nuestra planificación. Un montaje sin la planificación

por ZinCo tiene lugar a propio riesgo. Independientemente

de lo dicho, tienen que observarse imprescindiblemente las

instrucciones de montaje, así como las instrucciones de uso.

Antes del montaje del dispositivo de anclaje Fallnet®SR se

deberán revisar los siguientes puntos:

0.1 Volumen/estado de suministro de los componentes

del sistema

A controlar: ¿Está el suministro completo y en un estado

impecable?

Importante: Los suministros incompletos, defectuosos o

deficientes tienen que reclamarse inmediatamente.

El suministro por Fallnet®SR está compuesto por:

- punto de anclaje

Instrucciones de montaje

1. placa base con pestañas

de encaje

2. apoyo

3. ojal de anclaje

4. distintivo de identificación

1,33 m

1,00 m

5. cuatro elementos

modulares preensam-

blados 1,00 × 1,33 m

6. marcado y preparación

para el posicionamiento

de los puntos de anclaje

individuales

0.2 Comprobación de la situación inicial

Antes de comenzar con el montaje se tiene que comprobar

si la construcción de la cubierta es suficientemente resistente

para la carga que va a soportar, si tiene la impermeabilización

y en ese caso la protección antirraíz, si la infraestructura de

Fallnet®SR se puede colocar totalmente plana y según indi-

caciones del fabricante y si la inclinación no es superior a 5°

(= 8.8 %). Antes del montaje se tienen que aclarar las dudas

existentes. La superficie debe estar libre de suciedad, de aceite

y de musgo o líquenes antes de instalar Fallnet®SR. Si es

necesario, se debe p. ej. barrer la superficie.

0.3 Datos elementales

La instalación del Fallnet puede por ejemplo efectuarse:

- sobre la capa protectora encima de la impermeabilización

(por ejemplo Manta protectora SSM 45 de ZinCo en un

ajardinamiento monocapa)

- sobre un filtro del sistema (en caso de un cultivo multicapa)

- alrededor del punto de anclaje (radio min. 0.5 m) no debe

haber objetos (p.ej. adoquines de hormigón) que impidan

el correcto funcionamiento del apoyo.

- se debe asegurar de que el material a granel que hay que

colocarse en el Fallnet® SR como lastrado se extiende al

menos 50 cm más allá de los cuatro bordes de los elementos

modulares.

Importante:

¡Se requiere siempre un contacto directo con la carga (material

a granel)! Con un material a granel apropiado se tienen que

rellenar y cubrir toda la superficie del Fallnet®SR (protección

contra rayos ultravioleta).

Esto puede hacerse con Zincolit o bien substrato Zincoterra o

con un material a granel comparable. ¡Se puede instalar hasta

una pendiente de tejado de 5 grados (8.8 %) máximo!

La carga requerida (peso en seco) para el Fallnet® SR es como

mínimo 110 kg/m². Esta debe aumentarse a 130 kg/m²

cuando la pendiente de la cubierta es más del 2° (3.4 %) y si

es posible una caída en la dirección de la pendiente.

Si el Fallnet®SR se integra en un ajardinamiento de cubiertas,

alrededor del punto de anclaje se tiene que preveer una franja

de gravilla de 30 cm de ancho como mínimo, para hacerlo

localizable.

1.1 Colocación a medida y posicionado del punto de

anclaje

Con la ayuda de una planificación de la situación de la su-

pervisión de cubiertas, se dimensiona la posición del punto de

anclaje. Aquí hay que tenerse en cuenta que el ojal de anclaje

tenga una distancia mínima de 2,50 m al borde de caída.

1.2 Conexión de los elementos modulares marcados

con el punto de anclaje

Hay que colocar la abertura perforada del centro del elemento

en color de la unidad de elementos modulares preensam-

blados (1,00 × 1,33 m), por encima del punto de anclaje y

encajarlo haciendo presión suavemente con el pie. De manera

que se asiente toda su superficie sobre la placa base y que

sus pestañas verticales encajen por la parte exterior del

elemento modular adyacente en color negro.

1.3 Colocación de los elementos modulares y del

punto de anclaje

Los elementos modulares y el punto de anclaje son posicio-

nados en el punto medido (ver 1.1).

1.4 Conexión de los cuatro elementos modulares

Después se enchufan los tres grupos modulares que quedan

entre sí de modo que el punto de anclaje se halle en el centro

de la superficie modular enchufada. En total, las unidades de

elementos modulares preenchufadas dan como resultado una

placa unida de 5,3 m² aproximadamente. El Fallnet®SR debe

de estar posicionado por completo sobre una superficie plana.

Todos los puntos de enchufe tienen que estar encajados. Los

elementos encajados pueden desencajarse, si hace falta, dando

algunos golpes de martillo. Se tienen que cambiar los elementos

defectuosos.

ZinCo GmbH ∙ Lise-Meitner-Strasse 2 ∙ 72622 Nuertingen ∙ Alemania

Tel. +49 (0) 7022 6003-0 ∙ E-Mail: [email protected] ∙ www.zinco.de

Desplazamiento en caso de impedimientos

2,67 m

2,00 m

Borde de caída

mín.

2,50 m

Instrucciones de montaje

1.5 Colocación de la carga requerida

Con un material a granel apropiado se tienen que rellenar y

cubrir toda la superficie del Fallnet® SR (por ejemplo con

substrato Zincoterra o también gravilla 16/32 mm).

Predisposiciones ver 0.3 datos elementales.

2. Adaptación a las particularidades específicas del

objeto

Fallnet®SR ofrece la posibilidad de adaptar a las particulari-

dades constructivas, si hace falta, a la forma 2,00 × 2,67 m

prescrita en el estándar.

2,67 m

Representación esquemática (estándar)

Borde de caída

Recubrimiento con material a granel

hasta 50 cm más allá de los elementos

modulares, como mínimo.

48 Elementos

modulares de

33 ×33 centímetros

Punto de anclaje con

ojal de anillo

mín.

2,50 m

2,00 m

Representación esquemática de la colocación estándar del

punto de anclaje en posición media con los cuatro elementos

preensamblados (de 1,00 × 1,33 m).

Cambiando los elementos modulares individuales se pueden

encajar los elementos y los vanos de la cubierta separados.

Hay que tener aquí en cuenta que no está permitido que el

punto de anclaje se posicione en las dos filas exteriores de

elementos modulares. Además, el punto de anclaje tienen que

hallarse en el centro de un elemento modular (0,33 × 0,33 m)

y, como mínimo, 20 elementos modulares en la dirección de

la carga detrás del punto de anclaje. Se recomienda que en

estos casos de colocación no estandarizados se deje hacer la

planificación o bien la revisión al taller de ingeniería de ZinCo.

3.1 Acabado, distintivo de identificación

Hay que convencerse de que todos los trabajos fueron ter-

minados reglamentariamente y que fueron colocados de un

modo bien visible y duradero el distintivo de identificación.

Está permitido usar los puntos de anclaje sólo si están marca-

dos con un distintivo.

3.2 Documentación de instalación

La documentación de instalación es una prueba para el cliente

que la instalación se ha realizado correctamente y profesional-

mente. Esta documentación es también una base esencial para

la inspección posterior del/de los dispositivo(s) de anclaje Fall-

net. El fabricante facilita una copia de la documentación de in-

stalación en formato PDF.

Al finalizar la instalación, las copias del documento se deben

entregar al cliente y deben permanecer en el edificio para

futuras inspecciones en caso de caída.

La siguiente información es requisito mínimo en la docu-

mentación de instalación:

- dirección de la propiedad

- empresa de instalación

- técnico responsable de la instalación

- números de serie Fallnet

- detalles de la carga (qué material a granel, peso de la

carga, incluyen albarán de entrega, cuando corresponda)

- plan de instalación (por favor incluya números de serie

aquí también)

El plan de instalación debe ser colocado en el edificio donde se

vea claramente, por ejemplo, en el punto de acceso al techo

Declaración por el técnico responsable de la instalación (firma)

- se ha adjuntado el manual de instalación Fallnet

- la instalación se llevó a cabo como estaba previsto

- especificaciones sobre la carga mínima se han adjuntado

- documentación fotográfica, en particular, de los detalles

que ya no son visibles después de la instalación.

3.3 Entrega de los documentos Fallnet®SR al cliente/

propietario

En el volumen del suministro están contenidos los siguientes

documentos que deben ser entregados al cliente:

- Instrucciones de montaje y de uso

- Tarjeta de control. Por favor inscribir el número de serie

del Fallnet. Lo encontrará en el distintivo de identificación

posicionada en el producto. El Fallnet®SR tiene que revisarse

con regularidad. Para cada producto recibirá una tarjeta

de control, pero también podrá anotar todos los números

de serie de la obra en una tarjeta de control.

Además también debera entregarse:

- documentación de instalación

- plano oficial de situación geográfica

3.4 Preguntas

Si tienen que hacernos alguna pregunta al respecto, si no

está seguro del uso/montaje de los productos o desea infor-

maciones más detalladas para el objeto concreto, entonces

tienen que dirigirse al taller de ingeniería de ZinCo GmbH.

Instrucciones de uso

Su techo protege el edificio, las instalaciones y el mobiliario

y los valores. Para que su alegría de tener una cubierta fun-

cional sea duradera, tiene que haber sido hecha reglamen-

tariamente y ser mantenida y conservada en intervalos regu-

Other manuals for Fallnet SR

Table of contents

Languages:

Other Zinco Safety Equipment manuals

Zinco

Zinco Fallnet SR Quick guide

Popular Safety Equipment manuals by other brands

Dromex

Dromex DFA-PN21 manual

Ultra-safe

Ultra-safe US-HN8 User instruction manual

Bettersafe

Bettersafe Walk Angel Installation & technical manual

Carl Stahl Kromer

Carl Stahl Kromer 7200 operating instructions

B-Safety

B-Safety SILENTO MULTA Operation manual

ABS Safety

ABS Safety Lock Loop installation manual

Omron

Omron F3SG RE Series user manual

Petzl

Petzl TRAC CLUB manual

Spanset

Spanset SENTINEL HARNESS Instructions for use

LintAlert

LintAlert ALRT31 installation manual

Aquasafe

Aquasafe WSL25 Pro instruction manual

SECUMAR

SECUMAR 4001S quick start guide

Horizon Signal

Horizon Signal SQ2-T user manual

TRQ

TRQ EYE-3W manual

Siemens

Siemens LFS1 Series manual

Horizon Signal

Horizon Signal SQ2 user manual

Daniamant

Daniamant Dan WL3-2 Installation and maintenance instructions

Klein Tools

Klein Tools KONSTRUCT Series instructions

Zinco Fallnet SR Installation instructions

Popular Safety Equipment manuals by other brands
