Zotac ZBOX series User manual

Copyright© 2012 ZOTAC International (MCO) Limited. All Rights Reserved
No part of this manual, including the products and software described in it, may be reproduced,
transmitted, transcribed, stored in a retrieval system, or translated into any language in any
form by any means, without the express written permission of ZOTAC International (MCO)
Limited.
Product warranty or service will not be extended if: (1) the product is repaired, modied
or altered, unless such repair, modication or alteration is authorized in writing by ZOTAC
International (MCO) Limited, or (2) the serial number of the product is daZBOXed or missing.
ZOTAC INTERNATIONAL (MCO) LIMITED PROVIDES THIS MANUAL “AS IS” WITHOUT
WARRANTY OF ANY KIND, EITHER EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED
TO THE IMPLIED WARRANTIES OR CONDITIONS OF MERCHANTABILITY OR FITNESS FOR
A PARTICULAR PURPOSE. IN NO EVENT SHALL ZOTAC INTERNATIONAL (MCO) LIMITED
BE LIABLE FOR ANY INDIRECT, SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAZBOXES
(INCLUDING DAZBOXES FOR LOSS OF PROFITS, LOSS OF BUSINESS, LOSS OF USE OR DATA,
INTERRUPTION OF BUSINESS AND THE LIKE), EVEN IF PC PARTNER HAS BEEN ADVISED
OF THE POSSIBILITY OF SUCH DAZBOXES ARISING FROM ANY DEFECT OR ERROR IN THIS
MANUAL OR PRODUCT.
SPECIFICATIONS AND INFORMATION CONTAINED IN THIS MANUAL ARE FURNISHED FOR
INFORMATIONAL USE ONLY, AND ARE SUBJECT TO CHANGE AT ANY TIME WITHOUT NOTICE,
AND SHOULD NOT BE CONSTRUCTED AS A COMMITMENT BY ZOTAC INTERNATIONAL
(MCO) LIMITED. ZOTAC INTERNATIONAL (MCO) LIMITED ASSUMES NO RESPONSIBILITY
OR LIABILITY FOR ANY ERRORS OR INACCURACIES THAT MAY APPEAR IN THIS MANUAL,
INCLUDING THE PRODUCTS AND SOFTWARE DESCRIBED IN IT.
Products and corporate names appearing in this manual may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identication or
explanation and to the owner’s benet, without intent to infringe.
NVIDIA® is a trademark of NVIDIA® Corporation
Windows® is a trademark of Microsoft® Corp.

Quick Start Guide (EN) .............................................................................................
快速启动指南 (CNS) ...............................................................................................
Kratke upute (HR) ....................................................................................................
Rychlá příručka (CZ) ...............................................................................................
Schnellanleitung (DE) .............................................................................................
Guía Rápida de Funcionamiento (ESP) ...................................................................
Guia de Arranque Rápido (LA) ................................................................................
Guide d’installation rapide (FRA) ...........................................................................
Gyors Üzembehelyezési Tanácsadó (HUN) ............................................................
Buku Petunjuk (IND) .........................................................................................
Guida di Installazione Rapida (IT) ...........................................................................
クイックスタートガイド (JP) ................................................................................
요약안내º¬ (KR) .....................................................................................................
Instrukcja Szybkiej Instalacji (PL) ..........................................................................
Guia de Arranque Rápido (POR) ...........................................................................
Руководство по установке (RU) ..........................................................................
Rýchla príručka (SK) ...........................................................................................
Hızlı Kullanım Klavuzu (TR) ...................................................................................
Посібник із швидкого встановлення (UA) ..........................................................
Table of
Contents
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
1
W W W . Z O T A C . C O M

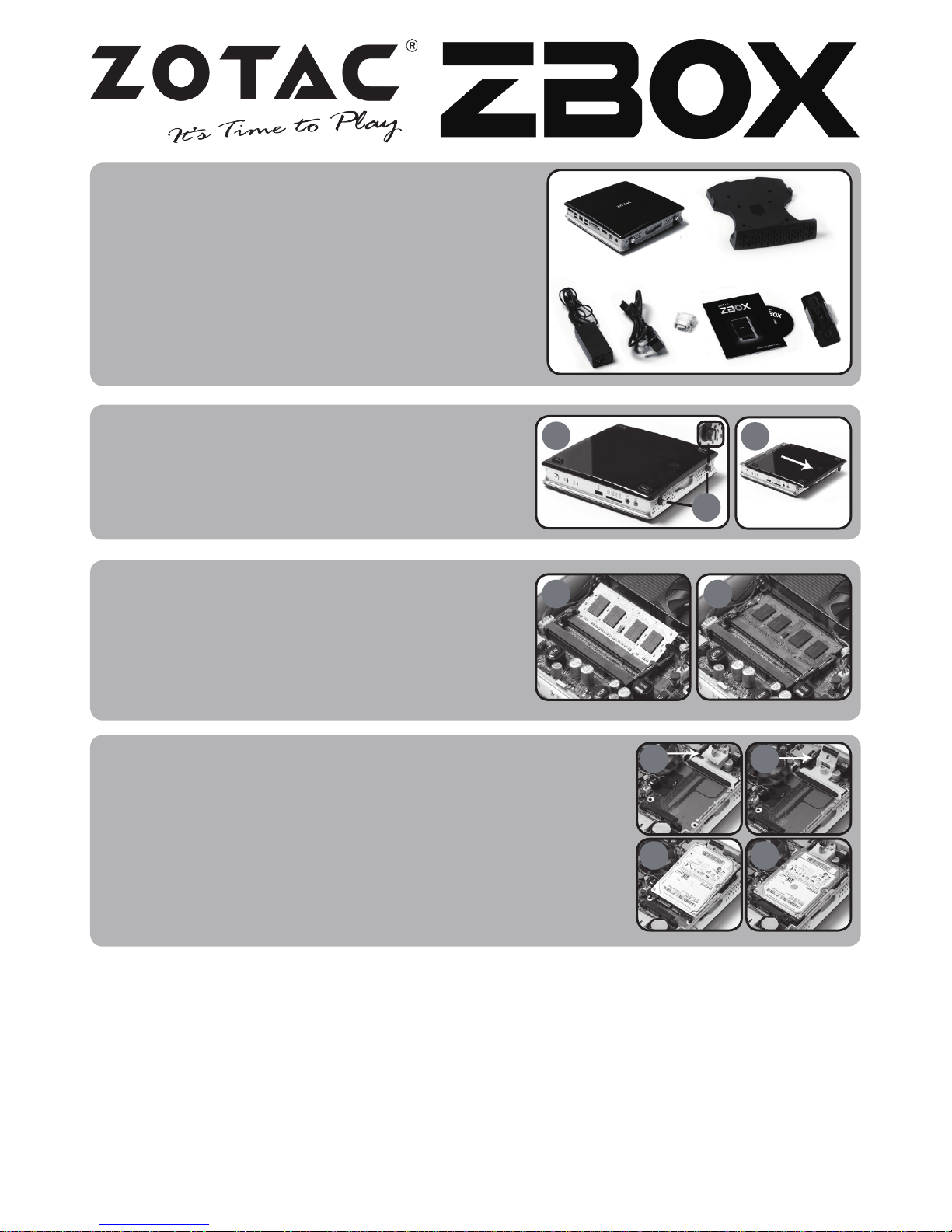

Package contents
• 1 x ZOTAC ZBOX
• 1 x Stand
• 1 x VESA mount
• 4 x mount screws
• 1 x AC Adapter
• 1 x Power Cord
• 1 x Warranty Card
• 1 x User Manual
• 1 x Driver DVD
• 1 x DVI-to-VGA adapter (optional)
Customizing your ZOTAC ZBOX
1. Lay the ZOTAC ZBOX on a at surface with the
rubber feet facing upwards.
2. Locate the two thumb screws and remove.
3. Slide the cover off the ZOTAC ZBOX in the direction
of the arrow.
3
1
2
Installing memory modules
1. Locate the SO-DIMM memory slots and insert
a SO-DIMM memory module into the slot at a 45
degree angle.
(Note: If the ZOTAC ZBOX has two SO-DIMM slots insert a
module into the lower slot rst)
2. Gently press down on the memory module until it
locks into place by the arms of the memory slot.
21
Installing a hard disk
1. Locate the hard disk bracket and remove the thumb
screw.
2. Lift up on the plastic ap.
3. Insert a 2.5-inch SATA hard disk into the bracket at a
45 degree angle and gently slide into the connector.
4. Lower the plastic ap and reinstall thumb screw.
1 2
3 4
2

Quick Start Guide
EN
Front panel
1. Headphone/Audio
Out jack
2. Microphone jack
3. Memory card
reader (MMC/
SDHC/SD/MS/MS
Pro/xD)
4. USB 2.0 port
5. Hard drive LED
6. Power button
1 2 3 4 5 6
Setting up your ZOTAC ZBOX
1. Select your ZOTAC ZBOX position
i. Place ZOTAC ZBOX sideways
ii. Install ZOTAC ZBOX on the stand
iii. Mount ZOTAC ZBOX to a monitor
2. Connect USB devices
3. Connect to a network
4. Connect a display
5. Connect power cable
6. Turn on the system
7. Install operating system
6
5
23
4
1
iii iii
Rear panel
1. eSATA
2. USB 3.0 ports
3. LAN (RJ45) port
4. USB 2.0 ports
5. DVI port
6. HDMI port
7. Optical S/PDIF output
8. Power input (DC19V)
3
1 2 3 5 6 74 8
W W W . Z O T A C . C O M

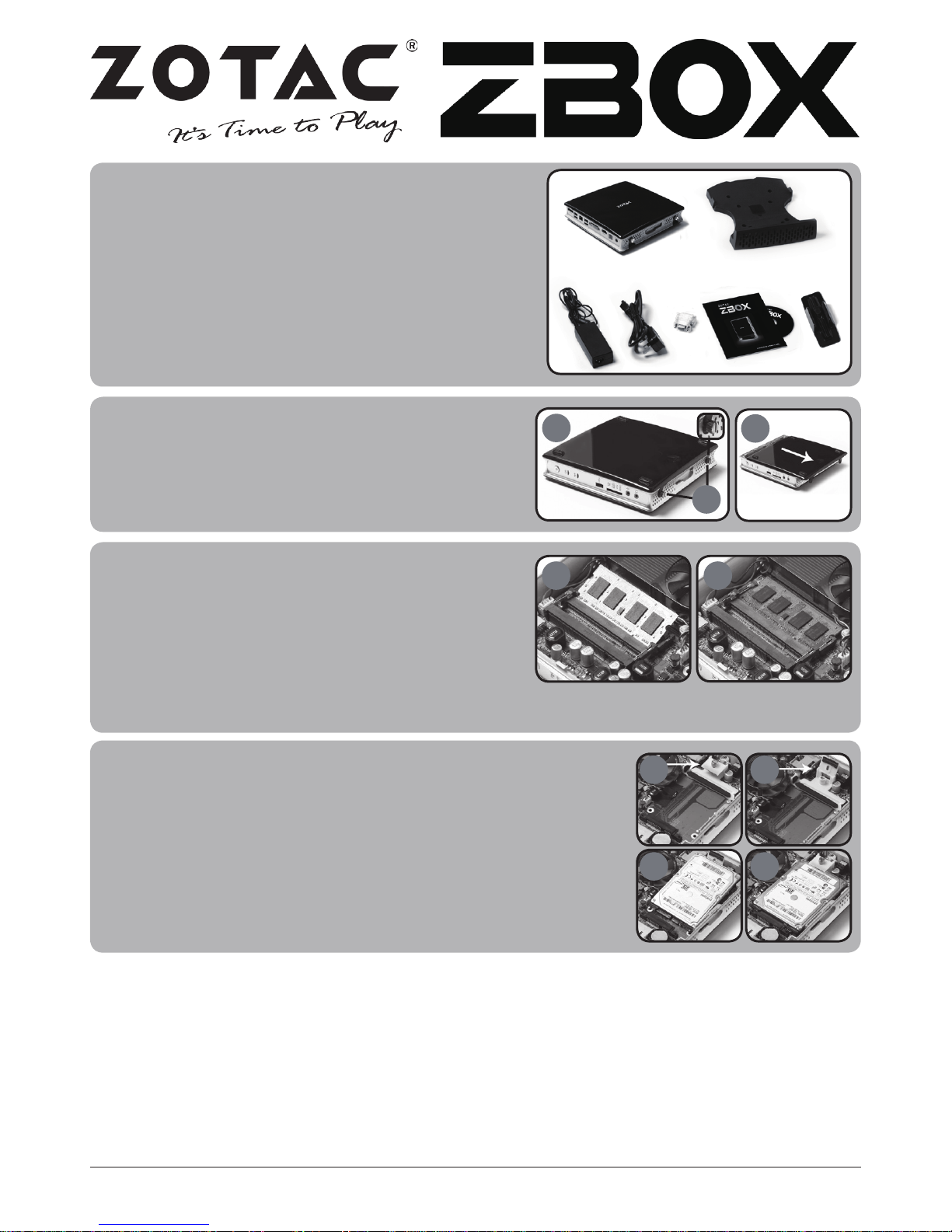

内含
• 1 x 索泰 ZBOX
• 1 x 直立安装架
• 1 x 显示器模式安装支架
• 4 x 安装螺丝
• 1 x AC电源适配器
• 1 x 电源线
• 1 x 保修卡
• 1 x 用户使用手册
• 1 x 驱动光盘
• 1 x DVI-VGA转接头（选购）
DIY你的索泰 ZBOX
1. 把索泰ZBOX平放在桌面上，并使四个橡胶脚垫朝上。
2. 找到两颗手拧螺丝并卸掉。
3. 按照图示方向移除索泰ZBOX的侧盖。
3
1
2
安装内存模块
1. 找到SO-DIMM插槽，以斜45度把内存插到SO-DIMM插
槽中。
（注意：如果索泰 ZBOX有两个SO-DIMM插槽，请把内存安装在
PCB上的第一个插槽）
2. 小心的把内存按入插槽中，直到内存被插槽的固定扣
子锁定。
21
安装硬盘
1. 找到安装底座并卸掉硬盘支架上的螺丝。
2. 将支架的盖子打开。
3. 以45度角将硬盘插入硬盘插槽
4. 小心向下按压硬盘，确保安装到位，合上支架盖子并
用螺丝锁定。
1 2
3 4
4

快速启动指南
5
前面板
1. 音频输出接口
2. 麦克风接口
3. 读卡器插槽
(MMC/SD/SDHC/MS/
MS Pro/xD）
4. USB 2.0端口
5. 硬盘指示灯
6. 电源开关
安装你的索泰 ZBOX
1. 为你的索泰ZBOX预留安装位置
i. 平放模式下的索泰 ZBOX
ii. 竖立模式下的索泰 ZBOX
iii.在显示器背后安装模式下的索泰 ZBOX
2. 连接USB设备
3. 连接网络
4. 连接显示设备
5. 连接电源线
6. 打开整机电源
7. 安装操作系统
背板
1. eSATA端口
2. USB 3.0端口
3. 网络（RJ45）端口
4. USB 2.0端口
5. DVI端口
6. HDMI端口
7. 光纤(SPDIF音频)输
出接口
8. 电源输入接口(DC 19V)
CNS
1234 5 6
6
5
23
4
1
iii iii
1 2 3 5 6 74 8
W W W . Z O T A C . C O M

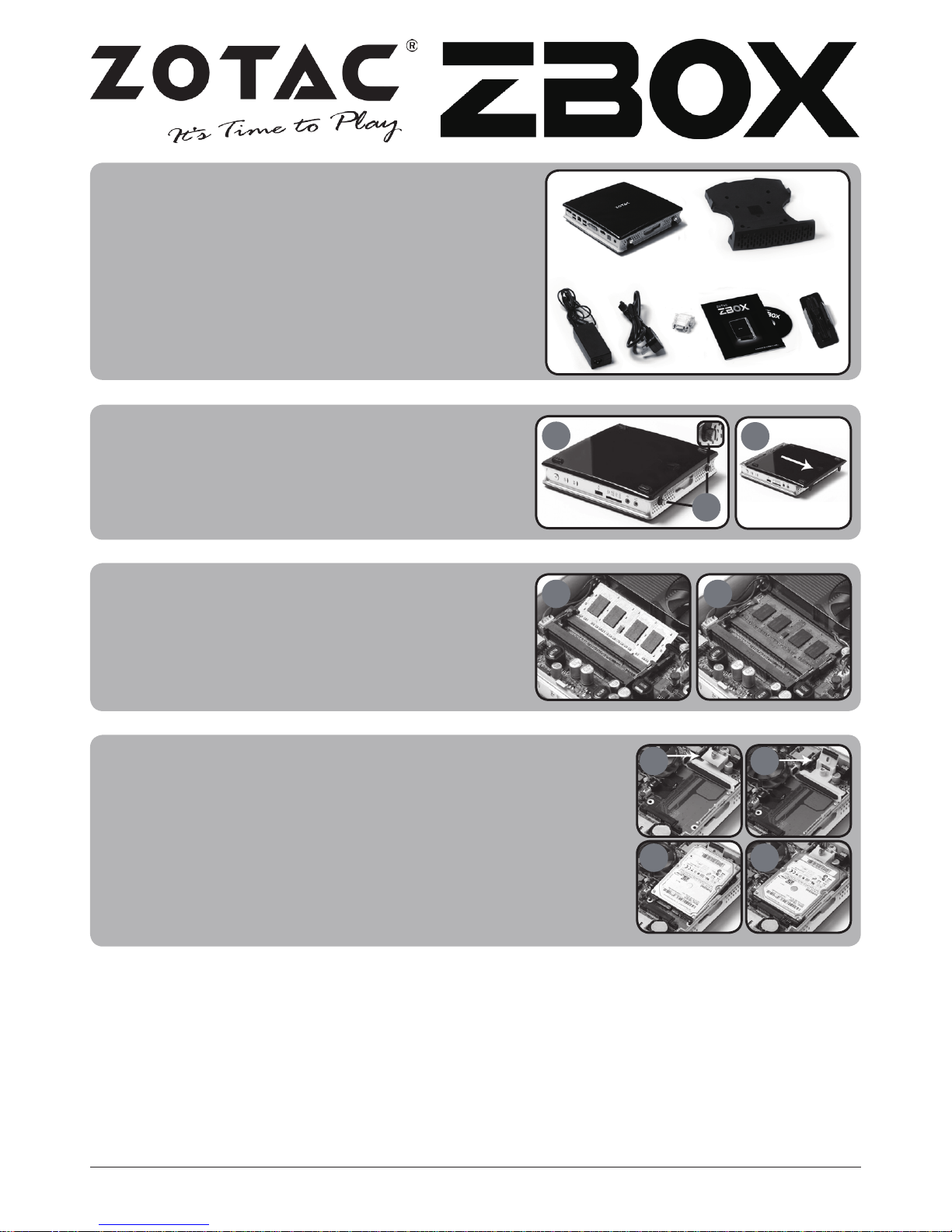

Sadržaj omota
• 1 x ZOTAC ZBOX
• 1 x stalak
• 1 x VESA stalak
• 4 x vijak za pricvrscivanje
• 1 x ispravljac
• 1 x strujni kabel
• 1 x jamstvena kartica
• 1 x korisnicke upute
• 1 x DVD sa uputama
• 1 x adapter DVI-to-VGA (po izboru)
Prilagodba uređaja ZOTAC ZBOX
1. Položite uređaj ZOTAC ZBOX na ravnu podlogu, a
gumene nožice neka budu okrenute nagore.
2. Pronađite dva vijka i odvijte ih.
3. Povucite poklopac u smjeru strelice.
3
1
2
Ugradnja modula memorije
1. Pronađite utore za memoriju SO-DIMM te umetnite
modul memorije SO-DIMM u utor pod kutom od 45
stupnjeva.
(Napomena: Ima li uređaj ZOTAC ZBOX dva utora za memo-
riju SO-DIMM, najprije umetnite modul u donji utor)
2. Lagano pritisnite modul memorije nadolje kako bi se
učvrstio na mjestu.
21
Ugradnja čvrstog diska
1. Pronađite nosač diska i odvijte vijke.
2. Podignite plastični poklopac.
3. Umetnite čvrsti disk SATA veličine 2,5 inča u nosač
pod kutom od 45 stupnjeva i lagano pritisnite konektor.
4. Spustite plastični poklopac i pritegnite vijke.
1 2
3 4
6

Kratki priručnik
7
Prednja ploca
1. Prikljucak za slusalice/
audio izlaz
2. Prikljucak za mikrofon
3. Citac memorijskih kartica
[MMC/SD/SDHC/MS/MS
Pro/xD]
4. USB 2.0 prikljucak
5. Zaruljica cvrstog diska
6. Prekidac za paljenje
Podesavanje ZOTAC ZBOX racunala
1. Odaberite polozaj za Vas ZOTAC ZBOX
i. Postavite ZOTAC ZBOX u vodoravni polozaj
ii. Postavite ZOTAC ZBOX na stalak
iii. Postavite ZOTAC ZBOX na monitor
2. Spojite USB uredjaje
3. Spojite mrezu
4. Spojite monitor
5. Spojite strujni kabel
6. Upalite uredjaj
7. Instalirajte operativni sustav
Straznja ploca
1. eSATA prikljucak
2. USB 3.0 konektori
3. Mrezni (RJ45) prikljucak
4. USB 2.0 konektori
5. VGA/DVI prikljucak
6. HDMI prikljucak
7. Opticki S/PDIF audio izlaz
8. Prikljucak za napajanje
[DC19V]
HR
1 2 3 4 5 6
6
5
23
4
1
iii iii
1 2 3 5 6 74 8
W W W . Z O T A C . C O M

Obsah balení
• 1 x ZOTAC ZBOX
• 1 x Stojan
• 1 x VESA mount
• 4 x Šroubky
• 1 x AC Adaptér
• 1 x Napájecí kabel
• 1 x Záruční list
• 1 x Uživatelský manuál
• 1 x Doplňkové DVD
• 1 x DVI-to-VGA adaptér (v závislosti dle výbavy)
Úprava vašeho zařízení ZOTAC ZBOX
1. Postavte váš ZOTAC ZBOX na rovný povrch
spodní částí horem.
2. Najdete dva šroubky a opatrně je odmontujte.
3. Vysuňte kryt vašeho ZOTAC ZBOX ve směru
naznačeném šipkami.
3
1
2
Instalace paměťových modulů
1. Najdete SO-DIMM paměťové sloty a opatrně do nich
vložte paměťové moduly ve 45° úhlu.
(Upozornění: Jestli váš ZOTAC ZBOX má dvě SO-DIMM
paměťové sloty, vložte první modul nejdříve do spodního slotu.)
2. Následně jemně zatlačte za rohy paměťového modulu,
až pokud pevně nezapadne jistící mechanizmus.
21
Instalace pevného disku
1. Najdete krytku pevného disku a opatrně odmontujte
šroubky.
2. Nazdvihněte za plastovou část.
3. Vložte 2.5“ SATA pevný disk pod 45° úhlem a jemně
zatlačte pro zasunutí konektoru.
4. Zasuňte plastovou část a připevněte šroubky.
1 2
3 4
8

Rychlá příručka
9
Přední panel
1. Zvukový výstup
2. Vstup na mikrofon
3. Čtečka paměťových karet
[MMC/SD/SDHC/MS/MS
Pro/xD]
4. USB 2.0 port
5. Informační LED dioda pro
HDD
6. Tlačítko zapnutí
První kroky se ZOTAC ZBOX
1. Vyberte si umístění pro ZOTAC
ZBOX
i. Položte ZOTAC ZBOX na spodní stranu
ii. Připevněte ZOTAC ZBOX na stojan
iii. Připevněte ZOTAC ZBOX na monitor
2. Zapojte USB zařízení
3. Připojte síť
4. Připojte monitor nebo TV
5. Zapojte napájení
6. Zapněte přístroj
7. Nainstalujte operační systém
CZ
Zadní panel
1. eSATA
2. USB 3.0 porty
3. LAN [RJ45] port
4. USB 2.0 porty
5. VGA/DVI port
6. HDMI port
7. S/PDIF výstup
8. Konektor pro napájení
[DC19V]
1 2 3 4 5 6
6
5
23
4
1
iii iii
1 2 3 5 6 74 8
W W W . Z O T A C . C O M

Verpackungsinhalt
• 1x ZOTAC ZBOX
• 1x Geräteständer
• 1x Monitorbefestigung
• 4x Monitorbefestigungsschrauben
• 1x Netzteil
• 1x Netzkabel
• 1x Garantieschein
• 1x Bedienungsanleitung
• 1x Treiber-DVD
• 1 x DVI-VGA Adapter (Optional)
Konfiguration Ihrer ZOTAC ZBOX
1. Legen Sie die ZOTAC ZBOX auf eine ebene Fläche
mit den Gummifüßen nach oben zeigend.
2. Entfernen Sie die beiden Rändelschrauben.
3. Entfernen Sie die Abdeckung der ZOTAC ZBOX,
indem Sie sie in Richtung des Pfeils schieben.
3
1
2
Installieren von Speichermodulen
1. Sobald Sie den SO-DIMM Speicher-Steckplatz ausndig
gemacht haben, setzen Sie im 45 Grad-Winkel ein
SO-DIMM-Speicherriegel in den Steckplatz ein.
(Hinweis: Falls Ihre ZOTAC ZBOX über zwei SO-DIMM Speicher-
Steckplätze verfügt, setzen Sie bitte einen Speicherriegel zuerst
in den unteren Steckplatz ein.)
2. Drücken Sie vorsichtig den Speicherriegel nach unten
bis er einrastet und von der Steckplatzvorrichtung
gehalten wird.
21
Installieren einer Festplatte
1. Sobald Sie den Festplatten-Schacht ausndig
gemacht haben, entfernen Sie die Rändelschraube
der Festplatten-Halterung.
2. Entfernen Sie die Kunststoff-Klappe.
3. Setzen Sie eine 2,5-Zoll-SATA-Festplatte oder SSD-
Platte in die Halterung ein, indem Sie sie im 45 Grad-
Winkel sanft in die Anschlussvorrichtung einschieben.
4. Setzen Sie die Kunststoff-Klappe wieder ein und
befestigen Sie sie mit der Rändelschraube.
1 2
3 4
10

Schnellanleitung
11
Frontseite
1. Kopfhörer/
Lautsprecher
Ausgang
2. Mikrofon Eingang
3. Kartenleser
[MMC/SD/SDHC/
MS/MS Pro/xD]
4. USB 2.0 Anschluss
5. Festplatten-LED
6. Netzschalter
Inbetriebnahme ZOTAC ZBOX
1. Wählen Sie die ZOTAC ZBOX
Position
i. Horizontal
ii. Vertikal im Geräteständer
iii. Befestigung am Monitor
2. Schließen Sie die USB-Geräte an
3. Schließen Sie das Netzwerkkabel
an
4. Schließen Sie den Monitor an
5. Schließen Sie das Netzteil an
6. Schalten Sie das Gerät ein
7. Installieren Sie ein Betriebssystem
Rückseite
1. eSATA Anschluss
2. USB 3.0 Anschlüsse
3. LAN [RJ45] Anschluss
4. USB 2.0 Anschlüsse
5. VGA/DVI Anschluss
6. HDMI Anschluss
7. Optischer S/PDIF Ausgang
8. Netzteil Anschluss
[DC19V]
DE
1 2 3 4 5 6
6
5
23
4
1
iii iii
1 2 3 5 6 74 8
W W W . Z O T A C . C O M

Contenido
• 1 x ZOTAC ZBOX
• 1 x Stand
• 1 x VESA mount
• 4 x mount screws
• 1 x AC Adapter
• 1 x Power Cord
• 1 x Warranty Card
• 1 x User Manual
• 1 x Support DVD
• 1 Adaptador DVI-a-VGA (opcional)
Customiza tu ZOTAC ZBOX
1. Deja el ZOTAC ZBOX en una supercie plana con el
pie hacia arriba
2. Localiza los dos tornillos y quítalos
3. Desliza la cubierta del ZOTAC ZBOX en la dirección
de la echa
3
1
2
Instalar los módulos de memoria
1. Localiza el slot de memoria SO-DIMM e inserta
el modulo de memoria SO-DIMM en el slot en un
ángulo de 45º
(Nota: Si el ZOTAC ZBOX tiene dos slots SO-DIMM inserta un
módulo en el slot más bajo primero)
2. Presiona hacia abajo el modulo de memoria hasta
que encaje en su lugar correcto.
21
Instalar el disco duro
1. Localiza el bracket del disco duro y quita el tornillo
2. Levanta la tapa de plástico.
3. Inserta el disco duro SATA de 2.5 pulgadas en el
soporte en un ángulo de 45º y deslízalo suavemente
en el conector.
4. Baja la tapa de plástico y vuelve a instalar el tornillo.
1 2
3 4
12

Guía Rápida de Funcionamiento
13
Panel Frontal
1. Headphone/Salida Audio
jack
2. Microfono jack
3. Lector de tarjetas de
memoria
[MMC/SD/SDHC/MS/MS
Pro/xD]
4. Puerto USB 2.0
5. LED Disco Duro
6. Botón de encendido
Configurando tu ZOTAC ZBOX
1. Selecciona tu lugar para la ZOTAC
ZBOX
i. Coloca ZOTAC ZBOX sideways
ii. Install ZOTAC ZBOX on the stand
iii. Mount ZOTAC ZBOX to a monitor
2. Conecta los dispositivos USB
3. Conectalo a la red
4. Conectalo al display
5. Conecta el cable
6. Enciende el sistema
7. Instala el sistema opertaivo
Panel trasero
1. eSATA
2. Puertos USB 3.0
3. PuertoLAN [RJ45]
4. Puertos USB 2.0
5. Puerto VGA/DVI
6. Puerto HDMI
7. Salida Optical S/PDIF
8. Entrada [DC19V]
ESP
1 2 3 4 5 6
6
5
23
4
1
iii iii
1 2 3 5 6 74 8
W W W . Z O T A C . C O M

Contenidos del Paquete
• 1 x ZOTAC ZBOX
• 1 x Soporte
• 1 x Soporte VESA
• 4 x Tornillos de montaje
• 1 x Adaptador de CA
• 1 x Cable de alimentación
• 1 x Tarjeta de garantía
• 1 x Manual del Usuario
• 1 x Soporte ZBOXnético
• 1 x adaptador de DVI-a-VGA (opcional)
Personalización de su ZOTAC ZBOX
1. Apoye su ZOTAC ZBOX sobre una supercie lisa con
las patas de goma mirando hacia arriba.
2. Ubique los dos tornillos mariposa y retire.
3. Deslice en la dirección de la echa la cubierta de la
ZOTAC ZBOX.
3
1
2
Instalación de los módulos de memoria
1. Ubique las ranuras de memoria SO-DIMM e inserte
en la ranura, en ángulo de 45 grados, un modulo de
memoria SO-DIMM.
(Nota: Si ZOTAC ZBOX tuviera dos ranuras SO-DIMM inserte
primero un módulo en la ranura inferior)
2. Presione levemente el módulo de memoria hasta que
encaje en su lugar por los brazos de la ranura de la
memoria.
21
Instalación del disco duro
1. Ubique el soporte del disco duro y retire el tornillo
mariposa.
2. Levante sobre la aleta plástica.
3. Inserte en el soporte en ángulo de 45 grados el disco
duro SATA de 2,5 pulgadas y deslícelo levemente en el
conector.
4. Baje la aleta plástica y vuelva a instalar el tornillo
mariposa.
1 2
3 4
14

Guia de Arranque Rápido
15
Configuración de tu ZOTAC ZBOX
1. Selecciona la ubicación de tu ZOTAC
ZBOX
i. Ubica ZOTAC ZBOX hacia los costados
ii. Instala ZOTAC ZBOX en el soporte
iii. Monta ZOTAC ZBOX a un monitor
2. Conecta los dispositivos USB
3. Conecta a una red
4. Conecta el monitor
5. Conecta el cable de alimentación
6. Enciende la CPU
7. Instala el sistema operativo
Panel trasero
1. eSATA
2. Puertos USB 3.0
3. Puerto LAN [RJ45]
4. Puertos USB 2.0
5. Puerto VGA/DVI
6. Puerto HDMI
7. Salida óptica S/PDIF
8. Entrada de
alimentación [DC19V]
LA
Panel delantero
1. Conector de salida para
auricular/audio
2. Conector para micrófono
3. Lector de la tarjeta de
memoria
[MMC/SDHC/SD/MS/MS
Pro/xD]
4. Puerto USB 2.0
5. LED del disco rígido
6. Botón de encendido
1 2 3 4 5 6
6
5
23
4
1
iii iii
1 2 3 5 6 74 8
W W W . Z O T A C . C O M

Contenu du package
• 1 x ZOTAC ZBOX
• 1 x support
• 1 x Fixation VESA
• 4 x vis de xation
• 1 x adaptateur secteur
• 1 x cable d’alimentation
• 1 x bon de garantie
• 1 x manuel d’utilisation
• 1 x DVD de support
• 1 x Adaptateur DVI-to-VGA (optionnel)
Personnalisez votre ZOTAC ZBOX
1. Posez le ZOTAC ZBOX sur une surface plate avec
les pieds en caoutchouc vers le haut.
2. Enlevez les vis.
3. Faites glisser le cache du ZOTAC ZBOX dans la
direction indiquée par les èches.
3
1
2
Installation de la mémoire
1. Localisez les emplacements mémoire SO-DIMM et
insérez une barrette de mémoire SO-DIMM dans
l’emplacement en commençant avec un angle de 45°.
(Note: Si le ZOTAC ZBOX possède 2 emplacements SO-DIMM,
commencez par le plus bas)
2. Appuyez doucement sur la barrette jusqu’à ce qu’elle
se bloque dans la bonne position en fonction des bras
sur le coté de l’emplacement.
21
Installation du disque dur
1. Localisez l’emplacement disque dur et retirez les
vis.
2. Soulevez le rabat en plastique.
3. Insérez un disque dur SATA 2.5 pouces dans
l’emplacement en commençant avec un angle
de 45° puis faites le glisser doucement vers le
connecteur.
4. Baissez le rabat en plastique et remettez les vis.
1 2
3 4
16

Guide d’installation rapide
17
Paneau avant
1. Prise jack sorties
Casque/audio
2. Prise microcrophone
3. Lecteur de carte
mémoire
[MMC/SD/SDHC/MS/MS
Pro/xD]
4. Port USB 2.0
5. Led Disque Dur
6. Bouton POWER
Installation de votre ZOTAC ZBOX
1. Choisissez la position de votre ZOTAC
ZBOX
i. Posez votre ZOTAC ZBOX à plat
ii. Installez votre ZOTAC ZBOX sur son
support
iii. Installez votre ZOTAC ZBOX à l’arrière
d’un moniteur
2. Connectez des periphériques USB
3. Connectez-vous à un réseau
4. Raccordez votre ZOTAC ZBOX à un
écran
5. Connectez le cable d’alimentation
6. Mettez en marche le sytème
7. Installatez le système d’exploitation
Paneau arrière
1. Port eSATA
2. Ports USB 3.0
3. Port LAN [RJ45]
4. Ports USB 2.0
5. Port VGA/DVI
6. Port HDMI
7. Sorties optique S/PDIF
8. Prise d’alimentation
[DC19V]
FRA
1 2 3 4 5 6
6
5
23
4
1
iii iii
1 2 3 5 6 74 8
W W W . Z O T A C . C O M

Csomag Tartalma
• 1 x ZOTAC ZBOX
• 1 x állvány
• 1 x VESA szerelvény
• 4 x rögzítő csavar
• 1 x AC táp adapter
• 1 x táp kábel
• 1 x Garancia kártya
• 1 x Felhasználói kézikönyv
• 1 x Telepítő DVD
• 1 x DVI-to-VGA adapter (opcionális)
ZOTAC ZBOX összeállítása
1. Fektesse a ZOTAC ZBOX-ot egyenes felületre gumi
lábakkal felfelé.
2. Kerese meg a két szárnyas csavart és csavarja ki
őket!.
3. Csúsztassa le a ZOTAC ZBOX fedelét a nyíl irányíba.
3
1
2
Memória modulok installálása
1. Keresse meg a SO-DUMM memória foglalatokat és
a SO-DIMM memóriát 45 fokos szögben a foglalatba
(ZOTAC ZBOX-ban két SO-DIMM foglalatot talál, az elsőbe
helyezze a memóriát)
2. Óvatosan nyomja le a memória modult, míg az záro
karok rá nem rögzitik.
21
Merevlemez installálása
1. Keresse meg a HDD helyet és csavarja ki a szárnyas
csavarokat.
2. Emelje fel a müanyag lapot.
3. Helyezze be a 2,5” SATA merevlemezt a tartóba 45 fokos
szögben, és csúsztassa be a csatlakozóba.
4. Helyezze vissza a fedő lapot és a szárnyas csavarokat.
1 2
3 4
18
