3A HEALTH CARE HAPPYNEB III User manual

3
YEARS
GUARANTEED
HAPPYNEB III
NEBULIZZATORE
NEBULIZER
INHALATOR
NÉBULISEUR
NEBULIZADOR
PROFESSIONAL

HAPPYNEB III
3
3A HEALTH CARE S.R.L.
Via Marziale Cerutti 90/F, Loc. S. Tomaso
25017 Lonato (BS) - ITALY
Ph. [phone]
Fax [phone]
www.3-a.it
SIMBOLOGIA - SYMBOLS - SYMBOLIQUE - VERWENDETE SYMBOLE - SIMBOLOGÍA
Apparecchio di classe II/Class II/Appareil de classe II/Schutzklasse II/Aparato de clase II.
Apparecchio di tipo BF/Type BF device/Appareil de type BF/Geräteyp BF/Aparato de tipo BF.
Interruttore spento/Switch “OFF”/Interrupteur éteint/Ein-Ausschalter ausgeschaltet/Interruptor apagado.
Interruttore acceso/Switch “ON”/Interrupteur allumé Ein-Ausschalter eingeschaltet/Interruptor encendido.
Corrente alternata/Alternating current/Courant alternatif/Wechselstrom/Corriente alterna.
Non utilizzare l’apparecchio mentre si fa il bagno o la doccia/Never use the unit while having a bath or shower/Ne
pas utiliser l’appareil pendant le bain ou la douche/Das Gerät darf nicht während des Badens oder in der/No
utilizar el aparato mientras se hace el baño o la ducha.
Leggere attentamente le istruzioni prima di utilizzare questo dispositivo/ Carefully read the instructions before using this
device/ Veuillez lire attentivement les instructions avant d’utiliser le dispositif/Vor dem Gebrauch dieser Vorrichtung die
Anleitung aufmerksam lesen/ Leer detenidamente las instrucciones antes de utilizar este dispositivo.

4
IT
SISTEMA COMPATTO PER AEROSOLTERAPIA AD ARIA COMPRESSA
Gentile Cliente,
Il suo nuovo apparecchio per aerosolterapia Happyneb III è un sistema di alta qualità per la cura di asma, bronchite cronica,
ed altre malattie respiratorie. L’aerosol Happyneb III è capace di nebulizzare il farmaco in particelle così piccole da raggiun-
gere anche le aree più profonde dei polmoni per una migliore efficacia terapeutica. L’operazione e utilizzazione dell’appa-
recchio è semplice.Tutti i farmaci liquidi comuni per aerosolterapia possono essere utilizzati. Per comprendere il funzionamento
di questo strumento, La preghiamo di leggere le istruzioni d’uso e di prestare particolare attenzione alle informazioni sulla
sicurezza. Vogliamo che Lei sia soddisfatto/a dell’apparecchio per aerosolterapia Happyneb III. Per ulteriori domande chieda
al Suo farmacista o rivenditore di fiducia.
IMPORTANTI MISURE PRECAUZIONALI
Questo dispositivo deve essere usato esclusivamente come descritto in questo manuale. Il produttore non può essere ritenuto
responsabile di danni causati da un’applicazione non corretta. Il dispositivo non è adatto per anestesia e ventilazione pol-
monare.Il dispositivo deve essere utilizzato solo con gli accessori originali indicati nel manuale di istruzione. Non usare il
dispositivo se si ritiene che sia danneggiato o se si nota qualcosa di strano. Non aprire mai il dispositivo. Questo dispositivo
comprende componenti delicati e deve essere trattato con attenzione. Osservare le condizioni di stoccaggio e funzionamento
descritte nel capitolo «Specifiche tecniche». Proteggere il dispositivo da: - acqua e umidità - temperature estreme - urti e cadute
- contaminazione e polvere - luce solare diretta - caldo e freddo. Utilizzare l’apparecchio solo con farmaci prescritti dal proprio
medico e seguire le istruzioni di dosaggio, durata e frequenza della terapia indicati dal proprio medico. Tutti gli accessori
devono essere usati per una sola persona. Non inclinare l’ampolla nebulizzatrice oltre 60°.
- Apparecchio non adatto all’uso in presenza di miscela anestetica infiammabile con aria, o con ossigeno, o con protossido
d’azoto.
- Apparecchio non protetto contro gli spruzzi.
Non lasciare usare questo dispositivo da bambini senza supervisione, alcune parti sono piccole e potrebbero essere ingerite.
L’utilizzo di questo apparecchio non sostituisce la consultazione dal proprio medico.
PREPARAZIONE E UTILIZZO DELL’APPARECCHIO
Prima di utilizzare l’apparecchio per la prima volta, si raccomanda di pulirlo come descritto nella sezione «Pulizia e
disinfezione».1 Assemblare il kit di nebulizzazione 12 Assicurarsi che tutte le parti siano complete. 2Versare la quantità di
farmaco indicata dal proprio medico nell’ampolla nebulizzatore. Assicurarsi di non eccedere il livello massimo. 3Connettere
il nebulizzatore con il tubo aria 6al compressore 1e inserire il cavo di alimentazione 2nella presa di corrente. 4Per accen-
dere l’apparecchio, premere l’interruttore ON/OFF 3sulla posizione «I». Mettere in bocca il boccaglio 7o appoggiare la
mascherina alla faccia facendo attenzione che copra bocca e naso.
–L’uso del boccaglio migliora l’apporta di soluzione aerosolica del farmaco ai polmoni.
–Utilizzare il boccaglio 7la mascherina per adulti 8o la mascherina pediatrica 9o la forcella nasale 10 come prescritto dal
medico.5Inspirare ed espirare tranquillamente durante il trattamento. Sedere in posizione rilassata con la parte superiore del
corpo dritta. Non sdraiarsi durante l’inalazione. Interrompere l’inalazione in caso di malore.6Dopo aver completato la se-
duta inalatoria come raccomandato dal proprio medico, posizionare l’interruttore ON/OFF 3in posizione «O» per spegnere
l’apparecchio e staccare la spina dalla rete di alimentazione. 7Svuotare il farmaco rimanente dall’ampolla nebulizzatore e
pulire l’apparecchio come descritto nella sezione «Pulizia e disinfezione».
PULIZIA E DISINFEZIONE
Pulire attentamente tutte le componenti e rimuovere residui di farmaco e possibili impurità dopo ogni trattamento. Il vano com-
pressore 1e il tubo dell’aria 6vanno puliti con un panno pulito e umido.
Pulire sempre bene le mani prima di procedere alla pulizia e disinfezione degli accessori.
Non esporre il compressore all’acqua o al calore.
Sostituire il tubo aria per il trattamento quando si passa ad un nuovo paziente o in caso di impurità.
Staccare la spina dalla rete di alimentazione prima della pulizia.
1Vano del compressore
2Cavo alimentazione
3Interruttore ON/OFF
4Comparto filtro aria
5Nebulizzatore Nebjet
6Tubo collegamento aria
7Boccaglio
8Mascherina adulti
9Mascherina pediatrica
10 Erogatore nasale
11 Sostituzione del filtro aria
12 Assemblaggio del kit di
nebulizzazione

5
Pulizia con acqua
Pulire tutti i componenti del nebulizzatore (eccetto il tubo aria) con acqua corrente (max. 60 °C ) per circa 5 minuti
aggiungendo, se necessario, una piccola quantità di detergente seguendo il dosaggio e le limitazioni previste dal produttore
del detergente. Sciacquare accuratamente facendo attenzione che tutti i residui siano rimossi e lasciare asciugare.
Disinfezione
Tutti i componenti (eccetto il tubo aria) possono essere disinfettati con disinfettanti chimici utilizzando dosi e limitazioni previste
dal produttore del disinfettante. I disinfettanti sono generalmente acquistabili in farmacia o presso il proprio rivenditore di
fiducia.
Sterilizzazione a vapore
Tutti i componenti del nebulizzatore (eccetto il tubo aria e le mascherine) possono essere sterilizzati a vapore fino 121 °C<
(20 min.) o 134 °C (7 min.). EN554/ISO11134. L’apparecchio di sterilizzazione deve essere conforme alle norme
EN868/ISO11607 e deve essere adatto alla sterilizzazione a vapore. Dopo la sterilizzazione lasciare sempre raffreddare i
componenti fino a temperatura ambiente prima di un ulteriore uso. Non ripetere il ciclo di sterilizzazione quando i componenti
sono ancora caldi.
MANUTENZIONE, CONSERVAZIONE E SERVIZIO
I pezzi di ricambio posono essere acquistati dal proprio rivenditore di fiducia o in farmacia.
Si consiglia la sostituzione del nebulizzatore dopo max 100 - 120 applicazioni o dopo circa 20 cicli di Sterilizzazione. Veri-
ficare sempre che il filtro sia costantemente pulito e sostituirlo subito se sporco o dopo un massimo di 3 mesi di utilizzo. Filtri di
ricambio vengono forniti con l’apparecchio. Per sostituire il filtro, aprire il comparto del filtro aria 4e cambiare il filtro 11 .
MALFUNZIONAMENTI E AZIONI DA INTRAPRENDERE
L’apparecchio non si accende
Accertare che la spina 2sia ben inserita nella presa di corrente. Accertarsi che l’interruttore ON/OFF 3sia in posizione di
acceso «I». L’apparecchio si è spento automaticamente in seguito a temperatura elevata. Attendere fino a che si sia raffred-
dato e provare di nuovo.
La nebulizzazione è debole o inesistente
Accertarsi che il tubo aria 6sia connesso correttamente ai due estremi. Assicurarsi che il tubo aria non sia schiacciato, piegato,
sporco o ostruito. Se necessario, sostituirlo con uno nuovo. Assicurarsi che il nebulizzatore 5sia correttamente assemblato 12.
Accertare che il farmaco sia stato aggiunto nel nebulizzatore 5.
GARANZIA
Questo dispositivo è coperto da una garanzia di 3 anni dalla data dell’acquisto. Questa garanzia è valida solo in presenza
dell’apposito tagliando compilato con nome e indirizzo del rivenditore, il numero di lotto dello strumento, la data d’acquisto e
la ricevuta d’acquisto (scontrino fiscale, fattura). La garanzia copre solo il compressore. Le parti di ricambio quali il nebulizza-
tore, le mascherine, il boccaglio, il tubo aria, e i filtri non sono inclusi. L’apertura o la manomissione del dispositivo invalidano
la garanzia. La garanzia non copre danni causati da trattamento improprio, incidenti o inosservanza delle istruzioni per l’uso.
Per ulteriori domande o informazioni rivolgersi al farmacista, al rivenditore di fiducia.
SPECIFICHE TECNICHE
Elettrocompressore pistone con protettore termico
Voltaggio Nominale: Vedi etichetta dati
Dimensioni: 310x130x220 mm
Peso: 2.0 Kg approx.
Uso temporaneo: 30/30 min. I/O
MDD 93/42/EEC - Classe di rischio IIa
Pressione massima: 250 kPa
Portata d’aria: 14 Lt/min
Rumorosità: 56 dBA (EN13544-1)
Nebulizzazione: 0.45 ml/min (con soluzione NaCl0.9%)
Pressione d’esercizio: 90 kPa (0.9bar)
Flusso operativo: 6 l/min
MMAD: 2.38 μm GSD: 2.84 Aerosol Output: 160 μl Output Rate: 100 μl/min
3A HEALTH CARE S.R.L.
Via Marziale Cerutti 90/F,
25017 Lonato (BS) - ITALY
0434

6
PROFESSIONAL PISTON COMPRESSOR NEBULISER
Dear Customer,
this nebuliser is a high quality device for inhalation the-rapy for asthma, chronic bronchitis, and other respiratory illnesses. This
medical device generates aerosols with variable characteristics to adapt to the patient’s respiratory pathology and generating a
medicinal mist of particles that are small enough to reach even the deepest regions of your lungs and be of maximal benefit.The
operation and usage of the device is very straightforward. All common liquid medication can be used for inhalation therapy.
Please read through these instructions carefully so that you understand all functions and safety information. We want you to be
happy with your Happyneb III product. For any further questions you may have, please ask your chemist or usual retailer.
IMPORTANT SAFETY INSTRUCTIONS
This device may only be used for the purposes described in this booklet. The manufacturer cannot be held liable for damage
caused by incorrect application. This device is not suitable for anaesthesia and lung ventilation.This device should only be used
with original accessories as shown in these instructions. Do not use the device if you think it is damaged or notice anything
unusual. Never open the device. This device comprises sensitive components and must be treated with caution. Observe the
storage and operating conditions described in the «Technical Specifications» section. Protect it from: - water and moisture - ex-
treme temperatures - impact and dropping - contamination and dust - direct sunlight - heat and cold. Only use the medication
prescribed for you by your doctor and follow your doctor’s instructions with regard to dosage, duration and frequency of the
therapy. All accessories should only be used by one person. Never bend the nebuliser over 60°.
- The unit should not be used in the presence of anesthetic mixture inflammable with air, oxigen or nitrous oxide.
- Device not protected against splashes.
Ensure that children do not use the device unsupervised some parts are small enough to be swallowed.
Use of this device is not intended as a substitute for consultation with your physician.
PREPARATION AND USAGE OF THIS DEVICE
Prior to using the device for the first time, we recommend cleaning it as described in the section «Cleaning and Disinfecting».
1 Assemble the nebuliser kit 12 Ensure that all parts are complete.
2 Fill the nebuliser with the inhalation solution as per your doctor’s instructions. Ensure that you do not exceed the maximum level.
3Connect the nebuliser with the air hose 6to the compressorm 1and plug the power cord 2into the socket. 4. Switch the
ON/OFF switch 3to position «I» to turn on the device and place the mouthpiece 7in the mouth or fit one of the face masks
over mouth and nose. The mouthpiece gives you a better drug delivery to the lungs. Choose between adult 8or child face
mask 9and make sure that it encloses the mouth and nose area completely. 5. Breathe in and out calmly during the therapy. Sit
in a relaxed position with the upper body upright. Do not lie down while inhaling. Stop inhalation if you feel unwell. 6After
completing the inhalation period recommended by your doctor, switch the ON/OFF switch 3to position «O» to turn off the
device and unplug it from the socket. 7Empty the remaining medication from the nebuliser and clean the device as described
in the section «Cleaning and Disinfecting».
CLEANING AND DISINFECTING
Thoroughly clean all components to remove medication residuals and possible impurities after each treatment. The compressor
1and the air hose 6should be cleaned with a clean, moist cloth.
Always wash your hands well before cleaning and disinfecting the accessories.
Do not expose the compressor to water or heat.
Replace the air hose for each treatment with a new patient or in case of impurities.
Unplug the device before cleaning.
Cleaning with water
Wash all nebuliser components (except air hose) under warm tap water (max 60 °C) for about 5 minutes adding
if necessary a small quantity of detergent following dosage and use limitations as provided by detergent manufacturer. Rinse
thoroughly making sure that all deposits are washed away and leave to dry.
EN

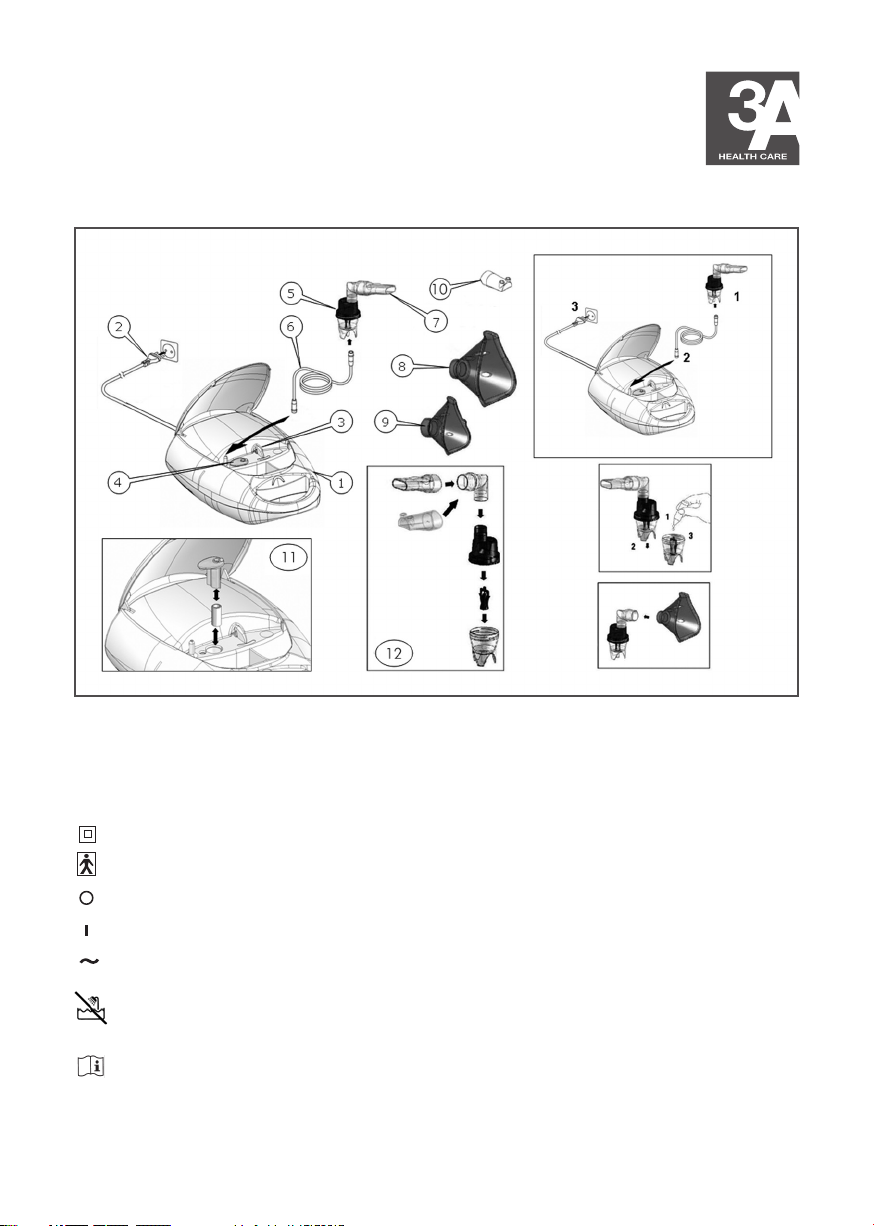

1Piston compressor
2Power cord
3ON/OFF Switch
4Air filter compartment
5Nebjet Nebulizer
6Air hose
7Mouthpiece
8Adult face mask
9Child face mask
10 Nosepiece
11 Replacing air filter
12 Assembling nebuliser kit

7
Disinfecting
All nebuliser components (except air hose) can be disinfected with chemical disinfectants following dosage and use limitations
as provided by disinfectant manufacturer. Disinfectants are usually available at pharmacies.
Sterilizing with steam
All nebuliser components (except air hose and masks) can be heat steam sterilized up to 121 °C (20 min.) or 134 °C (7 min.).
EN554/ISO11134.The sterilization packaging must conform to EN868/ISO11607 and be suitable for steam sterilization.
After sterilization always let all components cool down to ambient temperature before further use.
Do not repeat sterilization cycle when components are still warm.
MAINTENANCE, CARE, AND SERVICE
Order all spare parts from your dealer or pharmacist.
It is advisable replace nebulizer after some 100 to 120 treatments on single patient or after about 20 sterilization cycles. Check
the filter continually for cleanliness and replace it if dirty, or after a maximum of 3 months use. Spare filters are provided with
the device. To replace the filter, open the air filter compartment 4marked «Filter» and change the filter 11
MALFUNCTIONS AND ACTIONS TO TAKE
The device cannot be switched on
Ensure the power cord 2is correctly plugged into the socket. Ensure the ON/OFF switch 3is in the position «I». The device
has automatically switched off due to overheating. Wait until it has cooled down and try again.
The nebuliser functions poorly or not at all
Ensure the air hose 6is correctly connected at both ends. Ensure the air hose is not squashed, bent, dirty or blocked. If ne-
cessary, replace with a new one. Ensure the nebuliser 5is correctly assembled 12. Ensure the required medication has been
added.
GUARANTEE
This device is covered by a 3 year guarantee from the date of purchase. The guarantee is valid only on presentation of the
guarantee card completed by the dealer (see back) conforming date of purchase or the receipt.The guarantee covers only the
compressor. The replaceable components like nebuliser, masks, mouthpiece, air hose, and filters are not included. Opening or
altering the device invalidates the guarantee.The guarantee does not cover damage caused by improper handling, accidents
or non compliance with the operating instructions.
TECHNICAL DATA
Piston electrocompressor with thermal cut
Nominal voltage: see data label
Dimensions: 310x130x220 mm
Weight: 2.0 Kg approx.
Temporary use: 30/30 min. I/O
MDD 93/42/EEC - Class of risk IIa
Maximum pressure: 250 kPa
Air flow: 14 Lt/min
Noise level: 56 dBA (EN13544-1)
Neb rate: 0.45 ml/min (con soluzione NaCl0.9%)
Operating pressure: 90 kPa (0.9bar)
Operating flow: 6 l/min
MMAD: 2.38 μm GSD: 2.84 Aerosol Output: 160 μl Output Rate: 100 μl/min
3A HEALTH CARE S.R.L.
Via Marziale Cerutti 90/F,
25017 Lonato (BS) - ITALY
0434

8
NÉBULISEUR À POMPE À PISTON COMPACT
Cher client,
votre inhalateur est un appareil de haute qualité conçu pour les inhalations en cas d’asthme, de bronchite chronique et d’autres
maladies des voies respiratoires.Ce dispositif médical génère des aérosols avec des caractéristiques variables pour s’adapter
à la pathologie respiratoire du patient et générer un brouillard de particules de médicaments suffisamment fin pour atteindre
les régions les plus profondes de vos poumons apportant une efficacité maximale.L’appareil est très facile à utiliser et à ma-
nipuler. Il est possible d’inhaler toutes les solutions médicamenteuses courantes.Veuillez lire ces instructions attentivement pour
comprendre toutes les fonctions et informations sur la sécurité. Nous souhaitons que cet instrument Nebby / Nebby plus vous
apporte la plus grande satisfaction possible. “Pour tout renseignement supplémentaire, veuillez demander à votre pharmacien
ou détaillant de confiance”.
IMPORTANTES PRÉCAUTIONS D’EMPLOI
Cet instrument est réservé aux applications décrites dans ce manuel. Le fabricant ne peut être tenu pour responsable de dom-
mages provoqués par une application incorrecte. Appareil non adapté pour l’anesthésie et la ventilation pulmonaire. L’appareil
doit être utilisé seulement avec les accessoires d’origine indiqués sur le mode d’emploi. N’utilisez pas l’instrument si vous pen-
sez qu’il est endommagé ou remarquez quelque chose de particulier. N’ouvrez jamais l’instrument. Cet instrument comprend
des éléments sensibles et doit être traité avec précaution. Respectez les conditions de stockage et d’emploi indiquées à la sec-
tion «Caractéristiques techniques»! Il convient de le protéger contre: - l’eau et l’humidité - des températures extrêmes - des chocs
et chutes - les saletés et la poussière - des rayons solaires directs - la chaleur et le froid. Utilisez uniquement le traitement prescrit
par votre médecin et suivez les instructions de votre médecin pour le dosage, la durée et la fréquence de votre traitement. Tous
les accessoires ne doivent être utilisés que par une seule et même personne. Ne pas incliner le nébuliseur au dela de 60°.
- Appareil non approprié à l’emploi en présence de mélange anesthésique inflammable avec air, oxygène, protoxyde
d’azote.
- Appareil n’est pas protégé contre les éclaboussures.
Ne laissez jamais les enfants utiliser l’instrument sans surveillance. Certaines de ses parties sont si petites qu’elles peuvent être
avalées.
L’utilisation de cet appareil ne dispense pas d’une consultation médicale.
PRÉPARATION ET UTILISATION DE L’APPAREIL
Nous vous recommandons de nettoyer avant la première utilisation tous les éléments conformément aux instructions de «Netto-
yage et désinfection» 1 Assemblez le kit nébuliseur 12 Veillez à disposer de toutes les pièces.2 Remplissez le nébuliseur avec
la solution à inhaler d’après les prescriptions de votre médecin. Assurez-vous de ne pas dépasser le repère de niveau maximal.
3Connectez le nébuliseur avec le flexible 6à la pompe à piston 1et brancher le câble d’alimentation 2à la prise secteur.
4Placez le bouton Marche/Arrêt 3sur la position «I» pour allumer l’appareil et placer l’embout buccal 7dans la bouche ou
le masque sur la bouche et le nez.
L’embout buccale donne une meilleure inhalation vers les poumons.Choisissez entre le masque adulte 8ou le masque enfant 9
en veillant au recouvrement complet de la bouche et du nez. 5Inspirez et expirez régulièrement durant la thérapie. Asseyez-
vous de façon détendue, le thorax droit. Ne vous allongez pas durant l’inhalation. Cessez l’inhalation si vous vous sentez
mal. 6A la fin de la période d’inhalation recommendée par votre médecin, éteignez l’appareil en plaçant le bouton Marche/
Arrêt 3sur la position «O» et débran chez le câble d’alimentation de la prise secteur. 7Videz le liquide résiduel dans le
nébuliseur et nettoyez l’appareil suivant les instructions de «Nettoyage et désinfection».
NETTOYAGE ET DÉSINFECTION
Nettoyez soigneusement toutes les pièces pour retirer les résidus de médicament et les éventuelles impuretés après chaque
traitement.La pompe à piston 1et le flexible 6doivent être nettoyés avec un chiffon propre et humidifié.
Lavez-vous toujours correctement les mains avant le nettoyage et la désinfection des accessoires.
N’exposez pas la pompe à l’eau et à la chaleur.
Remplacez le flexible à chaque nouvel utilisateur ou en cas de présence d’impuretés.
Débranchez l’appareil avant nettoyage.
FR
1Piston compressor
2Câble d’alimentation
3Bouton Marche/Arrêt
4Compartiment filtre à air
5Nébuliseur Nebjet
6Flexible
7Embout buccal
8Masque adulte
9Masque enfan
10 Embout nasal
11 Filtre à air échangeable
12 Kit d’assemblage du
nébuliseur

9
Nettoyage à l’eau
Nettoyez toutes les pièces du nébuliseur (sauf flexible) sous l’eau chaude du robinet (60 °C max.) pendant environ 5
minutes en ajoutant si nécessaire un peu de détergent en respectant le dosage et les consignes d’utilisation renseignées par le
fabriquant du détergent. Rincez soigneusement et assurez-vous que tous les éléments soient lavés et séchés correctement.
Désinfectant
Toutes les pièces du nébuliseur (sauffiexible) peuvent être désinfectés avec un produit désinfectant en respectant le dosage et
les consignes d’utilisation renseignées par le fabriquant du détergent.
Des désinfectants sont généralement disponibles en pharmacie.
Stérilisation à la vapeur
Toutes les pièces du nébuliseur (sauffiexible et ma-sques) peuvent être stérilisés à la vapeur à 121 °C (20 min.) ou 134 °C
(7 min.). EN554/ISO11134. Le matériel de stérilisation doit répondre aux normes EN868/ ISO11607 et convenir à la stéri-
lisation à la vapeur. Après stérilisation, laissez toujours les éléments refroidir à température ambiante avant nouvelle utilisation.
Ne renouvelez pas une stérilisation si les éléments sont encore chauds.
MAINTENANCE, ENTRETIEN ET SERVICE APRÈS-VENTE
Commandez tous les accessoires auprès de votre gros-siste ou pharmacien.
On conseille de substituer le nébuliseur après 100 - 120 applications au maximum ou après environ 20 cycles destérilisation.
Vérifiez régulièrement l’état de propreté du filtre et remplacez le s’il est sale, ou après un maximum de 3 mois d’utilisation.
Des filtres de rechanges sont fournis avec l’appareil. Pour remplacer le filtre, ouvrez le compartiment du filtre à air 4marqué
«Filter» et changez le filtre 11.
DÉPANNAGE ET ACTIONS À PRENDRE
Il est impossible d’allumer l’appareil
Vérifiez que le câble d’alimentation 2est correctement branché à la prise secteur. Vérifiez que le bouton Marche/Arrêt 3
est sur la position «I»., L’appareil s’est éteint automatiquement suite à une surchauffe. Attendre que l’appareil refroidisse et
réessayez.
L’appareil ne vaporise que faiblement ou pas du tout
Vérifiez que le flexible 6est correctement connecté aux deux extrémités. Vérifiez que le flexible n’est pas écrasé, plié, sale
ou bloqué. Si necessaire remplacezle par un neuf. Vérifiez que le nébuliseur 5est correctement assemblé (voir montage 12).
Vérifiez que le médicament à bien été ajouté.
GARANTIE
Cet instrument est assorti d’une garantie de 3 ans à compter de la date d’achat. La garantie est seulement valable sur présen-
tation de la carte de garantie dûment remplie par le revendeur (voir verso) avec la mention de la date d’achat ou le justificatif
d’achat. La garantie couvre uniquement la pompe à piston. Les pièces de rechange comme le nébuliseur, les masques, l’embout
buccal, le flexible et le filtre ne sont pas inclus. Le fait d’ouvrir ou de modifier l’instrument invalide la garantie. La garantie ne
couvre pas les dommages causés par une mauvaise manipulation, les accidents ou le non respect des consignes d’utilisation.
CARACTERISTIQUES TECHNIQUES
Electrocompresseur piston avec protection thermique
Voltage nominal: voir l’etiquettedes donnees
Dimensions: 310x130x220 mm
Poids: 2.0 Kg approx.
Emploi temporaire: 30/30 min. I/O
MDD 93/42/EEC - Classe de risque IIa
Pression maximale: 250 kPa
Débit d’air: 14 Lt/min
Niveau de bruit: 56 dBA (EN13544-1)
Temps de nebulisation: 0.45 ml/min (con soluzione NaCl0.9%)
Pression d’exercice: 90 kPa (0.9bar)
Flux a l’ampoule: 6 l/min
MMAD: 2.38 μm GSD: 2.84 Aerosol Output: 160 μl Output Rate: 100 μl/min
3A HEALTH CARE S.R.L.
Via Marziale Cerutti 90/F,
25017 Lonato (BS) - ITALY
0434

10
KOMPAKTES INHALATIONSGERÄT MIT KOLBENKOMPRESSOR
Sehr geehrter Kunde,
Dieses Inhalationsgerät ist ein qualitativ hochwertiges Gerät zur Inhalationstherapie bei Asthma, chronischer Bronchitis und an-
deren Erkrankungen der Atemwege.Dieses Medizinprodukt erzeugt einen Wirkstoffnebel mit veränderbaren Eigenschaften, um
sich den Atemwegser-krankungen des Patienten anzupassen und es erzeugt einen Medikamentennebel mit Partikeln, die klein
genug sind, um eine sehr gute medizinische Wirksamkeit bis in die tiefsten Regionen der Lunge hinein zu erzielen.Die Bedie-
nung und Handhabung des Gerätes ist sehr einfach. Es können alle gängigen Medikamentenlösungen zur Inhalationstherapie
verwendet werden. Bitte lesen Sie diese Anleitung vollständig durch, um alle Funktionen und Sicherheitshinweise zu verstehen.
Wir möchten, dass Sie mit diesem Happyneb III-Produkt zufrieden sind. Bei Fragen wenden Sie sich bitte an Ihren Apotheker
oder den Vertragshändler Ihres Vertrauens.
SICHERHEITSHINWEISE
Dieses Gerät darf nur für den in dieser Anleitung beschriebenen Zweck verwendet werden. Der Hersteller ist nicht für Schäden
haftbar, die aus unsachgemässer Handhabung resultieren. Dieses Gerät ist nicht für Anästhesie und die Ventilation der Lungen
geeignet.Dieses Gerät sollte nur mit dem OriginalZubehör verwendet werden, das in dieser Anleitung aufgeführt ist. Benutzen
Sie das Gerät nicht, wenn Sie einen Schaden erkennen oder Ihnen etwas Ungewöhnliches auffällt. Öffnen Sie niemals das
Gerät. Dieses Gerät besteht aus sensiblen Bauteilen und muss vorsichtig behandelt werden. Beachten Sie die Lager- und
Betriebsanweisungen im Kapitel «Technische Daten». Schützen Sie das Gerät vor: - Wasser und Feuchtigkeit - extremen Tem-
peraturen - Stössen und Herunterfallen - Schmutz und Staub - starker Sonneneinstrahlung - Hitze und Kälte Benutzen Sie nur
die Medizin, die Ihnen von Ihrem Arzt verschrieben wurde, und halten Sie sich an die Anweisungen Ihres Arztes bezüglich
Dosierung, Dauer und Häufigkeit der Therapie. Alle Zubehörteile sollten nur von einer Person be-nutzt werden. Neigen Sie den
Zerstäuber nicht über 60°.
- Das Gerät ist nicht für einen Einsatz in Präsenz von leicht entflammbaren Mischungen von Anästhetika mit Luft, Sauerstoff oder
Stickstoffoxydul geeignet.
- Gerät nicht gegen Spritzwasser geschützt.
Sorgen Sie dafür, dass Kinder das Gerät nicht unbeaufsichtigt benutzen; einige Teile sind so klein, dass sie verschluckt werden
könnten.
Die Benutzung dieses Geräts ist kein Ersatz für einen Arztbesuch.
VORBEREITUNG UND ANWENDUNG DES GERÄTES
1 Zusammensetzen des Vernebler-Sets 12 Achten Sie darauf, dass alle Teile vollständig sind. 2Füllen Sie den Vernebler mit der
von Ihrem Arzt verschriebenen Inhalationslösung.Stellen Sie sicher, dass der Maximalpegel nicht überschritten wird. 3Verbinden
Sie den Vernebler 5über den Luftschlauch 6mit dem Kompressor 1und stecken Sie das Netzkabel 2in die Steckdose. 4
Schalten Sie den Ein/Aus Schalter 3auf Position «I», um das Gerät einzuschalten und nehmen Sie das Mundstück 7in den
Mund oder setzten Sie eine der Gesichtsmasken über Mund und Nase auf. Das Mundstück garantiert eine bessere Beförde-
rung des Medikaments in die Lungen. Wählen Sie zwischen Erwachsenen- 8und Kinder- Gesichtsmaske 9und stellen Sie
sicher, dass die Maske den Mund- und Nasenbereich vollständig umschliesst. 5tmen Sie während der Therapie ruhig ein
und aus. Sitzen Sie entspannt und aufrecht. Während der Inhalation nicht hinlegen. Stoppen Sie die Inhalation falls Ihnen
unwohl ist. 6Nachdem Sie die von Ihrem Arzt empfohlene Inhalationszeit beendet haben, schalten Sie den Ein/Aus Schalter 3
auf die Position «O», um das Gerät auszuschalten und ziehen Sie den Stecker aus der Steckdose. 7Entleeren Sie die restliche
Inhalationslösung aus dem Vernebler und reinigen Sie das Gerät wie im Kapitel «Reinigung und Desinfektion» beschrieben.
REINIGUNG UND DESINFEKTION
Reinigen Sie alle Zubehörteile nach jeder Behandlung gründlich, um Medikamentenrückstände und mögliche Verunreinigungen
zu entfernen. Der Kompressor 1und der Luftschlauch 6sollten mit einem sauberen, feuchten Tuch gereinigt werden.
Waschen Sie Ihre Hände immer gründlich bevor Sie die Zubehörteile säubern und desinfizieren.
Setzen Sie den Kompressor unter keinen Umständen Wasser oder Hitze aus.
Benutzen Sie einen neuen Luftschlauch für die Behandlung jedes neuen Patientens oder im Falle einer Verunreinigung.
Ziehen Sie den Stecker aus der Steckdose bevor Sie das Gerät reinigen.
DE
1Kolbenkompressor
2Netzkabe
3Ein/Aus Schalter
4Luftfilterfach
5Vernebler Nebjet
6Luftschlauch
7Mundstück
8Erwachsenen-
Gesichtsmaske
9Kinder-Gesichtsmaske
10 Nasenstück
11 Austauschen des Luftfilter
12 Zusammensetzen des
Vernebler-Sets
