ABB 6134/10 User manual

0173-1-6365
Rev 1
UP-Raumtemperaturregler
Objektbereich 6134/10
für ABB-Powernet® EIB und
ABB-i-bus® EIB
Betriebsanleitung
Nur für autorisiertes Elektrofachpersonal mit
EIB-Ausbildung

Inhalt
1.1.1.1
Wichtige Hinweise
Produktbeschreibung
Fig.1: Geräteabbildung/Anschlussbild
Technische Daten
(Fig.2: Gerätestatus-Anzeige-LEDs)
Montage
Inbetriebnahme
Physikalische Adresse vergeben
Gruppenadressen vergeben
Applikation wählen

Inhalt
1.1.1.1
Hinweise
Die Produktdatenbank von Busch-Jaeger wird laufend
ergänzt. Sie enthält die neuesten Applikationen.
Die dazugehörigen Beschreibungen entnehmen Sie dem
Technischen Handbuch zum ABB-Installationsbus®EIB
bzw. ABB-Powernet®EIB und den Gerätefenstern unter
der EIBA Tool Software ETS2 ab Version 1.2.
Sollten Ihnen die Datenbank und/oder das Technische
Handbuch fehlen, so können Sie beides bei uns
anfordern.
Alle Verpackungsmaterialien und Geräte von ABB sind
mit Kennzeichnungen und Prüfsiegel für die sach- und
fachgerechte Entsorgung ausgestattet.
Entsorgen Sie Verpackungsmaterialien und Elektro-
Geräte bzw. deren Elektronik-Komponenten über hierzu
autorisierte Sammelstellen bzw. Entsorgungsbetriebe.

Wichtige Hinweise
1.1.1.2
ACHTUNG
Arbeiten am 230V-Netz und am EIB-Bus dürfen nur von
autorisiertem Elektrofachpersonal ausgeführt werden.
Verlegung und Anschluss der Busleitung, der 230V-
Netzleitungen sowie der Anwendungsgeräte muss
gemäß den gültigen Richtlinien nach DIN-VDE sowie des
EIB-Handbuches des ZVEI/ZVEH durchgeführt werden.
Die Geräteprogrammierung erfolgt mit der ETS2 (ab
Version 1.2) oder mit dem ABB-Powernet® EIB Control-
ler 6910-500 (Betriebssystem Version 2.0 oder höher).
Wählen Sie für die Montage des Raumtemperaturreglers
einen geeigneten UP-Busankoppler (ABB-Installations-
bus® EIB) bzw. UP-Netzankoppler (ABB-Powernet® EIB)
– im Folgenden kurz UP-Ankoppler – aus.

Wichtige Hinweise
1.1.1.2
Ferner besteht die Option, einen 5fach-Binäreingang
6109U-500 einzusetzen, um das Gerät an eine EIB-Linie
anzukoppeln (nur ABB-Installationsbus® EIB).
Bei Einsatz des Raumtemperaturreglers in Verbindung
mit einem Powernet-Netzankoppler 6920U-10x-500
muss ein Temperaturabgleich durchgeführt werden.
Verfahren Sie, wie unter "Temperaturabgleich"
beschrieben.

Produktbeschreibung
1.1.1.3
Der UP-Raumtemperaturregler 6134/10 ist für den
Einsatz an einer EIB-Linie mit ABB-Installationsbus® EIB
oder im ABB-Powernet® EIB vorgesehen.
Die Ankopplung erfolgt über einen UP-Ankoppler oder
(nur für ABB-Installationsbus® EIB) über das EIB-UP-
Gerät 6109U-500 mit zusätzlich 5 Binäreingängen.
Die aktuellen Schalt- und Betriebszustände werden auf
die Buslinie gesendet und stehen damit anderen EIB-
Geräten zur Auswertung zur Verfügung. Für Service-
Zwecke besitzt das Gerät 4 LEDs, die auf der Frontseite
angeordnet sind.
Die Frontseite muss mit einer Abdeckung für Dimmer-
Leistungsteile aus dem gewählten Schalterprogramm
abgedeckt werden. Abdeckungen mit metallisierten
Oberflächen (z. B. in den Farben Platin, Bronze,
Paladium, Titan) dürfen nicht verwendet werden!

Produktbeschreibung
1.1.1.3
Das Gerät wird über die EIBA Tool Software
parametriert und arbeitet über die EIB-Installation
gesteuert.
Eine Vor-Ort-Bedienung über Taster (siehe z. B.
6109U-500) ist möglich. Die Applikation für den
Raumtemperaturregler 6134/10 ermöglicht auch die
Parametrierung der Binäreingänge des EIB-UP-Gerätes
6109U-500.
Das Gerät dient zum Ansteuern thermischer Stell-
antriebe über eine EIB-Linie (Heizen und/oder Kühlen).
Über die ETS2 wird die Ventilansteuerung parametriert:
• Stetige (proportionale) Regelung
(0 ... 100% → 0 ... 255)
• Zweipunkt-Regelung mit EIN-/AUS-Telegrammen
• PWM-Regelung mit EIN-/AUS-Telegrammen

Produktbeschreibung
1.1.1.3
Der Regel-Algorithmus besitzt einen Proportional- und
einen Integralanteil (PI-Regler). Die Parameter hierfür
sind voreingestellt und sollten nicht verändert werden!
Der Raumtemperaturregler besitzt folgende Betriebs-
arten:
• Normal-(Komfort-)Betrieb
• Stand-by-Betrieb (bei nicht belegten Räumen) mit
einer parametrierbaren Temperaturabsenkung
(Heizen) oder Temperaturerhöhung (Kühlen); eine
Umschaltung in den Komfort-Betrieb ist, z. B. über
einen EIB-Sensor, möglich.
• Nacht-Betrieb mit einer parametrierbaren
Temperaturabsenkung; eine Umschaltung ist, z. B.
mittels einer EIB-Schaltuhr, möglich.
• Frost-/Hitzeschutz-Betrieb bei parametrierbaren
Temperaturen (z. B. 7 °C bzw. 35 °C); eine
Umschaltung ist, z. B. mittels Fensterkontakten,
möglich.

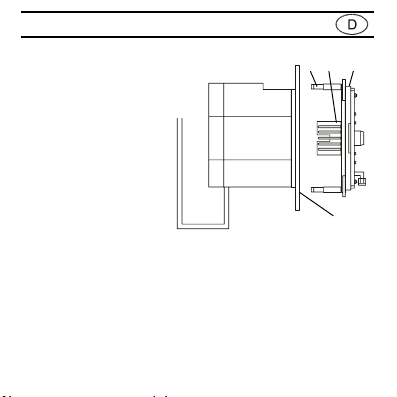

Fig.1: Geräteabbildung/Anschlussbild
1.1.1.4
Anschlussleitungen
bei UP-Busankoppler
oder Einsatz
6109U-500
1 UP-Raumtemperaturregler 6134/10 (Seitenansicht)
mit Befestigungsklammern (a) und Steckanschluss (b)
2 Tragring für
• UP-Busankoppler (ABB-Installationsbus® EIB)
• UP-Netzankoppler (ABB-Powernet® EIB)
• UP-5fach-Binäreingang 6109U-500 (nur für
ABB-Installationsbus® EIB)
a b 1
2

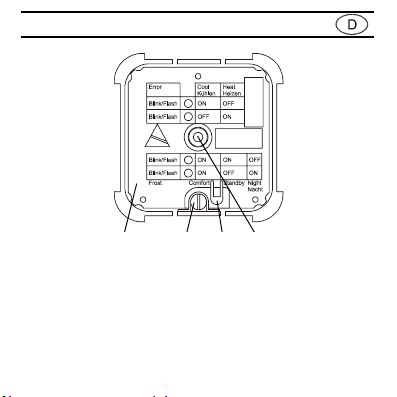

Fig.1: Geräteabbildung/Anschlussbild
1.1.1.4
3 UP-Raumtemperaturregler 6134/10 (Frontansicht)
4 Schraube zur Befestigung auf dem Tragring
5 Temperatursensor
6 Fixierung der (notwendigen) Frontabdeckung
3 4 5 6

Technische Daten
1.1.1.5
Stromversorgung über ABB-Installationsbus® EIB
bzw. ABB-Powernet® EIB
Anschlüsse
1 Busanschluss 10polige Steckerleiste
an der Rückseite für
UP-Neztankoppler (Powernet)
UP-Busankoppler
(EIB-Linie) oder
UP-Einsatz 6109U-500 (EIB-
Linie)
Temperaturbereiche
Lagerung -20 ... +70 °C
Betrieb -5 ... +45 °C
Messbereich 0 ... +40 °C
Schutzart IP20 (nach DIN EN 60529 bei
fachgerechter Montage)
Schutzklasse II (nach DIN EN 60335 im
eingebauten Zustand)

Technische Daten
1.1.1.5
Gerätestatus-
Anzeige-LEDs
4 LEDs (rot)
Signalbedeutung
Fig. 2 LEDs
- obere LEDs (1&2)
LED 1 leuchtet
LED 1 leuchtet
blinkende LEDs
Kühl-Betrieb
Heizbetrieb
Fehlermeldung
- untere LEDs (3&4)
LED 3 leuchtet
LED 4 leuchtet
LED 3&4 leuchten
blinkende LEDs
Standby-Betrieb
Nacht-Betrieb
Normal-(Komfort-)Betrieb
Frost-/Hitzeschutz-Betrieb oder
Taupunkt-Alarm

Technische Daten
1.1.1.5
Montage auf Tragring eines
UP-Ankopplers bzw.
UP-Einsatzes 6109U-500
Abmessungen
(H x B x T) 54 x 54 x 23 mm
Gewicht 0,01 kg

Montage/Demontage
1.1.1.6
Hinweise:
• Vergewissern Sie sich, dass der 10polige
Steckanschluss des UP-Ankopplers / UP-Einsatzes
6109U-500 so liegt, dass der Raumtemperaturregler
die gewünschte Montagelage erhält.
• Die physikalische Adresse des Raumtemperatur-
reglers wird über den UP-Ankoppler bzw. UP-Einsatz
6109U-500 festgelegt. Es ist sinnvoll, diese physikal.
Adresse vor der Montage des Raumtemperaturreglers
einzugeben. Verfahren Sie hierzu, wie unter
"Inbetriebnahme" beschrieben. Nachträgliche
Änderungen sind möglich; Sie müssen hierzu nur den
Raumtemperaturregler vorübergehend demontieren.

Montage/Demontage
1.1.1.6
Montage
• Bei Montage am UP-Netzankoppler die 230V-
Anschlüsse freischalten!
• Achten Sie darauf, dass Sie keine Bauteile auf der
Platine berühren – es kann hierdurch zu
Beschädigungen des Gerätes kommen!
• Bringen Sie den Raumtemperaturregler in Einbaulage.
• Fixieren Sie den Abdeckrahmen in der Einbaulage
(der Rahmen wird durch das aufgesteckte Gerät
gehalten).
• Stecken Sie das Gerät (Fig.1, Pos.1) auf den UP-
Ankoppler / UP-Einsatz 6109U-500 (Fig.1, Pos.2) so
auf, dass
- der rückseitige 10polige Steckanschluss (Fig.1,
Pos.1b) nicht verkantet.
- die Befestigungsklammern (Fig.1, Pos.1a) auf der
Rückseite des Geräts in die Aussparungen im
Tragring des Ankopplers greifen.

Montage/Demontage
1.1.1.6
• Sichern Sie das Gerät mit Hilfe der Schraube (Fig.1,
Pos.4) auf dem Tragring des Ankopplers.
• Rasten Sie die Abdeckung (für ein Dimmer-Leistungs-
teil des vorliegenden Taster-Programms) auf die
zentrale Fixierung (Fig.1, Pos.6).
Demontage
Achten Sie darauf, dass Sie keine Bauteile auf der
Platine berühren – es kann hierdurch zu Beschädi-
gungen des Gerätes kommen!
• Ziehen Sie die Abdeckung vom Gerät ab.
• Lösen Sie die darunterliegende Schraube (Fig.1,
Pos.4).
• Halten Sie den Abdeckrahmen fest und ziehen Sie
das Gerät vom UP-Ankoppler / UP-Einsatz
6109U-500 ab.

Inbetriebnahme
1.1.1.7
• Schließen Sie einen PC mit installierter EIBA Tool
Software (ETS2 V1.2) über eine RS 232 Schnittstelle
EIB an; bzw. schließen Sie einen Powernet® EIB
Controller an die Buslinie an.
• Schalten Sie die Spannungsversorgung der EIB-
Buslinie bzw. Powernet-Linie ein.
• Vergeben Sie eine physikalische Adresse.
- Drücken Sie die Programmiertaste am
UP-Ankoppler bzw. UP-Einsatz 6109U-500; die
rote Programmier- LED leuchtet.
- Nach der Programmierung der physikal. Adresse
erlischt die rote LED.
- Vermerken Sie mit einem wischfesten Stift die
Nummer der physikalischen Adresse auf dem
UP-Ankoppler bzw. UP-Einsatz 6109U-500.

Inbetriebnahme
1.1.1.7
• Wählen und parametrieren Sie die Applikation. Für
den notwendigen Temperaturabgleich des
Raumtemperaturreglers beim Betrieb am Powernet®
EIB stellen Sie einen Abgleichwert von 4 °C und die
Abgleichrichtung "Messwert absenken" ein.
• Vergeben Sie die Gruppenadresse(n).
• Montieren Sie den Raumtemperaturregler 6134/10.

Temperaturabgleich
1.1.1.8
• Ein Temperaturabgleich ist notwendig, wenn der
Raumtemperaturregler in Verbindung mit einem
Powernet®-
• UP-Netzankoppler betrieben wird.
• Dieser Temperaturabgleich ist für jeden
Raumtemperaturregler durchzuführen.
• Nehmen Sie den Heizkreis, der durch den
Raumtemperaturregler geregelt wird, in Betrieb und
warten Sie, bis die Raumtemperatur konstant ist.
• Schließen Sie einen PC mit geladener
Raumtemperatur-Zusatz-Software (vgl. ETS-
Produktdatenbank) oder einen Powernet® EIB
Controller an die Buslinie an. Lassen Sie sich die vom
Raumtemperaturregler ermittelte Temperatur TRTR
und den parametrierten Abgleichwert AWalt anzeigen.
• Messen Sie mit einem Thermometer die
Raumtemperatur TRaum.

Temperaturabgleich
1.1.1.8
• Berechnen Sie den neuen Abgleichwert AWneu zu:
AWneu = TRaum – TRTR + AWalt (z. B. AWalt = – 4 °C,
vgl. "Inbetriebnahme"; negatives Vorzeichen
entspricht "Meßwert absenken")
• Parametrieren und programmieren Sie die Applikation
erneut mit dem ermittelten neuen Abgleichwert.
