Abus TV7510 User manual

Videoüberwachungskamera
Installationsanleitung
TV7510
Version 1.3 (03/2011)
TV7511
TV7512
www.homeelectric.de

2
Inhalt
1. Vorwort...................................................................................................... 3
2. Lieferumfang ............................................................................................. 4
3. Merkmale .................................................................................................. 5
4. Sicherheitshinweise ..................................................................................5
5. Montagehinweise ...................................................................................... 7
6. Installation................................................................................................. 8
7. Technische Daten ................................................................................... 11

3
1. Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieser IP66 Mini-Kamera.
Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen
Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen
der geltenden europäischen und nationalen Richtlinien. Die Konformität
wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind
beim Hersteller (www.abus-sc.com) hinterlegt. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Montageanleitung beachten!
© ABUS Security-Center, 03/2011
Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung
korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center die Haftung für einen
Verlust oder Schaden übernehmen, der mittelbar oder unmittelbar aufgrund dieser Anleitung
verursacht wurde, oder von dem behauptet wird, dass er dadurch entstanden ist. Der Inhalt dieser
Anleitung kann ohne vorherige Bekanntgabe geändert werden.

4
Diese Kamera ist mit einem 1/4“ SONY Super HAD CCD und einem
digitalem Signalprozessor ausgestattet. Sie bietet daher höchstes Niveau
bei der internen Bildverarbeitung und garantiert eine lange Lebenszeit und
hohe Zuverlässigkeit. Diese Kameras verwenden erstklassige elektronische
Bauteile, die sich auch durch äußere elektromagnetische Einflüsse nicht in
Ihrer Funktionseigenschaft beeinflussen lassen. Somit bieten diese
Kameras alle technischen Voraussetzungen für den Aufbau einer
professionellen Videoüberwachungsanlage.
2. Lieferumfang
- IP66 Mini-Kamera (siehe Typenbezeichnung)
- Kamerahalter
- 2 Meter Anschlusskabel (vorinstalliert)
- Installationsanleitung
- Befestigungsschrauben

5
3. Merkmale
Alle Kameras der IP66 Mini-Kamera Serie haben folgende Funktionen:
a) Automatic Electronic Shutter (AES)
b) Verstärkerreglung (AGC)
c) Automatischen Weißabgleich (ATW)
d) Digitaler Signal Prozessor (DSP)
4. Sicherheitshinweise
Öffnen Sie niemals diese Kamera, um die Gefahr eines elektrischen
Schlags oder den Verlust der Gerätegarantie zu vermeiden.
Die Kamera nicht auf die direkte Sonne richten. Vermeiden Sie es das
Objektiv der Kamera direktem Sonnenlicht auszusetzen. Dies kann zur
dauerhaften Zerstörung von einzelnen Bildaufnehmern führen, die als
weiße Punkte auf dem Bildschirm dargestellt werden.

6
Die Kamera nur innerhalb des vorgeschriebenen Temperatur-, Luft-
feuchtigkeits- und Leistungsbereichs betreiben. Ein Betrieb der Kamera
außerhalb des vorgeschriebenen Bereichs kann zu einer schnelleren
Alterung und zu einem vorzeitigen Versagen führen. Eine massive
Überschreitung des angegebenen Betriebsbereichs kann auch zu einem
Sofortausfall der Kamera führen. Alle Angaben hierzu finden Sie in den
technischen Daten.
Die Kamera vorsichtig behandeln. Achten Sie besonders bei der
Installation der Kamera darauf, diese nicht zu großen physischen
Belastungen (Schläge, Erschütterungen, etc.) auszusetzen. Die Montage
sollte an einem möglichst erschütterungsfreien Ort erfolgen. Falsche
Handhabung und Transport kann zu Beschädigungen an der Kamera
führen.

7
5. Montagehinweise
Diese Kamera verfügt über einen IR-Sperrfilter und ist daher für den Einsatz
in Verbindung mit IR-Scheinwerfern nicht geeignet.
Erstklassige Videobilder sind im hohen Maße von der verwendeten
Beleuchtung abhängig. Achten Sie beim Einsatz von künstlichem Licht auf
Leuchtmittel mit einem annähernd tageslichtähnlichen Spektralfarbanteil, da
es ansonsten bei Farbkameras zu Farbverfälschungen kommen kann.
Die Ursache für schlechte Bildqualität ist eng mit der Qualität der Kabel-
verlegung verbunden. Achten Sie auf saubere Crimpstellen, vermeiden Sie
passive Videosignalverteiler, wählen Sie stets einen möglichst kurzen
Leitungsweg zwischen Kamera und der folgenden
Videoverarbeitungseinrichtung.

8

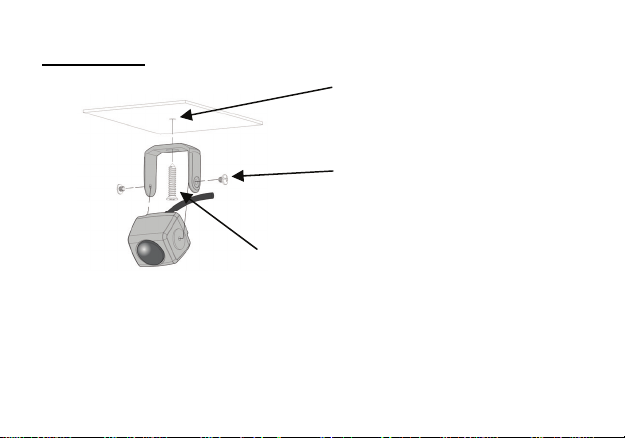

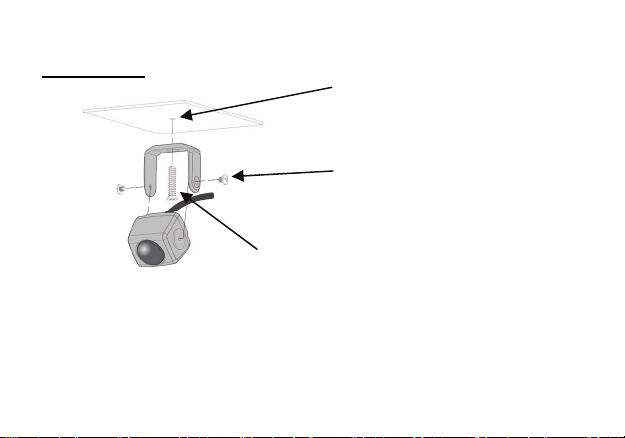

6. Installation
A. Bohrung für
Befestigungsschraube
B. Befestigungsschraube
für Kamerahalter
C. Befestigungsschrauben
für Kamera
C
A
B

9
Der Schwenk- und Neigewinkel beträgt 360°.
Gehen Sie bei der Installation der Kamera wie folgt vor.
1. Wählen Sie eine geeignete Stelle, an der Sie die Kamera montieren
möchten.

10
2. Verbinden Sie das Videokabel (empfohlener Kabeltyp: RG59) mit dem
BNC-Videoausgang (1) der Kamera und dem der Kamera als nächstes
angeschlossene Gerät.
Die maximale Kabellänge sollte dabei 100 m keinesfalls überschreiten.
3. Schließen Sie eine 12VDC Spannungsversorgung an den
Spannungsanschluss der Kamera (2) an.
4. Halten Sie die Kamera an die Stelle, an der Sie diese später montieren
möchten. Überprüfen Sie die Ausrichtung und den Blickwinkel der
Kamera.
5. Befestigen Sie den mitgelieferten Wand-/Deckenhalter an der
gewünschten Stelle und schrauben Sie den Halter in das
Kameragehäuse.
6. Ändern Sie gegebenenfalls die Ausrichtung des Kamerahalters, indem
Sie die Befestigungsschrauben (B/C) leicht lösen und das Kameramodul
in die gewünschte Position bringen. Drehen Sie anschließend die
Befestigungsschrauben wieder fest, damit die Kamera in der
gewünschten Position verbleibt.
