ADB F 101 User manual

Page 1
Issue 002
Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
EUROPE
Prism-convex and Fresnel Lens Spotlights
Manuel d'utilisation
Gebruiksaanwijzing
Instruction Manual
Gebrauchsanweisung
1106.05.110
M 5110
1000 / 1200 / 2000 W
F 201
F 101
C 101 / C 103
C 201 / C 203

Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Page 2
Issue 002
Recommandations avant utilisation
• Lisez attentivement cette notice.
• Dès réception de votre équipement, ouvrez les boîtes et examinez
l'appareil.
Si vous notez quelque dommage, contactez immédiatement le
transporteur et faites dûment enregistrer votre réclamation avec les
défauts constatés.
Soyez convaincu que lorsque cet équipement à quitté nos usines,
il se trouvait en parfait état.
• Vérifiez si ce qui vous a été fourni est conforme à la note d'envoi et
si celle-ci est conforme à votre commande.
Si tel n'est pas le cas, contactez immédiatement votre fournisseur.
Généralités
Ce projecteur est un appareil d'éclairage destiné uniquement à l'usage
professionnel pour l'éclairage de scènes de théâtres, pour prises de vues
de télévision et pour prises de vues intérieures de cinéma.
Conçu et réalisé selon la norme de sécurité EN 60950, il requière
impérativement une mise à la terre sur le conducteur prévu à cet
effet. Il est également conforme, sur le plan de la sécurité, aux
recommandations de la CEI, publications 598-1 et 598-2-17.
Pour prévenir tout risque d’accident électrique, il n’y a aucune nécessité
d’ouvrir l’appareil pour en assurer la bonne utilisation.
Néanmoins :
• les écrans de protection et les lentilles doivent être remplacés s'ils
sont visiblement endommagés au point que leur efficacité en soit
diminuée; par exemple par des fêlures ou des rayures profondes.
• la lampe doit être remplacée si elle a été endommagée ou déformée
par la chaleur.
Si pour des raisons de contrôle, de service ou de réparation, il s’avère
nécessaire d’accéder à l’intérieur de l’appareil, faites toujours appel à
un spécialiste qualifié.
Dans tous les cas, déconnectez toujours le câble d’alimentation avant
d’ouvrir l’appareil,
Le 230 V est présent à L’intérieur
C’est la responsabilité de l’utilisateur de veiller à utiliser le projecteur pour les
applications prévues et de vérifier les équipements qui y seraient raccordés.
En aucun cas, l'appareil ne pourra être modifié.
Aucune modification ne pourra altérer sa sécurité. ADB n'acceptera
aucune responsabilité en cas de dommages qui résulteraient de ces
modifications.
Ce projecteur est un équipement professionnel développé pour une
utilisation simple et aisée. Néanmoins, on fera appel à un personnel
qualifié pour toute installation ou réparation.
Remarque importante:
les câbles d’alimentation et autres connections représentent une part
importante de votre équipement et contribuent à assurer sa sécurité et son
bon fonctionnement.
• déconnectez toujours un câble en le tenant par son connecteur,
jamais en tirant sur le câble.
• n’utilisez jamais de câble ou de connecteur en mauvais état, vérifiez-
les à chaque installation ou périodiquement sur les équipements
installés à demeure.
• n’associez jamais ensemble un câble d’alimentation et un câble
data.
Placement de la lampe
Type de lampe à utiliser
• Le culot sera du type GX 9,5 quelle que soit la lampe utilisée
(1 ou 1,2 kW).
• La hauteur du centre lumineux (HCL) sera de 55 mm (1 kW) et de
67 mm (1,2 kW).
• Le diamètre maximal autorisé de la lampe est de 28 mm; ne jamais
utiliser des lampes avec un diamètre supérieur.
Déconnectez le câble d’alimentation du projecteur.
Ouvrez la porte d'accès à la lampe et à l'aide du bouton de
réglage fin, positionnez le chariot en fin de course arrière.
Placez la lampe dans le socket (douille GX 9,5),
refermez la porte et reconnectez le câble d'alimentation.
Remarques:
• le projecteur est livré pour être utilisé directement avec une lampe
1 kW (HCL 55 mm) mais il est prévu également pour recevoir une
lampe de 1,2 kW (HCL 67 mm).
Pour cela, ouvrez la porte d'accès, enlever le miroir, glissez le socket
avec son support hors des glissières du chariot et reglissez-le dans
les glissières inférieures (vérifiez que les deux fils d'alimentation soient
bien positionnés).
Replacez le miroir et refermez la porte.
• pour une utilisation optimale de la lampe, veuillez vous référer à la
notice du fabricant.
• la lampe DOIT être remplacée si elle a été endommagée ou déformée
par la chaleur.
Raccordement électrique
Votre projecteur a été conçu pour fonctionner sous une tension nominale
de 220 V - 240 V.
Il est livré avec un câble HO7-RNF 3 x 1,5 mm2 de 2 m de longueur,
équipé coté projecteur d'une fiche CEE 22. En utilisation, veillez à
éloigner le câble des parois chaudes du projecteur.
Utilisez IMPERATIVEMENT ce câble avec votre projecteur.
Pour votre sécurité, veillez à ce que le fil de terre (jaune-vert) soit
TOUJOURS connecté à la terre du réseau.
Connectez le câble d’alimentation dans la prise située sur la face arrière
du projecteur. Rabattez l’étrier de verrouillage de la fiche.

Page 3
Issue 002
Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Réglage vertical
La lyre comporte, sur les montants latéraux, deux jeux de trous écartés
de 70 mm permettant de régler le projecteur en hauteur (une lyre courbe
est disponible en option).
• Dévissez les deux écrous (n°5) à l’aide d’une clé à douille ou à tube
de 17 mm.
• Retirez les rondelles métalliques (n°4) et (n°3).
• Dévissez à fond la poignée de blocage (n°6) et retirez la rondelle
(n°10).
• Retirez la lyre des coulisseaux en écartant les montants latéraux,
retirez la vis à tête bombée (n°9).
• Repositionnez la lyre sur les coulisseaux en fonction de la hauteur
choisie et suivez la procédure inverse pour le remontage.
Réglage longitudinal
La lyre peut se positionner tout le long du projecteur afin de l’équilibrer à
tout moment et de pouvoir le placer en «douche» avec la lyre verticale.
• Dévissez les deux écrous (n° 5) de quelques tours à l’aide d’une clé
à douille de 17.
• Positionnez la lyre à l’endroit voulu et revissez ces écrous.
Réglage de la focalisation
Votre projecteur possède un bouton de réglage (réf.14) permettant de
régler la focalisation et de déterminer le diamètre de la tache lumineuse.
Nettoyage du miroir et des lentilles
• Déconnectez le câble d’alimentation et ouvrez la porte d'accès,
enlevez le miroir et la lampe.
• Nettoyez le miroir et les lentilles à l’aide d’un chiffon propre et non
pelucheux imbibé d’alcool.
• Replacez la lampe, replacez et reverrouillez le miroir.
Montage sur site
Votre projecteur peut être suspendu à une barre porteuse grâce aux
crochets de fixation A20, A25, A30 ou DIN 15560-24; il peut également
être fixé sur un trépied (ces accessoires sont disponibles en option).
• Vous éviterez de placer le projecteur à proximité de matières
inflammables. La distance minimale entre le projecteur et ces matières
est donné sur la plaque signalétique (pt 10 - page 10).
• Ne dépassez pas les angles d’inclinaison maxima donnés sur la
plaque signalétique (pt 15 - page 10).
• Conformément aux règles de sécurité, utilisez un câble de
sécurité en le passant dans l’anneau d’accrochage prévu à cet effet.
Montage des accessoires
La cassette porte-accessoires est équipée:
• d’une glissière pour un éventuel grillage de protection.
• d'une glissière pour accessoires de :
- 185 x 185 mm (DIN15560) pour les projecteurs de 1 ou 1,2 kW
- 245 x 245 mm (DIN15560) pour les projecteurs de 2 kW
• d’un clapet de retenue.
Remarque:
Le poids des accessoires ne sera pas supérieur à 25% du poids du
projecteur.
Changeur de couleurs
Accrochez l'adaptateur du changeur de couleurs sur la partie supérieure
de la cassette porte-accessoires; rabattez ensuite le changeur de couleur
sur la tôle frontale de la cassette de façon à engager le ressort dans son
logement. Utilisez le câble de sécurité du changeur de couleur en le
passant dans l’anneau d’accrochage du projecteur.

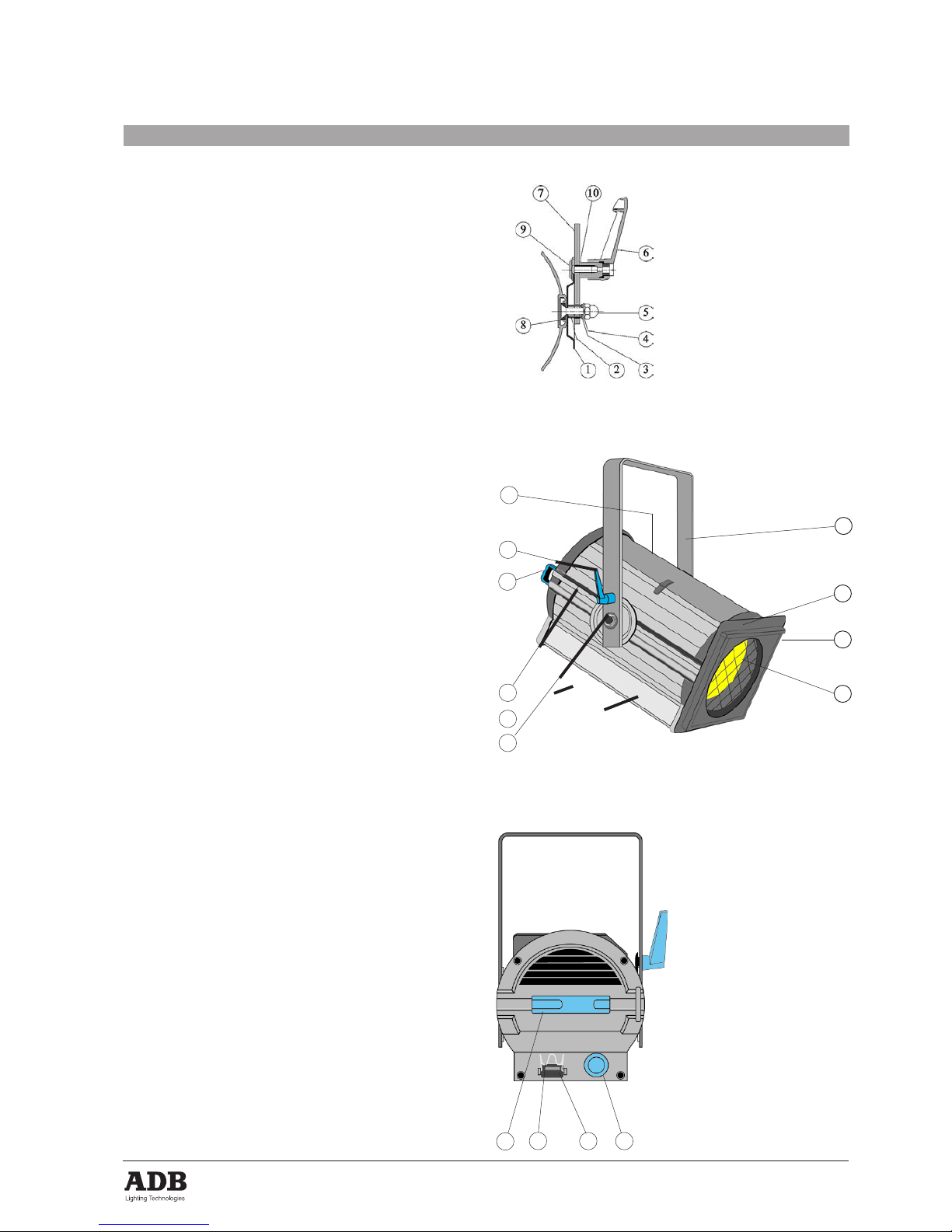

1 disque de blocage
2 buselure
3 rondelle de friction
4 rondelle DIN 127A
5 écrou inox M10 DIN 934
6 poignée de blocage
7 lyre
8 coulisseau
9 vis tête bombée à collet
carré
10 rondelle, DIN 125A Ø10
2
3
4
5
6
7
10
9
8
1
13 14
11 12

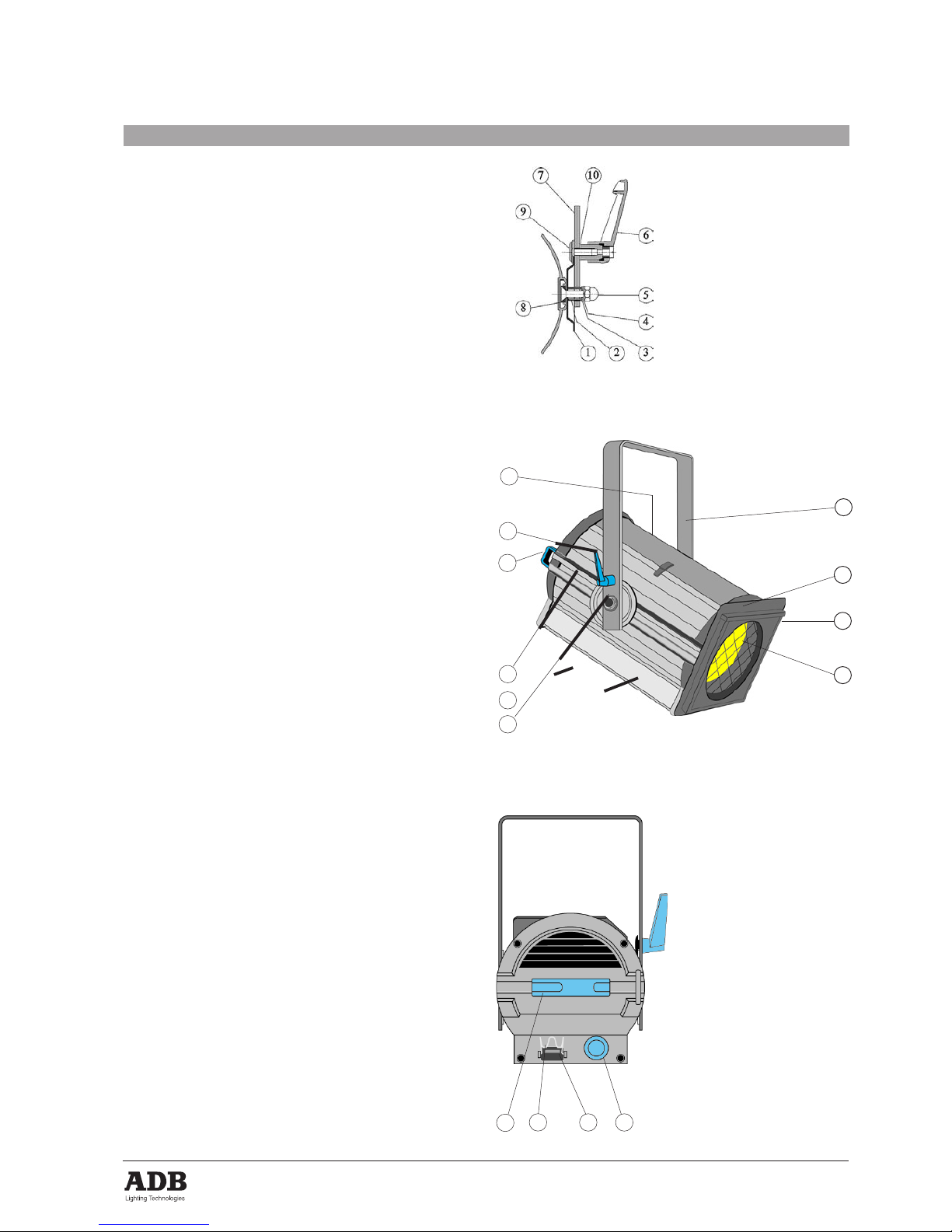

1 porte d'accès à la lampe
2 poignée de blocage de lyre
3 anneau d’accrochage pour
câble de sécurité
4 glissière de la lyre
5 plaque signalétique
6 écrou de positionnement de
la lyre
7 lyre
8 clapet de retenue des
accessoires
9 cassette porte-accessoires
10 grillage de protection
11 poignée de d'orientation
12 étrier de verrouillage de la
fiche d’alimentation
13 prise d’alimentation
14 bouton pour le réglage de la
focalisation

Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Page 4
Issue 002
Aanbevelingen voor het gebruik
• Lees dit document aandachtig.
• Open de dozen en controleer de ontvangen apparatuur zodra u uw
uitrusting ontvangt.
Neem onmiddellijk contact op met de transporteur indien u enige
schade mocht vaststellen en teken verzet aan met opgave van de
geconstateerde schade.
Wij kunnen u ervan verzekeren dat deze uitrusting onze fabrieken
in perfekte staat heeft verlaten.
• Ga na of de geleverde waren volledig overeenstemmen met de
verzendingsnota en of dit document overeenstemt met uw bestelling.
Neem onmiddellijk contact op met uw leverancier indien dit niet het
geval is.
Algemeen
Deze schijnwerper is een belichtingsapparaat dat alleen voor professioneel
gebruik in theaters en voor televisie- of binnenfilmopnamen bestemd is.
Het is ontworpen en gerealiseerd volgens de veiligheidsnorm EN 60950,
en vereist noodzakelijkerwijze een aansluiting aan de aarde met de
daartoe voorziene geleider. In verband met de veiligheid beantwoordt
de schijnwerper aan de normen van de Internationale Elektrotechnische
Commissie, IEC publicaties 598-1 en 598-2-17.
Om elk risico op elektrische ongevallen uit te sluiten : er is geen enkele
reden om het apparaat te openen om zich van de goede werking te
verzekeren.
Nochtans:
• Onderdelen en lenzen moeten worden vervangen indien ze
zichtbaar beschadigd zijn, d.w.z. indien hun betrouwbaarheid er door
is verminderd; bij voorbeeld in geval van barsten of diepe krassen.
• de lamp moet worden vervangen als ze beschadigd of door de
warmte vervormd is. Indien het nodig zou blijken een controle
of een herstelling uit te voeren, doe dan steeds beroep op een
gekwalificeerd specialist.In elk geval schakelt u steeds de voedings-
kabel uit alvorens het apparaat te openen,
er beVindt zich 230 V in het apparaat
Het is de verantwoordelijkheid van de gebruiker er over te waken dat
de schijnwerper gebruikt wordt voor de voorziene toepassing en dat
de aangesloten apparatuur nagekeken wordt.
In geen enkel geval kan de schijnwerper gewijzigd worden.
Geen enkele wijziging mag zijn veiligheid verminderen. ADB zal geen
verantwoordelijkheid aanvaarden voor schadegevallen die uit deze
wijzigingen zouden voortkomen.
Deze schijnwerper is een professioneel apparaat, ontwikkeld met het
oog op een eenvoudig en vlot gebruik. Nochtans raden wij u aan steeds
beroep te doen op gekwalificeerd personeel voor installatie of herstelling.
Belangrijke opmerking:
Voedingskabels en andere aansluitingen zijn een essentieel deel van uw
installatie en verzekeren de veiligheid en goede werking:
• om een kabel uit te trekken moet u altijd de connector
vasthouden, nooit aan de kabel trekken.
• gebruik geen kabel of connector in slechte staat, controleer ze bij
elke nieuwe plaatsing of met regelmaat bij vaste installaties.
• een voedingskabel en een datakabel kunnen nooit samen
geplaatst worden.
Plaatsen van de lamp
Te gebruiken lamptype
• Lampvoet type GX 9,5 ongeacht welk lamptype gebruikt wordt
(1 of 1,2 kW)
• De hoogte van het filament centrum (LCL) moet 55 mm (1 kW) en
67 mm (1,2 kW) zijn.
• De maxiamale toegelaten lampdiameter is 28 mm; gebruik nooit
lampen met een grotere diameter.
Koppel ALTIJD de voedingskabel van het net af.
Open de toegangsdeur tot de lamp, en met behulp van de
fijnregelknop plaatst u de slede in de achterste positie.
Plaats de lamp in de lampvoet (GX 9,5 huls) , sluit de deur en sluit
de schijnwerper terug aan.
Opmerkingen:
• de schijnwerper is ontworpen om onmiddellijk gebruikt te worden
met een 1 kW (LCL 55 mm) lamp, maar is ook voorzien om een
lamp van 1,2 kW (LCL 67 mm) te gebruiken.
Hiervoor opent u de toegangsdeur, neem de spiegel weg, schuif de
lampvoet uit de slede .schuif ze terug in de onderste positie (kijk na
of de twee voedingsdraden goed geplaatst zijn).
Plaats de spiegel terug en sluit de deur.
• gelieve de gegevens van de fabrikant na te kijken voor een
optimaal gebruik van de lamp.
• de lamp MOET vervangen worden indien ze beschadigd is of
vervormd werd door warmte.
Elektrische aansluiting
Uw schijnwerper werd ontworpen om te functioneren onder een
nominalepanning van 220 V - 240 V.
Hij wordt met een kabel HO7-RNF 3 x 1,5 mm2 van 2 m van lengte
geleverd, aan de schijnwerper kant met een fiche de CEE22.
In gebruik, zorg ervoor dat de kabel de warme wanden van de
schijnwerper niet aanraakt.
Het is ABSOLUUT nodig deze kabel te gebruiken met uw
profielschijnwerper.
Omwille van uw eigen veiligheid , waak erover dat de aardingsdraad
(geel-groen) ALTIJD aangesloten is aan de aarde van het net.
Verbind de voedingskabel via de IEC stopcontact op de achterkant
van de schijnwerper. Duw de borgveer van de stekker naar beneden.

Page 5
Issue 002
Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Vertikale instelling
Op de zijkanten van de ophangbeugel bevinden zich twee reeksen gaten
op een afstand van 70 mm, die de instelling van de schijnwerperhoogte
mogelijk maken. Een gebogen ophangbeugel is in optie verkrijgbaar.
• Schroef de twee dopmoeren los (nr 5) met behulp van een buis-
of dopsleutel van 17 mm.
• Neem de metalen rondsels (nr 3 en 4) weg.
• Schroef de hendel (nr 6) volledig los en neem het rondsel weg (nr 10).
• Neem de ophangbeugel van de geleiders weg door de zijkanten
opzij te trekken en de bout met vierkante kraag (nr 9) weg te nemen.
• Plaats de ophangbeugel opnieuw op de geleiders in functie van
de gekozen hoogte en volg de omgekeerde procedure voor het
hermonteren.
Overlangse instelling
De ophangbeugel kan zich langsheen de gehele schijnwerper
verplaatsen om hem op elk ogenblik in evenwicht te brengen en om
hem in de «douche»-stand te kunnen plaatsen met de ophangbeugel
in vertikale stand.
• Schroef de twee dopmoeren (n° 5) enkele toeren los met behulp
van een dopsleutel van 17 mm.
• Plaats de beugel zoals U het wenst en zet de moeren weer vast.
Regeling van de beeldscherpte
Uw schijnwerper is uitgerust met een regelknop (ref. 14) voor focusering
en de gewenste diameter.
Reiniging en vervanging van de lenzen
• Koppel de voedingskabel van het net af en open de deur, haal de
spiegel en lamp er uit.
• Zet de schroef van de condenser houder los en neem de condenser
uit de schijnwerper
• Reinig condenser en spiegel met behulp van een zachte in alcohol
gedrenkte doek.
• Plaats condenser, lamp en spiegel terug.
• Schroef condenser en spiegel terug vast.
Montage
Uw schijnwerper kan worden opgehangen, met de haken A20, A25,
A30 of DIN 15560-24; hij kan eveneens op een statief worden geplaatst.
Deze toebehoren zijn in optie verkrijgbaar.
• Vermijd het opstellen van de schijnwerper in de omgeving van
ontvlambare stoffen. De minimumafstand tussen de schijnwerper en
deze stoffen is aangegeven op de identificatieplaat (pt.10 - pagina10).
• Overschrijd de maximale inclinatiehoeken niet die op de
identificatieplaat zijn aangeduid (pt.15 - pagina10).
• Overeenkomstig de veiligheidsvoorschriften is het gebruik van de
veiligheidskabel verplicht (zie hfst. 9); bevestig hem in het hiervoor
bestemde oog op de schijnwerper.
Montage van de toebehoren
De filtercassette is voorzien van :
• een schuif voor het beschermingsrooster van de lens,
• een positie voor toebehoren van :
- 185 x 185 mm (DIN15560) voor de 1 kW en 1,2 kW schijnwerpers.
- 245 x 245 mm (DIN15560) voor de 2 kW schijnwerpers.
• een beveiligingsklep.
Opmerking:
De filtercassette is voorzien om toebehoren te houden, deze mogen niet
meer dan 25% van het gewicht van de schijnwerper wegen.
Kleurwisselaars
Plaats de bevestigingsplaat van de kleurwisselaar op het bovenste
gedeelte van de filtercassette; breng de kleurwisselaar omlaag tot de
klemveer in haar behuizing vastzit. Gebruik de veiligheidskabel van de
kleurwisselaar en bevestig hem aan het oog van de schijnwerper.
1 blokkeerschijf
2 afstandsbus
3 veerrondsel
4 plat rondsel DIN 127A
5 dopmoer, DIN 934, M 10
inox
6 blokkeerhendel
7 beugel
8 geleider
9 bout met ronde kop en
vierkante kraag
10 metalen rondsel,
DIN 125A Ø10
1 deur van het lamphuis
2 tilthendel
3 bevestigingsoog voor de
veiligheidskabel
4 geleiding voor de beugel
5 identificatieplaat
6 regelmoer voor de over-
langse regeling
7 beugel
8 beveiligingsklep voor
toebehoren
9 filtercassette
10 beschermrooster
11 handvat
12 borgveer van de
voedingsstekker
13 voedingsstopkontakt
14 regelknop voor de
focusering
2
3
4
5
6
7
10
9
8
1
13 14
11 12

Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Page 6
Issue 002
Advice before Use
• Read carefully these instructions.
• As soon as the equipment is delivered, open packings and inspect
the equipment carefully.
If you notice any damage, contact immediately the transport company
and register your complaint in due form with mention of the defects.
Be sure that this equipment left our factory in perfect condition.
• Check if the received equipment is consistent with the delivery notice
and if this delivery notice is consistent with your order.
If it is not, contact immediately your supplier.
General Remarks
This luminaire is a piece of lighting equipment designed for professional
use only in theatres and indoor television or movie studios.
Designed and built in accordance with EN 60950 safety regulations, it
must imperatively be connected to earth by means of its earth wire. It also
complies with the CEI safety regulations (598-1/598-2-17 publications).
To prevent any electrical shock, there is no need to open this equipment
when functioning.
Nevertheless:
• Any part or lenses have to be replaced if they are visibly damaged
and their efficiency might be reduced, for example in case of deep
cracks or scratches.
• Lamp must be changed if damaged or distorted by heat.
If internal access is needed for control, service or repair purposes,
always refer to qualified personnel.
In all events, always unplug the power supply cable before opening,
LethaL VoLtage present inside
It is the user's responsibility to use the luminaire for its intended purpose
and to check the equipment that might be connected to it.
The luminaire can under no circumstances be modified.
ADB will not assume any responsibility in case of damage resulting from
modications made to the luminaire.
This luminaire is a piece of professional equipment designed for easy
and simple use. Nevertheless, always refer to qualified personnel for
any installation or repair work.
Important Remark
Power supply cables and other connections are essential for your
equipment and contribute greatly to a safe and trouble free operation.
• Always hold the plug when disconnecting a cable, never pull the
cable.
• Never use cables or connectors in bad condition, check them before
installation and periodically thereafter.
• Never tie power supply and data cables together.
Fitting the Lamp
Type of lamp to use
• GX 9.5 lampholder for both 1 and 1.2 kW lamps.
• Light centre lenght (LCL) shall be 55 mm for a 1 kW lamp and
67 mm for a 1.2 kW lamp.
• The maximum admitted lampdiameter is 28 mm; never use lamps
with a greater diameter.
Unplug luminaire power supply cable.
Open the access door to the lamp and position the lamp carrier
back by means of the fine adjustment knob.
Plug the lamp into the socket (GX 9.5 lampholder), close the door
and connect the power supply cable.
Notes:
• This luminaire is set for use with a 1 kW lamp (LCL 55 mm) but it
can be adapted to take a 1.2 kW lamp (LCL 67 mm).
In this case, open the access door to the lamp, remove the reflector,
slide the lampholder out of the upper guides and back into the lower
guides (check that power supply wires are not pinched).
Put the reflector back in its place and close the door.
• For optimal lamp performance, please refer to the manufacturer's
notice.
• The lamp must be changed if damaged or distorted by heat.
Electrical Connection
This luminaire is designed for operating at a nominal voltage of 220 V - 240 V.
It is delivered with a cable HO7-RNF 3 x 1.5 mm2 2 m length, equipped
with a EEC 22 at the luminaire site.
In use, take care to move away the cable from the hot parts of the
luminaire.
Use IMPERATIVELY this cable with your luminaire.
For your own safety, make sure the earth wire (yellow-green) is
ALWAYS connected to earth.
Plug the cable into the power supply socket at the back end of the
luminaire. Secure the power plug with the stirrup.

Page 7
Issue 002
Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Vertical Adjustment
On both arms of the yoke, two sets of holes (70 mm apart) allow higher or
lower positioning of the luminaire (a curved yoke is available as an option).
• Unscrew the two nuts (n°5) with a 17 mm socket or tubular wrench.
• Remove the metal washers (n°4 and n°3).
• Unscrew completely the locking handle (n°6) and remove the washer
(n°10).
• Remove the yoke from the guide blocks by spreading the two arms,
then remove the round-headed screw (n°9).
• Reposition the yoke in the guide blocks corresponding to the selected
height and follow the reversed procedure for re-assembly.
Longitudinal Adjustment
The yoke can traverse the length of the unit allowing the luminaire to be
balanced in any position.
• Partly unscrew the two nuts (n°5) with a 17 mm socket or tubular
wrench.
• Slide the yoke in the desired position and tighten the nuts.
Focus Adjustment
This luminaire features an adjustment knob (ref. 14) allowing to control
focusing and to adjust the beam diameter.
Cleaning the Mirror and the Lense
• Unplug power supply and open the access door to the lamphouse
(ref. 1 - page 12), remove the reflector,the lamp and the lenses.
• Clean the reflector and the lenses with a clean and soft cloth soaked
in alcohol.
• Mount the lamp, mount and tighten the reflector and the lenses.
Installation
This luminaire can be suspended from a barrel by means of A20, A25,
A30 or DIN 15560-24 hookclamps; it can also be mounted on a stand
(these accessories are available as options).
• Avoid installing the luminaire near inflammable matters.
Minimum distance between luminaire and inflammable matters is
indicated on the identification plate (pt 10 - page 10).
• Stay within the maximum tilt angles allowed as indicated on the
indentification plate (pt. 15 - page 10).
• In accordance with safety regulations, always use a safety cable run
in the anchorage ring.
Accessories
The filterframe cassette is equipped with:
• a slide for a wire mesh safety guard
• to slide for accessories of :
- 185 x 185 mm (DIN15560) for 1 kW and 1.2 kW spotlights
- 245 x 245 mm (DIN15560) for 2 kW spotlights
• a doorlock
Remark:
The weight of the accessories shall not be more than 25% of the weight
of the luminair.
Colour Scroller
Hook the mounting plate of the colour scroller onto the upper part of
the filterframe cassette; then hinge down the colour scroller against the
cassette until the spring snaps onto the luminaire.
Use the colour scroller safety cable run in the anchorage ring of the
luminaire.
1 locking disk
2 distance tube
3 friction washer
4 DIN 127A washer
5 M10 DIN 934 stainless
steel nut
6 locking handle
7 yoke
8 guide block
9 round-headed square neck
screw
10 DIN 125A Ø10 washer
1 access door to lamp house
2 tilt locking handle
3 anchorage ring for safety
cable
4 yoke runner
5 identification plate
6 yoke fixation nut
7 yoke
8 doorlock for accessories
9 filter frame cassette
10 wire mesh front lens safety
guard
11 handle
12 stirrup for power supply plug
13 power supply socket
14 focus control
2
3
4
5
6
7
10
9
8
1
13 14
11 12

Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Page 8
Issue 002
Hinweis vor Gebrauch
• Lesen Sie folgenden Anweisungen unbedingt aufmerksam durch.
• Nach Anlieferung des Gerätesöffnen Sie die Verpackung und
untersuchen Sie das Gerät gründlich. Falls Sie irgend einen
Fehler oder Schaden entdecken, benachrichtigen Sie sofort das
Transportunternehmen und beschreiben Sie die Fehler und Schäden.
• Sie können sicher sein, daß das Gerät unser Werk in einwandfreiem
Zustand verlassen hat.
• Prüfen Sie, ob das gelieferte Gerät dem Lieferschein entspricht, und
ob der Lieferschein Ihrer Bestellung entspricht.
Sollte dies nicht der Fall sein, benachrichtigen Sie umgehend Ihren
Lieferanten
Allgemeine Hinweise
Dieser Scheinwerfer ist Teil einer Reihe von Geräten, die nur für
professionelle Anwendungen in Theatern, beim Fernsehen oder bei
Filmaufnahmen entworfen wurden.
Da dieses Gerät entsprechend den EN 60950 Sicherheitsnormen
entworfen und gebaut wurde, muss es unbedingt mittels der
Erdleitung geerdet werden. Diese Gerät entspricht ebenfalls den
Sicherheitsvorschriften CEI (598-1 / 598-2-17).
Um Unfälle und körperliche Schäden zu vermeiden (Elektrischer Schock)
darf das Gerät nicht während des Betriebs geöffnet werden.
Des weiteren :
• Sicherheitselemente und Linsen müssen ausgetauscht werden,
wenn sie sichtbare Schäden aufweisen, die sie in ihrer Funktion
beeinträchtigen können, wie zum Beispiel Kratzer oder Risse.
• Die Lampe muss ausgetauscht werden, wenn sie beschädigt wurde
oder der Glühfaden durch Überhitzung verformt ist.
Falls es des Eingriffs im Inneren des Gerätes bedarf-, zur Wartung
Kontrolle oder Reparatur-, wenden Sie sich immer an Fachpersonal.
In jedem Fall ziehen Sie immer den Stecker der Stromzufuhr bevor Sie
das Gerät öffnen.
im inneren des gerätes befindet
sich LebensgefährLiche spannung
Der Anwender is da für verantwortlich, das Gerät nur für den vorgesehenen
Zweck zu verwenden und die Geräte zu prüfen, die an dem Scheinwerfer
angeschlossen werden.
Der Scheinwerfer darf unter keinen Umständen modifiziert oder
umgebaut werden.
ADB wird keine Verantwortung für Schäden übernehmen, denen eine
Modifikation oder ein Umbau des Scheinwerfers zugrunde liegt.
Dieser Scheinwerfer ist ein professionelles Gerät, das für den
bedienungsfreundlichen Gebrauch entworfen wurde. Dennoch sollten Sie
sich bei jeder Reparatur und bei jeder Montage an Fachpersonal wenden.
Wichtiger Hinweis :
Stromzufuhr und Anschlussleitungen sind wichtig für die einwandfreie
Funktion und Sicherheit Ihres Gerätes.
• Verwenden Sie immer den Stecker, wenn Sie eine Leitung entfernen
wollen und ziehen Sie niemals an der Leitung selbst.
• Verwenden Sie niemals Leitungen oder Verbindungen, die in
schlechtem Zustand sind und prüfen sie deren Zustand bei jeder
Installation, beziehungsweise in regelmässigen Abständen wenn der
Scheinwerfer fest installiert ist.
• Befestigen Sie niemals Stromzufuhr- und Datenleitungen zusammen.
Lampenbestückung
Typ der zu verwendenden Lampe:
• GX 9.5 Fassung sowohl für 1 kW als auch für 1,2 kW Lampen.
• Die Höhe des Zentrums der Lichtquelle (HCL) ist 55 mm bei der
1 kW Lampe und 67 mm bei der 1,2 kW Lampe.
• Der maximale Lampendurchmesser beträgt 28 mm; Lampen mit
grösserem Durchmesser dürfen nicht verwendet werden.
Ziehen Sie den Stecker des Scheinwerfers.
Öffnen Sie die Zugangsklappe zur Fassung der Lampe und
setzen Sie die Fassung mittels der Feinregulierschraube gegen den
Anschlag. Setzen Sie die Lampe in die Fassung ein (GX 9.5 Fassung),
verschliessen Sie die Zugangsklappe wieder und schliessen.
Sie den Scheinwerfer an.
Hinweise:
• Der Scheinwerfer ist ab Werk für 1 kW Lampen ausgelegt,
(HCL 55 mm), kann jedoch auch angepasst werden, um 1,2 kW
Lampen (HCL 67 mm) aufzunehmen.
Hierfür ziehen Sie den Stecker, öffnen die Zugangsklappe, entfernen
den Spiegel, ziehen den Fassungsträger aus den Führungsnuten
und stecken Sie den Fassungsträger in die tiefer liegenden Nu-
ten ein. Setzen Sie den Spiegel wieder ein und schließen Sie die
Zugangsklappe.
• Die optimalen Betriebsbedingungen der Lampen ersehen Sie aus
den Herstellerangaben. Schliessen Sie das Gerät an.
• Die Lampe muss ausgetauscht werden, wenn sie beschädigt wurde
oder der Glühfaden durch Überhitzung verformt ist.
Elektrischer Anschluss
Dieser Scheinwerfer ist für eine Nennspannung von 220 V - 240 V
ausgelegt (Frequenz 50 / 60 Hz).
Scheinwerfer wird mit einem Kabel HO7-RNF 3 x 1,5mm2 von 2 meter
Länge geliefert, geräteseitig mit einer Kupplung CEE22 ausgestattet.
Achtung: das Kabel darf nicht an heißen Oberflächen des
Scheinwerfer anliegen!
Verwenden Sie UNBEDINGT diese Leitung für Ihren Scheinwerfer.
Prüfen Sie zu Ihrer eigenen Sicherheit ob die Erdleitung (gelb - grün)
auch wirklich IMMER an der Erdungsklemme angeschlossen ist.
Stecken Sie die Leitung in die Buchse an der Rückseite des
Scheinwerfers. Sichern Sie die Leitung mittels des Federsbügels.

Page 9
Issue 002
Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Vertikale Ausrichtung
An beiden Seiten des Befestigungsbügels sind zwei Lochpaare (Abstand
70 mm) angebracht, die so eine höhere und eine tiefere Montage des
Scheinwerfers erlauben (ein gekröpfter Bügel ist wahlweise erhältlich).
• Lösen Sie die zwei Verschraubungen (Nr.5) mit Hilfe eines 17er
Schlüssels oder einer Ratsche.
• Entfernen Sie die Unterlegscheiben (Nr.3 und 4).
• Entfernen Sie den Verriegelungsgriff (Nr.6) und die Unterlegscheibe,
(Nr.10).
• Entfernen Sie den Befestigungsbügel, indem Sie die beiden
Seitenarme auseinanderbiegen. Danach entfernen Sie die Schraube
mit rundem Kopf (Nr. 9).
• Setzen Sie den Bügel in der gewünschten Position auf und folgen
Sie für den Zusammenbau der Vorgehensweise in umgekehrter
Reihenfolge.
Horizontale Ausrichtung
Der Bügel kann über die gesamte Länge des Scheinwerfers verschoben
werden und erlaubt so die Montage in jeder beliebigen Position.
• Lösen Sie die zwei Verschraubungen (Nr.5) mit Hilfe eines 17er
Schlüssels oder einer Ratsche.
• Setzen Sie den Bügel in der gewünschten Position auf und ziehen
Sie die Schrauben an.
Einstellung für die Abbildungsschärfe des Lichtstrahls
Der Scheinwerfer hat eine Feinregelung (Ref.14), der es ermöglicht,
eingeschrankt zu fokusireren und den Lichtstrahldurchmesser zu variieren
Reinigung der Linse und des Spiegels
• Nachdem Sie die Stromzufuhr unterbrochen haben, öffnen Sie die
Zugangsklappe und entfernen Sie Spiegel und Lampe. Lösen Sie
die Rändelschraube (nur um eine Umdrehung) und ziehen Sie das
Linsensystem des Kondensors aus der Gehäuseöffnung.
• Reinigen Sie die Linsen und den Spiegel mit einem sauberen,
weichen Tuch, das mit Alkohol getränkt ist. Achten Sie beim Einsetzen
des gereinigten Linsensystems darauf, dass die beiden Krallen des
Trägerbleches wieder in die Standbuchsen des Gehäuses gleiten.
Ziehen Sie die Rändelschraube gut fest.
• Setzen Sie die Lampe wieder ein, setzen Sie den Spiegel wieder ein
und befestigen Sie ihn.
Befestigung
Dieser Scheinwerfer kann an einer Stange aufgehängt werden (mittels
A20, A25, A30 oder DIN 15560-24 Befestigungshaken), kann aber auch
auf einem Stativ montiert werden (Diese ist als als Zubehör erhältlicht).
• Vermeiden Sie es, den Scheinwerfer in der Nähe von brennbaren
Gegenständen aufzustellen. Der Mindestabstand zwischen dem
Scheinwerfer und brennbaren Gegenständen ist auf dem Typenschild
angegeben, (Pt.10 - Seite 10).
• Bleiben Sie innerhalb der zulässigen Neigungswinkel, (Siehe
Typenschlid Pt.15 - Seite 10).
• Verwenden Sie entsprechend den Vorschriften immer ein
Sicherheitsseil, das an der Befestigungsöse festgemacht ist.
Zubehör
Der Farbfilterkassette ist ausgestattet mit:
• Aufnahme für Gitterschutz
• Einschübe
- 185 x 185 mm für (DIN15560) Zubehör
- 245 x 245 mm für die DN105 Scheinwerfer
• einer Klappeverriegelung
Hinweis:
Die Farbfilterkassette ist für den Einsatz von Zubehör mit einen Masse
von bis zu 25% der Masse des Scheinwerfers vorgeschen.
Farbwechsler
Verhaken Sie die beiden oberen Ecken des Farbwechslers in dem
vorderen Filtereinschubrahmen und schwenken Sie den Farbwechsler
nach unten, um die untere Feder einschnappen zu lassen. Befestigen
Sie das Sicherheitsseil des Farbwechslers an der Befestigungsöse des
Scheinwerfers.
1 Bremsscheibe
2 Distanzhülse
3 Unterlegscheibe
4 Unterlegscheibe DIN 127A
5 Hutmutter M10 DIN 934
6 Handgriff
7 Bügel
8 Gleitstück
9 Schloßschraube
10 Unterlegscheibe DIN 125A
Ø10
1 Zugang zur
Lampenaufnahme
2 Verriegelung
3 Befestigungsöse zur
Befestigung des
Sicherheitsseils
4 Längsgerichteter Schieber
zur Einstellung
5 Typenschild
6 Einstellmutter für den
Befestigungsbügel
7 Befestigungsbügel
8 Klappeverriegelung für
Zubehör
9 Kassettenrahmen für Filter
10 Schutzgitter
11 Griff
12 Federbügel für den
Stromzufuhrstecker
13 Steckdose für den
Anschlußstecker
14 Knopf für die Focuserung
2
3
4
5
6
7
10
9
8
1
13 14
11 12

Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Page 10
Issue 002
La plaque signalétique, placée latéralement sur l'appareil, reprend les
informations suivantes :
1 type du projecteur
2 angles de champ en degrés
3 symbole conforme aux prescriptions de la commission internationale
de l’éclairage CIE indiquantant le type du projecteur
4 numéro de code
5 numéro de série
6 tension nominale d’alimentation en V
7 puissance maximale de la lampe en W
8 températureambiante maximale (en °C) admissible pour un
fonctionnement normal
9 poids du projecteur sans lampe et sans accessoires, en kg
10 symbole indicant la distance minimale (en m) entre matières
inflammables et toute surface externe du projecteur (pour
prévenir l’inflammation des matières inflammables à partir de 80°C)
11 type de socquet pour la lampe à utiliser
12 courant maximal admissible en A
13 indice de protection contre la pénétration des poussières et de
l’humidité selon le code IP (International Protection)
14 température maximale de la surface externe du projecteur en
fonctionnement de régime
15 inclinaison maximum autorisée du projecteur
16 température maximale (en °C) à laquelle sera soumis l’isolement
des câbles d’alimentation
17 indication du haut du luminaire
18 marque d’origine
The indentification plate located on one side of the luminaire contains
the following information :
1 luminaire type designation
2 field angles in degrees
3 symbol indicating type of luminaire in accordance with CIE regulations
4 code number
5 serial number
6 rated power supply voltage in V
7 maximum wattage (in W) of the lamp
8 maximum permissible ambient temperature (in °C) for normal
operation
9 weight without lamp and accessories (in kg)
10 symbol indicating minimum distance (in m) between inflammable
matters and any external part of the luminaire to prevent ignition of
inflammable matters from 80°C up
11 lampholder type
12 maximum permissible current in A
13 resistance luminaire IP (International Protection) protection index
defining to dust and humidity
14 maximum temperature (in °C) of the luminaire housing during normal
operation
15 maximum tilt of luminaire allowed 0° position
16 maximum temperature (in °C) to which the supply cable will be
submitted
17 indication of the luminaire's top side
18 brand name
Das Typenschild, das auf der Seite des Scheinwerfers angebracht ist,
enthält folgende Informationen:
1 Typenbezeichnung Scheinwerfers
2 Öffnungswinkel in Grad
3 Symbol zur Kennzeichnung des Scheinwerfertyps in Übereinstimmung
mit den Bestimmungen der CIE
4 Code des Modells
5 Seriennummer
6 Betriebsspannung (V)
7 Höchste zulässige Leistung der Lampe (W)
8 Maximale zulässige Umgebungstemperatur in °C für den normalen
Betrieb
9 Gewicht ohne Lampe und Zubehör
10 Symbol zur Kennzeichnung des minimalen Abstandes zwischen
entflammbaren Gegenständen und jeder der Aussenflächen des
Gerätes in Metern (um das Entflammen brennbarer Gegenstände
bei > 80° C zu vermeiden)
11 Typ des Sockels der Lampe
12 Höchster zulässiger Strom in A
13 IP Schutzgrad (International Protection), der sich auf die
Widerstandsfähigkeit des Scheinwerfers gegen Staub und
Feuchtigkeit bezieht
14 Höchste Temperatur des Gehäuses des Scheinwerfers bei normalem
Betrieb
15 Höchste mögliche Schwenkung des Scheinwerfers in Bezug zum
0° Winkel
16 Höchste Temperatur in °C, der die Anschlussleitung ausgesetzt wird
17 Informationen über die Orientierung des Scheinwerfers (Oben/Unten)
18 Markenname
De identificatieplaat die zich aan de zijkant van de schijnwerper bevindt,
vermeldt de volgende gegevens :
1 type van de schijnwerper
2 openingshoek
3 symbool overeenkomstig de voorschriften van de IEC dat het
gebruikte lenstype symboliseert
4 codenummer
5 serienummer
6 nominale voedingsspanning in V
7 maximumvermogen van de lamp in W
8 maximum toegelaten omgevingstemperatuur in °C om een normale
werking van de schijnwerper te verzekeren
9 gewicht in kilogram van de schijnwerper zonder lamp en zonder
accessoires
10 minimumafstand tot ontvlambare stoffen in meter t.o.v. gelijk welk
extern oppervlak van de schijnwerper (om het ontvlammen van
brandbare stoffen te voorkomen 80 °C)
11 type van de gebruikte lamphouder
12 maximum toegelaten stroom in A
13 beschermingsindex IP in verband met de weerstand van de
schijnwerper tegen stof en vochtigheid
14 maximale temperatuur in °C van de behuizing bij normale werking
15 maximaal toegelaten inclinatie in graden t.o.v. de 0° stand
16 maximale temperatuur in C waaraan de isolatie van de voedingskabel
mag onderworper worden
17 aanduiding van de bovenkant van de schijnwerper
18 merknaam
C 101
10° - 65°

Page 11
Issue 002
Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Accessoires Toebehoren Accessories Zubehör
PFM / 185 (185 x 185 mm)
PFM / 245 (245 x 245 mm)
Porte-filtre en métal
Metalen filterhouder
Metal filter frame
Metallfilterrahmen
A20 [for Ø 35 to Ø 50 mm tube]
Crochet de fixation
Ophanghaak
Hook clamp
Rohrhaken
Crochet de fixation
Ophanghaak
Hook clamp
Rohrhaken
A25 [for Ø 35 to Ø 50 mm tube]
Crochet de fixation
Ophanghaak
Hook clamp
Rohrhaken
A30 [for Ø 45 to Ø 60 mm tube]
Câble de sécurité
Veiligheidskabel
Safety cable
Sicherheitsseil
CAS 120/N (1,2 m)
Grillage de protection
Beschermingsrooster
Wire mesh safety guard
Schutzgitter
Cône lumière
Strooilichtbegrenzer
Light beam cone
Lichtblendtubus
GR / 185 (185 x 185 mm)
GR / 245 (245 x 245 mm)
Lyre courbe
Haakse beugel
Slanted yoke
Gekröpfter Bügel
CL1 - CL2 (Ø 185 or Ø 245 mm)
LC/1

Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Page 12
Issue 002
Pièces de rechange Ref. Spare parts
Wisselstukken Ref. Ersatzteile
C. EUROPE
CEE22/PLUG
KIT/GX9,5/C1
KIT/GY16/C2
KIT/GY16/F2
VD/C101
F150/F100
F200/F150
PC150/PEBBLE
PC200/PEBBLE
PC150/RC15
PC200/RC178
2 m (2 x 1.5 + 1.5 mm2) power supply cable with CEE 22 plug
CEE 22 plug HT°
GX 9.5 lampholder kit
GX 16 lampholder kit for C201 and C203
GX 16 lampholder kit for F201
Diffuser glass 85 x 85 mm for C101
Ø 150 fresnel lens for F101
Ø 200 fresnel lens for F201
Ø 150 prism-convex lens for C103
Ø 200 prism-convex lens for C203
Ø 150 PC lens for C101
Ø 200 PC lens for C201
Câble de 2 m (2 x 1,5 + 1,5 mm2), avec prise CEE 22
Prise type CEE 22 (connexion sur embase projecteur)
Kit douille GX9,5
Kit douille GY16 pour C201 et C203
Kit douille GY16 pour F201
Verre diffusant 85 x 85 mm pour C101
Lentille fresnel Ø 150 pour F101
Ø 200 pour F 201
Lentille prisme convexe Ø 150 pour C103
Ø 200 pour C 203
Lentille plan convexe Ø 150-RC 150 pour C101
Ø 200-RC 178 pour C201
C. EUROPE
CEE22/PLUG
KIT/GX9,5/C1
KIT/GY16/C2
KIT/GY16/F2
VD/C101
F150/F100
F200/F150
PC150/PEBBLE
PC200/PEBBLE
PC150/RC15
PC200/RC178
2 m Silikon-Anschlusskabel (2 x 1,5 + 1,5 mm2),
mit CEE 22-Kupplung ohne Stecker
CEE 22- HT° Kupplung
GX 9.5 Lampensockel Montagesatz
GX 16 Lampensockel Montagesatz für C201 und C203
GX 16 Lampensockel Montagesatz für F201
Diffuser glass 85 x 85 mm für C101
Ø 150 Stufenlinse für F101
Ø 200 Stufenlinse für F201
Ø 150 Prismkonvexlinse für C103
Ø 200 Prismkonvexlinse für C203
Ø 150 Plankonvexe Linse für C101
Ø 200 Plankonvexe Linse für C201
2 m voedingskabel (2 x 1,5 + 1,5 mm2),
met CEE 22 HT° contrastekker
CEE 22HT° contrastekker
Kit lamphouder GX 9.5
Kit lamphouder GY16 voor C201 en C203
Kit lamphouder GY16 voor F201
Diffusor glas 85 x 85 mm voor C101
Fresnel lens Ø 150 voor F101
Ø 200 voor F 201
Prism convex lens Ø 150 voor C103
Ø 200 voor C 203
Platbolle lens Ø 150-RC 150 voor C101
Ø 200-RC 178 voor C201

Page 13
Issue 002
Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Lampes halogènes Halogeenlampen Halogen lamps Halogen Lampen
Durée de vie en h
Levensduur in u
Life expectancy in h
Lebensdauer in h
T° couleur en K
Kleur T° in K
Colour T° in K
Farbtemperatur in K
Douille
Lampvoet
Lampholder
Fassung
Hauteur de centre lumineux
Filamentcentrumhoogte
Height of filament center
Lichtschwerpunkt
ANSI / LIF-code
200
3 200
GX 9,5
55
FAV/CP70
1000 W
200
3 200
GX 9,5
67
…/CP90
400
3000
GX 9,5
67
FWS/T29
1200 W
750
3000
GX 9,5
55
FWP/T19
Lampes halogènes Halogeenlampen Halogen lamps Halogen Lampen
Durée de vie en h
Levensduur in u
Life expectancy in h
Lebensdauer in h
T° couleur en K
Kleur T° in K
Colour T° in K
Farbtemperatur in K
Douille
Lampvoet
Lampholder
Fassung
Hauteur de centre lumineux
Filamentcentrumhoogte
Hight of filament center
Lichtschwerpunkt
ANSI / LIF-code
400 3 200 GY16 70 CP79
GX 9.5 GY 16

Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Page 14
Issue 002
F 101 13° - 59° F 201 12° - 61°
Cd x 1000
2 4 6
150
200
50
100
Cd x 1000
20
12
16
10 20
4
8
30
1200W 182000 17000
13° 59°
Distance (m) Lux Ø (m) Lux Ø (m)
8 2844 1,8 266 9,0
10 1820 2,3 170 11,3
12 1264 2,7 118 13,6
14 929 3,2 87 15,8
16 711 3,7 66 18,1
18 562 4,1 52 20,4
20 455 4,6 43 22,6
1000W
1200W

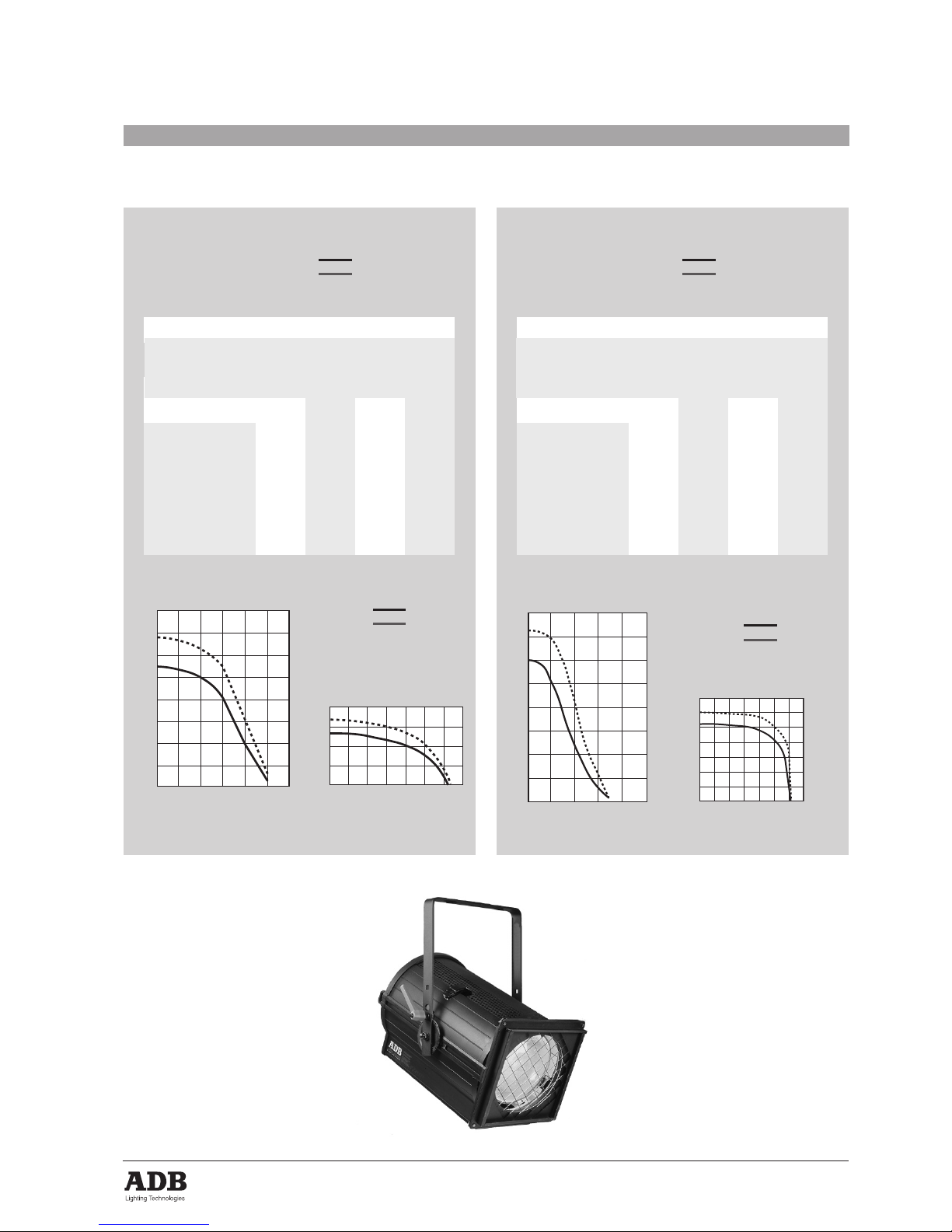

Photometric Data
Typical values measured without wiremesh,
Lamp : 220V, 3200K, biplane: 1000W / 26000 lm
1200W / 30000 lm
Light Distribution (Half Beam)
Note
To convert Candelas into Lux, divide by the square of the distance (in m).
Min.Angle
Max.Angle
Min.Angle Max.Angle
Axial intensity (Cd)
Angle
Light Levels (lux) and Field Ø(m)
Cd x 1000
300
100
200
2 41 3 5 6
20
30
10
10 20 30
Cd x 1000
2000W 280000 27500
12° 61°
Lux Ø (m) Lux Ø (m)
8 4375 1,7 430 9,4
10 2800 2,1 275 11,8
12 1944 2,5 191 14,1
14 1429 2,9 140 16,5
16 1094 3,4 107 18,9
18 864 3,8 85 21,2
20 700 4,2 69 23,6
Photometric Data
Typical values measured without wiremesh
Lamp : 220V, 3200K, biplane, 2000W / 52000 lm
Light Levels (lux) and Field Ø(m)
Light Distribution (Half Beam)
Note
To convert Candelas into Lux, divide by the square of the distance (in m).
Min.Angle Max.Angle
Min.Angle Max.Angle
Axial intensity (Cd)
Angle
Distance (m)

Page 15
Issue 002
Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
C 103 7° - 61°C 101 10° - 65°
Cd x 1000
1000 W
1200 W
1200W 103200 8300
10° 65°
Lux Ø (m) Lux Ø (m)
8 1613 1,4 130 10,2
9 1274 1,6 102 11,5
10 1032 1,8 83 12,7
11 853 1,9 69 14,0
12 717 2,1 58 15,3
14 527 2,5 42 17,8
16 403 2,8 32 20,4
30
60
90
120
1 2 3 4 5
5
10
10 20 30
Photometric Data
Typical values measured without wiremesh, with diffusing glass
Lamp : 220V, 3200K, biplane: 1000W / 26000 lm
1200W / 30000 lm
Light Levels (lux) and Field Ø(m)
Light Distribution (Half Beam)
Note
To convert Candelas into Lux, divide by the square of the distance (in m).
Max.Angle
Min. Angle Max. Angle
Axial Intensity (Cd)
Angle
Distance (m)
Min.Angle
12
10
8
6
4
2
10 20 30
400
300
200
100
12345
1200W 360 000 12 000
7° 61°
Lux Ø (m) Lux Ø (m)
6 10000 0,7 333 7,1
8 5625 1,0 188 9,4
10 3600 1,2 120 11,8
12 2500 1,5 83 14,1
14 1837 1,7 61 16,5
16 1406 2,0 47 18,9
18 1111 2,2 37 21,2
1200 W
1000 W
Cd x 1000
Cd x 1000
Photometric Data
Typical values measured without wiremesh, with diffusing glass
Lamp : 220V, 3200K, biplane: 1000W / 26000 lm
1200W / 30000 lm
Light Levels (lux) and Field Ø(m)
Note
To convert Candelas into Lux, divide by the square of the distance (in m).
Angle Min. Angle Max.
Axial Intensity (Cd)
Angle
Distance (m)
Light Distribution (Half Beam)
Min.Angle
Max.Angle
Cd x 1000

Fresnel and PC lens Spotlights
1000, 1200 & 2000 W
Page 16
Issue 002
C 201 5° - 65° C 203 8° - 58°
5
10
15
20
10 20 30 40
200
400
600
800
21 3
Cd x 1000 Cd x 1000
Lux Ø (m) Lux Ø (m)
6 19444 0,5 500 7,6
7 14286 0,6 367 8,9
8 10938 0,7 281 10,2
10 7000 0,9 180 12,7
12 4861 1,0 125 15,3
14 3571 1,2 92 17,8
16 2734 1,4 70 20,4
18 2160 1,6 56 23,0
Photometric Data
Typical values measured without wiremesh
Lamp : 220V, 3200K, biplane, 2000W / 52000 lm
Light Levels (lux) and Field Ø(m)
Light Distribution (Half Beam)
Note
To convert Candelas into Lux, divide by the square of the distance (in m).
Min.Angle Max.Angle
Min.Angle Max.Angle
Axial Intensity (Cd)
2000W 700000 18000
Angle 5° 65°
Distance (m)
2 41 3 5
100
200
300
400
8
16
24
10 20 30
Cd x 1000
Cd x 1000
Lux Ø (m) Lux Ø (m)
8 6875 0,6 325 8,2
10 4400 0,8 208 10,2
12 3056 0,9 144 12,2
14 2245 1,1 106 14,3
16 1719 1,3 81 16,3
18 1358 1,4 64 18,3
20 1100 1,6 52 20,4
22 909 1,7 43 22,4
Photometric Data
Typical values measured without wiremesh
Lamp : 220V, 3200K, biplane, 2000W / 52000 lm
Light Levels (lux) and Field Ø(m)
Light Distribution (Half Beam)
Note
To convert Candelas into Lux, divide by the square of the distance (in m).
Min.Angle Max.Angle
Min.Angle Max.Angle
Axial intensity (Cd)
2000W 440000 20800
Angle 4,5° 54°
Distance (m)
ADB - Your Partner for Light
M-5110-4L-03r
www.adblighting.com
Subject to modifications
Belgium N.V. ADB-TTV Technologies S.A.
(Group Headquarters) Leuvensesteenweg 585, B-1930 Zaventem
Tel : [phone], Fax : [phone], E-Mail : [email protected]
France ADB S.A.S. Sales Office: 92, Avenue Jean Jaurès F-92120 Montrouge
Tel : [phone], Fax : [phone], E-Mail : [email protected]
Factory & Group Logistics Centre: Zone industrielle Rouvroy F-02100 Saint-Quentin
Tel : [phone], Fax : [phone], E-Mail : [email protected]
