ADInstruments AD505N User manual

Manual de Usuario ADInstruments
Multímetro analógico
AD505N

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
2
Contenido
1.- Diseño del multímetro …………………………………….…. 3
2.- Introducción ……………………………………………………. 4
3.- Recomendaciones de seguridad ………………………… 5
4.- Características …………………………………………………. 6
5.- Especificaciones ………………………………………..…….. 7
6.- Escalas ………………………………………….……………….. 8
7.- Manejo …………………………………………………………… 9
8.- Mantenimiento ………………………………..……………… 10

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
3

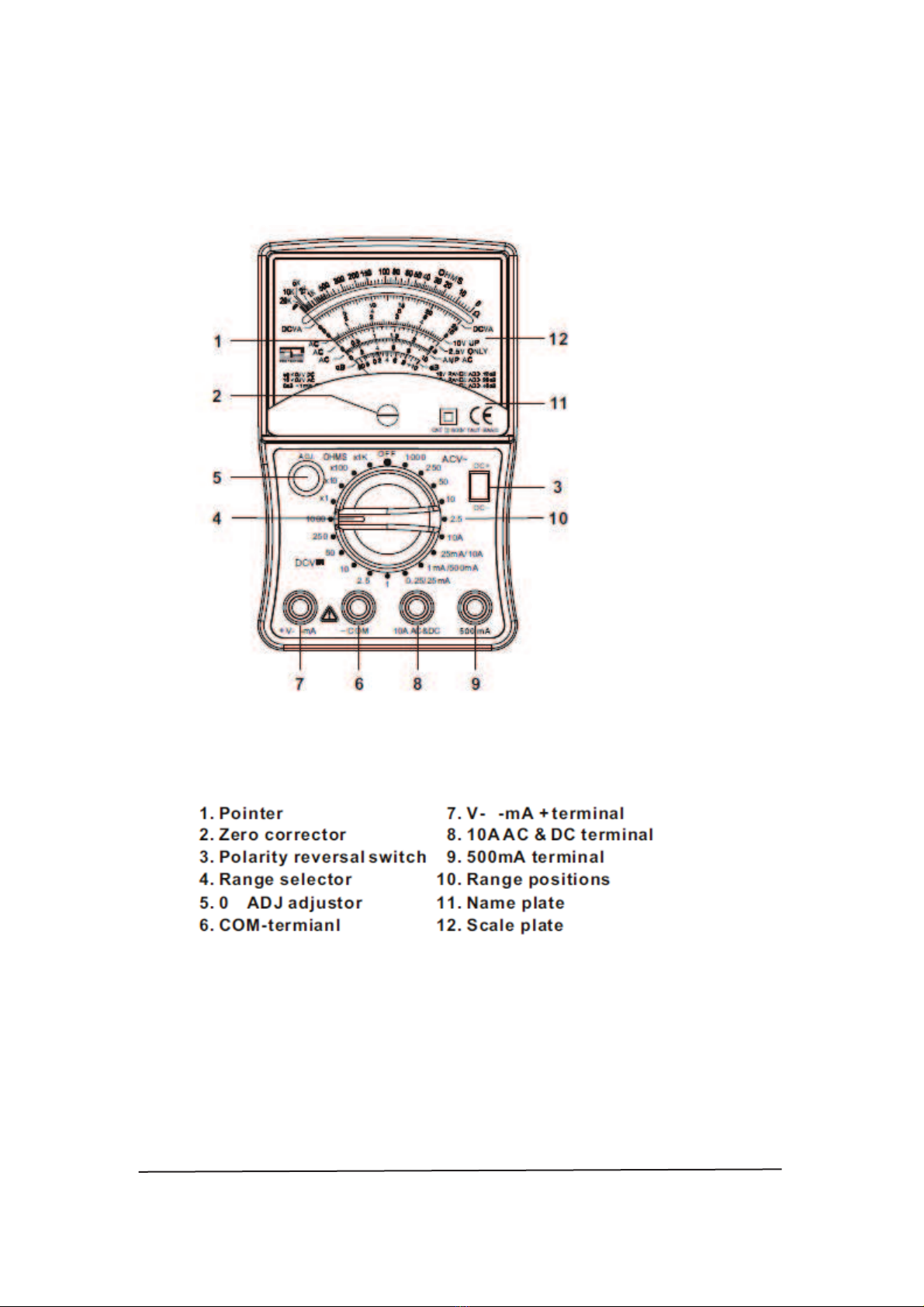

1.- Diseño del multímetro
1. - Aguja indicadora 7.- V Ω mA terminal positivo
2.- Corrector de cero 8.- Terminal de 10 A DC y AC
3.- Conmutador inversor de polaridad 9.- Terminal de 500 mA
4.- Selector de rango 10.- Valores de rango
5.- Ajuste de 0 Ω 11.- Placa con el nombre
6.- Terminal negativo común COM 12.- Placa de escalas

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
4
2.- Introducción
NOTAS
Este multímetro ha sido diseñado y comprobado de acuerdo con la normativa
348 del IEC para los requisitos de seguridad de los aparatos de medida
electrónicos, así como con los estándares IEC-1010 (EN 61010) y otros. Siga
todas las recomendaciones y precauciones para garantizar un funcionamiento
seguro.
Este multímetro analógico con su amplia capacidad de rango de medidas, las
cuales incluyen la de 10 A AC, está diseñado particularmente para cubrir las
necesidades de los ingenieros y especialistas en electricidad y electrónica.
Además este equipo dispone de protección contra sobrecargas y contra golpes.
PRECAUCIONES
A.- Antes de efectuar una medida, compruebe que la aguja indicadora se
encuentra en el cero de la escala, en caso contrario, ajústela mediante el
correspondiente corrector.
B.- Compruebe que el selector de rango se encuentra en la posición de rango
adecuada a la medida que desea realizar. Si tiene dudas, comience poniendo el
selector en el rango más elevado y vaya cambiando a rangos inferiores hasta
que tenga una lectura con la mayor precisión posible.
C.- No prolongue las medidas durante mucho tiempo en los rangos de corriente
más grandes.
D.- El conmutador inversor de polaridad, le permite cambiar rápidamente entre
+ y menos cuando efectúe medidas en tensión/corriente continua. Cuando
realice medidas en tensión/corriente alterna y Ohmios, mantenga la posición
del conmutador en el lado +.

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
5
3.- Recomendaciones de seguridad
-Lea las siguientes recomendaciones de seguridad cuidadosamente antes
de intentar usar o reparar el multímetro.
-Use el multímetro sólo como se especifica en este manual, en caso
contrario la protección que proporciona el equipo puede verse alterada.
-Condiciones de uso medioambientales:
a.- Uso en interiores
b.- Instalaciones categoría III
c.- Grado de polución 2
d.- Altitud hasta 2.000 metros
e.- Humedad relativa máxima 80%
f.- Temperatura de funcionamiento 0º ~ 40º C
- Tenga presentes los siguientes símbolos eléctricos internacionales
El medidor está protegido mediante aislamiento doble o reforzado.
¡Precaución! Vea este manual antes de usar el equipo
AC … Corriente alterna
DC … Corriente continua

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
6
4.- Características
A.- Agarre de alta calidad.
B.- Escalas en tres colores para facilitar la lectura y evitar errores.
C.- Espejo en la escala: Aumenta la precisión en la lectura.
D.- Características de seguridad: En todos los rangos.
E.- Características de seguridad: Fusible de seguridad, posición de seguridad
“OFF”
F.- Medida de decibelios.
G.- Pata de apoyo para mantener el equipo de pie y facilitar la medida y la
lectura.
H.- IEC/EC 61010-1: 01 CAT III 600V
EN 61326-1 : 06, EN 61326-2-2 : 06
EN 55011: 07+A2 : 07, EN61000-3-2 : 06
EN 61000-3-3: 95+A:1 01+A2 05
EN 61000-4-2: 95+A:1 98+A:2 01
EN 61000-4-3: 02+A:1 02, EN61000-4-4
EN 61000-4-5: 95+A1 01
EN 61000-4-6 96+A1 01, EN 61000-4-1:1

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
7
5.- Especificaciones
Tensión DC
Rangos: 0,25 –1 - 2,5 –10 –50 –250 - 1000 V
Precisión: ±2% FE (Fondo Escala)
Sensibilidad: 50 KΩ/V
Corriente DC
Rangos: 25µA –1mA –25mA –500mA –10ª (en otro terminal de entrada)
Precisión: ±2% FE (Fondo Escala)
Caída de tensión: 250mV
Tensión AC
Rangos: 2,5 –10 –50 –250 –1.000 V
Precisión: ±3% FE (Fondo Escala)
Sensibilidad: 10 KΩ/V
Decibelímetro: -20 a 62dB, 0dB=1mW/600Ω
Escala directa: -20 a +10dB
Corriente AC
Rango: 10A
Precisión: ±3% FE (Fondo Escala)
Resistencia
Rangos: Rx1 0,2Ω a 20KΩ
Rx10 2Ω a 200KΩ
Rx100 20Ω a 2MΩ
Rx1K 200Ω a 20MΩ
Precisión: ±3% FE (Fondo Escala)
Dimensiones: 160 (L) x 100 (A) x 45 (H) mm
Peso: 380gr con pilas incluidas.
Pilas: 2 x 1,5V (UM-3, SUM-3 o R6)

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
8
6.- Escalas
Medida
Rango
Escala
Multiplicador
Tensi
ón DC
0,25 V
1V
2,5V
10V
50V
250V
1.000V
25
B 10
B 25
B 10
B 5
B 25
B 10
X0,01
X0,1
X0,1
X1
X10
X10
X100
Corriente DC
25µA
1mA
25mA
500mA
10A
B 25
B 10
B 25
B 5
B 10
X1
X0,1
X1
X100
X1
Tensión AC
2,5V
10V
50V
250V
1.000V
D
C 10
C
5
C 25
C 10
X1 X1
X10
X10
X100
Corriente AC
10A
E
X1
Resistencia
Rx1 (0,2Ω a 20K Ω)
Rx10 (2 Ω a 200K Ω)
Rx100 (20 Ω a 2M Ω)
Rx1K (200 Ω a 20M Ω)
A
A
A
A
X 1 X10
X100
X1.000
Decibelios
-20 a +10dB
-8 a +22dB
+6 a +36dB
+20 a +50dB
+32 a +62dB
F
F
F
F
F
X1
X1 +12dB
X1 +26dB
X1 +40dB
X1 +52dB

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
9
7.- Manejo
Medida de tensión continua DCV
A.- Conecte la punta de prueba negra al terminal -COM y la punta de prueba
roja en el terminal +
B.- Coloque el selector de rango en la posición DCV más adecuada para el
circuito que desea medir.
C.- Conecte el multímetro en paralelo con la carga a medir, con la punta de
prueba negra en el lado negativo, y la punta de prueba roja en el lado positivo.
D.- Lea en la escala negra (DCVA) tal y como se refiere en la página 8.
Medida de corriente continua DCA
A.- Conecte la punta de prueba negra al terminal -COM y la punta de prueba
roja en el terminal +. Para la medida de 500mA y 10ª, la punta roja se conecta
en el terminal exclusivo para ello.
B.- Coloque el selector de rango en la posición DCA más adecuada para el
circuito que desea medir.
C.- Quite la alimentación del circuito a medir y conecte el equipo en serie con el
circuito a medir, con la punta de prueba negra en el lado negativo, y la punta
de prueba roja en el lado positivo.
D.- Lea en la escala negra (DCVA) tal y como se refiere en la página 8.
Medida de tensión alterna ACV
A.- Conecte la punta de prueba negra al terminal -COM y la punta de prueba
roja en el terminal +
B.- Coloque el selector de rango en la posición ACV más adecuada para el
circuito que desea medir.
C.- Conecte el multímetro en paralelo con la carga a medir, en este caso la
posición de las puntas de prueba es indiferente.
D.- Lea en la escala de 10V AC o en la de 2,5V AC tal y como se refiere en la
página 8.
Medida de corriente alterna ACA
A.- Conecte la punta de prueba negra al terminal -COM y la punta de prueba
roja en el terminal de 10A.
B.- Coloque el selector de rango en la posición de 10A AC.
C.- Conecte el multímetro en serie con el circuito a medir, en este caso la
posición de las puntas de prueba es indiferente.
D.- Lea directamente en la escala AMP AC.

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
10
Medida de resistencias
A.- Conecte la punta de prueba negra al terminal -COM y la punta de prueba
roja en el terminal +
B.- Coloque el selector de rango en la posición Ω más adecuada para el circuito
o dispositivo que desea medir.
C.- Compruebe que no existe ninguna tensión a lo largo de la resistencia medir.
D.- Cortocircuite las puntas de prueba y ajuste la aguja al punto cero girando el
potenciómetro 0 ADJ.
E.- Conecte las puntas a la resistencia o dispositivo a medir.
F.- Lea en la escala verde el valor tal y como se refiere en la página 8.
Medida de decibelios
A.- Conecte la punta de prueba negra al terminal -COM y la punta de prueba
roja en el terminal +
B.- Coloque el selector de rango en la posición ACV más adecuada para el
circuito que desea medir. (2,5ACV desde -20 a +10dB, 10ACV desde -8 a 22dB,
50ACV desde +6 a +36dB, 25ACV desde +20 a +50dB, 100ACV desde +32 a
+62dB).
C.- Conecte las puntas de prueba al circuito a medir y lea el valor en la escala
de dB. tal y como se refiere en la página 8.
8.- Mantenimiento
Sustitución de las pilas.
A.- Si no se puede hacer el ajuste de 0Ω en el rango x1, quiere decirse que las
dos pilas internas de 1,5V están agotadas. Sustitúyalas por unas nuevas y a ser
posible alcalinas.
B.- Para sustituir las pilas, abra la tapa trasera después de quitar el tornillo e
insértelas cuidando de que la polaridad sea la correcta en el compartimiento
correspondiente.
Sustitución del fusible
A.- Si se funde el fusible, el multímetro dejará de funcionar.
B.- Abra la tapa trasera quitando el correspondiente tornillo.
C.- Sustituya el fusible fundido por uno nuevo. Fíjese en las figuras 1 y 2 para
su localización.
D.- Ponga de nuevo la tapa trasera y asegúrela con su correspondiente tornillo.

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
11
CAT IV - Mediciones realizadas en el origen de la instalación de baja tensión.
CAT III - Mediciones realizadas en la instalación del edificio.
CAT II - Mediciones realizadas en los circuitos conectados directamente a la
instalación de baja tensión.
CAT I - Mediciones realizadas en los circuitos que no estén directamente
conectados a la red.
NOTA: Debido a nuestra política de mejora continua y de desarrollo, nos reservamos
el derecho a modificar las especificaciones sin previo aviso.

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
12
Instrument manual ADInstruments
Multitester
AD505N

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
13
INDEX Page
1. INSTRUMENT LAYOUT .................. 14
2. INTRODUCTION ............................. 15
3. SAFETY NOTES .............................. 16
4. FEATURES ...................................... 17
5. SPECIFICATION ............................. 18
6. SCALE ............................................. 19
7. OPERATION .................................... 20
8. MAINTENANCE ............................... 22

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
14
1. INSTRUMENT LAYOUT

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
15
2. INTRODUCTION
NOTE
This meter has been designed and tested according to IEC publication 348,
safety requirements for electronic measuring apparatus, IEC-1010 (EN 61010)
and other safety standards.
Follow all warnings to ensure safe operation. This 50,000W/V analogue
multitester with its wide range of measurement capabilities, which includes a
10A AC range, is particularly designed for the requirement of electrical and
electronic specialists and engineers. This instrument is also provided with
meter over load protection and shock proof device.
CAUTION
(1)When making a measurement check and see if the pointer is at 0 position of
the scale. If not, reset it by adjusting the zero adjustor.
(2)Check that the range selector is set to the correct range. When in doubt,
start with the highest range first and then reset to lower ranges for more
precise readings.
(3)Do not prolong measurement on high current Ranges.
(4)The polarity reversal switch is provided for quick transfere of + and - for test
of DC. When testing AC and OHMS, keep the switch at + side.

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
16
3. SAFETY NOTES
˜ Read the following safety information carefully before
attempting to operate or service the meter.
˜ Use the meter only as specified in this manual
otherwise the protection provided by the meter may be
impaired.
˜ Rated environmental conditions
(1). Indoor use.
(2). Installation Category .
(3). Pollution Degree 2.
(4). Altitude up to 2000 Meter.
(5). Relative Humidity 80% Max.
(6). Ambient Temperature 0°~40°C.
˜ Observe the international electrical symbols listed
Below:
Meter is protected throughout by double insulation or reinforced
insulation.
Caution ! Refer to this manual before using the meter.
AC... Alternating current.
DC... Direct current.

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
17
4. FEATURES
·High quality Taut Band movement.
·Easy to read 3-color scale for mistake proof reading.
·Mirror scale makes reading pointer easy.
·Safety features on all ranges.
·Safety features safety fused, safety "OFF" position.
·dB measurement.
·With stand makes reading and measuring easy.
IEC/EN 61010-1 01 CAT 600V.
EN 61326-1 06, EN 61326-2-2 06,
EN 55011 07+A2 07, EN 61000-3-2 06,
EN 61000-3-3 95+A1 01+A2 05,
EN 61000-4-2 95+A1 98+A2 01,
EN 61000-4-3 02+A1 02, EN 61000-4-4 04,
EN 61000-4-5 95+A1 01,
EN 61000-4-6 96+A1 01, EN 61000-4-11 04

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
18
5. SPECIFICATION
·DC Voltage
Ranges 0.25-1-2.5-10-50-250-1000V
Accuracy ±2% FS
Sensitivity 50KW/V
·DC Current
Ranges 25mA-1mA-25mA-500mA-10A(on
separate input)
Accuracy ±2% FS
Voltage Drop 250mV
·AC Voltage
Ranges 2.5-10-50-250-1000V
Accuracy ±3% FS
Sensitivity 10KW/V
Decibelmeter -20 to 62dB 0dB=1mW/600W
Direct Scale -20 to +10dB
·AC Current
Range 10A
Accuracy ±3% FS
·Resistance
Ranges Rx1 0.2W to 20KW
Rx10 2W to 200KW
Rx100 20W to 2MW
Rx1K 200W to 20MW
Accuracy ±3% FS Length
·Dimension 160(L)x100(W)x45(D)mm
·Weight 380g(battery included)
·Battery 1.5V(UM-3, SUM-3 or R6)x2

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
19

AD Instruments
_____________________________________________________________________
©Copyright Abacanto Digital SA.
Manual de usuario AD505N
20
8. OPERATION
DCV MEASUREMENT
1.Plug the black test lead into the-COM terminal and the red lead into the
+terminal.
2.Place the range selector to the DCV range appropriate for the circuit to be
tested.
3.Connect the tester in parallel with the load, with the Black test lead on the
negative side and the red lead on the positive side.
4.Read the DCVA scale (black) refering the reference table in Page 19.
DCA MEASUREMENT
1.Plug the black test lead into the-COM terminal and the red lead into the +
terminal. For 500mA and 10A, the red lead is plugged into the separated input
terminals.
2.Place the range selector to the DC currange range appropriate for the circuit
to be tested.
3.Cut the power to the circuit to be tested and connect the tester in series with
the circuit, with the black test lead on the negative side and the red lead on the
positive side.
4.Read the DCVA scale (black) refering the reference table in Page 19.
ACV MEASUREMENT
1.Plug the black test lead into the -COM terminal and the red lead into the +
terminal.
2.Place the range selector to the VAC range appropriate for the circuit to be
tested.
3.Connect the tester in parallel with the load reagrdless to the polarities of the
circuit.
4.Read the AC 10V UP or AC 2.5V ONLY scales refering the reference table in
Page 19.
ACA MEASUREMENT
