CO2-Messgerät
CM 10
CM 10 E (EnOcean®)

2
Über diese Betriebsanleitung
DE
CO2-Messgerät CM 10 / CM 10 E
1 Über diese Betriebsanleitung
Diese Betriebsanleitung beschreibt das CO²-Messgerät CM 10 / CM 10 E (im
Folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts.
• Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung
vollständig gelesen und verstanden haben.
• Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit
dem Produkt jederzeit verfügbar ist.
• Geben Sie die Betriebsanleitung und alle zum Produkt gehörenden
Unterlagen an alle Benutzer des Produkts weiter.
• Wenn Sie der Meinung sind, dass die Betriebsanleitung Fehler, Wider-
sprüche oder Unklarheiten enthält, wenden Sie sich vor Benutzung des
Produkts an den Hersteller.
Diese Betriebsanleitung ist urheberrechtlich geschützt und darf ausschließ-
lich im rechtlich zulässigen Rahmen verwendet werden. Änderungen vorbe-
halten.
Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Betriebs-
anleitung sowie Nichtbeachten der am Einsatzort des Produkts geltenden
Vorschriften, Bestimmungen und Normen entstehen, übernimmt der Herstel-
ler keinerlei Haftung oder Gewährleistung.

3
Informationen zur Sicherheit
DE
CO2-Messgerät CM 10 / CM 10 E
2 Informationen zur Sicherheit
2.1 Warnhinweise und Gefahrenklassen
In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle
Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen
in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes
geltenden Bestimmungen, Normen und Sicherheitsvorschriften beachten.
Stellen Sie vor Verwendung des Produktes sicher, dass Ihnen alle Bestim-
mungen, Normen und Sicherheitsvorschriften bekannt sind und dass sie
befolgt werden.
Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig-
nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs-
situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter-
teilt.
2.2 Bestimmungsgemäße Verwendung
Das Produkt eignet sich ausschließlich zur Messung und Anzeige des Koh-
lenstoffdioxidgehalts (CO2) in der Raumluft.
Das Produkt darf nur in Innenräumen verwendet werden (beispielsweise
Schlaf-, Wohn- und Arbeitsräume).
Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht
Gefahren.
Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die
von Ihnen vorgesehene Verwendung geeignet ist. Berücksichtigen Sie dabei
mindestens folgendes:
• Alle am Einsatzort geltenden Bestimmungen, Normen und Sicherheits-
vorschriften
• Alle für das Produkt spezifizierten Bedingungen und Daten
• Die Bedingungen der von Ihnen vorgesehenen Anwendung
HINWEIS
HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam,
die bei Nichtbeachtung Sachschäden zur Folge haben kann.

4
Informationen zur Sicherheit
DE
CO2-Messgerät CM 10 / CM 10 E
Führen Sie darüber hinaus eine Risikobeurteilung in Bezug auf die konkrete,
von Ihnen vorgesehene Anwendung nach einem anerkannten Verfahren
durch und treffen Sie entsprechende dem Ergebnis alle erforderlichen
Sicherheitsmaßnahmen. Berücksichtigen Sie dabei auch die möglichen Fol-
gen eines Einbaus oder einer Integration des Produkts in ein System oder in
eine Anlage.
Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich
unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten
Bedingungen und innerhalb der spezifizierten technischen Daten und in
Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Nor-
men und Sicherheitsvorschriften durch.
2.3 Vorhersehbare Fehlanwendung
Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke
nicht angewendet werden:
• Explosionsgefährdete Umgebung.
- Bei Betrieb in explosionsgefährdeten Bereichen kann Funkenbildung zu
Verpuffungen, Brand oder Explosionen führen.
• In Räumen, in denen hohe Luftfeuchtigkeit entstehen kann (beispiels-
weise Badezimmer)
• In Boden- oder Deckennähe, zwischen Regalwänden, hinter Vorhängen
oder in direkter Zugluft
• In Verbindung mit Geräten, die direkt oder indirekt menschlichen, gesund-
heits- oder lebenssichernden Zwecken dienen, oder durch deren Betrieb
Gefahren für Menschen, Tier oder Sachwerte entstehen können
2.4 Qualifikation des Personals
Arbeiten an und mit diesem Produkt dürfen nur von Fachkräften vorgenom-
men werden, die den Inhalt dieser Betriebsanleitung und alle zum Produkt
gehörenden Unterlagen kennen und verstehen.
2.5 Persönliche Schutzausrüstung
Verwenden Sie immer die erforderliche persönliche Schutzausrüstung.
Berücksichtigen Sie bei Arbeiten an und mit dem Produkt auch, dass am Ein-
satzort Gefährdungen auftreten können, die nicht direkt vom Produkt ausge-
hen.

5
Transport und Lagerung
DE
CO2-Messgerät CM 10 / CM 10 E
2.6 Veränderungen am Produkt
Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die
in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände-
rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind.
3 Transport und Lagerung
Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä-
digt werden.
HINWEIS
UNSACHGEMÄSSE HANDHABUNG
• Stellen Sie sicher, dass während des Transports und der Lagerung des Pro-
dukts die spezifizierten Umgebungsbedingungen eingehalten werden.
• Benutzen Sie für den Transport die Originalverpackung.
• Lagern Sie das Produkt nur in trockener, sauberer Umgebung.
• Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge-
schützt ist.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.

6
Produktbeschreibung
DE
CO2-Messgerät CM 10 / CM 10 E
4 Produktbeschreibung
4.1 Übersicht
4.2 Abmessungen

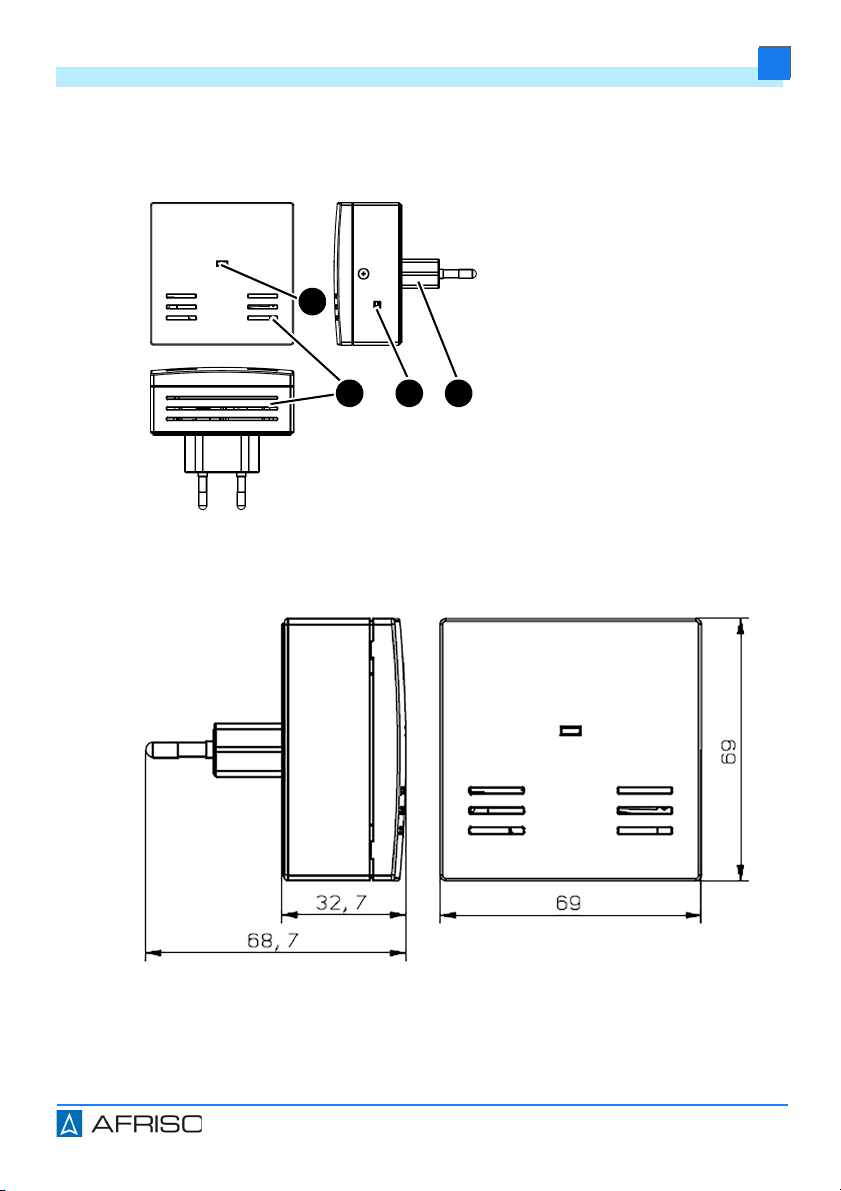

A. LED
B. Lüftungsschlitze
C. Bedientaste (LRN-Taste)
D. Netzstecker
Abbildung 1: Übersicht
Abbildung 2: Maße in mm
A
B C D

7
Produktbeschreibung
DE
CO2-Messgerät CM 10 / CM 10 E
4.3 Funktion
Das Produkt misst den Kohlenstoffdioxidgehalt (CO2) in der Raumluft. Die
LED zeigen den Kohlenstoffdioxidgehalt (CO2) optisch grün, gelb oder rot an.
Wenn die gelbe oder rote LED leuchtet, dann ertönt ein akustisches Signal.
Produkt mit EnOcean®-Funkmodul (CO2-Messgerät CM 10 E)
Das Produkt sendet die Messwerte an das AFRISOhome Gateway. Über die
App AFRISOhome erhält der Endanwender eine Übersicht über den aktuel-
len Wert und den bisherigen Verlauf des Kohlenstoffdioxidgehalts (CO2) in
der Raumluft.
4.4 Zulassungsdokumente, Bescheinigungen, Erklärungen
Das Produkt entspricht:
• EMV-Richtlinie (2014/30/EU)
• Niederspannungsrichtlinie (2014/35/EU)
• Radio Equipment Directive, RED (2014/53/EU)
• RoHS-Richtlinie (2011/65/EU)
4.5 Technische Daten
Parameter Wert
Allgemeine Daten
Abmessungen (B x H x T) 69 x 69 x 33 mm
Gewicht 108 g
Werkstoff Gehäuse PC/ABS
Farbe Weiß, ähnlich RAL 9003
LEDs
Grün < 1000 ppm CO2
Gelb 1000 - 1500 ppm CO2
Rot > 1500 ppm CO2
Alarmzustand
Emissionen / Warnton 80 dB (A), 1 Sekunde
Sensor
Messmethode Infrarot

8
Produktbeschreibung
DE
CO2-Messgerät CM 10 / CM 10 E
Messbereich 0 ... 2000 ppm
Genauigkeit ± 50 ppm + 3 % vom Messwert
Temperaturabhängigkeit 0,2 % Full Scale pro °C
Stabilität < 2 % Full Scale über die Lebensdauer
des Sensors
Druckabhängigkeit 0,13 % vom Messwert pro mm Hg
Kalibrierung Selbstkalibrierend
Ansprechzeit < 2 Minuten bei 90 % Änderung des
Kohlenstoffdioxidgehalt (CO2)
Signalaktualisierung Alle 4 Sekunden
Aufwärmzeit Betriebsbereit: < 2 Minuten 
Maximale Genauigkeit: 10 Minuten
Umgebungsbedingungen
Umgebungstemperatur Betrieb 5 ... 40 °C
Umgebungstemperatur Lagerung -20 ... 60 °C
Relative Luftfeuchtigkeit < 70 % (nicht kondensierend)
Elektrische Daten
Versorgungsspannung AC 100 ... 240 V ±10 %, 50 Hz ... 60 Hz
Nennleistung 2,5 VA
Schutzklasse (EN 60730-1) II
Schutzart (EN 60529) IP 20
Wirkungsweise (EN 60730-1) Typ 1
Verschmutzungsgrad
(EN 60730-1) 2
Bemessungsstoßspannung 2500 V
Parameter Wert

9
Produktbeschreibung
DE
CO2-Messgerät CM 10 / CM 10 E
EnOcean®-Funk (nur bei CO2-Messgerät CM 10 E)
Frequenz 868,3 MHZ
Sendeleistung Maximal 10 mW
Reichweite Siehe Kapitel 
"Informationen zu EnOcean®-Funk"
EnOcean® Equipment Profile
(EEP) A5-09-09
Parameter Wert

10
Montage
DE
CO2-Messgerät CM 10 / CM 10 E
5 Montage
5.1 Montage vorbereiten
Stellen Sie sicher, dass das Produkt jederzeit zugänglich und einsehbar
ist.
Betreiben Sie das Produkt an Steckdosen, die sich auf mittlerer Raum-
höhe befinden.
Betreiben Sie das Produkt an Steckdosen, die von der zirkulierenden
Raumluft gut erreichbar sind.
Betreiben Sie das Produkt an Steckdosen, die mindestens 1,5 m von
Türen, Fenstern oder anderen Belüftungen entfernt sind.
Betreiben Sie das Produkt an Steckdosen, an denen kein Staub oder
Schmutz das Produkt verschmutzen können.
HINWEIS
KONDENSATBILDUNG AM PRODUKT
• Stellen Sie sicher, dass das Produkt sich auf die Umgebungstemperatur auf-
wärmen kann, bevor sie das Produkt an die Spannungsversorgung anschlie-
ßen, wenn Sie das Produkt vorher bei niedrigeren Temperaturen gelagert
oder betrieben haben.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.
Abbildung 3: Montage vorbereiten
min. 1,5 m

11
Montage
DE
CO2-Messgerät CM 10 / CM 10 E
Nur für Produkt mit EnOcean®-Funkmodul
Stellen Sie sicher, dass bei Verwendung von mehreren Produkten, die
Produkte nummeriert oder mit dem Aufstellungsort beschriftet sind und
erstellen Sie einen Aufstellplan.
5.2 Produkt montieren
1. Wählen Sie eine geeignete Steckdose.
2. Stecken Sie das Produkt mit dem Netzstecker in die Steckdose.
Das Produkt benötigt nach dem Einstecken 25 Sekunden, um sich zu kalib-
rieren. Die LED leuchtet rot, gelb und grün. In dieser Zeit werden keine ver-
wertbaren Messwerte verarbeitet.
Abbildung 4: Montage mit EnOcean®-Funkmodul


12
Inbetriebnahme
DE
CO2-Messgerät CM 10 / CM 10 E
6 Inbetriebnahme
6.1 Produkt mit AFRISOhome Gateway verbinden (optional)
Nur für Produkt mit EnOcean®-Funkmodul
Der Einlernvorgang ist in der Betriebsanleitung des AFRISOhome Gateways
oder der App beschrieben.
Stellen Sie sicher, dass das AFRISOhome Gateway sich in der Nähe des
Signalteils befindet.
Stellen Sie sicher, dass das AFRISOhome Gateway sich im „Einlern-
Modus“ befindet.
Stellen Sie sicher, dass bei Verwendung von mehreren Produkten, die
Produkte nummeriert oder mit dem Aufstellungsort beschriftet sind und
erstellen Sie einen Aufstellplan.
Abbildung 5: Produkt mit AFRISOhome Gateway verbinden
1. Drücken Sie die LRN-Taste
des Produkts mit einem
kleinen Schraubendreher
(maximal 2,5 mm breit) in
Pfeilrichtung.
- Das Produkt sendet ein
Lern-Telegramm
(LRNTEL).
- Das Produkt ist mit der 
EnOcean-Zentrale ver-
bunden.
Abbildung 6: LRN-Taste drücken

13
Inbetriebnahme
DE
CO2-Messgerät CM 10 / CM 10 E
6.2 Ton anschalten / ausschalten
6.3 Betrieb
Die Bedienung des Produkts beschränkt sich auf dessen regelmäßige Über-
wachung.
Wenn die gelbe oder rote LED leuchtet und ein oder zwei Pieptöne alle10
Minuten ertönt, lüften Sie den Raum.
Nur für Produkt mit EnOcean®-Funkmodul
Das Produkt sendet die Messwerte an das AFRISOhome Gateway. Über die
App AFRISOhome erhält der Endanwender eine Übersicht über den aktuel-
len Wert und den bisherigen Verlauf des Kohlenstoffdioxidgehalts (CO2) in
der Raumluft.
Ton an:
- Kurzer Piepton,
die gelbe LED
blinkt kurz.
Ton aus:
- Die rote LED
blinkt kurz.

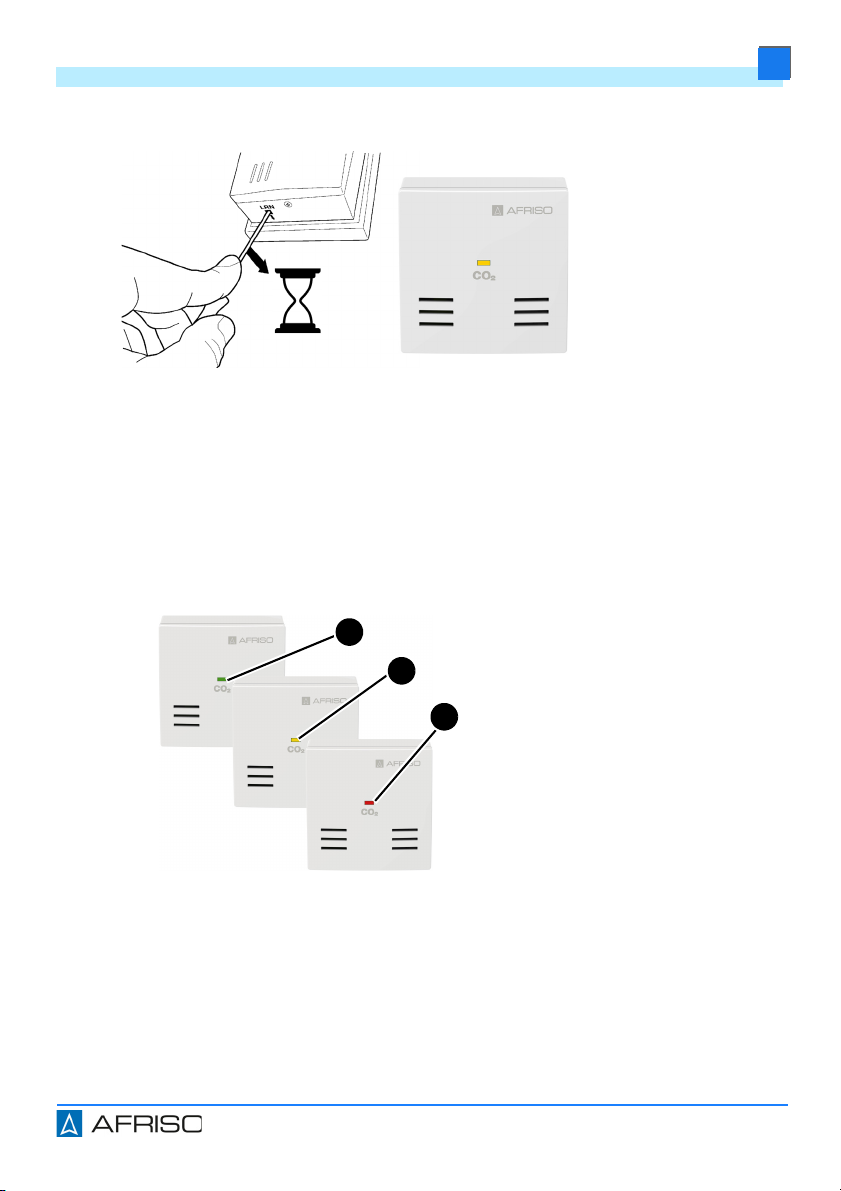

Abbildung 7: Ton anschalten / ausschalten
LED:
A. Grün
B. Gelb
- Ton piept einmal alle 10
Minuten.
C. Rot
- Ton piept zweimal alle 10
Minuten.
Abbildung 8: Betrieb
4 Sekunde
gelbe LED blinkt
1 x Piepton
A
B
C

14
Wartung
DE
CO2-Messgerät CM 10 / CM 10 E
7 Wartung

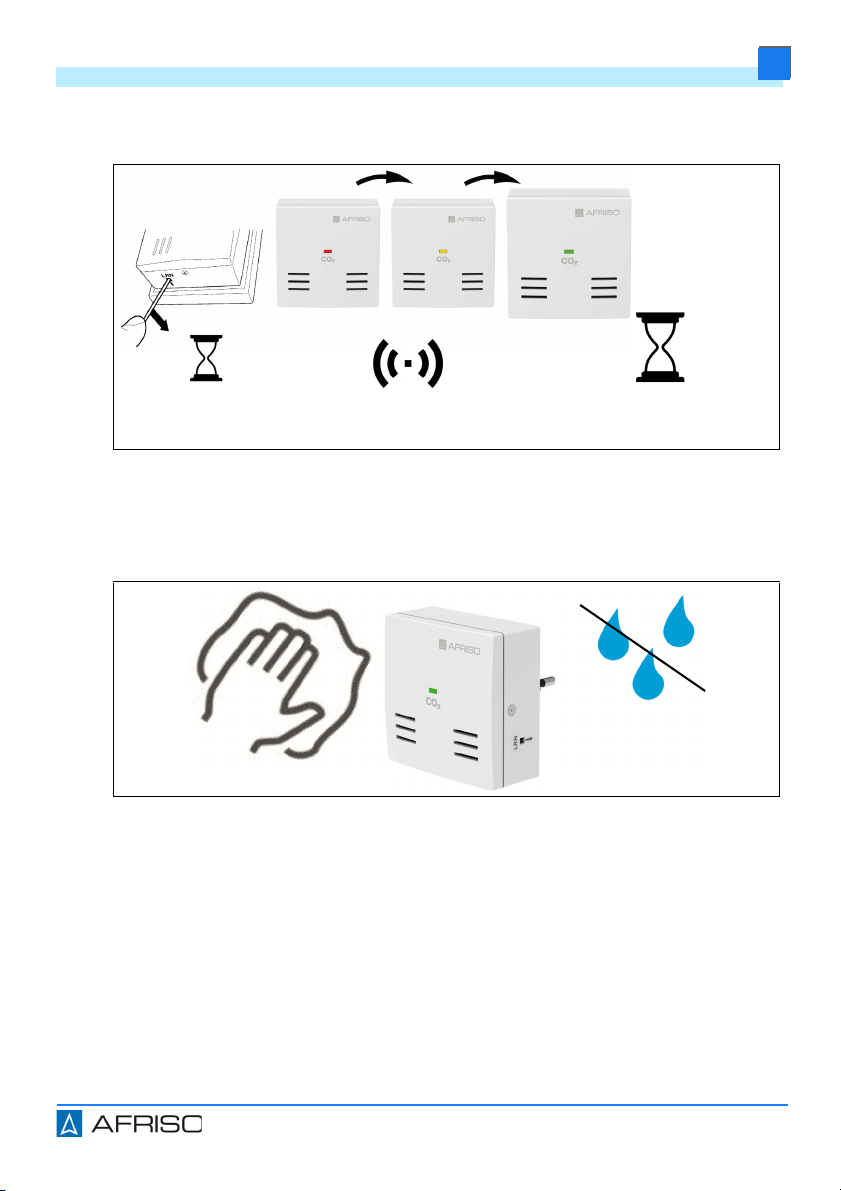

Diagnosefunktion:
Wenn nicht alle Farben blinken oder die LED rot blinkt, liegt eine Störung vor.
8 Reinigung
9 Störungsbeseitigung
Störungen dürfen nur durch den Hersteller behoben werden.
Abbildung 9: Diagnosefunktion
Abbildung 10: Reinigung
4 Sekunden
1 x Piepton

bis rote LED blinkt
1 x Piepton
1500 ppm /400 ppm
CM 10 E:

15
Außerbetriebnahme und Entsorgung
DE
CO2-Messgerät CM 10 / CM 10 E
10 Außerbetriebnahme und Entsorgung
Entsorgen Sie das Produkt nach den geltenden Bestimmungen, Normen und
Sicherheitsvorschriften.
Elektronikteile dürfen nicht mit dem Hausmüll entsorgt werden.
11 Rücksendung
Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin-
dung setzen ([e-mail]).
12 Gewährleistung
Informationen zur Gewährleistung finden Sie in unseren Allgemeinen
Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf-
vertrag.
13 Ersatzteile und Zubehör
Produkt
1. Trennen Sie das Produkt von der Versorgungsspannung.
2. Demontieren Sie das Produkt (siehe Kapitel "Montage"
in umgekehrter Reihenfolge).
3. Entsorgen Sie das Produkt.
Artikelbezeichnung Art.-Nr. Abbildung
CO2-Messgerät CM 10 E 79131
CO2-Messgerät CM 10 79132

16
Informationen zu EnOcean®-Funk
DE
CO2-Messgerät CM 10 / CM 10 E
14 Informationen zu EnOcean®-Funk
14.1 Reichweiten des EnOcean®-Funks
Weiterführende Informationen zur Reichweitenplanung mit EnOcean® fin-
den Sie auf www.enocean.com.
14.2 Weiterführende Informationen zu EnOcean®-Funksystemen
Weiterführende Informationen zu Planung, Installation und Betrieb von 
EnOcean®-Funksystemen finden Sie auf www.enocean.com.
• Funkstandard
• Funktechnologie
• AN0001
• AN102
14.3 Möglichkeiten der EnOcean®-Technologie
Unterlagen über EnOcean®-Technologien finden Sie im Internet unter
www.afrisohome.de.
Auf unserem YouTube-Channel finden Sie eine Reihe von Videos zu
AFRISO-Produkten.

17
Anhang
DE
CO2-Messgerät CM 10 / CM 10 E
15 Anhang
15.1 EU-Konformitätserklärung CM 10

18
Anhang
DE
CO2-Messgerät CM 10 / CM 10 E
15.2 EU-Konformitätserklärung CM 10 E

Version: 07.2023.0
ID: 900.000.1097
Lindenstraße20
74363Güglingen
Telephone[phone]
Service+497135102-211
Telefax+497135102-147
[e-mail]
www.afriso.com
Copyright 2023 AFRISO-EURO-INDEX GmbH. All rights reserved.
Operating
instructions
CO2measuring instrument
CM 10
CM 10 E (EnOcean®)
