DE
Betriebsanleitung
Vakuum-Leckanzeigegerät
Eurovac NV
Typ: Eurovac NV ohne Schutzgehäuse
Typ: Eurovac NV im Schutzgehäuse
Typ: Eurovac NV im Schutzgehäuse mit Heizung

2
Über diese Betriebsanleitung
Eurovac NV
DE
1 Über diese Betriebsanleitung
Diese Betriebsanleitung beschreibt das Vakuum-Leckanzeigegerät
Eurovac NV“ (im Folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil
des Produkts.
• Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung
vollständig gelesen und verstanden haben.
• Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit
dem Produkt jederzeit verfügbar ist.
• Geben Sie die Betriebsanleitung und alle zum Produkt gehörenden Unter-
lagen an alle Benutzer des Produkts weiter.
• Wenn Sie der Meinung sind, dass die Betriebsanleitung Fehler, Wider-
sprüche oder Unklarheiten enthält, wenden Sie sich vor Benutzung des
Produkts an den Hersteller.
Diese Betriebsanleitung ist urheberrechtlich geschützt und darf ausschließ-
lich im rechtlich zulässigen Rahmen verwendet werden. Änderungen vorbe-
halten.
Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Betriebs-
anleitung sowie Nichtbeachten der am Einsatzort des Produkts geltenden
Vorschriften, Bestimmungen und Normen entstehen, übernimmt der Herstel-
ler keinerlei Haftung oder Gewährleistung.

3
Informationen zur Sicherheit
DE
Eurovac NV
2 Informationen zur Sicherheit
2.1 Warnhinweise und Gefahrenklassen
In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle
Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen
in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes gel-
tenden Bestimmungen, Normen und Sicherheitsvorschriften beachten. Stel-
len Sie vor Verwendung des Produktes sicher, dass Ihnen alle Bestimmun-
gen, Normen und Sicherheitsvorschriften bekannt sind und dass sie befolgt
werden.
Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig-
nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs-
situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter-
teilt.
GEFAHR
GEFAHR macht auf eine unmittelbar gefährliche Situation aufmerksam, die
bei Nichtbeachtung unweigerlich einen schweren oder tödlichen Unfall zur
Folge hat.
HINWEIS
HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam,
die bei Nichtbeachtung Sachschäden zur Folge haben kann.
Zusätzlich werden in dieser Betriebsanleitung folgende Symbole verwendet:
Dies ist das allgemeine Warnsymbol. Es weist auf die
Gefahr von Verletzungen und Sachschäden hin. Befolgen
Sie alle im Zusammenhang mit diesem Warnsymbol
beschriebenen Hinweise, um Unfälle mit Todesfolge, Verlet-
zungen und Sachschäden zu vermeiden.
Dieses Symbol warnt vor gefährlicher elektrischer Span-
nung. Wenn dieses Symbol in einem Warnhinweis gezeigt
wird, besteht die Gefahr eines elektrischen Schlags.

4
Informationen zur Sicherheit
Eurovac NV
DE
2.2 Bestimmungsgemäße Verwendung
Das Produkt ist ein Leckanzeigegerät für Unterdruck der Klasse I nach
EN 13160-1 und EN 13160-2.
Dieses Produkt eignet sich ausschließlich zur Anzeige von Lecks an Behäl-
tern zur Lagerung von Flüssigkeiten, die drucklos betrieben werden, das
heißt unter atmosphärischen Bedingungen.
Behälter
• Behälter, doppelwandig oder einwandig mit Leckschutzauskleidung oder
Leckschutzummantelung, aus Stahl oder Kunststoff, bei denen die Saug-
leitung bis zum tiefsten Punkt des Überwachungsraums führt.
• Doppelwandige Behälter aus Stahl. Der Überwachungsraum muss die
Anforderungen nach EN 12285-1 oder EN 12285-2 erfüllen.
Die Überwachungsräume der Behälter müssen ohne Leckanzeigeflüssigkeit
betrieben werden.
Eine Montage im Domschacht unterirdischer Tanks ist nur mit behörd-
licher Genehmigung zulässig.
Flüssigkeiten
• Wassergefährdende Flüssigkeiten mit einem Flammpunkt > 55 °C, die
nicht dickflüssig werden und keine Feststoffe ausscheiden
• AdBlue® (Harnstofflösung 32,5 %) nach DIN 70070
Das Produkt muss gegen die Flüssigkeit und deren Dämpfe beständig sein.
Die Beständigkeit ist für die Flüssigkeiten der Stoffliste in Kapitel "Stoffliste",
nachgewiesen.
Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht
Gefahren.
Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die
von Ihnen vorgesehene Verwendung geeignet ist. Berücksichtigen Sie dabei
mindestens folgendes:
• Alle am Einsatzort geltenden Bestimmungen, Normen und Sicherheits-
vorschriften
• Alle für das Produkt spezifizierten Bedingungen und Daten
• Die Bedingungen der von Ihnen vorgesehenen Anwendung

5
Informationen zur Sicherheit
DE
Eurovac NV
Führen Sie darüber hinaus eine Risikobeurteilung in Bezug auf die konkrete,
von Ihnen vorgesehene Anwendung nach einem anerkannten Verfahren
durch und treffen Sie entsprechend dem Ergebnis alle erforderlichen Sicher-
heitsmaßnahmen. Berücksichtigen Sie dabei auch die möglichen Folgen
eines Einbaus oder einer Integration des Produkts in ein System oder in eine
Anlage.
Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich
unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten
Bedingungen und innerhalb der spezifizierten technischen Daten und in
Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Normen
und Sicherheitsvorschriften durch.
2.3 Vorhersehbare Fehlanwendung
Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke
nicht angewendet werden:
• Explosionsgefährdete Umgebung
- Bei Betrieb in explosionsgefährdeten Bereichen kann Funkenbildung zu
Verpuffungen, Brand oder Explosionen führen.
• Verwendung aggressiver Flüssigkeiten, die die verwendeten Materialien
des Produkts angreifen
• Elektrischer Anschluss mit Schalter oder Steckvorrichtung
• In Verbindung mit Produkten, die direkt oder indirekt menschlichen,
gesundheits- oder lebenssichernden Zwecken dienen, oder durch deren
Betrieb Gefahren für Mensch, Tier oder Sachwerte entstehen können
• Verwendung an Behältern ohne Saugleitung bis zum tiefsten Punkt des
Überwachungsraums

6
Informationen zur Sicherheit
Eurovac NV
DE
2.4 Qualifikation des Personals
Montage, Inbetriebnahme, Wartung und Außerbetriebnahme dieses Pro-
dukts dürfen nur von einem qualifizierten Fachbetrieb vorgenommen werden,
der über eine entsprechende Zertifizierung verfügt und folgende Anforderun-
gen erfüllt:
• Einhaltung aller am Einsatzort des Produkts geltenden Bestimmungen,
Normen und Sicherheitsvorschriften zum Umgang mit wassergefährden-
den Stoffen.
• In Deutschland: Zertifizierung gemäß § 62 der Verordnung über Anlagen
zum Umgang mit wassergefährdenden Stoffen (AwSV).
Die Fachkräfte müssen aufgrund ihrer fachlichen Ausbildung, Kenntnisse
und Erfahrungen in der Lage sein, mögliche Gefährdungen vorherzusehen
und zu erkennen, die durch den Einsatz des Produkts entstehen können.
Den Fachkräften müssen alle geltenden Bestimmungen, Normen und
Sicherheitsvorschriften, die bei Arbeiten an und mit dem Produkt beachtet
werden müssen, bekannt sein.
2.5 Persönliche Schutzausrüstung
Verwenden Sie immer die erforderliche persönliche Schutzausrüstung.
Berücksichtigen Sie bei Arbeiten an und mit dem Produkt auch, dass am Ein-
satzort Gefährdungen auftreten können, die nicht direkt vom Produkt ausge-
hen.
2.6 Veränderungen am Produkt
Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die
in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände-
rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind.

7
Transport und Lagerung
DE
Eurovac NV
3 Transport und Lagerung
Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä-
digt werden.
HINWEIS
UNSACHGEMÄSSE HANDHABUNG
• Stellen Sie sicher, dass während des Transports und der Lagerung des Pro-
dukts die spezifizierten Umgebungsbedingungen eingehalten werden.
• Benutzen Sie für den Transport die Originalverpackung.
• Lagern Sie das Produkt nur in trockener, sauberer Umgebung.
• Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge-
schützt ist.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.

8
Produktbeschreibung
Eurovac NV
DE
4 Produktbeschreibung
Das Produkt enthält in einem schlagfesten Kunststoffgehäuse die Anzeige-
und Bedienelemente sowie sämtliche elektronische Komponenten.
Es stehen Schlauchanschlüsse für die pneumatische Verbindung mit dem
Überwachungsraum des Tanks zur Verfügung.
Das Produkt überwacht und regelt einen konstanten Unterdruck im Überwa-
chungsraum des Tanks und gibt beim Abfallen des Unterdrucks Alarm.
Das Produkt kann mit einem EnOcean®-Funkmodul nachgerüstet werden.

9
Produktbeschreibung
DE
Eurovac NV

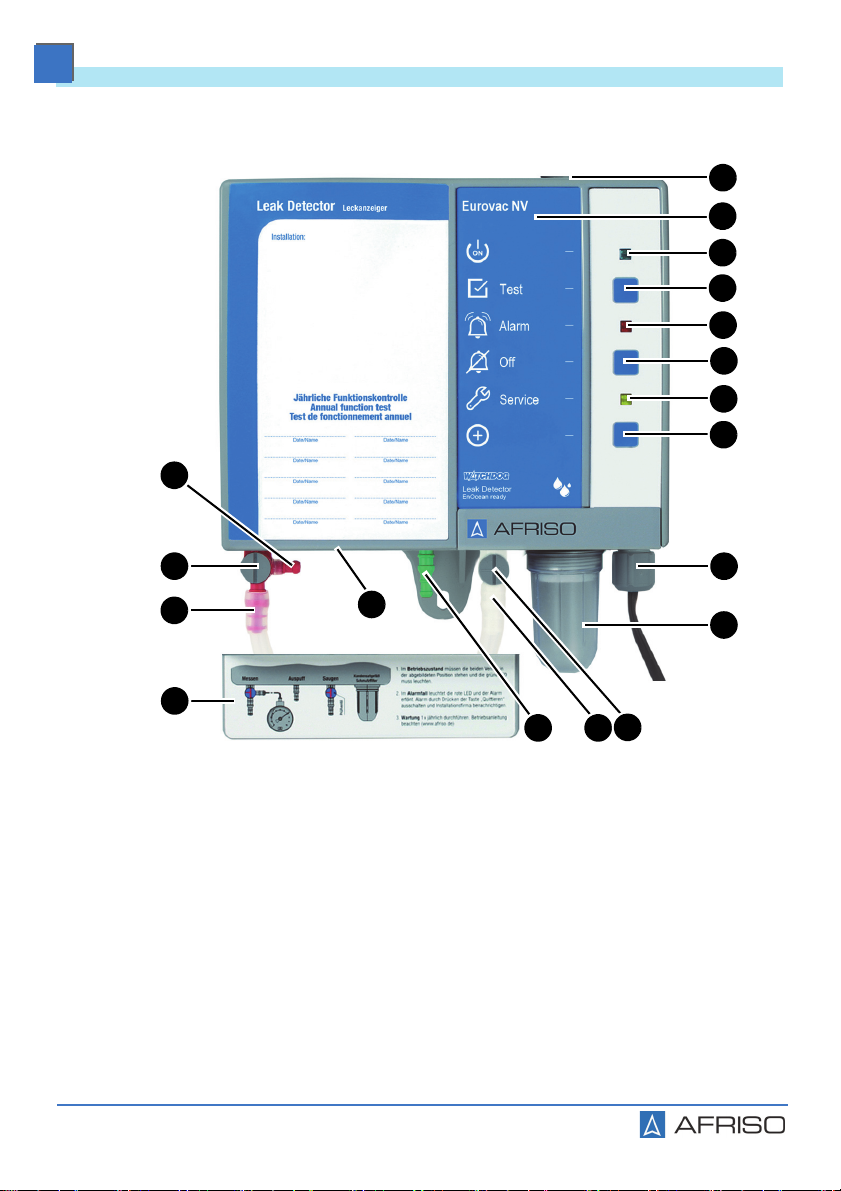

4.1 Übersicht
R
C
M L K
E
D
H
G
F
I
J
Q
P
O
B
A
N
A. Gummitülle
B. Typbezeichnung des Produkts
C. Grüne LED
D. Test-Taste
E. Rote LED
F. Quittiertaste
G. Gelbe LED
H. LRN-Taste
I. Kabelverschraubung
J. Kondensatgefäß mit Schmutzfilter
K. Prüfventil
L. Saugleitungsanschluss
M. Auspuffleitungsanschluss
N. Typenschild auf der Unterseite
O. Abdeckung für Schlauchanschlüsse
P. Messleitungsanschluss
Q. Messventil
R. Prüfanschluss

10
Produktbeschreibung
Eurovac NV
DE
4.1.1 Piktogramme
Symbol Bedeutung/Funktion
Anzeige
Nach Einschalten des Produkts signalisiert die grüne
LED rechts neben dem Symbol die Betriebsbereit-
schaft.
Taste
Mit der Test-Taste wird der optische und akustische
Alarm geprüft.
Anzeige
Bei einem Alarm signalisiert die rote LED rechts
neben dem Symbol die Störung/Alarm.
Taste
Mit dieser Taste wird der akustische Alarm stumm
geschaltet.
Anzeige
Die gelbe LED rechts neben dem Symbol signalisiert,
dass der jährliche Service fällig ist, wenn die Service-
funktion aktiviert ist.
Taste
Mit der LRN-Taste sendet das Produkt ein Lern-Tele-
gramm (LRNTEL), um sich mit dem AFRISOhome
Gateway zu verbinden, wenn das optionale 
EnOcean-Funkmodul installiert ist.

11
Produktbeschreibung
DE
Eurovac NV

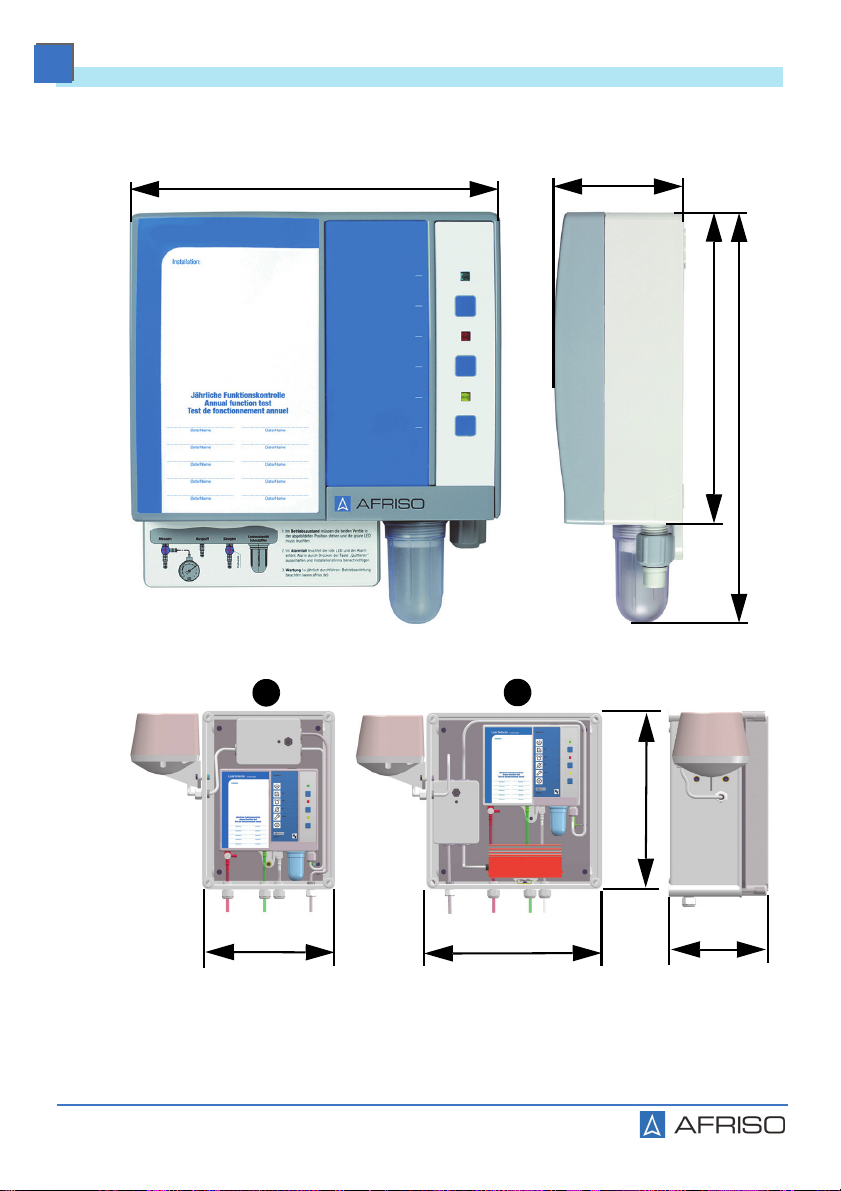

4.2 Abmessungen
70 mm
202 mm
167 mm
230 mm
Abbildung 1: Eurovac im Schutzgehäuse, ohne (A) oder mit Heizung (B), anschluss-
fertig vormontiert. Die Hupe ist am Ausgangsrelais angeschlossen.
270 mm
360 mm
360 mm 171 mm
AB

12
Produktbeschreibung
Eurovac NV
DE

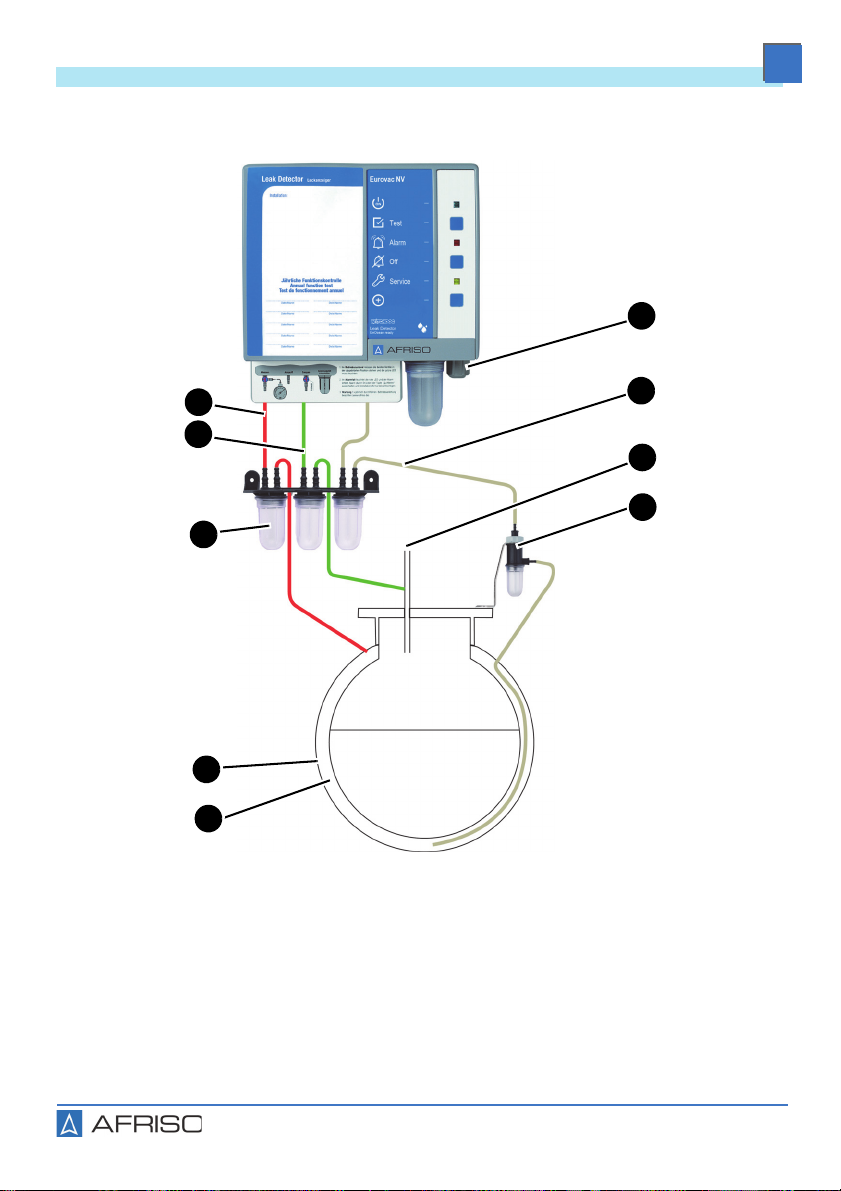

4.3 Anwendungsbeispiele
H
IB
A
D
C
G
F
E
A. Elektrischer Anschluss
B. Saugleitung (klar oder weiß)
C. Tankentlüftung
D. Flüssigkeitssperre
E. Überwachungsraum
F. Tank-Außenmantel
G. Kondensatgefäße
H. Auspuffleitung (grün)
I. Messleitung (rot)

AB
C
D
FG
E F G
A
I
BH
C
D
I
E
A. Hupe „HPW 2“
B. Quittierungsschalter für Hupe
„HPW 2“
C. Produkt
D. Schutzgehäuse
E. Messleitung (rot)
F. Auspuffleitung (grün)
G. Saugleitung (klar oder weiß)
H. Heizung mit Thermostat
I. Netzkabel
13
Produktbeschreibung
DE
Eurovac NV

14
Produktbeschreibung
Eurovac NV
DE
4.4 Funktion
Das Produkt überwacht und regelt mit einem elektronischen Drucksensor
und einer Pumpe den Unterdruck im Niedervakuumbereich im Überwa-
chungsraum.
Wenn im Innen- oder Außenmantel des Tanks (Tankwandung oder Leck-
schutzauskleidung) oberhalb der Pegel von Lagerflüssigkeit oder Grundwas-
ser ein Leck auftritt, das größer ist als die Saugleistung der Vakuumpumpe,
fällt der Unterdruck ab. Bei Erreichen des Alarm-Schaltpunkts leuchtet die
rote LED dauerhaft und der akustische Alarm ertönt. Das Relais zieht an. Der
akustische Alarm kann durch Drücken der Quittiertaste stumm geschaltet
werden.
Der Alarm wird optisch und akustisch angezeigt. Über das Ausgangsrelais
kann das Alarmsignal an zusätzliche Geräte (beispielsweise Hupe oder
Rundumleuchte) ausgegeben werden.
Produkte mit EnOcean®-Funkmodul
Über das AFRISOhome Gateway können im Alarmfall automatisiert Meldun-
gen verschickt werden.
4.5 Relaisausgang
Das Produkt verfügt über einen potentialfreien Wechselkontakt. Wenn kein
Alarm aktiv ist, ist das Relais abgefallen. Im Alarmfall zieht das Relais an.
Das Produkt kann ohne und mit externen Geräten betrieben werden, bei-
spielsweise:
• Optische und akustische Alarmgeber
• Fernmeldegeräte
• Gebäudeleittechnik

15
Produktbeschreibung
DE
Eurovac NV
4.6 Zulassungsdokumente, Bescheinigungen, Erklärungen
Das Produkt entspricht:
• EMV-Richtlinie (2014/30/EU)
• Niederspannungsrichtlinie (2014/35/EU)
• Bauproduktenverordnung 305/2011 (EN 13160-2:2003)
• RoHS Richtlinie (2011/65/EU))
4.7 Technische Daten
Parameter Wert
Allgemeine Daten
Gewicht 1,1 kg
Emissionen/Alarmton Min. 70 dB(A)
A-bewerteter Schallpegel des
akustischen Alarms bei einem
Abstand von einem Meter
Zusätzliche Anschlüsse 1 Ausgangsrelais (potentialfreier
Wechselkontakt)
Schaltvermögen Ausgangsrelais Max. 250 V, 2 A, ohmsche Last
Relaissicherung T 2 A
Betriebsdruck im Überwachungsraum Ca. -60 ... -80 mbar
Schaltpunkt Alarm ein -40 ±5 mbar
Schaltpunkt Alarm aus -60 ±5 mbar
Schaltpunkt Pumpe ein -60 ±5 mbar
Schaltpunkt Pumpe aus -80 ±5 mbar
Umgebungsbedingungen
Umgebungstemperatur Betrieb -5 ... 60 °C
Umgebungstemperatur im Außenbereich
mit Schutzgehäuse und Heizung -25 ... 60 °C
Umgebungstemperatur Lagerung -25 ... 60 °C

Parameter Wert
Elektrische Daten
Nennspannung AC 100 ... 240 V ±10 %
Stützbatterie (optional) ZnC (Zink-Kohle),
9V-Blockbatterie
Nennleistung < 10 VA
Schutzklasse (EN 60730-1) II
Schutzart (EN 60529) IP 30
Relaisausgang: Schaltvermögen
Schutzart im Schutzgehäuse IP 65
Störaussendung CISPR 22
Störfestigkeit EN 61000
EnOcean®-Funk
Frequenz 868,3 MHz
Sendeleistung Max. 10 mW
Reichweite Siehe Kapitel "Informationen zu
EnOcean®-Funk"
EnOcean®- Equipment Profile (EEP) A5-30-4
16
Produktbeschreibung
Eurovac NV
DE

17
Montage
DE
Eurovac NV
5 Montage
5.1 Montage vorbereiten
Stellen Sie sicher, dass das akustische Warnsignal des Produkts auch bei
Umgebungsgeräuschen jederzeit wahrgenommen werden kann.
Wenn die Hörbarkeit nicht sichergestellt werden kann, muss ein Zusatz-
alarmgerät an geeigneter Stelle angebracht werden (beispielsweise das
Zusatzalarmgerät ZAG 01, die Hupe KH 1 oder die Warnlichthupe von
AFRISO).
5.1.1 Grundvakuum
Evakuieren Sie den Überwachungsraum auf einen Unterdruck von etwa
-80 mbar. Setzen Sie hierzu eine Montagepumpe mit höherer Volumen-
leistung ein.
5.1.2 Dichtheitsprüfung
Prüfen Sie die Dichtheit des Überwachungsraumes. Ein leichter Druckab-
fall in der ersten Stunde ist möglich. Danach darf kein weiterer Druckabfall
mehr auftreten.
5.1.3 Druckanpassung
HINWEIS
FALSCHER BETRIEBSDRUCK IM ÜBERWACHUNGSRAUM
• Stellen Sie sicher, dass der Druck im Überwachungsraum des Tanks den
Spezifikationen entspricht.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.
1. Verringern Sie den Unterdruck im Überwachungsraum auf etwa
-80mbar.
Wenn der Unterdruck beim Anschluss des Produkts größer ist, kann das
Produkt beschädigt oder zerstört werden.

18
Montage
Eurovac NV
DE
5.2 Produkt montieren
Stellen Sie sicher, dass das Produkt an eine ebene, feste und trockene
Wand in Augenhöhe montiert ist.
Stellen Sie sicher, dass das Produkt jederzeit zugänglich und einsehbar
ist.
Stellen Sie sicher, dass die zulässigen Umgebungsbedingungen am Pro-
dukt eingehalten werden.
Stellen Sie sicher, dass das Produkt ohne Schutzgehäuse vor Wasser
und Spritzwasser geschützt ist.
Stellen Sie sicher, dass das Produkt bei einer Montage im Freien vor
direkter Witterung geschützt ist.
- Verwenden Sie ein AFRISO-Schutzgehäuse.
2
1
3

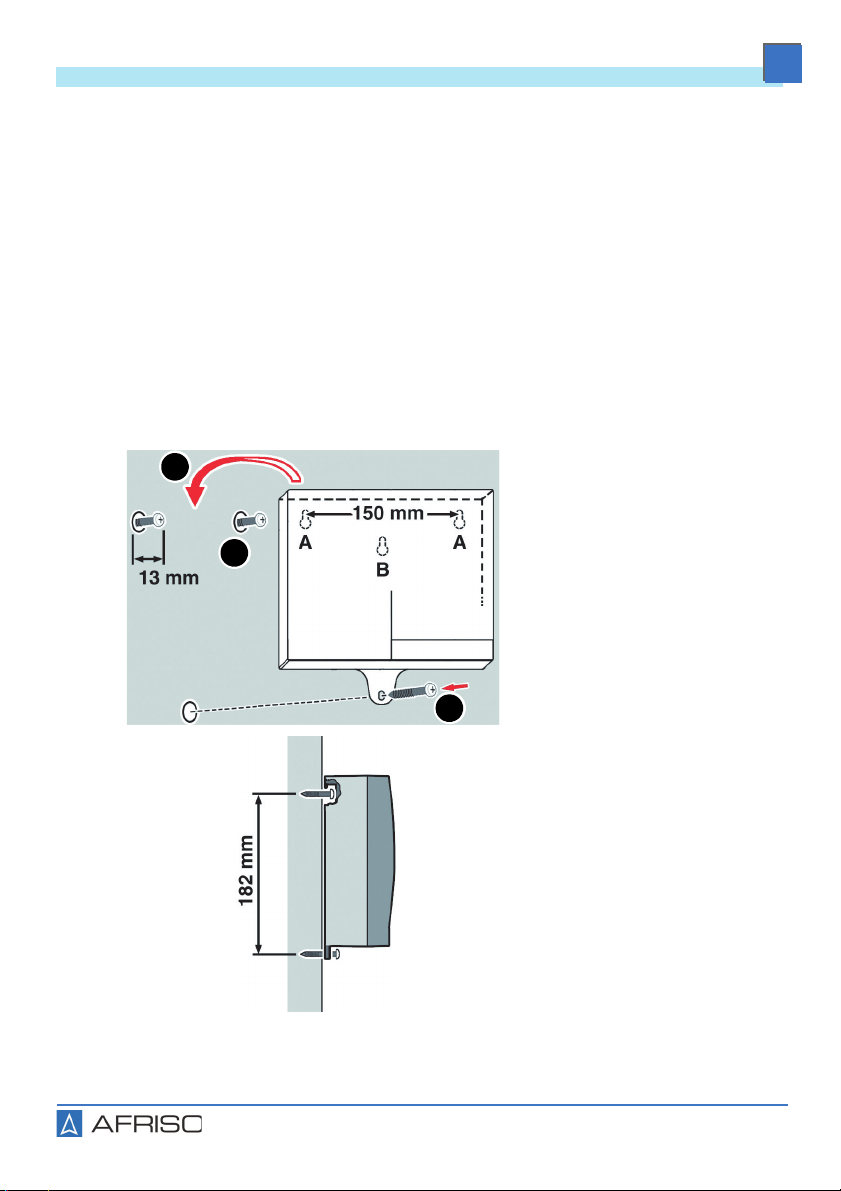

1. Befestigen Sie das Pro-
dukt an der Wand (ver-
wenden Sie die Befesti-
gungsart A oder B).
- Verwenden Sie die bei-
liegende Bohrschablone.

1
2
5
4
3
19
Montage
DE
Eurovac NV
2. Öffnen Sie das Produkt.
3. Schließen Sie das Pro-
dukt wie in Kapitel "Elektri-
scher Anschluss"
beschrieben an.
