Betriebsanleitung
Hydrostatisches Füllstandmessgerät
TankControl 10

2
Über diese Betriebsanleitung
TankControl 10
DE
1 Über diese Betriebsanleitung
Diese Betriebsanleitung beschreibt das Hydrostatische Füllstandmessgerät
TankControl 10 mit Tauchsonde (im Folgenden auch „Produkt“). Diese
Betriebsanleitung ist Teil des Produkts.
• Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung
vollständig gelesen und verstanden haben.
• Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit
dem Produkt jederzeit verfügbar ist.
• Geben Sie die Betriebsanleitung und alle zum Produkt gehörenden
Unterlagen an alle Benutzer des Produkts weiter.
• Wenn Sie der Meinung sind, dass die Betriebsanleitung Fehler, Wider-
sprüche oder Unklarheiten enthält, wenden Sie sich vor Benutzung des
Produkts an den Hersteller.
Diese Betriebsanleitung ist urheberrechtlich geschützt und darf ausschließ-
lich im rechtlich zulässigen Rahmen verwendet werden. Änderungen vorbe-
halten.
Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Betriebs-
anleitung sowie Nichtbeachten der am Einsatzort des Produkts geltenden
Vorschriften, Bestimmungen und Normen entstehen, übernimmt der Herstel-
ler keinerlei Haftung oder Gewährleistung.

3
Informationen zur Sicherheit
TankControl 10
DE
DE
2 Informationen zur Sicherheit
2.1 Warnhinweise und Gefahrenklassen
In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle
Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen
in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes
geltenden Bestimmungen, Normen und Sicherheitsvorschriften beachten.
Stellen Sie vor Verwendung des Produkts sicher, dass Ihnen alle Bestimmun-
gen, Normen und Sicherheitsvorschriften bekannt sind und dass sie befolgt
werden.
Warnhinweise sind in dieser Betriebsanleitung mit Warnsymbolen und Sig-
nalwörtern gekennzeichnet. Abhängig von der Schwere einer Gefährdungs-
situation werden Warnhinweise in unterschiedliche Gefahrenklassen unter-
teilt.
Zusätzlich werden in dieser Betriebsanleitung folgende Symbole verwendet:
GEFAHR
GEFAHR macht auf eine unmittelbar gefährliche Situation aufmerksam, die
bei Nichtbeachtung unweigerlich einen schweren oder tödlichen Unfall zur
Folge hat.
HINWEIS
HINWEIS macht auf eine möglicherweise gefährliche Situation aufmerksam,
die bei Nichtbeachtung Sachschäden zur Folge haben kann.
Dies ist das allgemeine Warnsymbol. Es weist auf die
Gefahr von Verletzungen und Sachschäden hin. Befolgen
Sie alle im Zusammenhang mit diesem Warnsymbol
beschriebenen Hinweise, um Unfälle mit Todesfolge, Verlet-
zungen und Sachschäden zu vermeiden.
Dieses Symbol warnt vor gefährlicher elektrischer Span-
nung. Wenn dieses Symbol in einem Warnhinweis gezeigt
wird, besteht die Gefahr eines elektrischen Schlags.

4
Informationen zur Sicherheit
TankControl 10
DE
2.2 Bestimmungsgemäße Verwendung
Dieses Produkt eignet sich ausschließlich zur Füllstandmessung folgender
Medien:
• Grauwasser nach EN 12056-1
• Heizöl EL nach DIN 51603-1 und nach DIN SPEC 51603-6 mit 5 - 100 %
Fettsäure-Methylester (FAME) nach EN 14214
• Dieselkraftstoff nach EN 590 mit bis zu 7 % Fettsäure-Methylester
(FAME) nach EN 14214
• Biodiesel mit bis zu 100 % Fettsäure-Methylester (FAME) nach EN 14214
• Paraffinische Brennstoffe (beispielsweise HVO/GTL nach DIN/TS
51603-8) anteilig mit 0 - 100 %
Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht
Gefahren.
Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die
von Ihnen vorgesehene Verwendung geeignet ist. Berücksichtigen Sie dabei
mindestens folgendes:
• Alle am Einsatzort geltenden Bestimmungen, Normen und Sicherheits-
vorschriften
• Alle für das Produkt spezifizierten Bedingungen und Daten
• Die Bedingungen der von Ihnen vorgesehenen Anwendung
Führen Sie darüber hinaus eine Risikobeurteilung in Bezug auf die konkrete,
von Ihnen vorgesehene Anwendung nach einem anerkannten Verfahren
durch und treffen Sie entsprechend dem Ergebnis alle erforderlichen Sicher-
heitsmaßnahmen. Berücksichtigen Sie dabei auch die möglichen Folgen
eines Einbaus oder einer Integration des Produkts in ein System oder in eine
Anlage.
Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich
unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten
Bedingungen und innerhalb der spezifizierten technischen Daten und in
Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Nor-
men und Sicherheitsvorschriften durch.

5
Informationen zur Sicherheit
TankControl 10
DE
DE
2.3 Vorhersehbare Fehlanwendung
Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke
nicht angewendet werden:
• Explosionsgefährdete Umgebung
- Bei Betrieb in explosionsgefährdeten Bereichen kann Funkenbildung zu
Verpuffungen, Brand oder Explosionen führen.
• Einsatz als Sicherheitseinrichtung
- Das Produkt ersetzt nicht die Funktion eines Grenzwertgebers.
• als Überfüllsicherung
2.4 Qualifikation des Personals
Montage, Inbetriebnahme, Wartung und Außerbetriebnahme dieses Pro-
dukts dürfen nur von Fachkräften vorgenommen werden, die den Inhalt die-
ser Betriebsanleitung und alle zum Produkt gehörenden Unterlagen kennen
und verstehen.
Die Fachkräfte müssen aufgrund ihrer fachlichen Ausbildung, Kenntnisse
und Erfahrungen in der Lage sein, mögliche Gefährdungen vorherzusehen
und zu erkennen, die durch den Einsatz des Produkts entstehen können.
Den Fachkräften müssen alle geltenden Bestimmungen, Normen und
Sicherheitsvorschriften, die bei Arbeiten an und mit dem Produkt beachtet
werden müssen, bekannt sein.
2.5 Persönliche Schutzausrüstung
Verwenden Sie immer die erforderliche persönliche Schutzausrüstung.
Berücksichtigen Sie bei Arbeiten an und mit dem Produkt auch, dass am Ein-
satzort Gefährdungen auftreten können, die nicht direkt vom Produkt ausge-
hen.
2.6 Veränderungen am Produkt
Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die
in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände-
rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind.

6
Transport und Lagerung
TankControl 10
DE
3 Transport und Lagerung
Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä-
digt werden.
HINWEIS
UNSACHGEMÄSSE HANDHABUNG
• Stellen Sie sicher, dass während des Transports und der Lagerung des Pro-
dukts die spezifizierten Umgebungsbedingungen eingehalten werden.
• Benutzen Sie für den Transport die Originalverpackung.
• Lagern Sie das Produkt nur in trockener, sauberer Umgebung.
• Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge-
schützt ist.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.

7
Produktbeschreibung
TankControl 10
DE
DE
4 Produktbeschreibung
Das Produkt besteht aus einem Auswertegerät und einer Tauchsonde mit
Drucksensor.
4.1 Übersicht Auswertegerät
Das Auswertegerät enthält in einem schlagfesten Kunststoffgehäuse die
Anzeige- und Bedienelemente sowie sämtliche elektronische Komponenten
zur Auswertung.
A. Display
B. Pfeiltaste hoch
C. Menütaste
D. Quittiertaste
- Akustischer Alarm
aus
E. Rote LED
- Optischer Alarm
F. Pfeiltaste runter
Abbildung 1: Auswertegerät
B
A
C
D
F
E

8
Produktbeschreibung
TankControl 10
DE

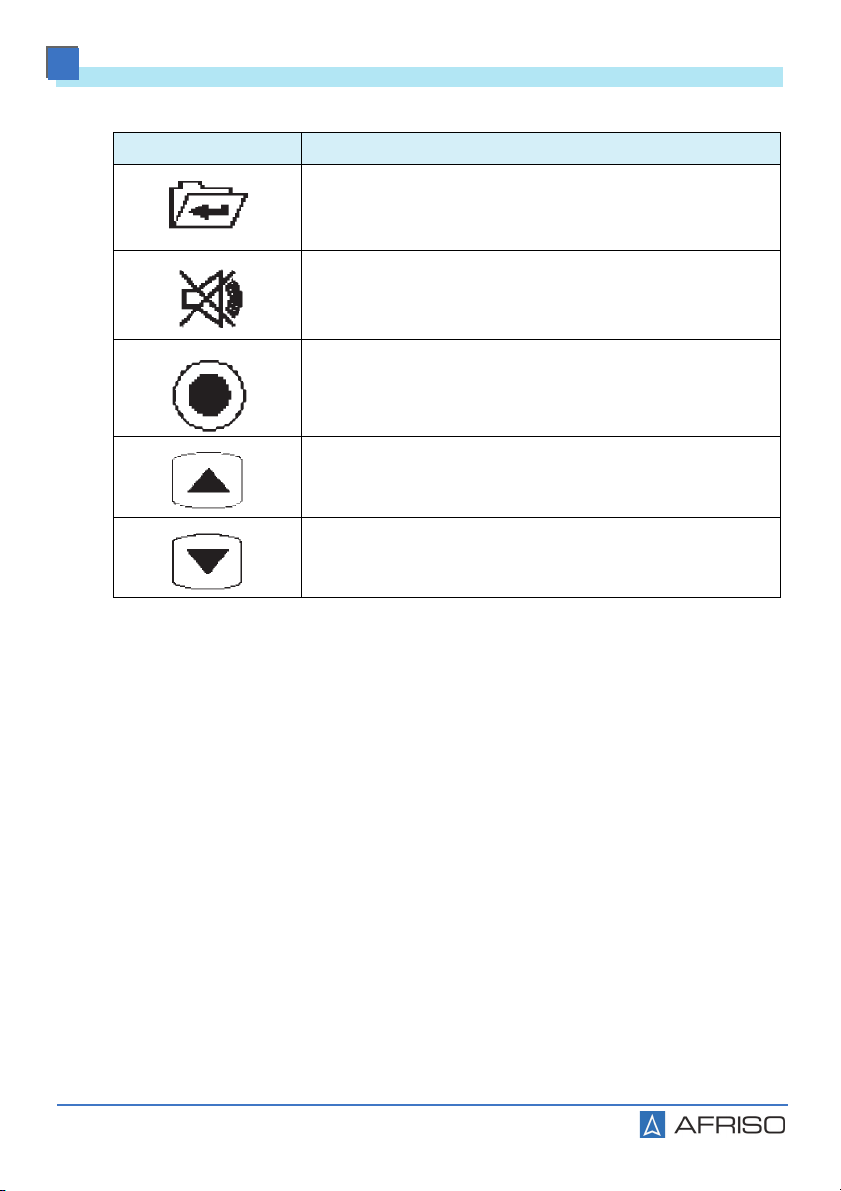

Piktogramme
Symbol Bedeutung/Funktion
Menütaste
Mit dieser Taste gelangen Sie ins Hauptmenü oder
bestätigen Sie Ihre Auswahl (speichern).
Quittiertaste
Mit dieser Taste quittieren/schalten Sie den akusti-
sche Alarm aus oder gelangen ins Alarmquittiermenü.
Optischer Alarm
Bei einem Alarm signalisiert die rote LED eine Stö-
rung/Alarm.
Pfeiltaste hoch
Mit dieser Taste nach oben/rechts blättern.
Pfeiltaste runter
Mit dieser Taste nach unten/links blättern.

9
Produktbeschreibung
TankControl 10
DE
DE
4.2 Abmessungen
Abbildung 2: Abmessungen in mm
60
65
100
188
166

10
Produktbeschreibung
TankControl 10
DE
4.3 Übersicht Tauchsonde
4.4 Übersicht Schwimmersonde (Optional)
A. Sondenkabel mit Entlüftungs-
schlauch
B. Drucksensor
C. Stern
D. Abstandhalter
Abbildung 3: Tauchsonde
A. Zweiadriges Sondenkabel
B. Einschraubkörper mit Gewinde G1
C. Messinggewicht
D. Schwimmerschalter
Abbildung 4: Schwimmersonde
D
B
A
C
D
C
B
A

11
Produktbeschreibung
TankControl 10
DE
DE

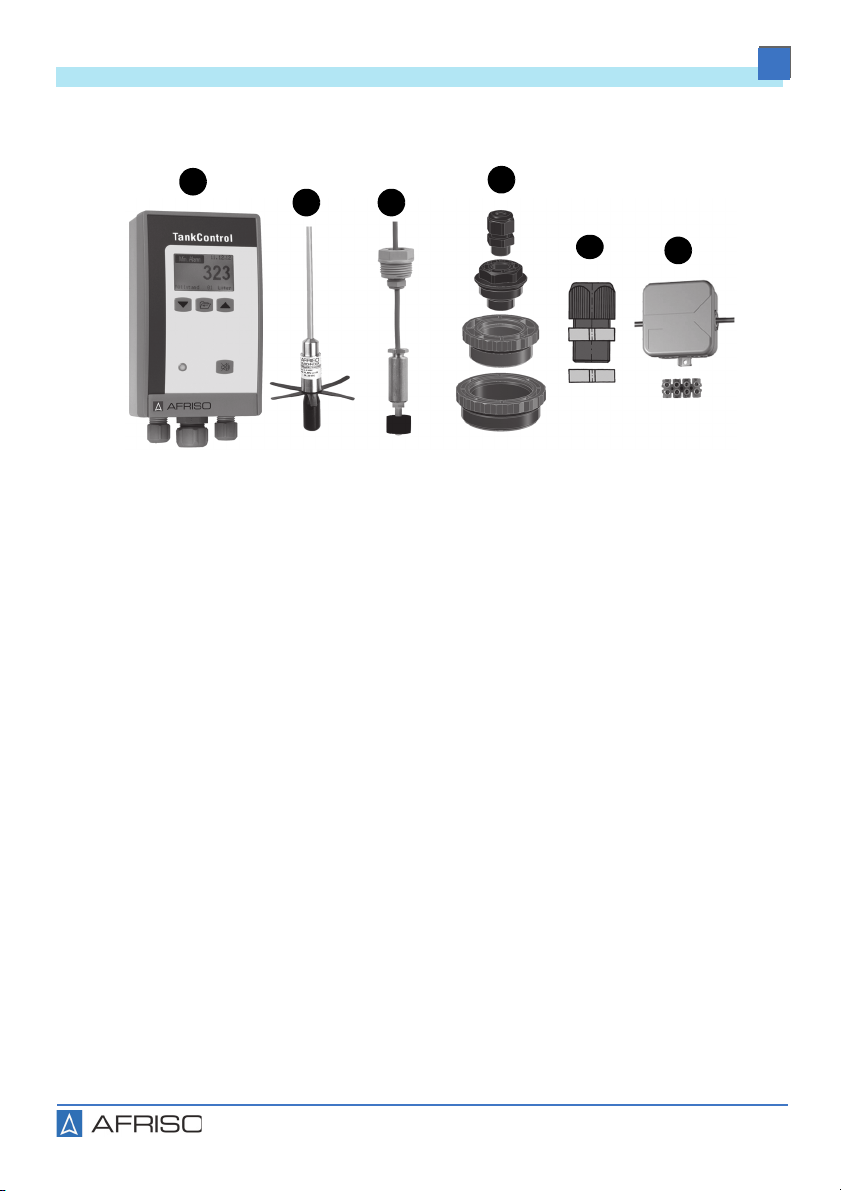

4.5 Lieferumfang
A. Auswertegerät
B. Tauchsonde
C. Optional: Schwimmersonde (ZS)
D. Verschraubungsset
G1½ a x G1 i, G2 a x G1½ i
E. Montageset für Entnahmeflansch
an Batterietanks
F. Feuchtraum-Abzweigdose mit
Befestigungsmaterial
Zubehör-Beutel (ohne Abbildung) mit
Schrauben und Dübeln für Wandbe-
festigung
C
AB
F
D
E

12
Produktbeschreibung
TankControl 10
DE
4.6 Anwendungsbeispiel(e)
Abbildung 5: Füllstandmessung mit einer Tauchsonde
Abbildung 6: Füllstandmessung mit Erfassung der Differenz an Batterietanks

13
Produktbeschreibung
TankControl 10
DE
DE
4.7 Funktion
Die Tauchsonde misst den hydrostatischen Druck am Tankboden und wan-
delt ihn in ein Spannungssignal um. Das Spannungssignal wird an das Aus-
wertegerät weitergeleitet.
Das Auswertegerät berechnet den Inhalt des Tanks und zeigt im Display den
Tankinhalt in Liter, m³, % oder Füllhöhe in mm an.
Es kann eine Reichweitenberechnung auf Basis der Verbrauchsermittlung
durchgeführt werden.
Wenn der Alarm-Schaltpunkt (beispielsweise Minimal- oder Maximalfüll-
stand) erreicht ist, leuchtet die rote LED dauerhaft und der akustische Alarm
ertönt.
In Verbindung mit einer zusätzlichen Tauchsonde (ZT) können Füllstanddif-
ferenzen in zwei Tanks (beispielsweise Batterietanks) erkannt werden.
Die optionale Schwimmersonde (ZS) kann für Rückstaumeldungen (bei-
spielsweise bei Regenwassernutzungssystemen) eingesetzt werden.
Potentialfreier Wechselkontakt
Die potentialfreien Wechselkontakte schalten den Alarm für zusätzliche
Geräte (beispielsweise Hupe, Rundumleuchte).
4.8 Zulassungsdokumente, Bescheinigungen, Erklärungen
Das Produkt entspricht:
• EMV-Richtlinie (2014/30/EU)
• Niederspannungsrichtlinie (2014/35/EU)
• RoHS-Richtlinie (2011/65/EU)

14
Produktbeschreibung
TankControl 10
DE
4.9 Technische Daten
4.9.1 Auswertegerät
Parameter Wert
Allgemeine Daten
Abmessungen Gehäuse (B x H x T) 100 x 188 x 65 mm
Gewicht 0,5 kg
Länge Sondenkabel 15 m
Werkstoff Kunststoff ABS
Verschmutzungsgrad 2
Umgebungsbedingungen
Umgebungstemperatur Betrieb 0 ... 45 °C
Umgebungstemperatur Lagerung -5 ... 80 °C
Mediumstemperatur -5 ... 70 °C
Elektrische Daten
Versorgungsspannung AC 230 V ±10 %, 50/60 Hz
Nennleistung 5 VA
Interne Batterie (integriert) Lithium-Batterie 3,6 V,
Typ LS 14500, Li-metal
Schutzklasse (EN 60730-1) II
Schutzart (EN 60529) IP 54
Bemessungsstoßspannung 2500 V
Zusätzliche Anschlüsse
Relaiskontakte 2 potentialfreie Wechsler
Schaltvermögen Relaisausgang Max. 230 V, 2 A
Relaissicherung T 2 A

15
Produktbeschreibung
TankControl 10
DE
DE
4.9.2 Tauchsonde
*Genauigkeit des Gesamtsystems: ± 1,5 % FSO, IEC 60770, bezogen auf die Anzeige der Füllhöhe in mm.
Parameter Wert
Allgemeine Daten
Abmessungen (Ø x L) 24 x 53 mm
Gewicht 0,42 kg
Gehäuse Edelstahl 304
Trennmembrane Edelstahl 316 L
Dichtungen FKM (Viton)
Abstandhalter POM, PE
Länge Sondenkabel 6 m
Druckbereich 0 ... 400 mbar
Messgenauigkeit* < ± 0,5 %
Temperaturfehler < ± 0,3 % FSO, 10 K
im kompensierten Bereich 0 ... 70 °C
Umgebungsbedingungen
Mediumstemperatur -5 ... 70 °C
Umgebungstemperatur Lagerung -5 ... 70 °C
Elektrische Sicherheit
Schutzart (EN 60529) IP 68

16
Produktbeschreibung
TankControl 10
DE
4.9.3 Schwimmersonde
Parameter Wert
Allgemeine Daten
Abmessungen (Ø x L) 24 x 85 mm
Gewicht 0,35 kg
Anschlusskabel Ölflex 2 x 0,5 mm²
Länge Sondenkabel 5 ... 50 m (geschirmt)
Werkstoff Sondenkörper Polypropylen
Gehäuse Messing
Umgebungsbedingungen
Umgebungstemperatur Betrieb -5 ... 50 °C
Umgebungstemperatur Lagerung -5 ... 55 °C
Elektrische Sicherheit
Schutzart (EN 60529) IP 68

17
Montage
TankControl 10
DE
DE
5 Montage
5.1 Auswertegerät montieren
Wählen Sie den Montageort so aus, dass das akustische Warnsignal
auch bei Umgebungsgeräuschen jederzeit wahrgenommen werden kann.
Wenn die Hörbarkeit nicht sichergestellt werden kann, muss ein Zusatz-
alarmgerät an geeigneter Stelle angebracht werden.
Stellen Sie sicher, dass das Auswertegerät an eine ebene, feste und tro-
ckene Wand in Augenhöhe montiert wird.
Stellen Sie sicher, dass das Auswertegerät jederzeit zugänglich und ein-
sehbar ist.
Stellen Sie sicher, dass das Auswertegerät vor Wasser und Spritzwasser
geschützt ist.
Stellen Sie sicher, dass das Auswertegerät vor direkter Sonneneinstrah-
lung geschützt ist.
Stellen Sie sicher, dass die Feuchtraum-Abzweigdose wasserdicht ver-
schlossen wird.
Stellen Sie sicher, dass die Feuchtraum-Abzweigdose nicht luftdicht ver-
schlossen wird.
HINWEIS
FUNKTIONSUNFÄHIGES PRODUKT
• Stellen Sie sicher, dass der transparente Schlauch des Drucksensors nicht
verschlossen oder abgeknickt wird.
Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.

18
Montage
TankControl 10
DE

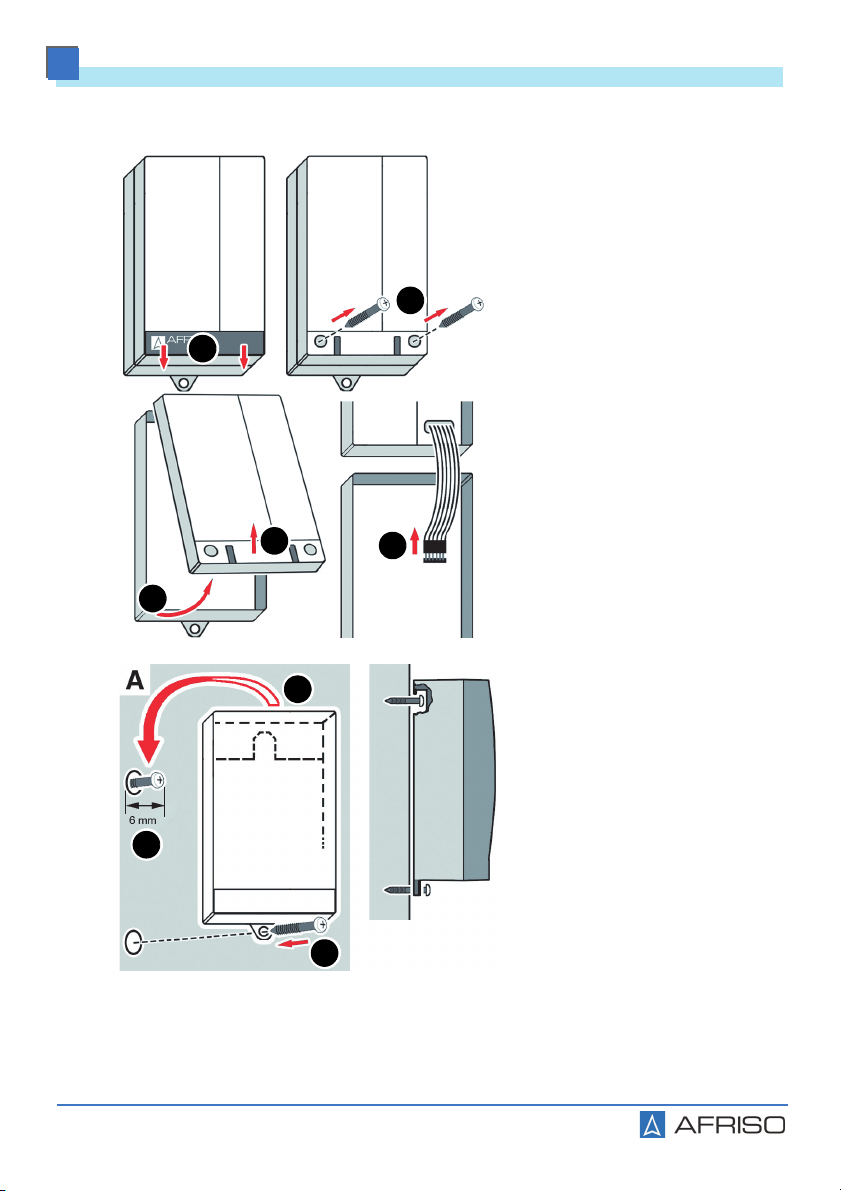

1. Öffnen Sie das Auswerte-
gerät.
2. Befestigen Sie das
Gehäuse an der Wand
(Variante A oder B ver-
wenden). Verwenden Sie
das Gehäuse als Bohr-
schablone.
Variante A
1. Befestigen Sie die
Schraube an der Wand.
2. Hängen Sie das Auswer-
tegerät ein.
3. Befestigen Sie das Aus-
wertegeräte an der Wand
mit einer Schraube an der
unteren Lasche.
1
2
5
4
3
1
2
3

19
Montage
TankControl 10
DE
DE
3. Befestigen Sie die Feuchtraum-Abzweigdose an der Wand.
4. Führen Sie das Kabel des Auswertegerätes in die Feuchtraum-Abzweig-
dose.
5. Montieren Sie die Tauchsonde (siehe "Tauchsonde montieren").
6. Führen Sie das Kabel der Tauchsonde zur Feuchtraum-Abzweigdose.
7. Verbinden Sie die Kabel mittels der Lüsterklemme.
Variante B
1. Bohren Sie zwei Befesti-
gungslöcher Ø 5 mm
durch das Unterteil.
2. Befestigen Sie das Aus-
wertegerät an der Wand
mit den beiliegenden
Schrauben.

20
Montage
TankControl 10
DE
8. Schließen Sie die Feuchtraum-Abzweigdose.
9. Schließen Sie die Versorgungsspannung am Auswertegerät an (siehe
"Elektrischer Anschluss").
A. Kabel vom Auswertegerät
B. Weiß (U+)
C. Grün (Signal)
D. Braun (U-)
E. Schwarz (Schirm)
F. Lüsterklemme
G. Kabel von der Tauchsonde
Abbildung 7: Anschluss Lüsterklemme
A
B
C
D
E
F
G
BC
DE
