agape FLAT D C2 Guide

Nota bene / Please note
- Nel disegno: doccia tipologia C2 con anta a destra.
- Verificare il senso di apertura dell’anta, se destra o sinistra!
- Eseguire l'alloggiamento nel pavimento per il piatto doccia, la piletta e nella parete per l’asta.
- Posizionare lo scarico esterno al perimetro del piatto doccia.
- Tutte le misure sono in millimetri.
- In the sketch: shower type C2 with right door.
- Verify the sense of door opening, if right or left!
- Prepare the floor to take the shower tray, the waste and the wall to take bar.
- Place the water drain outside the shower perimeter.
- All measurements are in mm.
1
3
4
8
1asta per anta / door bar
2fianco /side panel
3anta / door
3/bguarnizioni per anta / door gaskets
4guida base / ail base
5basetta anta / door base
6profilo cava / channel profile
7dima anta e fianco / door and side panel template
8 guarnizioni per fianco / side panel gaskets
9 elemento di sostegno orizzontale / horizontal support element
10 fermaporta /door block
Elenco delle parti / List of components
2200 (86"39/64)
9
2
5
6
1

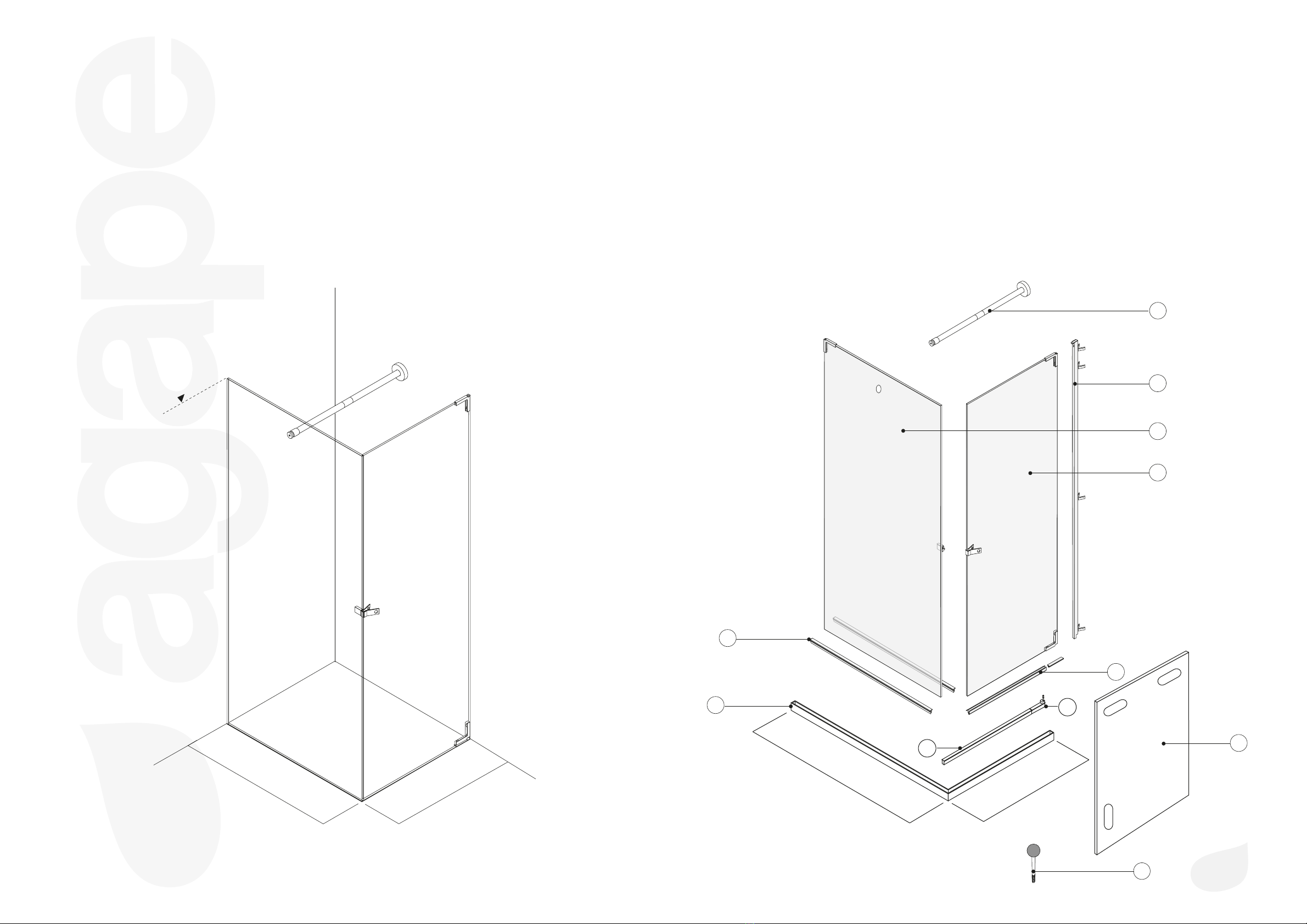

Esploso / Pre - assembledAssemblato / Assembled
10
3b
7
"DOCCE FLAT D" C2 - componenti / "FLAT D SHOWERS" C2 - components
700/800/900/1000/1200
(27"9/16)/(31"1/2)/(35"7/16)/(39"3/8)/(47"1/4)
700/800/900/1000
(27"9/16)/(31"1/2)/(35"7/16)/(39"3/8)
718/818/918/1018/1218
(28"17/64)/(32"13/64)/(36"9/64)/(40"5/64)/(47"61/64)
718/818/918/1018
(28"17/64)/(32"13/64)/(36"9/64)/(40"5/64)
istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009

istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009
2
riempitivo di protezione
protective insert
Ripiegare le alette per un fissaggio efficace con la malta di sottofondo.
Fold the wings in order to fix effectively with mortar.
18 mm
da incassare nella parete
to be recessed into the wall
Preparazione della guida per la posa
Preparation of rail for installation
ATTENZIONE!
La guida va installata con il riempitivo di protezione in poliuretano espanso all’interno
della cava.
ATTENTION!
The rail has to be installed with the protective insert made of polyurethane foam
of high density in the channels.
togliere le zanche per
utilizzare i tasselli.
to use the floor expansion plugs
remove the wings from the rail.
vista sotto
view from below
"DOCCE FLAT D" C2 - preparativi / "FLAT D SHOWERS" C2 - preparation
718/818/918/1018/1218
(28"17/64)/(32"13/64)/(36"9/64)/(40"5/64)/(47"61/64)
718/818/918/1018
(28"17/64)/(32"13/64)/(36"9/64)/(40"5/64)

istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009
"DOCCE FLAT D" C2 - posa guida / "
FLAT D SHOWERS"
C2 - installation of rail
pavimento finito
sigillare sigillare
finished wall surface (e.g. tiles, etc.)
seal finished floor surface
seal
sigillare
seal
sigillare
rivestimento finito (piastrelle o altro)
finished wall surface (e.g. tiles, etc.)
seal
3
rivestimento finito (piastrelle o altro)
sottofondo/ underfloor surface
solaio/floor
pavimento finito
finished floor
surface
sottofondo/ underfloor surface
solaio/floor
pavimento finito
finished floor
surface
sottofondo/ underfloor surface
solaio/floor

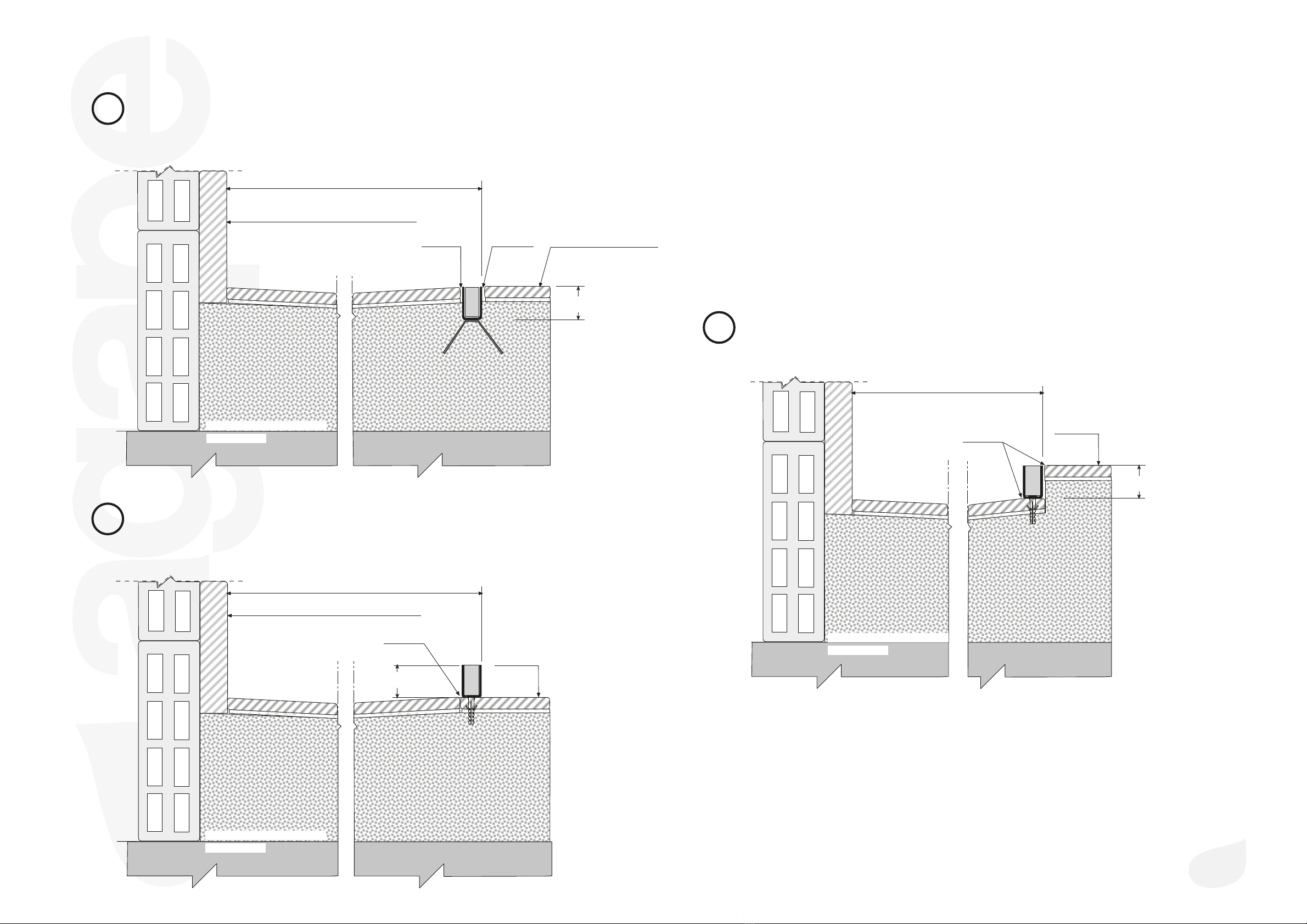

Sezione guida:soluzione alternativa
Shower rail section:alternative solution
Sezione guida doccia: soluzione a filo pavimento
Shower rail section: tray installed flush with finished
floor surface
Sezione guida doccia: soluzione fuori pavimento
Shower rail section: tray installed above finished
floor surface
3a
3b
3c
700/800/900/1000 (27" 9/16)/(31" 1/2)/(35"7/16)/(39" 3/8)
max30 (1" 3/16)
max30 (1" 3/16)
max30 (1" 3/16)
700/800/900/1000
(27" 9/16)/ 31" 1/2)/ 31" 1/2)/(39" 3/8)
700/800/900/1000 (27" 9/16)/(31" 1/2)/(35"7/16)/(39" 3/8)

istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009
attacco G 1/2" F filo
rivestimento.
G 1/2" F connection
flush with finished
surface.
per posizionare le aste utilizzare la dima.
use the template to position the bar. 4
*
90°
90°
90°
90°
livella
spirit level
parete al
rustico.
unfinished
wall.
parete al finito
finished wall
surface
pavimento finito
finished floor
sottofondo
underfloor surface
90°
348/398/448/498/598
(13"45/64)/(15"43/64)/(17"41/64)/(19"39/64)/(23"35/64)
Installazione a parete / Wall mounting
*Verificare che l'asta, in prossimità di eventuali spigoli, possa essere vincolata con
sicurezza.
*Make sure that the bar is securely fixed when placed close to the edge of the wall.
2100 (82"43/64)
700/800/900/1000
(27"9/16)/(31"1/2)/(31"1/2)/(39"3/8)
Dettaglio: sezione di posa dell'asta nella parete
Detail: section of wall bar installation
Attenzione: posizionare l'asta nella cava facendo attenzione che appoggi al perimetro esterno
del piatto doccia.
Attention: place the bar into the channel making sure that it rests outside the perimeter of
the shower tray.
4
asta / bar
rivestimento finito
finished wall surface
asta
bar
guida doccia
shower rail
sottofondo/ underfloor surface
solaio/floor
posizionamento corretto asta
correct bar installation
"DOCCE FLAT D" C2 - posa asta / "FLAT D SHOWERS" C2 - installation of bar
20mm (25/32)
18mm (45/64)

istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009
Posa del fianco / Installing the side panel
Controllare la posizione del foro e inserire il fianco con spessori di 2 mm all'interno della
cava.
Check the position of the hole and insert the 2 mm thick side panel into the channel.
*Per il montaggio dell’elemento di sostegno orizzontale vedere le istruzioni allegate.
*To install the horizontal support element, see the instructions attached.
Dettaglio fissaggio elementi di sostegno orizzontali
Detail of the horizontal support elements fixing
+/- 5 mm. (13/64)
2
2
livella
spirit level
spessori 2 mm.
tickness 2 mm. (5/64)
2
spessori 2 mm.
tickness 2 mm.
5
5
"DOCCE FLAT D" C2 - posa dei fianchi / "FLAT D SHOWERS" C2 - installing the panel

istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009
A
B
regolare la posizione della piastrina
adjust the position of the plate
1° per sbloccare
to loosen
3° per bloccare
to tighten
2° per sbloccare
to loosen
per regolare l'anta / to adjust the hang
of the door
A - regolazione eccentrico
B - serraggio posizione basetta
A - adjust the eccentric fixing
B - fixing the position of the base 6
interno
inside
Posa dell’anta / Installing the door
6
"DOCCE FLAT D"C2 - posa dell’anta / "FLAT D SHOWERS" C2 - installing the door
10 (25/64)
10 (25/64)

istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009
silicone
silicone
silicone
silicone
guarnizioni per fianco
side panel gasket
Maniglia
Handle
Fermaporta
Door block
silicone
Informazioni generali / General information
ATTENZIONE: attendere 24 ore prima dell'utilizzo della doccia!
ATTENTION: allow 24 hours before using the shower!
Per il montaggio delle pedane di calpestio vedere le istruzioni allegate ai piedini regolabili.
To install the shower base, see the instructions attached to the adjustable base supports.
Per il montaggio delle guarnizioni anta vedere le istruzioni allegate.
To install the door gaskets, see the instructions attached.
7
200
8 mm (5/16)
Interno
Inside
"DOCCE FLAT D" C2 - finiture / "FLAT D SHOWERS" C2 - fittings
