agape FLAT D E1 Guide

6
1 guida / rail
2 aste e carter / bar and guard
3 fianco / side panel
4 anta / door
5 guida base/ rail base
6 profilo cava / channel profile
7 dima / template
8 guarnizioni fianco / panel gaskets
Elenco delle parti / List of components
1
1
2
3
7
4
5
8
Esploso / Pre - assembled
Assemblato / Assembled
Nota bene / Please note
- Nel disegno: doccia tipologia E1 con anta destra.
- Eseguire l'alloggiamento nel pavimento per la guida e la piletta.
- Tutte le misure sono in millimetri.
- In the sketch: shower type E1 with right door.
- Prepare the floor to take the shower rail and the waste.
- All measurements are in mm.
"DOCCE FLAT D" E1 - componenti / "FLAT D SHOWERS" E1 - components
1182/1382/1582/1782
(46"17/32)/(54"13/32)/(62"9/32)/(70"5/32)
2200 (86"39/64)
istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009

riempitivo di protezione
protective insert
Utilizzare le zanche per fissare la guida con
la malta di sottofondo.
Please employ the clamps in order to fix the
rail in the mortar with mortar.
Utilizzare i tasselli per avvitare la
guida al pavimento.
Please employ the plugs to fix the
rail to the floor.
fori per scolo acqua
water drainage holes
pavimento finito
finished floor
surface
46 (1"13/16)
fori per scolo acqua
water drainage holes
sigillare
seal
Cava esterna
Outer channel
Guida fine corsa
siliconata nella cava
End of run stopped fixed into
the channel with silicone
Guida siliconata al centro
della cava
Rail fixed with silicone at
the centre of the channel
cava interna
internal channel

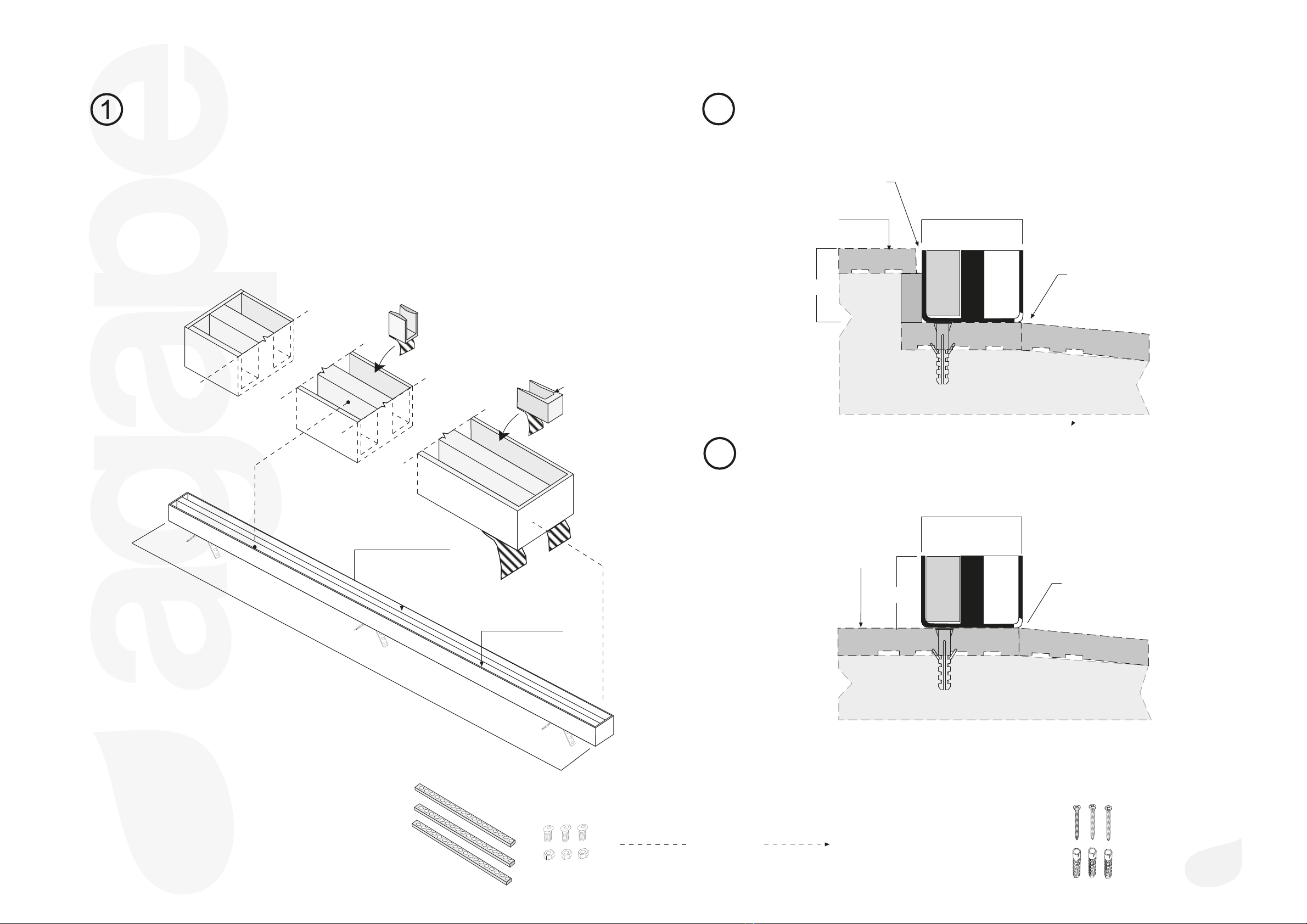

Preparazione della guida per la posa
Preparation of rail for installation
ATTENZIONE!
La guida va installata con il riempitivo di protezione in poliuretano espanso all’interno
della cava.
ATTENTION!
The rail has to be installed with the protective insert made of polyurethane foam
of high density in the channels.
2
pavimento finito
finished floor
surface
Oppure
Or
*
*
*
*
Sezione guida doccia: soluzione a filo pavimento
Shower rail section:Option with rail base installed
flush with finished floor surface
Sezione guida doccia: soluzione fuori pavimento
Shower rail section: tray installed above finished
floor surface
2a
2b
"DOCCE FLAT D" E1 - preparativi e sezioni / "FLAT D SHOWERS" E1 - preparation end section
1181/1381/1581/1781
(46"1/2)/(54"3/8)/ (62"1/4)/( 70"1/8)
max30 (1" 3/16)
max30 (1" 3/16)
46 (1"13/16)
istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009

"DOCCE FLAT D"
E1
- posa guida / " FLAT D SHOWERS" E1 - installing of rail
dima per controllo luce tra le pareti al finito.
template for checking gap between finished
wall surfaces
3
90°
parete al finito
finished wall
surface
h.2000
(78"3/8)
livella / spirit level
1182/1382/1582/1782
(46"17/32)/(54"13/32)/(62"9/32)/(70"5/32)
silicone
pavimento finito
finished floor
90°
istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009

2
2
carter adesivo
adhesive guard
piastrina
metal plate
squadretta
L- shaped bracket
**
asola
** elliptical hole
1
"DOCCE FLAT D"
E1
- struttura / "
FLAT D SHOWERS" E1 - structure
90°
segnare il filo esterno e fissare l'asta a parete
mark the external edge and fix the bar to the wall
filo esterno
external edge
cava esterna
outer channel
fissare l'asta con la guida
superiore già inserita
fix the bar once the upper
rail has been fixed
*
90°
guida
superiore
upper rail
4
Installazione a parete / Wall mounting
*Verificare che l'asta, in prossimità di eventuali spigoli, possa essere vincolata con
sicurezza.
*Make sure that the bar is securely fixed when placed close to the edge of the wall.
3Dettaglio / Detail
Attenzione: Le asole ** della guida superiore definiscono la posizione del fianco.
Attention: The elliptical holes ** in the upper rail determine the position of the vertical side panel.
istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009

chiave speciale
snake-eye key
controllare che le boccole siano inserite correttamente
make sure that the bushes are correctly installed
Applicare il fianco alla guida superiore.
Insert the side panel into the upper rail.
spessori 4 mm
thickness 4 mm (5/32) 5
"DOCCE FLAT D" E1 - posa fianco / "FLAT D SHOWERS" E1 - installing the panel
3
istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009

chiave speciale
snake-eye key
foro maniglia
hole to take
Foro maniglia
verso la parete
rondella sp 1 mm
washer 1 mm (3/64)
vista interna
Inside view
6
- Applicare l'anta alle ruote della guida superiore.
- Attach the door to the wheels of the upper rail.
spessori 14 mm
thickness 14 mm (35/64)
"DOCCE FLAT D" E1 - posa anta / "FLAT D SHOWERS" E1 - installing door
4
istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009

nastro adesivo
di carta.
masking tape.
regolare il fermo in modo che la
maniglia non tocchi il fianco.
adjust the block so that the handle
does not hit the side panel.
maniglia
handle
vista interna
Inside view
7
ATTENZIONE: attendere 24 ore prima dell'utilizzo della doccia!
ATTENTION: allow 24 hours before using the shower!
silicone
silicone
silicone
silicone
silicone
"DOCCE FLAT D" E1 - finiture / "FLAT D SHOWERS" E1 - fittings
8mm(5/16)
istruzioni di montaggio / Instructions for installation
agape srl Via Po Barna, 69 - 46031 Bagnolo S.Vito (MN) Italia
tel. [phone] - www.agapedesign.it 06231/02-06231/02
01/2009
