Air Delights AutoJanitor User manual

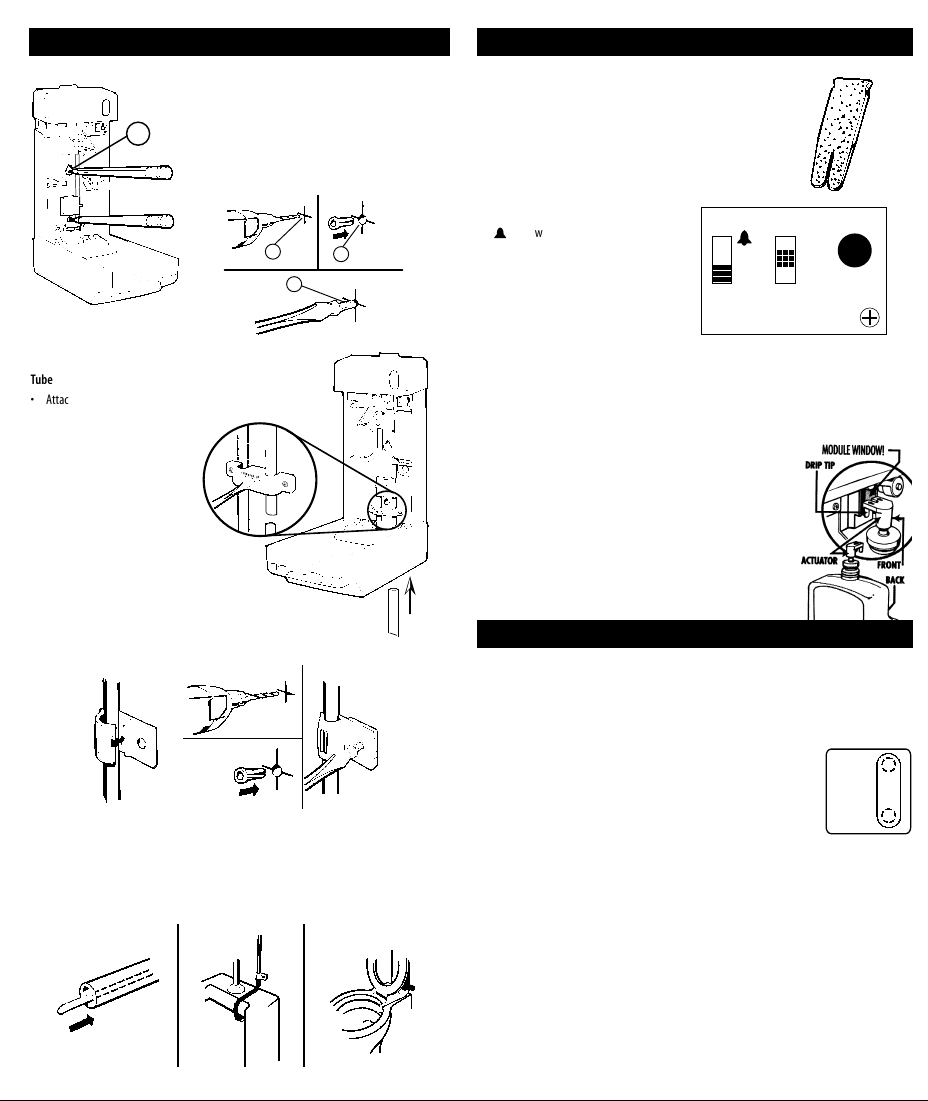

Installation Set-Up
Service
23
4
Mounting Point
• Drill 1/4" (6 mm) hole in wall,insert anchor and screw in.
Tighten half way.
• Hang dispenser on top screw & do same for bottom
mounting point.
• Tighten screws fully.
1
THISSIDEUP
Tube
• Attach plastic tube to neoprene tube.Tighten screw in
center of the bracket.
Wall Clips
• Attach wall clips.Secure with screw & anchors.
Fitting The Tube
• Determine desired length of tube & cut to size (HINT:do not cut tube too short.Leave excess
and trim a second time).
• Insert wire,bend tube around the fixture rim directing the liquid downward.See Fig.1,2 or 3
FIG. 1
FIG. 3
FIG.
2
Install Wick (Included with refills)
• Drop the slit end of the wick into the rear top center of the dispenser (E).
The wick should drop in easily.When properly installed the wick will be
slightly above the dispenser top.
Install Batteries
• Install two D-cell batteries.(F)
• Turn unit on.(A)
• = On with audio reinforcements
Select Refill Duration
• 15 = Heavy dosage
• 30 = Med
• 60 = Light
Reset
• When starting the dispenser,press the red reset button (C) for
two seconds.
Pump Plunger
• The pump plunger must be in the up position to install the
refill.Press the plunger upward prior to installing refill bottle.
Install Refill
• Select the refill (G) and remove cap.Rotate the pump actuator so that
the two drip tips face the back of the bottle.Slide the bottle in the
housing insuring that the two drip tips fit into the fragrance module
window.When installed properly the drip tips will be inside,the cover
will close easily.NOTE:IF THIS STEP IS NOT DONE PROPERLYTHE
LIQUID WILL BE PUMPED INTO THE INSIDE OF THE DISPENSER CASING.
POWER
REFILL
15
30
60
DAYS
ON
OFF
REFILL
RESET
•
•
•
Prime Refill
• The bottle (G) needs to be primed.Turn the ON/OFF switch (A) on and off 5 times or until drops fall
from the drip tips into the fragrance module.
Power
• TheYELLOW LED light (D) will blink when batteries are working.When the
YELLOW LED light turns off it is now time to replace your batteries.
• NOTE:REPLACE THE BATTERIES WITHIN TWO MINUTES TO RETAIN THE REFILL
CIRCUIT MEMORY. DO NOT PRESS RESET WHEN REPLACING BATTERIES ONLY.
Refill
• When the RED LED light (D) begins flashing the refill bottle is empty and should be replaced.This
LED light only flashes when the refill is empty.
Wick
• Pinch the wick top and remove.Drop in new wick.Insure that it is slightly above the
dispenser top (E).
Plastic
tube
POWER
REFILL
AutoJanitor
Dispenser
™
Distributeur Automatique
Dispensador A Goteo AutomEático
1/8" (3mm)
1/4" (6mm)
3/16" (4.5mm)
2 X
2 X
12" (31cm) Wire / Cable
1/4" (6mm) X 7' 92.13m)
Requires 2 "D" cell batteries (not included).
Fonctionne avec 2 batteries de format "D" (non fournies).
Requiere 2 pilas "D" (no incluídas).
1/4" Chrome nut
Écrou chromé 1/4 po
Tuerca cromada de 1/4"
Neoprene washer
Joint en néoprène
Arandela de neoprene

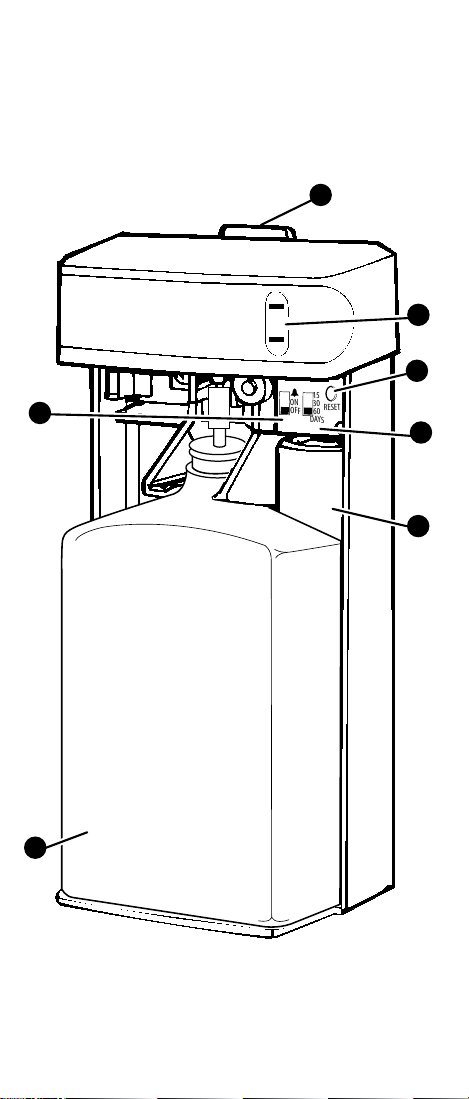

Parts Description / Description des pièces / Descripcíon de las partes
Installation Tools / Outils nécessaires / Herramientas de instalación
Mounting Position / Position de montage / Posición de montaje
6'
1.9m
POWER
REFILL
POWER
REFILL
5 X
5 X
5 X
Only used with Saddle kit for drill-
thru installation on flush pipe.
Utilisés uniquement avec le
nécessaire de sellette pour les
perçages de part en part sur les
tuyauteries de chasse.
Usado solamente con el equipo
Saddle para agujerear a través de
la instalacion en el tubo de
desagote.
