AirMan 52-074 User manual

1
ID.NO.52-074USER MANUAL
12V Multi-Purpose DIN Plug
COMPACT
BEFORE USING AIRMAN, CAREFULLY READ THE USER MANUAL AND INDIVIDUAL
PRODUCT LABEL INSTRUCTIONS. FOR FUTURE REFERENCE, KEEP PRODUCT BOX,
USER MANUAL AND RECIPE IN A SAFE PLACE.

2
The AirMan Compact Air Compressor is a user-friendly, high pressure air com-
pressor designed with functions to facilitate a safe and cost-conscious journey.
With the AirMan Compact Air Compressor, you have all the tools you need to
take proper care of your tires.
Owing to the 12V multi-purpose DIN plug, your new compressor can be
used for both cars and motorbikes. By default, the power plug fits into your
vehicle´s power outlet. However, when you pull back the red collar, it works
flawlessly with the DIN socket.
For safety reasons it’s important that your tires are properly inflated. Built into
the product is a pressure gauge designed for accurate reading of the tire pres-
sure. When you maintain the recommended tire pressure, you improve safety,
save money on fuel, experience a safer and more pleasant ride, and maximize
tire life at the same time. Regular tire pressure maintenance is made easy with
the AirMan Compact Air Compressor.
As a bonus, the AirMan Compact Air Compressor comes with three multi-
purpose adapters for bicycle tires, sport balls, and balloons.
HIGH PRESSURE APPLICATIONS
PERFORMANCE
Bicycle tire (average city bike size): 4 bar in 1 minute
Motorcycle tire (15 litres): 2.5 bar in 4 minutes
Small sized car tire (25 litres): 2.5 bar in 6.5 minutes
Medium sized car tire (36 litres): 2.5 bar in 8.5 minutes

2
3
pRodUCt feAtUReS
1. High pressure air compressor
2. Built-in pressure gauge
3. Thread connector
4. On (I)/off (O) switch
5. Adapter storage
6. Pressure hose
7. 12V multi-purpose DIN plug with 3.4m cord
8. Balloon adapter
9. Ball adapter
10. Bicycle adapter
CoMpACt AiR CoMpReSSoR
8 9 10
7
654321

4
5
Tire pressure is nothing less but
crucial to safety: without regular
maintenance, tire pressure drops by
approx. 0.1–0.2 bar (1.45-2.90 PSI)
per month, reducing grip and
increasing the risk of punctures.
Therefore, we recommend that you
check your tire pressure as often
as possible, and at least every two
weeks. Check the tire pressure when
the tires are cold, and inflate them in
accordance with the recommended
tire pressure for your specific
vehicle. Recommended tire pressure
is always listed in your vehicle’s user
manual.
With the AirMan Compact Air
Compressor, tire inflation becomes
a breeze:
1. Start the engine, and leave your
vehicle running during operation
to save battery power.
2. Connect the 12V multi-purpose
DIN plug to the power socket of
the vehicle. By default the power
plug fits into the power outlet of
your vehicle. However, when you
pull back the red collar, it works
flawlessly with the DIN socket too.
3. Always position your tire valve at
6 o’clock. Otherwise, the short air
hose cannot reach the tire valve
from the ground.
4. Remove the cap from the tire
valve.
5. Screw the compressor hose firmly
onto the tire valve.
6. Press start (|) on the compressor.
7. Continue to inflate the tire until
recommended tire pressure is
reached (max. 10 minutes’ usage
at a time). Then pres stop (0) on
the compressor.
8. Do not continue your journey if
minimum tire pressure cannot be
reached.
inStRUCtionS foR eveRydAy MAintenAnCe
max. 10 min.
Press STOP

4
5
SAfety noteS
• Carefully read the user manual and
the individual product label instruc-
tions before using AirMan.
• Only use AirMan between -10 and
+60° C (-50 and 140° F).
• Leave your vehicle running while
operating the compressor. Long
operating time can drain the bat-
tery.
• Never let your car engine run in
poorly ventilated areas.
• Never leave compressor unat-
tended while in operation.
• Keep compressor out of reach of
children.
• Always position your tire valve at
6 o’clock. Otherwise, the short air
hose cannot reach the tire valve
from the ground.
• Beware: Hose can turn hot while
operating.
• The compressor turns warm dur-
ing operation. Avoid overheating.
Max 10 minutes operating time.
The compressor turns warm.
After every 10 minutes, allow the
compressor to cool for a minimum
of 10 minutes.
• If the compressor emits abnormal
sounds or overheats, turn it off im-
mediately, and let it cool for about
30 minutes.
• Improper or unintended use can
damage the compressor.
As a bonus, the AirMan Compact Air
Compressor comes with three multi-
purpose adapters for bicycle tires,
sport balls, and balloons.
Before using the adapters, make sure
to check the recommended inflation
pressure of the object in question.
The following procedure applies to
all three types of adapters.
1. Start the engine, and leave your
vehicle running during operation
to save battery power.
2. Select the adapter from the cabi-
net on top of the compressor.
3. Mount the adapter of your choice
on the tip of the air hose.
4. Connect the hose to the valve of
the object you want to inflate.
5. Switch on the compressor (|).
6. Inflate until desired pressure is
reached, then switch off the
compressor (0).

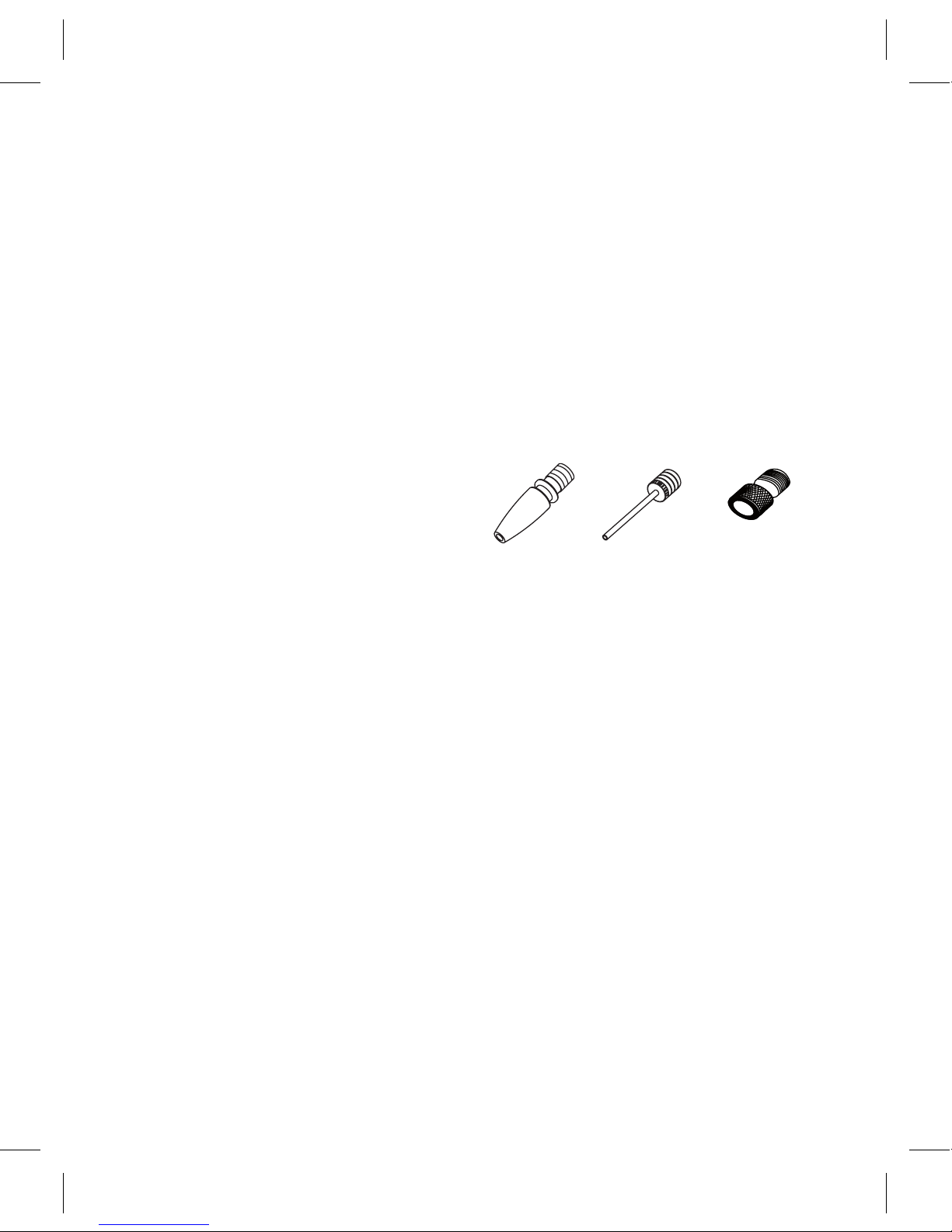

MUlti-pURpoSe AdApteRS
Balloon
adapter
Sport ball
adapter
Bicycle
adapter

6
Made in China.
ActiveTools
www.my-airman.com

7
ID.NO.52-074GEBRAUCHSANLEITUNG
mit 12 V Normstecker
LUFTKOMPRESSOR
KOMPAKT
VOR DER ANWENDUNG DIE GEBRAUCHSANWEISUNG UND DIE ETIKETTEN AUF DEM
PRODUKT SORGFÄLTIG DURCHLESEN. BEWAHREN SIE DIE GEBRAUCHSANWEISUNG,
ORIGINALVERPACKUNG UND -RECHNUNG SORGFÄLTIG AUF.

8
Der AirMan Luftkompressor in Kompaktausführung ist ein einfach bedienbarer
Hochdruckkompressor für das sichere und kostengünstige Fahren.
Der AirMan vereint in sich alle Werkzeuge, die Sie für die Reifenkontrolle
und -pflege brauchen.
Durch seinen 12 V Normstecker ist das Gerät für Kfz und Motorräder gleicher-
maßen geeignet. Es wird direkt an das Bordnetz des Fahrzeugs angeschlossen.
Dazu ziehen Sie einfach den roten Kragen zurück und führen den Stecker in die
DIN-Buchse ein.
Reifen sollten aus Sicherheitsgründen immer einen optimalen Luftdruck
haben. Der eingebaute Druckmesser des AirMan erlaubt genaue Druckmes-
sungen. Wenn Sie den Reifendruck regelmäßig kontrollieren, verbessern
Sie die Fahrsicherheit und den Fahrkomfort, sparen Kraftstoffkosten, und
verlängern die Lebensdauer der Reifen. Der AirMan Luftkompressor in Kompa-
ktausführung erleichtert die regelmäßige Druckkontrolle.
Das Gerät wird mit drei Mehrzweck-Anschlüssen für Fahrradreifen, Sportbälle
und Luftballons geliefert.
EINSATZMÖGLICHKEITEN
PUMPLEISTUNG
Typisches Stadtfahrrad: 4 bar in 1 Minute
Motorrad (Reifenvolumen 15 L): 2,5 bar in 4 Minuten
Kleinwagen (Reifenvolumen 25 L) 2,5 bar in 6,5 Minuten
Mittelklassewagen (Reifenvolumen 36 L): 2,5 bar in 8,5 Minuten

8
9
pRodUktBeSChReiBUng
1. Hochdruck Luftkompressor
2. Eingebauter Druckanzeiger
3. Schraubanschluss
4. Betriebsschalter (I = ein, O = aus)
5. Steckerfach
6. Druckschlauch
7. 12 V Normstecker mit 3,4 m Kabel
8. Adapter für Luftballons
9. Adapter für Bälle
10. Adapter für Fahrradreifen
hoChdRUCk lUftkoMpReSSoR
8 9 10
7
654321

10
11
Der Reifendruck ist wichtig für den
Fahrsicherheit: Ohne regelmäßiges
Aufpumpen fällt der Reifendruck um
0,1 bis 0,2 bar Pro Monat. Dadurch
verschlechtert sich die Fahrbahnhaf-
tung und das Risiko von Reifenpannen
steigt. Sie sollten den Reifendruck
mindestens alle zwei Wochen kontrol-
lieren. Der Druck sollte gemessen
werden, wenn die Reifen kalt sind.
Liegt der Reifendruck unter dem für Ihr
Fahrzeug empfohlenen Druck, sollten
Sie die Reifen aufpumpen. Der empfoh-
lene Reifendruck ist in der Bedienanlei-
tung Ihres Fahrzeugs angegeben.
Mit dem AirMan Luftkompressor
ist das Aufpumpen von Reifen im
Handumdrehen erledigt:
1. Den Fahrzeugmotor starten und
während des Betriebs laufen lassen
(damit die Batterie entlastet wird).
2. 12 V Normstecker an das Bordnetz
anschließen. Der Normstecker passt
in die Buchse für den 12 V Steck-
dose. Dazu ziehen Sie einfach den
roten Ring zurück und führen den
Stecker in eine
DIN-Buchse ein.
3. Das Ventil muss senkrecht zum
Boden zeigen (Position 6 Uhr).
Befindet sich das Ventil an einer
höheren Stelle, ist der Anschluss-
schlauch zu kurz.
4. Schutzkappe vom Reifenventil
abnehmen.
5. Kompressorschlauch fest mit dem
Reifenventil verschrauben.
6. Kompressor einschalten (|).
7. Der Reifen wird nun aufgepumpt.
Sobald der empfohlene Reifendruck
erreicht ist (spätestens aber nach
10 Minuten Dauerbetrieb), den
Kompressor ausschalten (Betriebs-
schalter auf 0 stellen).
8. Eine Weiterfahrt ist zu unterlassen,
falls der Mindestreifendruck nicht
erreicht werden kann.
RegelMäSSige lUftdRUCkkontRolle
max. 10 min.
Press STOP

10
11
SiCheRheitShinweiS
• Vor der Anwendung die
Gebrauchsanweisung und
die Etiketten auf dem Produkt
sorgfältig durchlesen.
• Der AirMan darf nur zwischen
-10 und +60° C verwendet werden.
• Während des Aufpumpens den
Fahrzeugmotor laufen lassen. Bei
zu langer Betriebsdauer kann die
Batterieleistung nachlassen.
• Den Fahrzeugmotor nicht in
schlecht gelüfteten Bereichen
laufen lassen.
• Kompressor während des Betriebs
nicht unbeaufsichtigt lassen!
• Von Kindern fernhalten!
• Das Ventil muss senkrecht zum
Boden zeigen (Position 6 Uhr).
Befindet sich das Ventil an einer
höheren Stelle, ist der Anschluss-
schlauch zu kurz.
• Achtung: Der Schlauch kann im
laufenden Betrieb heiß werden.
• Während des Betriebs wird der
Kompressor warm. Überhitzen
vermeiden! Den Kompressor
rechtzeitig abkühlen lassen. Nach
ca. 10 Minuten Betriebsdauer muss
der Kompressor für 10 Minuten
ausgeschaltet werden.
• Sollte das Gerät ungewöhnliche
Geräusche von sich geben oder zu
heiß werden, sofort abschalten und
30 Minuten abkühlen lassen.
• Unsachgemäßer Gebrauch kann zu
Schäden am Gerät führen.
Der AirMan Luftkompressor wird mit
drei Mehrzweck-Adaptern für Fahr-
radreifen, Bälle und Luftballons ge-
liefert. Vor dem Aufpumpen sollten
Sie in Erfahrung bringen, welcher
Luftdruck für das aufzupumpende
Objekt empfohlen wird.
Beim Aufpumpen ist wie folgt vor-
zugehen:
1.
Den Fahrzeugmotor starten und
während des Betriebs laufen las-
sen (damit die Batterie entlastet
wird).
2.
Den entsprechenden Adapter aus
dem Fach oben im Kompressor
entnehmen.
3.
Den Adapter mit dem Luft-
schlauch verbinden.
4.
Den Luftschlauch aufsetzen
und mit dem Ventil des aufzu-
pumpenden Objekts verbinden.
5.
Kompressor einschalten (|).
6.
Bei Erreichen des gewünschten
Luftdrucks den Kompressor aus-
schalten (0).

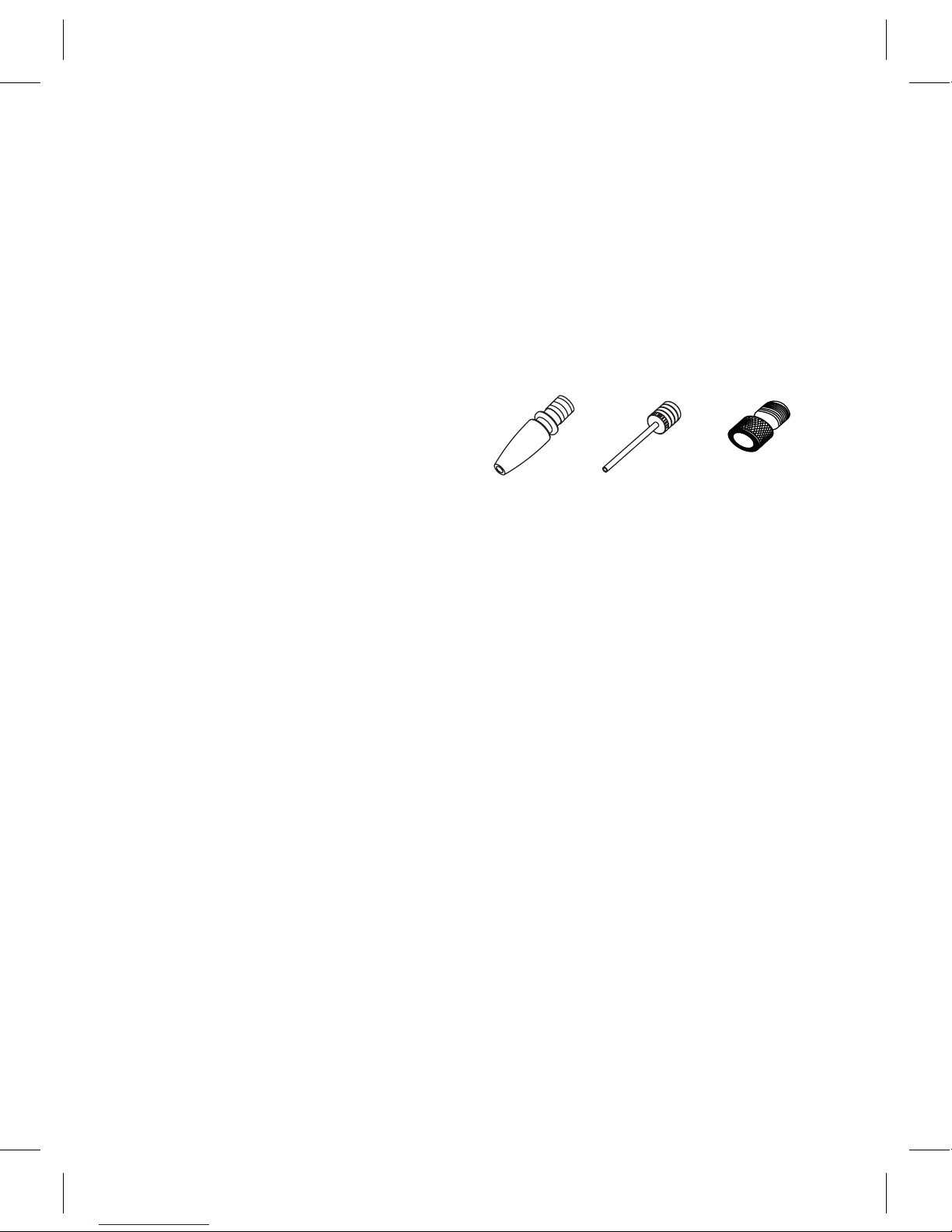

MehRzweCk-AdApteR
Adapter für
Luftballons
Adapter
für Bälle
Adapter für
Fahrradreifen

12
Made in China.
ActiveTools
www.my-airman.com
