S E R V I C E M A N U A L

SIMPLE MANUAL

•Replace this Service Manual with ”Revision Publishing” when it is issued.

CSD-ED37

• TYPE: K

S/M Code No. 09–991–403–6T2

COMPACT DISC STEREO

CASSETTE RECORDER

ELECTRICAL MAIN PARTS LIST - 1/5

NOTE: The characters in the suffix column indicate the part usage.

K ......................XX...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

C 217 87-010-400-080 CAP, ELECT 0.47-50V AB..................

C 218 87-010-400-080 CAP, ELECT 0.47-50V AB..................

C 228 87-010-401-080 CAP, ELECT 1-50V AB..................

C 229 87-010-401-080 CAP, ELECT 1-50V AB..................

C 231 87-010-213-080 C-CAP,S 0.015-50 B AB..................

C 232 87-010-213-080 C-CAP,S 0.015-50 B AB..................

C 238 87-010-263-080 CAP, ELECT 100-10V AB..................

C 237 87-010-374-080 CAP, ELECT 47-10V AB..................

C 236 87-010-544-080 CAP, ELECT 0.1-50V AB..................

C 235 87-010-544-080 CAP, ELECT 0.1-50V AB..................

C 234 87-010-546-080 CAP, ELECT 0.33-50V AB..................

C 233 87-010-546-080 CAP, ELECT 0.33-50V AB..................

C 248 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 247 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 245 87-010-405-080 CAP, ELECT 10-50V AB..................

C 241 87-010-405-080 CAP, ELECT 10-50V AB..................

C 244 87-010-405-080 CAP, ELECT 10-50V AB..................

C 246 87-010-405-080 CAP, ELECT 10-50V AB..................

C 242 87-010-405-080 CAP, ELECT 10-50V AB..................

C 243 87-010-405-080 CAP, ELECT 10-50V AB..................

C 261 87-010-402-080 CAP, ELECT 2.2-50V AB..................

C 262 87-010-402-080 CAP, ELECT 2.2-50V AB..................

D 281 87-A40-466-080 ZENER,MTZJ2.7A AB..................

IC 203 87-A21-111-040 C-IC,M62495FP AB..................

C 209 87-010-190-080 S CHIP F 0.01 AB..................

C 208 87-010-402-080 CAP, ELECT 2.2-50V AB..................

C 207 87-010-408-080 CAP, ELECT 47-50V AB..................

C 210 87-010-190-080 S CHIP F 0.01 AB..................

C 215 87-010-425-080 C-CAP,0.22-25 F AB..................

C 216 87-010-425-080 C-CAP,0.22-25 F AB..................

C 212 87-010-544-080 CAP, ELECT 0.1-50V AB..................

C 211 87-010-544-080 CAP, ELECT 0.1-50V AB..................

C 222 87-010-190-080 S CHIP F 0.01 AB..................

C 226 87-010-190-080 S CHIP F 0.01 AB..................

C 223 87-010-190-080 S CHIP F 0.01 AB..................

C 220 87-010-405-080 CAP, ELECT 10-50V AB..................

IC 201 87-A20-946-040 C-IC,MM1434XF AB..................

C 251 87-010-401-080 CAP, ELECT 1-50V AB..................

C 263 87-010-178-080 CHIP CAP 1000P AB..................

C 264 87-010-178-080 CHIP CAP 1000P AB..................

C 268 87-010-380-080 CAP, ELECT 47-16V AB..................

C 267 87-010-380-080 CAP, ELECT 47-16V AB..................

C 265 87-010-383-080 CAP, ELECT 33-25V AB..................

C 266 87-010-383-080 CAP, ELECT 33-25V AB..................

C 279 87-010-112-080 CAP, ELECT 100-16V AB..................

C 272 87-010-221-080 CAP, ELECT 470-10V AB..................

C 271 87-010-221-080 CAP, ELECT 470-10V AB..................

C 277 87-010-260-080 CAP, ELECT 47-25V AB..................

C 278 87-010-384-080 CAP, ELECT 100-25V AB..................

C 273 87-010-628-080 CAP,E 3.3-16 M 5L BP SRE AB..................

C 274 87-010-628-080 CAP,E 3.3-16 M 5L BP SRE AB..................

C 280 87-010-401-080 CAP, ELECT 1-50V AB..................

C 281 87-010-401-080 CAP, ELECT 1-50V AB..................

IC 201 87-A20-591-010 IC,BA5417 AB..................

J 251 87-A60-569-010 JACK,HTJ-035-18 AB..................

Q 243 89-320-011-010 TR,2SC2001 (0.6W) AB..................

Q 244 89-320-011-010 TR,2SC2001 (0.6W) AB..................

C 308 87-010-221-080 CAP, ELECT 470-10V AB..................

C 309 87-010-263-080 CAP, ELECT 100-10V AB..................

C 307 87-010-401-080 CAP, ELECT 1-50V AB..................

C 306 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 301 87-010-453-010 CAP, ELECT 4700-25V AB..................

C 315 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 314 87-010-248-080 CAP, ELECT 220-10V AB..................

C 312 87-010-248-080 CAP, ELECT 220-10V AB..................

C 310 87-010-248-080 CAP, ELECT 220-10V AB..................

C 311 87-010-263-080 CAP, ELECT 100-10V AB..................

C 902 87-A10-577-080 CAP,CER 0.022-50 Z YF AB..................

C 901 87-A10-577-080 CAP,CER 0.022-50 Z YF AB..................

C 903 87-A10-577-080 CAP,CER 0.022-50 Z YF AB..................

C 904 87-A10-577-080 CAP,CER 0.022-50 Z YF AB..................

CN 301 87-099-043-010 CONN 2P EH AB..................

D 307 87-017-148-080 ZENER,HZS6A1L AB..................

D 304 87-017-161-080 ZENER,HZS7C2L AB..................

D 308 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 309 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 306 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 305 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 303 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 311 87-017-139-010 ZENER,HZS15-2 AB..................

D 904 87-A40-465-010 DIODE,FR202 AB..................

D 902 87-A40-465-010 DIODE,FR202 AB..................

D 903 87-A40-465-010 DIODE,FR202 AB..................

D 901 87-A40-465-010 DIODE,FR202 AB..................

FC 0 87-033-213-010 CLAMP,FUSE SMK AB..................

IC 310 87-070-416-010 IC,NJU7201 L55 AB..................

ELECTRICAL MAIN PARTS LIST - 2/5

Q 303 87-026-291-010 TR,DTC124XS AB..................

Q 305 87-026-462-010 TR,2SC1740S AB..................

Q 307 87-026-462-010 TR,2SC1740S AB..................

Q 302 87-026-463-010 TR,2SA933S,RS AB..................

Q 306 88-NF9-637-010 TR,2SA1318T/U AB..................

Q 301 89-112-965-010 TR,2SA1296GR AB..................

Q 304 89-213-702-010 TR,2SB1370 (1.8W) AB..................

Q 310 87-026-462-010 TR,2SC1740S AB..................

C 803 87-010-177-080 C-CAP,S 820P-50 SL AB..................

C 804 87-010-177-080 C-CAP,S 820P-50 SL AB..................

C 801 87-010-402-080 CAP, ELECT 2.2-50V AB..................

C 802 87-010-402-080 CAP, ELECT 2.2-50V AB..................

C 809 87-010-406-010 CAP,E 22-50 SM AB..................

C 805 87-012-158-080 C-CAP,S 390P-50 CH AB..................

C 806 87-012-158-080 C-CAP,S 390P-50 CH AB..................

C 815 87-010-374-010 CAP, ELECT 47-10V AB..................

C 817 87-010-401-010 CAP, ELECT 1-50V AB..................

C 818 87-010-401-010 CAP, ELECT 1-50V AB..................

C 819 87-010-401-010 CAP, ELECT 1-50V AB..................

C 813 87-010-402-080 CAP, ELECT 2.2-50V AB..................

C 814 87-010-402-080 CAP, ELECT 2.2-50V AB..................

C 812 87-010-404-010 CONDENSER 4.7-50 AB..................

C 811 87-010-404-010 CONDENSER 4.7-50 AB..................

C 810 87-010-406-010 CAP,E 22-50 SM AB..................

C 823 87-010-213-080 C-CAP,S 0.015-50 B AB..................

C 824 87-010-213-080 C-CAP,S 0.015-50 B AB..................

C 820 87-010-401-010 CAP, ELECT 1-50V AB..................

C 828 87-010-404-010 CONDENSER 4.7-50 AB..................

C 827 87-010-404-010 CONDENSER 4.7-50 AB..................

C 826 87-010-405-080 CAP, ELECT 10-50V AB..................

C 825 87-010-405-080 CAP, ELECT 10-50V AB..................

C 822 87-012-153-080 C-CAP,S 120P-50 CH AB..................

C 821 87-012-153-080 C-CAP,S 120P-50 CH AB..................

C 833 87-010-179-080 CAP,CHIP S B1200P AB..................

C 839 87-010-186-080 CAP,CHIP 4700P AB..................

C 831 87-010-198-080 CAP, CHIP 0.022 AB..................

C 832 87-010-198-080 CAP, CHIP 0.022 AB..................

C 834 87-010-248-080 CAP, ELECT 220-10V AB..................

C 830 87-010-260-080 CAP, ELECT 47-25V AB..................

C 835 87-010-374-010 CAP, ELECT 47-10V AB..................

C 838 87-010-405-080 CAP, ELECT 10-50V AB..................

C 844 87-010-178-080 CHIP CAP 1000P AB..................

C 845 87-010-178-080 CHIP CAP 1000P AB..................

C 849 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................

C 840 87-010-186-080 CAP,CHIP 4700P AB..................

C 843 87-010-190-080 S CHIP F 0.01 AB..................

C 846 87-010-194-080 CAP, CHIP 0.047 AB..................

C 842 87-010-194-080 CAP, CHIP 0.047 AB..................

C 841 87-010-194-080 CAP, CHIP 0.047 AB..................

C 850 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................

C 851 87-010-186-080 CAP,CHIP 4700P AB..................

CN 802 87-049-469-010 CONN,4P V AB..................

D 808 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 809 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 802 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 807 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 801 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 805 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 804 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 806 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 803 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 810 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 841 87-070-136-080 ZENER,MTZJ5.1B AB..................

IC 802 87-A21-145-040 C-IC,BA4560F-E2 AB..................

IC 801 87-A21-145-040 C-IC,BA4560F-E2 AB..................

L 801 87-007-342-010 COIL,OSC 85K BIAS AB..................

Q 802 87-026-462-010 TR,2SC1740S AB..................

Q 804 87-026-463-010 TR,2SA933S,RS AB..................

Q 803 87-026-463-010 TR,2SA933S,RS AB..................

Q 809 87-026-496-080 FET,2SJ103GR AB..................

Q 808 87-026-496-080 FET,2SJ103GR AB..................

Q 805 89-110-150-010 TR,2SA1015 AB..................

Q 807 89-110-150-010 TR,2SA1015 AB..................

Q 801 89-318-155-010 TR,2SC1815(GR) AB..................

Q 806 89-318-155-010 TR,2SC1815(GR) AB..................

Q 810 87-026-464-010 TR,DTC114TS AB..................

R 840 87-029-124-010 RES,FUSE 2.2-1/4 AB..................

C 299 87-010-190-080 S CHIP F 0.01 AB..................

C 321 87-010-190-080 S CHIP F 0.01 AB..................

C 322 87-010-263-080 CAP, ELECT 100-10V AB..................

C 325 87-010-405-080 CAP, ELECT 10-50V AB..................

CN 203 87-049-469-010 CONN,4P V AB..................

CN 204 87-049-469-010 CONN,4P V AB..................

CN 201 87-099-016-010 CONN,14P 6216V AB..................

CN 205 87-A60-109-010 CONN,2P V S2M-2W AB..................

D 32 87-027-607-080 ZENER,HZ7B3L AB..................

D 323 87-020-465-080 DIODE,1SS133 (110MA) .B..................

D 322 87-020-465-080 DIODE,1SS133 (110MA) .B..................

Q 323 87-026-291-080 TR,DTC124XS .B..................

Q 322 87-026-463-080 TR,2SA933S (0.3W) .B..................

Q 321 89-318-154-080 TR,2SC1815 (0.4W) AB..................

C 608 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

ELECTRICAL MAIN PARTS LIST - 3/5

C 609 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 606 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 607 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 601 87-010-313-080 CAP, CHIP 18P AB..................

C 604 87-010-314-080 C-CAP,S 22P-50V AB..................

C 602 87-010-315-080 C-CAP,S 27P-50 CH AB..................

C 603 87-010-317-080 C-CAP,S 39P-50 CH AB..................

C 605 87-010-317-080 C-CAP,S 39P-50 CH AB..................

C 614 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 611 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 612 87-010-248-080 CAP, ELECT 220-10V AB..................

C 610 87-010-263-080 CAP, ELECT 100-10V AB..................

C 615 87-010-400-080 CAP, ELECT 0.47-50V AB..................

C 616 87-010-401-080 CAP, ELECT 1-50V AB..................

C 613 87-010-402-080 CAP, ELECT 2.2-50V AB..................

CN 601 87-099-031-010 CONN,14P 6216 H AB..................

CN 603 87-099-199-010 CONN,6P 6216 H AB..................

CN 605 87-099-200-010 CONN,7P 6216H AB..................

CN 608 87-099-200-010 CONN,7P 6216H AB..................

CN 602 87-099-200-010 CONN,7P 6216H AB..................

CN 604 87-099-200-010 CONN,7P 6216H AB..................

CN 609 87-099-200-010 CONN,7P 6216H AB..................

D 601 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 602 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 614 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 612 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 611 87-020-465-080 DIODE,1SS133 (110MA) AB..................

IC 601 8Z-CH4-636-010 IC,LC867132V-**** AB..................

L 601 87-003-171-010 COIL,15UH TROIDAL AB..................

LCD 601 8Z-CH4-635-010 LCD,HLC7365 ZCH-4 AB..................

LED 605 88-CD6-630-010 LED,934ID RED AB..................

LED 606 88-CD6-630-010 LED,934ID RED AB..................

LED 607 88-CD6-630-010 LED,934ID RED AB..................

LED 603 88-CD6-630-010 LED,934ID RED AB..................

LED 609 88-CD6-630-010 LED,934ID RED AB..................

LED 601 88-CD6-630-010 LED,934ID RED AB..................

LED 604 88-CD6-630-010 LED,934ID RED AB..................

LED 602 88-CD6-630-010 LED,934ID RED AB..................

LED 610 88-CD6-631-010 LED,934GD GRN AB..................

Q 603 87-026-291-010 TR,DTC124XS AB..................

Q 601 87-026-291-010 TR,DTC124XS AB..................

Q 602 87-026-463-010 TR,2SA933S,RS AB..................

Q 608 87-026-464-010 TR,DTC114TS AB..................

Q 609 87-026-464-010 TR,DTC114TS AB..................

Q 604 87-026-464-010 TR,DTC114TS AB..................

Q 607 87-026-464-010 TR,DTC114TS AB..................

Q 606 87-026-464-010 TR,DTC114TS AB..................

Q 605 87-026-464-010 TR,DTC114TS AB..................

Q 610 87-026-464-010 TR,DTC114TS AB..................

Q 611 87-026-464-010 TR,DTC114TS AB..................

Q 621 87-026-291-010 TR,DTC124XS AB..................

S 613 87-A90-696-080 SW,TACT TS2103-03-430 AB..................

S 616 87-A90-696-080 SW,TACT TS2103-03-430 AB..................

S 612 87-A90-696-080 SW,TACT TS2103-03-430 AB..................

S 611 87-A90-696-080 SW,TACT TS2103-03-430 AB..................

S 615 87-A90-696-080 SW,TACT TS2103-03-430 AB..................

S 614 87-A90-696-080 SW,TACT TS2103-03-430 AB..................

X 602 87-030-273-010 VIB,XTAL 32.768K5PPM AB..................

X 601 87-A70-070-080 VIB,CER 5.76MHZ CRHF AB..................

C 400 87-010-178-080 CHIP CAP 1000P AB..................

C 409 87-010-248-080 CAP, ELECT 220-10V AB..................

C 404 87-010-248-080 CAP, ELECT 220-10V AB..................

C 403 87-010-263-080 CAP, ELECT 100-10V AB..................

C 406 87-010-374-080 CAP, ELECT 47-10V AB..................

C 401 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 410 87-010-263-080 CAP, ELECT 100-10V AB..................

C 412 87-010-401-080 CAP, ELECT 1-50V AB..................

C 414 87-010-405-080 CAP, ELECT 10-50V AB..................

C 416 87-010-545-080 CAP, ELECT 0.22-50V AB..................

C 417 87-012-157-080 C-CAP,S 330P-50 CH AB..................

C 425 87-010-176-080 C-CAP,S 680P-50 SL AB..................

C 429 87-010-186-080 CAP,CHIP 4700P AB..................

C 436 87-010-374-080 CAP, ELECT 47-10V AB..................

C 432 87-010-374-080 CAP, ELECT 47-10V AB..................

C 433 87-010-401-080 CAP, ELECT 1-50V AB..................

C 437 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 431 87-010-545-080 CAP, ELECT 0.22-50V AB..................

C 430 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 440 87-010-147-080 C-CAP,S 3P-50 CH AB..................

C 442 87-010-313-080 CAP, CHIP 18P AB..................

C 448 87-010-315-080 C-CAP,S 27P-50 CH AB..................

C 459 87-010-263-080 CAP, ELECT 100-10V AB..................

C 457 87-010-316-080 C-CAP,S 33P-50 CH AB..................

C 458 87-010-316-080 C-CAP,S 33P-50 CH AB..................

C 450 87-012-140-080 CAP 470P AB..................

C 463 87-010-184-080 CHIP CAPACITOR 3300P(K) AB..................

C 468 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 463 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 467 87-010-263-080 CAP, ELECT 100-10V AB..................

C 462 87-010-370-080 CAP,E 330-6.3 SME AB..................

C 465 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 469 87-012-154-080 C-CAP,S 150P-50 CH AB..................

ELECTRICAL MAIN PARTS LIST - 4/5

C 476 87-010-236-080 CAP,E 1000-10 SME AB..................

C 478 87-010-263-080 CAP, ELECT 100-10V AB..................

C 480 87-010-221-080 CAP, ELECT 470-10V AB..................

C 481 87-010-405-080 CAP, ELECT 10-50V AB..................

C 482 87-010-405-080 CAP, ELECT 10-50V AB..................

C 483 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 484 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 498 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 499 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 495 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 496 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 493 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 497 87-010-322-080 C-CAP,S 100P-50 CH AB..................

CN 403 87-099-195-010 CONN,7P 6216 V AB..................

CN 401 87-A60-424-010 CONN,16P V TOC-B AB..................

D 491 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 494 87-020-465-080 DIODE,1SS133 (110MA) AB..................

IC 401 87-A20-446-010 C-IC,LA9241ML AB..................

IC 402 87-A20-459-010 C-IC,LC78622ED AB..................

IC 404 87-A21-093-010 IC,LA6541D AB..................

L 401 87-003-102-080 COIL, 10UH AB..................

L 402 87-005-847-080 COIL,2.2UH(CECS) AB..................

L 406 87-005-847-080 COIL,2.2UH(CECS) AB..................

L 403 87-008-372-010 FILTER, EMI BL OIRNI AB..................

L 405 87-008-372-010 FILTER, EMI BL OIRNI AB..................

L 404 87-008-372-010 FILTER, EMI BL OIRNI AB..................

Q 403 87-026-502-080 DTC144TS AB..................

Q 402 89-113-184-080 TR,2SA1318T AB..................

SFR 401 87-024-175-080 SEMI-FIXED RESISTOR, 47K AB..................

X 401 81-592-641-010 CERAMIC FILTER, 16.93MHZ AB..................

X 401 87-A70-046-010 VIB,XTAL 16.934MHZ AB..................

C 491 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 492 87-010-221-080 CAP, ELECT 470-10V AB..................

D 494 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 492 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 491 87-020-465-080 DIODE,1SS133 (110MA) AB..................

Q 401 87-026-463-080 TR,2SA933S (0.3W) AB..................

Q 492 87-026-291-080 TR,DTC124XS AB..................

Q 491 89-112-965-080 TR,2SA1296 (0.75W) AB..................

C 5 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 6 87-010-313-080 CAP, CHIP 18P .B..................

C 1 87-010-314-080 C-CAP,S 22P-50V AB..................

C 3 87-010-314-080 C-CAP,S 22P-50V AB..................

C 7 87-012-158-080 C-CAP,S 390P-50 CH A...................

C 8 87-012-349-080 C-CAP,S 1000P-50 CH AB..................

C 7 87-014-051-080 CAPACITOR (PP), 560P .B..................

C 19 87-010-112-080 CAP, ELECT 100-16V AB..................

C 13 87-010-145-080 C-CAP,S 1P-50 CH AB..................

C 17 87-010-194-080 CAP, CHIP 0.047 AB..................

C 14 87-010-305-080 C-CAP 470P-50CH AB..................

C 16 87-010-380-080 CAP, ELECT 47-16V AB..................

C 15 87-012-349-080 C-CAP,S 1000P-50 CH AB..................

C 18 87-015-819-080 CAPACITOR,0.01 AB..................

C 20 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 24 87-015-629-080 CHIP CAPACITOR, 0.0022 AB..................

C 25 87-016-460-080 C-CAP,S 0.22-16 B AB..................

C 28 87-016-669-080 C-CAP,S 0.1-25 K B AB..................

C 29 87-016-669-080 C-CAP,S 0.1-25 K B AB..................

C 27 87-A11-067-080 C-CAP,S 1-10 K B AB..................

C 36 87-010-112-080 CAP, ELECT 100-16V AB..................

C 30 87-010-198-080 CAP, CHIP 0.022 A...................

C 31 87-010-198-080 CAP, CHIP 0.022 A...................

C 31 87-010-213-080 C-CAP,S 0.015-50 B .B..................

C 30 87-010-213-080 C-CAP,S 0.015-50 B .B..................

C 38 87-010-380-080 CAP, ELECT 47-16V AB..................

C 33 87-010-401-080 CAP, ELECT 1-50V AB..................

C 34 87-010-401-080 CAP, ELECT 1-50V AB..................

C 39 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 35 87-015-819-080 CAPACITOR,0.01 AB..................

C 44 87-010-311-080 CAP 12P AB..................

C 45 87-010-312-080 C-CAP,S 15P-50 CH AB..................

C 41 87-012-349-080 C-CAP,S 1000P-50 CH AB..................

C 43 87-012-349-080 C-CAP,S 1000P-50 CH AB..................

C 42 87-012-349-080 C-CAP,S 1000P-50 CH AB..................

C 53 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 55 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 52 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 51 87-010-316-080 C-CAP,S 33P-50 CH AB..................

C 54 87-014-055-080 CAP,PP 820P-100 J .B..................

CF 3 82-785-747-080 CF,MS2 GHY,R AB..................

CF 2 82-785-747-080 CF,MS2 GHY,R AB..................

CF 1 87-A91-094-010 FLTR,CDA10.7 MG80A AB..................

D 6 87-017-072-080 ZENER,HZS3B1 AB..................

D 1 87-070-345-080 DIODE,IN4148 AB..................

D 2 87-070-345-080 DIODE,IN4148 AB..................

HD 1 88-CD6-661-010 HLDR,BAR ANT. AB..................

HD 2 88-CD6-661-010 HLDR,BAR ANT. AB..................

IC 1 87-A21-184-010 IC,TA2104AN AB..................

IC 2 87-A21-185-040 C-IC,LC72121M AB..................

L 8 87-005-849-080 COIL,10UH(CECS) AB..................

L 9 87-005-849-080 COIL,10UH(CECS) AB..................

L 2 87-A50-347-010 COIL,FM BPF EX AB..................

ELECTRICAL MAIN PARTS LIST - 5/5

L 4 87-A50-420-010 COIL,MW OSC(SYN) AB..................

L 5 87-A50-424-010 COIL,FM RF EX(SYN) AB..................

L 6 87-A50-427-010 COIL,FM OSC EX(SYN) .B..................

L 6 87-A50-454-010 COIL,FM OSC U(SYN) A...................

L 3 87-A91-095-010 BAR-ANT,MW FOR 2B(SYN) A...................

L 3 87-A91-096-010 BAR-ANT,MW/LW FOR 3B(SYN) .B..................

L 7 87-A91-308-010 FLTR,PCFAZH- 450T (TOK) AB..................

L 2 88-CD6-655-010 COIL,FM5MM*3.5T AB..................

L 51 87-A50-421-010 COIL,LW OSC(SYN) .B..................

Q 1 89-319-233-080 TR,2SC1923 (0.1W) AB..................

Q 54 87-026-214-080 TR,DTA114YS (0.3W) .B..................

Q 52 87-026-447-080 TR,2SC1740S R .B..................

Q 51 87-A30-092-080 FET,2SK439E/F .B..................

Q 53 89-320-011-080 TR,2SC2001 (15W) .B..................

SCR 4 87-A40-615-070 VARI-CAP,KV1311NT AB..................

SCR 5 87-A40-615-070 VARI-CAP,KV1311NT AB..................

SCR 3 87-A40-616-070 VARI-CAP,SVC384(S/T) AB..................

TC 1 87-011-220-080 TRIMMER CAP 20P VTC AB..................

TC 51 87-011-233-080 TRIMER,50P VCT54 .B..................

X 1 87-A70-061-010 VIB,XTAL 4.500MHZ CSA-309 AB..................

MECHANICAL PARTS LIST - 1/1

NOTE: The characters in the suffix column indicate the part usage.

K ......................XX...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

87-B00-020-010 BADGE,AIWA 30 GOLD AB..................

88-CH6-019-010 PANEL,CD AB..................

8Z-CH4-002-010 CABI,REAR AB..................

8Z-CH4-003-010 CHAS,CD AB..................

8Z-CH4-004-010 BOX,CD AB..................

8Z-CH4-005-010 WINDOW,CD AB..................

8Z-CH4-007-010 WINDOW,CASS AB..................

8Z-CH4-008-010 LID,BATT AB..................

8Z-CH4-009-010 HANDL,ARM AB..................

8Z-CH4-010-010 HANDL,GRIP AB..................

8Z-CH4-013-010 PANEL,LCD21 AB..................

8Z-CH4-015-010 WINDOW,LCD A...................

8Z-CH4-030-010 COVER, PH AB..................

8Z-CH4-064-010 WINDOW,LCD EZ .B..................

8Z-CH6-001-010 CABI,TOP 3L AB..................

8Z-CH6-002-010 CABI,TOP 3R AB..................

8Z-CH6-010-010 BOX,CASS 6 AB..................

8Z-CH6-012-010 CABI,FR X AB..................

8Z-CH6-013-010 WINDOW,LED 6 A...................

8Z-CH6-017-010 GRILLE,FR L 6 AB..................

8Z-CH6-018-010 GRILLE,FR R 6 AB..................

8Z-CH6-019-010 WINDOW,LED 6A .B..................

8Z-CH4-023-010 BTN,VOL AB..................

8Z-CH4-024-010 BTN,CD AB..................

8Z-CH4-025-010 BTN,REPEAT AB..................

8Z-CH4-026-010 BTN,FUNC AB..................

8Z-CH4-027-010 BTN,EQ AB..................

8Z-CH4-028-010 KEY,CASS 21 AB..................

87-CD6-041-010 PLATE,AC AB..................

84-CD5-215-010 GEAR AB..................

84-CD5-216-010 BRACKET AB..................

84-CD5-217-010 PLATE,MAGNET AB..................

85-CD7-217-010 HLDR,CHUCK A AB..................

86-CT4-218-010 CUSHION,FOOT/PORON AB..................

87-036-368-010 MAGNET AB..................

87-A91-151-010 SW,LEAF 1P2T/TC48-021 AB..................

87-CD6-213-010 SPR-C,BATT (-) AB..................

87-CD6-214-010 SPR-C,BATT LINK AB..................

87-CD6-222-010 SPR-C,BATT (-) L AB..................

87-CD6-223-010 SPR-C,BATT LINK L AB..................

88-CH6-207-010 HLDR,ANT AB..................

8Z-CH4-201-010 HLDR,LCD AB..................

8Z-CH4-204-010 HLDR,SPEAKER AB..................

8Z-CH4-205-010 SPR-T,CASS AB..................

8Z-CH4-206-010 SPR-T,CD AB..................

8Z-CH4-207-010 HLDR,OIL-DMPR AB..................

8Z-CH4-208-010 HLDR,PWB AB..................

8Z-CH4-209-010 HLDR,PT AB..................

8Z-CH4-210-010 HLDR,LED AB..................

8Z-CH4-211-010 BASE,CHUCK AB..................

8Z-CH4-212-010 RING,CHUCK AB..................

8Z-CH4-214-010 HLDR,REC-SW 21 AB..................

8Z-CH4-216-010 HLDR,FUNC-PWB AB..................

87-067-566-010 TAPPING SCREW, VFTT+3-6 AB..................

87-254-097-410 U+3-12 CR AB..................

87-261-037-410 V+2-10 GLD AB..................

87-342-074-010 UT2+2.6-8 AB..................

87-571-032-410 VIT+2-3 AB..................

87-644-096-410 UT1+3-10 CR AB..................

87-661-100-410 VFT1+3-16 AB..................

87-741-095-410 UT2+3-8 GLD AB..................

87-751-094-410 VT2+3-6 W10SL0T AB..................

* 87-751-075-410 VT2+2.6-10 AB..................

* 87-B10-239-010 QT2+3-8 W/O CR AB..................

* 87-B10-242-010 UT2+3-30 W/O CR AB..................

87-036-389-010 SW,PUSH LOCK AB..................

87-A60-177-010 JACK,AC U W/SW A...................

87-A60-178-010 JACK,AC E W/SW .B..................

87-A90-092-080 PROTECTOR,2.5A 491 ....................

88-CH6-626-010 PT,U A...................

88-CH6-627-010 PT,E .B..................

8Z-CH4-614-010 CONN ASSY,6P CD-ME AB..................

8Z-CH4-618-010 FF-CABLE, 16P CD-RF AB..................

8Z-CH4-620-010 FF-CABLE, 7P FR-LED AB..................

8Z-CH4-621-010 FF-CABLE, 7P CD-FR AB..................

8Z-CH4-640-010 ANT,ROD AB..................

SP 0 88-CD5-603-010 SPKR,10 7OHM AB..................

W 0 8Z-CH4-619-010 FF-CABLE, 14P AF-FR AB..................

W 0 8Z-CH4-622-010 FF-CABLE, 6P TU-FR AB..................

ACCESSORIES / PACKAGE LIST - 1/1

NOTE: The characters in the suffix column indicate the part usage.

K ......................XX...................................B..................

KANRI

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

8Z-CH6-905-010 IB,U(ESF)B A...................

8Z-CH6-908-010 IB,EZ(9L)B ....................

8Z-CH6-909-010 IB,K(E)B .B..................

8Z-CH6-915-010 IB,U(ESF)FM ....................

8Z-CH6-918-010 IB,EZ(9L)FM ....................

8Z-CH6-919-010 IB,K(E)FM ....................

87-A80-034-010 AC CORD SET ASSY,K W/F MAY-BG .B..................

87-A80-036-010 AC CORD SET ASSY,E W/FLTR VOL ....................

87-A80-109-010 AC CORD,HK7281 BLK U A...................

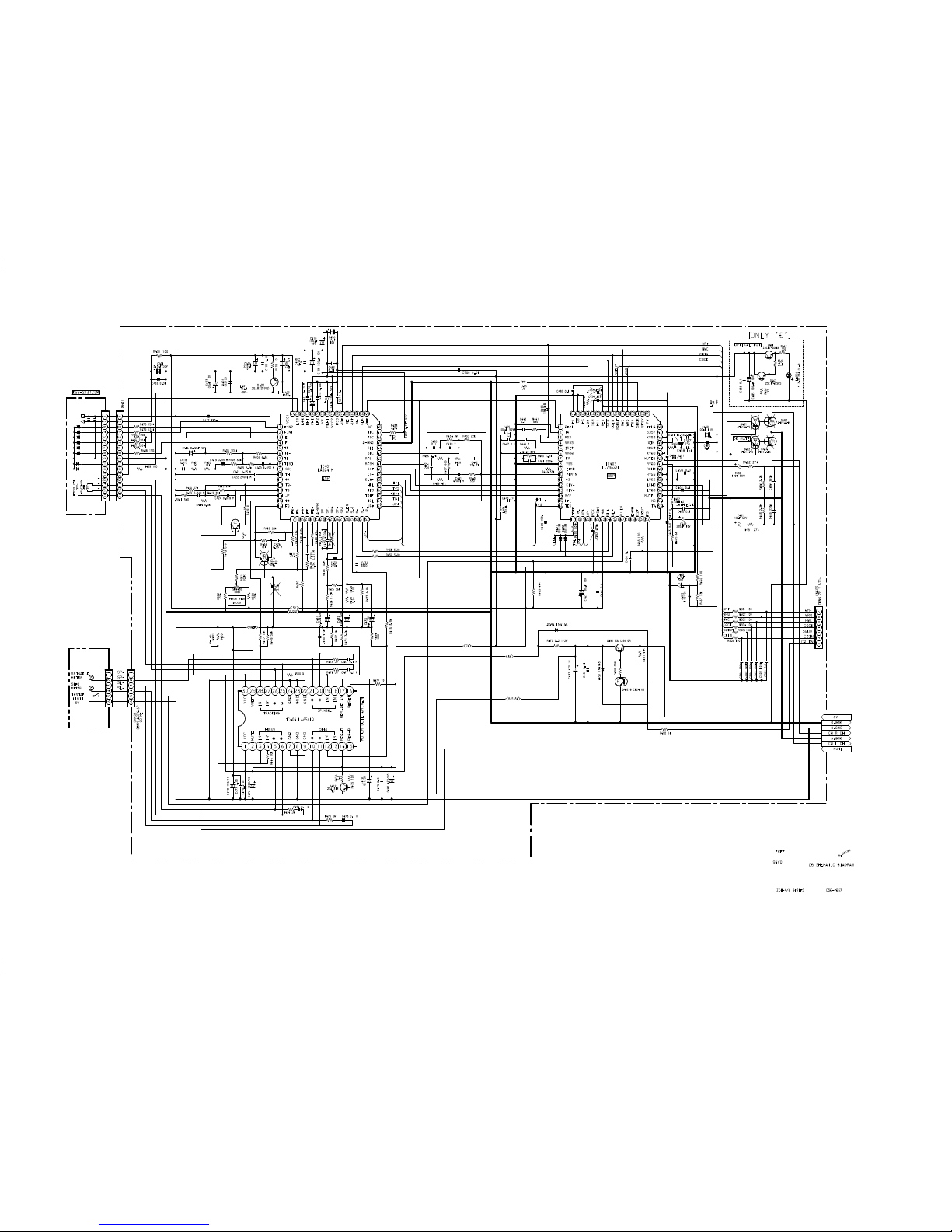

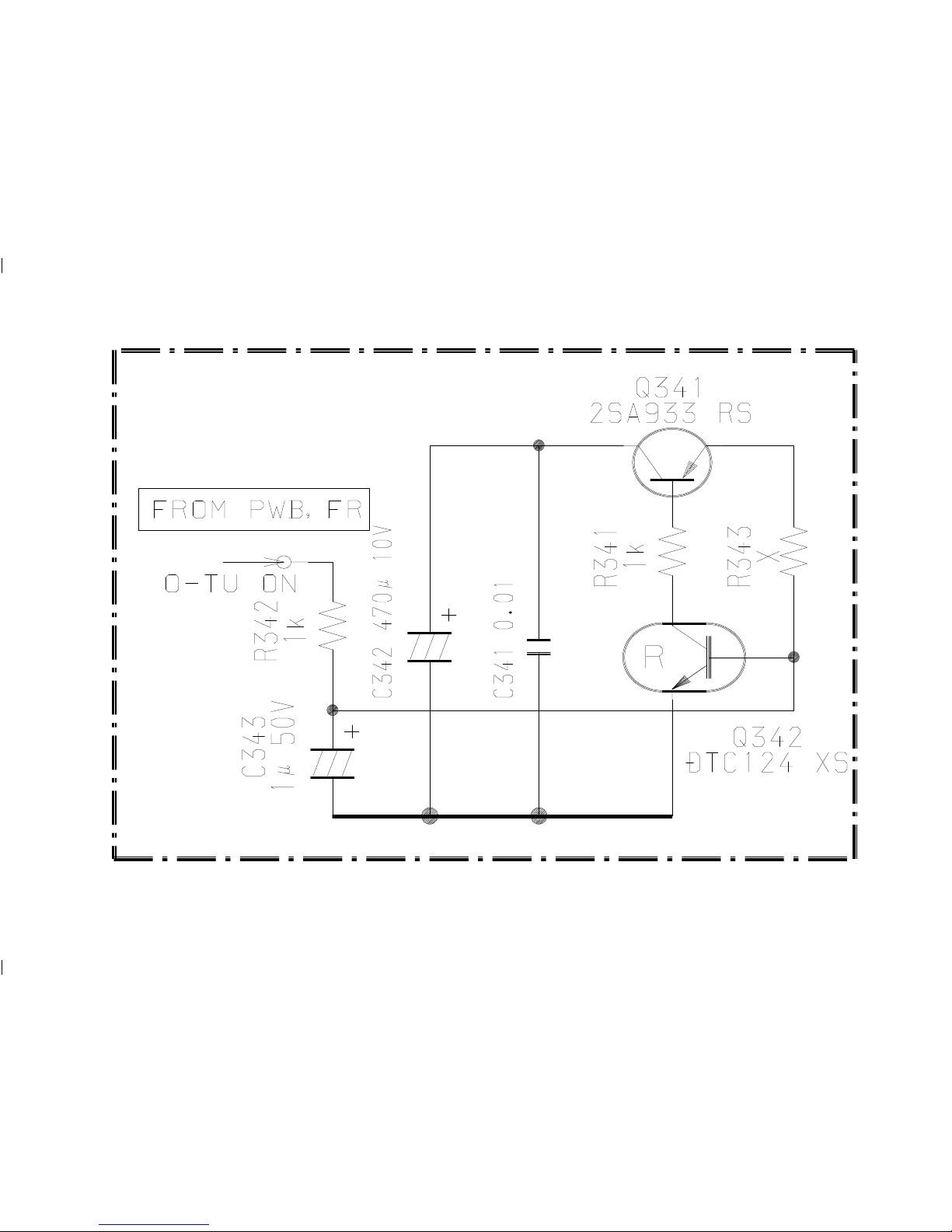

SCHEMATIC DIAGRAM _1 (MAIN 1/2)

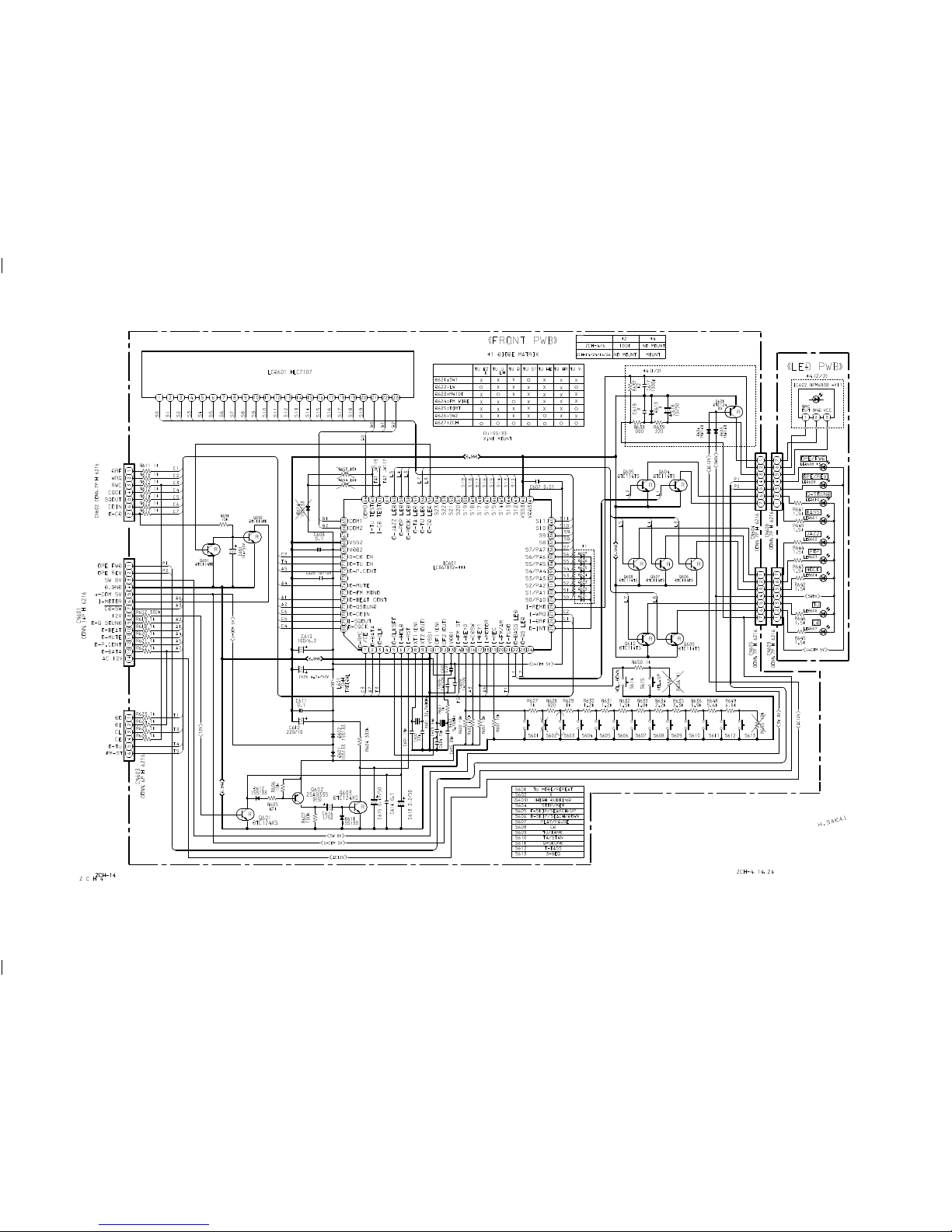

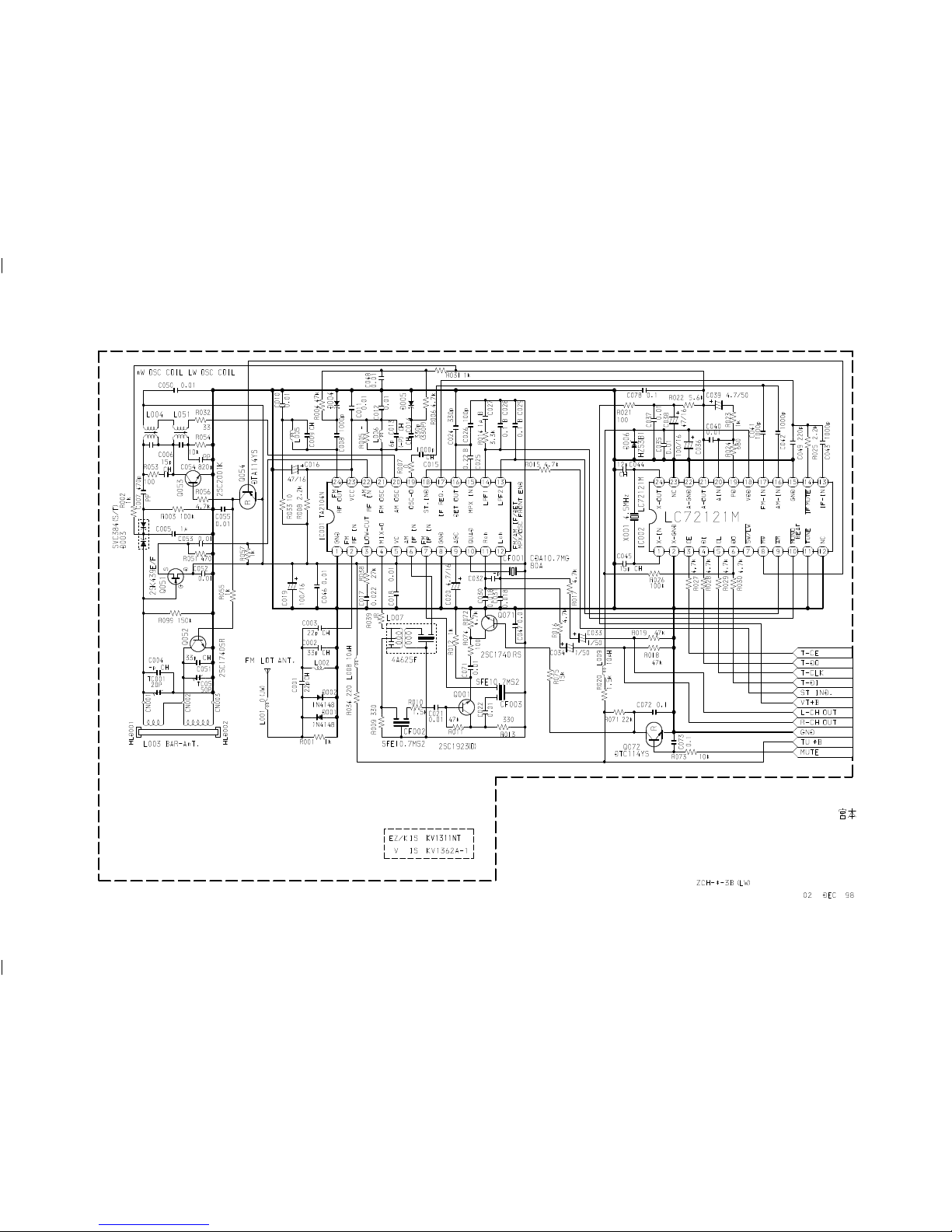

SCHEMATIC DIAGRAM _2 (MAIN 2/2)

Other manuals for CSD-ED37

Table of contents

Popular Cassette Player manuals by other brands

Ahuja

Ahuja CPA-360 Operation manual

Sony

Sony Pressman TCS-60DV Specifications

Philips

Philips AQ6485/14 Product information

Sony

Sony TCM-200DV - Cassette Recorder operating instructions

Nakamichi

Nakamichi BX-300 Service manual

Panasonic

Panasonic RQ-E25V operating instructions

Yamaha

Yamaha MT8X Operation manual

Sherwood

Sherwood Newcastle D-480 operating instructions

Manta

Manta MA408 user manual

GPO

GPO W0162B user guide

Marantz

Marantz CP230 Service manual

Sony

Sony HST-471 Service manual

Sharp

Sharp JC-AV1 Operation manual

Pioneer

Pioneer CT-W103 Service manual

Sony

Sony CFS-B15 - Am/fm Stereo Cassette Recorder operating instructions

Sony

Sony WMFS220 - Portable Sports AM/FM Cassette... operating instructions

Sanyo

Sanyo MCD-ZX700F Service manual

Sony

Sony Pressman TCM-465V operating instructions

Aiwa CSD-ED37 Instructions for use

Popular Cassette Player manuals by other brands
