SERVICE MANUAL
HS-TX494
HS-TX496
HS-TX591
HS-TX594
HS-TX596
YU,YZ
YH,YJ,YL,YZ
YU
YZ
YH,YJ,YL,YZ
STEREO RADIO CASSETTE

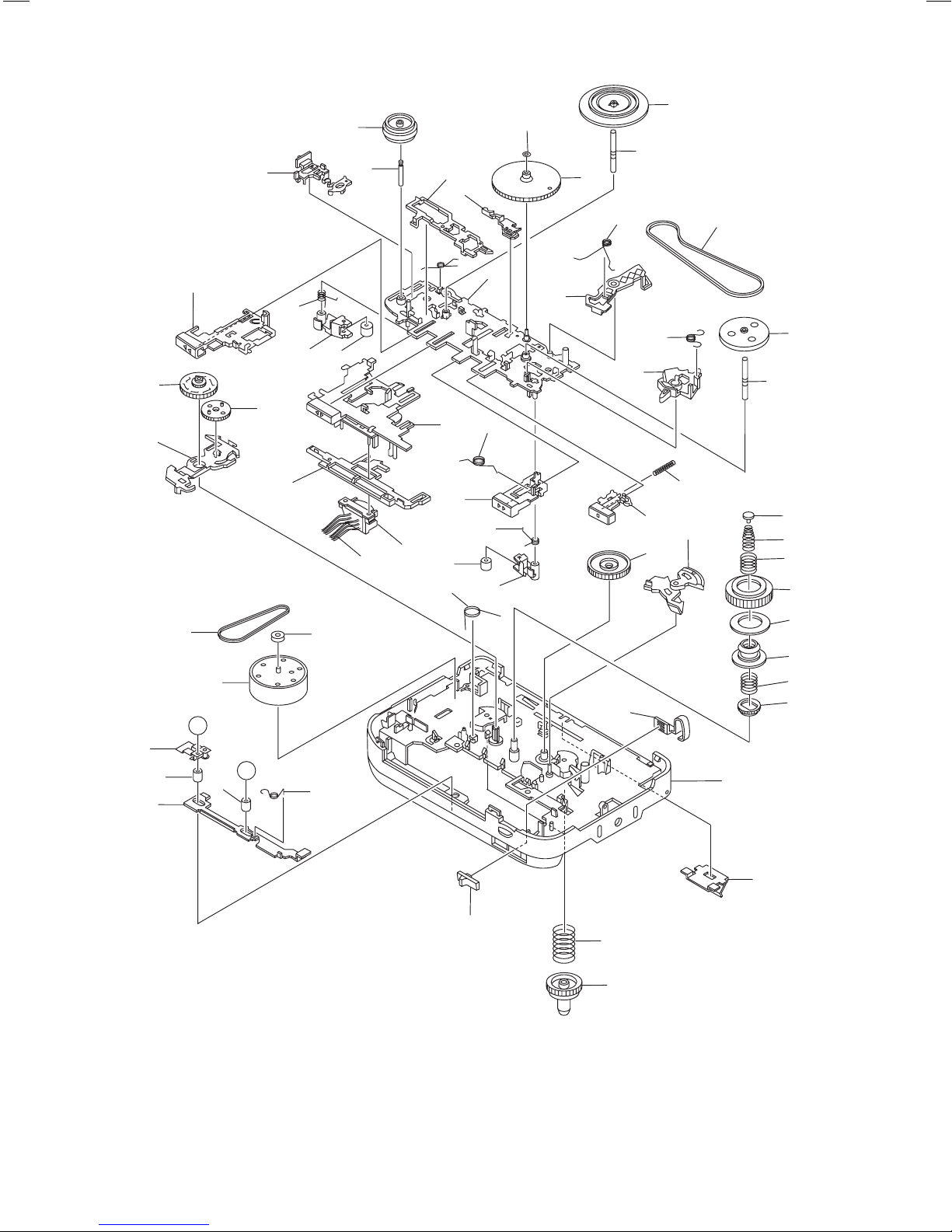

PLAYER BASIC TAPE MECHANISM : 8ZM-3 P2N
8ZM-3 P3N
S/M Code No. 09-995-407-8R1
REVISION
SPECIFICATIONS
2
Frequency range: AM: 530/531  1.710/1.602 kHz (10/9 kHz step)
531  1.629 kHz (9 kHz step)<EXCEPT YZ>
FM1,FM2: 87.5/87.5  108/108.1 MHz (50/200 kHz step)
76  108 MHz (100 kHz step in 76  90 MHz,
50 kHz step in 90 108 MHz)<EXCEPT YZ>
TV:<591YU ONLY>
WEATHER:<591YU ONLY>
Maximum output: 4 mW + 4 mW (EIAJ/16 ohms)<YZ ONLY>
12 mW + 12 mW (EIAJ/32 ohms)
Load impedance: 16  32 ohms<YZ ONLY>
Power source: Battery DC 3V, R6 (size AA) x 2
Domestic AC power (using optional AC adaptor: AIWA AC-D302)
Battery lift (EIAJ,
1mW output,playback): Approx.7hours using R6P (size AA) manganese batteries
Approx.24hours using LR6 (size AA) alkaline batteries
Maximum dimensions
(W x H x D): 112.8 x 88 x 32.7 mm (41/2 x 31/2 x 15/16inches)
Weight
(excluding batteries): Approx.140 g (4.9 oz)
Accessories: Stereo headphones (1)<494/496 YZ, 494 YU, 496 YL, 496 YH/YL, 591 YU>
Stereo headphones equipped with remote control (1)<594/596 YZ, 596 YL, 596 YH/YL>
Belt clip (1)
Supplied headphones: HPM007:<494/496 YZ>
HPMR105:<594/596 YZ>
Type: Inear type
Impedance: 32 ohms
Sensitivity: 105 dB/mW
Recommended
commercially
avaiable headphones: Type: Inear/Headband type/Vertical type<494/496 YZ>
Inear/Headband type/Vertical type<594/596 YZ>
Impedance: 1632 ohms
Sensitivity: 100109 dB/mW
 Design and specifications are subject to change without notice.
2ch 59.75 MHz
3ch 65.75 MHz
4ch 71.75 MHz
5ch 81.85 MHz
6ch 87.85 MHz
7ch 179.75 MHz
8ch 185.75 MHz
9ch 191.75 MHz
10ch 197.75 MHz
11ch 203.75 MHz
12ch 209.75 MHz
13ch 215.75 MHz
1ch
2ch
3ch
4ch
5ch
6ch
7ch
162.550 MHz
162.440 MHz
162.475 MHz
162.425 MHz
162.450 MHz
162.500 MHz
162.525 MHz
DESCRIPTIONREF.NO. KANRI
NO.
PARTNO. KANRI
NO.
REF.NO. DESCRIPTIONPARTNO. DESCRIPTIONREF.NO. KANRI
NO.
PARTNO. KANRI
NO.
REF.NO. DESCRIPTIONPARTNO.
3
C99 87-A10-422-080 C-CAP,TN 10-4 A TCF
C101 87-A10-047-080 CAP,U 1-10 ZF<EXCEPT 591YU>
C102 87-012-274-080 C-CAP,U 1000P-50 K B
C103 87-A10-047-080 C-CAP,U 1-10 Z F
C104 87-010-831-080 C-CAP,U,0.1-16F
C105 87-010-503-010 CAP,E 220-4 GAS
C110 87-010-853-080 C-CAP,220-4V H5.5
C201 87-A10-504-080 C-CAP,U 0.047-16 KB<591YU>
C201 87-012-286-080 CAP,U 0.01-25<EXCEPT 591YU>
C202 87-012-273-080 CAP,U 820P-50B<EXCEPT 591YU>
C202 87-012-286-080 CAP,U 0.01-25<591YU>
C203 87-012-172-080 C-CAP,U 10P CH<EXCEPT 591YU>
C204 87-012-180-080 C-CAP,U 22P-50 CH<591YU>
C205 87-012-272-080 C-CAP,U 680P-50B<591YU>
C205 87-012-272-080 CAP,U 680P-50B<EXCEPT 591YU>
C206 87-012-168-080 CAP,U 6P-50 CH<EXCEPT 591YU>
C207 87-012-286-080 CAP, U 0.01-25
C208 87-012-286-080 CAP, U 0.01-25<591YU>
C209 87-012-186-080 C-CAP,U 39P-50 CH<591YU>
C210 87-012-156-080 CAP,220P-50 CH<EXCEPT 591YU>
C210 87-012-272-080 CAP,U 680P-50 K B GRM<591YU>
C212 87-012-286-080 CAP, U 0.01-25
C213 87-012-195-080 C-CAP,U 100P-50CH<591YU>
C215 87-012-162-080 C-CAP,U 1P-50 CK<591YU>
C216 87-012-162-080 CAP,U 1P-50 CK<EXCEPT 591YU>
C216 87-012-162-080 C-CAP,U 1P-50 CK<591YU>
C217 87-A10-047-080 CAP,U 1-10 Z F<EXCEPT 591YU>
C222 87-010-831-080 C-CAP,U 0.1-16 Z F<591YU>
C222 87-010-831-080 CAP,U,0.1-16F<EXCEPT 591YU>
C224 87-012-336-080 CAP, CHIP SS 330P SL<591YU>
C224 87-012-274-080 CAP,U 1000P-50B<EXCEPT 591YU>
C225 87-A10-047-080 C-CAP,U 1-10 Z F<591YU>
C226 87-A10-047-080 C-CAP,U 1-10 Z F
C227 87-012-273-080 C-CAP,U 820P-50 B<591YU>
C228 87-012-274-080 C-CAP,U 1000P-50 K B<591YU>
C229 87-010-831-080 C-CAP,U,0.1-16F
C230 87-010-831-080 C-CAP,U,0.1-16F
C231 87-010-959-080 CHIP CAP,U 0.056-16F<591YU>
C231 87-010-959-080 CAP,U 0.056-16F<EXCEPT 591YU>
C232 87-010-959-080 CHIP CAP,U 0.056-16F
C233 87-012-287-080 CAP,U 0.015-25F<EXCEPT 591YU>
C233 87-012-275-080 C-CAP,U 1200P-50 B<591YU>
C234 87-012-287-080 CAP,U 0.015-25F<EXCEPT 591YU>
C234 87-012-275-080 C-CAP,U 1200P-50 B<591YU>
C235 87-012-286-080 C-CAP,U 0.01-25 K B<591YU>
C235 87-A10-047-080 CAP,U 1-10 Z F<EXCEPT 591YU>
C236 87-A10-420-080 C-CAP,TN 4.7-4 A TCF<591YU>
C236 87-A10-420-080 CAP,TN 4.7-4 <EXCEPT 591YU>
C237 87-A10-047-080 CAP,U 1-10 Z F<EXCEPT 591YU>
C237 87-A10-047-080 C-CAP,U 1-10 Z F<591YU>
C238 87-012-286-080 CAP, U 0.01-25<591YU>
C239 87-012-358-080 C-CAP,S 0.47-10 F Z<591YU>
C239 87-A10-707-080 CAP,U 0.47-10FZ<EXCEPT 591YU>
C240 87-010-574-080 CAP,S 470P<EXCEPT *1,494YZ>
C240 87-012-193-080 C-CAP,U 82P-50 CH<591YU>
C240 87-012-193-080 CAP,82P <496YL,494YU,494YZ>
C241 87-012-170-080 C-CAP,U 8P-50 CH<591YU>
C241 87-012-176-080 CAP 15P<EXCEPT 591YU>
C242 87-010-574-080 CAP,S 470P-50UJ<EXCEPT 591YU>
C242 87-012-193-080 CAP,U 82P CH<EXCEPT *1,494YZ>
C242 87-012-270-080 CAP, U 470P-50<591YU>
C243 87-012-172-080 CAP,U 10P-50DCH<EXCEPT 591YU>
C243 87-012-174-080 C-CAP CERA SS 12P CHJ<591YU>
C244 87-010-831-080 CAP,U,0.1-16F<EXCEPT 591YU>
C244 87-010-787-080 CAP, U 0.022-25<591YU>
C245 87-012-275-080 C-CAP,U 1200P-50 B<591YU>
C245 87-012-272-080 CAP,U 680P GRM<496YL,494YU>
C246 87-012-271-080 C-CAP,U 560P-50 K B<591YU>
C247 87-012-286-080 CAP, U 0.01-25<591YU>
C248 87-012-274-080 C-CAP,U 1000P-50 K B<591YU>
IC
87-002-423-080 IC,TA2002 FN
87-017-370-080 IC,MM1038AFF
87-A20-745-040 C-IC,TA2030FN<591YU>
87-A21-215-040 C-IC,TA2104AFN<EXCEPT 591YU>
87-A21-232-040 C-IC,TA2111FN<591YU>
87-A21-119-010 C-IC,TC9318FB-038<591YU>
87-A21-272-010 IC,TC9318FB-046<EXCEPT 591YU>
87-A20-124-080 IC, TK11823
TRANSISTOR
87-026-414-080 C-TR RN1307
87-026-418-080 TR,RN1311 (0.1W)
87-026-417-080 TR,RN1310
89-113-625-080 TR,2SA1362GR(120MHZ,0)
87-026-425-080 C-TR,RN2307<591YU>
87-026-268-080 C-TR,RN2411<591YU>
87-026-429-080 TR,RN2311<EXCEPT *1>
87-026-423-080 C-TR,RN2305<*1>
89-327-143-080 C-TR,2SC2714O
89-342-153-080 TR,2SC4215<591YU>
89-341-165-080 CHIP TRANSISTOR 2SC4116GR
87-026-411-080 C-TR RN1304<EXCEPT 591YU>
87-026-261-080 CHIP-TR,RN1404<591YU>
DIODE
87-001-553-080 C-DIODE 1SS322<591YU>
87-A40-642-040 C-DIODE,1SS367<EXCEPT 591YU>
87-A40-630-040 C-DIODE,RB411D
87-A40-485-070 C-VARI-CAP,SVC208
87-A40-471-070 C-VARI-CAP,KV1435<591YU>
87-A40-462-040 C-VARI-CAP,SVC347(S)

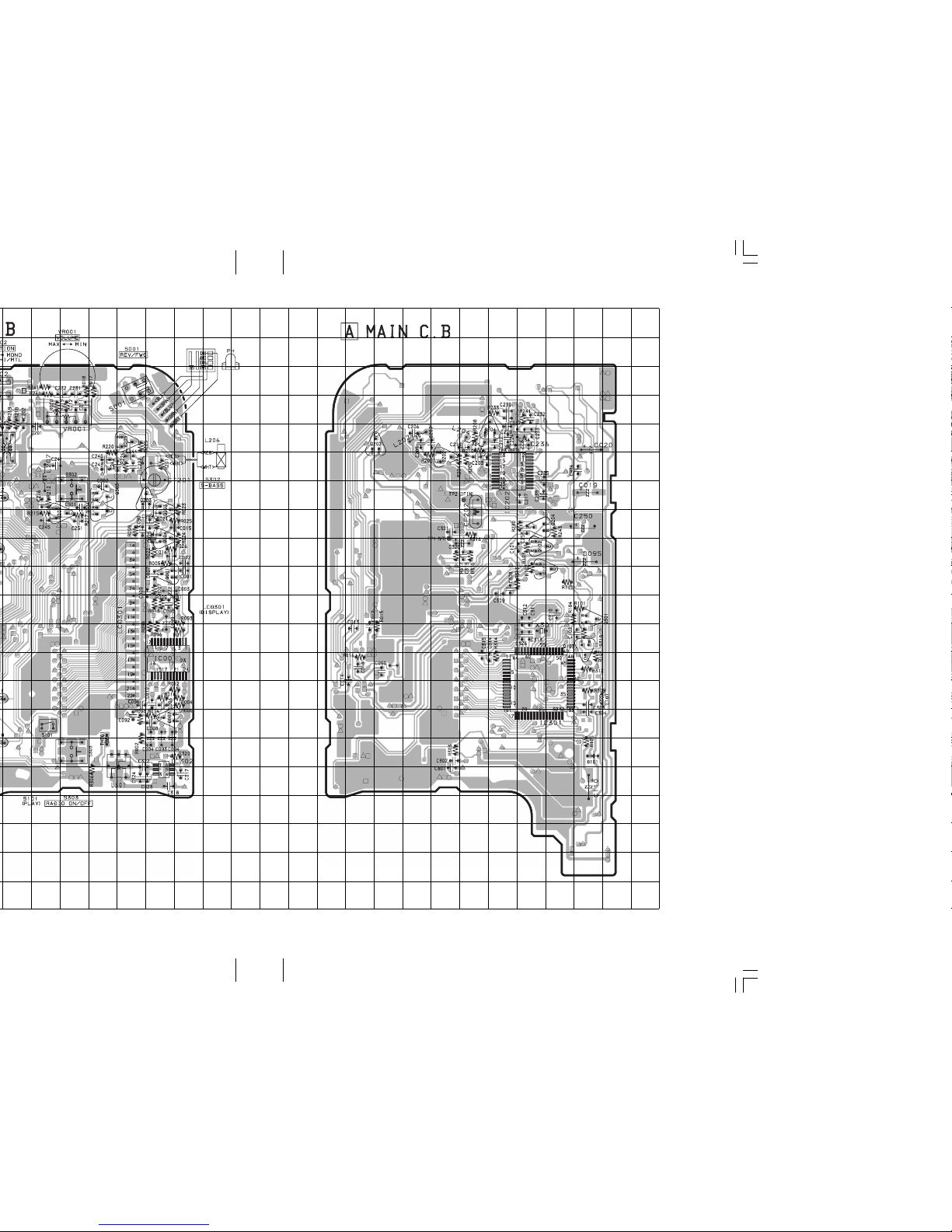

MAIN C.B
BPF201 87-A90-609-010 FLTR,BPF GFMB7<YZ>
BPF201 87-A90-601-010 FLTR,BPF GFWB7<EXCEPT YZ,591YU>
BPF201 87-A90-709-010 FLTR,GTVSB3<591YU>
C 1 87-012-274-080 CAP,1000P<591YU,496YL,494YU>
C2 87-012-274-080 CAP,1000P<591YU,496YL,494YU>
C3 87-A10-952-080 C-CAP,TN 22-4 M A MCM
C4 87-A10-952-080 C-CAP,TN 22-4 M A MCM
C5 87-012-276-080 CAP, CHIP SS 1500 PBK
C6 87-012-276-080 CAP, CHIP SS 1500 PBK
C7 87-A10-504-080 C-CAP,U 0.047-16 K B
C8 87-A10-504-080 C-CAP,U 0.047-16 K B
C9 87-A10-047-080 C-CAP,U 1-10 Z F
C10 87-A10-047-080 C-CAP,U 1-10 Z F
C11 87-A10-047-080 C-CAP,U 1-10 Z F
C12 87-A10-047-080 C-CAP,U 1-10 Z F
C13 87-012-336-080 CAP, CHIP SS 330P SL
C14 87-012-336-080 CAP, CHIP SS 330P SL
C15 87-010-831-080 C-CAP,U,0.1-16F
C16 87-010-831-080 C-CAP,U,0.1-16F
C17 87-010-831-080 C-CAP,U 0.1-16 Z F
C18 87-010-831-080 C-CAP,U 0.1-16 Z F
C19 87-010-674-080 CAP,ELECT 220-2
C20 87-010-674-080 CAP,ELECT 220-2
C90 87-A10-047-080 CAP,U 1-10 Z F<EXCEPT 591YU>
C92 87-010-831-080 C-CAP,U,0.1-16F
C93 87-A10-952-080 CAP,TN 22-4 <EXCEPT 591YU>
C93 87-A11-244-080 C-CAP,TN 47-4 A MCM<591YU>
C94 87-A10-952-080 C-CAP,TN 22-4 M A MCM
C95 87-010-853-080 C-CAP,220-4V H5.5
C96 87-A10-047-080 CAP,U 1-10 Z F<EXCEPT 591YU>
C96 87-010-505-080 CAP,CHIP TANTALUM 1-16<591YU>
C98 87-A10-047-080 C-CAP,U 1-10 Z F
4
C248 87-012-195-080 CAP,U 100P-50CH<EXCEPT 591YU>
C249 87-012-286-080 CAP, U 0.01-25<591YU>
C250 87-010-853-080 CAP,220-4V H5.5<EXCEPT 591YU>
C250 87-010-853-080 C-CAP,220-4V H5.5<591YU>
C251 87-012-286-080 C-CAP,U 0.01-25 K B<591YU>
C251 87-012-195-080 CAP,U 100P-50CH<EXCEPT 591YU>
C252 87-012-271-080 CAP, U 560P-50<591YU>
C253 87-012-286-080 C-CAP,U 0.01-25 K B
C259 87-012-167-080 C-CAP,U 5P-50 CH<591YU>
C290 87-010-787-080 CAP, U 0.022-25<494YZ>
C301 87-012-277-080 CAP,U 1800P<EXCEPT 591YU>
C302 87-012-277-080 C-CAP,U 1800P-50 B
C303 87-012-277-080 C-CAP,U 1800P-50 B
C304 87-012-277-080 C-CAP,U 1800P-50 B
C308 87-A10-047-080 C-CAP,U 1-10 Z F
C309 87-A10-047-080 C-CAP,U 1-10 Z F
C310 87-A10-047-080 CAP,U 1-10 Z F<EXCEPT 591YU>
C311 87-012-174-080 CAP CHIP CERA SS 12P CHJ
C312 87-012-176-080 CAP 15P
C313 87-A10-047-080 C-CAP,U 1-10 Z F
C314 87-010-831-080 C-CAP,U 0.1-16 Z F
C315 87-010-831-080 C-CAP,U 0.1-16 Z F
C317 87-A10-047-080 C-CAP,U 1-10 Z F
C318 87-016-462-080 C-CAP,S 1-16 F<EXCEPT 591YU>
C318 87-A10-047-080 C-CAP,U 1-10 Z F<591YU>
C319 87-010-787-080 CAP, U 0.022-25
C320 87-010-505-080 CA, CHIP TANTALUM 1-16
C321 87-012-286-080 CAP, U 0.01-25
C322 87-012-337-080 C-CAP,U 56P-50 CH
C323 87-012-167-080 C-CAP,U 5P-50 CH
C324 87-012-170-080 C-CAP,U 8P-50 CH
C325 87-012-188-080 CAP,U 47P-50 CH<EXCEPT 591YU>
C326 87-A10-047-080 CAP,U 1-10 Z F<EXCEPT 591YU>
C326 87-A10-047-080 C-CAP,U 1-10 Z F<591YU>
C901 87-012-274-080 CHIP CAP,U 1000P-50B
C902 87-010-831-080 CAP,U,0.1-16F<EXCEPT 591YU>
C904 87-012-274-080 CAP,U 1000P<EXCEPT 591YU>
C906 87-A10-047-080 C-CAP,U 1-10 Z F<591YU>
C907 87-012-274-080 C-CAP,U 1000P-50 K B<591YU>
C909 87-012-271-080 CAP, U 560P-50<591YU>
C914 87-012-274-080 CHIP CAP,U 1000P-50B<591YU>
C999 87-012-270-080 CAP, U 470P-50<494YZ1>
CF202 87-A91-321-080 FLTR,SFECV10.7MA5A-TC<591YU>
CF202 87-A91-343-010 FLTR,SK107M2N <EXCEPT 591YU>
CF203 87-A90-456-080 C-FLTR,PFWCC 450J3<591YU>
CF203 87-A90-710-010 AM IF PF S450A3<EXCEPT 591YU>
CF204 87-A91-313-080 FLTR,CDACV10.7 <591YU>
CF204 87-A91-313-080 FLTR,CDACV10.7<EXCEPT 591YU>
CT201 87-A91-183-080 TRIMMER,CER10P<EXCEPT 591YU>
CT202 87-A91-183-080 TRIMMER,CER 10P TZC03<591YU>
IFT201 87-005-788-080 IFT,AM 5M 5CLD<EXCEPT 591YU>
IFT201 87-005-788-080 C-IFT,AM 5M 5CLD<591YU>
J1 87-A60-438-010 JACK,SW (1537)<EXCEPT *2>
J1 87-A60-437-010 JACK,SW 4P(1637)<*2>
J101 87-A60-849-010 JACK,DC DIA 2.75 BLK
L1 87-003-231-080 C-COIL 1UH<EXCEPT 591YU>
L1 87-003-240-080 C-COIL,S 3.3UH<591YU>
L2 87-003-231-080 C-COIL 1UH<EXCEPT 591YU>
L2 87-003-240-080 C-COIL,S 3.3UH<591YU>
L3 87-003-231-080 C-COIL 1UH<EXCEPT 591YU>
L3 87-003-240-080 C-COIL,S 3.3UH<591YU>
L4 87-003-243-080 C-COIL,S 10UH<*2>
L101 87-003-243-080 COIL,2125 10UH <EXCEPT 591YU>
L201 8Z-HRB-605-080 C-COIL,RF TV<591YU>
L202 8Z-HRB-603-080 C-COIL,RF FM<591YU>
L202 8Z-HRB-610-010 COIL,FM RF<EXCEPT 591YU>
L203 8Z-HRB-604-080 C-COIL,OSC TV<591YU>
L204 8Z-HRB-602-080 C-COIL,OSC FM<591YU>
L204 8Z-HRB-609-010 COIL,FM OSC<EXCEPT 591YU>
L205 87-005-898-080 COIL,S 2.2UH K LK2125<591YU>
L206 87-HRA-603-010 BAR-ANT,MW
L207 87-003-226-080 INDUCTOR 100UJ<EXCEPT 591YU>
L207 87-003-226-080 INDUCTOR 100UJ<591YU>
L208 87-003-231-080 C-COIL 1UH<591YU>
L301 87-A50-037-080 C-COIL,D-D 5CDLU<591YU>
L301 87-A50-230-080 COIL,D-D<EXCEPT 591YU>
L900 87-003-243-080 C-COIL,S 10UH<591YU>
LCD301 8Z-HR9-603-010 LCD,HS ASSY(BAND/TU)
R97 87-012-270-080 CAP470P<EXCEPT 591YU,494YZ>
R111 87-022-656-080 C-RES,K43G 0.68
R998 87-012-286-080 CAP, U 0.01-25<591YU>
S1 8Z-HRB-607-010 SW,SL 2-2-2 SSZZ-S-502(S)
S2 87-A90-050-010 SW, SL 2-2-2 NS (BLK)
S101 87-A91-077-010 SW,LEAF
S301 87-A91-320-080 SW,SL 1-1-2 SSSS8A2-B-2B(NC)
S302 87-A90-665-180 C-SW,TACT LS7A2M
S303 87-A90-665-180 C-SW,TACT LS7A2M
SFR101 87-024-050-010 SEMI-FIXED RESISTOR, 1K
TH101 87-A91-322-080 C-THMS,157-101-53028-TP
TH301 87-A90-547-080 C-THMS,47K (5%)NTH 5G
VR1 87-A90-818-010 VR,RTRY 20KCX2
X301 87-A70-187-010 VIB,XTAL 75KHZ CFV206
88
A
Resistor Code
Chip Resistor Part Coding
Figure
Value of resistor
Chip resistor
Wattage Type Tolerance
1/16W
1/10W
1/8W
1608
2125
3216
5%
5%
5%
CJ
CJ
CJ
Form LW t
1.6 0.8 0.45
2 1.25 0.45
3.2 1.6
108
118
128
: A
: A
CHIP RESISTOR PART CODE
0.55
Resistor Code
Dimensions (mm)
Symbol
1/16W 1005 5% CJ
1.0 0.5 0.35 104
Lt
W
ELECTRICAL MAIN PARTS LIST 1/1
NOTE: *1:591YU,496YL,494YU
*2:596YL,594YZ,596YH,596YJ596YZ
RN1307
RN1311
RN1310
2SA1362GR
RN2307
RN2411
RN2311
TRANSISTOR ILLUSTRATION
B
E
C
RN2305
2SC2714O
2SC4215
2SC4116GR
RN1304
RN1404

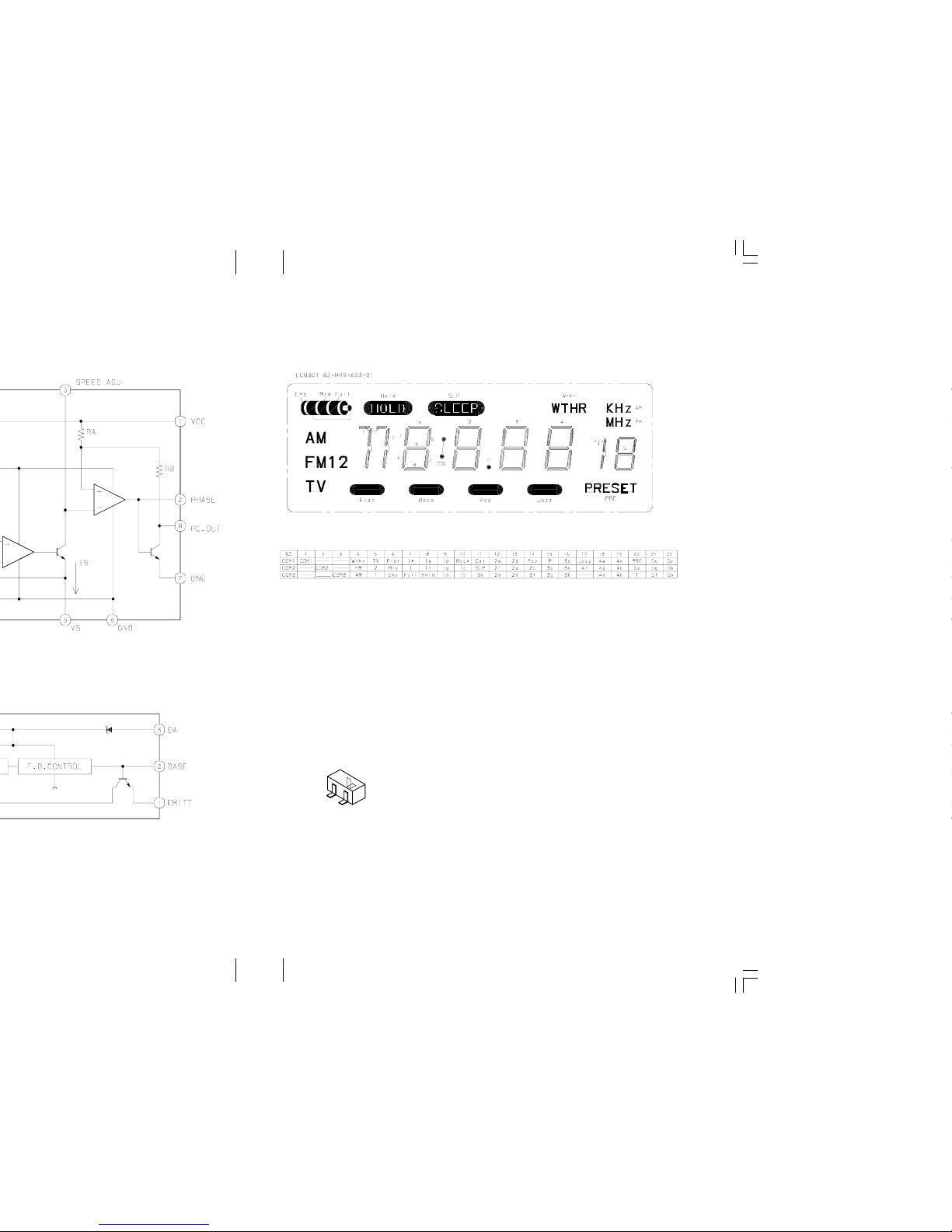

IC BLOCK DIADRAM LCD DIADRAM
65
Pin No. Pin Name I/O Description
1 ~ 3 COM1 ~ COM3 O LCD commonoutput.
4 ~ 22 S1 ~ S19 O LCD segment output.
23 ~ 26 S20 ~ S23 - Not used.
27 ~ 30 K0 ~ K3 I Key matrix input.
31 ~ 34 T0 ~ T3 O Key return timing output.
35 FM/AM O H:FM/TV/Weather,L:AM
36 MSP O The output port is used for Super-Bass On/Off.
37 MSP O Not used.
38 TV OUT O H: TVHor Weather band .
39,40 DES I These two ports combined with K0 ~ K3 determine the destination.
41 TAPE IN I H: Tape ON, L: Tape OFF.
42 POWER CHECK I A/D in for power supply voltage level.
43 REMOTE I A/D in for remote controller.
44 POWER SW O H: Power OFF, L: Power ON.
45 HOLD I H: Hold ON, L: Hold OFF.
46 BUZZER O Buzzeroutput.
47 MUTE O Mute output.
48 TEST - Microcontroller test terminal (Not used).
49 WAKE UP I Wake up the system from memory back-up mode.
50 IF IN I IF frequency input.
51 TU OUT O L: Tuner ON.
52 PLL OUT O Phase comparison output.
53 GND - GND.
54 FM IN I Not used.
55 AM IN I AM oscillator signal input.
56 VDD - Supply voltage terminal.
57 RESET I System reset input.
58 XOUT
59 XIN
60 VXT - Power supply for crystal oscillator.
61 VLCD - Reference voltage for LCD driver (Not connected).
62, 63 C1,C2 Voltage doubler boosting.
64 VEE - Constant 1.5V for LCD driver.
IC,TC9318FB-038<591YU ONLY>
IC DESCRIPTION
Crystaloscillatorpin.I/O
1 ~ 3 COM1 ~ COM3 O LCD commonoutput.
4 ~ 22 S1 ~ S19 O LCD segment output.
23 ~ 26 S20 ~ S23 - Not used.
27 ~ 30 K0 ~ K3 I Key matrix input.
31 ~ 34 T0 ~ T3 O Key return timing output.
35 FM/AM O H: FM,L:AM
36 MSP O The output port is used for Super-Bass On/Off.
37 MSP O Not used.
38 TV OUT O Not used .
39,40 DES I These two ports combined with K0 ~ K3 determine the destination.
41 TAPE IN I H: Tape ON, L: Tape OFF.
42 POWER CHECK I A/D in for power supply voltage level.
43 REMOTE I A/D in for remote controller.
44 POWER SW O H: Power OFF, L: Power ON.
45 HOLD I H: Hold ON, L: Hold OFF.
46 BUZZER O Buzzeroutput.
47 MUTE O Mute output.
48 TEST - Microcontroller test terminal (Not used).
49 WAKE UP I Wake up the system from memory back-up mode.
50 IF IN I IF frequency input.
51 TU OUT O L: Tuner ON.
52 PLL OUT O Phase comparison output.
53 GND - GND.
54 FM IN I Not used.
55 AM IN I AM oscillator signal input.
56 VDD - Supplyvoltage terminal.
57 RESET I System reset input.
58 XOUT
59 XIN
60 VXT - Power supply for crystal oscillator.
61 VLCD - Reference voltage for LCD driver (Not connected).
62, 63 C1,C2 Voltage doubler boosting.
64 VEE - Constant 1.5V for LCD driver.
IC, TC9318FB-046<EXCEPT 591YU >
IC DESCRIPTION
Crystaloscillatorpin.I/O
Pin No. Pin Name I/O Description
7 8
WIRING - 1 (MAIN:591YU)
109
14 13 12 11 10 9 8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
KK
LL
MM
NN
OO
PP
QQ
RR
SS
TT
UU
SCHEMATIC DIAGRAM - 1 (MAIN: 591YU)
11 12
WIRING - 2 (MAIN:EXCEPT 591YU 494YZ ) *NOTE:494YZ indicates-01 PWB information
1413
14 13 12 11 10 9 8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
KK
LL
MM
NN
OO
PP
QQ
RR
SS
TT
UU
SCHEMATIC DIAGRAM - 2 (MAIN:EXCEPT 591YU 494YZ) *NOTE:494YZ indicates-01 PWB information
15 16
WIRING - 3 (MAIN:494YZ ) *NOTE:494YZ indicates-11 PWB information.
1817
14 13 12 11 10 9 8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
KK
LL
MM
NN
OO
PP
QQ
RR
SS
TT
UU
