SERVICE MANUAL
DATA
RADIO RECEIVER
CR-DS505
CR-D500
S/M Code No. 09-003-343-6T2
YH1(S),YJ1(S)
YL1(S)
YU(S),YH1(S)
YL1(S),YJ1(S)
SIMPLE
• Replace this Service Manual with ”Revision Publishing” when it is issued.
ELECTRICAL MAIN PARTS LIST - 1
NOTE: The characters in the suffix column indicate the part usage.
DS505YH1(S) ............XX...................................B..................
DS505YJ1(S) ............XX....................................C.................
DS505YL1(S) ............XX.....................................D................
D500YU(S) ..............XX.......................................F..............
D500YH1(S) .............XX.........................................H............
D500YJ1(S) .............XX..........................................I...........
D500YL1(S) .............XX...........................................J..........
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 405 87-010-183-080 0E C-CAP,S 2700P-50 B ABCDE...............
C 455 87-010-183-080 0E C-CAP,S 2700P-50 B ABCDE...............
C 303 87-010-188-080 0E CAP,CHIP 6800P ABCDE...............
C 103 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ABCDE...............
C 121 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ABCDE...............
C 123 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ABCDE...............
C 125 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ABCDE...............
C 128 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ABCDE...............
C 403 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ABCDE...............
C 407 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ABCDE...............
C 423 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ABCDE...............
C 453 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ABCDE...............
C 457 87-010-196-080 0E CHIP CAPACITOR,0.1-25 ABCDE...............
C 102 87-010-197-080 0E CAP, CHIP 0.01 DM ABCDE...............
C 110 87-010-197-080 0E CAP, CHIP 0.01 DM ABCDE...............
C 112 87-010-197-080 0E CAP, CHIP 0.01 DM ABCDE...............
C 114 87-010-197-080 0E CAP, CHIP 0.01 DM ABCDE...............
C 124 87-010-197-080 0E CAP, CHIP 0.01 DM ABCDE...............
C 130 87-010-197-080 0E CAP, CHIP 0.01 DM ABCDE...............
C 131 87-010-197-080 0E CAP, CHIP 0.01 DM ABCDE...............
C 132 87-010-197-080 0E CAP, CHIP 0.01 DM ABCDE...............
C 420 87-010-197-080 0E CAP, CHIP 0.01 DM ABCDE...............
C 108 87-010-324-080 0E C-CAP,S 1P-50UJ ABCDE...............
C 111 87-010-328-080 0E C-CAP,S 5P-50 UJ ABCDE...............
C 115 87-010-328-080 0E C-CAP,S 5P-50 UJ ABCDE...............
C 107 87-010-333-080 0E S-CHIP UJ 10P ABCDE...............
C 117 87-010-334-080 0E C-CAP,S 12P-50 UJ ABCDE...............
C 105 87-010-341-080 0E C-CAP,S47P-50UJ ABCDE...............
C 301 87-010-341-080 0E C-CAP,S47P-50UJ ABCDE...............
C 401 87-010-428-080 0E C-CAP,S 0.015-25 B ABCDE...............
C 451 87-010-428-080 0E C-CAP,S 0.015-25 B ABCDE...............
C 133 87-010-568-080 0E C-CAP,S 150P-50 UJ ABCDE...............
C 101 87-010-570-080 0E C-CAP,S 220P-50 UJ ABCDE...............
C 118 87-010-572-080 0E C-CAP,S 330P-50 UJ ABCDE...............
C 116 87-010-573-080 0E C-CAP,S 390P-50 UJ ABCDE...............
C 104 87-010-574-080 0E C-CAP,S 470P-50 UJ ABCDE...............
C 109 87-010-575-080 0E C-CAP,S 560P-50 UJ ABCDE...............
C 120 87-010-805-080 0E CAP, S 1-16 ABCDE...............
C 122 87-010-805-080 0E CAP, S 1-16 ABCDE...............
C 304 87-010-805-080 0E CAP, S 1-16 ABCDE...............
C 126 87-016-526-080 0E C-CAP,S 0.47-16 BK ABCDE...............
C 402 87-016-526-080 0E C-CAP,S 0.47-16 BK ABCDE...............
C 452 87-016-526-080 0E C-CAP,S 0.47-16 BK ABCDE...............
IC 401 87-017-642-080 1D IC,CXA1622M ABCDE...............
VC 102 87-017-925-070 1A C-VARI CAP,KV1460 ABCDE...............
VC 103 87-017-925-070 1A C-VARI CAP,KV1460 ABCDE...............
Q 104 87-026-467-080 0E TR,HN1C01F (0.3W) ABCDE...............
IC 101 87-A21-407-040 1E C-IC,TA2104BFN ABCDE...............
VC 101 87-A40-462-040 1B C-VARI-CAP,SVC347(S) ABCDE...............
Q 102 89-115-884-080 0E CHIP -TRANSISTER 2SA1588Y ABCDE...............
Q 301 89-341-165-080 0E CHIP TRANSISTOR 2SC4116GR ABCDE...............
Q 302 89-341-165-080 0E CHIP TRANSISTOR 2SC4116GR ABCDE...............
Q 101 89-342-153-080 0E TR,2SC4215 ABCDE...............
Q 103 89-342-153-080 0E TR,2SC4215 ABCDE...............
Q 105 89-342-153-080 0E TR,2SC4215 ABCDE...............
C 405 87-010-183-080 0E C-CAP,S 2700P-50 B .....FGHIJK.........
C 455 87-010-183-080 0E C-CAP,S 2700P-50 B .....FGHIJK.........
C 303 87-010-188-080 0E CAP,CHIP 6800P .....FGHIJK.........
C 103 87-010-196-080 0E CHIP CAPACITOR,0.1-25 .....FGHIJK.........
C 121 87-010-196-080 0E CHIP CAPACITOR,0.1-25 .....FGHIJK.........
C 123 87-010-196-080 0E CHIP CAPACITOR,0.1-25 .....FGHIJK.........
C 125 87-010-196-080 0E CHIP CAPACITOR,0.1-25 .....FGHIJK.........
C 128 87-010-196-080 0E CHIP CAPACITOR,0.1-25 .....FGHIJK.........
C 403 87-010-196-080 0E CHIP CAPACITOR,0.1-25 .....FGHIJK.........
C 407 87-010-196-080 0E CHIP CAPACITOR,0.1-25 .....FGHIJK.........
C 423 87-010-196-080 0E CHIP CAPACITOR,0.1-25 .....FGHIJK.........
C 453 87-010-196-080 0E CHIP CAPACITOR,0.1-25 .....FGHIJK.........
C 457 87-010-196-080 0E CHIP CAPACITOR,0.1-25 .....FGHIJK.........
C 102 87-010-197-080 0E CAP, CHIP 0.01 DM .....FGHIJK.........
C 110 87-010-197-080 0E CAP, CHIP 0.01 DM .....FGHIJK.........
C 112 87-010-197-080 0E CAP, CHIP 0.01 DM .....FGHIJK.........
C 114 87-010-197-080 0E CAP, CHIP 0.01 DM .....FGHIJK.........
C 124 87-010-197-080 0E CAP, CHIP 0.01 DM .....FGHIJK.........
C 130 87-010-197-080 0E CAP, CHIP 0.01 DM .....FGHIJK.........
C 131 87-010-197-080 0E CAP, CHIP 0.01 DM .....FGHIJK.........
C 132 87-010-197-080 0E CAP, CHIP 0.01 DM .....FGHIJK.........
C 420 87-010-197-080 0E CAP, CHIP 0.01 DM .....FGHIJK.........
C 108 87-010-324-080 0E C-CAP,S 1P-50UJ .....FGHIJK.........
C 111 87-010-328-080 0E C-CAP,S 5P-50 UJ .....FGHIJK.........
C 115 87-010-328-080 0E C-CAP,S 5P-50 UJ .....FGHIJK.........
C 107 87-010-333-080 0E S-CHIP UJ 10P .....FGHIJK.........
ELECTRICAL MAIN PARTS LIST - 2
C 117 87-010-334-080 0E C-CAP,S 12P-50 UJ .....FGHIJK.........
C 105 87-010-341-080 0E C-CAP,S47P-50UJ .....FGHIJK.........
C 301 87-010-341-080 0E C-CAP,S47P-50UJ .....FGHIJK.........
C 401 87-010-428-080 0E C-CAP,S 0.015-25 B .....FGHIJK.........
C 451 87-010-428-080 0E C-CAP,S 0.015-25 B .....FGHIJK.........
C 133 87-010-568-080 0E C-CAP,S 150P-50 UJ .....FGHIJK.........
C 101 87-010-570-080 0E C-CAP,S 220P-50 UJ .....FGHIJK.........
C 118 87-010-572-080 0E C-CAP,S 330P-50 UJ .....FGHIJK.........
C 116 87-010-573-080 0E C-CAP,S 390P-50 UJ .....FGHIJK.........
C 104 87-010-574-080 0E C-CAP,S 470P-50 UJ .....FGHIJK.........
C 109 87-010-575-080 0E C-CAP,S 560P-50 UJ .....FGHIJK.........
C 120 87-010-805-080 0E CAP, S 1-16 .....FGHIJK.........
C 122 87-010-805-080 0E CAP, S 1-16 .....FGHIJK.........
C 304 87-010-805-080 0E CAP, S 1-16 .....FGHIJK.........
C 126 87-016-526-080 0E C-CAP,S 0.47-16 BK .....FGHIJK.........
C 402 87-016-526-080 0E C-CAP,S 0.47-16 BK .....FGHIJK.........
C 452 87-016-526-080 0E C-CAP,S 0.47-16 BK .....FGHIJK.........
IC 401 87-017-642-080 1D IC,CXA1622M .....FGHIJK.........
VC 102 87-017-925-070 1A C-VARI CAP,KV1460 .....FGHIJK.........
VC 103 87-017-925-070 1A C-VARI CAP,KV1460 .....FGHIJK.........
Q 104 87-026-467-080 0E TR,HN1C01F (0.3W) .....FGHIJK.........
IC 101 87-A21-407-040 1E C-IC,TA2104BFN .....FGHIJK.........
VC 101 87-A40-462-040 1B C-VARI-CAP,SVC347(S) .....FGHIJK.........
Q 102 89-115-884-080 0E CHIP -TRANSISTER 2SA1588Y .....FGHIJK.........
Q 301 89-341-165-080 0E CHIP TRANSISTOR 2SC4116GR .....FGHIJK.........
Q 302 89-341-165-080 0E CHIP TRANSISTOR 2SC4116GR .....FGHIJK.........
Q 101 89-342-153-080 0E TR,2SC4215 .....FGHIJK.........
Q 103 89-342-153-080 0E TR,2SC4215 .....FGHIJK.........
Q 105 89-342-153-080 0E TR,2SC4215 .....FGHIJK.........
D 503 87-001-553-080 0E C-DIODE 1SS322 ABCDE...............
D 504 87-001-553-080 0E C-DIODE 1SS322 ABCDE...............
D 505 87-001-553-080 0E C-DIODE 1SS322 ABCDE...............
D 506 87-001-553-080 0E C-DIODE 1SS322 ABCDE...............
D 507 87-001-553-080 0E C-DIODE 1SS322 ABCDE...............
D 508 87-001-553-080 0E C-DIODE 1SS322 ABCDE...............
C 502 87-010-800-080 0E C-CAP TN 1-10(A2) ABCDE...............
C 503 87-010-831-080 0E C-CAP,U,0.1-16F ABCDE...............
C 509 87-010-831-080 0E C-CAP,U,0.1-16F ABCDE...............
C 510 87-010-831-080 0E C-CAP,U,0.1-16F ABCDE...............
C 511 87-010-831-080 0E C-CAP,U,0.1-16F ABCDE...............
C 506 87-012-174-080 0E CAP CHIP CERA SS 12P CHJ ABCDE...............
C 507 87-012-176-080 0E CAP 15P ABCDE...............
C 501 87-012-286-080 0E CAP, U 0.01-25 ABCDE...............
C 504 87-016-057-080 1B C-CAP,TN 47-4/F9.5 ABCDE...............
C 508 87-016-526-080 0E C-CAP,S 0.47-16 BK ABCDE...............
S 502 87-A90-871-080 1A C-SW,SL 1-1-2 SSSS810701 ABCDE...............
S 516 87-A90-871-080 1A C-SW,SL 1-1-2 SSSS810701 ABCDE...............
Q 504 89-115-884-080 0E CHIP -TRANSISTER 2SA1588Y ABCDE...............
Q 501 89-341-165-080 0E CHIP TRANSISTOR 2SC4116GR ABCDE...............
Q 503 89-341-165-080 0E CHIP TRANSISTOR 2SC4116GR ABCDE...............
Q 505 89-341-165-080 0E CHIP TRANSISTOR 2SC4116GR ABCDE...............
Q 502 89-508-804-080 1A CHIP FET 2SK880Y ABCDE...............
D 503 87-001-553-080 0E C-DIODE 1SS322 .....FGHIJK.........
D 504 87-001-553-080 0E C-DIODE 1SS322 .....FGHIJK.........
D 505 87-001-553-080 0E C-DIODE 1SS322 .....FGHIJK.........
D 506 87-001-553-080 0E C-DIODE 1SS322 .....FGHIJK.........
D 507 87-001-553-080 0E C-DIODE 1SS322 .....FGHIJK.........
D 508 87-001-553-080 0E C-DIODE 1SS322 .....FGHIJK.........
C 502 87-010-800-080 0E C-CAP TN 1-10(A2) .....FGHIJK.........
C 503 87-010-831-080 0E C-CAP,U,0.1-16F .....FGHIJK.........
C 509 87-010-831-080 0E C-CAP,U,0.1-16F .....FGHIJK.........
C 510 87-010-831-080 0E C-CAP,U,0.1-16F .....FGHIJK.........
C 511 87-010-831-080 0E C-CAP,U,0.1-16F .....FGHIJK.........
C 506 87-012-174-080 0E CAP CHIP CERA SS 12P CHJ .....FGHIJK.........
C 507 87-012-176-080 0E CAP 15P .....FGHIJK.........
C 501 87-012-286-080 0E CAP, U 0.01-25 .....FGHIJK.........
C 504 87-016-057-080 1B C-CAP,TN 47-4/F9.5 .....FGHIJK.........
C 508 87-016-526-080 0E C-CAP,S 0.47-16 BK .....FGHIJK.........
S 502 87-A90-871-080 1A C-SW,SL 1-1-2 SSSS810701 .....FGHIJK.........
S 516 87-A90-871-080 1A C-SW,SL 1-1-2 SSSS810701 .....FGHIJK.........
Q 504 89-115-884-080 0E CHIP -TRANSISTER 2SA1588Y .....FGHIJK.........
Q 501 89-341-165-080 0E CHIP TRANSISTOR 2SC4116GR .....FGHIJK.........
Q 503 89-341-165-080 0E CHIP TRANSISTOR 2SC4116GR .....FGHIJK.........
Q 505 89-341-165-080 0E CHIP TRANSISTOR 2SC4116GR .....FGHIJK.........
Q 502 89-508-804-080 1A CHIP FET 2SK880Y .....FGHIJK.........
SP 401 84-TM1-635-010 SP,DIA36 ABCDE...............
L 104 87-003-152-080 0E COIL, 100UH ABCDE...............
L 401 87-003-383-010 1A COIL,1UH-S ABCDE...............
L 402 87-003-383-010 1A COIL,1UH-S ABCDE...............
L 451 87-003-383-010 1A COIL,1UH-S ABCDE...............
C 406 87-010-097-010 CAP,E 3.3-6.3 K AU ABCDE...............
C 456 87-010-097-010 CAP,E 3.3-6.3 K AU ABCDE...............
C 127 87-010-098-010 CAP,E 4.7-6.3 K AU ABCDE...............
C 421 87-010-420-080 0E CAP,E 10-6.3 5L ABCDE...............
C 422 87-010-420-080 0E CAP,E 10-6.3 5L ABCDE...............
C 129 87-010-482-080 1A CAP,E 220-4 M 12.5L SRA ABCDE...............
C 424 87-010-482-080 1A CAP,E 220-4 M 12.5L SRA ABCDE...............
C 302 87-010-501-080 0E E/CAP GAS 47-4 ABCDE...............
C 408 87-010-588-010 0E ELECT 220-2 ABCDE...............
C 458 87-010-588-010 0E ELECT 220-2 ABCDE...............
D 301 87-020-465-080 0E DIODE,1SS133 (110MA) ABCDE...............
D 302 87-020-465-080 0E DIODE,1SS133 (110MA) ABCDE...............
S 401 87-036-127-010 1A SLIDE SWITCH ABCDE...............
ELECTRICAL MAIN PARTS LIST - 3
J 401 87-A60-760-010 1A JACK,3.5 ST W/O SW ABCDE...............
X 501 87-A70-187-010 1B VIB,XTAL 75KHZ CFV206 ABCDE...............
BPF 101 87-A90-749-010 0E FLTR,GFMB5 ABCDE...............
CF 102 87-A90-991-010 0E FLTR,SFE10.7 MS239-A ABCDE...............
CF 103 87-A91-094-010 1A FLTR,CDA10.7 MG80A ABCDE...............
S 101 87-A91-152-010 1A SW,SL 1-1-2 SSSS212-11-A ABCDE...............
S 402 87-A91-152-010 1A SW,SL 1-1-2 SSSS212-11-A ABCDE...............
CF 101 87-A91-162-010 0E FLTR,PFS450A7 ABCDE...............
T 101 87-A91-366-010 1A IFT,MW 5PLG ABCDE...............
TC 101 87-A91-392-010 TRIMMER,20P ABCDE...............
S 501 87-A91-732-010 SW,SL 2-2-2 ALZ ABCDE...............
LED 501 87-A91-734-080 C-LED,PG1113F ABCDE...............
VR 401 87-A91-735-010 VR,RTRY 50KX1 1 H RK14J11A ABCDE...............
L 102 8A-RC4-601-010 COIL,FM RF ABCDE...............
L 103 8A-RC4-602-010 COIL,FM OSC ABCDE...............
L 101 8A-RC4-603-010 BAR-ANT,MW ABCDE...............
T 301 8A-RC4-604-010 COIL,D-D CON ABCDE...............
LCD 101 8A-RC4-607-010 LCD,ARC-4 ABCDE...............
L 104 87-003-152-080 0E COIL, 100UH .....FGHIJK.........
L 401 87-003-383-010 1A COIL,1UH-S .....FGHIJK.........
L 402 87-003-383-010 1A COIL,1UH-S .....FGHIJK.........
L 451 87-003-383-010 1A COIL,1UH-S .....FGHIJK.........
C 406 87-010-097-010 CAP,E 3.3-6.3 K AU .....FGHIJK.........
C 456 87-010-097-010 CAP,E 3.3-6.3 K AU .....FGHIJK.........
C 127 87-010-098-010 CAP,E 4.7-6.3 K AU .....FGHIJK.........
C 421 87-010-420-080 0E CAP,E 10-6.3 5L .....FGHIJK.........
C 422 87-010-420-080 0E CAP,E 10-6.3 5L .....FGHIJK.........
C 129 87-010-482-080 1A CAP,E 220-4 M 12.5L SRA .....FGHIJK.........
C 424 87-010-482-080 1A CAP,E 220-4 M 12.5L SRA .....FGHIJK.........
C 302 87-010-501-080 0E E/CAP GAS 47-4 .....FGHIJK.........
C 408 87-010-588-010 0E ELECT 220-2 .....FGHIJK.........
C 458 87-010-588-010 0E ELECT 220-2 .....FGHIJK.........
D 301 87-020-465-080 0E DIODE,1SS133 (110MA) .....FGHIJK.........
D 302 87-020-465-080 0E DIODE,1SS133 (110MA) .....FGHIJK.........
S 401 87-036-127-010 1A SLIDE SWITCH .....FGHIJK.........
J 401 87-A60-760-010 1A JACK,3.5 ST W/O SW .....FGHIJK.........
X 501 87-A70-187-010 1B VIB,XTAL 75KHZ CFV206 .....FGHIJK.........
BPF 101 87-A90-749-010 0E FLTR,GFMB5 .....FGHIJK.........
CF 102 87-A90-991-010 0E FLTR,SFE10.7 MS239-A .....FGHIJK.........
CF 103 87-A91-094-010 1A FLTR,CDA10.7 MG80A .....FGHIJK.........
S 101 87-A91-152-010 1A SW,SL 1-1-2 SSSS212-11-A .....FGHIJK.........
S 402 87-A91-152-010 1A SW,SL 1-1-2 SSSS212-11-A .....FGHIJK.........
CF 101 87-A91-162-010 0E FLTR,PFS450A7 .....FGHIJK.........
T 101 87-A91-366-010 1A IFT,MW 5PLG .....FGHIJK.........
TC 101 87-A91-392-010 TRIMMER,20P .....FGHIJK.........
S 501 87-A91-732-010 SW,SL 2-2-2 ALZ .....FGHIJK.........
LED 501 87-A91-734-080 C-LED,PG1113F .....FGHIJK.........
VR 401 87-A91-735-010 VR,RTRY 50KX1 1 H RK14J11A .....FGHIJK.........
L 102 8A-RC4-601-010 COIL,FM RF .....FGHIJK.........
L 103 8A-RC4-602-010 COIL,FM OSC .....FGHIJK.........
L 101 8A-RC4-603-010 BAR-ANT,MW .....FGHIJK.........
T 301 8A-RC4-604-010 COIL,D-D CON .....FGHIJK.........
LCD 101 8A-RC4-607-010 LCD,ARC-4 .....FGHIJK.........
C 502 87-010-504-080 0E CAP, CHIP TANTALUM 0.47-25 ABCDE...............
C 504 87-016-436-080 1B C-CAP,TN 47-4(B2) ABCDE...............
IC 502 87-A20-755-080 1B C-IC,AK93C45AF ABCDE...............
IC 501 87-A21-605-010 1H C-IC,TC9318FA-056 ABCDE...............
C 502 87-010-504-080 0E CAP, CHIP TANTALUM 0.47-25 .....FGHIJK.........
C 504 87-016-436-080 1B C-CAP,TN 47-4(B2) .....FGHIJK.........
IC 502 87-A20-755-080 1B C-IC,AK93C45AF .....FGHIJK.........
IC 501 87-A21-605-010 1H C-IC,TC9318FA-056 .....FGHIJK.........

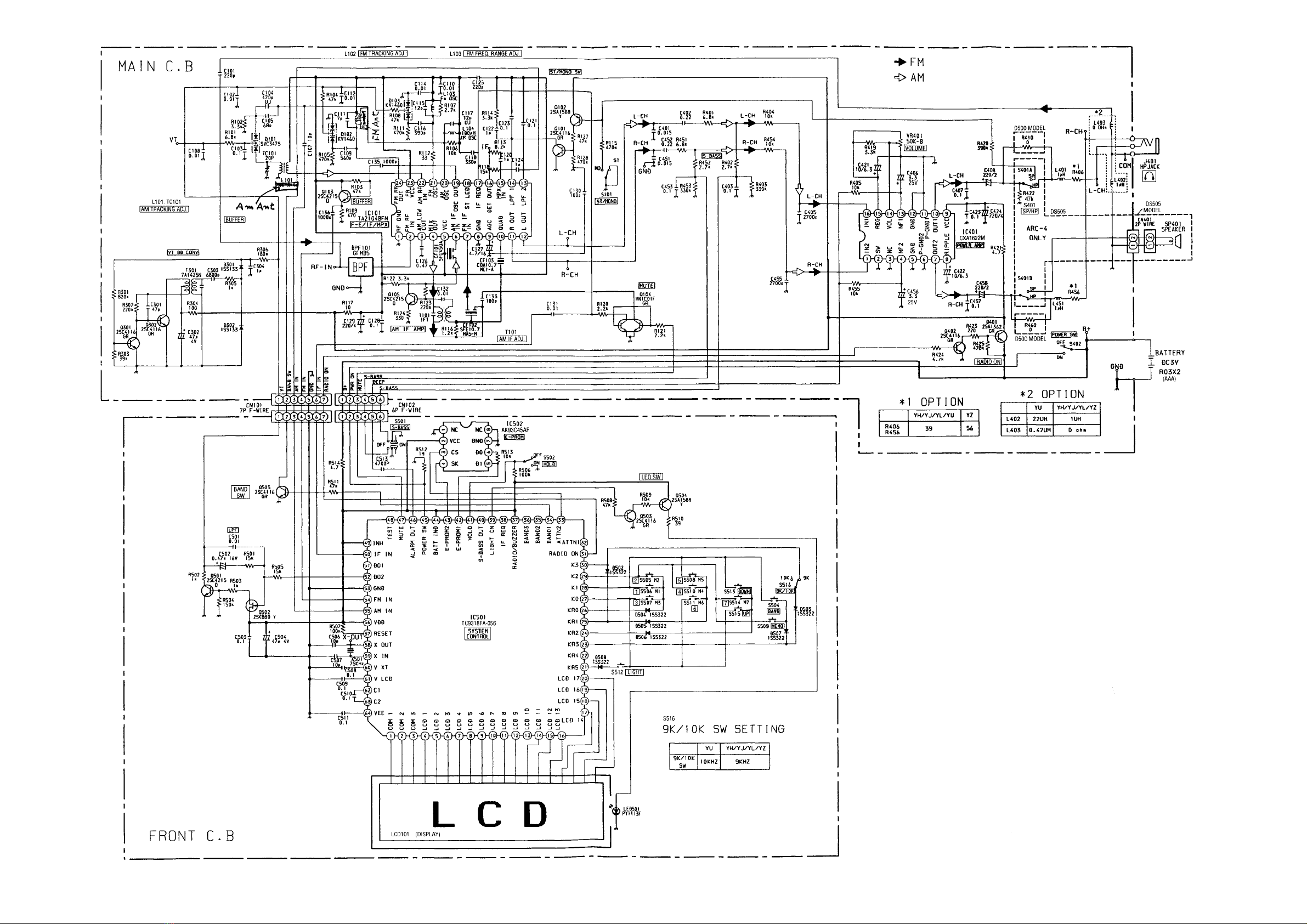

SCHEMATIC DIAGRAM-1
MECHANICAL PARTS LIST - 1
NOTE: The characters in the suffix column indicate the part usage.
DS505YH1(S) ............XX...................................B..................
DS505YJ1(S) ............XX....................................C.................
DS505YL1(S) ............XX.....................................D................
D500YU(S) ..............XX.......................................F..............
D500YH1(S) .............XX.........................................H............
D500YJ1(S) .............XX..........................................I...........
D500YL1(S) .............XX...........................................J..........
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
8A-RC4-001-010 CABI,FRONT ABCDE...............
8A-RC4-002-010 CABI,REAR Y .B.DE...............
8A-RC4-003-010 PANEL,FRONT ABCDE...............
8A-RC4-004-010 LID,BATT ABCDE...............
8A-RC4-012-010 WINDOW,LCD ABCDE...............
8A-RC4-013-010 CABI,REAR YZ A...................
8A-RC4-014-010 CABI,REAR YJ ..C.................
8A-RC4-004-010 LID,BATT .....FGHIJK.........
8A-RC4-012-010 WINDOW,LCD .....FGHIJK.........
8A-RC5-001-010 CABI,FRONT .....FGHIJK.........
8A-RC5-002-010 PANEL,FRONT .....FGHIJK.........
8A-RC5-006-010 CABI,REAR Y .......H.JK.........
8A-RC5-007-010 CABI,REAR YU .....F..............
8A-RC5-008-010 CABI,REAR YZ ......G.............
8A-RC5-009-010 CABI,REAR YJ ........I...........
8A-RC4-005-010 BTN,PRESET ABCDE...............
8A-RC4-006-010 BTN,BAND/LIGHT ABCDE...............
8A-RC4-007-010 BTN,TUNE/MEMO ABCDE...............
8A-RC4-008-010 KNOB,SL HOLD ABCDE...............
8A-RC4-009-010 KNOB,SL POWER ABCDE...............
8A-RC4-010-010 KNOB,SL MO/ST ABCDE...............
8A-RC4-011-010 KNOB,SL S-BASS ABCDE...............
8A-RC4-005-010 BTN,PRESET .....FGHIJK.........
8A-RC4-008-010 KNOB,SL HOLD .....FGHIJK.........
8A-RC4-009-010 KNOB,SL POWER .....FGHIJK.........
8A-RC4-010-010 KNOB,SL MO/ST .....FGHIJK.........
8A-RC5-003-010 BTN,BAND/LIGHT .....FGHIJK.........
8A-RC5-004-010 BTN,TUNE/MEMO .....FGHIJK.........
8A-RC5-005-010 KNOB,SL S-BASS .....FGHIJK.........
8A-RC4-201-010 LENS,LCD ABCDE...............
8A-RC4-202-010 HLDR,AM ANT ABCDE...............
8A-RC4-203-010 HLDR,JACK ABCDE...............
8A-RC4-204-010 HLDR,PRESET ABCDE...............
8A-RC4-205-010 HLDR,LIGHT/MEMO ABCDE...............
8A-RC4-206-010 COVER, LCD ABCDE...............
8A-RC4-208-010 BAT-CONTACT,(+) ABCDE...............
8A-RC4-209-010 BAT-CONTACT,(-) ABCDE...............
8A-RC4-210-010 BAT-CONTACT,(+-) ABCDE...............
8A-RC4-211-010 CONN,RUBBER LCD ABCDE...............
8A-RC4-201-010 LENS,LCD .....FGHIJK.........
8A-RC4-202-010 HLDR,AM ANT .....FGHIJK.........
8A-RC4-203-010 HLDR,JACK .....FGHIJK.........
8A-RC4-204-010 HLDR,PRESET .....FGHIJK.........
8A-RC4-205-010 HLDR,LIGHT/MEMO .....FGHIJK.........
8A-RC4-206-010 COVER, LCD .....FGHIJK.........
8A-RC4-208-010 BAT-CONTACT,(+) .....FGHIJK.........
8A-RC4-209-010 BAT-CONTACT,(-) .....FGHIJK.........
8A-RC4-210-010 BAT-CONTACT,(+-) .....FGHIJK.........
8A-RC4-211-010 CONN,RUBBER LCD .....FGHIJK.........
ACCESSORIES LIST
NOTE: The characters in the suffix column indicate the part usage.
DS505YH1(S) ............XX...................................B..................
DS505YJ1(S) ............XX....................................C.................
DS505YL1(S) ............XX.....................................D................
D500YU(S) ..............XX.......................................F..............
D500YH1(S) .............XX.........................................H............
D500YJ1(S) .............XX..........................................I...........
D500YL1(S) .............XX...........................................J..........
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
8A-RC4-902-010 IB,YHJ(ECC)C .BC.................
8A-RC4-904-010 IB,YL(3L)C ...DE...............
8A-RC4-905-010 IB,YZ(EGF)C A...................
8A-RC4-906-010 IB,YZ(SID)C A...................
8A-RC4-907-010 IB,YZ(PHNCZ)C A...................
8A-RC5-901-010 IB,YU(3L)C .....F..............
8A-RC5-902-010 IB,YHJ(ECC)C .......HI...........
8A-RC5-904-010 IB,YL(3L)C .........JK.........
8A-RC5-905-010 IB,YZ(EGF)C ......G.............
8A-RC5-906-010 IB,YZ(SID)C ......G.............
8A-RC5-907-010 IB,YZ(PHNCZ)C ......G.............
87-B30-240-010 1H HEADPHONE,HP-M035 ABCDE...............
87-B30-124-110 1E HEADPHONE,HP-M028 .....F..............
87-B30-240-010 1H HEADPHONE,HP-M035 ......GHIJK.........
2-11, IKENOHATA 1-CHOME, TAITO-KU, TOKYO 110-8710, JAPAN TEL:03 (3827) 3111
931196 Printed in Singapore
Other manuals for CR-DS505
2
This manual suits for next models
1
Table of contents
Other Aiwa Receiver manuals
Popular Receiver manuals by other brands
RIP TUNES
RIP TUNES RAFP-110 user guide
Cobalt Digital Inc
Cobalt Digital Inc BlueBox BBG-OE-MK2 Fiber-To-Coax quick start guide
Onkyo
Onkyo TX-L55 Service manual
Videotec
Videotec UEAC instruction manual
Sunricher
Sunricher Universal Series quick start guide
Inovonics
Inovonics EchoStream EE4216MR Installation and operation manual
