Aiwa CA-D240 User manual
S E R V I C E M A N U A L
SIMPLE MANUAL
•Replace this Service Manual with ”Revision Publishing” when it is issued.
CA-D240
• BASIC TAPE MECHANISM: TN–21ZSC–1675
• BASIC CD MECHANISM: KSM–213CDM • TYPE: EZ
S/M Code No. 09–989–295–6OA
COMPACT DISC CARRY
COMPONENT SYSTEM
ELECTRICAL MAIN PARTS LIST - 1/4
NOTE: The characters in the suffix column indicate the part usage.
EZ .....................XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 501 87-010-248-080 0E CAP, ELECT 220-10V AB..................
C 502 87-010-382-080 0E CAP, ELECT 22-25V AB..................
C 525 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 526 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 522 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 524 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 521 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 523 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 532 87-018-124-080 0E CAP, CER 270P-50V AB..................
C 531 87-018-124-080 0E CAP, CER 270P-50V AB..................
IC 501 87-017-889-010 1A IC,NJM4558LD AB..................
SW 501 88-CT6-618-010 SLIDE SW 4P3T AB..................
C 212 87-010-406-080 0E CAP, ELECT 22-50 AB..................
C 211 87-010-406-080 0E CAP, ELECT 22-50 AB..................
C 221 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 220 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 223 87-010-408-080 0E CAP, ELECT 47-50V AB..................
C 222 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
Q 207 89-318-154-080 0E TR,2SC1815 (0.4W) AB..................
C 504 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 503 87-010-405-080 0E CAP, ELECT 10-50V AB..................
Q 542 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................
Q 544 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................
Q 543 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................
Q 541 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................
VR 601 87-A90-720-010 ROTARY VOLUME 50KA 2 AB..................
C 602 87-010-101-080 0E CAP, ELECT 220-16 AB..................
C 603 87-010-235-080 0E CAP,E 470-16 SME ....................
C 604 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 603 87-010-385-080 0E CAP, ELECT 220-25V AB..................
C 601 87-010-401-080 0E CAP, ELECT 1-50V ....................
C 605 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 601 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 613 87-010-401-080 0E CAP, ELECT 1-50V ....................
C 614 87-010-401-080 0E CAP, ELECT 1-50V ....................
C 634 87-010-221-080 0E CAP, ELECT 470-10V ....................
C 633 87-010-221-080 0E CAP, ELECT 470-10V ....................
C 633 87-010-236-080 1A CAP,E 1000-10 SME AB..................
C 634 87-010-236-080 1A CAP,E 1000-10 SME AB..................
C 636 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 635 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 632 87-010-374-080 0E CAP, ELECT 47-10V ....................
C 631 87-010-374-080 0E CAP, ELECT 47-10V ....................
C 632 87-010-382-080 0E CAP, ELECT 22-25V AB..................
C 631 87-010-382-080 0E CAP, ELECT 22-25V AB..................
C 662 87-018-125-080 0E CAP, CER 330P-50V AB..................
C 661 87-018-125-080 0E CAP, CER 330P-50V AB..................
CN 601 88-CT6-621-010 SP TERMINAL 4P LEVER AB..................
D 806 87-070-345-080 0E DIODE,IN4148 AB..................
D 805 87-070-345-080 0E DIODE,IN4148 AB..................
IC 601 87-001-485-010 1C IC,TA8207K * AB..................
IC 601 87-CD7-602-010 1B IC,TA8227P ....................
ICP 721 87-001-132-010 0E FUSE, ICP-N38 AB..................
J 601 87-009-216-010 1A JACK, DIA 3.5 AB..................
L 601 87-005-847-080 0E COIL,2.2UH(CECS) AB..................
L 602 87-005-847-080 0E COIL,2.2UH(CECS) AB..................
Q 614 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) .B..................
Q 613 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) .B..................
Q 611 89-414-683-080 0E TR,2SD1468S 150MHZ 0.4 AB..................
Q 612 89-414-683-080 0E TR,2SD1468S 150MHZ 0.4 AB..................
87-A90-160-080 0E FUSE CLAMP,FC 51F AB..................
88-CT6-624-010 SPR,BATT AB..................
C 651 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 724 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 722 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 721 87-010-453-090 1C CAP ELECT 4700-25V SME AB..................
C 743 87-010-221-080 0E CAP, ELECT 470-10V AB..................
C 741 87-010-263-080 0E CAP, ELECT 100-10V AB..................
D 651 87-070-345-080 0E DIODE,IN4148 AB..................
D 652 87-070-345-080 0E DIODE,IN4148 AB..................
D 704 87-A40-465-010 0E DIODE,FR202 AB..................
D 701 87-A40-465-010 0E DIODE,FR202 AB..................
D 702 87-A40-465-010 0E DIODE,FR202 AB..................
D 703 87-A40-465-010 0E DIODE,FR202 AB..................
D 721 87-027-513-080 0E ZENER,HZ6B2L (200MA) AB..................
D 741 87-027-825-080 0E ZENER,HZ9A3L AB..................
D 742 87-070-345-080 0E DIODE,IN4148 AB..................
D 743 87-070-345-080 0E DIODE,IN4148 AB..................
PN 701 87-A60-109-010 0E CONN,2P V S2M-2W AB..................
Q 652 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) AB..................
Q 651 87-026-463-080 0E TR,2SA933S (0.3W) AB..................
Q 721 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................
Q 742 89-318-155-080 0E TR,2SC1815 (0.4W) AB..................
88-CT6-619-010 BACK SLIDE SW 6P2T SHORTIN AB..................
88-CT6-632-010 TERMINAL,ASSY MECHA 1P AB..................
C 307 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 308 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 306 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 305 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 314 87-010-248-080 0E CAP, ELECT 220-10V AB..................
C 318 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 313 87-010-380-080 0E CAP, ELECT 47-16V AB..................
C 311 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 319 87-018-150-080 0E CAP,TC-U 18P-50 CH AB..................
C 324 87-018-205-080 0E CAP, CERA-SOL 0.022 AB..................
C 331 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................
C 333 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 332 87-010-405-080 0E CAP, ELECT 10-50V AB..................
CN 30 87-A60-110-010 0E CONN,4P V S2M-4W AB..................
CN 751 87-009-346-010 0E CONN,3P PH H AB..................
D 301 87-070-345-080 0E DIODE,IN4148 AB..................
IC 201 87-A20-569-010 1C IC,BA3308 AB..................
L 301 88-CT6-620-010 REC OSC AB..................
Q 301 87-026-291-080 1A TR,DTC124XS AB..................
Q 302 87-026-462-080 0E TR,2SC1740 S(RS 0.3W) AB..................
Q 304 89-318-154-080 0E TR,2SC1815 (0.4W) AB..................
Q 305 89-318-154-080 0E TR,2SC1815 (0.4W) AB..................
Q 303 89-320-011-080 0E TR,2SC2001 (15W) AB..................
R 761 87-029-019-010 0E RES, FUSEIBLE 1/2W-2.2 AB..................
C 808 87-010-248-080 0E CAP, ELECT 220-10V A...................
C 809 87-010-405-080 0E CAP, ELECT 10-50V A...................
C 803 87-018-113-080 0E CAP, CER 33P-50V A...................
C 807 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 A...................
C 804 87-018-141-080 0E CAP, CERA-SOL SS 3.3P CH A...................
C 805 87-018-151-080 0E CAP, CERA-SOL SS 20P CH A...................
C 816 87-010-405-080 0E CAP, ELECT 10-50V A...................
C 815 87-018-109-080 0E CAP, CER 22P-50V A...................
C 814 87-018-109-080 0E CAP, CER 22P-50V A...................
C 813 87-018-132-080 0E CAP, CER 2200P-16V A...................
C 810 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 A...................
C 811 87-018-209-080 0E CAP, CER 0.1-50V A...................
C 812 87-018-209-080 0E CAP, CER 0.1-50V A...................
C 842 87-018-115-080 0E CAP, CER 47P-50V A...................
C 844 87-018-115-080 0E CAP, CER 47P-50V A...................
C 841 87-018-115-080 0E CAP, CER 47P-50V A...................
C 840 87-018-115-080 0E CAP, CER 47P-50V A...................
C 843 87-018-115-080 0E CAP, CER 47P-50V A...................
C 846 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 A...................
D 802 87-070-345-080 0E DIODE,IN4148 A...................
D 803 87-070-345-080 0E DIODE,IN4148 A...................
D 801 87-070-345-080 0E DIODE,IN4148 A...................
L 801 87-003-148-080 0E COIL BIAS 33UH A...................
L 802 87-003-149-080 0E COIL,47UH A...................
Q 802 87-026-291-080 1A TR,DTC124XS A...................
Q 807 87-026-291-080 1A TR,DTC124XS A...................
Q 808 87-026-463-080 0E TR,2SA933S (0.3W) A...................
X 801 87-030-252-010 1A VIB, X’TAL 32.768K 5PPM A...................
C 802 87-010-248-080 0E CAP, ELECT 220-10V A...................
CN 801 87-A60-109-010 0E CONN,2P V S2M-2W A...................
D 807 87-001-519-010 0E LIGHT EMITTING DIODE,SLR-37 A...................
D 802 87-001-519-010 0E LIGHT EMITTING DIODE,SLR-37 A...................
D 801 87-001-519-010 0E LIGHT EMITTING DIODE,SLR-37 A...................
D 803 87-001-519-010 0E LIGHT EMITTING DIODE,SLR-37 A...................
D 804 87-001-519-010 0E LIGHT EMITTING DIODE,SLR-37 A...................
D 805 87-001-519-010 0E LIGHT EMITTING DIODE,SLR-37 A...................
D 804 87-027-607-080 0E ZENER,HZ7B3L A...................
LCD 801 87-CT7-601-010 LCD, 7CT-7 A...................
Q 805 87-026-290-080 0E TR,DTA124X A...................
Q 804 87-026-290-080 0E TR,DTA124X A...................
Q 803 87-026-290-080 0E TR,DTA124X A...................
Q 809 87-026-291-080 1A TR,DTC124XS A...................
Q 801 89-318-154-080 0E TR,2SC1815 (0.4W) A...................
Q 810 87-026-291-080 1A TR,DTC124XS A...................
S 806 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 805 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 804 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 802 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 803 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 807 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 808 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 809 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 810 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
S 811 87-A90-095-080 0E SW,TACT EVQ11G04M A...................
88-CT6-625-010 JACK,MIC AB..................
C 239 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 238 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 234 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 235 87-010-544-080 0E CAP, ELECT 0.1-50V AB..................
C 240 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 241 87-010-401-080 0E CAP, ELECT 1-50V AB..................
D 222 87-070-345-080 0E DIODE,IN4148 AB..................
D 221 87-070-345-080 0E DIODE,IN4148 AB..................
Q 420 87-026-610-080 0E TR,KTC3198GR AB..................
Q 422 87-026-610-080 0E TR,KTC3198GR AB..................
Q 421 89-322-405-080 0E TR,2SC2240GR A...................
VR 0 87-A90-768-010 VR,RTRY 10KAX1 1 H AB..................
81-NWB-655-010 1A COIL,10UH TROIDAL AB..................
C 9 87-010-248-080 0E CAP, ELECT 220-10V AB..................
ELECTRICAL MAIN PARTS LIST - 2/4
C 4 87-010-248-080 0E CAP, ELECT 220-10V AB..................
C 3 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 6 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 1 87-010-403-080 0E CAP, ELECT 3.3-50V AB..................
C 5 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 2 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 10 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 12 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 14 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 16 87-010-545-080 0E CAP, ELECT 0.22-50V AB..................
C 17 87-018-125-080 0E CAP, CER 330P-50V AB..................
C 13 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 25 87-018-129-080 0E CAP, CER 680P-50V AB..................
C 32 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 36 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 33 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 30 87-018-123-080 0E CAP, CER 220P-50V AB..................
C 35 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 38 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 48 87-018-111-080 0E CAP, CERA-SOL SS 27P AB..................
C 40 87-018-141-080 0E CAP, CERA-SOL SS 3.3P CH AB..................
C 42 87-018-150-080 0E CAP,TC-U 18P-50 CH AB..................
C 45 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 47 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 46 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 49 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 59 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 57 87-018-113-080 0E CAP, CER 33P-50V AB..................
C 58 87-018-113-080 0E CAP, CER 33P-50V AB..................
C 50 87-018-127-080 0E CAP, CER 470P-50V AB..................
C 62 87-010-370-080 0E CAP,E 330-6.3 SME AB..................
C 63 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 64 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 69 87-018-121-080 0E CAP, CER 150P-50V AB..................
C 66 87-018-125-080 0E CAP, CER 330P-50V AB..................
C 65 87-018-125-080 0E CAP, CER 330P-50V AB..................
C 60 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 61 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 76 87-010-221-080 0E CAP, ELECT 470-10V AB..................
C 78 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 75 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 79 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 77 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 87 87-010-221-080 0E CAP, ELECT 470-10V AB..................
C 80 87-010-221-080 0E CAP, ELECT 470-10V AB..................
C 81 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 85 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 AB..................
C 90 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 91 87-018-119-080 0E CAP, CER 100P-50V AB..................
C 95 87-018-119-080 0E CAP, CER 100P-50V AB..................
C 93 87-018-119-080 0E CAP, CER 100P-50V AB..................
C 92 87-018-119-080 0E CAP, CER 100P-50V AB..................
C 94 87-018-119-080 0E CAP, CER 100P-50V AB..................
C 96 87-018-209-080 0E CAP, CER 0.1-50V AB..................
C 437 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 1001 87-010-401-080 0E CAP, ELECT 1-50V AB..................
CN 2 87-A60-061-010 0E CONN,06P V 9604S-06C AB..................
CN 1 87-A60-424-010 0E CONN,16P V TOC-B AB..................
D 1 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 3 87-070-345-080 0E DIODE,IN4148 AB..................
D 4 87-070-345-080 0E DIODE,IN4148 AB..................
L 1 87-003-102-080 0E COIL, 10UH AB..................
Q 3 87-026-291-080 1A TR,DTC124XS AB..................
Q 1 87-026-463-080 0E TR,2SA933S (0.3W) AB..................
Q 5 87-026-464-080 0E TR,DTC114TS (0.3W) AB..................
Q 4 87-026-464-080 0E TR,DTC114TS (0.3W) AB..................
Q 6 87-026-486-080 0E TR,DTA144TS AB..................
Q 2 89-112-965-080 0E TR,2SA1296 (0.75W) AB..................
Q 71 89-113-187-080 0E TR,2SA1318TU AB..................
SFR 1 87-024-176-010 0E SFR,100K DIA6 V .B..................
X 1 81-592-641-080 1A CERALOCK 16.93MHZ AB..................
88-CT6-612-010 TERMINAL, 1P TU A...................
88-CT7-602-010 SLIDE SW 2P2T ....................
88-CT7-603-010 SLIDE SW,2P2T A...................
88-CT7-638-010 SW,SL 2-4-3 BAND A...................
0201 87-018-151-080 0E CAP, CERA-SOL SS 20P CH A...................
C 0 87-018-134-080 0E CAPACITOR,TC-U 0.01-16 ....................
C 203 87-018-111-080 0E CAP, CERA-SOL SS 27P A...................
C 209 87-018-112-080 0E CAP,TC-U 30P-50 SL A...................
C 202 87-018-113-080 0E CAP, CER 33P-50V A...................
C 202 87-018-114-080 0E CAP, CERA-SOL SS 39P ....................
C 208 87-018-119-080 0E CAP, CER 100P-50V A...................
C 215 87-014-036-010 0E CAP,PP 130P-100 J A...................
C 213 87-018-110-080 0E CAP, CERA-SOL SS 24P A...................
C 212 87-018-113-080 0E CAP, CER 33P-50V A...................
C 211 87-018-144-080 0E CAP,TC-U 5.6P-50 CH A...................
C 212 87-018-150-080 0E CAP,TC-U 18P-50 CH ....................
C 222 87-010-263-080 0E CAP, ELECT 100-10V A...................
C 223 87-010-382-080 0E CAP, ELECT 22-25V A...................
C 228 87-010-403-080 0E CAP, ELECT 3.3-50V A...................
C 229 87-010-403-080 0E CAP, ELECT 3.3-50V A...................
C 220 87-010-404-080 0E CAP, ELECT 4.7-50V A...................
ELECTRICAL MAIN PARTS LIST - 3/4
C 227 87-018-126-080 0E CAP,TC-U 390P-50 B A...................
C 235 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 231 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 234 87-010-401-080 0E CAP, ELECT 1-50V A...................
C 230 87-014-061-010 0E CAP,PP 1500P-100 J A...................
C 243 87-014-043-010 0E CAP,PP 270P-100 J A...................
C 242 87-018-149-080 0E CAP,TC-U 15P-50 CH A...................
CF 201 87-008-261-010 1A FILTER, SFE10.7MA5-A A...................
CF 202 88-CT7-611-010 FLTR,AM SFU4558 A...................
D 204 87-070-345-080 0E DIODE,IN4148 AB..................
D 201 87-070-345-080 0E DIODE,IN4148 AB..................
D 202 87-070-345-080 0E DIODE,IN4148 AB..................
D 801 87-001-519-010 0E LIGHT EMITTING DIODE,SLR-37 AB..................
IC 1 87-A20-001-010 2M IC,LA1186N AB..................
IC 2 87-A20-879-010 IC,LA1805 AB..................
IC 2 88-CT7-626-010 IC,LA1806 ....................
IFT 204 88-CT7-607-010 IFT,FM ORG A...................
IFT 205 88-CT7-608-010 IFT,FM GRN A...................
IFT 208 88-CT7-610-010 IFT,AM WHT A...................
L 0 88-CT7-627-010 COIL,4.5MM**3T ....................
L 0 88-CT7-639-010 BAR-ANT,MW-LW A...................
L 206 88-CT7-604-010 AMBARANT(10 80) ....................
L 201 88-CT7-605-010 SPRING COIL,4T 4.5 ANT A...................
L 202 88-CT7-605-010 SPRING COIL,4T 4.5 ANT A...................
L 203 88-CT7-606-010 SPRING COIL,5T 4.5 ANT A...................
L 207 88-CT7-609-010 AM OSC A...................
SFR 201 87-024-433-080 0E SFR,10K RH063EC A...................
VC 3 87-A90-428-010 P.V.C,20P-126P 21 C A...................
VC 2 87-A90-428-010 P.V.C,20P-126P 21 C A...................
VC 1 87-A90-428-010 P.V.C,20P-126P 21 C A...................
VC 4 87-A90-428-010 P.V.C,20P-126P 21 C A...................
ELECTRICAL MAIN PARTS LIST - 4/4
MECHANICAL PARTS LIST - 1/2
NOTE: The characters in the suffix column indicate the part usage.
EZ .....................XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
86-CT9-039-010 BADGE,AIWA 30N AB..................
88-CT6-002-010 BOX,CD AB..................
88-CT6-019-010 LENS,Q AB..................
88-CT6-020-010 LENS,GEQ AB..................
88-CT6-021-010 LENS,ST AB..................
88-CT6-022-010 COVER, HNDL AB..................
88-CT6-023-010 REAR CABINET RF(6) AB..................
88-CT6-024-010 HANDL,(6) AB..................
88-CT6-026-010 CHAS,CD CDM AB..................
88-CT6-041-010 LID,BATTERY(6) AB..................
88-CT6-043-010 CABI,FR D ....................
88-CT7-006-010 POINTER,TU AB..................
88-CT9-001-010 CAB FRONT U AB..................
88-CT9-003-010 BOX CASS AB..................
88-CT9-014-010 CABI,FR D ....................
88-CT6-011-010 BTN,CD ....................
88-CT6-012-010 BTN,GEQ AB..................
88-CT6-014-010 BTN,Q AB..................
88-CT6-015-010 BTN,BAND ....................
88-CT6-016-010 KNOB,RTRY VOL AB..................
88-CT6-017-010 KNOB,RTRY MIC AB..................
88-CT6-018-010 KNOB,SL FUNC AB..................
88-CT7-003-010 KNOB,RTRY TU AB..................
88-CT7-004-010 KNOB,SL BAND AB..................
88-CT9-004-010 CASS KEY AB..................
88-CT9-017-010 BTN REPEAT ABS AB..................
86-CT9-026-010 PLATE,AC ....................
88-CT6-005-010 WINDOW,CD AB..................
88-CT6-031-010 PLATE,BATT AB..................
88-CT6-046-010 PANEL,CD AB..................
88-CT7-005-010 WINDOW,DISPLAY U ....................
88-CT7-007-010 WINDOW,DISPLAY ....................
88-CT7-008-010 WINDOW,DISPLAY EZ A...................
88-CT7-009-010 WINDOW,DISPLAY HR .B..................
88-CT9-002-010 CASS WINDOW AB..................
86-CD4-225-010 CHUCK(A) AB..................
86-CT9-205-110 HLDR,REC AB..................
86-CT9-206-010 HLDR,TRANS ....................
86-CT9-207-010 HLDR,ANT AB..................
86-CT9-208-010 HLDR,KEY CASS AB..................
86-CT9-210-010 SPR-T,CASS AB..................
86-CT9-211-010 SPR-T,CD AB..................
86-CT9-212-010 SPR-C,BATT LINK AB..................
86-CT9-213-010 SPR-C,BATT(-) AB..................
86-CT9-218-010 HLDR,CHUCK B AB..................
86-CT9-219-110 OIL-DMPR,GEAR AB..................
86-CT9-220-110 OIL-DMPR,BRACKET AB..................
86-CT9-222-010 PLATE,MAGNET AB..................
86-CT9-223-010 CUSH,FOOT AB..................
87-036-368-010 0E MAGNET AB..................
87-CT7-201-110 HLDR,GEQ AB..................
87-CT7-205-110 LEVER,SW1 AB..................
88-CT7-201-010 LEVER,SW 2 AB..................
88-CT9-201-010 SPR-P RECORD AB..................
81-CD5-204-010 0E SCREW CD AB..................
87-067-520-010 0E TAPPING SCREW, VFTT+2-6 AB..................
87-493-100-410 0E VWWS+3-16 BLK AB..................
87-571-033-410 0E TAPPING SCREW, VIT+2-4 AB..................
87-651-073-410 0E VT1+2.6-6 AB..................
87-651-075-210 0E VT1+2.6-10 AB..................
87-651-104-410 0E VT1+3-30 AB..................
87-751-097-410 0E SCREW 3X12 AB..................
87-A90-086-010 0E COVER,AC-SOCKET AB..................
88-CT6-606-010 FFC WIRE 16P(1.0 ) AB..................
ANT 0 88-CT6-633-010 ANT,ROD AB..................
CN 0 88-CT6-605-010 CONN ASSY,5P RPH AB..................
CN 0 88-CT6-608-010 CONN ASSY,8P MO AB..................
F 0 87-035-139-010 1A FUSE, 2.5AT AB..................
F 0 87-035-300-010 1A FUSE, 2A UL ....................
F 0 87-035-486-010 0E FUSE,2.5A 125V D UL ....................
J 0 87-A60-177-010 1A JACK,AC U W/SW ....................
J 0 87-A60-178-010 JACK,AC E W/SW AB..................
J 0 87-A60-179-010 JACK,AC D W/SW ....................
PT 0 88-CT6-629-010 PT,D ....................
PT 0 88-CT6-630-010 PT,EZ/K A...................
PT 0 88-CT6-631-010 POWER TRANS,EI-57/25 .B..................
PT 0 88-CT7-629-010 PT,U ....................
87-651-100-410 0E VT1+3-16 AB..................
88-CT6-627-010 SPEAKER,5’4OHM 5W AB..................
88-CT7-620-010 SPEAKER,5’8OHM 5W ....................
87-A90-160-080 0E FUSE CLAMP,FC 51F AB..................
88-CT6-624-010 SPR,BATT AB..................
88-CT6-619-010 BACK SLIDE SW 6P2T SHORTIN AB..................
88-CT6-632-010 TERMINAL,ASSY MECHA 1P AB..................
88-CT6-625-010 JACK,MIC AB..................
81-NWB-655-010 1A COIL,10UH TROIDAL AB..................
MECHANICAL PARTS LIST - 2/2
88-CT6-612-010 TERMINAL, 1P TU A...................
88-CT7-602-010 SLIDE SW 2P2T ....................
88-CT7-603-010 SLIDE SW,2P2T A...................
88-CT7-638-010 SW,SL 2-4-3 BAND A...................
NOTE: The characters in the suffix column indicate the part usage.
EZ .....................XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
IC 2 87-A20-187-010 2M IC,LC78622E AB..................
IC 1 87-A20-446-010 1E C-IC,LA9241ML AB..................
IC 4 87-A20-856-010 1D IC,BA6898S AB..................
IC 201 87-A20-946-040 1D C-IC,MM1434XF AB..................
IC 801 88-CT7-601-010 1H IC,TMP47C446ADF-*** AB..................
Q 741 89-213-702-010 1A TR,2SB1370 (1.8W) AB..................
S 0 87-036-389-010 1B SW,PUSH LOCK AB..................
88-CT9-901-010 IB,D ....................
88-CT9-905-010 IB,ESF ....................
88-CT9-906-010 IB,ECA .B..................
88-CT9-908-010 IB,9L A...................
87-050-076-010 1C AC CORD SET ASSY,E AB..................
87-A80-027-010 1B AC CORD SET,U BLK SPT2 ....................
87-A80-033-010 1C AC CORD SET,D BLK ....................
87-A90-312-010 PLUG,CONVERSION WTN-1157R1 .B..................
ACCESSORIES / PACKAGE LIST - 1/1
SCHEMATIC DIAGRAM _1 (MAIN)

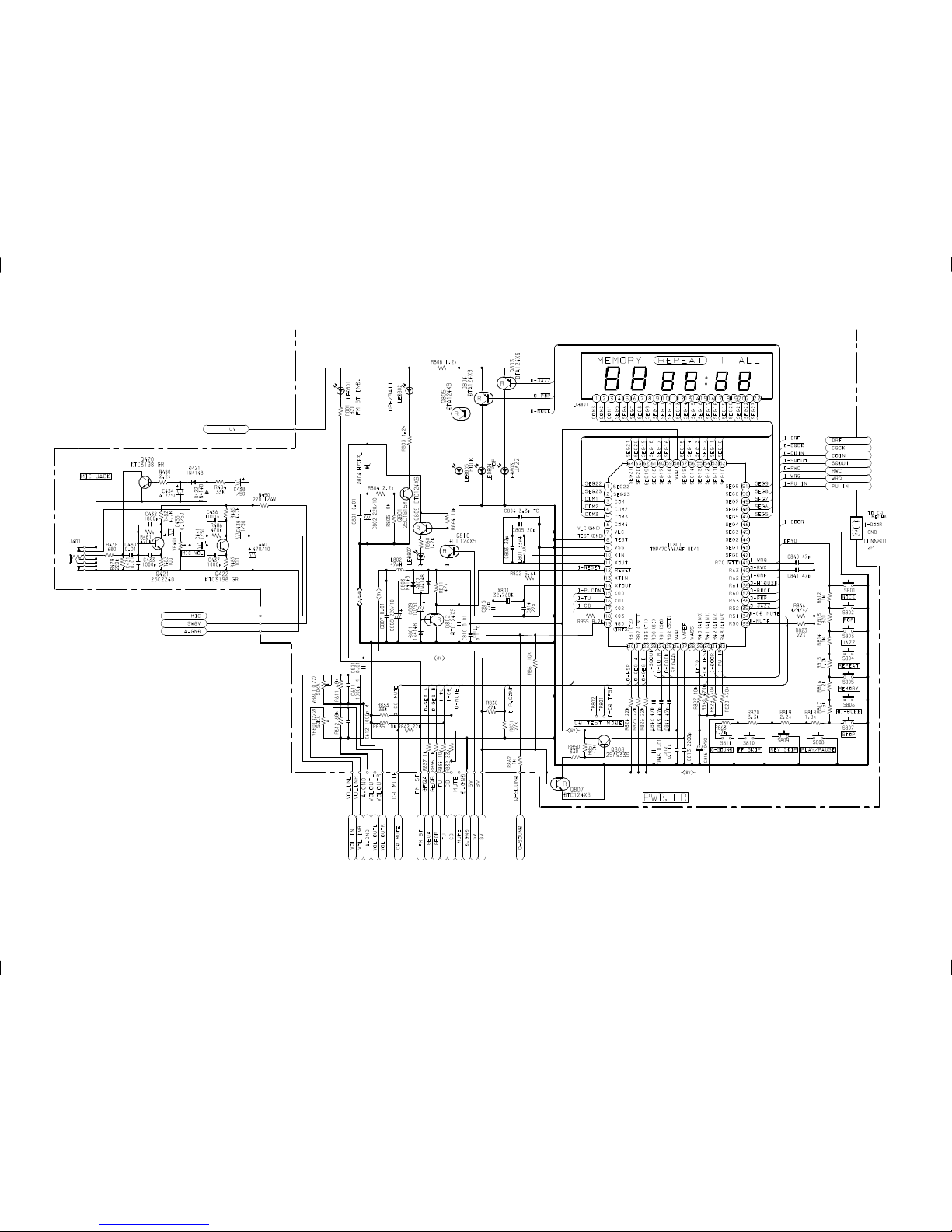

SCHEMATIC DIAGRAM _2 (FRONT)
SCHEMATIC DIAGRAM _3 (CD MAIN)
PrintedinSingapore
Tokyo Japan
4
9420025
Table of contents
Other Aiwa Speakers System manuals
