Aiwa XR-DVH2450 User manual

SERVICE MANUAL
DATA
DVD STEREO SYSTEM BASIC TAPE MECHANISM : 2ZM-3MK2 PR4NM
BASIC DVD MECHANISM : AZG-D ZFAPAM
XR-DVH2450
HC
S/M Code No. 09-00A-437-2R1
REVISION
•This Service Manual is the "Revision Publishing" and replaces "Simple Manual"
XR-DVH2450 (HC), (S/M Code No. 09-009-437-2T1).
• If requiring information about the DVD mechanism, see Service Manual of
AZG-D ZFAPAM, (S/M Code No. 09-00A-350-6N2).
XR-DVH2450
DVD/CD
PLAYER
SYSTEM STEREO
RECEIVER
REMOTE
CONTROLLER
SX-NDPH2100
SX-C2700
SX-R2700
MX-NDVH2450 DX-NDVH2450
CASSETTE
DECK
GRAPHIC
EQUALIZER SPEAKERS
FX-NDVH2450 GE-NDVH2450 RC-AAS03
All manuals and user guides at all-guides.com
all-guides.com

– 2 –
PROTECTION OF EYES FROM LASER BEAM DURING SERVICING ........................................................ 3
PRECAUTION TO REPLACE OPTICAL BLOCK .............................................................................................. 3
SPECIFICATIONS ................................................................................................................................................. 4
ACCESSORIES / PACKAGE LIST ....................................................................................................................... 5
MODEL NO. MX–NDVH2450

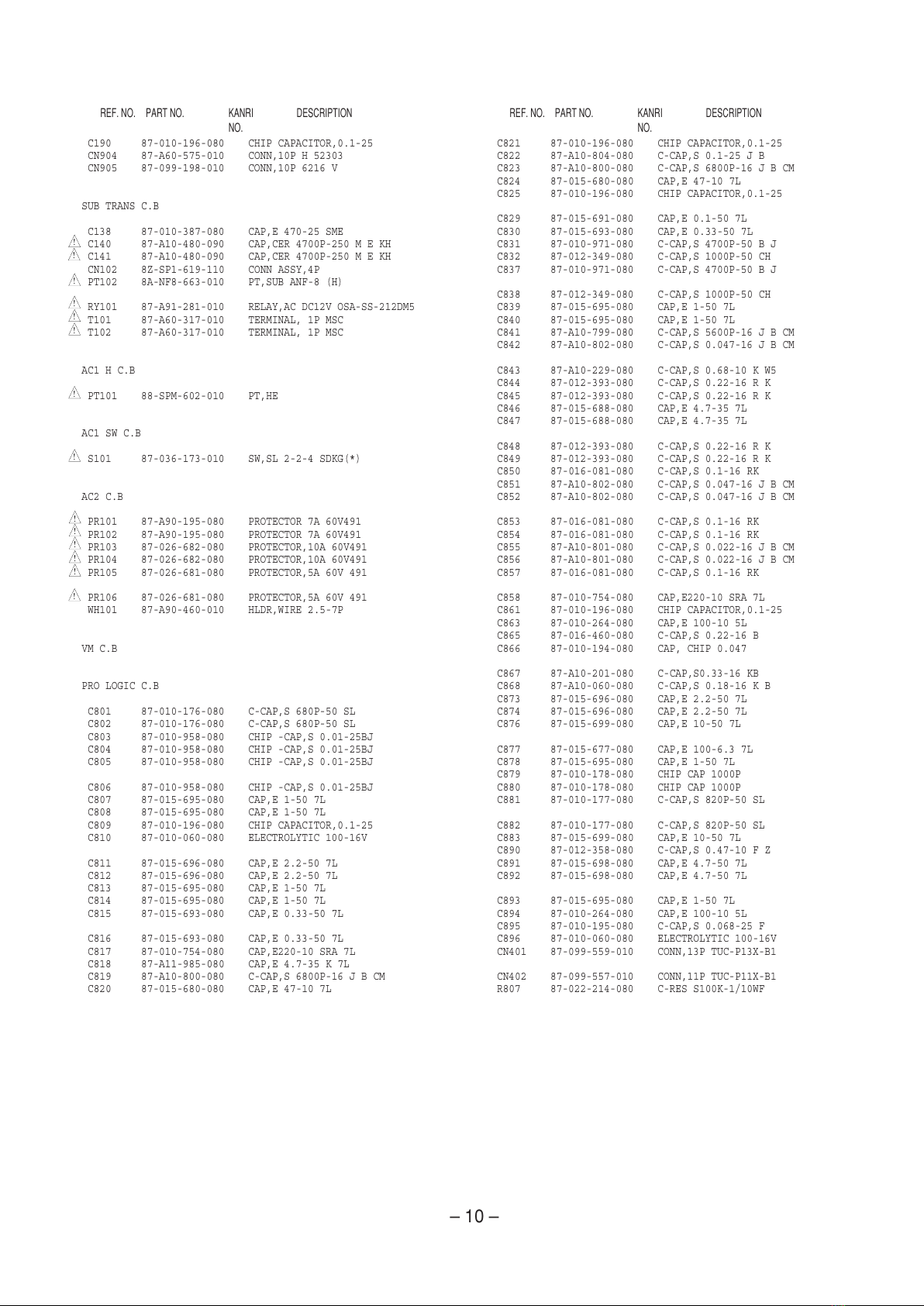

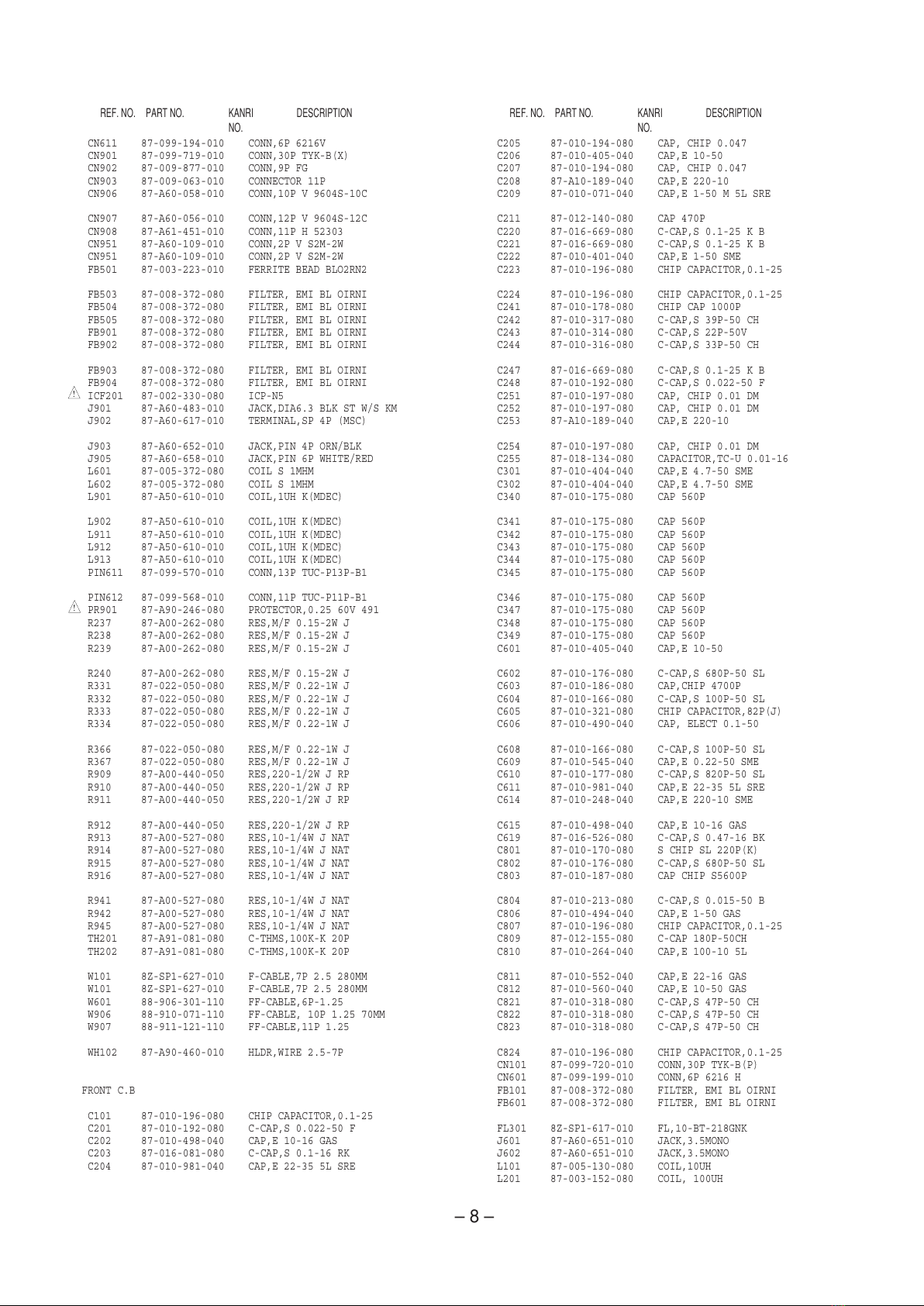

ELECTRICAL MAIN PARTS LIST ..............................................................................................................6 ~ 10
TRANSISTOR ILLUSTRATION .......................................................................................................................... 11

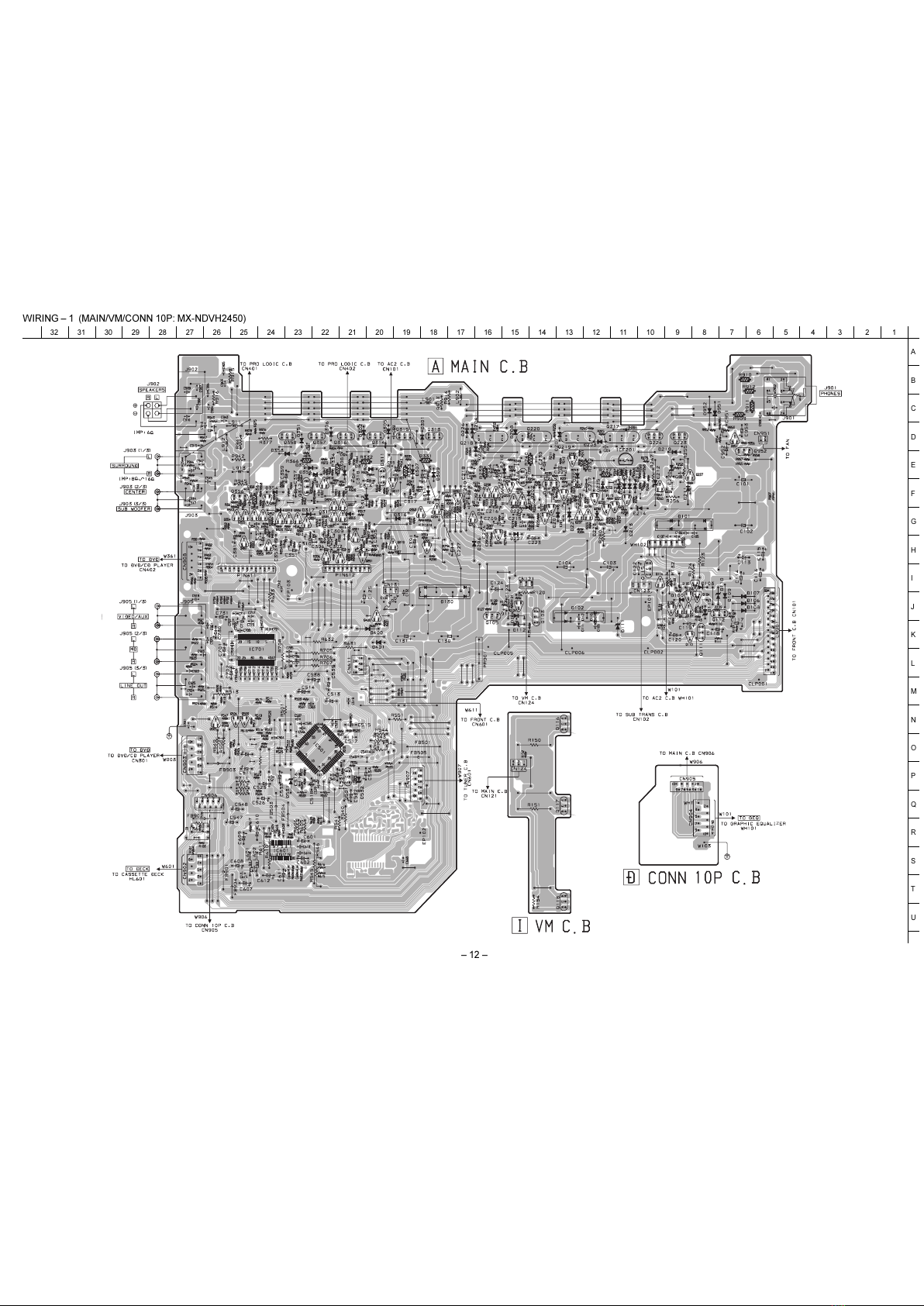

WIRING – 1 (MAIN / VM / CONN 10P) ................................................................................................................ 12
SCHEMATIC DIAGRAM – 1 (MAIN / VM / CONN 10P) ..................................................................................... 13
WIRING – 2 (FRONT) .......................................................................................................................................... 14
SCHEMATIC DIAGRAM – 2 (FRONT) ............................................................................................................... 15
WIRING – 3 (TUNER) .......................................................................................................................................... 16
SCHEMATIC DIAGRAM – 3 (TUNER) ............................................................................................................... 17
WIRING – 4 (SUB TRANS / AC1 H / AC1 SW / AC2) ......................................................................................... 18
SCHEMATIC DIAGRAM – 4 (SUB TRANS / AC1 H / AC1 SW / AC2) ............................................................... 19
WIRING – 5 (PRO LOGIC) .................................................................................................................................. 20
SCHEMATIC DIAGRAM – 5 (PRO LOGIC) ........................................................................................................ 21
FL (10-BT-218GNK) GRID ASSIGNMENT AND ANODE CONNECTION ...................................................... 22
IC BLOCK DIAGRAM................................................................................................................................... 23, 24
IC DESCRIPTION ......................................................................................................................................... 25, 26
ADJUSTMENT <TUNER> ................................................................................................................................... 27
MECHANICAL EXPLODED VIEW 1 / 1 ........................................................................................................... 28
MECHANICAL PARTS LIST 1 / 1 ..................................................................................................................... 29
MODEL NO. DX–NDVH2450
ELECTRICAL MAIN PARTS LIST .................................................................................................................... 30
TRANSISTOR ILLUSTRATION .......................................................................................................................... 31
WIRING (MAIN / FRONT / KEY / CONN) ............................................................................................................ 32
SCHEMATIC DIAGRAM (MAIN / FRONT / KEY / CONN)..................................................................................33
FL (10-BT-232GNK) GRID ASSIGNMENT AND ANODE CONNECTION ...................................................... 34
IC DESCRIPTION ......................................................................................................................................... 35, 36
MECHANICAL EXPLODED VIEW 1 / 1 ............................................................................................................ 37
MECHANICAL PARTS LIST 1 / 1 ..................................................................................................................... 38
MODEL NO. FX–NDVH2450
ELECTRICAL MAIN PARTS LIST .............................................................................................................. 39, 40
TRANSISTOR ILLUSTRATION .......................................................................................................................... 41
WIRING – 1 (MAIN / FRONT-1 / FRONT-2) ........................................................................................................ 42
SCHEMATIC DIAGRAM (MAIN / FRONT-1 / FRONT-2 / DECK / HEAD-1 / HEAD-2) ...................................... 43
WIRING – 2 (DECK / HEAD-1 / HEAD-2) ............................................................................................................ 44
IC BLOCK DIAGRAM......................................................................................................................................... 45
IC DESCRIPTION ......................................................................................................................................... 46, 47
ADJUSTMENT <DECK> ...................................................................................................................................... 48
MECHANICAL EXPLODED VIEW 1 / 1 ............................................................................................................ 49
MECHANICAL PARTS LIST 1 / 1 ..................................................................................................................... 50
TAPE MECHANISM EXPLODED VIEW 1 / 1 .................................................................................................. 51
TAPE MECHANISM PARTS LIST 1 / 1 ........................................................................................................... 52
MODEL NO. GE–NDVH2450
ELECTRICAL MAIN PARTS LIST .................................................................................................................... 53
TRANSISTOR ILLUSTRATION .......................................................................................................................... 54
WIRING (MAIN) ................................................................................................................................................... 55
SCHEMATIC DIAGRAM (MAIN) ......................................................................................................................... 56
FL (BJ699GK) GRID ASSIGNMENT AND ANODE CONNECTION ................................................................ 57
IC BLOCK DIAGRAM......................................................................................................................................... 58
IC DESCRIPTION ............................................................................................................................................... 59
MECHANICAL EXPLODED VIEW 1 / 1 ............................................................................................................ 60
MECHANICAL PARTS LIST 1 / 1 ..................................................................................................................... 61
GENERAL SPEAKER DISASSEMBLY INSTRUCTIONS (FOR REFERENCE) ............................................ 62
SPEAKER PARTS LIST..................................................................................................................................... 63
TABLE OF CONTENTS
All manuals and user guides at all-guides.com

– 3 –
CLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
This set employs laser. Therefore, be sure to follow carefully
the instructions below when servicing.
WARNING!!
WHEN SERVICING, DO NOT APPROACH THE LASER
EXIT WITH THE EYE TOO CLOSELY. IN CASE IT IS
NECESSARY TO CONFIRM LASER BEAM EMISSION.
BE SURE TO OBSERVE FROM A DISTANCE OF MORE
THAN 30cm FROM THE SURFACE OF THE OBJEC-
TIVE LENS ON THE OPTICAL PICK-UP BLOCK.
sCaution: Invisible laser radiation when
open and interlocks defeated avoid
exposure to beam.
sAdvarsel: Usynlig laserståling ved åbning,
når sikkerhedsafbrydere er ude af funktion.
Undgåudsættelse for stråling.
VAROITUS!
Laiteen Käyttäminen muulla kuin tässäkäyttöohjeessa
mainitulla tavalla saataa altistaa käyt-täjän
turvallisuusluokan 1 ylittävälle näkymättömälle
lasersäteilylle.
VARNING!
Om apparaten används påannat sätt än vad som
specificeras i denna bruksanvising, kan användaren
utsättas för osynling laserstrålning, som överskrider
gränsen för laserklass 1.
PROTECTION OF EYES FROM LASER BEAM DURING SERVICING
CAUTION
Use of controls or adjustments or performance of proce-
dures other than those specified herin may result in
hazardous radiation exposure.
ATTENTION
L’utillisation de commandes, réglages ou procédures
autres que ceux spécifiés peut entraîner une dangereuse
exposition aux radiations.
ADVARSEL
Usynlig laserståling ved åbning, når sikkerhedsafbrydereer
ude af funktion. Undgåudsættelse for stråling.
This Compact Disc player is classified as a CLASS 1
LASER product.
The CLASS 1 LASER PRODUCT label is located on the
rear exterior.
Precaution to replace Optical block
(SF-HD3AV)
Body or clothes electrostatic potential could
ruin laser diode in the optical block. Be sure
ground body and workbench, and use care the
clothes do not touch the diode.
1) After the connection, remove solder shown in
right figure.
Solder short land for
DVD laser diode Solder short land
for CD laser diode
PICKUP ASSY PWB
All manuals and user guides at all-guides.com

– 4 –
SPECIFICATIONS
<STEREO RECEIVER MX-NDVH2450>
<FM tuner section>
Tuning range 87.5 MHz to 108 MHz
Usable sensitivity (IHF) 16.8 dBf
Antenna terminals 75 ohms (unbalanced)
<MW Tuner section>
Tuning range 531 kHz to 1602 kHz (9 kHz step)
530 kHz to 1710 kHz (10 kHz step)
Usable sensitivity 350 µV/m
Antenna Loop antenna
<SW Tuner section>
Tuning range 5.900 MHz to 17.900 MHz
Antenna Wire antenna
<Amplifier section>
Power output Front
Rated: 65 W + 65 W (1 kHZ,
T.H.D.1%, 6 ohms)
Reference: 80 W + 80 W (1 kHZ,
T.H.D.10%, 6 ohms)
Rear (Surround)
Rated: 20 W + 20 W (1 kHZ,
T.H.D.1%, 8 ohms)
Reference: 25 W + 25 W (1 kHZ,
T.H.D.10%, 8 ohms)
Center
Rated: 20 W (1 kHz, T.H.D 1%, 8 ohms)
Reference: 25 W (1 kHz, T.H.D 10%, 8
ohms)
Total harmonic distortion 0.12 % (8 W, 1 kHz, 6 ohms,
DIN AUDIO)
Inputs VIDEO/AUX: 310 mV (adjustable)
MD: 310 mV (adjustable)
MIC 1, MIC 2: 1.2 mV (10 kohms)
Outputs LINE OUT: 175 mV
VIDEO OUT: 1.0 Vp-p (75 ohms)
SPEAKERS: accept speakers of
6 ohms or more
SURROUND SPEAKERS:
accept speakers of 8 ohms to 16 ohms
CENTER SPEAKER:
accepts speakers of 8 ohms to 16 ohms
PHONES (stereo jack): accepts
headphones of 32 ohms or more
<General>
Power requirements 120 V/220 V - 230 V/240 V AC
switchable, 50/60 Hz
Power consumption 170 W
Dimensions of main unit 284 x 122 x 337 mm
(W xH xD)
Weight of main unit 6.8 kg
<DVD/CD PLAYER DX-NDVH2450>
Laser Semiconductor laser
DVD video discs:λ = 650 nm
Compact discs:λ = 780 nm
D-A converter 1 bit dual
Signal-to-noise ratio 85 dB (1 kHz, 0 dB)
Harmonic distortion 0.05 % (1 kHz, 0 dB)
Signal format PAL/NTSC color system (selectable)
Supported discs DVD video discs
12 cm (single-sided single layer,
single-sided double layer, double-sided
double layer)
8 cm (single-sided single layer,
single-sided double layer, double-sided
double layer)
Compact discs (CD-DA, CD-R, CD-RW,
Video CD)
12 cm and 8 cm discs
S-VIDEO OUT Y output: 1 Vp-p (75 ohms,unbalanced)
C output: 0.286 Vp-p
VIDEO OUT Video composite output
1 Vp-p (75 ohms,unbalanced)
one RCA jack
Operating conditions 5 0C to 35 0C (41 0F to 95 0F)
Dimensions of main unit 284 x 101 x 315 mm
(W xH xD)
Weight of main unit 3.3 kg
<CASSETTE DECK FX-NDVH2450>
Track format 4 tracks, 2 channels stereo
Frequency response Type II (high/CrO2) tape:
50 Hz – 16000 Hz
Type I(normal) tape:
50 Hz – 15000 Hz
Signal-to-noise ratio 60 dB (Dolby B NR ON, Type II tape
peak level)
Recording system AC bias, AC erase
Heads Deck 1: Playback head x 1
Deck 2: Recording/playback head x 1
erase head x 1
Dimensions of main unit 284 x 122 x 315 mm
(W xH xD)
Weight of main unit 2.0 kg
<GRAPHIC EQUALIZER GE-NDVH2450>
Dimensions of main unit 284 x 101 x 328 mm
(W xH xD)
Weight 1.7 kg
<SPEAKER SYSTEM SX–NDPH2100>
Cabinet type 3 way (magnetic shielded type)
Speakers Woofer:
140 mm cone type x 2
Tweeter:
60 mm cone type
Super tweeter:
20 mm ceramic type
Impedance 6 ohms
Output sound pressure level 88 dB/W/m
Dimensions (W xH xD) 250 x 443 x 250 mm
Weight 7.0 kg
<SPEAKER SYSTEM SX–R2700>
Speaker system Full range:
100 mm cone type x 2
Impedance 8 ohms
Output sound pressure level 87 dB/W/m
Dimensions (W xH xD) 120 x 230 x 110 mm
Weight 1.2 kg
<SPEAKER SYSTEM SX–C2700>
Speaker system Full range:
100 mm cone type x 2
Impedance 8 ohms
Output sound pressure level 87 dB/W/m
Dimensions (W xH xD) 360 x 120 x 110 mm
Weight 1.9 kg
• Design and specifications are subject to change without notice.
• Manufactured under license from Dolby Laboratories Licensing
Corporation.
“DOLBY”, the double-D symbol and "PRO LOGIC" are
trademarks of Dolby Laboratories Licensing Corporation.
• The word "BBE"and the "BBE symbol" are trademarks of BBE
Sound, Inc.
Under license from BBE Sound,Inc.
• Manufactured under license from Digital Theater Systems, Inc. US
Pat. No. 5,451,942 and other worldwide patents issued and pending.
"DTS" and "DTS Digital Surround" are trademarks of Digital Theater
Systems Inc. C1996 Digital Theater systems, Inc. All rights reserved.
All manuals and user guides at all-guides.com

– 5 –
DESCRIPTIONREF. NO. KANRI
NO.
PART NO.
ACCESSORIES / PACKAGE LIST
1 8A-DJV-701-010 RC UNIT,RC-AAS03
2 8A-SAM-911-010 IB,H(EC-K)M
3 87-006-226-010 AM-LOOP ANT C0
4 87-043-115-010 ANT,FEEDER FM
5 87-050-103-010 CORD,PIN 1PY1.5M
6 87-A90-119-010 ANT,WIRE SW(5M)
7 87-A91-015-010 PLUG,CONVERSION JT-0475A
!
All manuals and user guides at all-guides.com

– 6 –
ELECTRICAL MAIN PARTS LIST
DESCRIPTIONREF. NO. KANRI
NO.
PART NO. DESCRIPTIONREF. NO. KANRI
NO.
PART NO.
MODEL NO.
MX-NDVH2450
IC
8A-SAM-601-010 C-IC,UPD780228GF-065-38A
87-A20-914-010 IC,SPS-442-1-F
87-A21-202-040 C-IC,M62445AFP
87-A21-419-040 C-IC,NJM14558MD-TE2
87-A20-804-040 C-IC,NJM2152M
87-A20-869-040 C-IC,M62449FP
87-070-127-110 IC,LC72131 D
87-A20-913-010 IC,LA1837NL
87-A21-051-040 C-IC,BU9990-03FS
87-A21-097-040 C-IC,M62463AFP
87-A21-419-080 C-IC,NJM14558MD-TE2
87-A21-015-040 C-IC,M62491FP
TRANSISTOR
87-026-245-080 TR,DTC114ES
87-026-610-080 TR,KTC3198GR
87-A30-076-080 C-TR,2SC3052F
87-A30-083-080 TR,CSD1489B
87-026-609-080 TR,KTA1266GR
89-213-702-010 TR,2SB1370 (1.8W)
87-A30-087-080 C-FET,2SK2158
87-A30-190-080 TR,CC5551
87-A30-071-080 C-TR,RT1N 144C
87-A30-073-080 C-TR,RT1N 141C
87-A30-268-040 C-TR,2SA1514K(S)
87-026-263-080 C-TR,RN1410
87-A30-106-070 C-TR,CMBT5551
89-112-965-080 TR,2SA1296GR
87-026-226-080 CHIP-TR,DTA143EK
87-A30-257-080 C-TR,2SD1306E
87-A30-196-080 TR,2SC4115SRS
89-327-143-080 TR,2SC2714O
89-333-266-080 CHIP TR,2SC3326B
87-A30-075-080 C-TR,2SA1235F
89-503-602-080 C-FET,2SK360E
87-A30-086-070 C-TR,CSD1306E
87-A30-215-010 TR,2SD2025
87-A30-214-010 TR,2SB1344
87-A30-186-010 FET,2SK3053
87-A30-137-010 TR,2SD2494
87-A30-138-010 TR,2SB1625
DIODE
87-A40-547-090 DIODE,D5SBA20
87-017-447-010 DIODE,GBU4DL
87-070-274-080 DIODE,1N4003 SEM
87-A40-435-080 ZENER,MTZJ30D
87-A40-500-080 ZENER,MTZJ30B
87-A40-004-080 ZENER,MTZJ16A
87-070-345-080 DIODE,IN4148
87-A40-752-080 ZENER,UZ6.2BSC
87-A40-269-080 C-DIODE,MC2836
87-020-465-080 DIODE,1SS133 (110MA)
87-A40-370-090 DIODE,RK46-P20
87-070-136-080 ZENER,MTZJ5.1B
87-A40-345-080 ZENER,MTZJ10C
87-A40-488-080 DIODE,1SS244
87-A40-002-080 ZENER,MTZJ5.1C
87-017-148-080 ZENER,HZS6A1L
87-017-931-080 ZENER,MTZJ5.6B
87-A40-442-080 ZENER,MTZJ9.1A
87-A40-438-080 ZENER,MTZJ4.7A
MAIN C.B
C101 87-010-917-000 CAP,E 3300-50 M SMG
C102 87-010-917-000 CAP,E 3300-50 M SMG
C103 87-016-658-000 CAP,E 4700-35 M SMG
C104 87-016-658-000 CAP,E 4700-35 M SMG
C105 87-012-368-080 C-CAP,S 0.1-50 F
C106 87-012-368-080 C-CAP,S 0.1-50 F
C107 87-012-368-080 C-CAP,S 0.1-50 F
C108 87-012-368-080 C-CAP,S 0.1-50 F
C109 87-010-196-080 CHIP CAPACITOR,0.1-25
C110 87-010-196-080 CHIP CAPACITOR,0.1-25
C111 87-010-196-080 CHIP CAPACITOR,0.1-25
C112 87-010-196-080 CHIP CAPACITOR,0.1-25
C113 87-010-247-080 CAP, ELECT 100-50V
C114 87-010-385-080 CAP, ELECT 220-25V
C115 87-010-385-080 CAP, ELECT 220-25V
C116 87-010-247-080 CAP, ELECT 100-50V
C117 87-010-430-080 CAP, ELECT 100-63
C118 87-010-263-080 CAP, ELECT 100-10V
C119 87-010-260-080 CAP, ELECT 47-25V
C120 87-010-403-080 CAP, ELECT 3.3-50V
C121 87-010-174-080 CAP CHIP SL470P (K)
C122 87-010-403-080 CAP, ELECT 3.3-50V
C123 87-010-247-080 CAP, ELECT 100-50V
C124 87-010-112-080 CAP, ELECT 100-16V
C125 87-010-235-080 CAP,E 470-16 SME
C130 87-A10-520-000 CAP,E 3300-35 M SMG
C131 87-A10-520-000 CAP,E 3300-35 M SMG
C132 87-012-368-080 C-CAP,S 0.1-50 F
C133 87-012-368-080 C-CAP,S 0.1-50 F
C201 87-010-322-080 C-CAP,S 100P-50 CH
C202 87-010-322-080 C-CAP,S 100P-50 CH
C209 87-010-405-080 CAP, ELECT 10-50V
C210 87-010-405-080 CAP, ELECT 10-50V
C211 87-010-183-080 C-CAP,S 2700P-50 B
C212 87-010-183-080 C-CAP,S 2700P-50 B
C213 87-010-187-080 CAP CHIP S5600P
C214 87-010-187-080 CAP CHIP S5600P
C215 87-010-405-080 CAP, ELECT 10-50V
C216 87-010-405-080 CAP, ELECT 10-50V
C217 87-010-408-080 CAP, ELECT 47-50V
C218 87-010-408-080 CAP, ELECT 47-50V
C219 87-A10-516-080 C-CAP,S 100P-200 J CH
C220 87-A10-516-080 C-CAP,S 100P-200 J CH
C221 87-016-462-080 C-CAP,S 1-16 F
C222 87-016-462-080 C-CAP,S 1-16 F
C223 87-010-405-080 CAP, ELECT 10-50V
C226 87-010-405-080 CAP, ELECT 10-50V
C227 87-010-407-080 CAP, ELECT 33-50V
C229 87-010-407-080 CAP, ELECT 33-50V
C230 87-010-408-080 CAP, ELECT 47-50V
C231 87-010-192-080 C-CAP,S 0.022-50 F
C232 87-010-192-080 C-CAP,S 0.022-50 F
C233 87-010-401-080 CAP, ELECT 1-50V
C234 87-010-401-080 CAP, ELECT 1-50V
C235 87-010-196-080 CHIP CAPACITOR,0.1-25
C290 87-010-188-080 CAP,CHIP 6800P
C301 87-010-402-080 CAP, ELECT 2.2-50V
C302 87-010-402-080 CAP, ELECT 2.2-50V
C303 87-010-178-080 CHIP CAP 1000P
C304 87-010-178-080 CHIP CAP 1000P
All manuals and user guides at all-guides.com
all-guides.com

– 7 –
DESCRIPTIONREF. NO. KANRI
NO.
PART NO. DESCRIPTIONREF. NO. KANRI
NO.
PART NO.
C305 87-010-404-080 CAP, ELECT 4.7-50V
C306 87-010-404-080 CAP, ELECT 4.7-50V
C307 87-010-322-080 C-CAP,S 100P-50 CH
C308 87-010-322-080 C-CAP,S 100P-50 CH
C309 87-010-405-080 CAP, ELECT 10-50V
C310 87-010-405-080 CAP, ELECT 10-50V
C313 87-010-260-080 CAP, ELECT 47-25V
C314 87-010-260-080 CAP, ELECT 47-25V
C315 87-A10-596-080 C-CAP,S 100P-100 J CH
C316 87-A10-596-080 C-CAP,S 100P-100 J CH
C317 87-010-544-080 CAP, ELECT 0.1-50V
C318 87-010-544-080 CAP, ELECT 0.1-50V
C319 87-010-182-080 C-CAP,S 2200P-50 B
C321 87-012-145-080 CAP, CHIP S 270P CH
C322 87-012-145-080 CAP, CHIP S 270P CH
C323 87-016-462-080 C-CAP,S 1-16 F
C324 87-016-462-080 C-CAP,S 1-16 F
C351 87-010-402-080 CAP, ELECT 2.2-50V
C352 87-010-178-080 CHIP CAP 1000P
C353 87-010-404-080 CAP, ELECT 4.7-50V
C354 87-010-322-080 C-CAP,S 100P-50 CH
C355 87-010-404-080 CAP, ELECT 4.7-50V
C357 87-010-260-080 CAP, ELECT 47-25V
C358 87-A10-596-080 C-CAP,S 100P-100 J CH
C359 87-010-544-080 CAP, ELECT 0.1-50V
C360 87-012-145-080 CAP, CHIP S 270P CH
C361 87-016-462-080 C-CAP,S 1-16 F
C381 87-010-402-080 CAP, ELECT 2.2-50V
C391 87-010-260-080 CAP, ELECT 47-25V
C503 87-010-180-080 C-CER 1500P
C504 87-010-180-080 C-CER 1500P
C511 87-010-405-080 CAP, ELECT 10-50V
C512 87-010-405-080 CAP, ELECT 10-50V
C513 87-010-404-080 CAP, ELECT 4.7-50V
C514 87-010-404-080 CAP, ELECT 4.7-50V
C519 87-012-142-080 CAP, S 0.33-16
C520 87-016-669-080 C-CAP,S 0.1-25 K B
C521 87-016-083-080 C-CAP,S 0.15-16 RK
C522 87-010-183-080 C-CAP,S 2700P-50 B
C523 87-016-669-080 C-CAP,S 0.1-25 K B
C525 87-010-404-080 CAP, ELECT 4.7-50V
C526 87-010-404-080 CAP, ELECT 4.7-50V
C531 87-010-405-080 CAP, ELECT 10-50V
C532 87-010-263-080 CAP, ELECT 100-10V
C533 87-010-263-080 CAP, ELECT 100-10V
C534 87-010-406-080 CAP, ELECT 22-50
C535 87-010-195-080 C-CAP,S 0.068-25 F
C536 87-012-142-080 CAP, S 0.33-16
C537 87-010-196-080 CHIP CAPACITOR,0.1-25
C538 87-010-404-080 CAP, ELECT 4.7-50V
C539 87-010-404-080 CAP, ELECT 4.7-50V
C540 87-010-314-080 C-CAP,S 22P-50V
C541 87-010-314-080 C-CAP,S 22P-50V
C542 87-010-314-080 C-CAP,S 22P-50V
C545 87-010-196-080 CHIP CAPACITOR,0.1-25
C547 87-010-401-080 CAP, ELECT 1-50V
C548 87-010-401-080 CAP, ELECT 1-50V
C601 87-010-401-080 CAP, ELECT 1-50V
C602 87-010-401-080 CAP, ELECT 1-50V
C603 87-010-182-080 C-CAP,S 2200P-50 B
C604 87-010-182-080 C-CAP,S 2200P-50 B
C605 87-010-369-080 C-CAP,S 0.033-25 K B
C606 87-010-369-080 C-CAP,S 0.033-25 K B
C607 87-010-405-080 CAP, ELECT 10-50V
C608 87-010-405-080 CAP, ELECT 10-50V
C609 87-010-374-080 CAP, ELECT 47-10V
C610 87-010-374-080 CAP, ELECT 47-10V
C611 87-010-405-080 CAP, ELECT 10-50V
C612 87-010-112-080 CAP, ELECT 100-16V
C613 87-010-173-080 C-CAP,S 390P-50 SL
C614 87-010-173-080 C-CAP,S 390P-50 SL
C615 87-010-316-080 C-CAP,S 33P-50 CH
C616 87-010-316-080 C-CAP,S 33P-50 CH
C668 87-010-190-080 S CHIP F 0.01
C701 87-010-402-080 CAP, ELECT 2.2-50V
C702 87-010-402-080 CAP, ELECT 2.2-50V
C703 87-016-669-080 C-CAP,S 0.1-25 K B
C704 87-016-669-080 C-CAP,S 0.1-25 K B
C705 87-016-460-080 C-CAP,S 0.22-16 B
C706 87-016-460-080 C-CAP,S 0.22-16 B
C707 87-012-365-080 C-CAP,S 0.027-25VBK
C708 87-012-365-080 C-CAP,S 0.027-25VBK
C709 87-010-956-080 CHIP-CAP,S 0.068-25B
C710 87-010-956-080 CHIP-CAP,S 0.068-25B
C711 87-010-197-080 CAP, CHIP 0.01 DM
C712 87-010-197-080 CAP, CHIP 0.01 DM
C713 87-010-198-080 CAP, CHIP 0.022
C714 87-010-198-080 CAP, CHIP 0.022
C715 87-010-183-080 C-CAP,S 2700P-50 B
C716 87-010-183-080 C-CAP,S 2700P-50 B
C717 87-010-188-080 CAP,CHIP 6800P
C718 87-010-188-080 CAP,CHIP 6800P
C719 87-010-178-080 CHIP CAP 1000P
C720 87-010-178-080 CHIP CAP 1000P
C721 87-010-182-080 C-CAP,S 2200P-50 B
C722 87-010-182-080 C-CAP,S 2200P-50 B
C730 87-010-404-080 CAP, ELECT 4.7-50V
C731 87-010-112-080 CAP, ELECT 100-16V
C735 87-010-314-080 C-CAP,S 22P-50V
C736 87-010-314-080 C-CAP,S 22P-50V
C737 87-010-314-080 C-CAP,S 22P-50V
C738 87-010-196-080 CHIP CAPACITOR,0.1-25
C900 87-010-178-080 CHIP CAP 1000P
C901 87-010-182-080 C-CAP,S 2200P-50 B
C902 87-010-182-080 C-CAP,S 2200P-50 B
C903 87-010-196-080 CHIP CAPACITOR,0.1-25
C904 87-010-196-080 CHIP CAPACITOR,0.1-25
C905 87-010-196-080 CHIP CAPACITOR,0.1-25
C906 87-010-196-080 CHIP CAPACITOR,0.1-25
C907 87-010-190-080 S CHIP F 0.01
C908 87-010-190-080 S CHIP F 0.01
C909 87-012-368-080 C-CAP,S 0.1-50 F
C910 87-012-368-080 C-CAP,S 0.1-50 F
C911 87-012-141-080 CHIP-CAPACITOR,0.22-16F
C912 87-010-196-080 CHIP CAPACITOR,0.1-25
C913 87-010-196-080 CHIP CAPACITOR,0.1-25
C914 87-010-190-080 S CHIP F 0.01
C915 87-010-190-080 S CHIP F 0.01
C916 87-010-190-080 S CHIP F 0.01
C917 87-010-190-080 S CHIP F 0.01
C918 87-012-368-080 C-CAP,S 0.1-50 F
C920 87-012-157-080 C-CAP,S 330P-50 CH
C921 87-012-157-080 C-CAP,S 330P-50 CH
C922 87-012-157-080 C-CAP,S 330P-50 CH
C923 87-012-157-080 C-CAP,S 330P-50 CH
C924 87-012-157-080 C-CAP,S 330P-50 CH
C925 87-012-157-080 C-CAP,S 330P-50 CH
C941 87-010-196-080 CHIP CAPACITOR,0.1-25
C942 87-010-196-080 CHIP CAPACITOR,0.1-25
C943 87-010-196-080 CHIP CAPACITOR,0.1-25
C944 87-010-196-080 CHIP CAPACITOR,0.1-25
C945 87-010-196-080 CHIP CAPACITOR,0.1-25
C946 87-010-196-080 CHIP CAPACITOR,0.1-25
C951 87-010-401-080 CAP, ELECT 1-50V
C952 87-010-378-080 CAP, ELECT 10-16V
C953 87-010-380-080 CAP, ELECT 47-16V
CN121 87-049-919-010 CONN,3P EH V WHT
CN123 87-049-469-010 CONN,4P V
CN124 8Z-SPM-620-010 CONN ASSY,3P 2.5L100
CN131 87-049-919-010 CONN,3P EH V WHT
All manuals and user guides at all-guides.com

– 8 –
DESCRIPTIONREF. NO. KANRI
NO.
PART NO. DESCRIPTIONREF. NO. KANRI
NO.
PART NO.
CN611 87-099-194-010 CONN,6P 6216V
CN901 87-099-719-010 CONN,30P TYK-B(X)
CN902 87-009-877-010 CONN,9P FG
CN903 87-009-063-010 CONNECTOR 11P
CN906 87-A60-058-010 CONN,10P V 9604S-10C
CN907 87-A60-056-010 CONN,12P V 9604S-12C
CN908 87-A61-451-010 CONN,11P H 52303
CN951 87-A60-109-010 CONN,2P V S2M-2W
CN951 87-A60-109-010 CONN,2P V S2M-2W
FB501 87-003-223-010 FERRITE BEAD BLO2RN2
FB503 87-008-372-080 FILTER, EMI BL OIRNI
FB504 87-008-372-080 FILTER, EMI BL OIRNI
FB505 87-008-372-080 FILTER, EMI BL OIRNI
FB901 87-008-372-080 FILTER, EMI BL OIRNI
FB902 87-008-372-080 FILTER, EMI BL OIRNI
FB903 87-008-372-080 FILTER, EMI BL OIRNI
FB904 87-008-372-080 FILTER, EMI BL OIRNI
ICF201 87-002-330-080 ICP-N5
J901 87-A60-483-010 JACK,DIA6.3 BLK ST W/S KM
J902 87-A60-617-010 TERMINAL,SP 4P (MSC)
J903 87-A60-652-010 JACK,PIN 4P ORN/BLK
J905 87-A60-658-010 JACK,PIN 6P WHITE/RED
L601 87-005-372-080 COIL S 1MHM
L602 87-005-372-080 COIL S 1MHM
L901 87-A50-610-010 COIL,1UH K(MDEC)
L902 87-A50-610-010 COIL,1UH K(MDEC)
L911 87-A50-610-010 COIL,1UH K(MDEC)
L912 87-A50-610-010 COIL,1UH K(MDEC)
L913 87-A50-610-010 COIL,1UH K(MDEC)
PIN611 87-099-570-010 CONN,13P TUC-P13P-B1
PIN612 87-099-568-010 CONN,11P TUC-P11P-B1
PR901 87-A90-246-080 PROTECTOR,0.25 60V 491
R237 87-A00-262-080 RES,M/F 0.15-2W J
R238 87-A00-262-080 RES,M/F 0.15-2W J
R239 87-A00-262-080 RES,M/F 0.15-2W J
R240 87-A00-262-080 RES,M/F 0.15-2W J
R331 87-022-050-080 RES,M/F 0.22-1W J
R332 87-022-050-080 RES,M/F 0.22-1W J
R333 87-022-050-080 RES,M/F 0.22-1W J
R334 87-022-050-080 RES,M/F 0.22-1W J
R366 87-022-050-080 RES,M/F 0.22-1W J
R367 87-022-050-080 RES,M/F 0.22-1W J
R909 87-A00-440-050 RES,220-1/2W J RP
R910 87-A00-440-050 RES,220-1/2W J RP
R911 87-A00-440-050 RES,220-1/2W J RP
R912 87-A00-440-050 RES,220-1/2W J RP
R913 87-A00-527-080 RES,10-1/4W J NAT
R914 87-A00-527-080 RES,10-1/4W J NAT
R915 87-A00-527-080 RES,10-1/4W J NAT
R916 87-A00-527-080 RES,10-1/4W J NAT
R941 87-A00-527-080 RES,10-1/4W J NAT
R942 87-A00-527-080 RES,10-1/4W J NAT
R945 87-A00-527-080 RES,10-1/4W J NAT
TH201 87-A91-081-080 C-THMS,100K-K 20P
TH202 87-A91-081-080 C-THMS,100K-K 20P
W101 8Z-SP1-627-010 F-CABLE,7P 2.5 280MM
W101 8Z-SP1-627-010 F-CABLE,7P 2.5 280MM
W601 88-906-301-110 FF-CABLE,6P-1.25
W906 88-910-071-110 FF-CABLE, 10P 1.25 70MM
W907 88-911-121-110 FF-CABLE,11P 1.25
WH102 87-A90-460-010 HLDR,WIRE 2.5-7P
FRONT C.B
C101 87-010-196-080 CHIP CAPACITOR,0.1-25
C201 87-010-192-080 C-CAP,S 0.022-50 F
C202 87-010-498-040 CAP,E 10-16 GAS
C203 87-016-081-080 C-CAP,S 0.1-16 RK
C204 87-010-981-040 CAP,E 22-35 5L SRE
C205 87-010-194-080 CAP, CHIP 0.047
C206 87-010-405-040 CAP,E 10-50
C207 87-010-194-080 CAP, CHIP 0.047
C208 87-A10-189-040 CAP,E 220-10
C209 87-010-071-040 CAP,E 1-50 M 5L SRE
C211 87-012-140-080 CAP 470P
C220 87-016-669-080 C-CAP,S 0.1-25 K B
C221 87-016-669-080 C-CAP,S 0.1-25 K B
C222 87-010-401-040 CAP,E 1-50 SME
C223 87-010-196-080 CHIP CAPACITOR,0.1-25
C224 87-010-196-080 CHIP CAPACITOR,0.1-25
C241 87-010-178-080 CHIP CAP 1000P
C242 87-010-317-080 C-CAP,S 39P-50 CH
C243 87-010-314-080 C-CAP,S 22P-50V
C244 87-010-316-080 C-CAP,S 33P-50 CH
C247 87-016-669-080 C-CAP,S 0.1-25 K B
C248 87-010-192-080 C-CAP,S 0.022-50 F
C251 87-010-197-080 CAP, CHIP 0.01 DM
C252 87-010-197-080 CAP, CHIP 0.01 DM
C253 87-A10-189-040 CAP,E 220-10
C254 87-010-197-080 CAP, CHIP 0.01 DM
C255 87-018-134-080 CAPACITOR,TC-U 0.01-16
C301 87-010-404-040 CAP,E 4.7-50 SME
C302 87-010-404-040 CAP,E 4.7-50 SME
C340 87-010-175-080 CAP 560P
C341 87-010-175-080 CAP 560P
C342 87-010-175-080 CAP 560P
C343 87-010-175-080 CAP 560P
C344 87-010-175-080 CAP 560P
C345 87-010-175-080 CAP 560P
C346 87-010-175-080 CAP 560P
C347 87-010-175-080 CAP 560P
C348 87-010-175-080 CAP 560P
C349 87-010-175-080 CAP 560P
C601 87-010-405-040 CAP,E 10-50
C602 87-010-176-080 C-CAP,S 680P-50 SL
C603 87-010-186-080 CAP,CHIP 4700P
C604 87-010-166-080 C-CAP,S 100P-50 SL
C605 87-010-321-080 CHIP CAPACITOR,82P(J)
C606 87-010-490-040 CAP, ELECT 0.1-50
C608 87-010-166-080 C-CAP,S 100P-50 SL
C609 87-010-545-040 CAP,E 0.22-50 SME
C610 87-010-177-080 C-CAP,S 820P-50 SL
C611 87-010-981-040 CAP,E 22-35 5L SRE
C614 87-010-248-040 CAP,E 220-10 SME
C615 87-010-498-040 CAP,E 10-16 GAS
C619 87-016-526-080 C-CAP,S 0.47-16 BK
C801 87-010-170-080 S CHIP SL 220P(K)
C802 87-010-176-080 C-CAP,S 680P-50 SL
C803 87-010-187-080 CAP CHIP S5600P
C804 87-010-213-080 C-CAP,S 0.015-50 B
C806 87-010-494-040 CAP,E 1-50 GAS
C807 87-010-196-080 CHIP CAPACITOR,0.1-25
C809 87-012-155-080 C-CAP 180P-50CH
C810 87-010-264-040 CAP,E 100-10 5L
C811 87-010-552-040 CAP,E 22-16 GAS
C812 87-010-560-040 CAP,E 10-50 GAS
C821 87-010-318-080 C-CAP,S 47P-50 CH
C822 87-010-318-080 C-CAP,S 47P-50 CH
C823 87-010-318-080 C-CAP,S 47P-50 CH
C824 87-010-196-080 CHIP CAPACITOR,0.1-25
CN101 87-099-720-010 CONN,30P TYK-B(P)
CN601 87-099-199-010 CONN,6P 6216 H
FB101 87-008-372-080 FILTER, EMI BL OIRNI
FB601 87-008-372-080 FILTER, EMI BL OIRNI
FL301 8Z-SP1-617-010 FL,10-BT-218GNK
J601 87-A60-651-010 JACK,3.5MONO
J602 87-A60-651-010 JACK,3.5MONO
L101 87-005-130-080 COIL,10UH
L201 87-003-152-080 COIL, 100UH
!
!
All manuals and user guides at all-guides.com

– 9 –
DESCRIPTIONREF. NO. KANRI
NO.
PART NO. DESCRIPTIONREF. NO. KANRI
NO.
PART NO.
L801 87-A50-093-010 COIL,CLOCK 5.76MHZ
L802 87-003-102-080 COIL, 10UH
LED201 87-A40-589-040 LED,SLR-56VCT31 RED
LED301 87-A40-619-040 LED,SLR-56PT-T31-W GRN
LED302 87-A40-619-040 LED,SLR-56PT-T31-W GRN
LED303 87-A40-619-040 LED,SLR-56PT-T31-W GRN
LED304 87-A40-619-040 LED,SLR-56PT-T31-W GRN
LED305 87-A40-619-040 LED,SLR-56PT-T31-W GRN
LED306 87-A40-606-040 LED,SLR-332VC
LED307 87-A40-606-040 LED,SLR-332VC
LED308 87-A40-606-040 LED,SLR-332VC
LED309 87-A40-606-040 LED,SLR-332VC
LED310 87-A40-606-040 LED,SLR-332VC
S301 87-A90-095-080 SW,TACT EVQ11G04M
S302 87-A90-095-080 SW,TACT EVQ11G04M
S303 87-A90-095-080 SW,TACT EVQ11G04M
S304 87-A90-095-080 SW,TACT EVQ11G04M
S305 87-A90-095-080 SW,TACT EVQ11G04M
S306 87-A90-095-080 SW,TACT EVQ11G04M
S307 87-A90-095-080 SW,TACT EVQ11G04M
S308 87-A90-095-080 SW,TACT EVQ11G04M
S309 87-A90-095-080 SW,TACT EVQ11G04M
S310 87-A90-095-080 SW,TACT EVQ11G04M
S311 87-A90-095-080 SW,TACT EVQ11G04M
S312 87-A90-095-080 SW,TACT EVQ11G04M
S313 87-A90-095-080 SW,TACT EVQ11G04M
S314 87-A90-095-080 SW,TACT EVQ11G04M
S315 87-A90-095-080 SW,TACT EVQ11G04M
SW201 87-A91-342-010 SW,RTRY EC16B24104W/O D L20
X201 87-A70-075-080 VIB,CER 4.19MHZ CRHF
TUNER C.B
C701 87-010-260-080 CAP, ELECT 47-25V
C702 87-010-404-080 CAP, ELECT 4.7-50V
C703 87-012-286-080 CAP, U 0.01-25
C704 87-012-286-080 CAP, U 0.01-25
C709 87-012-195-080 C-CAP,U 100P-50CH
C711 87-010-263-080 CAP, ELECT 100-10V
C712 87-010-196-080 CHIP CAPACITOR,0.1-25
C713 87-012-286-080 CAP, U 0.01-25
C714 87-012-286-080 CAP, U 0.01-25
C717 87-012-286-080 CAP, U 0.01-25
C719 87-012-286-080 CAP, U 0.01-25
C720 87-012-195-080 C-CAP,U 100P-50CH
C721 87-012-176-080 CAP 15P
C722 87-012-176-080 CAP 15P
C723 87-012-274-080 CHIP CAP,U 1000P-50B
C725 87-012-274-080 CHIP CAP,U 1000P-50B
C727 87-010-196-080 CHIP CAPACITOR,0.1-25
C728 87-010-248-080 CAP, ELECT 220-10V
C755 87-012-286-080 CAP, U 0.01-25
C756 87-012-286-080 CAP, U 0.01-25
C757 87-012-188-080 C-CAP,U 47P-50 CH
C758 87-012-167-080 C-CAP,U 5P-50 CH
C761 87-010-196-080 CHIP CAPACITOR,0.1-25
C762 87-012-286-080 CAP, U 0.01-25
C763 87-010-829-080 CAP, U 0.047-16
C764 87-012-337-080 C-CAP,U 56P-50 CH
C765 87-012-286-080 CAP, U 0.01-25
C766 87-012-286-080 CAP, U 0.01-25
C768 87-012-286-080 CAP, U 0.01-25
C769 87-010-260-080 CAP, ELECT 47-25V
C770 87-010-829-080 CAP, U 0.047-16
C771 87-010-407-080 CAP, ELECT 33-50V
C772 87-010-829-080 CAP, U 0.047-16
C773 87-015-785-080 CHIP CAPACITOR, 0.1FZ-25Z
C774 87-010-263-080 CAP, ELECT 100-10V
C775 87-010-404-080 CAP, ELECT 4.7-50V
C777 87-010-400-080 CAP, ELECT 0.47-50V
C778 87-010-401-080 CAP, ELECT 1-50V
C779 87-010-401-080 CAP, ELECT 1-50V
C780 87-010-196-080 CHIP CAPACITOR,0.1-25
C781 87-010-405-080 CAP, ELECT 10-50V
C782 87-010-405-080 CAP, ELECT 10-50V
C783 87-012-286-080 CAP, U 0.01-25
C784 87-012-286-080 CAP, U 0.01-25
C785 87-010-805-080 CAP, S 1-16
C786 87-010-805-080 CAP, S 1-16
C787 87-012-280-080 CAP, U 3300P-50
C788 87-012-280-080 CAP, U 3300P-50
C789 87-012-275-080 C-CAP,U 1200P-50 B
C790 87-012-275-080 C-CAP,U 1200P-50 B
C791 87-010-405-080 CAP, ELECT 10-50V
C793 87-012-273-080 C-CAP,U 820P-50 B
C794 87-010-406-080 CAP, ELECT 22-50
C795 87-A10-504-080 C-CAP,U 0.047-16 K B
C796 87-010-403-080 CAP, ELECT 3.3-50V
C797 87-012-276-080 CAP, CHIP SS 1500 PBK
C798 87-012-276-080 CAP, CHIP SS 1500 PBK
C799 87-010-829-080 CAP, U 0.047-16
C812 87-012-286-080 CAP, U 0.01-25
C813 87-010-196-080 CHIP CAPACITOR,0.1-25
C814 87-012-286-080 CAP, U 0.01-25
C819 87-010-197-080 CAP, CHIP 0.01 DM
C820 87-010-260-080 CAP, ELECT 47-25V
C821 87-012-286-080 CAP, U 0.01-25
C822 87-012-286-080 CAP, U 0.01-25
C823 87-012-286-080 CAP, U 0.01-25
C828 87-010-196-080 CHIP CAPACITOR,0.1-25
C829 87-010-196-080 CHIP CAPACITOR,0.1-25
C940 87-012-286-080 CAP, U 0.01-25
C941 87-012-182-080 C-CAP,U 27P-50 CH
C943 87-012-286-080 CAP, U 0.01-25
C944 87-010-575-080 C-CAP,S 560P-50 UJ
C945 87-012-286-080 CAP, U 0.01-25
C947 87-012-286-080 CAP, U 0.01-25
C950 87-A10-913-080 C-CAP, 4700P-50 J CH
C952 87-012-286-080 CAP, U 0.01-25
C953 87-012-286-080 CAP, U 0.01-25
C954 87-010-400-080 CAP, ELECT 0.47-50V
C956 87-010-263-080 CAP, ELECT 100-10V
C959 87-010-196-080 CHIP CAPACITOR,0.1-25
C960 87-010-196-080 CHIP CAPACITOR,0.1-25
C962 87-010-401-080 CAP, ELECT 1-50V
C964 87-012-170-080 C-CAP,U 8P-50 CH
CF801 87-008-261-010 FILTER, SFE10.7MA5-A
CF802 87-008-261-010 FILTER, SFE10.7MA5-A
CN601 87-099-029-010 CONN,12P 6216H
FFE801 A8-8ZA-194-030 8ZA-1 FEMUNM
J801 87-A60-657-010 TERMINAL,4P HSP-154V5-02
J940 81-754-629-010 CONNECTOR, 2P
L771 87-A50-266-010 COIL,FM DET-2N(TOK)
L772 87-A90-052-010 FLTR,CFMT-450A(TOK)
L781 87-005-847-080 COIL,2.2UH(CECS)
L791 87-A50-027-010 COIL,1 POLE MPX(TOK)
L792 87-A50-027-010 COIL,1 POLE MPX(TOK)
L832 87-005-847-080 COIL,2.2UH(CECS)
L941 87-A50-022-010 COIL,ANT SW(COI)
L942 87-A50-173-010 COIL,OSC SW-N(COI)
L943 87-005-372-080 COIL S 1MHM
L944 87-A50-159-010 COIL,10MH K C2B
L981 88-NF8-625-110 COIL,AM PACK3N(TOK)
TC941 87-A91-657-010 TRIMMER,20P 4.0X4.5 ECRL
TC943 87-A91-658-010 TRIMMER,30P 4.0X4.5 ECRL
X721 87-A70-061-010 VIB,XTAL 4.500MHZ CSA-309
X771 87-030-354-010 VIB,CF BFU 450C
CONN 10P C.B
All manuals and user guides at all-guides.com

– 10 –
DESCRIPTIONREF. NO. KANRI
NO.
PART NO. DESCRIPTIONREF. NO. KANRI
NO.
PART NO.
!
!
!
!
!
C190 87-010-196-080 CHIP CAPACITOR,0.1-25
CN904 87-A60-575-010 CONN,10P H 52303
CN905 87-099-198-010 CONN,10P 6216 V
SUB TRANS C.B
C138 87-010-387-080 CAP,E 470-25 SME
C140 87-A10-480-090 CAP,CER 4700P-250 M E KH
C141 87-A10-480-090 CAP,CER 4700P-250 M E KH
CN102 8Z-SP1-619-110 CONN ASSY,4P
PT102 8A-NF8-663-010 PT,SUB ANF-8 (H)
RY101 87-A91-281-010 RELAY,AC DC12V OSA-SS-212DM5
T101 87-A60-317-010 TERMINAL, 1P MSC
T102 87-A60-317-010 TERMINAL, 1P MSC
AC1 H C.B
PT101 88-SPM-602-010 PT,HE
AC1 SW C.B
S101 87-036-173-010 SW,SL 2-2-4 SDKG(*)
AC2 C.B
PR101 87-A90-195-080 PROTECTOR 7A 60V491
PR102 87-A90-195-080 PROTECTOR 7A 60V491
PR103 87-026-682-080 PROTECTOR,10A 60V491
PR104 87-026-682-080 PROTECTOR,10A 60V491
PR105 87-026-681-080 PROTECTOR,5A 60V 491
PR106 87-026-681-080 PROTECTOR,5A 60V 491
WH101 87-A90-460-010 HLDR,WIRE 2.5-7P
VM C.B
PRO LOGIC C.B
C801 87-010-176-080 C-CAP,S 680P-50 SL
C802 87-010-176-080 C-CAP,S 680P-50 SL
C803 87-010-958-080 CHIP -CAP,S 0.01-25BJ
C804 87-010-958-080 CHIP -CAP,S 0.01-25BJ
C805 87-010-958-080 CHIP -CAP,S 0.01-25BJ
C806 87-010-958-080 CHIP -CAP,S 0.01-25BJ
C807 87-015-695-080 CAP,E 1-50 7L
C808 87-015-695-080 CAP,E 1-50 7L
C809 87-010-196-080 CHIP CAPACITOR,0.1-25
C810 87-010-060-080 ELECTROLYTIC 100-16V
C811 87-015-696-080 CAP,E 2.2-50 7L
C812 87-015-696-080 CAP,E 2.2-50 7L
C813 87-015-695-080 CAP,E 1-50 7L
C814 87-015-695-080 CAP,E 1-50 7L
C815 87-015-693-080 CAP,E 0.33-50 7L
C816 87-015-693-080 CAP,E 0.33-50 7L
C817 87-010-754-080 CAP,E220-10 SRA 7L
C818 87-A11-985-080 CAP,E 4.7-35 K 7L
C819 87-A10-800-080 C-CAP,S 6800P-16 J B CM
C820 87-015-680-080 CAP,E 47-10 7L
C821 87-010-196-080 CHIP CAPACITOR,0.1-25
C822 87-A10-804-080 C-CAP,S 0.1-25 J B
C823 87-A10-800-080 C-CAP,S 6800P-16 J B CM
C824 87-015-680-080 CAP,E 47-10 7L
C825 87-010-196-080 CHIP CAPACITOR,0.1-25
C829 87-015-691-080 CAP,E 0.1-50 7L
C830 87-015-693-080 CAP,E 0.33-50 7L
C831 87-010-971-080 C-CAP,S 4700P-50 B J
C832 87-012-349-080 C-CAP,S 1000P-50 CH
C837 87-010-971-080 C-CAP,S 4700P-50 B J
C838 87-012-349-080 C-CAP,S 1000P-50 CH
C839 87-015-695-080 CAP,E 1-50 7L
C840 87-015-695-080 CAP,E 1-50 7L
C841 87-A10-799-080 C-CAP,S 5600P-16 J B CM
C842 87-A10-802-080 C-CAP,S 0.047-16 J B CM
C843 87-A10-229-080 C-CAP,S 0.68-10 K W5
C844 87-012-393-080 C-CAP,S 0.22-16 R K
C845 87-012-393-080 C-CAP,S 0.22-16 R K
C846 87-015-688-080 CAP,E 4.7-35 7L
C847 87-015-688-080 CAP,E 4.7-35 7L
C848 87-012-393-080 C-CAP,S 0.22-16 R K
C849 87-012-393-080 C-CAP,S 0.22-16 R K
C850 87-016-081-080 C-CAP,S 0.1-16 RK
C851 87-A10-802-080 C-CAP,S 0.047-16 J B CM
C852 87-A10-802-080 C-CAP,S 0.047-16 J B CM
C853 87-016-081-080 C-CAP,S 0.1-16 RK
C854 87-016-081-080 C-CAP,S 0.1-16 RK
C855 87-A10-801-080 C-CAP,S 0.022-16 J B CM
C856 87-A10-801-080 C-CAP,S 0.022-16 J B CM
C857 87-016-081-080 C-CAP,S 0.1-16 RK
C858 87-010-754-080 CAP,E220-10 SRA 7L
C861 87-010-196-080 CHIP CAPACITOR,0.1-25
C863 87-010-264-080 CAP,E 100-10 5L
C865 87-016-460-080 C-CAP,S 0.22-16 B
C866 87-010-194-080 CAP, CHIP 0.047
C867 87-A10-201-080 C-CAP,S0.33-16 KB
C868 87-A10-060-080 C-CAP,S 0.18-16 K B
C873 87-015-696-080 CAP,E 2.2-50 7L
C874 87-015-696-080 CAP,E 2.2-50 7L
C876 87-015-699-080 CAP,E 10-50 7L
C877 87-015-677-080 CAP,E 100-6.3 7L
C878 87-015-695-080 CAP,E 1-50 7L
C879 87-010-178-080 CHIP CAP 1000P
C880 87-010-178-080 CHIP CAP 1000P
C881 87-010-177-080 C-CAP,S 820P-50 SL
C882 87-010-177-080 C-CAP,S 820P-50 SL
C883 87-015-699-080 CAP,E 10-50 7L
C890 87-012-358-080 C-CAP,S 0.47-10 F Z
C891 87-015-698-080 CAP,E 4.7-50 7L
C892 87-015-698-080 CAP,E 4.7-50 7L
C893 87-015-695-080 CAP,E 1-50 7L
C894 87-010-264-080 CAP,E 100-10 5L
C895 87-010-195-080 C-CAP,S 0.068-25 F
C896 87-010-060-080 ELECTROLYTIC 100-16V
CN401 87-099-559-010 CONN,13P TUC-P13X-B1
CN402 87-099-557-010 CONN,11P TUC-P11X-B1
R807 87-022-214-080 C-RES S100K-1/10WF
!
!
!
!
!
!
!
!
!
All manuals and user guides at all-guides.com

– 11 –
TRANSISTOR ILLUSTRATION (MX-NDVH2450)
E C B E C B
CC5551
CSD1489
KTA1266
KTC3198
2SA1296
E C B
B C E
2SB1344
2SB1370
2SB1625
2SD2494
2SD2025
2SC4115
B C E
G D S
2SK3053
S
G
D
2SK2158
E
B
C
CMBT5551
CSD1306
DTA143EK
RN1410
RT1N141C
RT1N144C
2SA1235
2SA1514
2SC2714
2SC3052
2SC3326
2SD1306
E C B
DTC114ES
88
A
Resistor Code
Chip Resistor Part Coding
Figure
Value of resistor
Chip resistor
Wattage Type Tolerance
1/16W
1/10W
1/8W
1608
2125
3216
5%
5%
5%
CJ
CJ
CJ
Form
LW t
1.6 0.8 0.45
2 1.25 0.45
3.2 1.6
108
118
128
: A
: A
CHIP RESISTOR PART CODE
0.55
Resistor Code
Dimensions (mm)
Symbol
1/16W 1005 5% CJ
1.0 0.5 0.35 104
Lt
W
G
D
S
2SK360
All manuals and user guides at all-guides.com
all-guides.com

32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
12
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
WIRING 1 (MAIN/VM/CONN 10P: MX-NDVH2450)
Z
All manuals and user guides at all-guides.com

– 13 –
SCHEMATIC DIAGRAM – 1 (MAIN / VM / CONN 10P : MX-NDVH2450)
All manuals and user guides at all-guides.com

32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 1110 987654321
– 14 –
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
WIRING – 2 (FRONT : MX-NDVH2450)
All manuals and user guides at all-guides.com

– 15 –
SCHEMATIC DIAGRAM – 2 (FRONT : MX-NDVH2450 )
All manuals and user guides at all-guides.com

151413121110987654321
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
16
WIRING 3 (TUNER : MX-NDVH2450)
TP8
*
TP9
*
TP8 = LCH
TP9 = RCH
*
*
All manuals and user guides at all-guides.com
all-guides.com

– 17 –
SCHEMATIC DIAGRAM – 3 (TUNER : MX-NDVH2450 )
All manuals and user guides at all-guides.com

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
– 18 –
WIRING – 4 (SUB TRANS / AC1 H / AC1 SW / AC2 :MX-NDVH2450)
All manuals and user guides at all-guides.com

– 19 –
SCHEMATIC DIAGRAM – 4 (AC1 / SUB TRANS / AC2 / AC1 SW : MX-NDVH2450)
All manuals and user guides at all-guides.com

15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
– 20 –
WIRING – 5(PRO LOGIC :MX-NDVH2450)
All manuals and user guides at all-guides.com
Other manuals for XR-DVH2450
1
Table of contents
Other Aiwa Stereo System manuals
