Akai MPC 2500 User manual

SPECIFICATION
SERVICE MANUAL
MODEL: MPC2500
Inputs/Outputs
Record input (L and R) / 1/4-inch stereo phone x 2, balanced -40dBu,
input impedance 11k ohms;Max. Input level +10dBu
Digital input / RCA-pin x 1 S/PDIF
Stereo output (L and R) / 1/4-inch phone x 2 balanced +11dBu, output
impedance 1k Ohms,
Max. output level +22dBu
4 individual outputs / 1/4-inch phone x 4 balanced +11dBu, output
impedance 1k Ohms,
Max. output level +22dBu
Phones output / 1/4-inch stereo phone x 1, 200mW / 100 ohms
Digital output / RCA-pin x 1 S/PDIF
MIDI inputs / 5-pin DIN x 2
MIDI outputs /5-pin DIN x 4
USB / Slave connector x 1, USB MASS STORAGE CLASS support
(You need Windows 2000/Me/XP or later version, or MacOS 9.x/10.x
or later version. )
Footswitches / 1/4-inch phone x 2
Standard accessories
Standard accessories / 32MB Compact Flash card, Power cable,
Operator's manual
Options
EXM128 / 128MB expansion memory card
Data Compatibility
MPC1000 / SEQ, WAV, PGM
MPC2000/2000XL / SEQ, WAV, SND, PGM (Most parameters of
PGM file can be loaded.)
MPC4000 / SEQ, WAV, PGM (DRUM program only. Only note assign
and tune are loaded.)
MPC3000 / SND (THRU Computer)
Z4/Z8 / WAV only
S5000/6000 / WAV only (THRU Computer)
S1000/3000 / No compatibility
General
Display / 240 x 64 dot graphic LCD w/back light
Memory card slot / Compact Flash (The size of the compact flash card
that MPC2500 can handle is from32MB to 2GB)
Dimentions (W x H x D) / 415 x 93.5(MAX 139) x 332.9(Max 334)
Weight / 6.15kg
Power reqirement / 21W
Sound generator
Sampling rate / 44.1kHz
Memory capacity / 16MB standard (11.5MB for sound memory),
expandable to 128MB
Recording time / 136sec. (16MB, MONO), 24m28sec. (128MB,
MONO)
Memory expansion slot / 1 x for optional EXM128
Data format / 16-bit linear
Polyphony / 32
Dynamic filtering / 2 x 2-pole filter per voice
Filter type / Low pass, Band pass, High pass
Preset sound memory / 5MB
Number of programs / 24
Effects
Effects / 2 stereo effects and Master effect
Effect type / Chorus, Flanger, Bit grunger, 4 band EQ, Compressor,
Phase shifter, Tremolo, Flying
pan, Reverb, Delay
Master effect: 4 band EQ, Compressor
Sequencer
Maximum events / 100,000 notes
Resolution 96 / parts per 1/4-note
Sequences / 99
Tracks per sequence / 64
MIDI output channels / 64 (16 channels x 4 outputs)
Song mode / 20 songs, 250 steps per song
Drum pad 16 / (velocity and pressure sensitive)
Drum pad banks / 4
Sync mode / MIDI clock

DISASSEMBLY PROCEDURES

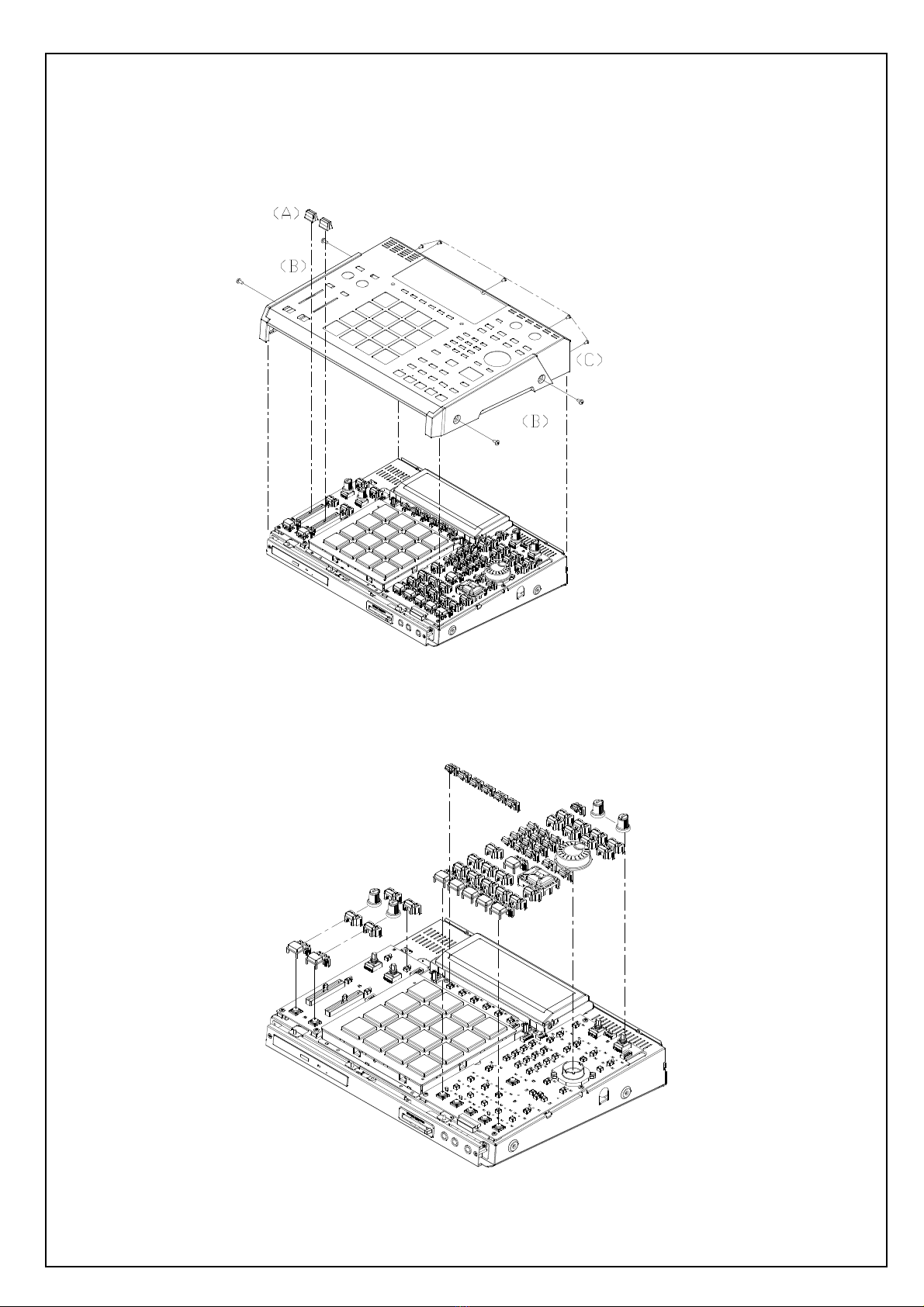

1. DISASSEMBLE THE PANEL TOP .
(A) REMOVE 2 PCS KNOB FROM PANEL TOP .
(B) REMOVE 4 PCS SCREWS FROM PANEL SIDE (R) (L)
(C) REMOVE 5 PCS SCREWS FROM PANEL TOP .
(Fig1)
2.DISASSEMBLE THE KNOB VOL PART
BUTTON PUSH .
(Fig 2)

3. DISASSEMBLE (A)(B)(C) PCB ASS’Y .
(A) REMOVE 6 PCS KNOB FROM SCREWS FROM PCB .
(B) REMOVE 3 PCS SCREWS FROM PCB .
(C) REMOVE 2 PCS SCREWS FROM PCB .
(Fig.3)
4.DISASSEMBLE THE PAD ASS’Y.
(A) REMOVE 6 PCS SCREWS FROM THE HOLDER PAD .
(B) REMOVE 2 PCS SCREWS FROM THE HOLDER PAD .
(Fig.4)

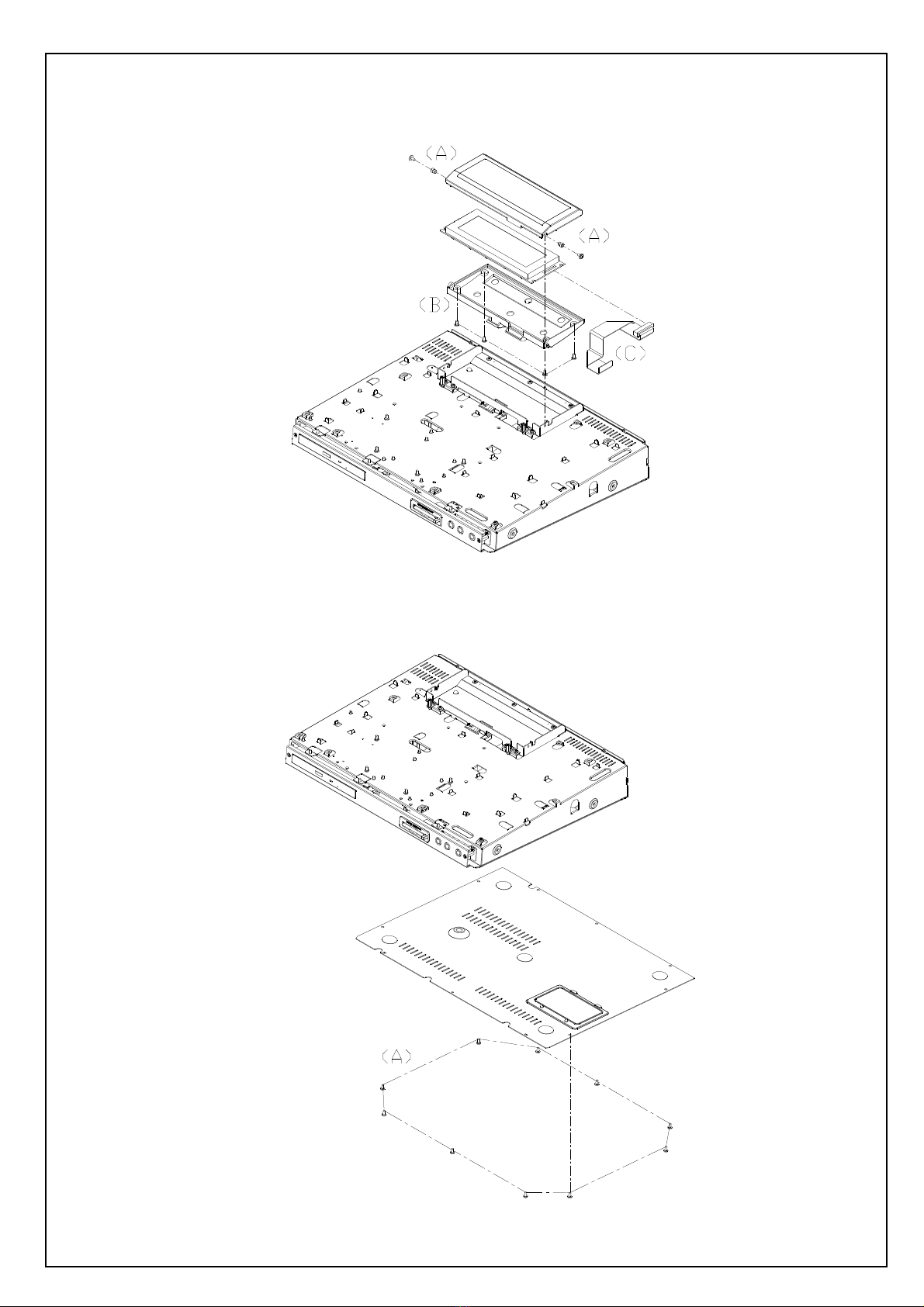

5.DISASSEMBLE PANEL LCD ASS’Y .
(A)
REMOVE
2 PCS SCREWS
AND
2 PCS
PUSH PANEL LCDS .
(B) REMOVE 4 PCS SCREWS FROM PANEL LCD BOTTON .
(C)
REMOVE THE CONNECTOR .
(Fig.5)
6.DISASSEMBLE THE COVER BOTTOM .
(A) REMOVE 10 PCS SCREWS FROM COVER BOTTOM .
(Fig.6)

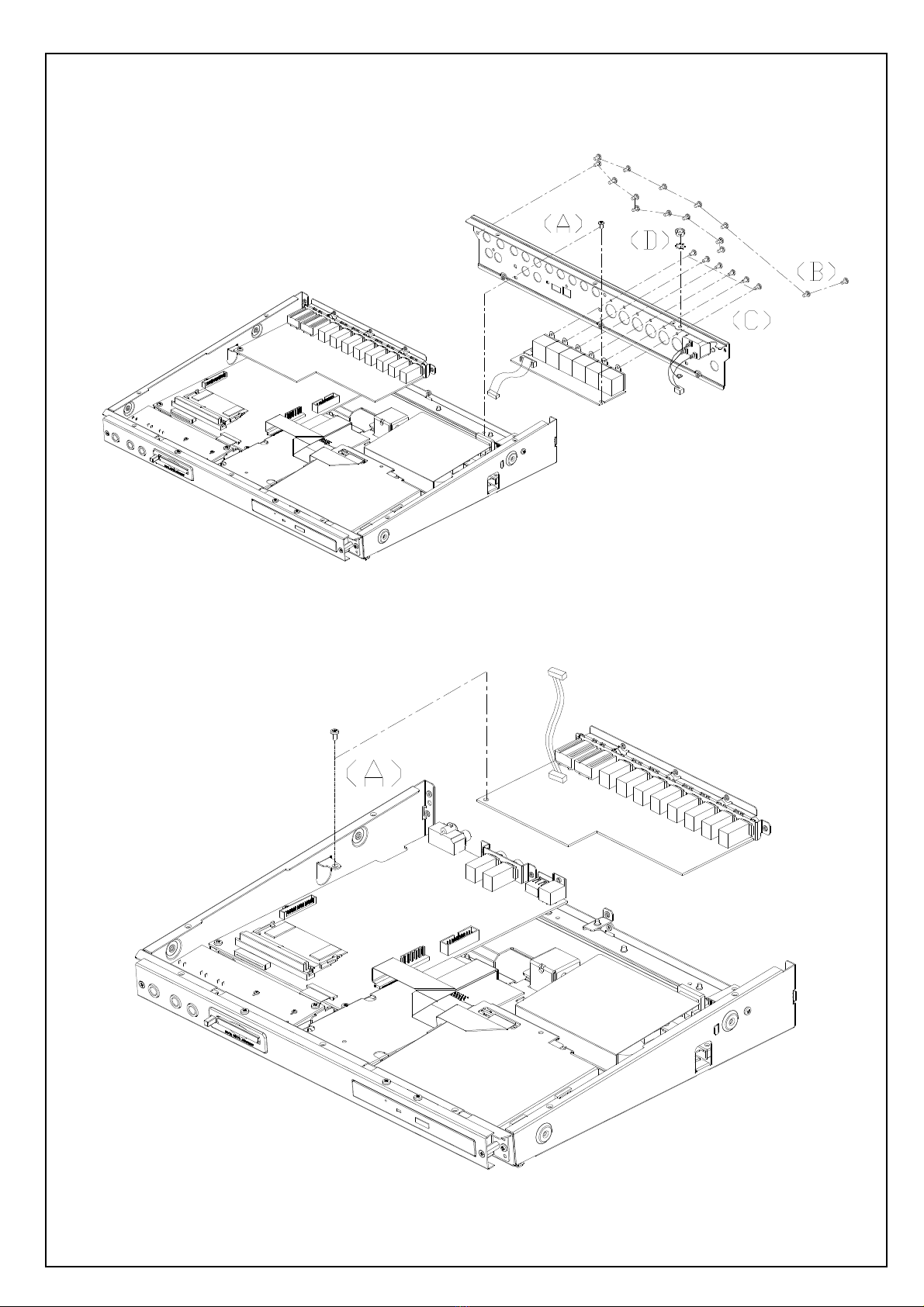

7.DISASSEMBLE THE PCB ASS’Y .
(A)REMOVE 1 PC SCREW FROM PCB .
(B)REMOVE 15 PCS SCREWS FROM THE REAR PANEL .
(C)REMOVE 6 PCS SCREWS FROM THE REAR PANEL .
(Fig.7)
8.DISASSEMBLE THE PCB ASS’Y .
(A)REMOVE 1 PC SCREW FROM .
(Fig.8)

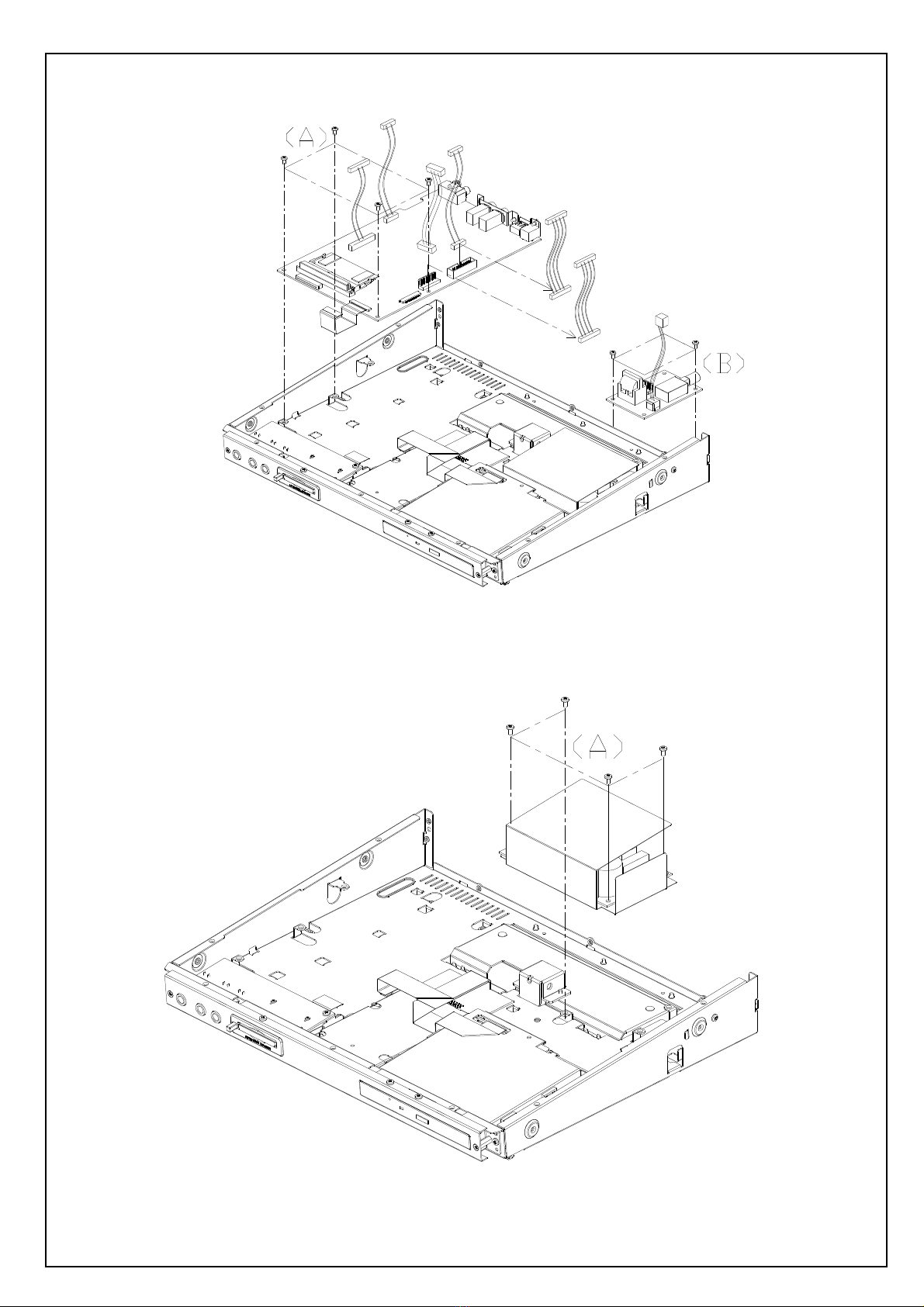

9.DISASSEMBLE THE PCB ASS’Y .
(A)REMOVE 4 PCS SCREWS AND DISASSEMBLE THE CONNECTOR .
(B)REMOVE 2 PCS SCREWS FROM THE CHASSIS MAIN AND DISASSEMBLE THE CONNECTOR .
(Fig.9)
10.DISASSEMBLE THE PCB ASS’Y .
(A)REMOVE 4 PCS SCREWS FROM THE CHASSIS MAIN .
(Fig.10)

11.DISASSEMBLE THE PCB ASS’Y .
(A)REMOVE 1 PC SCREW AND 3 PCS NUTS FROM HOLDER HP.
(B)REMOVE 4 PCS SCREWS FROM THE COVER FORNT .
(Fig.11)
12.DISASSEMBLE THE PCB ASS’Y .
(A)REMOVE 4 PCS SCREWS FROM THE HOLDER CD .
(B)REMOVE 4 PCS SCREWS AND 4 PCS GUIDE CD .
(C)DISSEMBLE THE CONNETTOR .
(Fig.12)

13.DISASSEMBLE THE PCB ASS’Y .
(A)REMOVE 5 PCS SCREWS FROM THE HOLDER HD .
(B)REMOVE 2 PCS SCREWS FROM THE PCB .
(C)DISSASSEMBLE THE CONNECTOR .
(Fig.13)


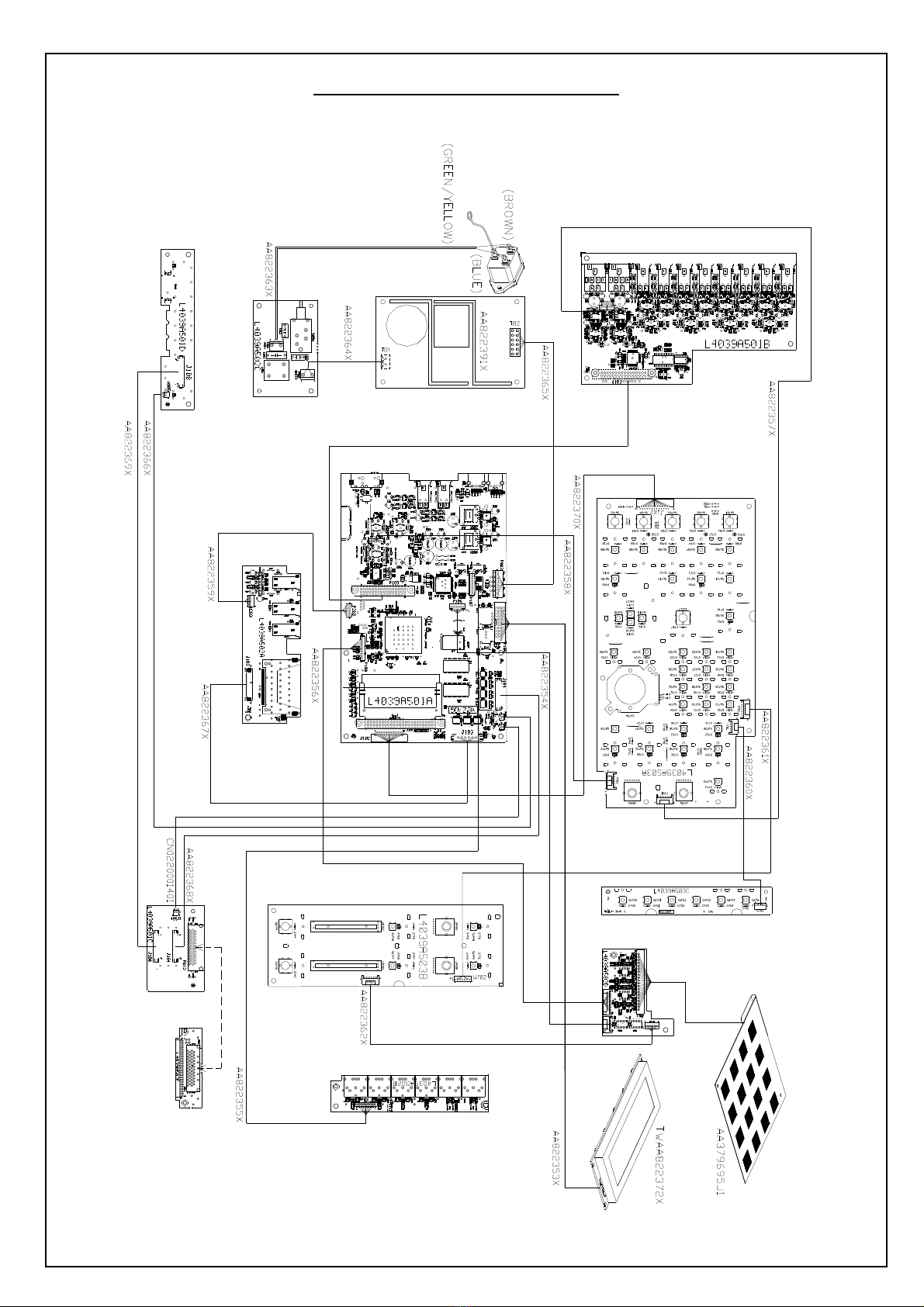

EXPLODE DIAGRAM
(US/EU/UK/JIS/AUS NZ)
EQUENCIAL NO EXPLODE DIAGRAM WILL BE MARKED ON REF.COLUMM OF BOM LIST

EXPLODE DIAGRAM
(US/EU/UK/JIS/AUS NZ)
EQUENCIAL NO EXPLODE DIAGRAM WILL BE MARKED ON REF.COLUMM OF BOM LIST

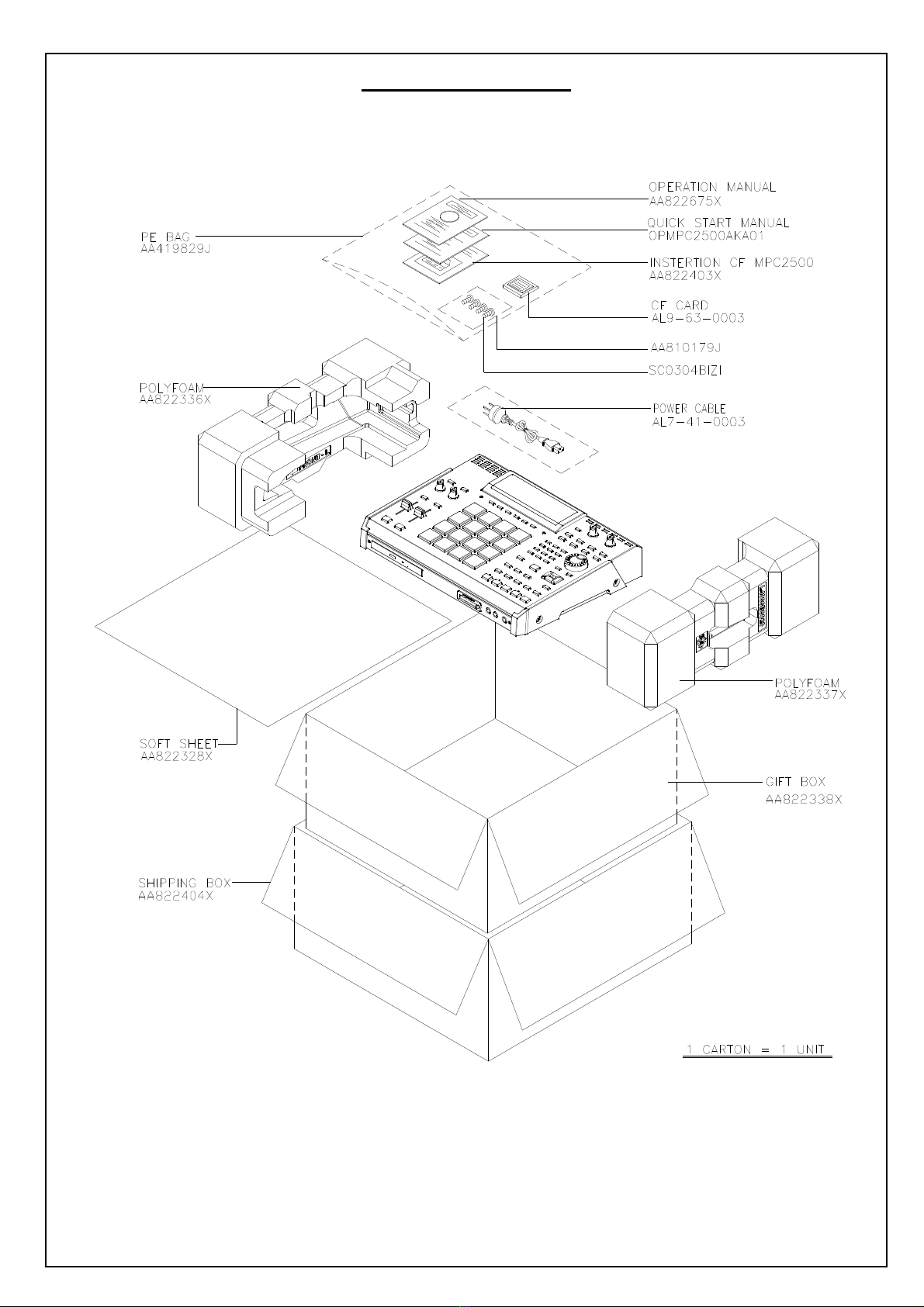

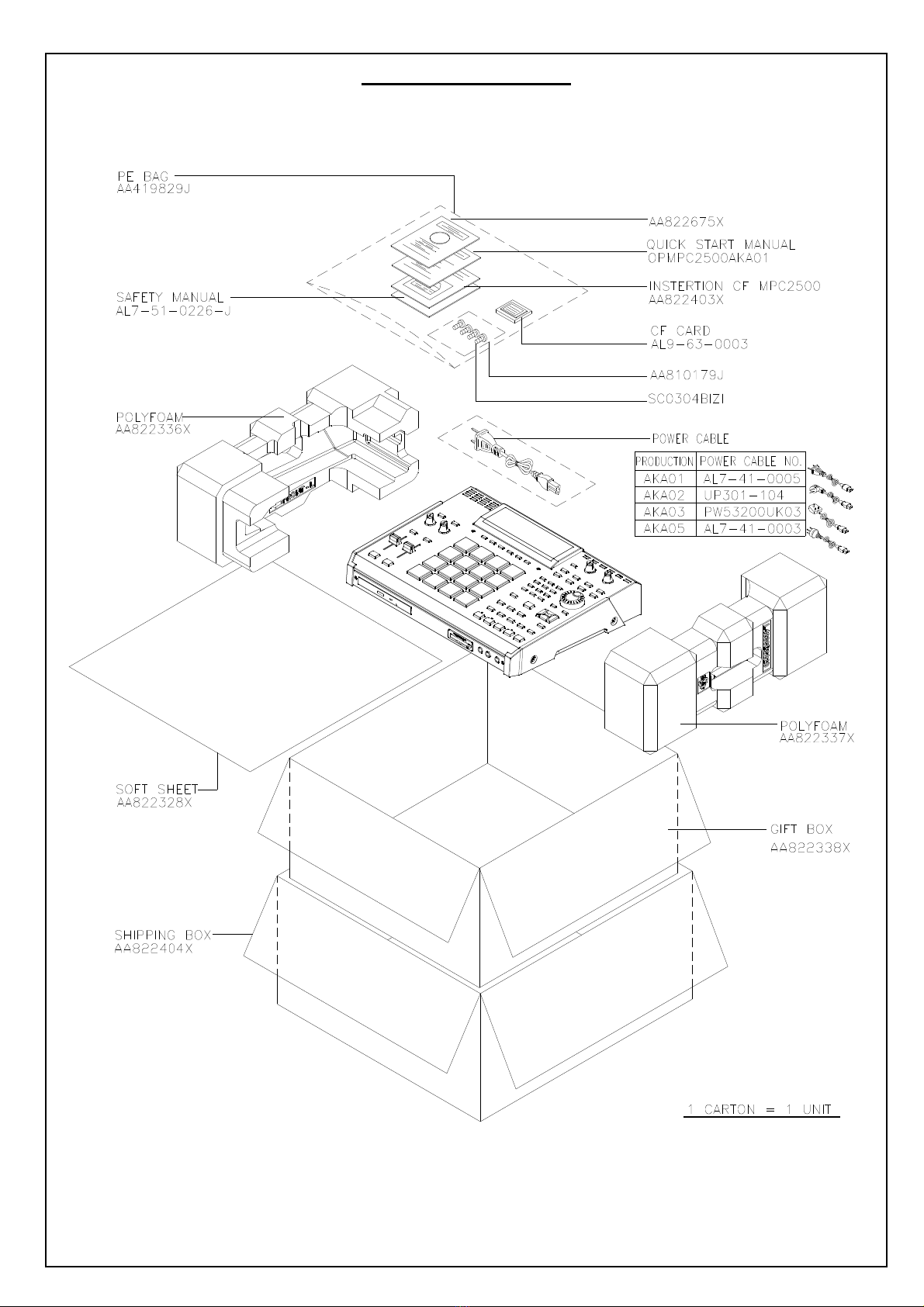

PACKING DIAGRAM
(US/EU/UK/AUS)

PACKING DIAGRAM
(JIS)

PACKING DIAGRAM
(NZ)

LEVEL
P/N DESCRIPTION
QTY
REF
0.1 AA822313X
KNOB VOL PART(19)
2
1
0.1 AA822298X
BUTTON PUSH M (A)
13
2
0.1 PT151060201
KNOB PRINTING
2
3
0.1 PT1510604
PUTTON PUSH B(6)
6
4
0.1 SC0408BSBIL
ST BID40X08STL BZN
4
5
0.1 AA822289X
PANEL SIDE (L)
1
6
0.1 PT150140201
WINDOW LCD PRINTING
1
7
0.1 TWAA822372X
LCD ASS'Y
1
8
0.1 PT153030101
PANEL LCD BOTTON
1
9
0.1 AA822295X
PLATE LCD BOTTOM
1
10
0.1 SC0306PBBI
SCREW
96
11
0.1 AA822286X
CUSHION RUBBER
2
12
0.1 AA822279X
BUSH PANEL LCD
2
14
0.1 AA822281X
SP TORSION LEVER
1
15
0.1 AA822277X
LEVER
1
16
0.1 AA822276X
HOLDER LEVER
1
17
0.1 AA820655X
PROP 1 F.SCREW L=27
1
18
0.1 MT153000202
PANEL TOP PRINTING
1
19
0.1 AA822401X
PAD TW-LG
1
20
0.1 AA379695J1
PC PAD SENSOR
1
21
0.1 AA821143X
SHEET FFC
1
22
0.1 AA822270X
HOLDER PAD
1
23
0.1 AA822330X
BUTTON PUSH (B)-7
11
24
0.1 PT151060301
KNOB PRINTING
1
26
0.1 NM1106120
VELVET CARPET
4
27
0.1 AA822299X
BUTTON PUSH M (B)
9
28
0.1 AA822333X
BUTTON PUSH B (7)
2
29
0.1 PT153000201
PANEL LCD
1
30
0.1 SC0308PBBI
SCREW
5
31
0.1 AA821800X
SHIELD LCD(1)
2
32
0.1 AA821801X
SHIELD LCD(2)
2
33
0.1 WS408604505B
WASHER
1
34
0.1 BAGL-40A
CLIP
2
35
0.1 AA822308X
KNOB VOL PART (17)
1
36
0.1 RU1304409
RUBBER
1
37
0.1 AA822331X
BUTTON PUSH (B)-8
10
38
0.1 AA810353J
LENS LED
3
39
0.1 AA822311X
KNOB VOL PART (18)
1
40
0.1 PT151060101
KNOB PRINTING
1
41
0.1 AA822329X
COVER SCREW
1
42
0.1 AA822287X
GUIDE CD
4
46
0.1 AA822283X
HOLDER CD
1
47
0.1 MT150290201
CD COVER PRINTING
1
49
0.1 AA822268X
CHASSIS MAIN
1
50
0.1 AA822278X
HOLDER FRONT
1
51
0.1 AA822280X
PROP M.SCREW L=15.1
2
52
0.1 AA822344X
LABEL BARCODE-B(A)
1
53
0.1 AA822275X
HOLDER MIDI
1
54
0.1 AA822391X
SW POWER SNP-9541-M1
1
56
0.1 AA822282X
SHEET INSULATION
1
57
0.1 AA822269X
COVER BOTTOM
1
59
0.1 AA822285X
HOLDER PCB
1
60
0.1 AA822273X
HOLDER HP
1
62
MPC2500AKAI BOM

0.1 AA822334X
PANEL SLOT (B)
1
63
0.1 MT150290101
COVER FRONT PRINTING
1
64
0.1 SC0306FIBI
SCREW CTS30X06STLBZN
2
65
0.1 SC0304BIZIL
SCREW BD30X04STL CMT
6
66
0.1 AA821794X
HOLDER OPTION HD
1
69
0.1 AA822008X
HOLDER HD
1
70
0.1 AA810525J
BUTTON POWER
1
71
0.1 SC0308WBBI
SCREW
2
72
0.1 TWAA358632J2
POWER BASE ASS'Y
1
73
0.1 MT152040102
REAR PANEL PRINTNG
1
74
0.1 NUT01040IIZL
N FRANGE 40STL CMT
1
75
0.1 SC0410BIBIL
SCREW
1
76
0.1 AA822272X
HOLDER ADDA
1
77
0.1 AA822274X
HOLDER JACK
1
79
0.1 SC2606RIBIL
SCREW
6
81
0.1 AL7-41-0005
CABLE POWER (01)
1
82
0.1 UP301-104
CABLE POWER (02)
1
82
0.1 PW53200UK03
CABLE POWER (03)
1
82
0.1 AA380905J
CABLE POWER (04)
1
82
0.1 AA405424J
CABLE POWER (04)
1
0.1 AL7-41-0003
CABLE POWER (05)
1
82
0.1 SC0308BIBIL
BID30X08STL BZN
1
84
0.1 SC0306WIZIL
PAN30X06STL CMT POLY WAVE
3
85
0.1 AA811571J
LABEL CAUTION
1
86
0.1 AA822124X
LABEL FCC-S
1
86
0.1 AA821799X
COVER MEMORY
1
88
0.1 AA812668J
FOOT B
5
89
0.1 AA822354X
WIRE ASSY L4039 W106 6P L=400
1
90
0.1 AA822356X
WIRE ASSY L4039 W109 10P L=450
1
91
0.1 AA822357X
WIRE ASSY L4039 W201 6P (RED)L
1
92
0.1 AA822358X
WIRE L4039 W202 6P(RED)L=80
1
93
0.1 AA822364X
WIWIRE L4039 W902 3P-2P L=70
1
95
0.1 AA822365X
WIRE L4039 W903 6P L=150
1
96
0.1 AA822367X
CORD FFC P0.50 L60 42P
1
97
0.1 AA822370X
CORD FFC P1.00 L100 26P
1
98
0.1 AA822368X
CORD FFC P0.50 L170 42P
1
99
0.1 AA822369X
CORD FFC P0.50 L220 42P
1
100
0.1 AA822290X
PANEL SIDE (R)
1
102
0.1 MT150430501
HOLDER LCD PRINTNG
1
103
0.1 AA821679X
SPACER SLIDE
2
104
0.1 BAMCBS-5P
PCB SUPPORE
10
107
0.1 LA67YH104
LABEL
1
108
0.1 AA822775X
EVA
1
109
0.1 SC0308FBBI
SCREW
1
3
..2 AA419829J
POLY BAG(O/M A-4)-2
1
..2 AA810179J
POLY BAG 0063X0100XR04
2
..2 AA822328X
SHEET POLY 900X900
1
..2 AA822336X
FOAMED PS (50 TIMES)
1
..2 AA822337X
FOAMED PS (50 TIMES)
1
..2 AA822338X
AB FLUTE
1
..2 AA822403X
INSERTION CF MPC2500 (01)(02)(03)(05)
1
..2 AA822404X
CARTON MASTER
1
..2 AA822675X
OPERATION MANUAL(EN) (01)(02)(03)(05)
1
..2
OPMPC2500AKA01
QUICK START MANUAL(EN) (01)(02)(03)(04)(05)
1
..2 AA322291
PACKAGE (WARRANTY CARD) (04)
1
..2 AA820283X1
WARRANTY CARD (J) APMI (04)
1
..2 AA822402X
O/M MPC2500 J (04)
1

1AAL4039A020
MAIN PCB ASS'Y
1
43
55
61
68
106
2AA307565
R FUSE H S10 ERD2FC 1/4W 6R8J
2
R913,R914
2AA319740
CAP 18000PF/50VDC
8
C409~C416
2AA335044
C MY V T05 AMZV 471J 50DC
20
C101~C104,C301~C316
2AA335047
CAP 560PF/50VDC
4
C115~C118
2AA335053
C MY V T05 AMZV 102J 50DC
16
C215~C218,C425~C432,C235~C238
2AA335061
CAP 2200PF/50V
2
C119,C120
2AA335069
C MY V T05 AMZV 472J 50DC
1
C607
2AA335072
CAP 5600PF/50VDC
8
C417~C424
2AA335098
C MY V T05 AMZV 104J 50DC
1
C608
2AA419246J
SOCKET 50P 128A-050S2A-S14A
1
J110
2AA428998J
D SILICON C.1SS355TE-17 T08E
2
D001,D002
2AA429898J
TR C.DTA114EKA T146T08E
1
TR902
2AA810572J
FUSE C.ICP-S2.3 50V 2.3A T08E
2
SF001,SF002
2AA810880J
PLUG 128A-032P2C-S14A 32P
1
P101
2AA810886J
128A-032S2A-S14A 32P
1
J101
2AA811122J
FILTER CE. C. FBM2125HM330-T08
17
FL001~FL013,FL601~604
2AA812338J
D ZENER C.UDZ4.7BTE-17 T08E
7
D003~D008,D904
2AA812354J
D ZENER C.RB081L-20 TE25T12E
1
D903
2AA812747J
C MY V T05 AMZV 101J 50DC
10
C109~C112,C211~C214,C219,C220
2AA812979J
IC HD74LVC245ATELL
6
IC005~IC010
2AA820795X
IC HD74LVC14TELL
1
IC011
2AA820989X
OSC X'TAL C.DS0751SV 48.0000MH
1
X002
2AA821000X
PHONE J YKB26-5264 S.NUT 6.3
10
J005,J006,J301~J308
2AA821236X
SOCKET CONNECTER YKF45-0020 4P
1
J001
2AA821273X
PHONE J YKB26-5326 S.NUT 6.3
2
J201,J202
2AA821406X
IC AIC1117CE FP T16E
1
IC021
2AA821758X
COIL FIX 1 PE-52627
2
L901,L902
2AA821777X
PLUG DHB-PA50-R131N 50P
1
P812
2AA821781X
SOCKET 144P DMM3-RS144A2B-13
1
J003
2AA821786X
OSC X'TAL C.DS0751SV 11.2896MH
1
X601
2AA821787X
OSC X'TAL C.DS0751SV 13.330MHZ
1
X001
2AA821788X
TR FET CHIP 2SK3065T100 T12E
5
TR001~TR005
2AA821789X
TR CHIP DTB113ZKT146 T08E
5
TR006~TR010
2AA821790X
D SCHOT. RK44 40/3.0A
2
D901,D902
2AA821826X
IC LM2575S-ADJ
2
IC901,IC902
2AA821827X
IC NJU7002M FPT1T08
1
IC014
2AA821831X
IC DS1811R-10
1
IC016
2AA821834X
IC HY57V641620HGT-H
2
IC003,IC004
2AA821836X
IC SI9706DY
1
IC015
2AA821874X
DETECTOR SENSOR HCPL-0701
2
PH001,PH002
2AA822212X
IC AD1837AS QFTY
1
IC601
2AA822347X
COIL FIX 1 SL0912UW55 220K
3
L903~L905
2AA822351X
C TT C T08 B45196H 106M 20.0DC
20
C075~C082,085,086,C205~C209,C652~C656
2AA822366X
WIRE ASSY L4039 W904 2P L=80
1
W904
2AA822373X
SOCKET BL112-42RL 42P
5
J103,J104,J104,J108,J108
2AA822381X
IC LM431ACM3
1
IC019
2AA822384X
IC AM29LV641DL90REI
1
IC002
2AA822385X
IC CD74AC153M96
1
IC017
2AA822387X
IC HD6417727F160C QFTY
1
IC001
2AA822388X
IC PCM1793DBR
1
IC104
2AA822390X
IC XC2S15-5VQ100C
1
IC020
2AA822394X
PLUG SCP22GS3 24P
1
P105
2AA822395X
SOCKET 26FMZ-ST 26P
1
J102
2AA822397X
PC(#)MAIN MPC2500
1
-

2AA822660X
RCA JACK YKC21-4141NP2P
1
J002
2AA822745X
TRANS PULSE
1
T001
2AA822757X
TR.CHIP 2SC3326 A,B TE85LT08E
22
TR101~TR106,TR501~TR516
2AA822781X
50PIN CONNECTOR
1
P813
2AL2-64-2541
IC
1
IC012
2AL2-71-0532
IC
19
IC101~IC103,IC201~IC204,IC301~IC308
IC401~IC404
2AL2-81-8427
IC
1
IC602
2AL4-15-0600
CONNECTOR
1
P903
2CN0220001401
CONNECTOR 2P RED L=140 W905
1
W905
2CS102K5003X7R
CAPACITOR
4
C063~066
2CS103K5003X7R
CAPACITOR
4
C604~C606,607
2CS104J1603X7R
CAPACITOR
14
C233,C234,C601~C603,C609~C617
2CS106M1606COG
CAP 10UF/16V SMD
32
C501~C508,C511~C534
2CS151J5003COG
CERAMIC
1
C073
2CS220J5003COG
CAPACITOR
23
C068~C069,C074,C205~C208,C333~C348
2CS471J5003COG
CAP 470PF/50V SMD
2
C061,C062
2CS473K1603COG
CAP 0.047UF/16V SMD
61
C001~C017,C020,C023~C042,C044~C052,090
C091,C095~C098,C201~C204,C815,C816~818
2EC10650T
E. CAPACITOR
6
C159~C164
2EC10716T
E.CAPACITOR 100UF/16V
5
C901,C902,C905,C906,C908
2EC22650T
CAPACITOR
4
C201~C204
2EC33616T
E.CAPACITOR
1
C651
2EC47616T
CAPACITOR
18
C105~108,C113,C114,C229~232,C401~408
2EC47716T
ELECT CAP 470UF/16V
3
C903,C904,C907
2EC47725T
C EC V T05 YK 471M 25.0DC
2
C209,C210
2IC74HCU04AFN
I.C.
1
IC603
2ICSN74LVCC3245
I.C.
1
IC013
2MR033018T
METAL FILM RESISTOR 33R 1% 1/6
2
R233,R234
2MR330018T
METAL FILM RESISTOR 330R 1% 1/
20
R101~R104,R301~R316
2MR680018T
METAL FILM RESISTOR 680R 1% 1/
20
R105~R108,R317~R332
2R10116
RESISTOR 1001/16W
1
R048
2R75116
RESISTOR
1
R915
2RS10110J03
RES 100
5
R040,R150~R153
2RS10210F03
RESISTOR
26
R401~R424,R901,R904
2RS10210J03
RESISTOR
6
R001,R002,R019,R025,R605,R905
2
RS10310F03
RESISTOR
2
R133,R134
2RS10310J03
RES 10K (SMD) 0603
29
R011,R012,R039,R043,R046,R135~R140,908
R909,501~516
2RS12210J03
RESISTOR
1
R606
2RS12310F03
RES 12K AKSMD 0603 1%
10
R113~R118,R225~R228
2RS12410J03
RES 120K SMD 0603
1
R028
2RS15210J03
RESISTOR
5
R009,R010,R017,R029,R033
2RS15310J03
RESISTOR
1
R015
2RS22110J03
RESISTOR
2
R003,R004
2RS22210F03
RESISTOR
2
R119,R120
2RS22210J03
RESISTOR
1
R047
2RS22310F03
RES 22K AKSMD 0603 1%
24
R201~R204,R209~R224,R235~R238
2RS22310J03
RESISTOR 56 (SMD)
2
R911,R912
2RS24210J03
RES 2.4K SMD 0603
1
R907
2RS24310F03
RES 24K AKSMD 0603 1%
24
R349~R356,R365~R380
2RS27010J03
RES 27R SMD(0603)
3
R013,R014,R018
2RS33010J03
RESISTOR
5
R031,R032,R044,R045,R607
2RS33110F03
RES 330R AKSMD 0603 1%
10
R051,R052,R205~R208,R229~R232

2RS33210J03
RESISTOR
8
R005~R008,R020~R023
2RS33310J03
RESISTOR
2
R016,R027
2RS36110J03
RESISTOR
1
R049
2RS36210F03
RES 3.6K AKSMD 0603 1%
16
R121,R122,R127~R132,R357~R364
2RS47310F03
RESISTOR
4
R109~R112
2RS47310J03
RESISTOR
3
R604,R608,R910
2RS51210J03
RESISTOR
1
R906
2RS56110F03
RES 560R AKSMD 0603 1%
1
R903
2RS56210J03
RESISTOR
2
R024,R026
2RS59110F03
RES 590R AKSMD 0603 1%
1
R902
2RS68110F03
RES 680R AKSMD 1% 0603
4
R123~R126
2RS75010J03
RES 75R SMD 0603
1
R603
2RS82110J03
RESISTOR 820(SMD) 0603
2
R041,R042
2RS91010J03
RESISTOR
1
R050
2RSN330164J03
COMP RES 33R MNR14(0603)
8
IB001~IB008
2RSR7501J12
RES SMD 0.752512 5% 1W
1
-
2TE10200502
CONNECTOR(5P SOCKET)
1
P203
2TE10200601
CONNECTOR(6P SOCKET) 180°
2
P106,P202
2TE10201002
CONNECTOR(10P SOCKET)
1
P109
2TE612000201R
CONNECTOR(2P SOCKET)
1
P905
2TE612000202
CONNECTOR 2P 2.0 180°
1
P904
2TE612000601
CONNECTOR 6P RED
1
P201
2TE612000901
9P CONNECTOR SOCKET
1
P107
2TR2SA1037ASM
TRANSISTOR (608)
1
TR905
2TR2SC2412KSM
TRANSISTOR (536)
2
TR901,TR904
2TRDTC114ESM
TRANSISTOR
1
TR903
1AAL4039A030
PCB ASS'Y
1
94
25
105
2AA335069
C MY V T05 AMZV 472J 50DC
2
C807,C808
2AA375206
PLUG B2P3VH RED P7.92 2P
1
P901
2AA427223J
COIL LF HR-24-562
1
L951
2AA427801J
DIN J TCS5084-45-4151 5P
6
J805~J810
2AA428998J
D SILICON C.1SS355TE-17 T08E
20
D850~D869
2AA430691J
R OMF H S12 FS 1W 101J
2
R807,R808
2AA811122J
FILTER CE. C. FBM2125HM330-T08
14
FL801~FL814
2AA812705J
IC NJM4556AL
1
IC801
2AA812747J
C MY V T05 AMZV 101J 50DC
2
C801,C802
2AA812750J
SW PUSH SDKEC 02-1
1
SW901
2AA820659X
IC NJM2082M FPTE1T16E
2
IC850,IC851
2AA821080X
SOCKET 5229-20APB 20P
1
J811
2AA821386X
PHONE J YKB22-5264 NUT 6.3
3
J801~J803
2AA821780X
SOCKET DHB-RA50-R131N 50P
1
J812
2AA821829X
IC CD74HCT4051M96
1
IC853
2AA822348X
C MMY V CUT MPX 103K 275AC
2
C952,C953
2AA822349X
C MMY V CUT MPX 683K 275AC
1
C951
2AA822355X
WIRE ASSY L4039 W107 9P L=180
1
W107
2AA822359X
WIRE ASSY L4039 W203 5P L=170
1
W203
2AA822362X
WIRE ASSY L4039 W703 6P L=90
1
W703
2AA822373X
SOCKET BL112-42RL 42P
1
J103
2AA822374X
SOCKET CFHP-19-0034 50P
1
J804
2AA822375X
SOCKET PTRZ-50R1-B-R1 50P
1
J814
2AA822380X
D SCHOT. C. RB751V-40 T08E
4
D870~D873
2AA822386X
IC CD74HCT04M96
1
IC852
2AA822398X
PC(#)MULTI MPC2500
1
-
2AA822406X
CONNECTOR ACCE EJECT CFHP-00-0
1
(J804)
2CS103K5003X7R
CAPACITOR
4
C862~C865
2CS470J5003COG
CAP 47PF/50V SMD
4
C858~C861

2CS473K1603COG
CAP 0.047UF/16V SMD
12
C809~C814,C850~C853,C866,C867
2CS561J5003COG
CAP 560PF/50V SMD
4
C854~C857
2EC10650T
E. CAPACITOR
2
C805,C806
2EC47616T
CAPACITOR
2
C803,C804
2NUT0102IID
NUT
2
(J804)
2RS10310F03
RESISTOR
6
R801,R802,R809~R812
2RS12310J03
RES 12K(SMD)0603
4
R858~861
2RS22110J03
RESISTOR
8
R813~R820
2RS22310F03
RES 22K AKSMD 0603 1%
2
R805,R806
2RS47110J03
RES 470R SMD 0603
4
R862~R865
2RS47210J03
RESISTOR 4.7K
8
R850~R857
2RS56210F03
RES 5.6K AKSMD 0603 1%
2
R803,R804
2SC0206RINI
SCREW
2
(J804)
2TE10200602
CONNECTOR(6P SOCKET)
1
P106
2TE617920201
TERMINAL(2P 3UCDJ)
1
P902
2TE622001001
CONNECTOR 90°
1
P109
1AAL4039A040
PCB ASS'Y
1
44
67
78
101
2AA335091
C MY T05 AMZV 47000 50DC
2
C701,C702
2AA349474
SW TACT SKHHAM004A
47
SW706~SW716,SW718~SW743,SW746~SW755
2AA415015J
SW TACT SKQEAD
8
SW701~SW705,SW717,SW744,SW745
2AA812086J
D LED L-934SGD GREEN
1
D758
2AA812087J
D LED L-934SRD-G RED
2
D756,D757
2AA822352X
SW R.ENCORDER SRGPSJ0500
1
SW756
2AA822360X
WIRE ASSY L4039 W701 5P L=50
1
W701
2AA822361X
WIRE ASSY L4039 W702 7P L=220
1
W702
2AA822377X
VR ROTARY B10K*2 RD14K12D L=20
3
VR702,VR705,VR706
2AA822378X
D LED L-169XQWC-C WHITE
1
D759
2AA822379X
D LED L-169XSURDK RED
12
D760~D771
2AA822395X
SOCKET 26FMZ-ST 26P
1
J102
2AA822399X
PC(#)OPERATION MPC2500
1
-
2AA822422X
VR C20K*2 L1=12.5 RD14K12D
1
VR701
2AA822423X
VR B10K*2 RF45112P6 L=15
2
R703,R704
2D132T
DIODE ISS132
55
D701~D755
2JW5206T
JUMPING WIRE
8
-
2R10116
RESISTOR 1001/16W
4
R701~R704
2R24016
RES 24R 1/8W
1
R705
2TE10200602
CONNECTOR(6P SOCKET)
2
P201,P703
2TE622000501
SOCKET(5P)
1
P701
2TE622000602
CONNECTOR 6P 90°RED
1
P201
2TE622000701
SOCKET(7P) 90°
1
P702
Other manuals for MPC 2500
7
Table of contents
Other Akai Music Equipment manuals

Akai
Akai MAX25 User manual

Akai
Akai Professional LPK25 User manual

Akai
Akai Professional MPC 1000 User manual

Akai
Akai ME25S User manual

Akai
Akai MD280 User manual

Akai
Akai Professional MPC 1000 Installation guide

Akai
Akai Professional LPK25 User manual

Akai
Akai MPK225 User manual

Akai
Akai SynthStation 25 User manual

Akai
Akai Professional LPK25 User manual
