1.1 Sicherheits-
hinweis
1.2
Lieferumfang
1.3 Besondere
Merkmale
1.4 Kurz-
beschreibung
Überprüfen Sie bitte, ob das Gerät, an das Sie das
Mikrofon anschließen möchten, den gültigen Si-
cherheitsbestimmungen entspricht und mit einer
Sicherheitserdung versehen ist.
Kontrollieren Sie bitte, ob die Verpackung alle
oben angeführten Teile enthält. Falls etwas fehlt,
wenden Sie sich bitte an Ihren AKG-Händler.
•RobustesKondensatormikrofonfürInstrumen-
talabnahme auf der Bühne.
•Frequenzgang speziell für die Abnahme von
Blasinstrumenten und Klavier ausgelegt.
•IntegrierterWindschutzzurwirkungsvollenUn-
terdrückung von Blasgeräuschen.
•Gummiüberzogener Clip zur stabilen Befesti-
gung am Instrument.
•Miniatur-Schwanenhals zur exakten Positio-
nierung des Mikrofons.
•Elastische Lagerung des Wandlersystems zur
wirkungsvollen Körperschallunterdrückung.
•Hohe Rückkopplungssicherheit durch fre-
quenzunabhängige nierenförmige Richt-
charakteristik.
Das C 419III ist ein Kondensator-Miniaturmikrofon
mit nierenförmiger Richtcharakteristik. Es
wurde speziell für die Abnahme von Blasinstru-
menten und Klavier direkt am Instrument ent-
1 Sicherheitshinweis/Beschreibung
1 C 419III 1 W 44

3
1.5 Varianten
C 419III PP
C 419III L
1.6 Empfohlenes
Zubehör
wickelt. Ein robuster, gummiüberzogener Clip er-
laubt die sichere Befestigung am Instrument. Ein
125 mm langer Schwanenhals ermöglicht eine ex-
akte Positionierung des Mikrofons. Durch seine
nierenförmige, frequenzunabhängige Richt-
charakteristik ist das C 419III besonders unemp-
findlich gegen Rückkopplungen und Überspre-
chen von benachbarten Instrumenten. Durch eine
spezielle elastische Lagerung des Wandlersy-
stems ist das Mikrofon weitgehend unempfindlich
gegen Körperschall. Ein eingebauter Windschutz
reduziert Wind- und Blasgeräusche. Ein externer
Windschutz für zusätzliche Dämpfung von Wind-
undBlasgeräuschen istimLieferumfang enthalten.
Das C 419III ist in zwei Ausführungen erhältlich:
•Mit 3-poligem XLR-Stecker mit eingebautem
Adapter für Universal-Phantomspeisung von 9
bis 52 V.
•Mit verriegelbarem Mini-XLR-Stecker zum An-
schluss an Battteriespeisegerät B 29 L, Phan-
tomspeiseadapter MPA III L oder AKG-Ta-
schensender.
1 Beschreibung

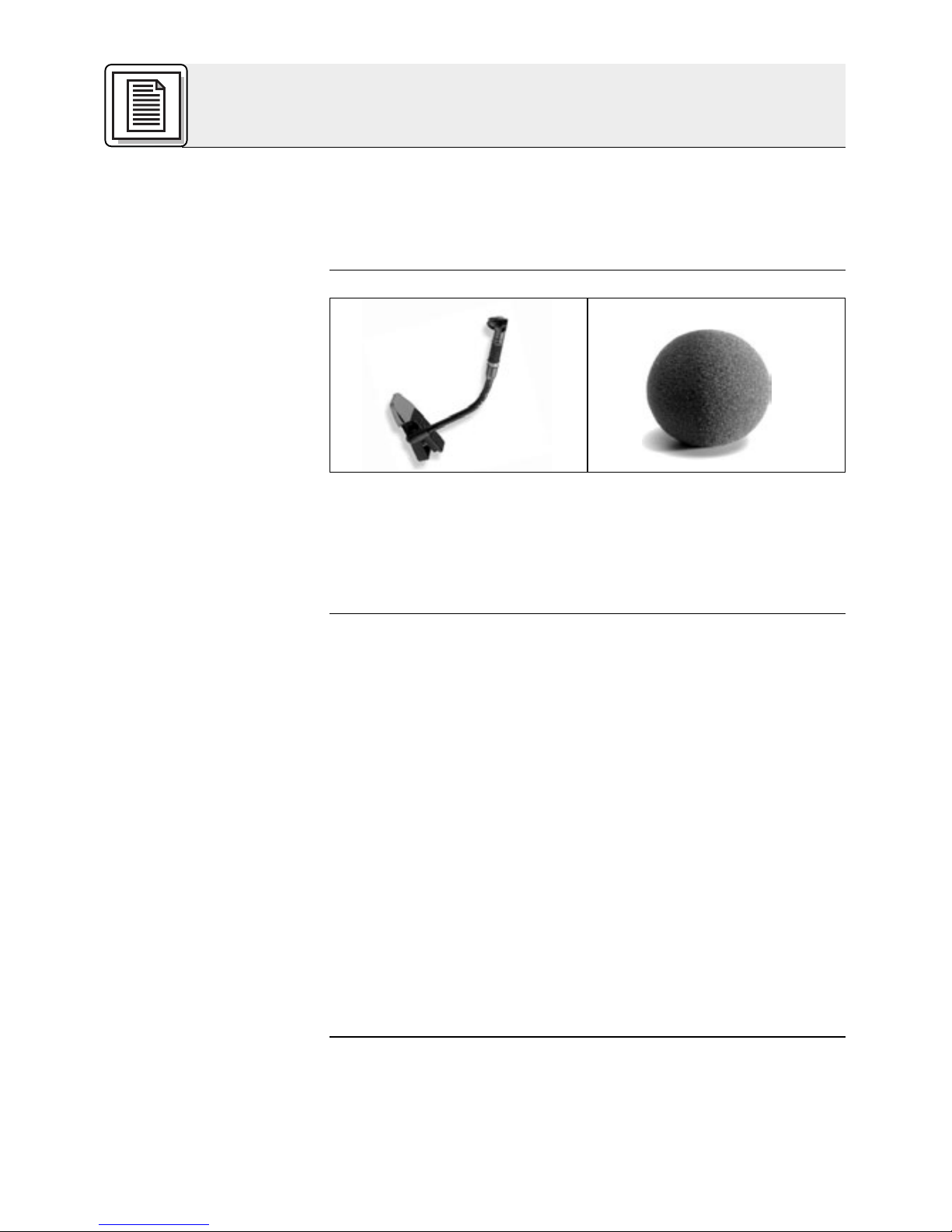

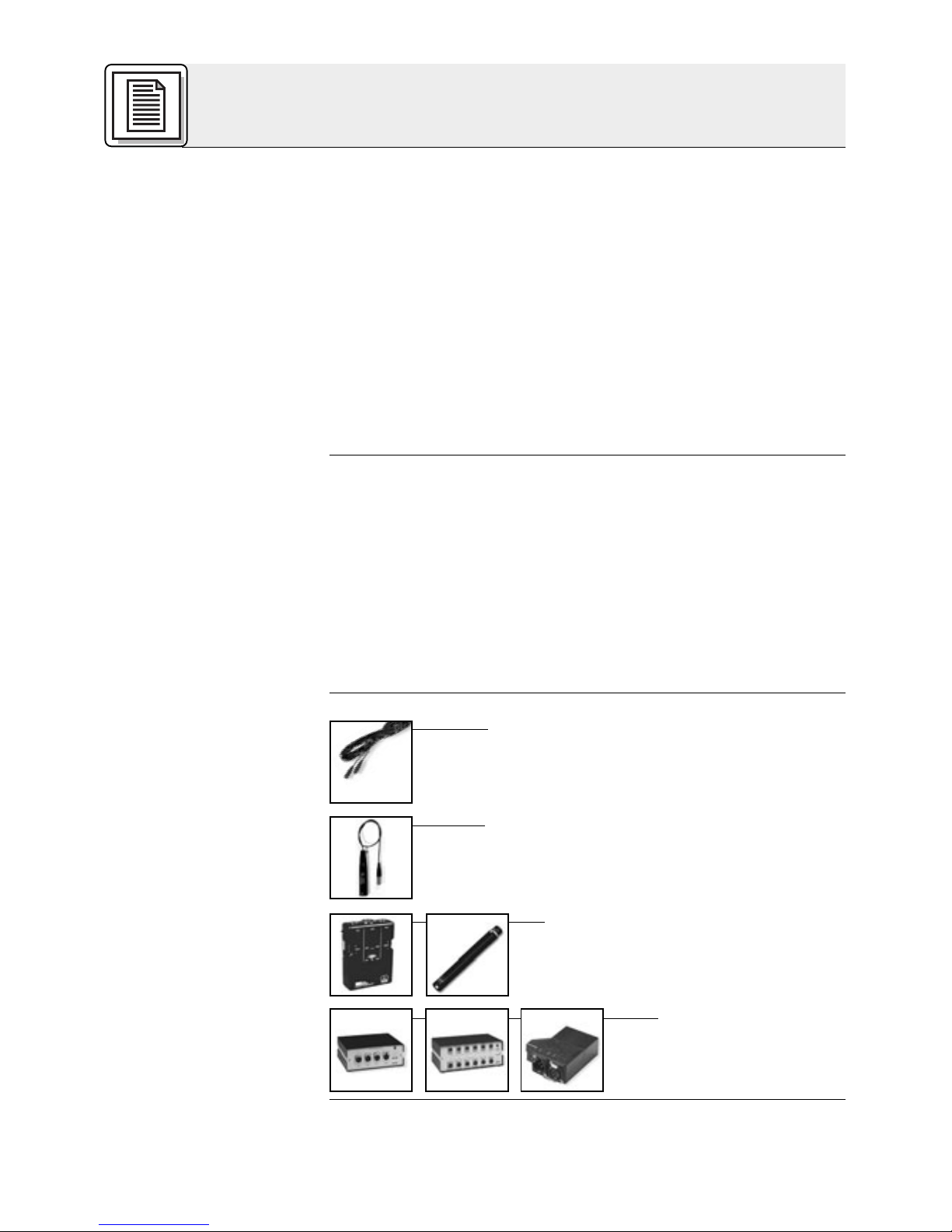

• Mikrofonkabel MK 9/10: 10 m 2-polig
geschirmtes Kabel mit XLR-Stecker
und XLR-Kupplung
• Phantomspeiseadapter MPA III L
• Batteriespeisegeräte
B 29 L, B 15
• Phantomspeisege-
räteN 62 E,
N 66 E,B 18

4
2.1 Einleitung
Wichtig!
2.2 C 419III PP
2.2.1 Anschluss
an symmetri-
sche Eingänge
Siehe Abb. 1.
2.2.2 Anschluss
an asymmetri-
sche Eingänge
Das C 419III PP/C 419III L ist ein Kondensatormi-
krofon und benötigt daher eine Stromversorgung.
Wenn Sie andere als die von AKG empfoh-
lenen Speisegeräte verwenden, kann das
Mikrofon beschädigt werden und erlischt
die Garantie.
1. SteckenSiedenPhantomspeiseadapter(1)am
Mikrofonkabel an einen symmetrischen XLR-
Mikrofoneingang mit Phantomspeisung an.
2. Schalten Sie die Phantomspeisung ein. (Lesen
Sie dazu in der Betriebsanleitung des jeweili-
gen Gerätes nach.)
3. Wenn Ihr Mischpult keine Phantom-
speisung besitzt, stecken Sie den
Phantomspeiseadapter (1) an ein optionales
AKG-Phantomspeisegerät (2) (N 62 E, N 66 E,
B 18, B 15) an und verbinden Sie das
Phantomspeisegerät mit Hilfe eines XLR-
Kabels (3) (z.B. AKG MK 9/10 - nicht mitglie-
fert) mit einem symmetrischen Eingang.

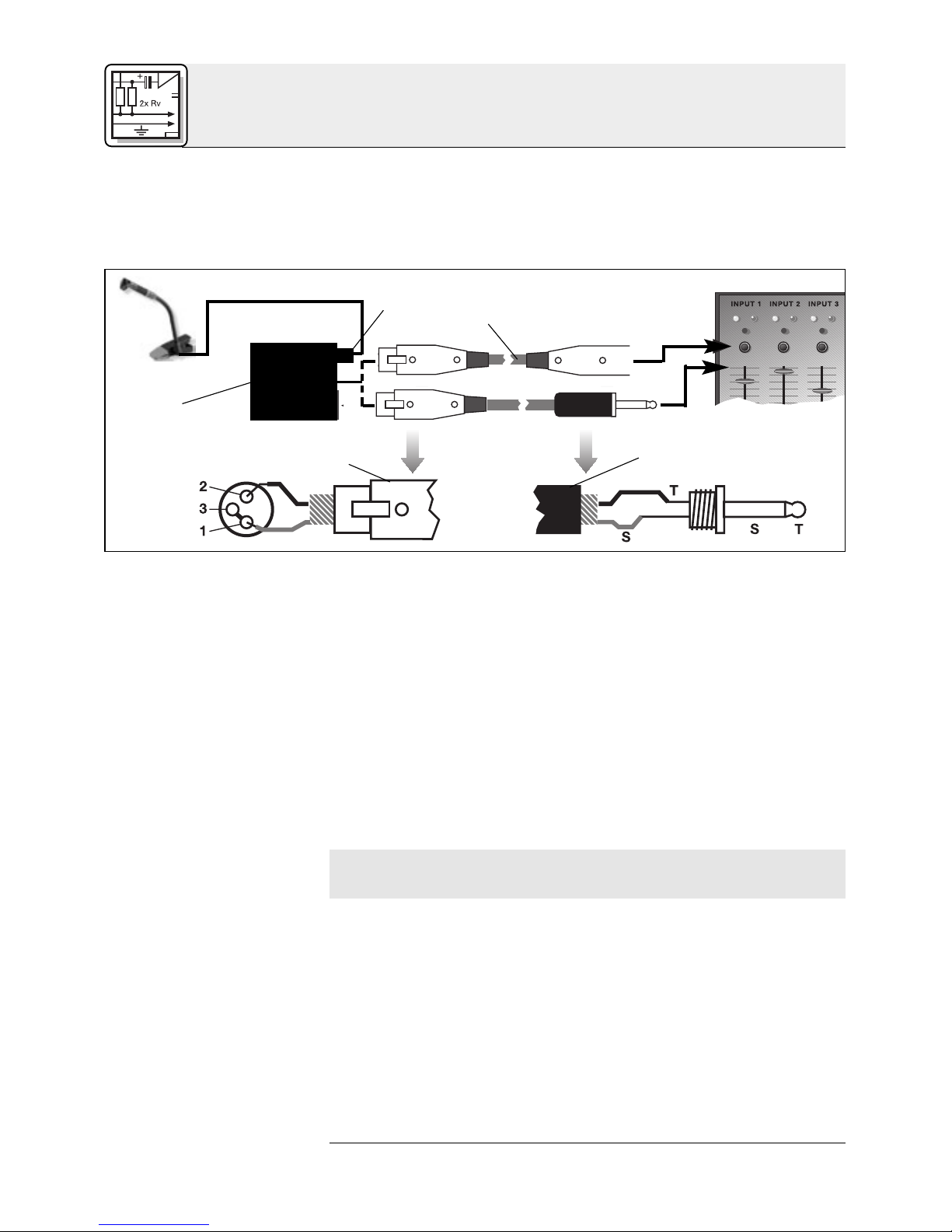

Abb. 1: Anschluss an symmetrischen Eingang
Phantomspeisegeräte (2) von AKG können Sie auch
an einen asymmetrischen Eingang anschließen.
2 Anschluss
XLR
1
2
1
3
Phantom
XLR

5
Siehe Abb. 2.
Hinweis:
Verwenden Sie dazu ein Kabel (3) mit XLR-
Stecker (weiblich) und Mono-Klinkenstecker:
Abb. 2: Anschluss an asymmetrischen Eingang
1. Verbinden Sie im XLR-Stecker (4) mittels einer
Drahtbrücke Stift 1 mit Stift 3 und mit der
Abschirmung.
2. Verbinden Sie die innere Ader des Kabels mit
Stift 2 des XLR-Steckers (4) und der Spitze
des Klinkensteckers (5).
Beachten Sie, dass asymmetrische Kabel Ein-
streuungen aus Magnetfeldern (von Netz- und
Lichtkabeln,Elektromotoren usw.) wieeine An-
tenne aufnehmen können . Bei Kabeln, die län-
ger als 5 m sind, kann dies zu Brumm- und
ähnlichen Störgeräuschen führen.
2 Anschluss
XLR Phantom
1
2
3
45

6
2.3 C 419III L
2.3.1 Anschluss
mittels B 29 L
Kabel anstecken:
Siehe Abb. 3.
Kabel abziehen:
Wichtig!
Symmetrischer
Eingang:
Siehe Abb. 3.
Asymmetrischer
Eingang:
Mit dem optionalen Batteriespeisegerät B 29 L
können Sie das Mikrofon an symmetrische oder
asymmetrische Eingänge ohne Phantomspeisung
anschliessen.

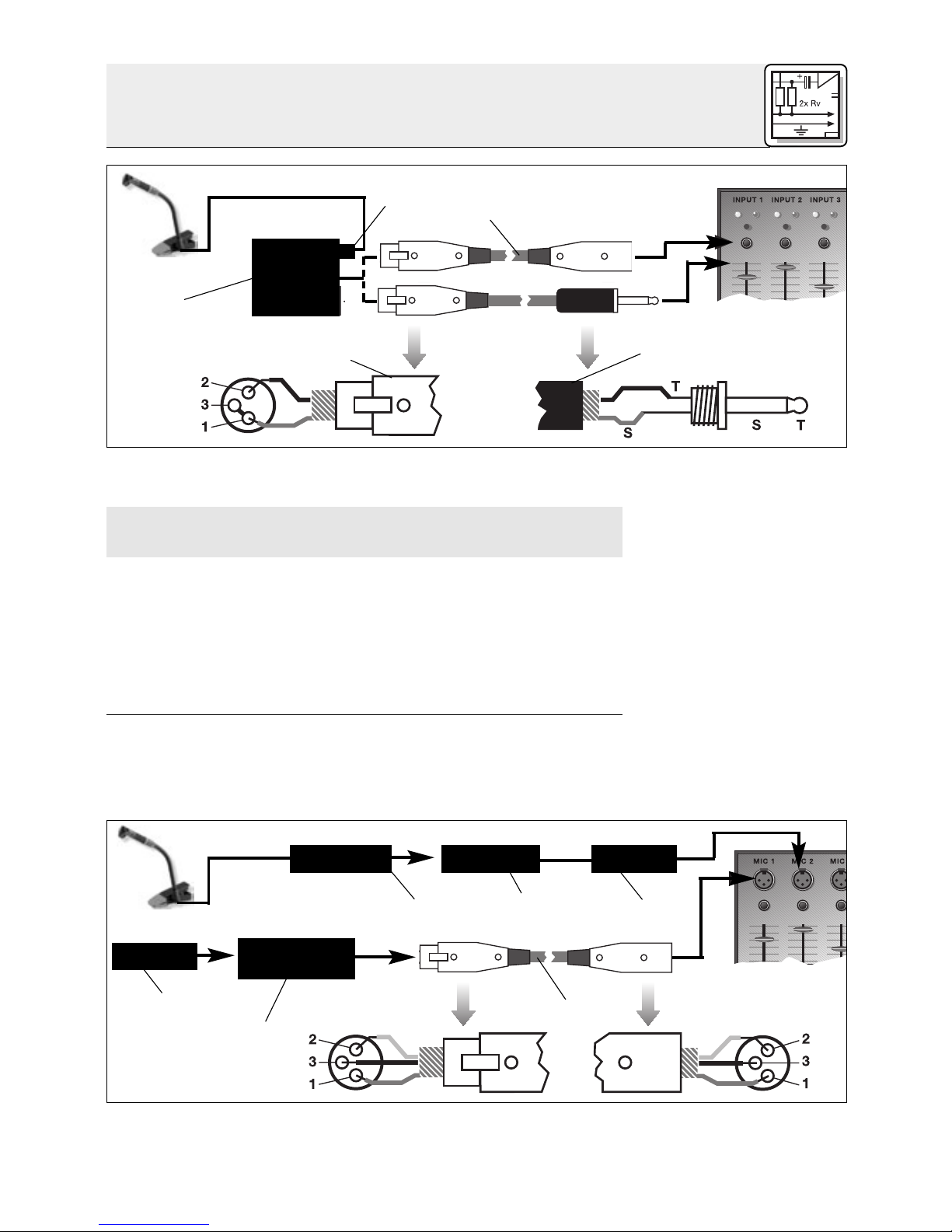

Abb. 3: Anschluss-Schema mit B 29 L
1. Stecken Sie den Mini-XLR-Stecker (1) am
Mikrofonkabel bis zum Anschlag in eine der
beiden Mini-XLR-Buchsen am B 29 L (2).
Der Stecker (1) verriegelt sich automatisch.
Zum Abziehen des Kabels drücken Sie auf
den Entriegelungsknopf am Mini XLR-Stecker
(1) und ziehen Sie den Stecker (1) aus der
Buchse heraus.
Um das Kabel nicht zu beschädigen, zie-
hen Sie niemals am Kabel selbst!
2. Verbinden Sie das B 29 L (2) mit dem
gewünschten Eingang.
Zum Anschluss an einen symmetrischen
Eingang verwenden Sie ein handelsübliches
XLR-Kabel (3).
Siehe Kapitel 2.2.2.
2 Anschluss
B 29 L
1
2
3
45

7
2.3.2 Anschluss
mittels MPA III L
Kabel anstecken:
Siehe Abb. 4.
Kabel abziehen:
Siehe Abb. 4.
2.3.3 Anschluss an
Taschensender
1. Stecken Sie den Mini-XLR-Stecker (1) am
Mikrofonkabel bis zum Anschlag in die Mini-
XLR-Kupplung (2) am Anschlusskabel des
MPA III L (3).
Der Stecker (1) verriegelt sich automatisch.

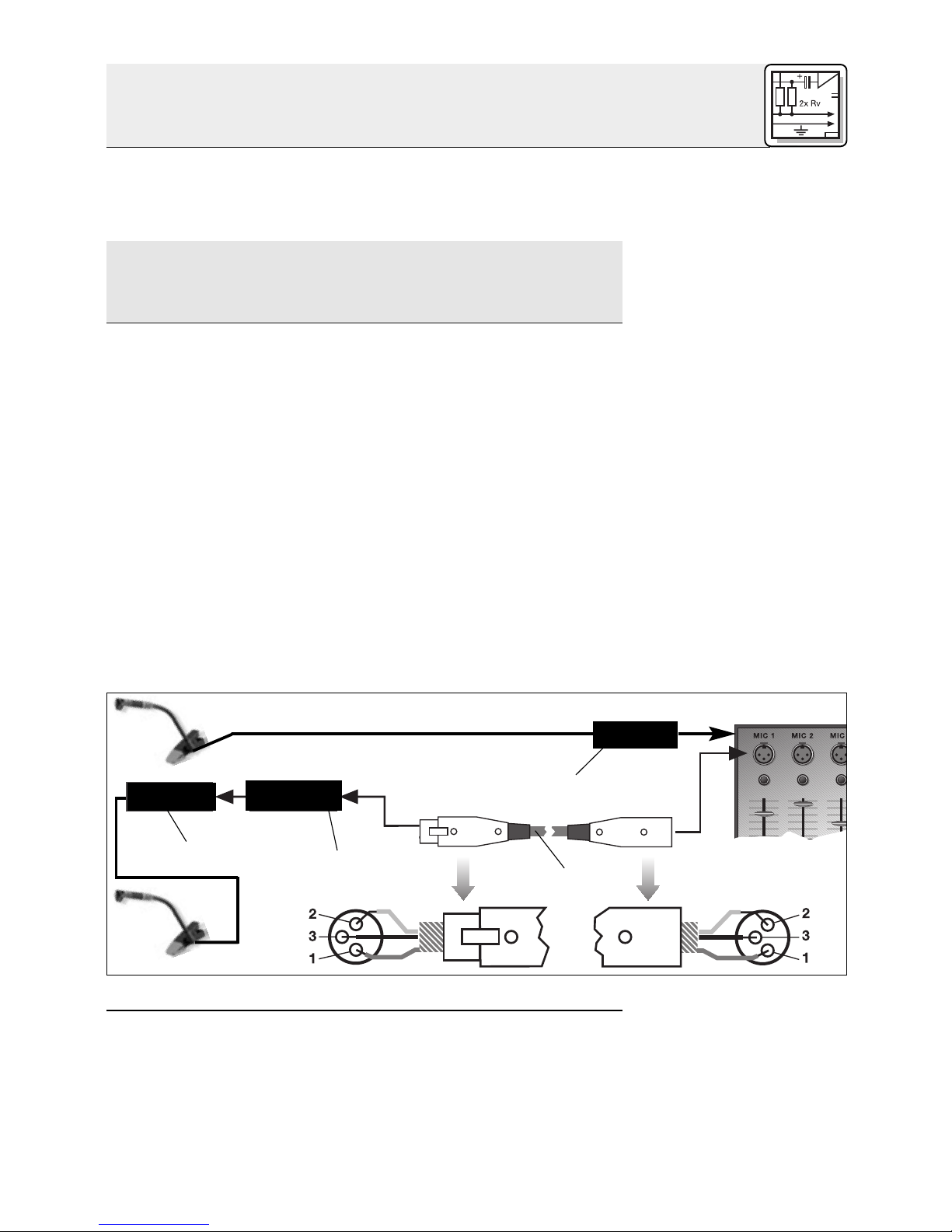

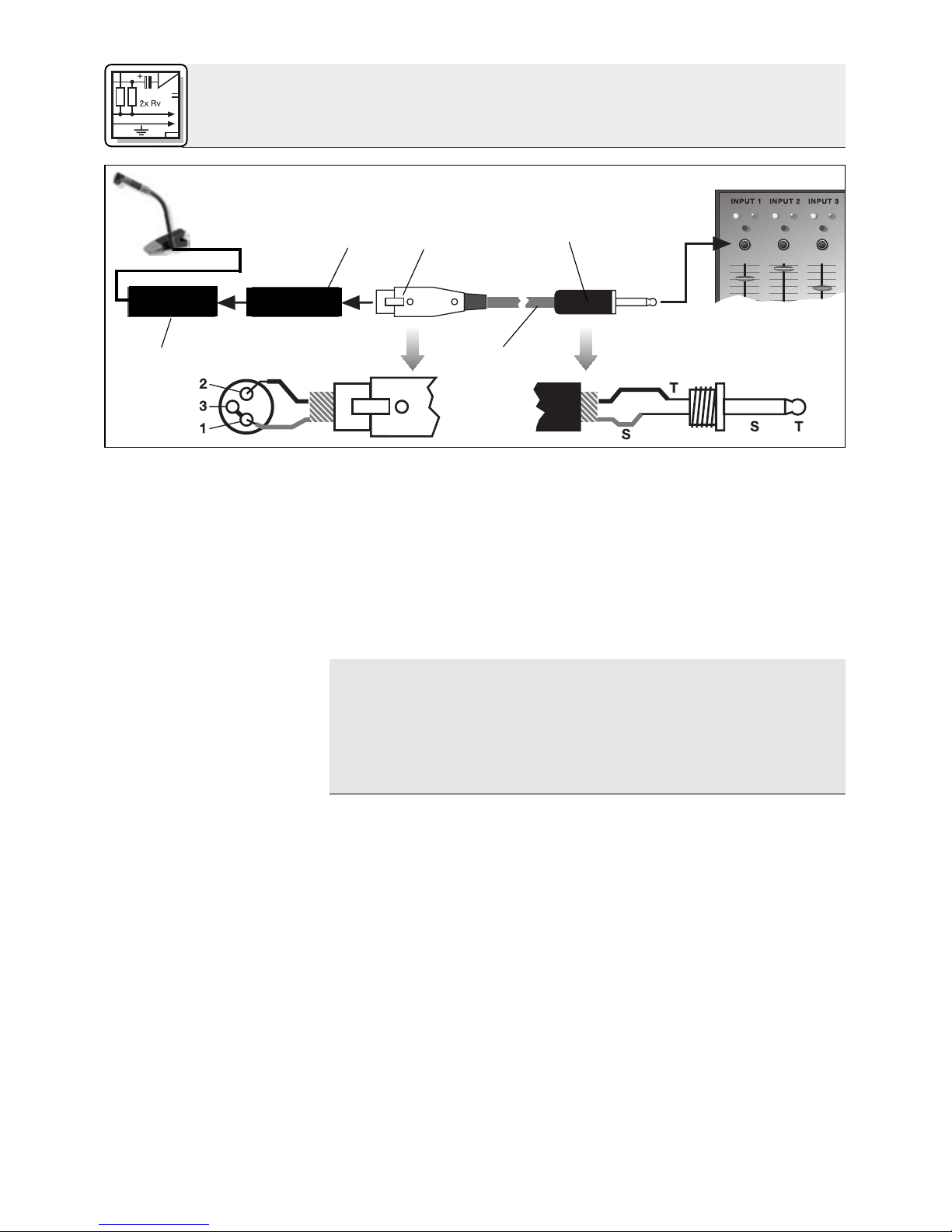

Abb. 4: Anschluss-Schema mit MPA III L
Siehe Kapitel 2.3.1.
2. Stecken Sie den MPA III L (3) an einen sym-
metrischen XLR-Mikrofoneingang mit
Phantomspeisung an.
3. Schalten Sie die Phantomspeisung ein. (Lesen
Sie dazu in der Betriebsanleitung des jeweili-
gen Gerätes nach.)
4. Wenn Ihr Mischpult keine Phantom-
speisung besitzt, stecken Sie den MPA III L
(3) an ein optionales AKG-Phantomspeise-
gerät (4) (N 62 E, N 66 E, B 18, B 15) an und
verbinden Sie das Phantomspeisegerät (4) mit
Hilfe eines XLR-Kabels (5) (z.B. AKG MK 9/10
- nicht mitgliefert) mit einem symmetrischen
Eingang.
Lesen Sie in der Bedienungsanleitung Ihres
Taschensenders nach.
2 Anschluss
Mini XLR Mini XLR MPA
MPA
3
Phantom
4
123
5

8
3.1 Einleitung
3.2 Saxophon
Abb. 5:
Befestigung des
Mikrofons am
Saxophon
Hinweis:
Hinweis:
Um den ”richtigen” Sound zu finden, müssen Sie
injedemFallmitderMikrofonpositionierungexpe-
rimentieren. Als Ausgangspunkt dafür sind in den
folgenden Kapiteln bewährte Mikrofontechniken
beschrieben.
1. Klemmen Sie das Mikrofon am Schallbecher
an.
2. Richten Sie das Mikrofon auf den Rand des
Schallbechers aus.
Für Subtone-Spiel können Sie das Mikrofon
auch auf die Mitte des Schallbechers ausrich-
ten. Dabei werden allerdings starke Luftgeräu-
sche mitübertragen.
Zu starke Klappengeräuschen können Sie
dämpfen, indem Sie einen schmalen Streifen
Schaumstof zwischen Mikrofonklammer und
Instrument einlegen.
3 Anwendung

9
3 Anwendung
3.3 Klarinette

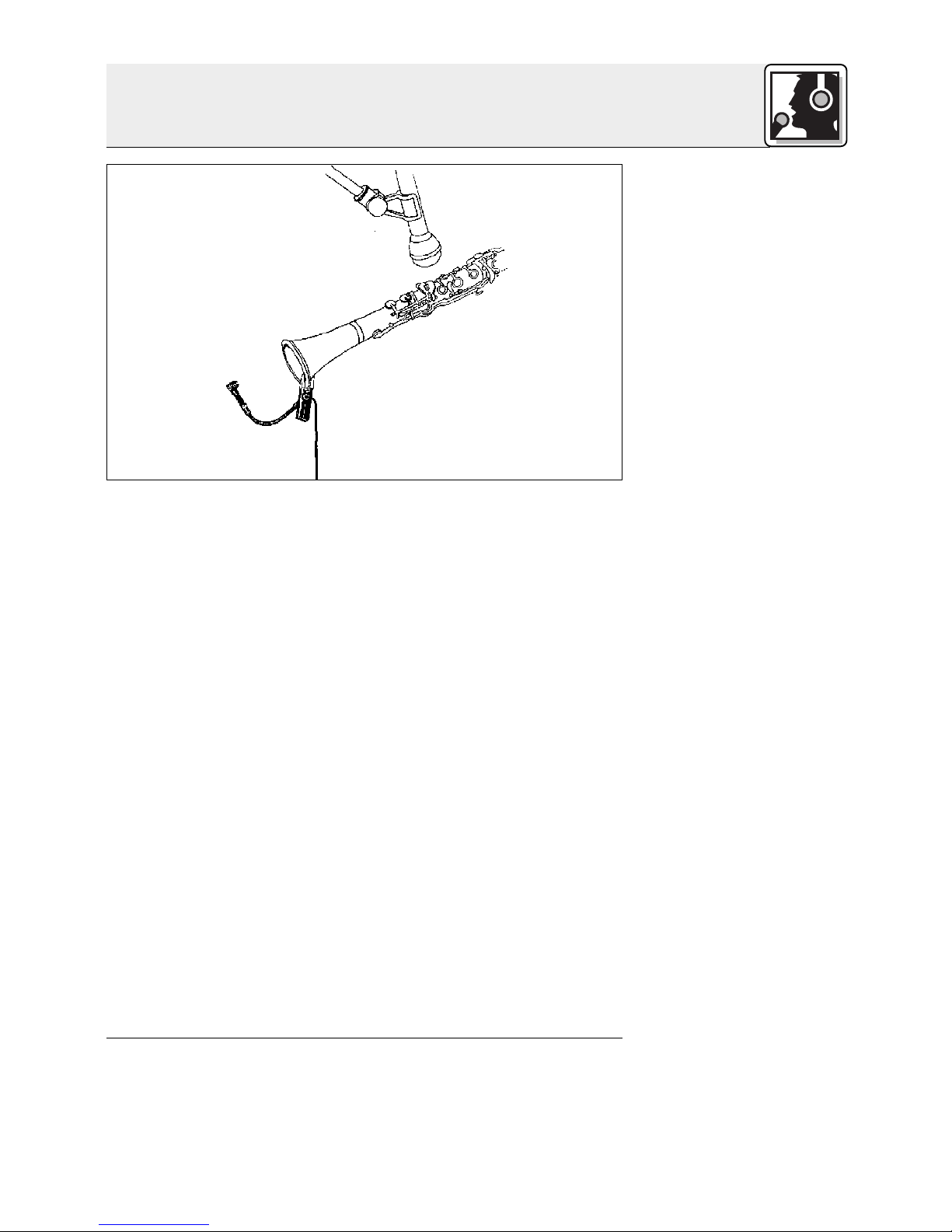

Abb. 6:
Befestigung des
Mikrofons an der
Klarinette
Alternative:
Da die tieferen Frequenzen über die Klappen, die
hohen Frequenzen aber nur durch die Stürze ab-
gestrahlt werden, empfehlen wir, zwei Mikrofone
zu verwenden:
1. Klemmen Sie das C 419III am Schallbecher an.
2. Richten Sie das C 419III auf den Rand des
Schallbechers aus.
3. Richten Sie ein stativgebundenes Mikrofon
(z.B. C 5900 oder C 535 von AKG) auf die
Klappen aus.
Wenn Sie kein stativgebundenes Mikrofon ver-
wenden wollen, können Sie auch nur ein C 419III
allein einsetzen:
1. Klemmen Sie das Mikrofon so an der Schall-
stürze an, dass das Mikrofon auf die Aussen-
seite der Klarinette zeigt.
2. Richten Sie das Mikrofon auf die unterste
Klappeaus. In diesemBereichwerdenalle Fre-
quenzen etwa gleich stark abgestrahlt.

10
3.4 Tuba, Tenor-
und Baritonhorm
Abb. 7:
Befestigung des
Mikrofons an der
Tuba
Hinweis:
3.5 Posaune

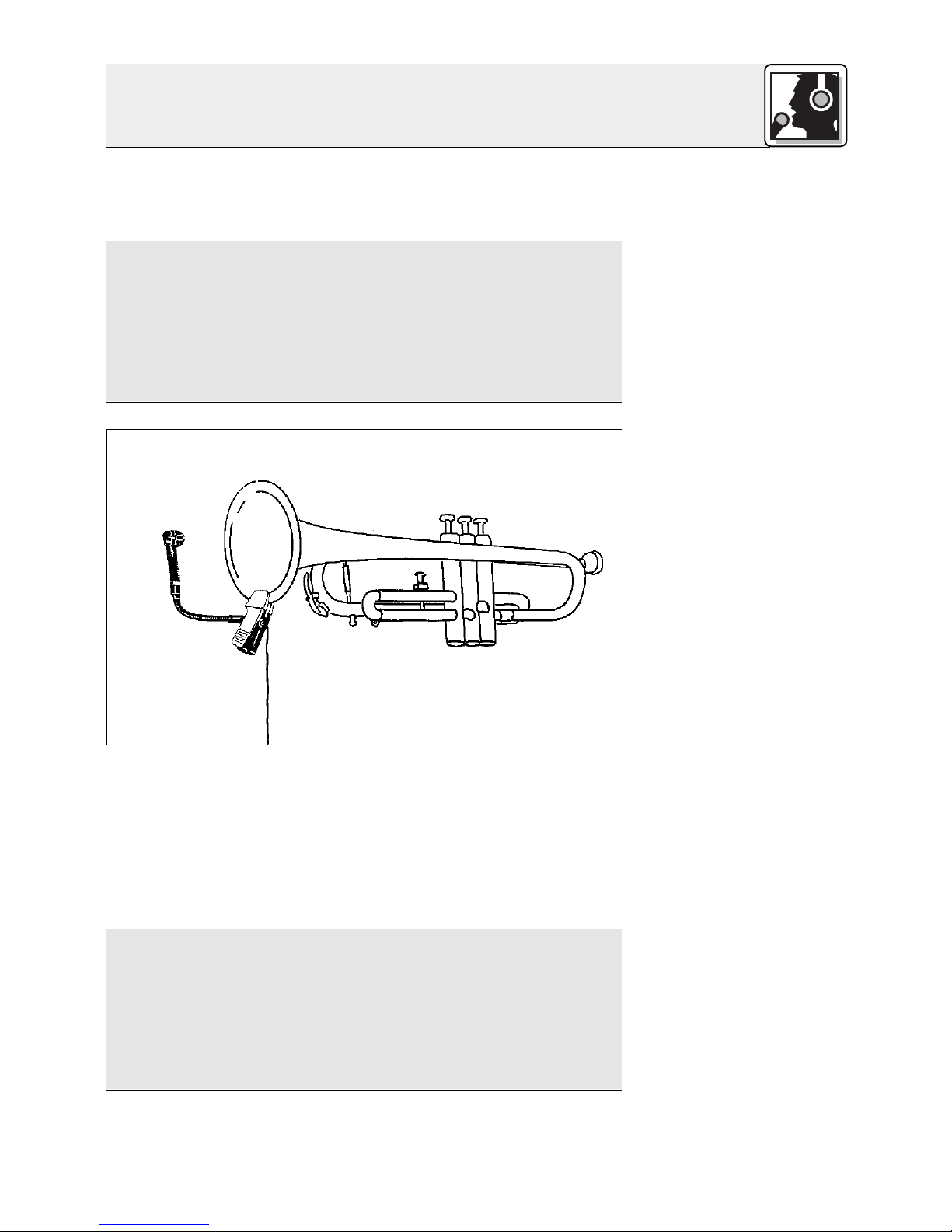

Abb. 8:
Befestigung des
Mikrofons an der
Posaune
1. Klemmen Sie das Mikrofon am Schallbecher
an.
2. Ermitteln Sie durch Versuche die optimale Mi-
krofonposition.
Bei zu starken Luftgeräuschen richten Sie das
Mikrofon auf den Rand des Schallbechers aus
und/oder stecken Sie den mitgelieferten Wind-
schutz auf das Mikrofon.
1. Klemmen Sie das Mikrofon am Schallbecher
an.
3 Anwendung
