AKG PERCEPTION 120 User manual

PERCEPTION 120
PERCEPTION 220
User Instructions.............................p. 2
Please read the manual before using the equipment!
Mode d’emploi .............................p. 14
Veuillez lire cette notice avant d’utiliser le système!

2
Page
1 Precaution/Unpacking .....................................3
1.1 Precaution .........................................3
1.2 Unpacking .........................................3
2 Description .............................................3
2.1 Introduction ........................................3
2.2 Features ..........................................3
2.3 Optional Accessories .................................4
3 Interfacing ..............................................5
3.1 General ...........................................5
3.2 Pinout ............................................5
3.3 Connecting the Microphone ............................5
4 Using Your Microphone ....................................6
4.1 General Hints .......................................6
Page
5 Cleaning................................................7
6 Troubleshooting ..........................................8
7 Specifications ..........................................10
7.1 PERCEPTION 120 ....................................10
7.2 PERCEPTION 220 ....................................11
FCC Statement . ........................................11
Frequency Response and Polar Diagrams. .....................12
The International Page .....................................25
Table of Contents
AKG PERCEPTION 120/220

3
1 Precaution/Unpacking
1.1 Precaution
Please make sure that the piece of equipment
your microphone will be connected to fulfills
the safety regulations in force in your country
and is fitted with a ground lead.
1.2 Unpacking
Check that the packaging contains all of the items
listed for your microphone. Should any item be
missing, please contact your AKG dealer.
PERCEPTION 120: • Microphone
• Stand adapter
• Mini poster
PERCEPTION 220: • Microphone
• Spider suspension
• Carrying case
• Mini poster
2 Description
2.1 Introduction
Thank you for purchasing an AKG product. This
Manual contains important instructions for setting
up and operating your equipment. Please take a
few minutes to read the instructions below care-
fully before operating the equipment and keep
the Manual for future reference. Have fun and
impress your audience!
The
PERCEPTION 120 and PERCEPTION 220 are
heavy-duty, rugged condenser microphones built to
the same strict quality standards as all other AKG
products.
The PERCEPTION 120 uses a 2/3-inch back electret
diaphragm, while the PERCEPTION 220 is a true
condenser microphone with a 1-inch large dia-
phragm.
Designed on the basis of AKG’s decades of know-
how and feedback from sound engineers around
the world using AKG studio microphones every day,
these general-purpose microphones bring AKG stu-
dio quality to the worlds of recording, live sound,
and broadcasting.
2.2 Features
The
PERCEPTION 120 and 220 share the following
features:
•Cardioid polar pattern: The microphone is
most sensitive to sounds arriving from in front
of it while picking up much less of sounds arriv-
ing from the sides or rear (from monitor speak-
ers or neighboring instruments). This makes
the microphone equally suited for recording
and onstage use.
•Gold-sputtered diaphragm: The diaphragm is
made of a plastic foil that is gold-sputtered on
one side only to prevent shorting to the back
electrode even at extremely high sound pres-
sure levels.
•All-metal body: The all-metal body adds to the
rejection of RF interference so you can use the
L
!
AKG PERCEPTION 120 /220

4
microphone near transmitter stations and along
with wireless microphones or other communi-
cations equipment. The extremely rugged,
heavy body and sturdy front grill protect the
microphone from damage from tough handling
on stage.
•High headroom, minimum distortion:
Capable of handling sound pressure levels up
to 150 dB (PERCEPTION 120) or 155 dB (PER-
CEPTION 220) without introducing perceptible
distortion and built to resist high temperatures
and humidity, the microphone will give excellent
results in a wide range of applications.
•Bass cut filter: Selector 1 on the microphone
front (refer to fig. 1) further reduces low-end
distortion caused by footfall or wind noise, etc.
The filter also minimizes the proximity effect
that close-in miking from less than 4 inches
causes in any unidirectional microphone. The
filter rolls off at 12 dB/octave from 300 Hz
downward.
•Switchable preattenuation pad: Selector 2
on the microphone front (refer to fig. 1) lets you
increase the headroom by 20 dB for distortion-
free close-in recording. The preattenuation pad
prevents the microphone's output level, partic-
ularly at low frequencies, from overloading the
miniature transformers used in many mixer
input stages, etc.
2.3 Optional Accessories
•PF 80 studio pop screen
• ST 305 floor stand
•W 4000 external windcscreen

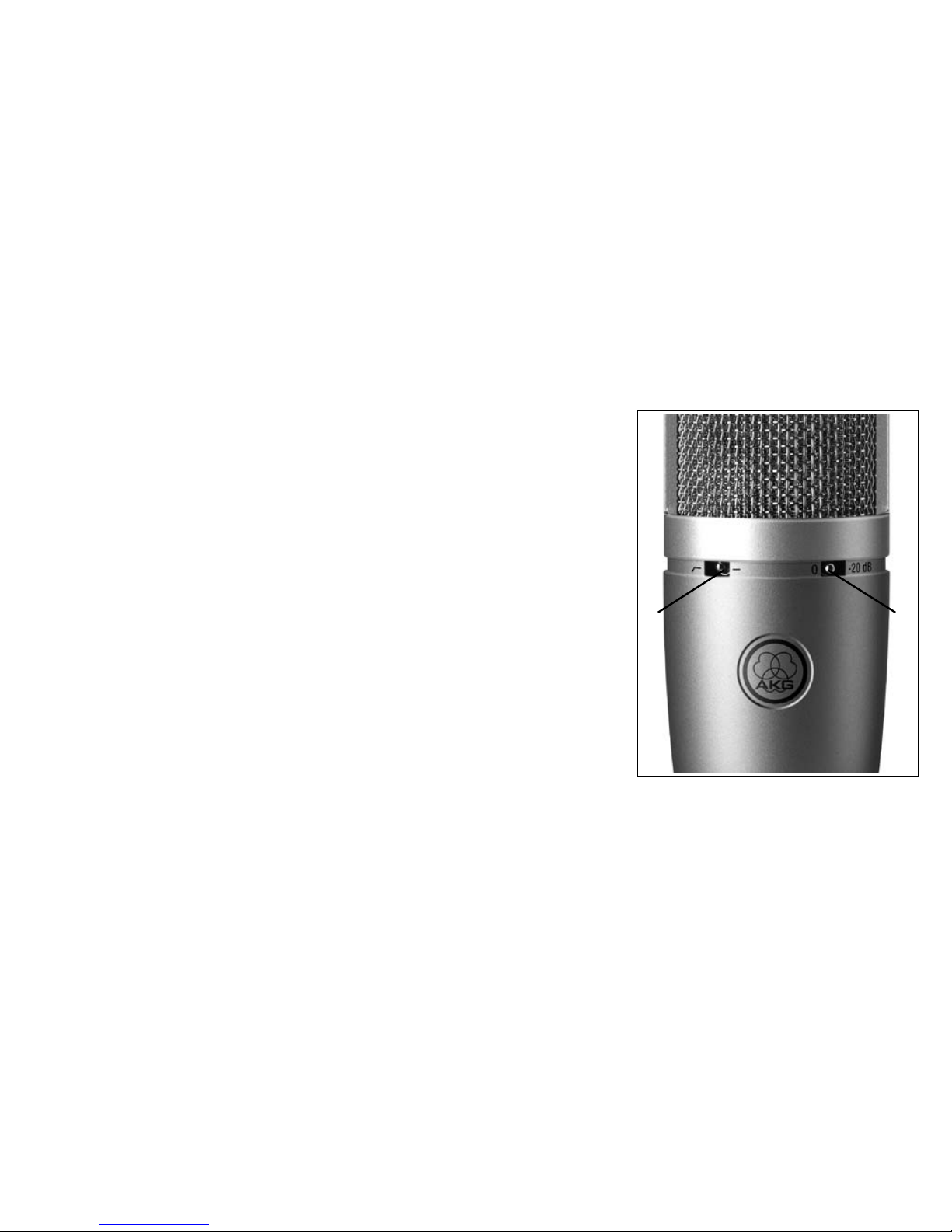

Fig. 1: Bass cut and preattenuation switches on
microphone front.
1 2
AKG PERCEPTION 120/220

3 Interfacing
3.1 General
Section 3 applies to both the PERCEPTION 120 and the
PERCEPTION 220 .
The microphone uses a condenser transducer de-
signed for 48-volt phantom powering to DIN 45 596/
IEC 268-15 and needs an external power supply.
3.2 Pinout
The microphone provides a balanced output on a 3-
pin male XLR connector:
Pin 1: ground
Pin 2: hot
Pin 3: cold
3.3 Connecting the Microphone
Refer to fig. 2.
1. Use an XLR cable to connect the microphone to
a balanced XLR input with phantom power.
2. Switch the phantom power on. (Refer to the user
manual of the unit to which you connected your
microphone.)
5

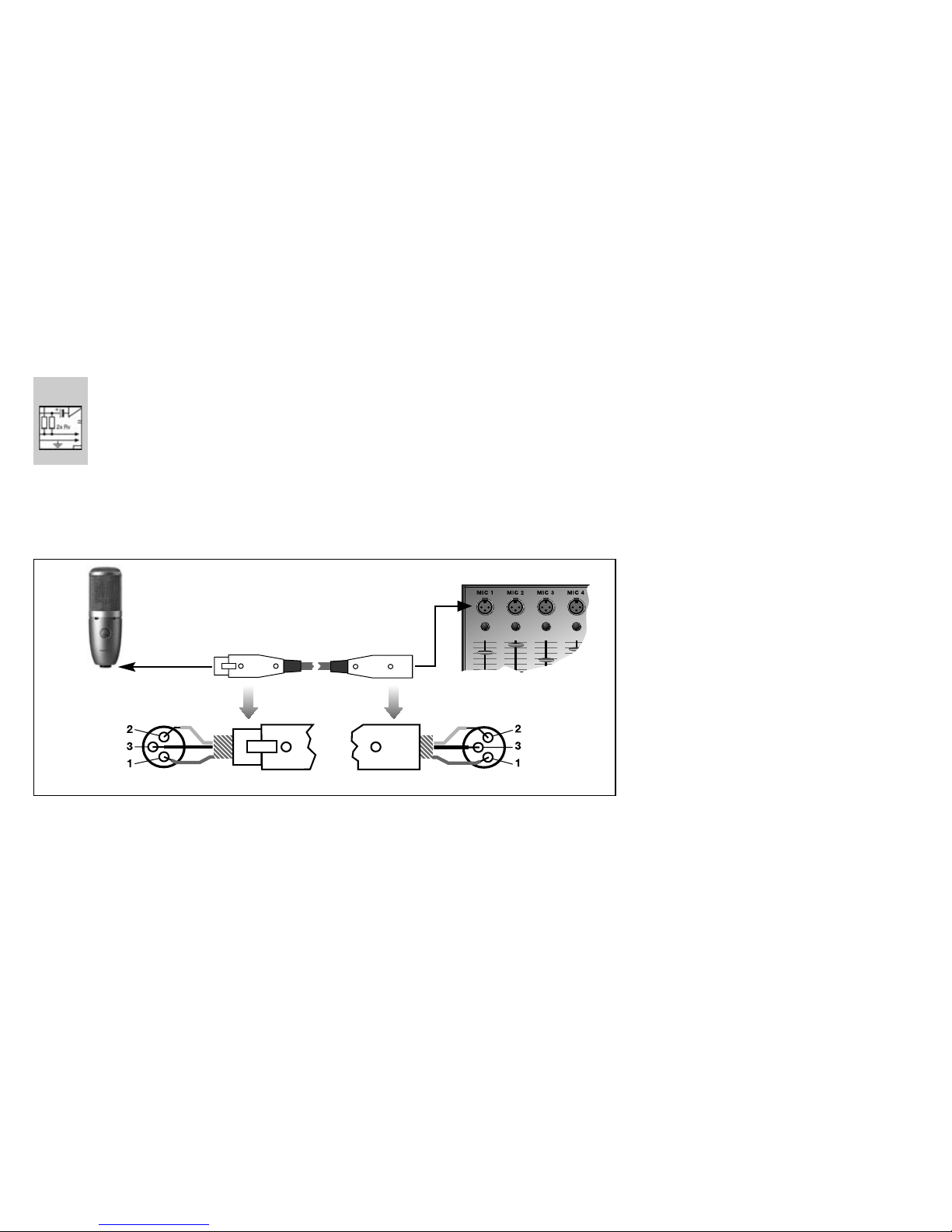

Fig. 2: Connecting to a balanced input with phantom power.
AKG PERCEPTION 120/220

4 Using Your Microphone
4.1 General Hints
The
PERCEPTION 120 and PERCEPTION 220 are gen-
eral-purpose cardioid microphones for recording,
broadcast, and onstage use.
Every instrument radiates its sound in a specific
way. Therefore, to get the best sound it is crucial to
experiment with microphone placement.
The following hints apply to both the
PERCEPTION
120 and the PERCEPTION 220 .
• Refer to fig. 3. The front of the microphone is
the side of the body with the AKG logo on it.
Therefore, always aim the logo at the sound
source you are going to record!
Being a unidirectional (cardioid) microphone,
the PERCEPTION 120/220 will pick up very little
sound from the rear.
• When recording wind instruments or vocals,
make sure not to blow or sing directly into
the microphone.
To avoid unwanted wind and pop noise or mois-
ture problems, place an optional PF 80 pop
screen from AKG between the microphone and
vocalist/instrument.
•Keep the microphone dry. Moisture from
blowing or singing directly at the capsule from
a short distance, or extremely high humidity
may cause the microphone to start crackling or
go very quiet due to partial short circuits in the
polarization voltage.
• If you use the microphone in the open air, use
an optional AKG W 4000 windscreen to pro-
tect the microphone from moisture and reduce
wind noise.
•High volume instruments: You can use this
microphone for close-in recording of very loud
instruments (brass instruments, kick drum,
etc.). Just switch the preattenuation pad in to in-
crease the microphone’s capability of handling
6

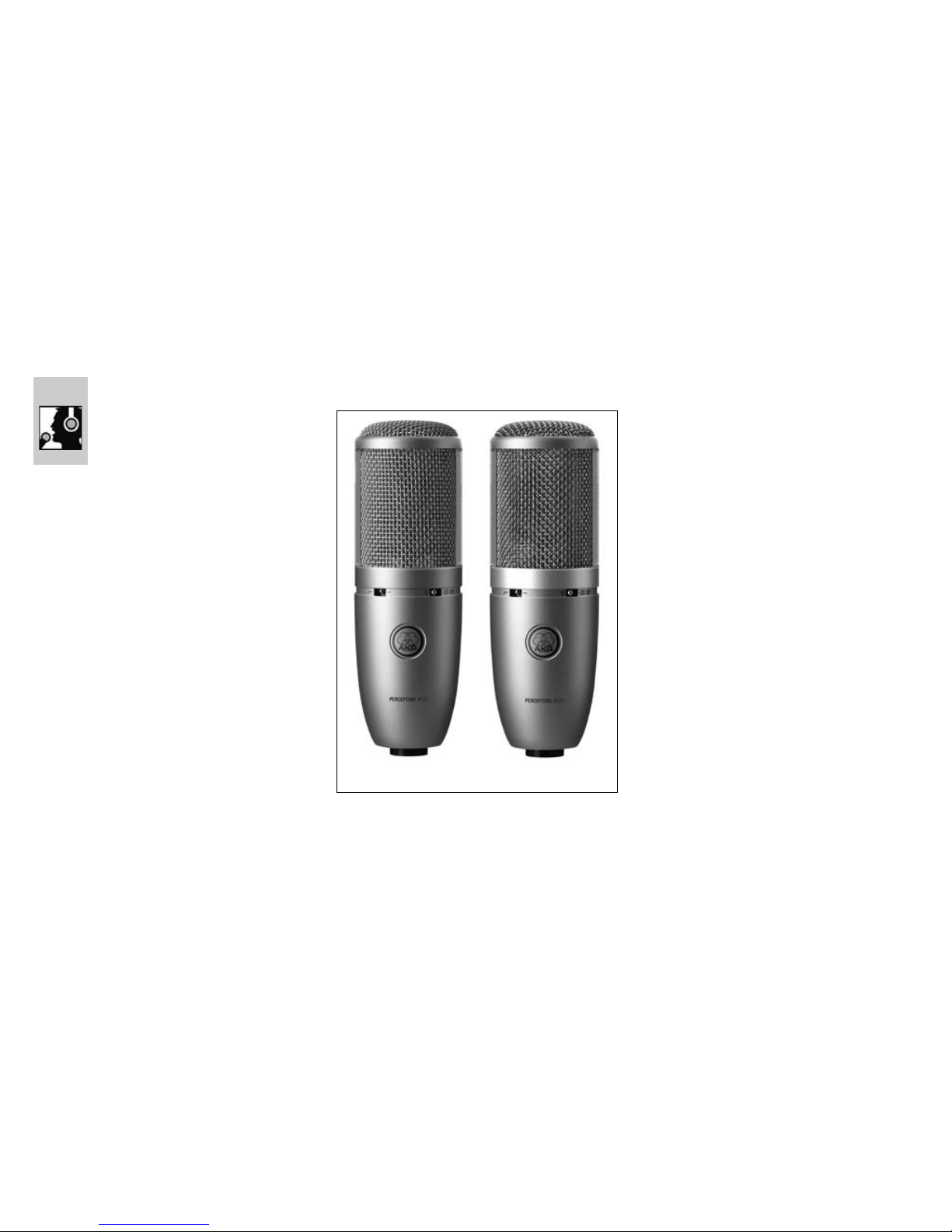

Fig. 3: Microphone front.
PERCEPTION 120 PERCEPTION 220
AKG PERCEPTION 120/220

7
sound pressure levels up to 150 dB (PERCEP-
TION 120) or 155 dB (PERCEPTION 220).
•Low-frequency noise: To suppress low-fre-
quency noise such as air conditioning rumble,
footfall noise, or traffic sounds, switch the bass
cut filter in.
5 Cleaning
• To clean the surface of the microphone body,
use a soft cloth moistened with water.
AKG PERCEPTION 120/220

8
No sound.
Distortion.
1. Power to mixer and/or amplifier is off.
2. Channel or master fader on mixer, or volume
control on amplifier is at zero.
3. Microphone is not connected to mixer or ampli-
fier.
4. Cable connectors are seated loosely.
5. Cable is defective.
6. No supply voltage.
1. Channel gain control on mixer set too high.
2. Microphone too close to sound source.
1. Switch power to mixer or amplifier on.
2. Set channel or master fader on mixer or volume
control on amplifier to desired level.
3. Connect microphone to mixer or amplifier.
4. Check cable connectors for secure seat.
5. Check cable and replace if damaged.
6. Switch phantom power on.
Phantom power supply: connect to power outlet
or insert battery
(batteries).
Check cable and replace if necessary.
1. Turn gain control down CCW.
2. Move microphone further away from sound
source.
Switch preattenuation pad in.
Problem Possible Cause Remedy
6 Troubleshooting
AKG PERCEPTION 120/220

9
6 Troubleshooting
Crackling noises or low output. • Partial short circuits due to excessive humidity. • Place microphone in warm, dry room and allow to
dry.
Problem Possible Cause Remedy
AKG PERCEPTION 120/220

10
7.1 PERCEPTION 120
Type: 2/3-inch back electret condenser
pressure-gradient microphone
Polar pattern: cardioid
Open-circuit sensitivity: 18 mV/Pa (-35 dBV)
Frequency range: 20 Hz to 20 kHz (see frequency response
trace)
Impedance: ≤ 200 ohms
Recommended load impedance: ≥ 1200 ohms
Equivalent noise level
to CCIR 468-2: 32 dB
Equivalent noise level
to IEC 60268-4 (A-weighted): 22 dB-A
Signal/noise ratio
re 1 Pa (A-weighted): 72 dB
Max. SPL for 0.5% THD: 130 / 150 dB SPL (0 / -20 dB)
Environment: temperature: -10°C to +60°C
R.H.: 80% (+25°C)
Powering: 48 V ±4 V phantom power
to DIN 45 596 / IEC 268-15
Current consumption: ≤ 2 mA
Connector: 3-pin XLR (pin 2 hot)
Dimensions: 53 dia. x 165 mm high / 2 x 6.5 in.
Net weight: 525 g / 1.2 lbs.
Bass cut filter slope: 12 dB/octave, 300 Hz
Preattenuation pad: -20 dB (switchable)
7 Specifications
AKG PERCEPTION 120/220

11
7.2 PERCEPTION 220
Type: 1-inch large-diaphragm, true con-
denser pressure-gradient micro-
phone
Polar pattern: cardioid
Open-circuit sensitivity: 18 mV/Pa (-35 dBV)
Frequency range: 20 Hz to 20 kHz (see frequency response
trace)
Impedance: ≤ 200 ohms
Recommended load impedance: ≥ 1200 ohms
Equivalent noise level
to CCIR 468-2: 26 dB
Equivalent noise level
to IEC 60268-4 (A-weighted): 16 dB-A
Signal/noise ratio
re 1 Pa (A-weighted): 78 dB
Max. SPL for 0.5% THD: 135 / 155 dB SPL (0 / -20 dB)
Environment: temperature: -10°C to +60°C
R.H.: 80% (+25°C)
Powering: 48 V ±4 V phantom power
to DIN 45 596 / IEC 268-15
Current consumption: ≤ 2 mA
Connector: 3-pin XLR (pin 2 hot)
Dimensions: 53 dia. x 165 mm high / 2 x 6.5 in.
Net weight: 525 g / 1.2 lbs.
Bass cut filter slope: 12 dB/octave, 300 Hz
Preattenuation pad: -20 dB (switchable)
FCC Statement
The device complies with part 15 of the FCC rules. Operation is subject to the fol-
lowing two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference
that may cause undesired operation.
7 Specifications
AKG PERCEPTION 120/220

PERCEPTION 120: Frequency Response
Polar Diagram
PERCEPTION 220: Frequency Response
Polar Diagram
12
7 Specifications
AKG PERCEPTION 120/220

13
AKG PERCEPTION 120/220

14
AKG PERCEPTION 120/220
Page
1 Précautions/Déballage........................................................................15
1.1 Précautions...............................................................................15
1.2 Déballage .................................................................................15
2 Description .........................................................................................15
2.1 Introduction...............................................................................15
2.2 Caractéristiques .......................................................................15
2.3 Accessoires optionnels ..............................................................16
3 Raccordement ....................................................................................17
3.1 Généralités ...............................................................................17
3.2 Brochage..................................................................................17
3.3 Comment connecter le microphone............................................17
4 Utilisation du microphone ..................................................................18
4.1 Conseils généraux ....................................................................18
Page
5 Nettoyage ...........................................................................................19
6 Dépannage..........................................................................................20
7 Caractéristiques techniques...............................................................22
7.1 PERCEPTION 120......................................................................22
7.2 PERCEPTION 220......................................................................23
Réponse en fréquence et diagrammes polaires....................................24
La page internationale...........................................................................25
Table des matières

1 Précautions/Déballage
1.1 Précautions
Assurez-vous que le matériel auquel vous aller
connecter votre microphone répond bien aux
règlements de sécurité en vigueur dans votre
pays et qu’il possède une mise à la terre.
1.2 Déballage
Vérifiez si l’emballage contient bien tous les articles
indiqués ci-dessous:
PERCEPTION 120 : • Microphone
• Adaptateur pour pied
• Mini-poster
PERCEPTION 220 : • Microphone
• Spider
• Mallette
• Mini poster
2 Description
2.1 Introduction
Nous vous remercions d’avoir acheté un produit
AKG. Vous trouverez dans la présente notice des
instructions importantes pour l’installation et l’utili-
sation de votre matériel. Accordez-vous quelques
minutes pour lire attentivement les instructions
ci-dessous avant la mise en service et conser-
vez la notice pour pouvoir la consulter le cas éché-
ant. Nous vous souhaitons bon divertissement, à
vous et à votre public !
Les
PERCEPTION 120 et 220 sont des microphones
électrostatiques, particulièrement robustes, qui ré-
pondent en même temps aux critères de qualité
extrêmement stricts valables pour tous les autres
produits AKG.
Le PERCEPTION 120 possède un diaphragme back
electret de 2/3” (17 mm environ). Le PERCEPTION
220 est un micro statique véritable à grand dia-
phragme de 1” (25 mm).
Conçus sur la base du savoir-faire accumulé par
AKG pendant des dizaines d'années et du feed-
back provenant d’ingénieurs du son du monde
entier, qui utilisent quotidiennement les micros de
studio AKG, ces microphones tous usages à dia-
phragme de 25 mm font entrer la qualité studio
d’AKG dans l’univers de l’enregistrement, du son
'live' et de la radiodiffusion.
2.2 Caractéristiques
Les
PERCEPTION 120 et 220 possèdent les caracté-
ristiques communes suivantes :
• Diagramme polaire cardioïde : Le micropho-
ne est extrêmement sensible aux sons arrivant
sur l’avant alors qu’il capte beaucoup moins les
sons arrivant sur le côté ou sur l’arrière (venant
p.ex. des enceintes de référence ou des instru-
ments voisins). Il convient donc aussi bien pour
l’enregistrement que pour l’utilisation sur
scène.
• Diaphragme plaqué or : Le diaphragme con-
siste en une feuille de plastique plaqué or sur
une face seulement afin d’éviter un court-cir-
cuit sur l’électrode arrière même pour les
15
AKG PERCEPTION 120/220
L
!

niveaux de pression sonore extrêmement éle-
vés.
• Corps entièrement métallique : Le corps
entièrement métallique contribue à la réjection
d’interférences RF ce qui vous permet d’utiliser
le micro à proximité de stations émettrices et
en même temps que des microphones ou aut-
res matériels de communication sans fil. Le
corps de micro massif et extrêmement résis-
tant ainsi que la grille avant robuste protègent
le microphone contre les manipulations bruta-
les courantes sur la scène.
• Importante marge avant saturation, distor-
sion minimum : Capable de restituer sans dis-
torsion perceptible des niveaux de pression so-
nore allant jusqu’à 150 dB (PERCEPTION 120)
ou 155 dB (PERCEPTION 220) et construit pour
résister aux températures élevées et à l’humi-
dité, ce microphone donne d’excellents résul-
tats pour une large gamme d’applications.
•Filtre coupe-bas : Le sélecteur 1 sur la face
avant du micro (voir fig. 1) réduit encore les dis-
torsions dans l’extrême grave causées par les
bruits de pied ou de vent, etc. Ce filtre minimise
par ailleurs l’effet de proximité apparaissant
dans tout micro unidirectionnel en cas de prise à
moins de 10 cm de distance. Le filtre apporte
une atténuation de 12 dB/octave à 300 Hz et
au-dessous.
•Pré-atténuateur de sensibilité commutable :
Le commutateur de pré-atténuation (2) sur la
face avant du microphone (voir fig. 1, page 16)
permet d’augmenter la marge avant saturation
de 10 dB pour un enregistrement de proximité
exempt de distorsions. Le pré-atténuateur de
sensibilité permet d’éviter que le niveau de sor-
tie du microphone n’occasionne, en particulier
à basses fréquences, une surcharge des trans-
formateurs miniatures fréquemment utilisés sur
les étages d’entrée des tables de mixage, etc.
2.3 Accessoires optionnels
• Ecran anti-pops de studio PF 80
• Pied ST 305
• Ecran antivent W 4000
16
AKG PERCEPTION 120/220
Fig. 1 : Interrupteurs de coupe-bas et de pré-atténuateur sur la
face avant du microphone
1 2

17
3 Raccordement
3.1 Généralités
Le point 3 concerne à la fois le PERCEPTION 120 et le
PERCEPTION 220 .
Le microphone est doté d’un transducteur électro-
statique conçu pour une alimentation fantôme de
48 V selon DIN 45 596/CEI 268-15, et a donc
besoin d’une alimentation externe.
3.2 Brochage
Le microphone fournit une sortie équilibrée sur
connecteur mâle 3 points type XLR :
Broche 1 : terre
Broche 2 : point chaud
Broche 3 : point froid
3.3 Comment connecter le microphone
Voir fig. 2 ci-jointe.
1. Utilisez un câble XLR pour connecter le micro-
phone à une entrée XLR symétrique avec ali-
mentation fantôme.
2. Mettez l’alimentation fantôme sous tension.
(Consultez le manuel de l’utilisateur de l’appa-
reil auquel vous connectez votre microphone.)
AKG PERCEPTION 120/220
Fig. 2 : Connexion sur une entrée symétrique avec alimentation fantôme.

4 Utilisation du microphone
4.1 Conseils généraux
Les
PERCEPTION 120 et 220 sont des microphones
cardioïdes toutes applications pour l’enregistre-
ment, la radio et la scène.
Chaque instrument a une façon spécifique d’irra-
dier le son. Si l’on veut obtenir les meilleurs résul-
tats il est donc extrêmement important d’essayer
divers positionnements du micro.
Les conseils ci-dessous s’appliquent à la fois au
PERCEPTION 120 et au PERCEPTION 220.
• Voir fig. 3 ci-jointe. La face avant du micro-
phone est le côté du corps de micro sur lequel
se trouve le logo d’AKG. Il faut donc toujours
orienter le logo vers la source sonore que vous
voulez capter !
Le
PERCEPTION étant un micro unidirec-
tionnel (cardioïde) il capte très peu de sons
venant de l‘arrière.
• Pour l’enregistrement d’instruments à vent ou
de la voix, faites attention de ne pas souffler
ou chanter directement dans le micro.
• Pour éviter les bruits de vents ou pops indési-
rables ainsi que la projection de salive, interca-
lez un écran anti-pops optionnel PF 80
d’AKG entre le micro et le chanteur ou l’instru-
ment.
•Veillez à ce que le micro soit toujours sec.
Les projections de salive lorsqu’on souffle ou
chante de près directement sur la capsule de
même qu’une extrême humidité ambiante peu-
vent occasionner des craquements dans le
micro ou le son peut devenir quasi inaudible du
fait de court-circuits partiels de la tension de
polarisation.
• Si vous vous servez du microphone en plein
air, utilisez un écran antivent optionnel AKG
W 4000 pour protéger le micro de l’humidité et
réduire les bruits de vent.
AKG PERCEPTION 120/220
18
Fig. 3 : Face avant du micro
PERCEPTION 120 PERCEPTION 220

19
AKG PERCEPTION 120/220
•Instruments à haut volume sonore : vous
pouvez utiliser ce micro pour enregistrer de
près des instruments à très haute intensité
sonore (cuivres, grosse caisse, etc.). Mettez le
pré-atténuateur en service pour permettre au
micro de mieux gérer les niveaux de pression
sonore allant jusqu’à 150 dB (PERCEPTION
120) ou 155 dB (PERCEPTION 220).
•Bruit à basse fréquence : Pour supprimer les
bruits à basse fréquence tels que bruit d’une
climatisation, bruits des pieds sur la scène ou
bruit de la circulation, mettez le coupe-bas en
service.
5 Nettoyage
• Pour nettoyer la surface du corps du micropho-
ne, utilisez un chiffon doux humide sans autre
produit que de l’eau.

20
AKG PERCEPTION 120/220
Pas de son
Distorsion
1. La table de mixage et/ou l’ampli ne sont pas
sous tension.
2. Le canal ou le potentiomètre maître sur la table
de mixage, ou bien le contrôle de volume de
l’ampli est sur zéro.
3. Le micro n’est pas connecté à la table de
mixage ou à l’ampli.
4. Les connecteurs de câble ne sont pas bien en-
foncés.
5. Le câble est défectueux.
6. Le micro n’est pas alimenté.
1. Le contrôle de gain du canal sur la table de
mixage est trop élevé.
2. Le micro est trop près de la source sonore.
1. Mettez la table de mixage ou l’ampli sous ten-
sion.
2. Réglez le canal ou le potentiomètre maître sur la
table de mixage, ou bien le contrôle de volume
de l’ampli sur le volume souhaité.
3. Connectez le micro à la table de mixage ou à
l’ampli.
4. Assurez-vous que les connecteurs de câble sont
bien enfoncés.
5. Contrôlez le câble et remplacez-le s’il est abîmé.
6. Mettez l’alimentation fantôme sous tension.
Contrôlez le câble et remplacez-le le cas
échéant.
1. Abaissez le contrôle de gain en tournant le bou-
ton dans le sens opposé à la montre.
2. Eloignez le micro de la source sonore.
Problème Cause possible Remède
6 Dépannage
