AKG C 444 User manual

Bitte vor Inbetriebnahme des Gerätes lesen!
Please read the manual before using the equipment!
Veuillez lire cette notice avant d’utiliser le système!
Prima di utilizzare l’apparecchio, leggere il manuale!
Antes de utilizar el equipo, lea por favor el manual!
Por favor leia este manual antes de usar o equipamen to!
C 444
Bedienungshinweise. . . . . . S. 2
User Instructions. . . . . . . . p. 10
Mode d’emploi. . . . . . . . . . p. 18
Istruzioni d’uso . . . . . . . . . p. 26
Modo de empleo . . . . . . . . p. 34
Instruções de uso . . . . . . . p. 42

2
1 Beschreibung
Das C 444 ist ein Miniatur-Kondensatormikrofon, das mit
einem Nackenbügel am Kopf getragen wird. Das Mikrofon hat
eine nierenförmige Richtcharakteristik und nimmt daher
Schall von vorne (vom Mund) bevorzugt auf.
Das Mikrofongehäuse mit dem Kondensatorwandler ist über
eine elastische Lagerung mit dem Mikrofonarm verbunden,
um Kabelgeräusche und Körperschall zu unterdrücken. Der
Mikrofonarm positioniert das Mikrofon seitlich vor dem Mund.
Dadurch werden Popgeräusche weitgehend vermieden und
das Mikrofon vor Verunreinigung geschützt. Der mitgelieferte
Windschutz unterdrückt zusätzlich Wind- und Popgeräusche.
Das C 444 wird mit folgendem Zubehör geliefert:
Schaumstoff-Windschutz W 444
Batteriespeisegerät B 29 L
Phantomspeiseadapter MPA III
1.1 Allgemeines
1.2 Mitgeliefertes
Zubehör
1.3 Empfohlenes
Zubehör

3
Das C 444 ist ein Kondensatormikrofon und benötigt daher
eine Stromversorgung.
1. Stecken Sie den Mini-XLR-Stecker am Mikrofonkabel bis
zum Anschlag in eine der beiden Mini-XLR-Buchsen am
B 29 L, die Mini-XLR-Kupplung am Anschlusskabel des
MPA III bzw. die Eingangsbuchse des Taschensenders an.
Der Stecker verriegelt sich automatisch.
2. Verbinden Sie das B 29 L bzw. den MPA III mit dem
gewünschten Eingang.
Das optionale Batteriespeisegerät B 29 L ermöglicht Ihnen,
zwei Mikrofone an einen gemeinsamen symmetrischen oder
asymmetrischen Eingang anzuschliessen, sodass Sie weni-
ger Mischpulteingänge benötigen.
Mit dem optionalen Phantomspeiseadapter MPA III können
Sie das C 444 an jede Phantomspeisequelle sowie an XLR-
Eingänge mit 9 bis 52 V Phantomspeisung anschliessen.
Als Phantomspeisegeräte für C 444 L mit MPA III empfehlen
wir das optionale Netzgerät N 62 E oder N 66 E sowie das
(ebenfalls optionale) Batteriespeisegerät B 18 von AKG.
Wenn Sie andere als die von AKG empfohlenen
Speisegeräte verwenden, kann das Mikrofon
beschädigt werden und erlischt die Garantie.
2.1 C 444 L
2.2 Batterie-
speisegerät B 29 L
2.3 Phantom-
speiseadapter MPA III
2.4 Externe
Phantom-
speisegeräte
Achtung!
2 Anschluss

4
2 Anschluss
Zum Anschluss an symmetrische (XLR-) Eingänge ver-
wenden Sie ein normales XLR-Kabel.

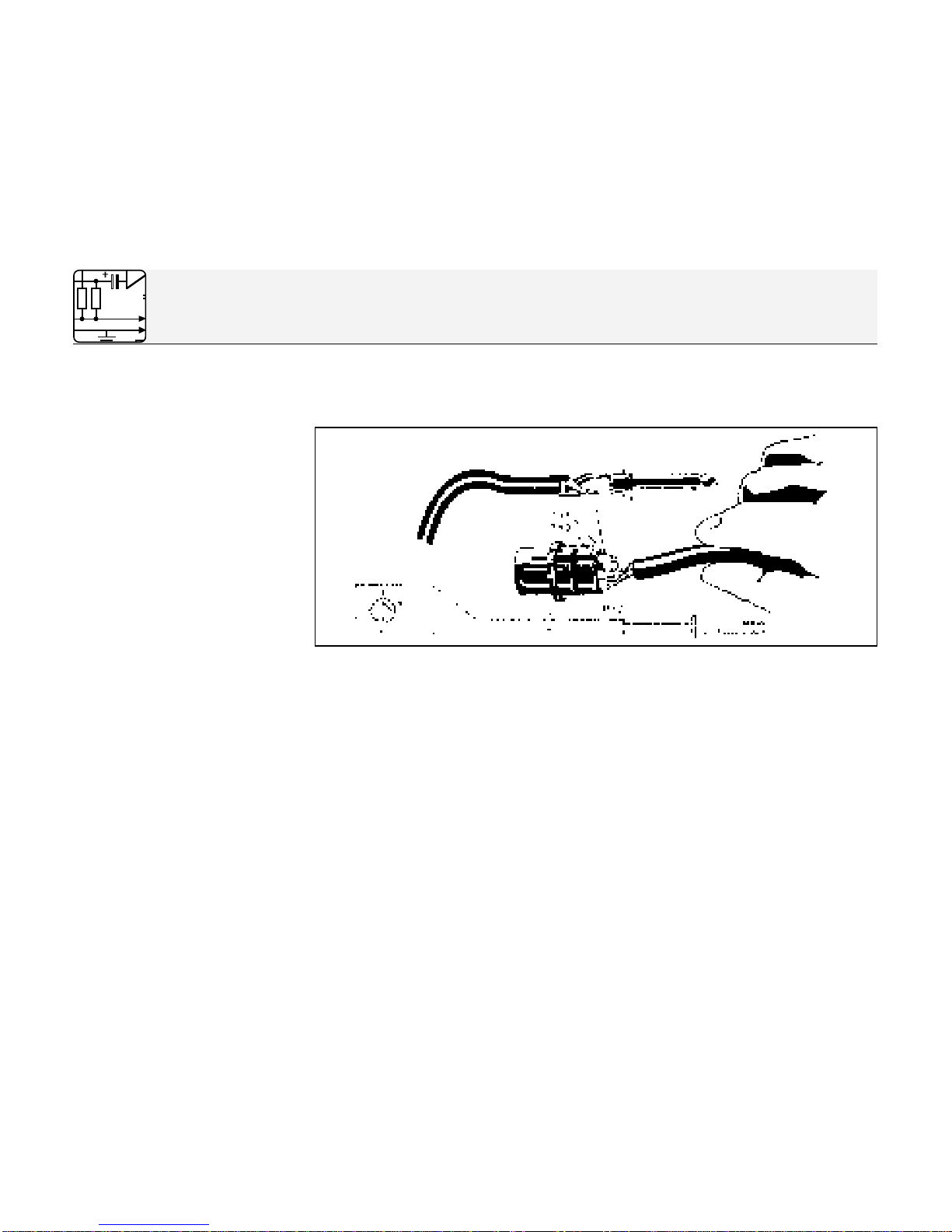

Abb. 1: Anschlusskabel für asymmetrische Mikrofoneingänge.
Für asymmetrische Eingänge (Mono-Klinkenbuchse) ver-
wenden Sie ein Kabel mit XLR-Stecker (weiblich) und Mono-
Klinkenstecker (s. Abb. 1):
1. Verbinden Sie im XLR-Stecker mittels einer Drahtbrücke
Stift 1 mit Stift 3 und mit der Abschirmung.
2. Verbinden Sie die innere Ader des Kabels mit Stift 2 des
XLR-Steckers und der Spitze des Klinkensteckers.
2.5 Anschlusskabel

5
3 Anwendungshinweise
1. Setzen Sie das Mikrofon
wie in Abb. 2 gezeigt auf.
2. Biegen Sie den Schwa-
nenhals so, dass das
Mikrofon seitlich vor dem
Mundwinkel sitzt.
Anm.: Wenn das Mikrofon
”poppt” (”p” und ”t” werden
unnatürlich laut übertra-
gen), plazieren Sie die
Mikrofonkapsel etwas wei-
ter vom Mund weg (nach
hinten oder nach unten).
Klingt das Mikrofon
”dünn”, ohne Druck, posi-
tionieren Sie die Kapsel
näher am Mund.
Suchen Sie beim Sound-
check die ideale Position
(s. Abb. 3).
3.1 Mikrofon
aufsetzen
Abb. 2: Mikrofon aufsetzen.
Abb. 3: Mikrofon positionieren

6
3 Anwendungshinweise
Falls (z.B. im Freien) starke Windgeräusche oder
Popgeräusche auftreten, befestigen Sie den mitgelieferten
Schaumstoff-Windschutz am Mikrofon.
1. Stecken Sie den Windschutz auf die Mikrofonkapsel auf.
2. Ziehen Sie den Windschutz auch über das äussere Ende
der Mikrofonkapsel.
Arbeitsweise: Kondensatormikrofon mit
Permanentladung
Richtcharakteristik: Niere
Übertragungsbereich: 20-20.000 Hz
Empfindlichkeit bei 1000 Hz: 40 mV/Pa (-28 dBV bez. auf 1 V/Pa)
Elektrische Impedanz bei 1000 Hz: 200 Ω, elektronisch symmetriert
Empfohlene Lastmpedanz: >2000 Ω
Grenzschalldruckpegel für 1% / 3% Klirrfaktor: 126 / 130 dB SPL
Äquivalentschalldruckpegel: 22 dB-A
Speisespannung:
C 444 L: 9 V Batteriespeisung über B 29 L
oder Taschensender, oder 9 - 52 V
Universalphantomspeisung über
Adapter MPA III
3.2 Windschutz
4.1 Mikrofon
4 Technische Daten

7
Stromaufnahme: ca. 2 mA
Zulässige klimatische Temperatur: -20°C ... +60°C
Verhältnisse: Rel. Luftfeuchte bei +20°C: 99%
Gehäusematerial: Bügel: Metall
Mikrofongehäuse: Noryl
Oberfläche: mattschwarz
Abmessungen: 130 mm ø
Kabellänge: 1,5 m
Nettogewicht: 30 g ohne Stecker
Dieses Produkt entspricht der Norm EN 50 082-1, vorausge-
setzt, dass nachgeschaltete Geräte CE-konform sind.
4.3 Frequenzkurve
4.2 Konformitäts-
hinweis
4.4 Polardiagramm
4 Technische Daten

8
Alle Metalloberflächen können Sie problemlos mit (Industrie-)
Spiritus oder Alkohol reinigen.
Den Schaumstoff-Windschutz reinigen Sie am besten mit
einer milden Waschmittellösung. Der Windschutz ist sofort
nach dem Trocknen wieder einsatzbereit.
5 Reinigung

9
6 Fehlerbehebung
Fehler
1. Mikrofon funktioniert
nicht:
2. Starke Pop-, oder
Wind- und Atem-
geräusche hörbar:
3. Mikrofon klingt mit der
Zeit immer dumpfer:
4. Mikrofon klingt ”dünn”,
Rückkopplung bereits
bei geringen Pegeln:
Mögliche Ursache
Keine Speisespannung
Mikrofon zu nahe an Mund
oder Nase.
Verschmutzter Innen- oder
Aussenwindschutz W 444
dämpft hohe Frequenzen.
Mikrofon zu weit vom
Mundwinkel entfernt.
Behebung
Speisegerät überprüfen.
Mikrofon-Einsprech-
öffnungen zum Mundwinkel
ausrichten und so weit von
Mund und Nase entfernt,
dass Atemgeräusche nicht
mehr auftreten.
1. Windschutz W 444 mit
Seifenlauge reinigen.
2. Innenwindschutz von
AKG-Service reinigen
lassen.
ACHTUNG: Mikrofon-
gehäuse nicht öffnen, da
ansonsten die Garantie
erlischt.
Mikrofon näher am
Mundwinkel positionieren.

10
The C 444 is a head-worn miniature condenser microphone
with a convenient behind-the-neck headband. The micro-
phone has a cardioid polar pattern and therefore “prefers”
sounds arriving from in front of it (from the user’s mouth).
The microphone case containing the condenser transducer is
shock mounted on the microphone arm in order to suppress
cable and mechanical noise. The microphone arm will place
the microphone in front of the corner of your mouth to mini-
mize pop noise and protect the microphone from contamina-
tion. The supplied windscreen makes the microphone even
less susceptible to wind and pop noise.
The C 444 is supplied with the following accessory:
W 444 foam windscreen
B 29 L battery supply
MPA III phantom power adapter
1.1 General
1.2 Standard
Accessories
1.3 Optional
Accessories
1 Description

11
The C 444 is a condenser microphone and therefore needs a
power supply.
1. Plug the mini XLR connector on the microphone cable all
the way into one of the two mini XLR sockets on the
B 29 L, the mini XLR socket on the connecting cable of the
MPA III, or the input socket on the bodypack transmitter.
The connector will lock automatically.
2. Connect the B 29 L or MPA III to the desired input.
The optional B 29 L battery supply allows you to connect two
microphones to a common balanced or unbalanced input in
order to save on mixer inputs.
The optional MPAIII phantom power adapter lets you connect
the C 444 to any phantom power source or XLR input with
9 to 52 V phantom power.
For phantom powering the C 444 L via an MPA III we recom-
mend the optional N 62 E or N 66 E AC power supply or the
B 18 battery supply (also optional) from AKG.
Using any power supply other than those recom-
mended by AKG may damage your microphone and
will void the warranty.
2.1 C 444 L
2.2 B 29 L Battery
Supply Unit
2.3 MPA III Phantom
Power Adapter
2.4 External
Phantom Adapters
Warning
2 Interfacing

12
To connect to a balanced (XLR) input, use a standard XLR
cable.

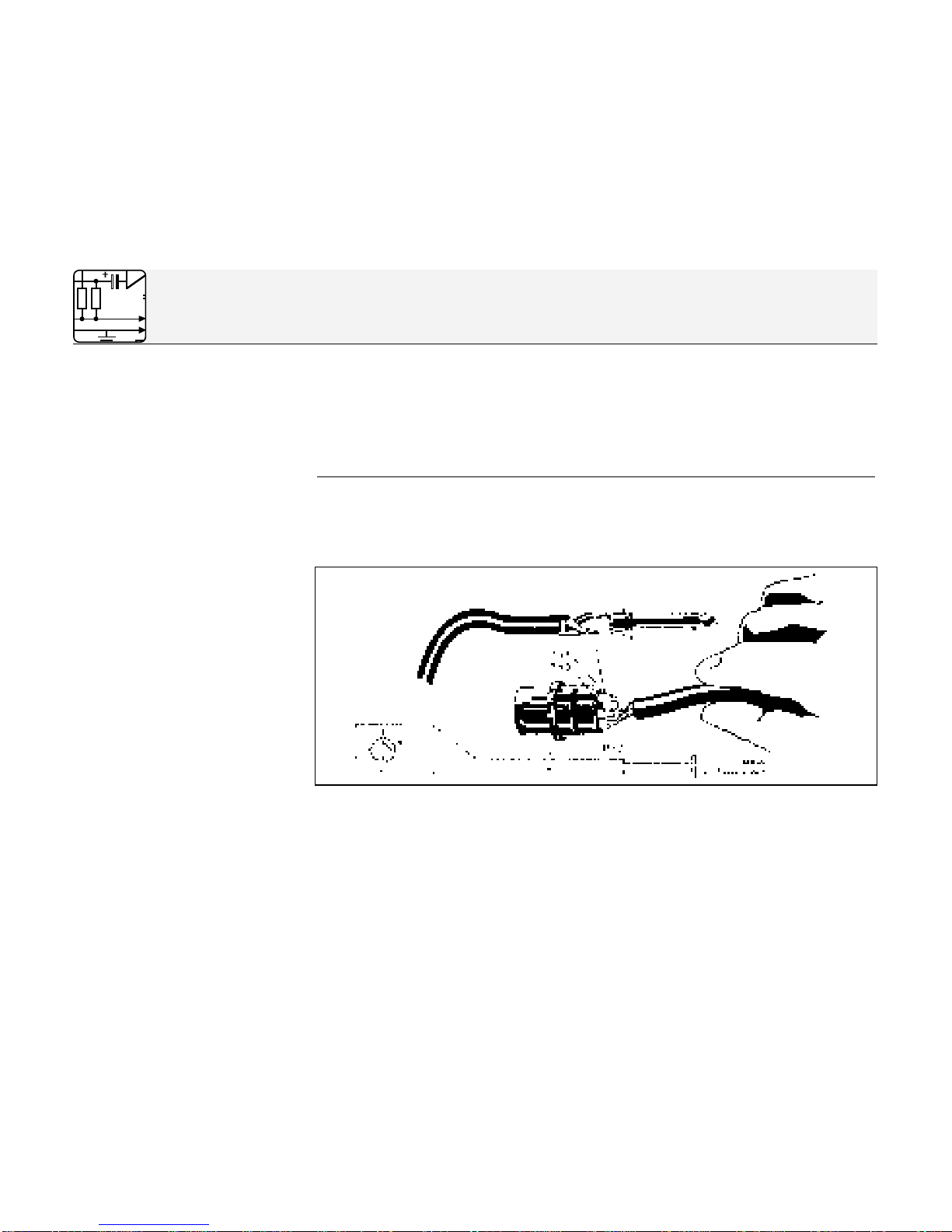

Fig. 1: Connecting cable for unbalanced microphone inputs.
To connect to an unbalanced input (mono jack), use a cable
with a female XLR connector and TS jack plug (see fig. 1
above):
1. On the XLR connector, use a wire bridge to connect pin 1
to pin 3 and the cable shield.
2. Connect the inside wire of the cable to pin 2 on the XLR
connector and the tip contact of the jack plug.
2.5 Connecting
Cable
2 Interfacing

3 Operating Notes
13
1. Put the microphone on as
shown in fig. 2.
2. Bend the gooseneck so
that the microphone will sit
to one side in front of the
corner of your mouth.
Note: Should you hear
excessive pop noise (”p”
and ”t” sounds are over-
emphasized unnaturally),
move the microphone
capsule further away from
your mouth (up or back).
If the microphone sounds
”thin” or flat, move the
microphone capsule
closer to your mouth (refer
to fig. 3).
Find the optimum position
during the soundcheck.
3.1 Putting On the
Microphone
Fig. 2: Putting the mic on.
Fig. 3: Positioning the mic.

14
If (for instance, in outdoor use) excessive wind or pop noise
becomes audible, attach the supplied windscreen to the
microphone.
1. Slide the windscreen onto the microphone capsule.
2. Pull the windscreen over the outer edge of the microphone
capsule.
Type: Pre-polarized condenser microphone
Polar pattern: Cardioid
Frequency range: 20 Hz to 20,000 Hz
Sensitivity at 1000 Hz: 40 mV/Pa (-28 dBV re 1 V/Pa)
Electrical Impedance at 1000 Hz: 200 Ωelectronically balanced
Recommended load impedance: >2000 Ω
Max. SPL for 1% / 3% THD: 126 dB / 130 dB
Equivalent noise level: 22 dB-A
Supply voltage:
C 444 L: 9 V battery supply through B 29 L or
bodypack transmitter, or 9 to 52 V
universal phantom power through
MPA III adapter
3.2 Windscreen
4.1 Microphone
3 Operating Notes
4 Specifications

15
Current consumption: Approx. 2 mA
Environment: Temperature: -20°C to +60°C
R.H. at +20°C: 99%
Case materials: Headband: metal
Microphone case: Noryl
Finish: Matte black
Size: 130 mm (5.2 in.) in dia.
Cable length: 1.5 m (5 ft.)
Net weight: 30 g (1.1 oz.) exc. of connector
When connected to equipment with a CE sign, this product
conforms to EN 50 082-1.
4.3 Frequency Response
4.2 Declaration of
Conformity
4.4 Polar Diagram
4 Specifications

16
Clean metal surfaces with (industrial grade) methylated spirits
or alcohol.
Clean the foam windscreen in mild soap suds. You can use
the windscreen again as soon as it has dried.
5 Cleaning

17
Problem
1. Microphone does not
work:
2. Loud pop, wind, and/or
breath noise:
3. Microphone sound
becomes duller
by and by:
4. Microphone sounds
“thin”, feedback sets
in at low levels:
Possible Cause
No supply voltage.
Microphone sits too close to
mouth or nose.
Internal or W 444 external
windscreen when soiled
attenuates high
frequencies.
Microphone sits too far
away from corner of mouth.
Remedy
Check phantom power
source.
Align microphone sound
entry with corner of mouth
and move microphone just
far enough away from
mouth and nose to stop
breath noise.
1. Clean W 444 windscre-
en with soap suds.
2. Refer cleaning of intern-
al windscreen to nearest
AKG Service Center.
ATTENTION: Do not open
microphone case your-
self. This would void the
warranty.
Move microphone closer to
corner of mouth.
6 Troubleshooting

18
Le C 444 est un microphone électrostatique miniature fixé à
un arceau se portant sur la nuque. Il s’agit d’un micro car-
dioïde, captant principalement les sons sur l’avant (sons sor-
tant de la bouche).
Le boîtier du micro avec le transducteur électrostatique est
monté sur le bras par une suspension élastique évitant la
transmission des bruits de câble et des vibrations. Le bras
positionne le micro devant la bouche, décalé vers la commis-
sure des lèvres pour éviter au maximum les pops et le proté-
ger des postillons. La bonnette antivent fournie avec le micro
atténue également les bruits de souffle et les pops.
Le C 444 est fourni avec :
Bonnette antivent en mousse W 444
Alimentation à piles B 29 L
Adaptateur pour alimentation fantôme MPA III
1.1 Généralités
1.2 Accessoires
fournis d’origine
1.3 Accessoires
recommandés
1 Description

19
Le C 444 est un microphone à électret ; il a donc besoin d’une
alimentation.
1. Enfoncez le connecteur XLR miniature du câble micro jus-
qu’en butée dans une des deux embases miniature type
XLR de l’alimentation B 29 L, dans l’accouplement XLR
miniature du câble de raccordement du MPA III ou dans
l’embase d’entrée de l’émetteur de poche.
Le connecteur se verrouille automatiquement.
2. Raccordez selon le cas le B 29 L ou le MPA III sur l’entrée
voulue.
L’alimentation à pile B 29 L fournie en option permet de
connecter deux micros sur une entrée symétrique ou
asymétrique commune, ce qui vous économise des entrée
sur la table de mixage.
L’adaptateur pour alimentation fantôme MPA III permet de
connecter le C 444 sur n’importe quelle source d’alimentation
fantôme de même que sur des entrées XLR avec
alimentation fantôme de 9 à 52 V.
Pour l’alimentation fantôme du C 444 L via MPA III, nous
recommandons d’utiliser le bloc secteur optionnel N 62 E ou
2.1 C 444 L
2.2 Alimentation à
piles B 29 L
2.3 Adaptateur
pour alimentation
fantôme MPA III
2.4 Alimentations
fantôme externes
2 Raccordement

20
N 66 E de même que l’alimentation à piles B 18 d’AKG
(également en option).
L’utilisation d’alimentations autres que celles
recommandées par AKG peut provoquer des dégâts
sur le micro et entraîne la perte de la garantie.
Pour les connexions à une entrée symétrique vous pouvez
utiliser un câble XLR se trouvant dans le commerce.
Pour les entrées asymétriques (prise jack mono) il vous
faut un câble avec une fiche XLR femelle et une fiche à jack
mono (voir fig. 1):
1. Pontez les contacts 1 et 3 de la fiche XLR et reliez-les au
blindage du câble.
2. Reliez le conducteur interne du câble au contact 2 de la
fiche XLR et à la pointe de la fiche à jack.
N.B.:
2.5 Câble de
raccordement
Fig. 1 : Câble de
raccordement pour
entrées asymétriques
2 Raccordement
