AL-KO Solo Robolinho 1100 User manual

BA Robolinho Master
Deckblatt
Li
BETRIEBSANLEITUNG
ROBOTER-RASENMÄHER
Robolinho 1100
Robolinho 110
457290_b 11 | 2017
DE
GB
NL
FR
IT
PL
CZ
SK
HU
DK
SE
FI

DE
2 Robolinho 1100/110
Inhaltsverzeichnis
Inhaltsverzeichnis
Deutsch ....................................................................................................................................................8
English....................................................................................................................................................40
Nederlands .............................................................................................................................................70
Français................................................................................................................................................101
Italiano..................................................................................................................................................134
Polski....................................................................................................................................................165
Česky ...................................................................................................................................................198
Slovenská.............................................................................................................................................227
Magyarul...............................................................................................................................................257
Dansk ...................................................................................................................................................288
Svensk..................................................................................................................................................317
Suomi ...................................................................................................................................................346
© 2017
AL-KO KOBER GROUP Kötz, Germany
This documentation or excerpts therefrom may not be reproduced or disclosed to third parties without
the express permission of the AL-KO KOBER GROUP.

457290_b 3
01
02
X0
X2
X3
X1
X0
X2
X3
X4
X5X1
≥ 1 m
≥ 1 m
1 – 2 m
≥ 35 cm
≥ 15 cm
≥ 30 cm
≥ 15 cm
30 cm
0 cm
< 60 cm
HF
NF
HF
NF
a
b
d
f
g
h
i
e
30 cm
b
a
cd
e
f
g
h
i
j
j
1
1
≥ 15 cm
f
c

4 Robolinho 1100/110
03
04 05
1
2
3
2
1
2
3
4
6
5
5
7
6
2
1
3
5
4
8
6
7
9
7

457290_b 5
11
07
08 09
10
06
1 2
3
12
≥ 15 cm
≥ 15 cm
≥ 15 cm
≥ 15 cm
≥ 15 cm
ca. 10 cm
1
2
3
a
b
1 m
1 m
12
4
3
2
1

6 Robolinho 1100/110

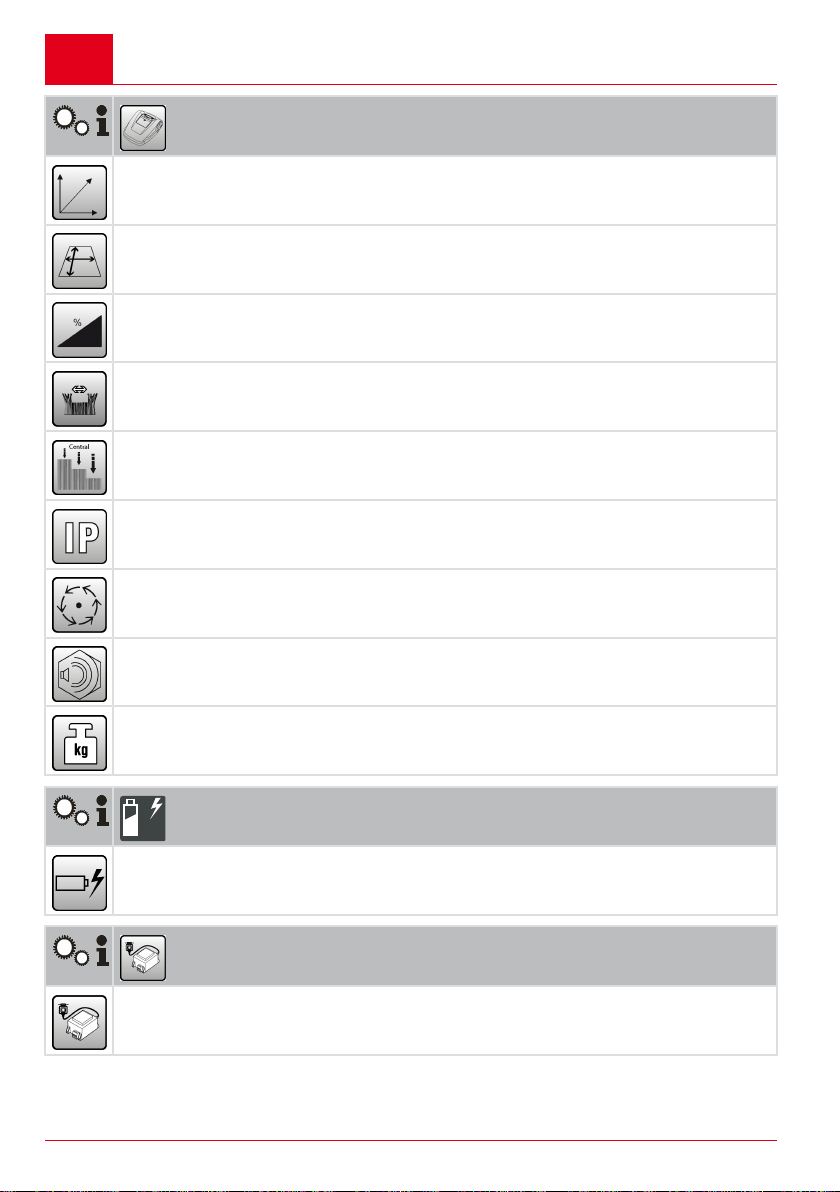

Robolinho 1100/110
Art.-Nr. 127404/119781/127477
600 x 490 x 245 mm
max. 700 m2
Standard 40% (22°)
max. 58% (30°)
280mm
30 – 60mm, à 5mm
IPX1
max. 3400min-1
65dB(A) [LWA = 63 dB(A), K = 1,9 dB(A)]
ca. 8kg
Li
18V/2,25Ah/40,5Wh
230V AC / 27V AC
16A / 2,2A
50Hz / 60VA

457290_b 7

DE
8 Robolinho 1100/110
Original-Betriebsanleitung
ORIGINAL-BETRIEBSANLEITUNG
Inhaltsverzeichnis
1 Zu dieser Betriebsanleitung ............................................................................................................ 10
1.1 Zeichenerklärungen und Signalwörter................................................................................... 10
2 Produktbeschreibung...................................................................................................................... 11
2.1 Lieferumfang ......................................................................................................................... 11
2.2 Roboter-Rasenmäher............................................................................................................ 11
2.3 Symbole am Gerät ................................................................................................................ 12
2.4 Bedienfeld ............................................................................................................................. 12

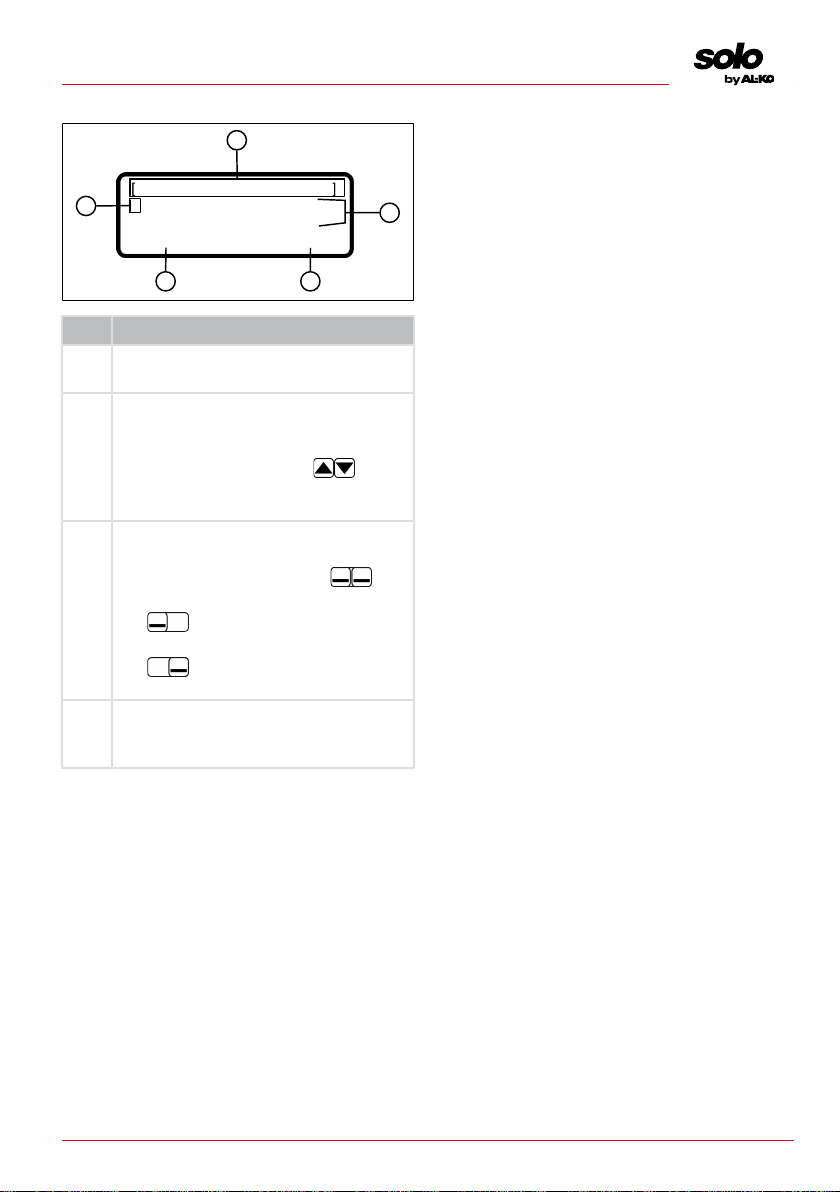

2.5 Display................................................................................................................................... 13
2.6 Menüstruktur ......................................................................................................................... 14
2.7 Basisstation ........................................................................................................................... 15
2.8 Integrierter Akku .................................................................................................................... 15
2.9 Funktionsbeschreibung ......................................................................................................... 16
2.10 Einbindung in innogySmartHome.........................................................................................16
2.10.1 AL-KO inTOUCH App..............................................................................................16
2.10.2 innogy SmartHome App (nur für 1100I) ..................................................................16
3 Sicherheit........................................................................................................................................ 17
3.1 Bestimmungsgemäße Verwendung ...................................................................................... 17
3.2 Möglicher Fehlgebrauch........................................................................................................17
3.3 Sicherheits- und Schutzeinrichtungen...................................................................................17
3.3.1 PIN- und PUK-Eingabe ...........................................................................................17
3.3.2 Sensoren ................................................................................................................. 18
3.4 Sicherheitshinweise............................................................................................................... 19
3.4.1 Bediener .................................................................................................................. 19
3.4.2 Sicherheit von Personen und Tieren ....................................................................... 19
3.4.3 Gerätesicherheit ...................................................................................................... 19
3.4.4 Elektrische Sicherheit..............................................................................................20
4 Montage.......................................................................................................................................... 20
4.1 Gerät auspacken ................................................................................................................... 20

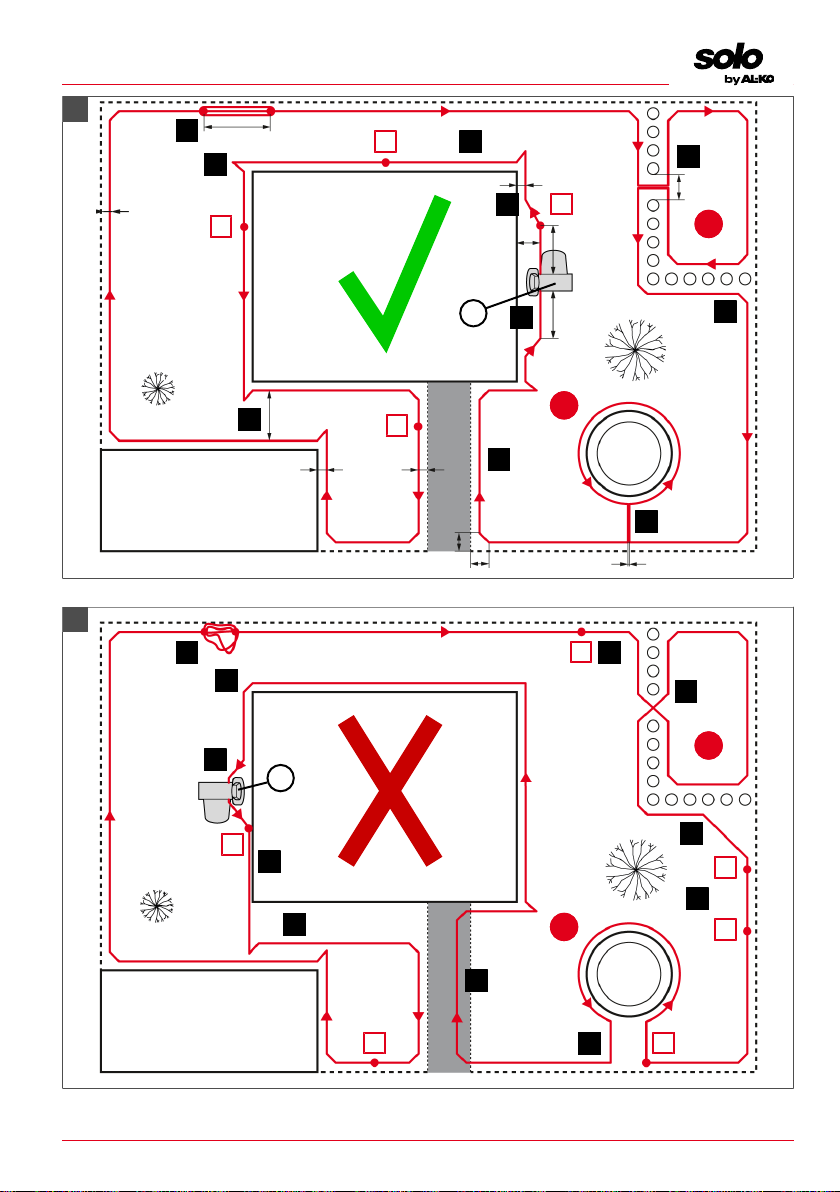

4.2 Mähbereiche planen (01) ...................................................................................................... 20
4.3 Mähbereiche vorbereiten....................................................................................................... 20

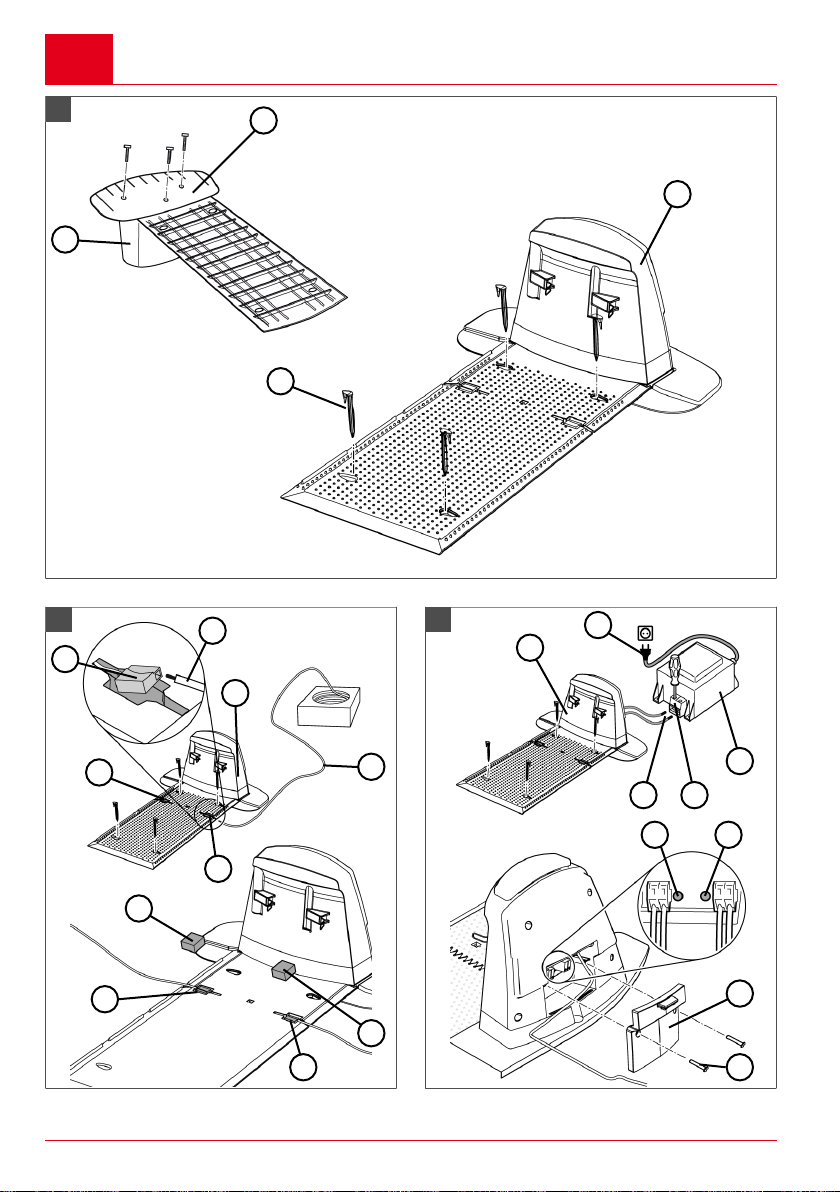

4.4 Basisstation aufbauen(03/a)................................................................................................. 21
4.5 Begrenzungskabel installieren .............................................................................................. 21
4.5.1 Begrenzungskabel an Basisstation anschließen (04) .............................................21
4.5.2 Begrenzungskabel verlegen (01) ............................................................................21
4.5.3 Hindernisse ausgrenzen..........................................................................................22
4.5.4 Korridore eingrenzen (01/i)......................................................................................22
4.5.5 Gefälle ausgrenzen ................................................................................................. 22
4.5.6 Kabelreserven anlegen (08) .................................................................................... 22
4.5.7 Typische Fehler bei der Kabelverlegung (02) .........................................................23
4.6 Basisstation an Stromversorgung anschließen(05).............................................................. 23
4.7 Verbindungen an der Basisstation prüfen (05)......................................................................23

457290_b 9
Original-Betriebsanleitung
5 Inbetriebnahme............................................................................................................................... 24
5.1 Akku laden (09) ..................................................................................................................... 24
5.2 Grundeinstellungen vornehmen ............................................................................................ 24
5.3 Schnitthöhe einstellen ........................................................................................................... 24
5.4 Automatische Kalibrierfahrt durchführen ............................................................................... 25
6 Bedienung....................................................................................................................................... 25
6.1 Gerät manuell starten............................................................................................................25
6.2 Mähbetrieb abbrechen .......................................................................................................... 25
6.3 Nebenfläche mähen (01/NF) ................................................................................................. 25
7 Einstellungen .................................................................................................................................. 26
7.1 Einstellung aufrufen – Allgemein...........................................................................................26
7.2 Tastentöne aktivieren/deaktivieren........................................................................................ 26
7.3 Mähprogramm einstellen.......................................................................................................26
7.3.1 Mähprogramm einstellen – Allgemein ..................................................................... 26
7.3.2 Startpunkte einstellen (nur bei Robolinho 1100) ..................................................... 26
7.3.3 Mähzeiten einstellen................................................................................................26
7.4 Randmähen bei manuellem Start..........................................................................................27
7.5 inTOUCH............................................................................................................................... 27
7.6 Nebenflächenmähen einstellen ............................................................................................. 27
7.7 Displaykontrast einstellen...................................................................................................... 27
7.8 Einstellungsschutz................................................................................................................. 28
7.9 Neu kalibrieren ...................................................................................................................... 28
7.10 Auf Werkseinstellungen zurücksetzen .................................................................................. 28
8 Informationen anzeigen .................................................................................................................. 28
9 Wartung und Pflege ........................................................................................................................ 28
9.1 Reinigung .............................................................................................................................. 28
9.2 Regelmäßige Prüfung ........................................................................................................... 29
9.3 Schneidmesser wechseln...................................................................................................... 29
9.4 Sicherung am Transformator wechseln(11) ......................................................................... 30
10 Transport ........................................................................................................................................ 30
11 Lagerung......................................................................................................................................... 30
11.1 Roboter-Rasenmäher einlagern ............................................................................................ 30
11.2 Basisstation einlagern ........................................................................................................... 31
11.3 Begrenzungskabel überwintern.............................................................................................31
12 Entsorgung ..................................................................................................................................... 31
13 Kundendienst/Service..................................................................................................................... 33
14 Hilfe bei Störungen ......................................................................................................................... 33
14.1 Geräte- und Handhabungsfehler korrigieren.........................................................................33
14.2 Fehlercodes und –beseitigung .............................................................................................. 35
15 Garantie .......................................................................................................................................... 39
16 EG-Konformitätserklärung .............................................................................................................. 39

DE
10 Robolinho 1100/110
Zu dieser Betriebsanleitung
1 ZU DIESER BETRIEBSANLEITUNG
■Bei der deutschen Version handelt es sich
um die Original-Betriebsanleitung. Alle weite-
ren Sprachversionen sind Übersetzungen der
Original-Betriebsanleitung.
■Lesen Sie unbedingt vor der Inbetriebnahme
diese Betriebsanleitung sorgfältig durch. Dies
ist die Voraussetzung für sicheres Arbeiten
und störungsfreie Handhabung.
■Bewahren Sie diese Betriebsanleitung immer
so auf, dass Sie darin nachlesen können,
wenn Sie eine Information zum Gerät benöti-
gen.
■Geben Sie das Gerät nur mit dieser Betriebs-
anleitung an andere Personen weiter.
■Lesen und beachten Sie die Sicherheits- und
Warnhinweise in dieser Betriebsanleitung.
1.1 Zeichenerklärungen und Signalwörter
GEFAHR!
Zeigt eine unmittelbar ge-
fährliche Situation an, die
– wenn sie nicht vermie-
den wird – den Tod oder
eine schwere Verletzung
zur Folge hat.
WARNUNG!
Zeigt eine potenziell ge-
fährliche Situation an, die
– wenn sie nicht vermie-
den wird – den Tod oder
eine schwere Verletzung
zur Folge haben könnte.
VORSICHT!
Zeigt eine potenziell ge-
fährliche Situation an, die
– wenn sie nicht vermie-
den wird – eine geringfügi-
ge oder mäßige Verlet-
zung zur Folge haben
könnte.
ACHTUNG!
Zeigt eine Situation an, die
– wenn sie nicht vermie-
den wird – Sachschäden
zur Folge haben könnte.
HINWEIS
Spezielle Hinweise zur besseren Ver-
ständlichkeit und Handhabung.

457290_b 11
Produktbeschreibung
2 PRODUKTBESCHREIBUNG
Diese Dokumentation beschreibt einen vollauto-
matischen, akkubetriebenen Roboter-Rasenmä-
her, der sich frei auf einer Rasenfläche bewegt.
Die Schnitthöhe ist verstellbar.

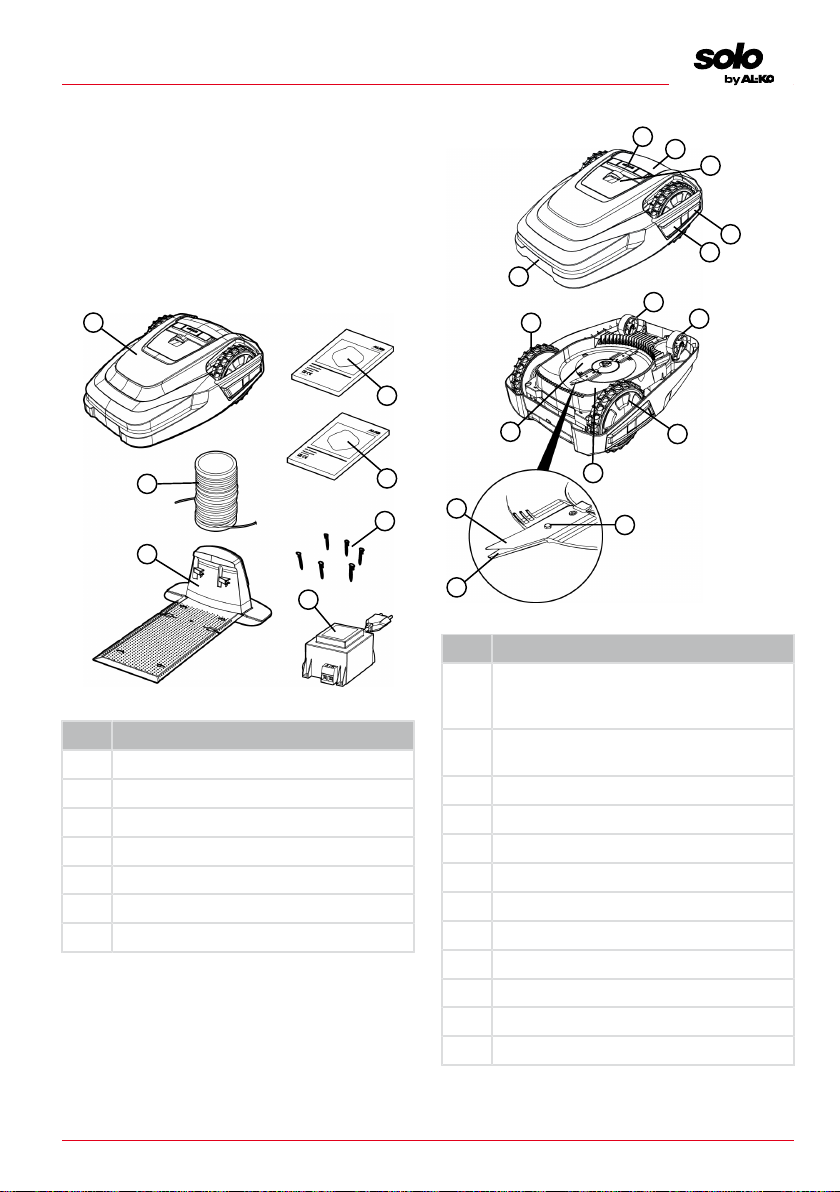

2.1 Lieferumfang
Zum Lieferumfang gehören die hier aufgelisteten
Positionen. Prüfen, ob alle Positionen enthalten
sind:
1
6
4
2
3
5
7
Nr. Bauteil
1 Roboter-Rasenmäher
2 Kurzanleitung
3 Betriebsanleitung
4 Rasennägel *
5 Transformator
6 Basisstation
7 Begrenzungskabel *
* Robolinho 1100: nicht im Lieferumfang enthal-
ten
2.2 Roboter-Rasenmäher
4
4
5
12
6
6
7
7
8
12
11
10
3
9
Nr. Bauteil
1 STOP-Taste (Stoppt das Gerät sofort
und die Schneidmesser innerhalb von
2s)
2 Bedienfeld mit Display (unter Abdeck-
klappe)
3 Höhenverstellung (innenliegend)
4 Kontaktflächen
5 Bumper
6 Vordere Rollen (lenkbar)
7 Antriebsräder
8 Mähdeck
9 Messerteller
10 Befestigungsschraube
11 Räummesser
12 Schneidmesser

DE
12 Robolinho 1100/110
Produktbeschreibung

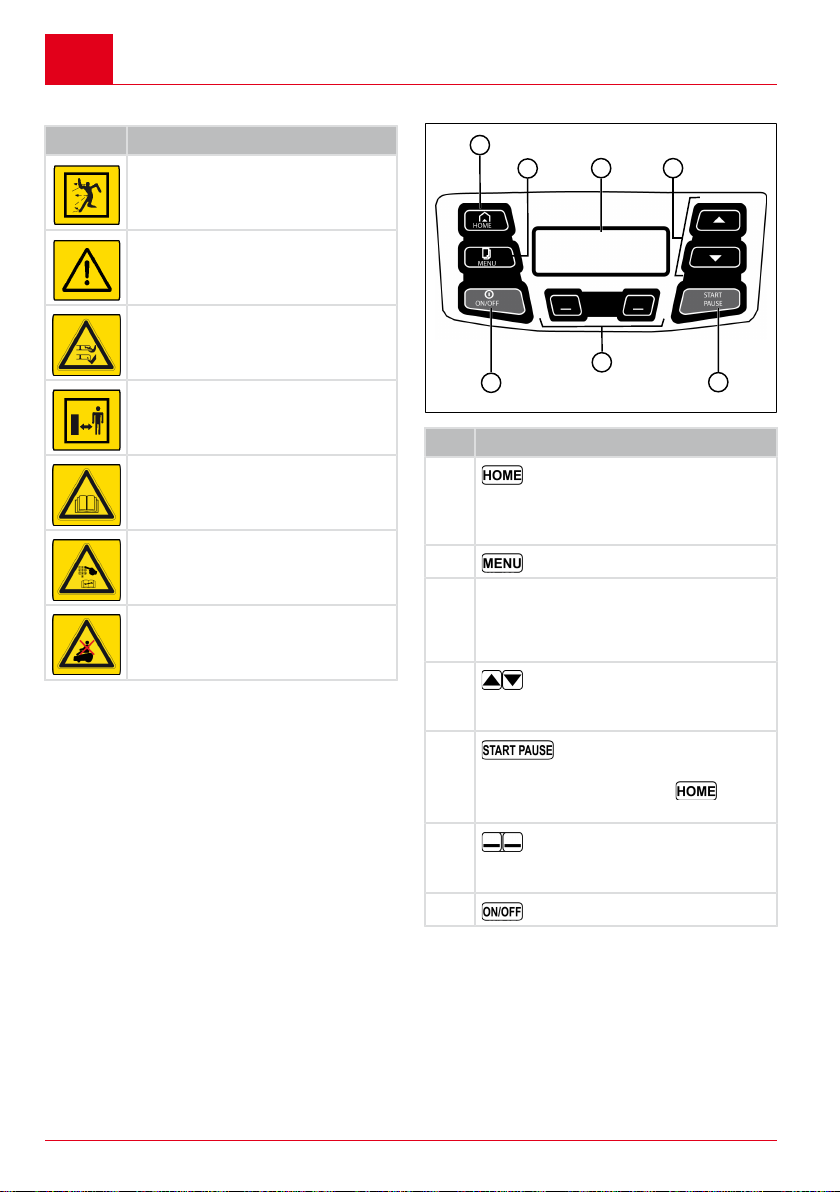

2.3 Symbole am Gerät
Symbol Bedeutung
Dritte aus dem Gefahrenbereich
fernhalten!
Besondere Vorsicht bei der Hand-
habung!
Hände und Füße vom Schneidwerk
fernhalten!
Sicherheitsabstand einhalten!
Vor der Inbetriebnahme die Be-
triebsanleitung lesen!
Zum Starten des Geräts die PIN
eingeben!
Nicht auf dem Gerät mitfahren!
2.4 Bedienfeld
75
1
24
3
6
Nr. Bauteil
1: Mähbetrieb abbrechen, Gerät
fährt zurück in die Basisstation. Es star-
tet am nächsten Tag wieder automatisch
zur eingestellten Mähzeit.
2: Hauptmenü aufrufen.
3 Das Display zeigt den aktuellen Betrieb-
szustand des Geräts, den Namen des
gewählten Menüs, dessen Menüpunkte
sowie auszuwählende Funktionen an.
4: Menüpunkte auswählen, Zahlen-
werte erhöhen und verringern, zwischen
Einstellungen wählen.
5: Mähbetrieb manuell starten
und unterbrechen bzw. Mähbetrieb nach
Drücken der Home-Taste ( ) so-
fort wieder aufnehmen.
6: Funktionstasten. Die Funktion
aufrufen, die gerade oberhalb der Taste
im Display angezeigt wird.
7: Gerät ein- und ausschalten.

457290_b 13
Produktbeschreibung
2.5 Display
1
2
4
3 3
*
Hauptmenü
Einstellungen
Informationen
Zurück Bestätigen
Nr. Anzeige
1 Name des ausgewählten Menüs (hier:
"Hauptmenü")
2 Menüpunkte im Menü. Es werden immer
nur zwei Menüpunkte angezeigt (hier:
"Einstellungen" und "Informatio-
nen"). Mit den Pfeiltasten ( ) kön-
nen weitere Menüpunkte angezeigt wer-
den.
3 Funktionen für den ausgewählten Menü-
punkt (hier: "Einstellungen"), aufruf-
bar mit den Funktionstasten ( )
unterhalb des Menüs.
■: Funktionstaste links drü-
cken.
■: Funktionstaste rechts drü-
cken.
4 Sternchen zur Markierung des ange-
zeigten Menüpunkts (hier: "Einstel-
lungen")

DE
14 Robolinho 1100/110
Produktbeschreibung
2.6 Menüstruktur
Hauptmenü Programme Wochenprogramm siehe Kapitel 7.3 "Mähprogramm einstellen",
Seite26
Nur bei Robolinho 1100: Einstiegspunkte siehe Kapitel 7.3.2
"Startpunkte einstellen (nur bei Robolinho 1100)", Seite26
Programminfo siehe Kapitel 8 "Informationen anzeigen", Seite28
Einstel-
lungen
Uhrzeit siehe Kapitel 5.2 "Grundeinstellungen vornehmen",
Seite24
Datum siehe Kapitel 5.2 "Grundeinstellungen vornehmen", Seite24
Sprache siehe Kapitel 5.2 "Grundeinstellungen vornehmen",
Seite24
PIN-Code siehe Kapitel 5.2 "Grundeinstellungen vornehmen",
Seite24
Tastentöne siehe Kapitel 7.2 "Tastentöne aktivieren/deaktivieren",
Seite26
inTOUCH siehe Kapitel 7.5 "inTOUCH", Seite27
Randmähen siehe Kapitel 7.4 "Randmähen bei manuellem Start",
Seite27
Nebenfläche aktiv/inaktiv siehe Kapitel 7.6 "Nebenflächenmä-
hen einstellen", Seite27
Displaykontrast siehe Kapitel 7.7 "Displaykontrast einstellen",
Seite27
Einstellungsschutz siehe Kapitel 7.8 "Einstellungsschutz",
Seite28
Neu kalibrieren siehe Kapitel 7.9 "Neu kalibrieren", Seite28
Werkseinstellungen siehe Kapitel 7.10 "Auf Werkseinstellungen
zurücksetzen", Seite28
Informa-
tionen
Messerservice siehe Kapitel 8 "Informationen anzeigen", Seite28
Hardware siehe Kapitel 8 "Informationen anzeigen", Seite28
Software siehe Kapitel 8 "Informationen anzeigen", Seite28
Programminfo siehe Kapitel 8 "Informationen anzeigen", Seite28
Störungen siehe Kapitel 8 "Informationen anzeigen", Seite28

457290_b 15
Produktbeschreibung
2.7 Basisstation
1
1
2
3
3
45
6
6
Nr. Bauteil
1 Ladekontakte
2 Grundplatte
3 Federkraftklemmen für Begrenzungska-
bel
4 Niederspannungskabel
5 Abdeckung
6 LEDs für Statusanzeige
2.8 Integrierter Akku
Der Akku ist fest im Gerät verbaut und darf vom
Benutzer nicht gewechselt werden.
HINWEIS
Den Akku vor dem ersten Gebrauch voll-
ständig aufladen. Der Akku kann in je-
dem beliebigen Ladezustand geladen
werden. Eine Unterbrechung des La-
dens schadet dem Akku nicht.
Der Akku kann nur geladen werden,
wenn das Gerät eingeschaltet ist.
■Der integrierte Akku ist bei Auslieferung teil-
geladen. Im Normalbetrieb wird der Akku re-
gelmäßig geladen. Das Gerät fährt dazu in
die Basisstation.
■Die integrierte Überwachungselektronik be-
endet bei Erreichen von 100% Ladestatus
automatisch den Ladevorgang.
■Der Ladevorgang funktioniert nur bei ein-
wandfreiem Kontakt der Ladekontakte der
Basisstation mit den Kontaktflächen des Ge-
räts.
■Bei Temperaturen über 45°C verhindert die
eingebaute Schutzschaltung ein Laden des
Akkus. Dadurch wird eine Zerstörung des Ak-
kus vermieden.
■Verkürzt sich die Betriebszeit des Akkus trotz
Vollaufladung wesentlich, ist der Akku über
einen AL-KO Fachhändler, Techniker oder
Servicepartner durch einen neuen Original-
Akku auszutauschen.
■Sollte durch Alterung oder zu lange Lagerung
der Akku unter die vom Hersteller festgelegte
Schwelle entladen worden sein, so lässt sich
dieser nicht mehr laden. Akku und Überwa-
chungselektronik vom AL-KO Fachhändler,
Techniker oder Servicepartner prüfen und
ggf. tauschen lassen.
■Der Akkustatus wird im Display angezeigt.
Akkustatus nach ca. 3Monaten Lagerung
prüfen. Dazu das Gerät einschalten und den
Akkustatus ablesen. Falls der Akku nur noch
zu ca. 30% oder weniger geladen ist, das
Gerät in die Basisstation stellen und ein-
schalten, damit der Akku geladen wird. Falls
die Ladesäule zur Einlagerung von der Basis-
station abgenommen wurde (siehe Kapitel
11.2 "Basisstation einlagern", Seite31), die-
se zuerst wieder in umgekehrter Reihenfolge
montieren und Basisstation wieder ans
Stromnetz anschließen.
■Falls Elektrolyt im Gerät ausgetreten ist: Ge-
rät von AL-KO Servicestelle reparieren las-
sen!
■Falls der Akku aus dem Gerät ausgebaut
wurde: Wenn Augen oder Hände mit ausge-
tretenem Elektrolyt in Berührung gekommen
sind, diese sofort mit Wasser spülen. Umge-
hend einen Arzt aufsuchen!

DE
16 Robolinho 1100/110
Produktbeschreibung
2.9 Funktionsbeschreibung
Bewegen auf der Rasenfläche
Der Roboter-Rasenmäher bewegt sich frei in ei-
nem durch ein Begrenzungskabel abgegrenzten
Mähbereich. Die Orientierung des Geräts erfolgt
über Sensoren, die das Magnetfeld des Begren-
zungskabels erkennen.
Stößt das Gerät an ein Hindernis, bleibt es ste-
hen und fährt in eine andere Richtung weiter.
Kommt das Gerät in eine Situation, in der der Be-
trieb nicht möglich ist, wird dies durch eine Mel-
dung am Display angezeigt.
Mähbetrieb und Ladebetrieb
Die Mähphasen wechseln sich ständig mit den
Ladephasen ab. Hat sich beim Mähen die La-
dung des Akkus bis zu einem bestimmten Wert
(Anzeige: 0%) verringert, kehrt das Gerät ent-
lang des Begrenzungskabels zur Basisstation zu-
rück.
Für den Mähbetrieb sind voreingestellte Mähpro-
gramme vorhanden, die auch die Flächen- und
Randmähfunktion beinhalten. Diese Mähpro-
gramme können verändert werden.
2.10 Einbindung in innogySmartHome
Der Roboter-Rasenmäher kann in eine innogy
SmartHome-Umgebung eingebunden und mit an-
deren Geräten vernetzt werden. Dies ermöglicht
die komfortable Steuerung, Einstellung und Über-
wachung des Roboter-Rasenmähers via App von
einem mobilen Gerät aus.
Hierzu muss der Roboter-Rasenmäher über Le-
monbeat mit einem innogySmartHome-Gateway
verbunden und die AL-KO inTOUCH App oder
die innogySmartHome App (nur für 1100I) auf ei-
nem mobilen Gerät installiert werden.
HINWEIS
Das verwendete mobile Gerät benötigt
eine Funkverbindung zur Nutzung von
innogySmartHome.
Im Falle einer Unterbrechung der Funk-
verbindung des mobilen Geräts können
keine Signale an den Roboter-Rasen-
mäher übertragen werden.
2.10.1 AL-KO inTOUCH App
Die AL-KO inTOUCH App ist für Android- und
iOS-basierte Geräte erhältlich:
Nach Installation der App muss man sich zu-
nächst anmelden.
HINWEIS
Eine Registrierung ist nicht zwingend er-
forderlich, bietet aber einige zusätzliche
Funktionen.
Beim ersten Starten der App wird automatisch
die Kurzinstallationsanleitung aufgerufen. An-
schließend kann man im Menü "Geräte" den Ro-
boter-Rasenmäher in die innogy SmartHome-
Umgebung einbinden.
HINWEIS
Zur Einbindung ist ein innogy-Konto er-
forderlich.
HINWEIS
Der Roboter-Rasenmäher muss emp-
fangsbereit sein, um eingebunden wer-
den zu können (siehe Kapitel 7.5 "in-
TOUCH", Seite27).
Neben dem Fernzugriff auf eingebundene Robo-
ter-Rasenmäher oder auf andere vernetzbare
Geräte bietet die AL-KO inTOUCH App weitere
Features wie z.B. Produktregistrierung, Garten-
tipps, Pflanzenratgeber oder Push-Benachrichti-
gungen im Fehlerfall.
2.10.2 innogy SmartHome App (nur für 1100I)
Die innogy SmartHome App ist für Android- und
iOS-basierte Geräte sowie als browserbasierte
Webanwendung erhältlich.
Weitere Informationen zur innogy SmartHome
App sind unter https://home.innogy-smartho-
me.de sowie in der Dokumentation der App ver-
fügbar.

457290_b 17
Sicherheit
3 SICHERHEIT
3.1 Bestimmungsgemäße
Verwendung
Dieses Gerät ist ausschließlich
für den Einsatz im privaten Be-
reich bestimmt. Jede andere
Verwendung sowie unerlaubte
Um- oder Anbauten werden als
Zweckentfremdung angesehen
und haben den Ausschluss der
Gewährleistung sowie den Ver-
lust der Konformität (CE-Zei-
chen) und die Ablehnung jeder
Verantwortung gegenüber Schä-
den des Benutzers oder Dritter
seitens des Herstellers zur Fol-
ge.
Die Einsatzgrenzen des Geräts
sind:
■max. Fläche: 700m2
■max. Steigung/Gefälle: 40%
(22°)
■max. seitliche Schräglage:
40% (22°)
■Temperatur:
■Laden: 0–45°C
■Mähen: 0–55°C
3.2 Möglicher Fehlgebrauch
Dieses Gerät ist nicht zur Ver-
wendung in öffentlichen Anla-
gen, Parks, Sportstätten sowie in
der Land- und Forstwirtschaft
geeignet.
3.3 Sicherheits- und
Schutzeinrichtungen
WARNUNG!
Verletzungsgefahr
Defekte und außer Kraft
gesetzte Sicherheits- und
Schutzeinrichtungen kön-
nen zu schweren Verlet-
zungen führen.
■Lassen Sie defekte Si-
cherheits- und Schut-
zeinrichtungen reparie-
ren.
■Setzen Sie Sicherheits-
und Schutzeinrichtun-
gen nie außer Kraft.
3.3.1 PIN- und PUK-Eingabe
Das Gerät kann nur durch die
Eingabe einer PIN (Personal
Identification Number) gestartet
werden. Dadurch wird ein Ein-
schalten durch unbefugte Perso-
nen verhindert. Sie können die
PIN ändern.
Wird die PIN 3-mal falsch einge-
geben, ist die Eingabe des PUK
(Personal Unblocking Key) erfor-
derlich. Wird dieser ebenfalls
falsch eingegeben, muss 24
Stunden bis zur nächsten Einga-
be gewartet werden.

DE
18 Robolinho 1100/110
Sicherheit
Die PIN- und PUK-Eingabe dient
ebenfalls der Diebstahlsiche-
rung:
■Bewahren Sie PIN und PUK
für unbefugte Personen unzu-
gänglich auf.
3.3.2 Sensoren
Das Gerät ist mit mehreren Si-
cherheitssensoren ausgestattet.
Es läuft nach dem Abschalten
durch einen Sicherheitssensor
nicht automatisch wieder an. Die
Fehlermeldung wird im Display
angezeigt und muss quittiert
werden. Der Grund für die Aus-
lösung des Sensors ist zu besei-
tigen.
Hebesensor
Wird das Gerät während des Be-
triebs am Gehäuse angehoben,
wird der Fahrantrieb ausgeschal-
tet und die Schneidmesser wer-
den gestoppt.
Stoßsensoren zur
Hinderniserkennung
Das Gerät ist mit Sensoren aus-
gestattet, die bei Kontakt mit
Hindernissen dafür sorgen, dass
die Fahrtrichtung geändert wird.
Beim Anstoßen an ein Hindernis
wird das Gehäuseoberteil leicht
verschoben und der Stoßsensor
ausgelöst.
Neigungssensor
Fahrtrichtung/seitlich
Wird in Fahrtrichtung eine Stei-
gung oder ein Gefälle oder eine
seitliche Schräglage von 22°
(40%) erreicht, wendet das Ge-
rät bzw. ändert das Gerät seine
Fahrtrichtung.
HINWEIS
Das Gerät kann zuverläs-
sig in unmittelbarer Nach-
barschaft zu anderen Ro-
boter-Rasenmähern betrie-
ben werden.
Das im Begrenzungskabel
verwendete Signal ent-
spricht dem von der EGMF
(Vereinigung Europäischer
Gartengerätehersteller)
definierten Standard be-
züglich elektromagneti-
scher Emissionen.

457290_b 19
Sicherheit
3.4 Sicherheitshinweise
3.4.1 Bediener
■Jugendliche unter 16 Jahren
oder Personen, welche die
Betriebsanleitung nicht ken-
nen, dürfen das Gerät nicht
benutzen. Beachten Sie even-
tuelle landesspezifische Si-
cherheitsvorschriften zum
Mindestalter des Benutzers.
■Gerät nicht unter Einfluss von
Alkohol, Drogen oder Medika-
menten bedienen.
3.4.2 Sicherheit von
Personen und Tieren
■Bei öffentlich zugänglichen
Arealen sind um den Mähbe-
reich Warnhinweise mit fol-
gendem Inhalt anzubringen:
ACHTUNG!
Automatischer Rasen-
mäher!
Nicht dem Gerät nähern!
Kinder beaufsichtigen!
■Stellen Sie während des Be-
triebs sicher, dass sich Kinder
nicht in der Nähe des Geräts
oder am Gerät aufhalten und
nicht mit dem Gerät spielen.
■Das Sitzen auf dem Gerät und
das Hineingreifen in die
Schneidmesser ist verboten!
■Halten Sie Körper und Klei-
dung vom Schneidwerk fern.
3.4.3 Gerätesicherheit
■Stellen Sie vor der Arbeit si-
cher, dass sich keine Gegen-
stände (z.B. Äste, Glas-, Me-
tall-, und Kleidungsstücke,
Steine, Gartenmöbel, Garte-
nutensilien oder Spielzeuge)
im Arbeitsbereich des Geräts
befinden. Diese können die
Schneidmesser des Geräts
beschädigen oder können
vom Gerät beschädigt wer-
den.
■Benutzen Sie das Gerät nur
unter folgenden Bedingungen:
■Das Gerät ist nicht ver-
schmutzt.
■Das Gerät weist keine Be-
schädigungen oder Abnut-
zungen auf.
■Alle Bedienelemente funkti-
onieren.
■Basisstation und Transfor-
mator sowie deren elektri-
sche Zuleitungen sind un-
beschädigt und funktionie-
ren.
■Tauschen Sie defekte Teile
immer gegen Original-Ersatz-
teile des Herstellers aus.
■Lassen Sie das Gerät reparie-
ren, wenn es beschädigt wur-
de.

DE
20 Robolinho 1100/110
Montage
■Der Benutzer des Geräts ist
für Unfälle des Geräts mit an-
deren Personen und deren Ei-
gentum verantwortlich.
3.4.4 Elektrische Sicherheit
■Betreiben Sie das Gerät nie,
wenn gleichzeitig ein Ra-
sensprenger auf der Mähflä-
che in Betrieb ist.
■Spritzen Sie das Gerät nicht
mit Wasser ab.
■Öffnen Sie das Gerät nicht.
4 MONTAGE
4.1 Gerät auspacken
1. Verpackung vorsichtig öffnen.
2. Alle Komponenten vorsichtig aus der Verpa-
ckung nehmen und auf Transportschäden
prüfen.
Hinweis:Informieren Sie bei Transportschä-
den gemäß den Garantiebestimmungen so-
fort Ihren AL-KO Fachhändler, Techniker
oder Servicepartner.
3. Lieferumfang kontrollieren, siehe Kapitel 2.1
"Lieferumfang", Seite11.
Falls Sie das Gerät weiter versenden, die Origi-
nalverpackung und die Begleitpapiere aufbewah-
ren. Diese werden auch für den Rückversand be-
nötigt.
4.2 Mähbereiche planen (01)
Standort der Basisstation (01/1)
■Möglichst kurzer Weg zur größten Mähfläche
■Ebener Untergrund
■Vor direkter Sonneneinstrahlung und starken
Witterungseinflüssen geschützt
■Anschlussmöglichkeit für Stromversorgung
■Einhalten der Abstände muss möglich sein:
■frei zugänglich für Roboter-Rasenmäher
■links und rechts der Basisstation min.
1m frei
■Abstand nach hinten min. 35cm ab Be-
grenzungskabel zur Wand
Verlegung des Begrenzungskabels (01)
Das Begrenzungskabel muss in einer ununter-
brochenen Schleife im Uhrzeigersinn verlegt wer-
den.
Korridore zwischen Mähbereichen (01/i)
Ein Korridor ist eine Engstelle in der Rasenfläche
und kann der Verbindung zweier Mähflächen die-
nen.
Hauptfläche und Nebenfläche(n) (01)
■Hauptfläche (01/HF): Ist die Rasenfläche, in
der sich die Basisstation befindet und die
vom Gerät ganzflächig automatisch gemäht
werden kann.
■Nebenfläche (01/NF): Ist eine Rasenfläche,
die vom Gerät aus der Hauptfläche heraus
nicht erreicht werden kann, Gerät ggf. dazu
von Hand in die Nebenfläche tragen. Neben-
flächen können im manuellen Betrieb bear-
beitet werden.
Haupt- sowie Nebenfläche sind jedoch durch
dasselbe, ununterbrochene Begrenzungskabel
umgrenzt.
Lage der Startpunkte (01/X0–01/X3) (nur für
Robolinho 1100)
Das Gerät fährt zur festgelegten Mähzeit am Be-
grenzungskabel entlang bis zum festgelegten
Startpunkt und beginnt dort zu mähen.
Durch Startpunkte können Sie festlegen, welche
Bereiche der Mähfläche vermehrt gemäht wer-
den.
4.3 Mähbereiche vorbereiten
1. Prüfen, ob die Rasenfläche größer als die
Flächenleistung des Geräts ist. Bei zu großer
Rasenfläche entsteht ein unregelmäßig ge-
schnittener Rasen. Ggf. die zu mähende Ra-
senfläche verkleinern.
2. Vor der Montage von Basisstation und Be-
grenzungskabel sowie Inbetriebnahme des
Geräts: Die Rasenfläche mit einem Rasen-
mäher auf niedrige Schnitthöhe mähen.
