Alcad Mont Blanc CAD-704 User manual

CAD-704
Mont Blanc
ES CENTRAL DE AMPLIFICACIÓN DIGITAL.....................................................2
EN DIGITAL AMPLIFIER..........................................................................................13
FR CENTRALE D’AMPLIFICATION NUMÉRIQUE ..........................................24

- 2 -
CAD-704
Mont Blanc

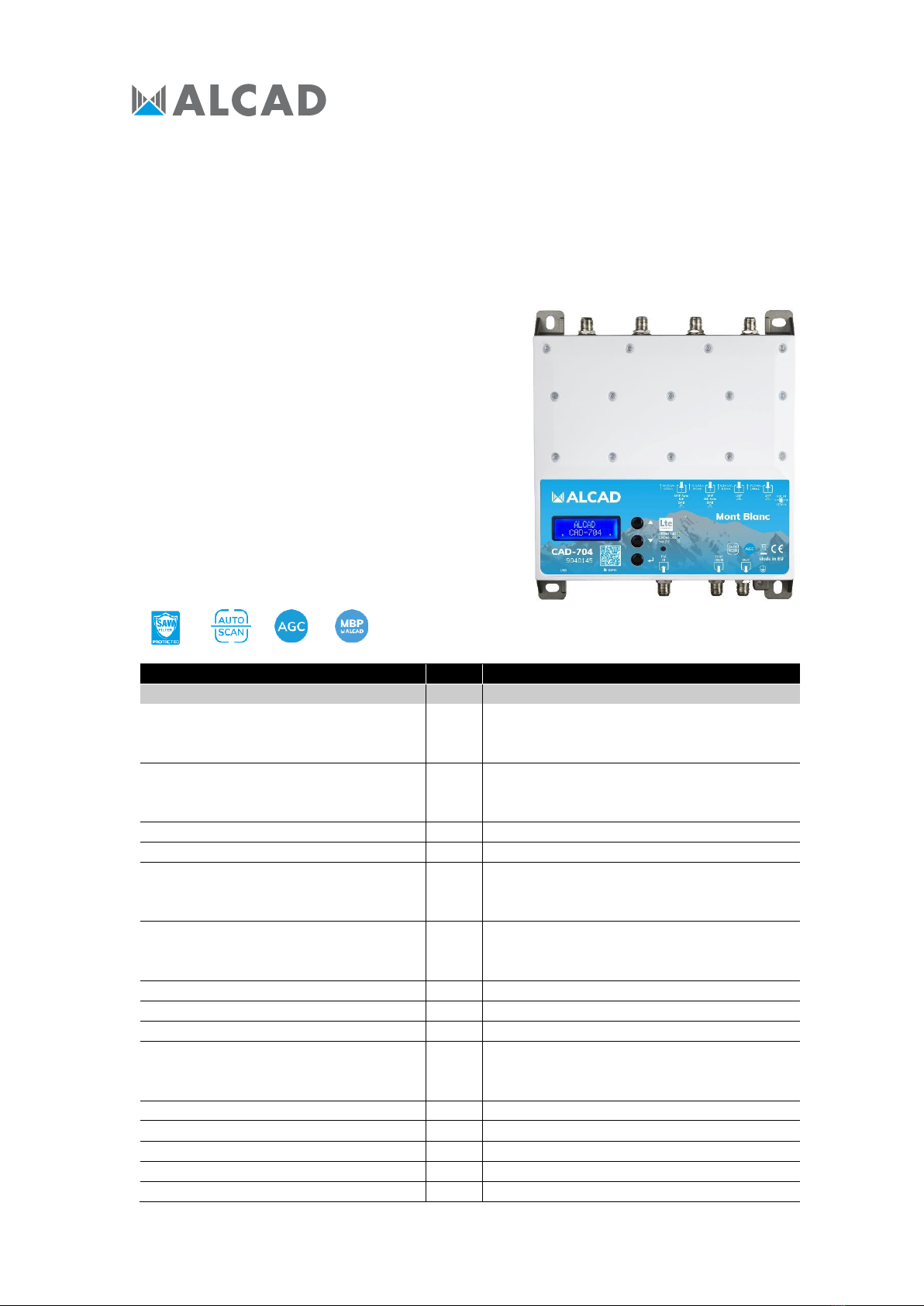

CENTRAL DE AMPLIFICACIÓN DIGITAL
■5 entradas
■Escaneo automático de canales
■Filtros FOS seleccionables LTE 700 5G / 800 4G
■Filtros de alta selectividad con CAG para 64
canales
■Convierte hasta 32 canales individuales
■Pantalla LCD de 24 dígitos
■Chasis de zamak
Cabecera compacta programable de alta selectividad
para filtrar, convertir y ecualizar digitalmente canales
DVB-T/T2.
El amplificador de alto rendimiento incorporado
permite su uso en edificios medianos o pequeños.
CÓDIGO
9040145
MODELO
CAD-704
Número de entradas
2 x UHF
2 x UHF/BIII/DAB
1 x FM/BI
Rango de frecuencias
MHz
UHF (470..694/790/862 MHz)
BIII/DAB (170..240 MHz)
FM/BI (40..108 MHz)
Filtros programables
32
Número de canales por filtro
1..2
Nivel de entrada
dBµV
UHF 40..110
BIII/DAB 40..110
FM/BI 35..90
Atenuador de entrada
dB
UHF 0..-20
BIII/DAB 0..-20
FM/BI 0..-20
Rango CAG
dB
40
Selectividad
dB
35 @1MHz
Atenuador inter etapas
dB
0..-20
Ganancia
dB
UHF 40
BIII/DAB 50
FM/BI 40
Nivel de salida
dBµV
120 (IM3 DIN 45004B -60 dBc)
Pérdidas de retorno entrada/salida
dB
>12
Test de salida
1 (-30dB)
Conector USB
USB 1.0/2.0 Tipo B
Tensión de salida
12V / 24V 100 mA

- 3 -
Tensión de red
230 VAC +/-20% 16W máx.
(Alimentador externo DC 20V 2.25A)
Temperatura de funcionamiento
ºC
-5..50
Dimensiones
mm
192 x 217 x 37
Instrucciones de seguridad
■No exponga el amplificador a temperaturas extremas.
■Coloque el amplificador en un lugar seco y bien ventilado.
■Instale la unidad en una pared vertical, o en un armario a prueba de agua con una
clasificación mínima IP55, y fíjela de manera segura utilizando los soportes de fijación.
No exponga el equipo a goteo o proyecciones de agua. No sitúe objetos llenos de líquido,
como vasos, sobre el equipo. No sitúe fuentes de llama desnuda, tales como velas encendidas,
sobre el equipo. No cubra las aberturas de ventilación del equipo con objetos, tales como
periódicos, cortinas, etc. Instale el equipo dejando un espacio libre alrededor para disponer
de una ventilación suficiente. Instale el equipo de modo que la clavija de red de alimentación
o el conector del equipo sean fácilmente accesibles.
¡IMPORTANTE!
Utilice únicamente la fuente de alimentación suministrada junto con el amplificador. El uso
de otros alimentadores puede causar fallos de funcionamiento y daños irreversibles que
invalidarán cualquier garantía.

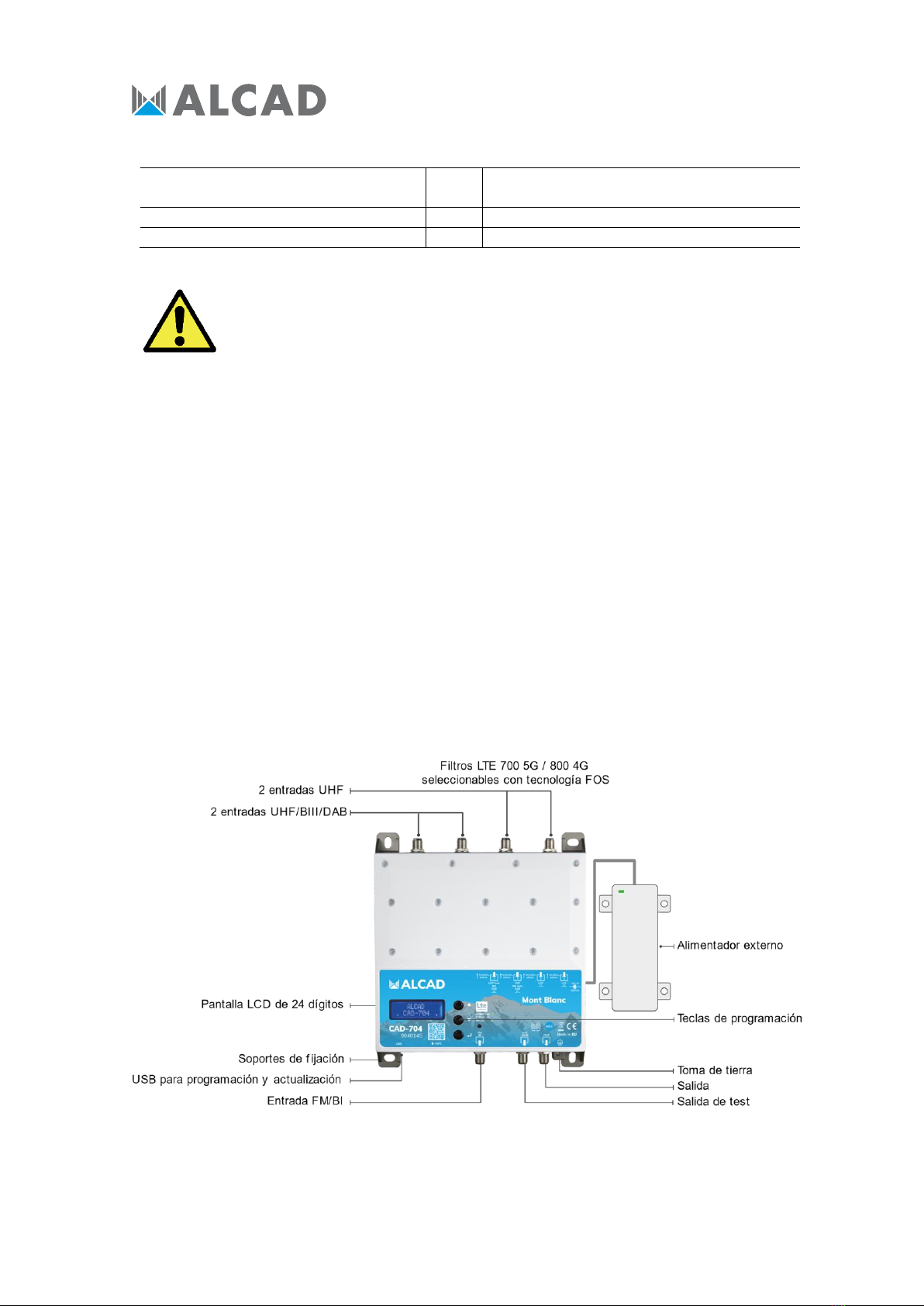

Esquema de conexiones
Instalación y puesta en marcha
■Conecte un cable de tierra a la toma de tierra
■Conecte las antenas de TV a las entradas del amplificador

- 4 -
■Cargue las entradas no utilizadas con cargas de 75Ω
■Conecte el alimentador al amplificador y luego conecte el alimentador a la toma de
corriente

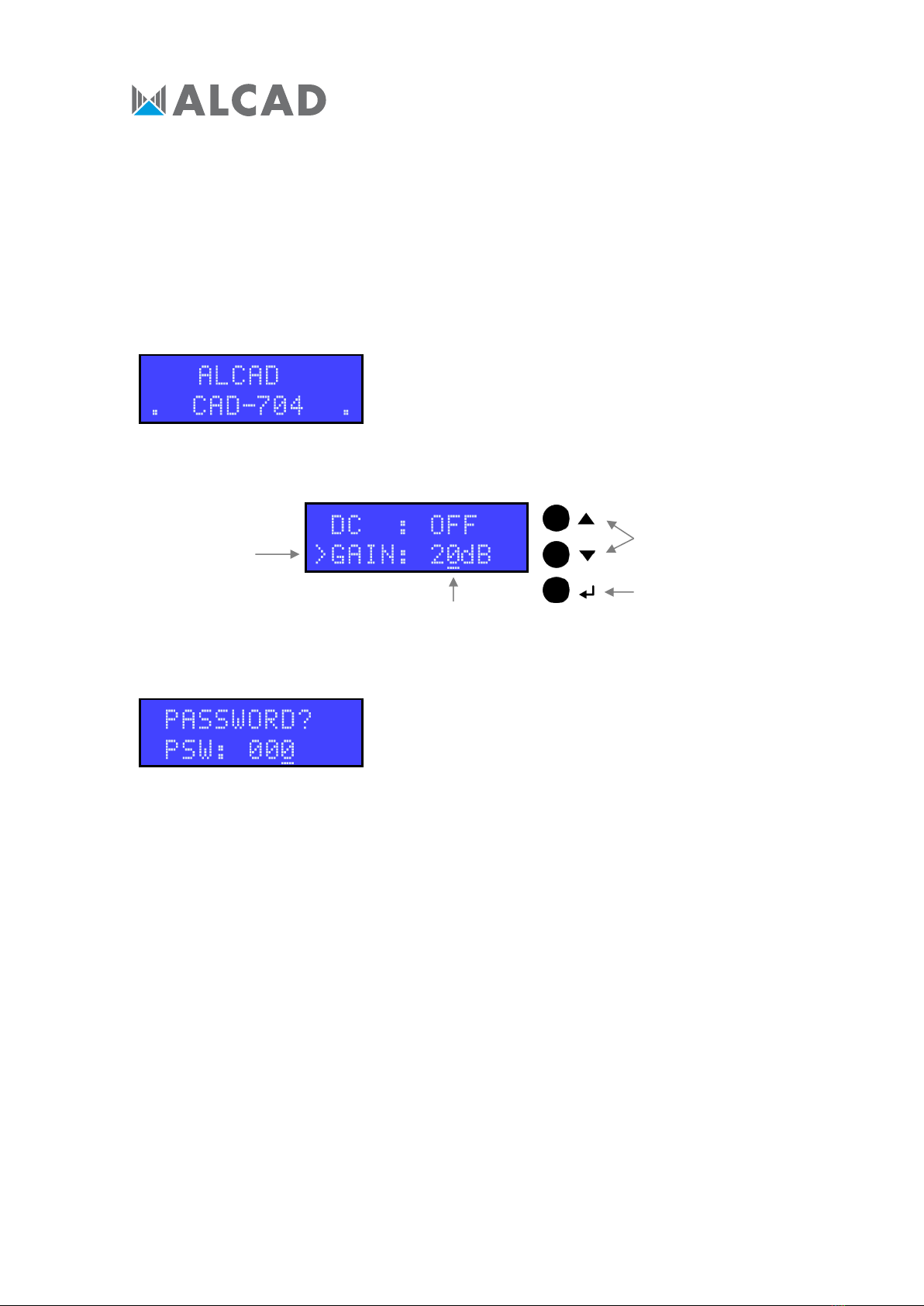

Programación con el display
Programación correspondiente al hardware 3.1 y firmware 1.4.
1. Presione para activar la pantalla
2. Presione durante tres segundos para entrar al menú
de programación
La pantalla se apagará al cabo de 3 minutos si está inactiva, pero el menú permanecerá abierto
en la última función seleccionada. Presiona cualquier tecla para continuar.
Protección de contraseña
Cuando se haya establecido una contraseña, se debe
ingresar la contraseña antes de acceder al menú de
programación. Para introducir la contraseña, presione las
teclas ▲▼ y luego presione para confirmar cada
número de la contraseña.
Búsqueda automática de canales y memorización.
AUTO-SCAN
La función AUTO-SCAN escaneará la banda UHF en la entrada 1 y la banda III en la entrada 2.
La alimentación remota está preestablecida en OFF. Se puede cambiar a ON en el menú INPUT
V/U 1 e INPUT V/U 2. La tensión de alimentación remota está preestablecida a 24V en el menú
ADVANCED. El umbral de AUTO-SCAN está preestablecido en 50 dBµV en el menú
ADVANCED. El filtro LTE está preestablecido en 5G LTE700 en el menú ADVANCED.
Selector de
funciones
Puntero para
cambiar números
Teclas para navegar
por el menú
Tecla para confirmar

- 5 -

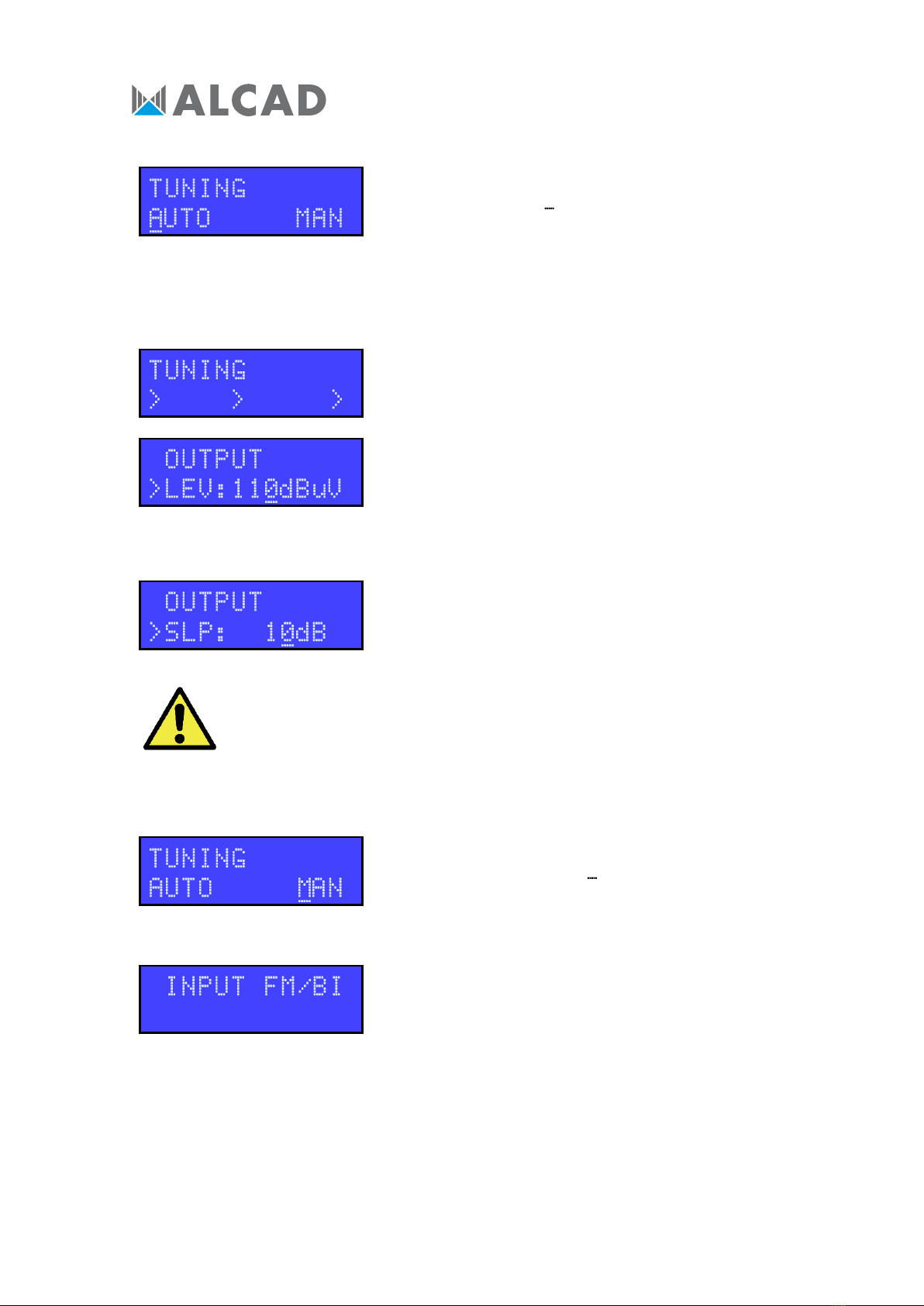

Para iniciar la programación automática, AUTO-SCAN,
coloque el puntero debajo de AUTO. Presione para
continuar. El amplificador comenzará a escanear los
canales de la banda UHF en la entrada [1] y de la banda
III en la entrada [2].
Para detener el procedimiento de AUTO-SCAN, presione
durante 5 segundos.
Espere a que finalice el procedimiento de AUTO-SCAN,
que depende del número de canales recibidos de las
antenas.
Cuando se complete el procedimiento de AUTO-SCAN, la
pantalla mostrará el nivel de salida dependiendo del
número de canales guardados automáticamente.
Presione para confirmar y completar el procedimiento.
Para cambiar el nivel de salida, presione las teclas ▲▼ y
luego presione para confirmar.
Si es necesario es posible ajustar la pendiente de salida.
Seleccione SLP y presione para confirmar, seleccione la
pendiente presionando las teclas ▲▼ y presione para
confirmar.
Establecer niveles de salida más altos que el obtenido a través del AUTO-
SCAN podría reducir la calidad de las señales recibidas.
Programación manual
Para iniciar la programación manual presione la tecla ▲
para colocar el puntero en MAN y presione para
continuar.
ENTRADA FM/BI
Presione para entrar en el menú de configuración de los
parámetros de la entrada FM/BI.

- 6 -

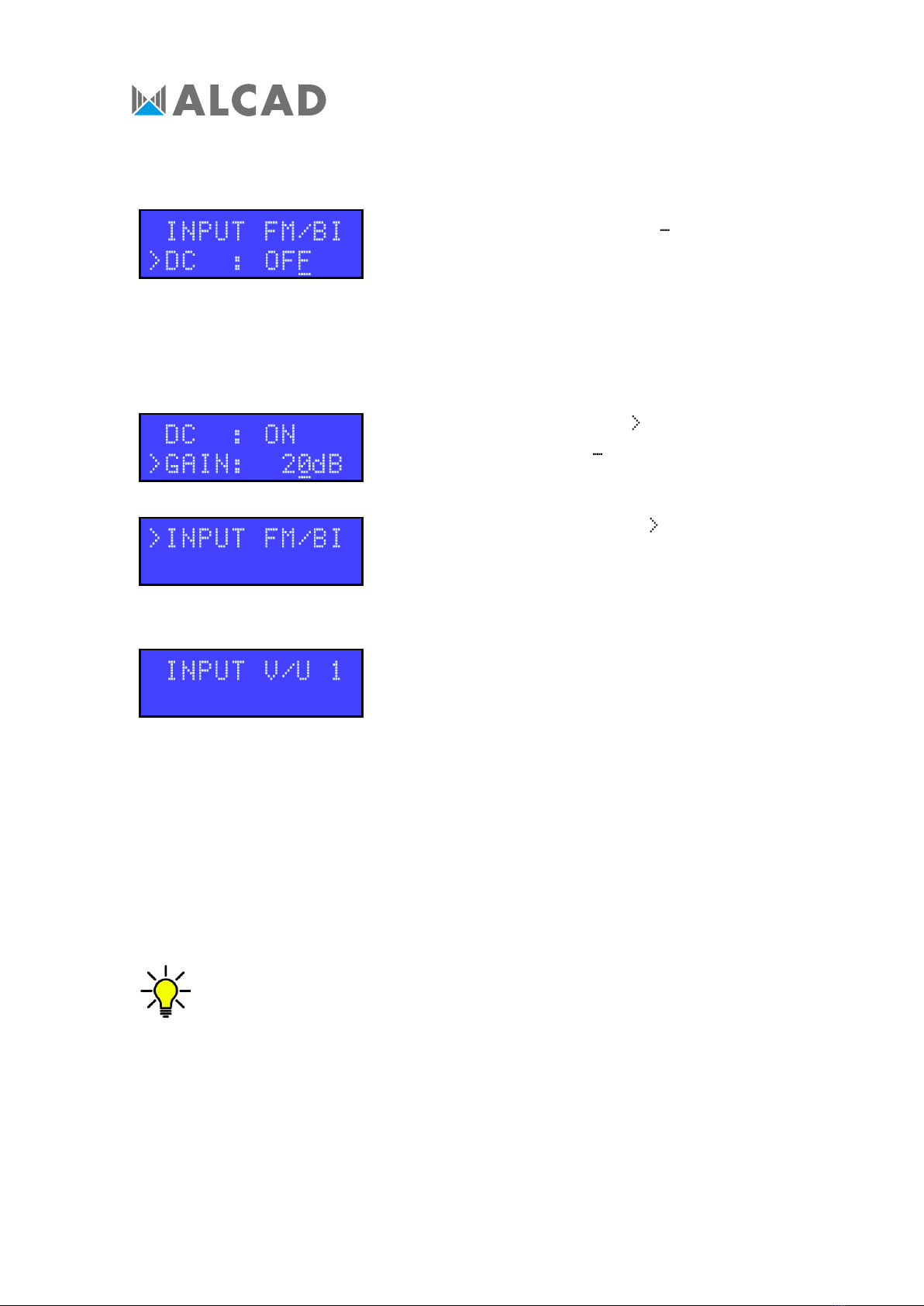

TENSIÓN DE SALIDA FM/BI
Presione para iniciar el puntero para desplazar las
opciones, luego presione ▲▼ para seleccionar ON u OFF
para habilitar la tensión de salida en esta entrada.
Presione R para confirmar.
La tensión de salida está configurada en 24V. Se puede
cambiar a 12V en el menú AVANZADO.
GANANCIA FM/BI
Ajustable de 0 a 30 dB
Coloque el selector de función en GAIN y presione
para iniciar el puntero para desplazarse por las
opciones, seleccione el nivel de salida deseado a
presionando las teclas ▲▼ y presione para confirmar.
Coloque el selector de función en INPUT FM/BI y
presione para volver al menú principal.
ENTRADA VHF-UHF [1]
Para configurar los parámetros de ENTRADA V/U 1,
presione para entrar al menú.
Canales disponibles:
BIII E5..E13 –DAB
UHF 21..48 con filtro LTE700 5G
UHF 21..60 con filtro LTE800 4G
UHF 21..69 sin filtro LTE
La entrada se puede configurar como BIII/DAB o como
UHF. Una vez seleccionado un filtro en BIII/DAB o UHF, el
resto de filtros deben ser de la misma banda.
El filtro LTE está configurada en LTE700 5G. Se puede
cambiar en el menú AVANZADO.
En cualquier posición de los menús INPUT U/V 1, INPUT U/V 2, INPUT U3 o
INPUT U 4 presione las teclas ▲▼ a la vez para volver al menú principal.

- 7 -
TENSIÓN DE SALIDA
Presione para iniciar el puntero para desplazar las
opciones, luego presione ▲▼ para seleccionar ON u OFF
para habilitar la tensión de salida de esta entrada.
Presione para confirmar.
La tensión de salida está configurada en 24V. Se puede
cambiar a 12V en el menú AVANZADO.
GANANCIA DE ENTRADA
Ajustable de 0 a 20 dB
Coloque el selector de función en GAIN y presione
para iniciar el puntero para desplazarse por las
opciones, seleccione el nivel de salida deseado a través de
las teclas ▲▼ y presione para confirmar.
Con potencias de entrada a partir de 75 dBµV, para no degradar los canales,
reduzca la ganancia del preamplificador. Valores típicos del ajuste de
ganancia:
•Potencia hasta 70 dBµV ajuste la ganancia a 20 dB
•Potencia 80 dBµV ajuste la ganancia a 10 dB
•Potencia 90 dBµV ajuste la ganancia a 0 dB

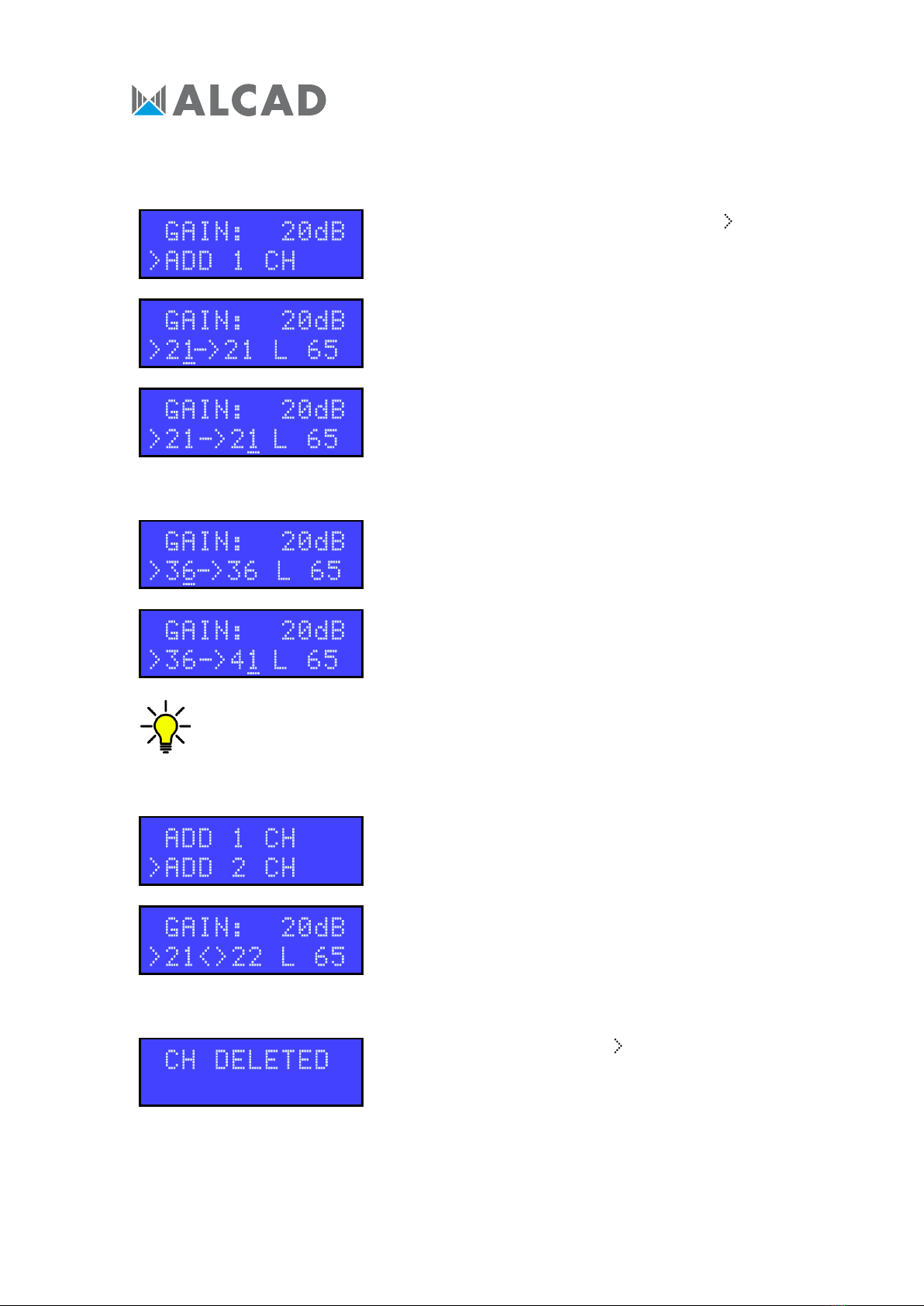

FILTRO PARA UN CANAL
Presione ▲▼ para colocar el selector de funciones en ADD
1 CH y presione .
Para activar solo la función de filtrado de un canal,
configure el canal deseado a través de las teclas ▲▼ y
luego presione dos veces para confirmar.
La figura L muestra el nivel de entrada del canal
seleccionado en dBμV.
CONVERSIÓN DE CANAL
Para activar la función de filtrado y conversión en un
canal, configure el canal deseado a través de las teclas
▲▼ y luego presione para confirmar el canal de
entrada.
Ajuste el canal de conversión a través de las teclas ▲▼ y
luego presione para confirmar.

- 8 -
Independientemente del filtro LTE seleccionado, se permiten conversiones
hasta el canal 69 de UHF.
FILTRO DE DOS CANALES
Para agregar un filtro para dos canales adyacentes,
presione ▼y seleccione ADD 2 CH. Presione para
confirmar. Seleccione el primer canal con las teclas ▲▼. El
segundo canal aparecerá automáticamente en la segunda
posición. Presione para confirmar.
BORRAR FILTRO
Coloque el selector de función en el filtrado o conversión
de canal que desea borrar con ▲▼ y luego presione
durante cinco segundos.
MENÚ PRINCIPAL
Para volver al menú principal, seleccione INPUT V/U 1 y
presione para confirmar.
En cualquier posición de los menús INPUT U/V 1, INPUT U/V 2, INPUT U3 o
INPUT U 4 presione las teclas ▲▼ a la vez para volver al menú principal.

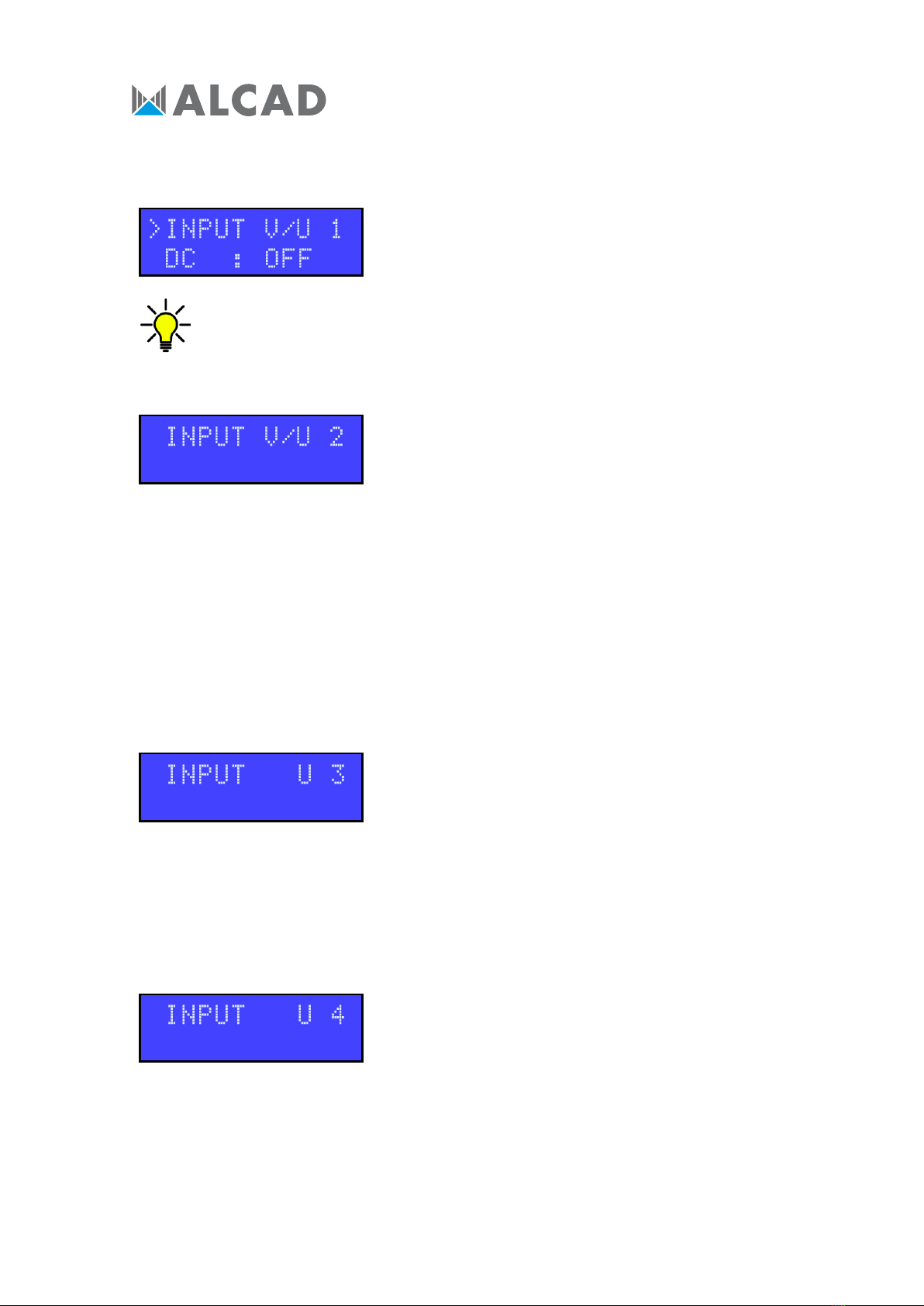

ENTRADA VHF-UHF [2]
Para configurar los parámetros de ENTRADA V/U 2,
presione para ingresar al menú.
Canales disponibles:
BIII E5..E13 –DAB
UHF 21..48 con filtro LTE700 5G
UHF 21..60 con filtro LTE800 4G
UHF 21..69 sin filtro LTE
La entrada se puede configurar como BIII/DAB o como
UHF. Una vez seleccionado un filtro en BIII/DAB o UHF, el
resto de filtros deben ser de la misma banda.
Los procedimientos descritos para la entrada 1 se aplican
a todos los ajustes.

- 9 -
ENTRADA UHF [3]
Para configurar los parámetros de ENTRADA U 3,
presione para ingresar al menú.
Canales disponibles:
UHF 21..48 con filtro LTE700 5G
UHF 21..60 con filtro LTE800 4G
UHF 21..69 sin filtro LTE
Los procedimientos descritos para la entrada 1 se aplican
a todos los ajustes.
ENTRADA UHF [4]
Para configurar los parámetros de ENTRADA U 4,
presione para ingresar al menú.
Canales disponibles:
UHF 21..48 con filtro LTE700 5G
UHF 21..60 con filtro LTE800 4G
UHF 21..69 sin filtro LTE
Los procedimientos descritos para la entrada 1 se aplican
a todos los ajustes.
NIVEL DE SALIDA
Ajustable de 93 a 113 dBμV
Presione ▼para seleccionar el menú OUTPUT y presione
para confirmar y verificar el nivel de salida seleccionado.
Para ajustar el nivel de salida, presione y cambie el
número donde se coloca el puntero, al nivel requerido.
Presione para confirmar.
AJUSTE DE PENDIENTE
Ajustable de 0 a 10 dB
Si es necesario es posible ajustar la pendiente de salida.
Seleccione SLP y presione para confirmar, seleccione la
pendiente presionando las teclas ▲▼ y presione para
confirmar.

- 10 -
Para salir del submenú, seleccione OUTPUT y presione
para confirmar.
AJUSTES AVANZADOS
Presione ▼para seleccionar el menú ADVANCED y
presione para confirmar.
En cualquier posición del menú ADVANCED presione las teclas ▲▼ a la vez
para volver al menú principal.
FILTRO LTE
Filtro LTE ajustable 800 4G, 700 5G o APAGADO
Presione y las teclas ▲▼ para seleccionar el filtro LTE
4G, 5G u OFF. Presione nuevamente para confirmar.
Filtro LTE 700 5G - Canales UHF 21..48
Filtro LTE 800 4G - Canales UHF 21..60
Filtro LTE desactivado - Canales UHF 21..69
TENSIÓN DE SALIDA
Seleccione la función DC para seleccionar el voltaje y
presione , presione las teclas ▲▼ para seleccionar la
tensión de 12V o 24V y presione para confirmar.
CONTRASEÑA DE PROTECCIÓN
Seleccione PSW y presione , presione las teclas ▲▼
para seleccionar el primer número de la derecha. Presione
para confirmar. Repita para los otros números y
presione para confirmar.

- 11 -
Para quitar la protección con contraseña, seleccione 000.
UMBRAL DE AUTO-SCAN
Ajustable de 45 a 90 dBμV
Seleccione THR, la función de umbral mínimo de AUTO-
SCAN y presione . Use las teclas ▲▼ para seleccionar el
valor requerido y presione para confirmar.
RESET
Seleccione la función RESET y presione para ingresar a
un segundo menú de seguridad RESET?
Si desea cancelar la operación, seleccione NO
presionando la tecla ▼y luego presione para confirmar.
Si desea cancelar todos los ajustes y restaurar los ajustes
originales, confirme YES presionando . La pantalla
mostrará RESET OK durante unos segundos para
confirmar la operación.
NÚMERO DE SERIE
Seleccione SNBR. El número que se muestra a la derecha
es el número de serie unívoco del producto.
SALIDA
Para cerrar el proceso de configuración, seleccione EXIT y
presione . Seleccione YES presionando las teclas ▲▼ y
presione para confirmar.

- 12 -
Si desea cancelar la operación, seleccione NO
presionando ▼y luego presione para confirmar y
continuar con su procedimiento de configuración.
Aplicaciones de Windows y Android
Desde el área de descarga en nuestro sitio web www.alcadelectronics.com es posible
descargar un software gratuito compatible con PC para operar el amplificador desde su PC.
También permite guardar y cargar configuraciones.
Requisitos de hardware
PC Windows compatible con interfaz USB
Procesador de 800MHz o más
256 MB de RAM
Cable USB A-B
Requisitos mínimos de software
Windows 7 o un sistema operativo más reciente, Microsoft Framework .NET 3.5 o superior y
langpack (descarga gratuita desde el sitio web de Microsoft).
Procedimiento de instalación
Cerrar todas las aplicaciones activas (programas antivirus incluidos)
Inicie el programa Setup.exe
Siga el procedimiento guiado hasta completar la instalación.
El programa necesita Framework.NET 3.5, que generalmente ya está instalado en el PC. Si no
está instalado, Framework.NET se puede descargar libremente desde el sitio web de
Microsoft.
Informaciones técnicas
El producto cumple con la Directiva de equipos de radio RED 2014/53/UE, la Directiva de baja
tensión LVD 2014/35/EU y la Directiva de sustancias peligrosas RoHS 2011/65/UE, por lo que
muestra la marca CE.
Clase A
Este producto cumple con los requisitos de apantallamiento más estrictos según EN 50083-
2, grado de calidad A.

- 13 -

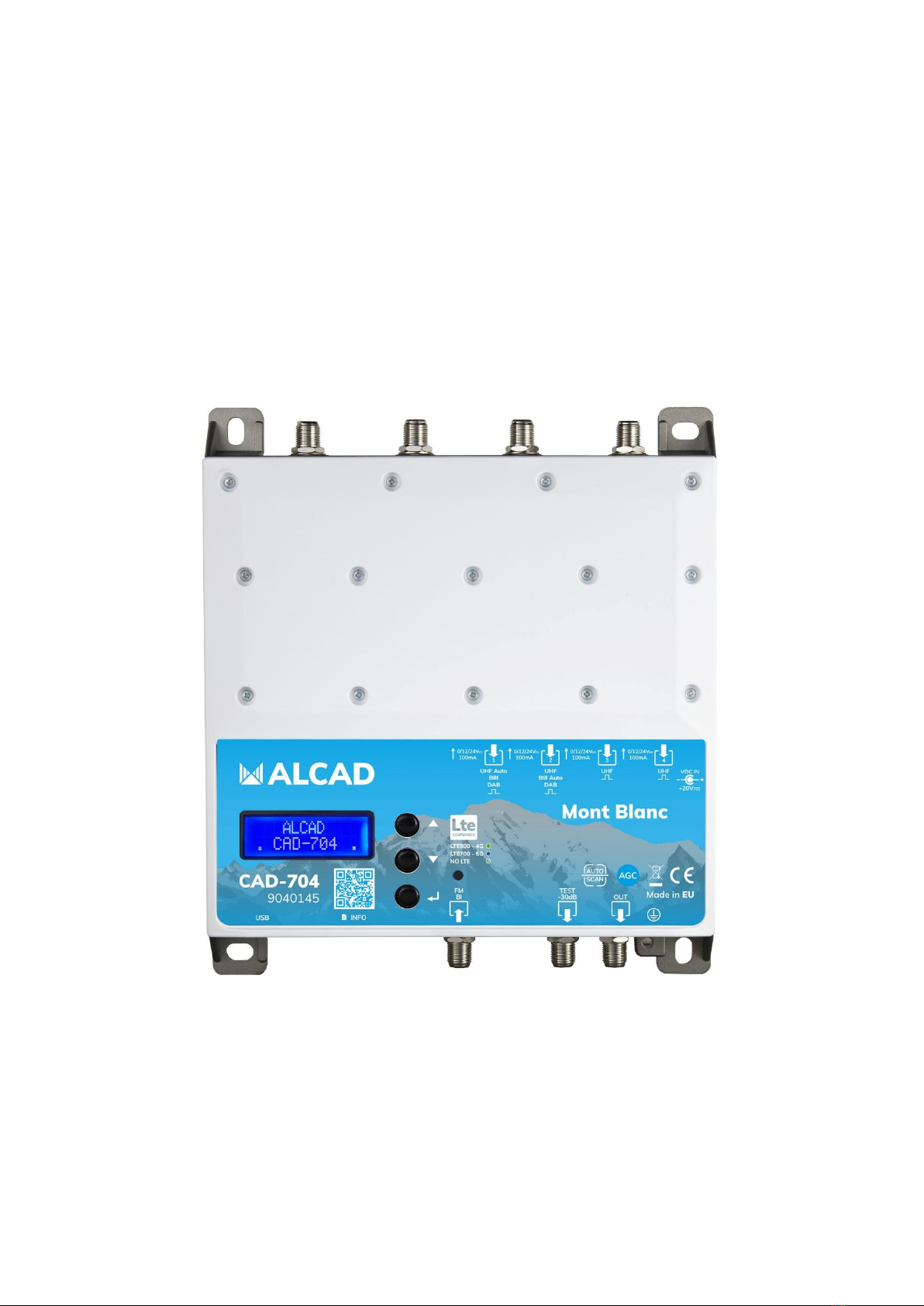

CAD-704
Mont Blanc
DIGITAL PROGRAMMABLE AMPLIFIER
■5 Inputs
■Auto-scan function
■Selectable LTE 700 5G / 800 4G SAW filters
■Up to 64 high selectivity filters with ACG
■Converts up to 32 single channels
■24 Digits LCD display
■Zamak die casting chassis
High selectivity programmable compact headend to
digitally filter, convert and equalize DVB-T/T2
channels.
The built-in high output amplifier allows the use in
small or medium buildings installation.
CODE
9040145
MODEL
CAD-704
Number of inputs
2 x UHF
2 x UHF/BIII/DAB
1 x FM/BI
Frequency range
MHz
UHF (470..694/790/862 MHz)
BIII/DAB (170..240 MHz)
FM/BI (40..108 MHz)
Programmable filters
32
Number of channels per filters
1..2
Input level
dBµV
UHF 40..110
BIII/DAB 40..110
FM/BI 35..90
Input attenuator
dB
UHF 0..-20
BIII/DAB 0..-20
FM/BI 0..-20
AGC range
dB
40
Selectivity
dB
35 @1MHz
Interstage attenuator
dB
0..-20
Gain
dB
UHF 40
BIII/DAB 50
FM/BI 40
Max output level
dBµV
120 (IM3 DIN 45004B -60 dBc)
Return loss in/out
dB
>12
Test output
1 (-30dB)
USB connector
USB 1.0/2.0 Type B
Output voltage
12V / 24V 100 mA
Mains voltage
230 VAC +/-20% 16W Max.
(External power supply DC 20V 2.25A)

- 14 -
Operating temperature
ºC
-5..50
Dimensions
mm
192 x 217 x 37
Safety instructions
■Do not expose the amplifier to extreme temperatures.
■Place the amplifier in a dry and well-aired location.
■Install the unit on a vertical wall, or in a waterproof cabinet to a minimum IP55 rating, and
fix it safely using the special through holes supports.
Do not place the equipment where water can drip or splash onto it. Do not place objects
containing liquid, such as glasses, on the equipment. Do not place sources of naked flame,
such as burning candles, on the equipment. Do not block the ventilation slots of the equipment
with objects such as newspapers, curtains, etc. When installing the equipment, leave some
free space around it to provide adequate ventilation. Install the equipment in such a way that
the mains supply plug or the connector of the equipment can be easily reached.
IMPORTANT!
Use only the power pack supplied together with the amplifier. The use of other power
packs can cause malfunctioning and irreversible damages which will invalidate any
warranties.
Connections Schematic
Installation and start-up
■Connect an earth wire to grounding clamp
■Connect the TV aerials to the amplifier's inputs

- 15 -
■Terminate the unused inputs with 75Ω loads
■Connect the power supply unit and then connect the amplifier to the mains plug
Programming via display
Programming corresponding to hardware 3.1 and firmware 1.4.
1. Press to activate the display
2. Press for three seconds to enter the programming
menu
The display will go out after 3 minutes if inactive, but the menu will remain open on the last
selected function. Press any key to resume to continue.
Password protection
When a password has been set, the password must be
entered before accessing the programming menu. To enter
the password press the keys ▲▼ then press to confirm
each password number.
Automatic channel research and memorization
AUTO-SCAN
The AUTO-SCAN function will scan the UHF band in input 1 and the BIII band in input 2.
The remote power is preset to OFF. It can be changed to ON in the INPUT V/U 1 and INPUT
V/U 2 menu. The remote power voltage is preset to 24V in the ADVANCED menu. The AUTO-
SCAN threshold is preset to 50dBµV in the ADVANCED menu. The LTE filter is preset to 5G
LTE700 in the ADVANCED menu.
To start the automatic programming, AUTO-SCAN, place
the pointer below AUTO. Press to proceed. The
amplifier will start scanning the channels of the UHF band
on input [1] and the III band on input [2].
To stop the AUTO-SCAN procedure press for 5 seconds.
Function
selector
Pointer to scroll
figures
Keys for browsing
the menu
Key to confirm

- 16 -
Wait for the AUTO-SCAN procedure to end, which
depends on the number of channels received from the
antennas.
When the AUTO-SCAN procedure is completed the
display will show the output level depending on the
number of channels automatically saved. Press to
confirm and complete the procedure. To change the output
level press the keys ▲▼ then press to confirm.
If required, it is possible to adjust the output slope. Select
SLP and press to confirm, select the slope of the slope
by pressing the ▲▼ keys and press to confirm.
Setting higher output levels than the one obtained through the AUTO-
SCAN could reduce the quality of the received signals.
Manual programming
To start the manual programming, position the pointer
on MAN through the ▲key and press to continue.
FM/BI INPUT
Press to enter the menu to set the FM/BI input
parameters.
FM/BI OUTPUT VOLTAGE
Press to start the pointer to scroll options then press
▲▼ to select ON or OFF to enable the remote power
supply on this input. Press to confirm.
The remote power suppy is set on 24V. It can be changed
to 12V in the ADVANCED menu.
FM/BI GAIN
Adjustable from 0 to 30 dB
Position the function selector on GAIN and press to
start the pointer to scroll options, select the desired
output level through the keys ▲▼ and press to confirm.

- 17 -
Position the function selector on INPUT FM/BI and press
to go back to the main menu.
INPUT VHF-UHF [1]
To set the INPUT V/U 1 parameters press to enter the
menu.
Available channels:
BIII E5..E13 –DAB
UHF 21..48 with LTE700 5G filter
UHF 21..60 with LTE800 4G filter
UHF 21..69 without LTE filter
The input can be configured as BIII/DAB or UHF. Once a
filter is selected in BIII/DAB or UHF, the rest of the filters
must be from the same band.
The LTE filter is preset to 5G LTE700. It can be changed in
the ADVANCED menu.
In any position of the menus INPUT U/V 1, INPUT U/V 2, INPUT U3 or INPUT
U 4 press the keys ▲▼ at the same time to go back to main menu.
OUTPUT VOLTAGE
Press to start the pointer to scroll options then press
▲▼ to select ON or OFF to enable the remote power
supply on this input. Press to confirm.
The remote power supply is set on 24V. It can be changed
to 12V in the ADVANCED menu.
INPUT GAIN
Adjustable from 0 to 20 dB
Position the function selector on GAIN and press to
start the pointer to scroll options, select the desired
output level through the keys ▲▼ and press to confirm.
With input power from 75 dBμV, so as not to degrade the channels, reduce
the gain of the preamplifier. Typical values of gain adjustment:
•Power up to 70 dBμV adjust the gain to 20 dB
•Power 80 dBμV adjust the gain to 10 dB
•Power 90 dBμV adjust the gain to 0 dB

- 18 -
SINGLE CHANNEL FILTER
Press ▲▼ to position the function selector on ADD 1
CH and press .
To activate only the filtering function on a single channel
set the desired channel through the ▲▼ keys then press
twice to confirm.
The L figure shows the input level of the selected MUX in
dBμV.
CHANNEL CONVERSION
To activate the filtering and conversion function on a
single channel set the desired channel through the ▲▼
keys then press to confirm the input channel.
Adjust the converted channel through the ▲▼ keys then
press to confirm.
Regardless of the selected LTE filter, output conversions up to the UHF
channel 69 are permitted.
TWO CHANNELS FILTER
To add a filter for two adjacent channels, press ▼and
select ADD 2 CH. Press to confirm. Select the first
channel with the ▲▼ keys. The second channel will
automatically appear in second position. Press to
confirm.
DELETE FILTER
Position the function selector on the channel filtering or
conversion to be deleted using ▲▼ then press for five
seconds.

- 19 -
MAIN MENU
To go back to the main menu, select INPUT V/U 1 and
press to confirm.
In any position of the menus INPUT U/V 1, INPUT U/V 2, INPUT U3 or INPUT
U 4 press the keys ▲▼ at the same time to go back to main menu.
INPUT VHF-UHF [2]
To set the INPUT V/U 2 parameters, press to enter the
menu.
Available channels:
BIII E5..E13 –DAB
UHF 21..48 with LTE700 5G filter
UHF 21..60 with LTE800 4G filter
UHF 21..69 without LTE filter
The input can be configured as BIII/DAB or UHF. Once a
filter is selected in BIII/DAB or UHF, the rest of the filters
must be from the same band.
The procedures described for input 1 apply to all settings.
INPUT UHF [3]
To set the INPUT U 3 parameters, press to enter the
menu.
Available channels:
UHF 21..48 with LTE700 5G filter
UHF 21..60 with LTE800 4G filter
UHF 21..69 without LTE filter
The procedures described for input 1 apply to all settings.
INPUT UHF [4]
To set the INPUT U 4 parameters, press to enter the
menu.
Available channels:
UHF 21..48 with LTE700 5G filter
UHF 21..60 with LTE800 4G filter
UHF 21..69 without LTE filter
The procedures described for input 1 apply to all settings.

- 20 -
OUTPUT LEVEL
Adjustable from 93 to 113 dBμV
Press ▼to select the menu OUTPUT and press to
confirm and check the selected output level.
To adjust the output level press and change the figure
where the pointer is positioned, to the required level. Press
to confirm.
SLOPE ADJUSTING
Adjustable from 0 to 10 dB
If required, it is possible to adjust the output slope. Select
SLP and press to confirm, select the slope of the slope
by pressing the ▲▼ keys and press to confirm.
To go back to the main menu, select OUTPUT and press
to confirm.
ADVANCED SETTINGS
Press ▼to select the menu ADVANCED and press to
confirm.
In any position of the ADVANCED menu press the keys ▲▼ at the same time
to go back to main menu.
LTE FILTER
LTE Filter adjustable 800 4G, 700 5G or OFF
Press and the ▲▼ keys to select the SAW filter LTE
800-4G, 700-5G or OFF. Press again to confirm.
Other manuals for Mont Blanc CAD-704
1
Table of contents
Languages:
Other Alcad Amplifier manuals

Alcad
Alcad AM-270 User manual

Alcad
Alcad AM-173 User manual

Alcad
Alcad Mont Blanc CAD-704 User manual

Alcad
Alcad Mont Blanc 904 Series User manual

Alcad
Alcad AL-100 User manual

Alcad
Alcad 903 Series User manual

Alcad
Alcad 904 series User manual

Alcad
Alcad 912 Series User manual

Alcad
Alcad 904 series User manual

Alcad
Alcad AM-913 User manual
