Allen + Roth 75-102 User manual

ATTACH YOUR RECEIPT HERE
Serial Number _______________ Purchase Date ______________
ITEM # 0784783, 1124616, 1124617, 2694675
LED FRAMELESS FOG-FREE
RECTANGULAR MIRROR
MODELS 75-102, 75-103, 75-104, 2694675
Español p. 7
ALLEN + ROTH and logo design are trademarks
or registered trademarks of LF, LLC.
All rights reserved.
0784783
24 in. x 30 in. 1124616 30 in. x 36 in. 1124617 36 in. x 42 in. 2694675 24 in. x 56 in.
10/2020
Questions, problems, missing parts? Before returning to the store, call our customer
service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could
also contact us at [email protected] or visit www.lowespartsplus.com.
VR20426 READ AND SAVE THESE INSTRUCTIONS

2

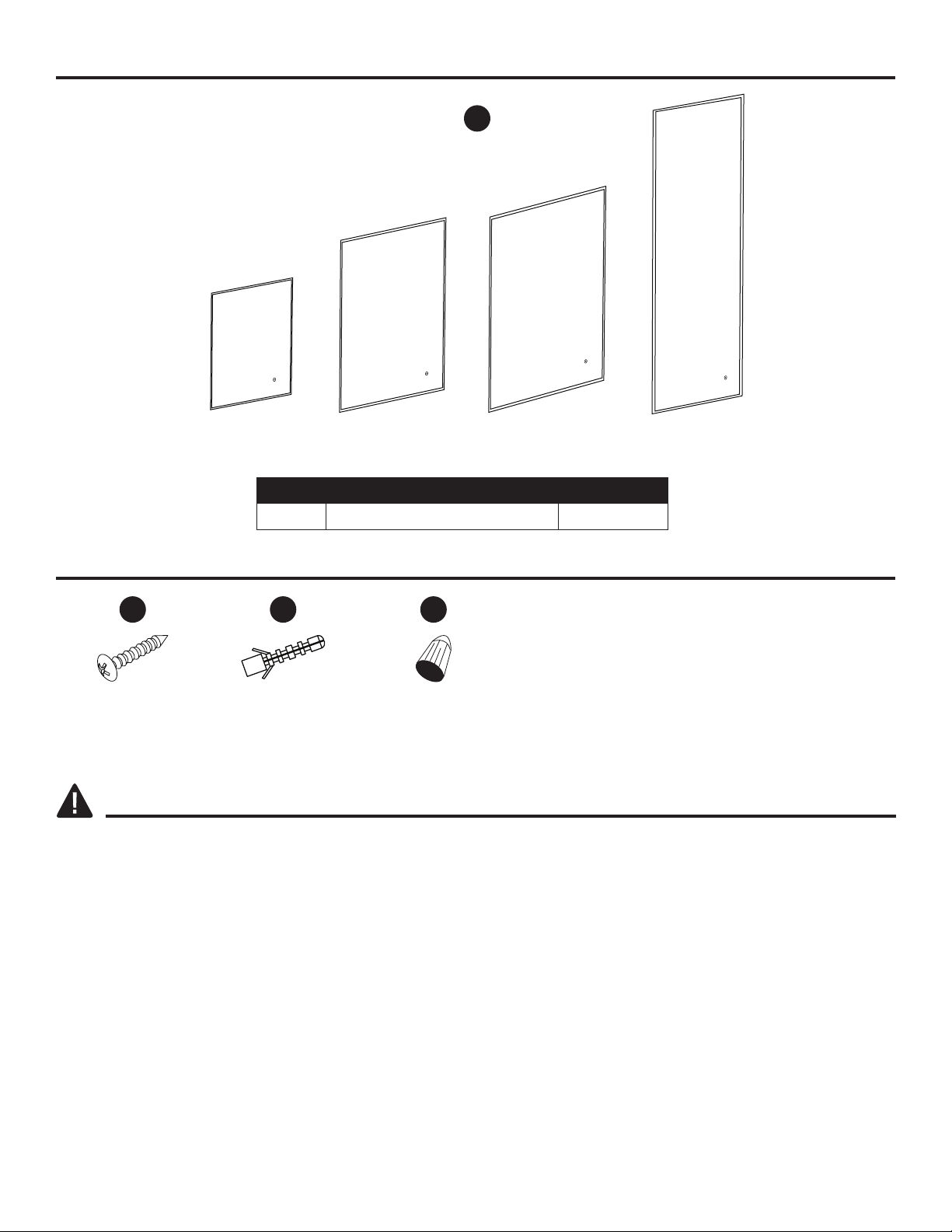

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A LED mirror 1
A
HARDWARE INCLUDED (not shown actual size)
AA BB CC
Mounting Screw Drywall Anchor Wire Connector
Qty. 4 Qty. 4 Qty. 3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the product.
1. Always disconnect the power supply prior to installing, servicing or removing the LED mirror.
2. Installation work and electrical wiring must be done by a qualied person(s) in accordance with all applicable
codes and standards, including re-rated construction.
3. Follow all local building, safety and electrical codes as well as NEC (National Electrical Code) and OSHA
(Occupational Safety and Health Act).
4. Electric service supply must be 120 volts, 60 hertz.
5. This product must properly connect to the grounding conductor of the supply circuit.
6. Do not bend or kink the power wires.
7. When cutting or drilling into the wall or ceiling, do not damage electrical wiring and other hidden utilities.
8. Avoid putting sharp or hard objects against mirror surface. Damage and/or injury may occur if punctured.
9. Turn off product during storms or power surge situations to avoid damage to internal components.
1124617 269467511246160784783

3

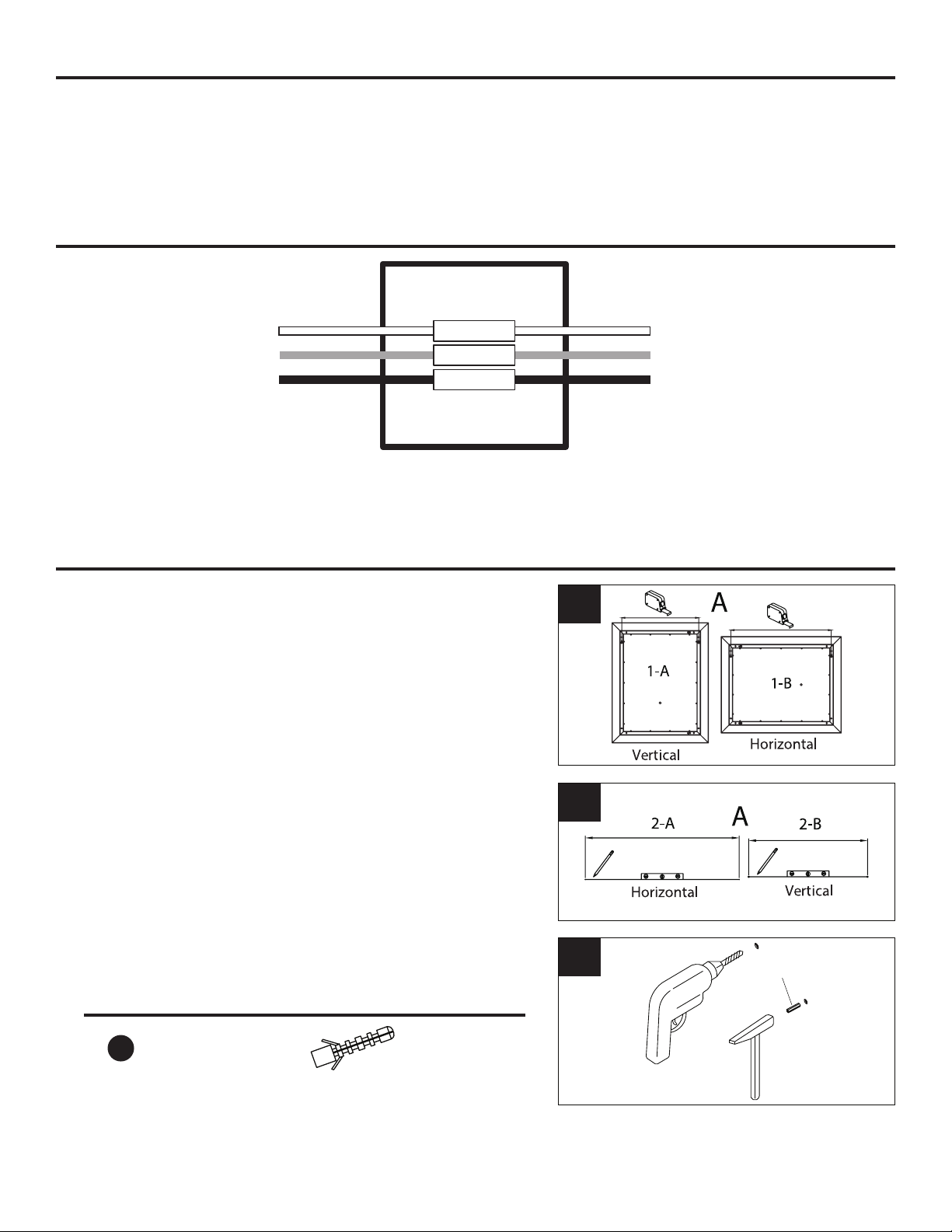

PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package and hardware contents
list. If any part is missing or damaged, do not attempt to assemble the product. Contact Customer Service for replacement
parts.
Estimated Assembly Time: 30 minutes
Tools required for assembly (not included): Tape Measure, Phillips Screwdriver, Hammer, Electric Drill, Drill Bits, Level
Please follow all local electrical codes and consult an electrician when wiring this product.
WIRING DIAGRAM
Mirror
House
Electrical
Wires*
black black
white neutral
ground
live
white
green green
Installation may vary depending on how the previous mirror was installed and the presence of the power source. Supplies necessary for installation
of your new mirror are not all included; however, most are available at your local home improvement or hardware store.
*House wires may vary in color. Please be sure to verify actual house wires with a certied electrician before installation.
INSTALLATION INSTRUCTIONS
WARNING: Turn off power at circuit breaker or remove fuse
before attempting installation.
1. Choose to mount the mirror (A) in either a vertical (1-A) or
horizontal (1-B) orientation. Once the orientation is chosen,
measure the distance between the center of the keyholes
in the mounting bracket as shown in the vertical (1-A) or
horizontal (1-B) orientation.
Refer to the rough-in drawings shown on pages 5 and 6 for details
on the distance between the mounting points on the wall.
2. After measuring the distance between the keyholes on
the mirror (A), mark the mounting points on the wall in the
appropriate spots. These marks should be the same distance
apart as measured in step 1. Use a level to ensure the mounting
points are straight.
3. Using a 7/32 in. drill bit (not included), drill holes where marked
in step 2 and insert the drywall anchors (BB).
Hardware Used
BB Drywall anchor x 4
BB
3
1
2

4
3/8 in.
AA
BB
4
A
5

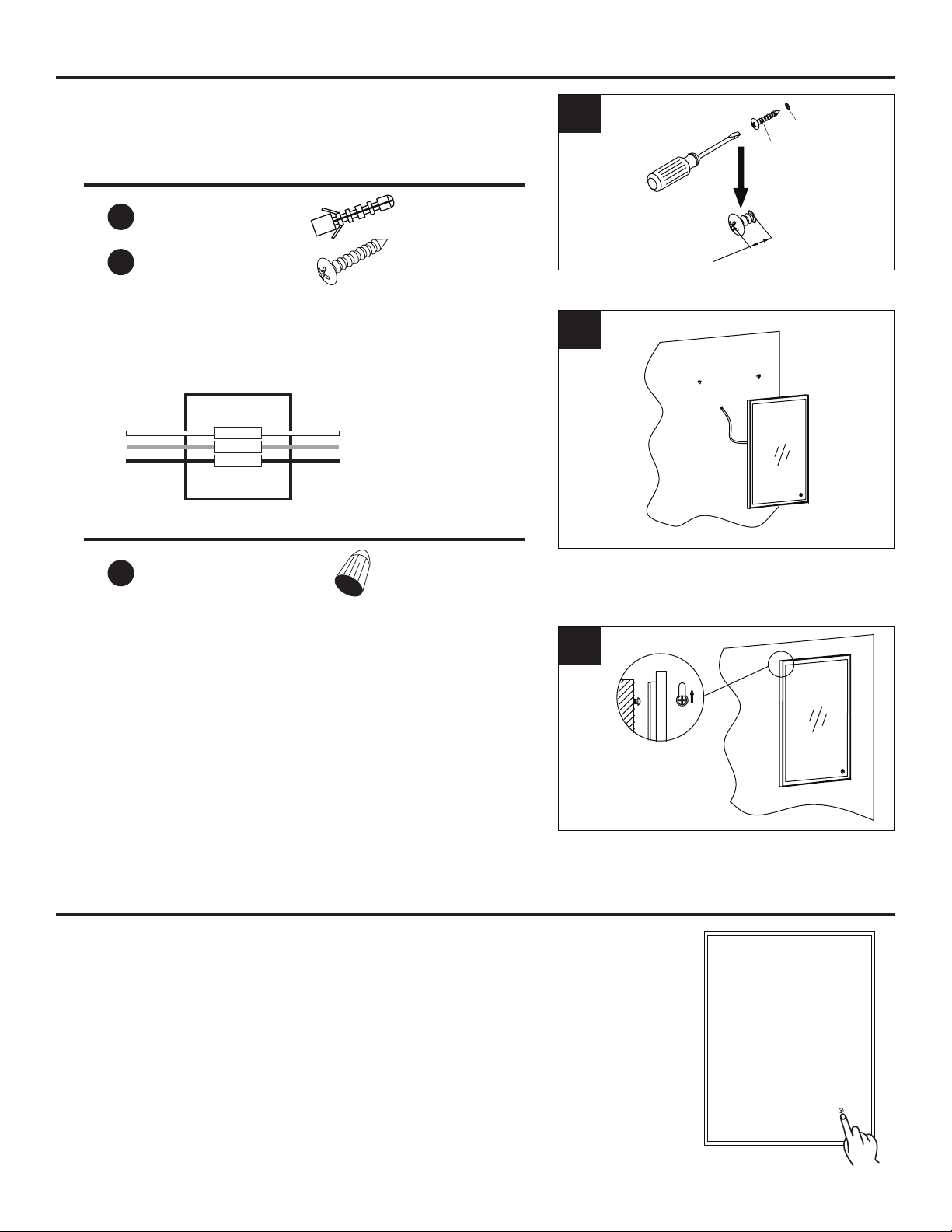

INSTALLATION INSTRUCTIONS (Continued)
4. Tighten mounting screws (AA) into the drywall anchors (BB),
leaving 3/8 in. space between the screw head and the wall.
Hardware Used
BB Drywall anchor x 4
AA Mounting screw x 4
5. Connect the white wire from the mirror (A) to the white wire from
the electrical box. Connect the black wire from the mirror (A) to the
black wire from the electrical box. Connect the green ground wire
from the mirror (A) to the ground wire from the electrical box. Cover
and secure each wire connection with a wire connector (CC).
Mirror
House
Electrical
Wires*
black black
white neutral
ground
live
white
green green *House wires may vary
in color. Please be sure
to verify actual house
wires with a certied
electrician before
installation.
Hardware Used
CC Wire connector x 3
6. Insert the screw heads into the keyholes on the mirror's mounting
bracket, then carefully let the mirror (A) drop down so the screw
heads slide into the narrow ends of the keyholes, securing the
mirror (A) in place.
Once the mirror (A) is securely in place, turn on the power at the
circuit breaker or reinsert the fuse.
A
6
OPERATING INSTRUCTIONS
Turn on wall switch to turn light and defogger pad on.
NOTE: The defogger pad will only work when light is on. The defogger pad and light cannot
be wired separately.
1. Touch the sensor button to turn ON the light.
2. Touch and hold the sensor button to dim the light. Release the button when the light
reaches the desired brightness setting.
3. When the LED gets to the maximum or minimum brightness setting, it will stop. Release,
then press and hold the button to go in the opposite direction, where it will stop at the
maximum or minimum brightness setting.
4. Touch the sensor button to turn OFF the light.
NOTE: The mirror is equipped with a memory feature to preserve the previous brightness
setting, when turning the light back on.

5
CARE AND CLEANING
Clean periodically with a soft cloth and glass cleaner. Avoid spraying glass cleaner directly onto mirror. Avoid abrasive
cleaners and harsh chemicals as they may damage the surface of the product.

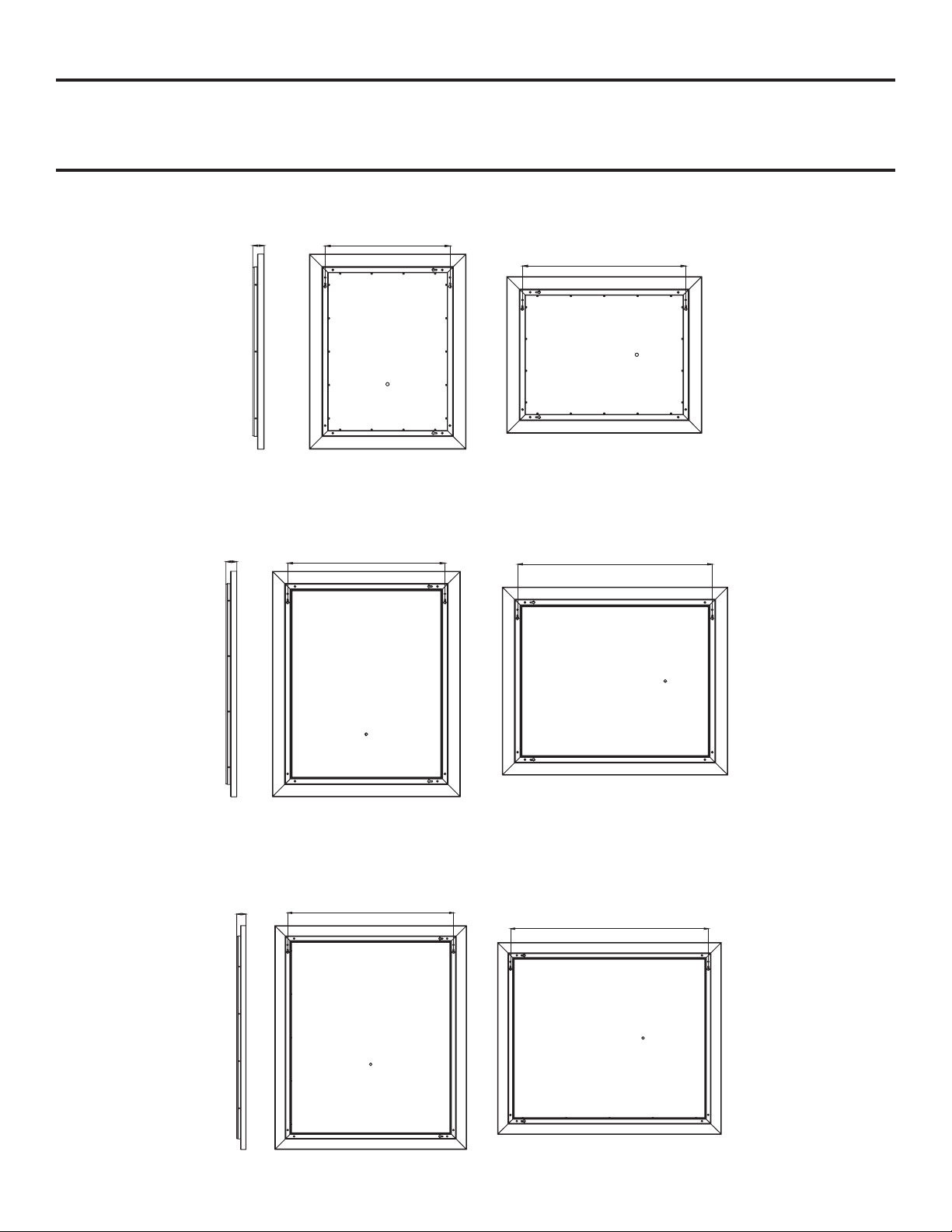

ROUGH-IN
0784783 1-3/4" 19-1/8"
25-1/16"
1124616 1-3/4" 25-1/8" 31-1/8"
1124617 1-3/4" 31-1/8"
37-1/8"

6

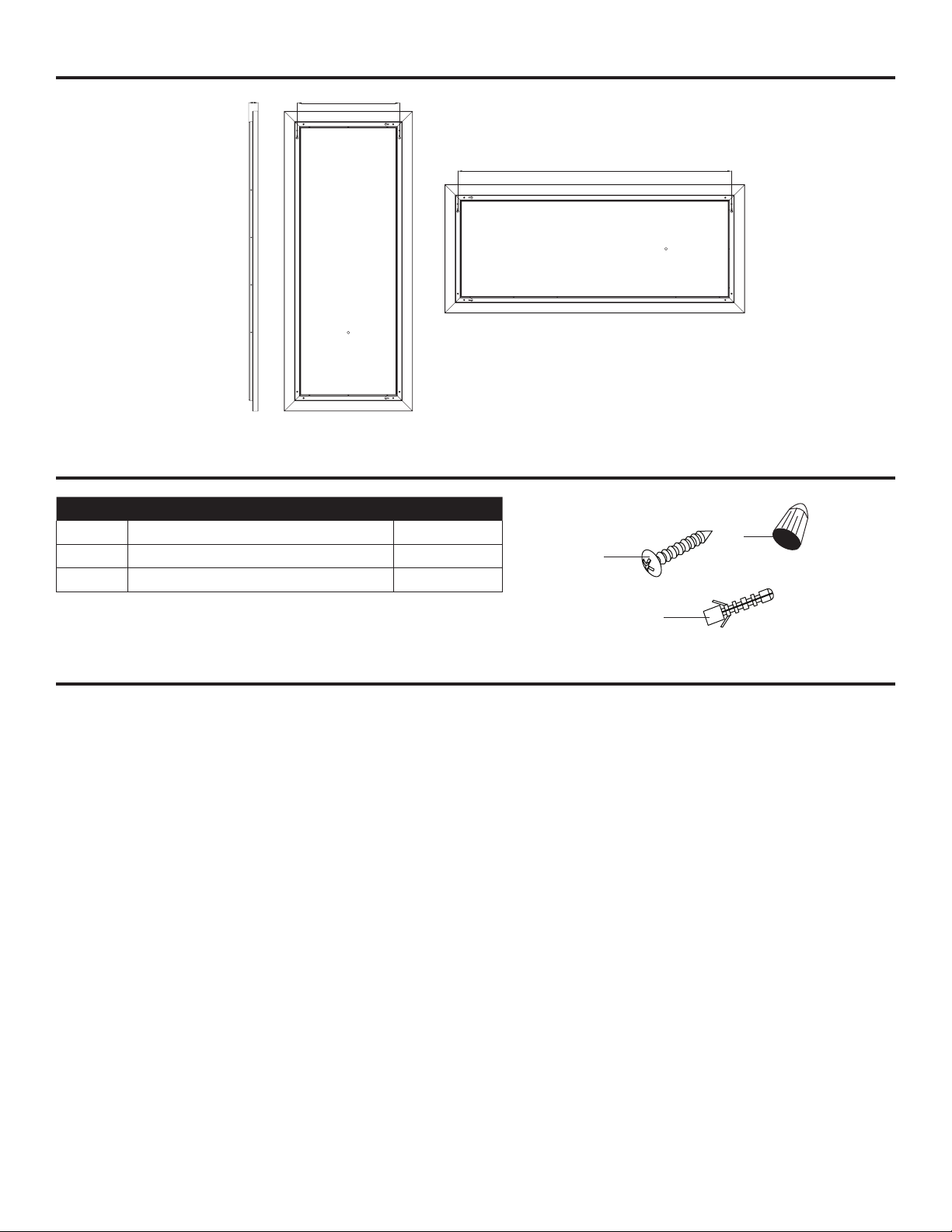

ROUGH-IN (Continued)
REPLACEMENT PARTS
PART DESCRIPTION PART #
1
2
3
1 Drywall anchor (set of 4) MP-001A
2 Mounting screw (set of 4) MP-005
3 Wire connector (set of 3) MP-006
TWO YEAR LIMITED WARRANTY
If this product fails due to a defect in materials or workmanship at any time during the rst TWO years of ownership, the
manufacturer will replace it free of charge, postage-paid at their option. This warranty does not cover products that have
been abused, altered, damaged, misused, cut or worn. This warranty does not cover use in commercial applications. Use
only manufacturer-supplied genuine warranty repair replacement parts to repair this mirror. Use of non-genuine repair
parts will void your warranty. The manufacturer DISCLAIMS all other implied or express warranties including all warranties
of merchantability and/or tness for a particular purpose. As some states do not allow exclusions or limitations on an
implied warranty, the above exclusions and limitations may not apply. This warranty gives you specic legal rights,
and you may have other rights that vary from state to state.
This warranty is limited to the replacement of defective parts only. Labor charges and/or damage incurred during installation,
repair, replacement as well as incidental and consequential damages connected with the above are excluded. Any damage
to this product as a result of neglect, misuse, accident, improper installation or use other than the purpose SHALL VOID
THIS WARRANTY.
Shipping costs for return product as part of a claim on the warranty must be paid for by the customer.
Inquiries regarding warranty claims can be directed to 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
2496475 1-3/4 19-1/16"
51-1/8"
Printed in China

7
ARTICULO # 0784783, 1124616, 1124617, 2694675
ESPEJO LED
RECTANGULAR SIN
MARCO QUE NO
SE EMPAÑA
MODELOS 75-102, 75-103, 75-104, 2694675
ALLEN + ROTH y el diseño del logo son marcas
comerciales o marcas registradas de LF, LLC.
Todos los derechos reservados.
0784783
60,96 cm x 76,2 cm 1124616 76,2 cm x 91,44 cm 1124617 91,44 cm x 106,68 cm 2694675 60,96 cm x 142,24 cm
Preguntas, problemas, partes faltantes? Antes de regresar a su tienda minorista, llame a nuestro
Departamento de Servicio al Cliente al 1-877-888-8225, de lunes a domingo de 8:00 a.m. a 8:00 p.m.,
hora estándar del Este. También puede contactarnos en [email protected] o visitar
www.lowespartsplus.com.
ADJUNTE SU RECIBO AQUÍ
Número de serie _____________ Fecha de compra ____________
LEA Y GUARDE ESTAS INSTRUCCIONES

8
CONTENIDOS DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
A Espejo con luz LED 1
ADITAMENTOS (no se muestran el tamaño real)
AA BB CC
Tornillos
de montaje Anclas de expansión de pared Conector de cables
Cant. 3 Cant. 3 Cant. 3
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
1. Siempre desconecte la fuente de alimentación antes de darle servicio al ventilador, motor o caja eléctrica.
2. El trabajo de instalación y el cableado eléctrico debe ser hecho por una persona calicada, de acuerdo con todos los
códigos y normas aplicables, incluyendo la construcción con clasicación ignífuga.
3. Siga todos los codigos locales de construccion, de seguridad y electricos asi como el NEC (Código Eléctrico Nacional)
y OSHA (Ley de Salud y Seguridad Ocupacional).
4. El suministro del servicio electrico debe ser de 120 voltios, 60 hercios.
5. Este producto debe estar correctamente conectado al conductor de conexion a tierra del circuito de alimentacion.
6. No doble ni retuerza los cables de energia.
7. Cuando corte o perfore en la pared o techo, no dañe el cableado eléctrico u otros servicios ocultos.
8. Evite poner objetos alados o duros contra la supercie del espejo. Se pueden producir daños y/o lesiones si se pinchan.
9. Apague el producto durante tormentas o sobretensiones para evitar daños a los componentes internos
A
1124617 269467511246160784783

9
PREPARACIÓN
Antes de comenzar el ensamblaje del producto, asegúrese de que todas las piezas estén presentes. Compare las piezas con la lista de
contenido del paquete y la lista de contenido de aditamentos.. Si alguna parte falta o está dañada, no intente ensamblar el producto.
Póngase en contacto con Servicio al Cliente para obtener piezas de repuesto.
Tiempo estimado de montaje: 30 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): cinta métrica, destornillador Phillips, martillo, taladro eléctrico, brocas para
taladro, nivel
Siga todos los códigos eléctricos locales y consulte a un electricista cuando conecte este producto..
DIAGRAMA DE CABLEADO
Las instalaciones pueden variar dependiendo de cómo se haya instalado el espejo anterior y de la presencia de una fuente de alimentación. Los
suministros necesarios para la instalación del nuevo espejo no se incluyen en su totalidad; no obstante, la mayoría están disponibles en su tienda local
de productos o en las ferreterías locales.
* Los cables de la casa pueden variar en color. Asegúrese de vericar los cables reales de la casa con un electricista certicado antes de la instalación.
Espejo
Cables
eléctricos
de la casa*
negro negro
blanco neutro
tierra
activo
blanco
verde verde
INSTRUCCIONES DE INSTALACIÓN
PRECAUCIÓN: apague el suministro eléctrico en el interruptor de
circuito o retire el fusible antes de intentar la instalación.
1. Elija montar su espejo (A) en orientación vertical (1-A) u
horizontal (1-B). Una vez que elija la orientación, mida la
distancia entre el centro de las cerraduras en el soporte de
montaje como se muestra en la orientación vertical (1-A) u
horizontal (1-B).
Consulte los dibujos preliminares que se muestran en las páginas
5 y 6 para obtener detalles sobre la distancia entre los puntos de
montaje en la pared.
2. Después de medir la distancia entre las cerraduras en el espejo (A),
marque los puntos de montaje en la pared en los lugares apro-
piados. Estas marcas deben estar separadas a la misma distan-
cia medida en el paso 1, como se muestra en la gura 2-A o 2-B.
Use un nivel para asegurarse de que los puntos de montaje sean
rectos.
3. Usando una broca de 7/32 pulg. (no incluida), taladre los
oricios donde se marcó en el paso 2 e inserte los anclajes
para paneles de yeso (AA).
Aditamentos utilizados
BB Anclas de
expansión de
pared x 4
BB
3
1
2

10
3/8 pulg.
AA
BB
4
A
5
INSTRUCCIONES DE INSTALACIÓN (continuación)
4. Apriete los tornillos de montaje (BB) en los anclajes de paneles de
yeso (AA), dejando un espacio de 9,52 mm entre la cabeza del
tornillo y la pared.
Aditamentos utilizados
BB Anclas de
expansión de
pared x 4
AA Tornillos
de montaje x 4
5. Conecte el alambre blanco del espejo (A) al alambre blanco de la
caja eléctrica. Conecte el alambre negro del espejo (A) al alambre
negro de la caja eléctrica. Conecte el alambre verde de tierra del
espejo (A) al alambre de tierra de la caja eléctrica. Cubra y
asegure cada conexión con un conector de cable (CC).
* Los cables de la casa
pueden variar en color.
Asegúrese de vericar
los cables reales de la
casa con un electricista
certicado antes de la
instalación.
Espejo
Cables
eléctricos
de la casa
negro negro
blanco neutro
tierra
activo
blanco
verde verde
Aditamentos utilizados
CC Conector
de cables x 3
6. Inserte las cabezas de los tornillos en los agujeros de cerradura en
el soporte de montaje del espejo, luego deje caer cuidadosamente
el espejo (A) para que las cabezas de los tornillos se deslicen en
los extremos estrechos de los agujeros de cerradura, asegurando
el espejo (A) en su lugar. Vuelva a encender el interruptor de
circuito o coloque el fusible en su lugar.
Una vez que el espejo (A) esté rmemente en su lugar, encienda
la energía en el disyuntor o reinserte el fusible.
A
6
INSTRUCCIONES DE OPERACIÓN
Encienda el interruptor de pared para encender la luz y el desempañador.
NOTA: el desempañador solo funcionará cuando la luz esté encendida. El desempañador
y la luz no se pueden conectar por separado.
1. Toque el botón del sensor para encender la luz.
2. Mantenga presionado el botón del sensor para atenuar la luz. Suelte el botón cuando
la luz alcance el brillo deseado.
3. Cuando el LED llegue al ajuste de brillo máximo o mínimo, se detendrá. Suelte,
luego presione y mantenga presionado el botón para ir en la dirección opuesta,
donde se detendrá en el ajuste de brillo máximo o mínimo.
4. Toque el botón del sensor para apagar la luz.
NOTA: el espejo está equipado con una función de memoria para preservar la conguración
de brillo anterior, al volver a encender la luz.

11
CUIDADO Y LIMPIEZA
Limpie periódicamente con paño suave y con un limpiador para vidrio. Evite rociar el limpiador para vidrio directamente
en el espejo. Evite utilizar limpiadores abrasivos y productos químicos, ya que pueden dañar la supercie del producto.
DIBUJO DE INSTALACIÓN
0784783 1-3/4" 19-1/8"
25-1/16"
1124616 1-3/4" 25-1/8" 31-1/8"
1124617 1-3/4" 31-1/8"
37-1/8"

12
PIEZAS DE REPUESTO
PIEZA DESCRIPCIÓN PIEZA #
1
2
3
1Tornillos de montaje (conjunto de 3) MP-001A
2Anclas de expansión de pared (conjunto de 3) MP-005
3 Conector de cables (conjunto de 3) MP-006
GARANTÍA LIMITADA DE DOS AÑOS
Si este producto falla debido a un defecto en los materiales o la mano de obra en cualquier momento durante los primeros dos
años de propiedad, el fabricante lo reemplazará de forma gratuita, con franqueo pagado a su elección. Esta garantía no cubre
productos que han sido maltratados, alterados, dañados, mal utilizados, cortados o desgastados. Esta garantía no cubre
el uso en aplicaciones comerciales. Utilice únicamente repuestos originales de reparación de garantía provistos por el
fabricante para reparar este espejo. El uso de piezas de repuesto no originales anulará la garantía. El fabricante RENUNCIA
a todas las demás garantías implícitas o expresas, incluidas todas las garantías de comerciabilidad y/o idoneidad para un n
determinado. Como algunos estados no permiten exclusiones o limitaciones en una garantía implícita, es posible que las
exclusiones y limitaciones anteriores no se apliquen. Esta garantía le otorga derechos legales especícos, y usted puede
tener otros derechos que varían de estado a estado.
Esta garantía está limitada a la sustitución de piezas defectuosas solamente. Se excluyen los costos de mano de obra
y / o daños incurridos durante la instalación, reparación, reemplazo así como los daños incidentales y consecuentes
relacionados con lo anterior. Cualquier daño a este producto como resultado de negligencia, mal uso, accidente,
instalación o uso incorrecto que no sea el propósito DEBERÁ ANULAR ESTA GARANTÍA.
Los costos de envío para el producto devuelto como parte de un reclamo sobre la garantía deben ser pagados por el cliente.
Las consultas sobre reclamos de garantía pueden dirigirse al 1-866-439-9800 de lunes a domingo de 8:00 a.m. a 8:00 p.m.,
hora estándar del Este.
DIBUJO DE INSTALACIÓN (continuación)
2496475 1-3/4 19-1/16"
51-1/8"
