Allen + Roth WSWS-EP1BN User manual

1
welcoming • sophisticated • inspiring
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
ITEM #0339254
MODEL #WSWS-EP1BN
Français p. 7
Español p. 13
EXPANDABLE POLE
Lowes.com/allenandroth
EB1418

32
PACKAGE CONTENTS HARDWARE CONTENTS (shown not actual size)
PREPARATION
SAFETY INFORMATION
WARNING

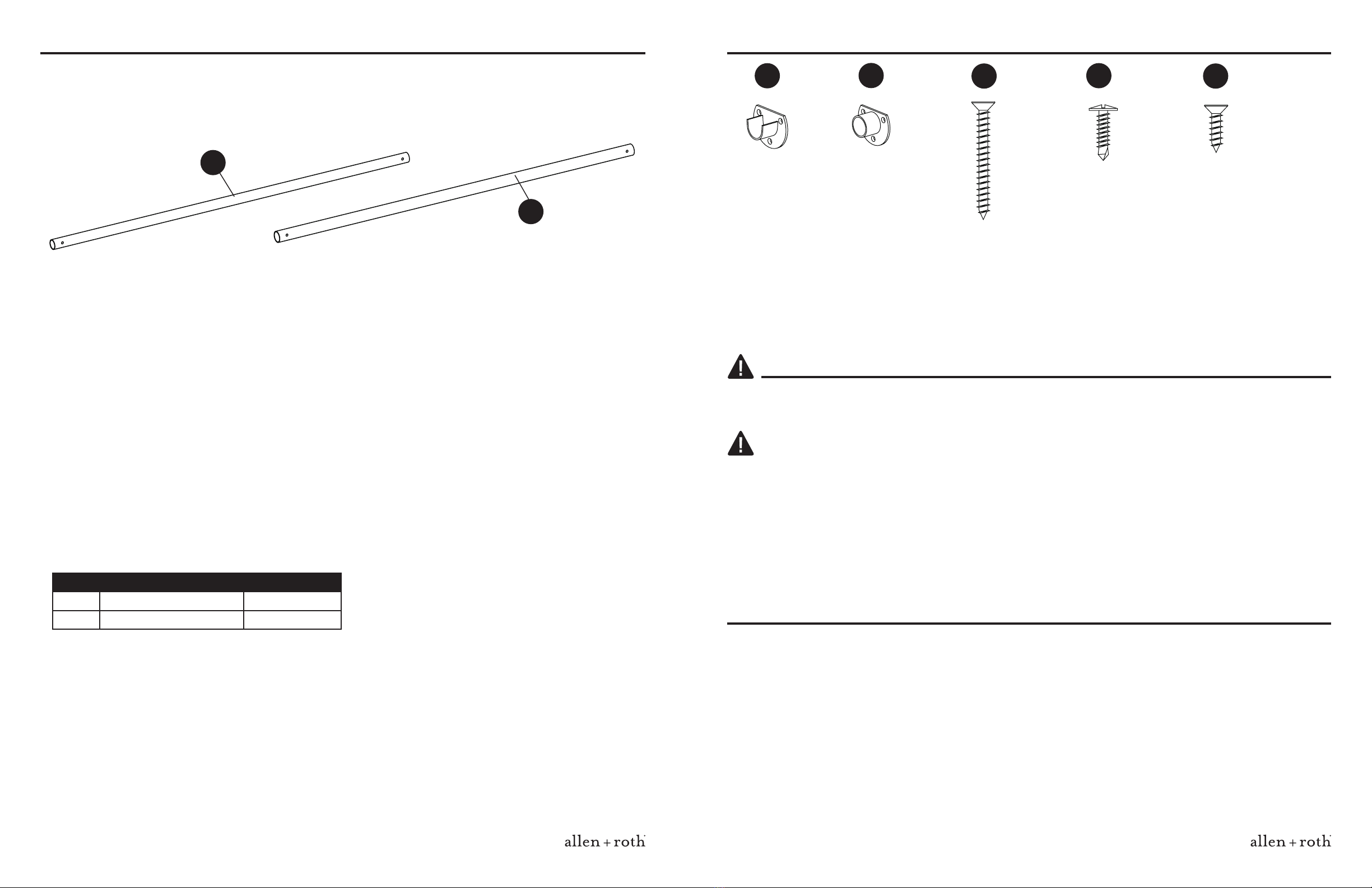

PART DESCRIPTION QUANTITY
A 22 mm Metal Pole 1
B 25 mm Metal Pole 1
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 20 minutes
Tools Required for Assembly (not included): Phillips Screwdriver, Power Drill, 3/16 in. Drill Bit,
Level, Stud Finder, Marking Pencil, Tape Measure, Step Ladder and Hammer.
• Do not allow children to climb or play on or around this product.
• Make sure all bolts/screws are tightly fastened before the unit is used.
• Check bolts/screws periodically and tighten them if necessary.
• Pole maximum load: 40 lbs.
• Pole maximum length: 60 in.
A
B
Open Pole
Holder
Qty. 1
Closed Pole
Holder
Qty. 1
Long Screw
Qty. 6
Self-tapping Screw
Qty. 2
Short Screw
Qty. 3
AA BB CC DD EE
Lowes.com/allenandrothLowes.com/allenandroth
CAUTION
• Use this unit for its intended purpose only.

54
ASSEMBLY INSTRUCTIONS
Hardware Used

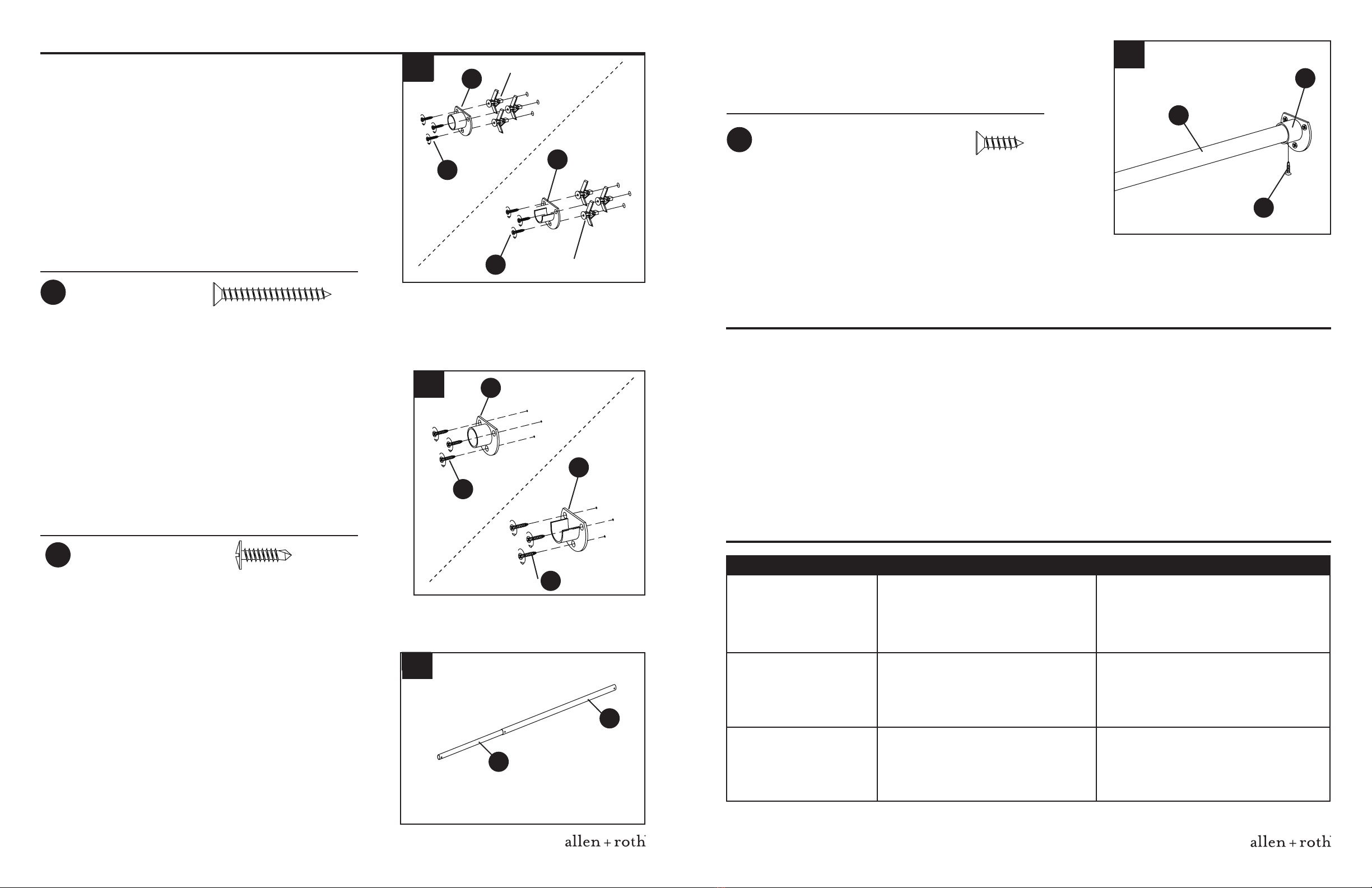

1a. If installing the item into the wall, use open pole
holder (AA) as a guide and mark screw hole locations
with a pencil. Drill 3/8 in. diameter pilot holes at least
2-1/2 inch deep at marked locations, then insert drywall
anchors (not included) into the holes until they are ush
with the wall. Attach open pole holder (AA) using long
screws (CC).
Note: Drywall anchors are not required if installing into a
stud.
Repeat for closed pole holder (BB).
Note: Ensure the at edge of the open pole holder (AA) is
level before tightening the screws completely.
2
Long Screw x 6
CC
A
B
3
B
BB
DD
CARE AND MAINTENANCE
TROUBLESHOOTING
• Periodically check to make certain all components are properly positioned, free from damage and
rmly connected.
• Use a soft, clean cloth that will not scratch the surface when dusting.
• Never use water to clean the furniture as it may damage to the nish.
• Wipe clean using a damp cloth and a mild cleaner. Wipe dry with a clean cloth.
• Keep product away from direct sunlight as it may damage the nish.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
One end of metal pole
does not rest properly
onto the open pole
holder (AA).
The opening of open pole holder
does not face upward vertically.
Use a quality level to ensure the at
edge of the open pole holder is level
while installing.
The pole kit is tilting. The open and closed pole holders
are not installed at the same level.
Use a quality level to ensure the pole
holders are level with each other.
The side panel of wood
cabinet is pierced.
Used long screw for attaching pole
holder onto the side of cabinet.
Use the short screw.
Lowes.com/allenandroth Lowes.com/allenandroth
Short Screw x 3
EE
Hardware Used
3. Insert one end of the pole assembly into the
closed pole holder (BB), securing with
self-tapping screw (DD). Repeat for the opposite end.
Self-tapping Screw x 2
DD
2. Insert 22 mm metal pole (A) into 25 mm metal pole (B).
1a Drywall Anchor
Drywall Anchor
BB
AA
CC
CC
Hardware Used
1b. If installing the item into a cabinet (sold separately),
use open pole holder (AA) as a guide and mark screw hole
locations with a pencil. Attach open pole holder (AA) using
short screws (EE).
Repeat for closed pole holder (BB).
Note: Ensure the at edge of the open pole holder (AA) is
level before tightening the screws completely.
1b BB
AA
CC
CC

6
WARRANTY
REPLACEMENT PARTS LIST
This product is warranted to the original purchaser. If there is a failure in
this unit due to defects in materials or workmanship, the manufacturer will repair or replace this
item at our discretion without charge. Warranty is void if product has been assembled incorrectly,
misused, abused by overloading, altered in any way or damaged due to accident. This warranty
is not transferable and does not cover chipping, aking, scratches, rust, dents, or other damages
to the surfaces of this product. Responsibility of the manufacturer is limited to repair or
replacement of this product. The manufacturer is not responsible for consequential, incidental, or
other damages or losses resulting from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation may not apply to you.
This warranty gives you specic legal rights and you may have other rights which vary from state
to state.
Printed in Vietnam
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m.,
EST, Monday - Friday.
allen + roth® is a registered trademark
of LF, LLC. All Rights Reserved.

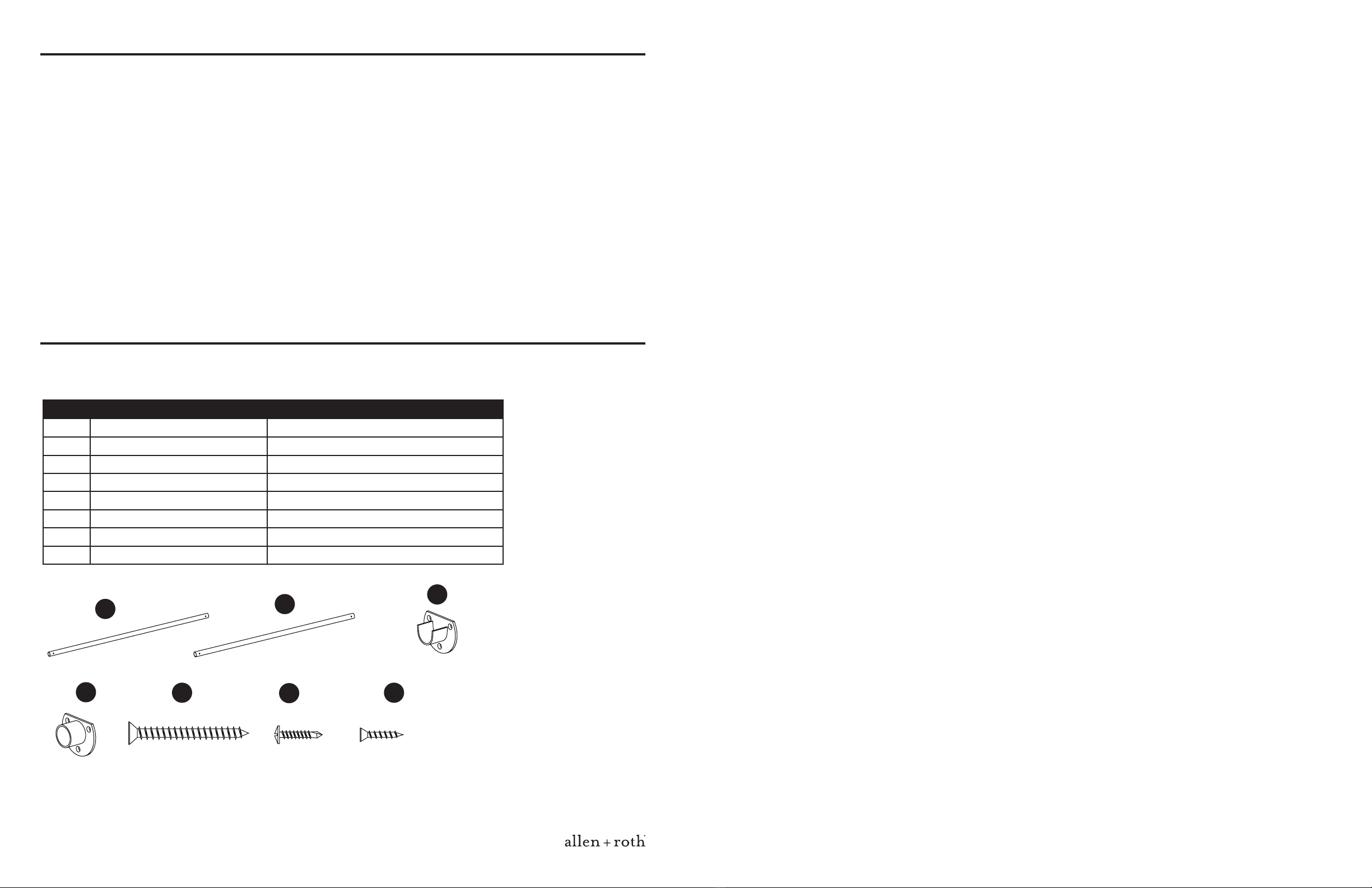

PART DESCRIPTION PART #
A 22 mm Metal Pole *WSWS-EP1BN-1-22MP
B 25 mm Metal Pole *WSWS-EP1BN-2-25MP
AA Open Pole Holder *WSWS-EP1BN-3-OPH
BB Closed Pole Holder *WSWS-EP1BN-4-CPH
CC Long Screw *WSWS-EP1BN-5-38LS
DD Self-tapping Screw *WSWS-EP1BN-6-15SS
EE Short Screw *WSWS-EP1BN-7-14SS
Complete Hardware *WSWS-EP1BN-8-CH
ABAA
BB CC DD EE
Lowes.com/allenandroth

9
welcoming • sophisticated • inspiring
Numéro de série Date d’achat
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
JOIGNEZ VOTRE REÇU ICI
ARTICLE #0339220, 0339221, 0339222, 0339223
MODÈLE #WSWS-DKRP1C, WSWS-DKRP1W
WSWS-DKRP1P, WSWS-DKRP1S
ENSEMBLE DE TIROIR À
PANNEAU EN RELIEF
allen + roth® est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
Lowes.com/allenandroth

1110
CONTENU DE L’EMBALLAGE QUINCAILLERIE INCLUSE (non illustrée à la grandeur réelle)
PRÉPARATION
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
A
J
E
D
B
F
K
H
K
I
C

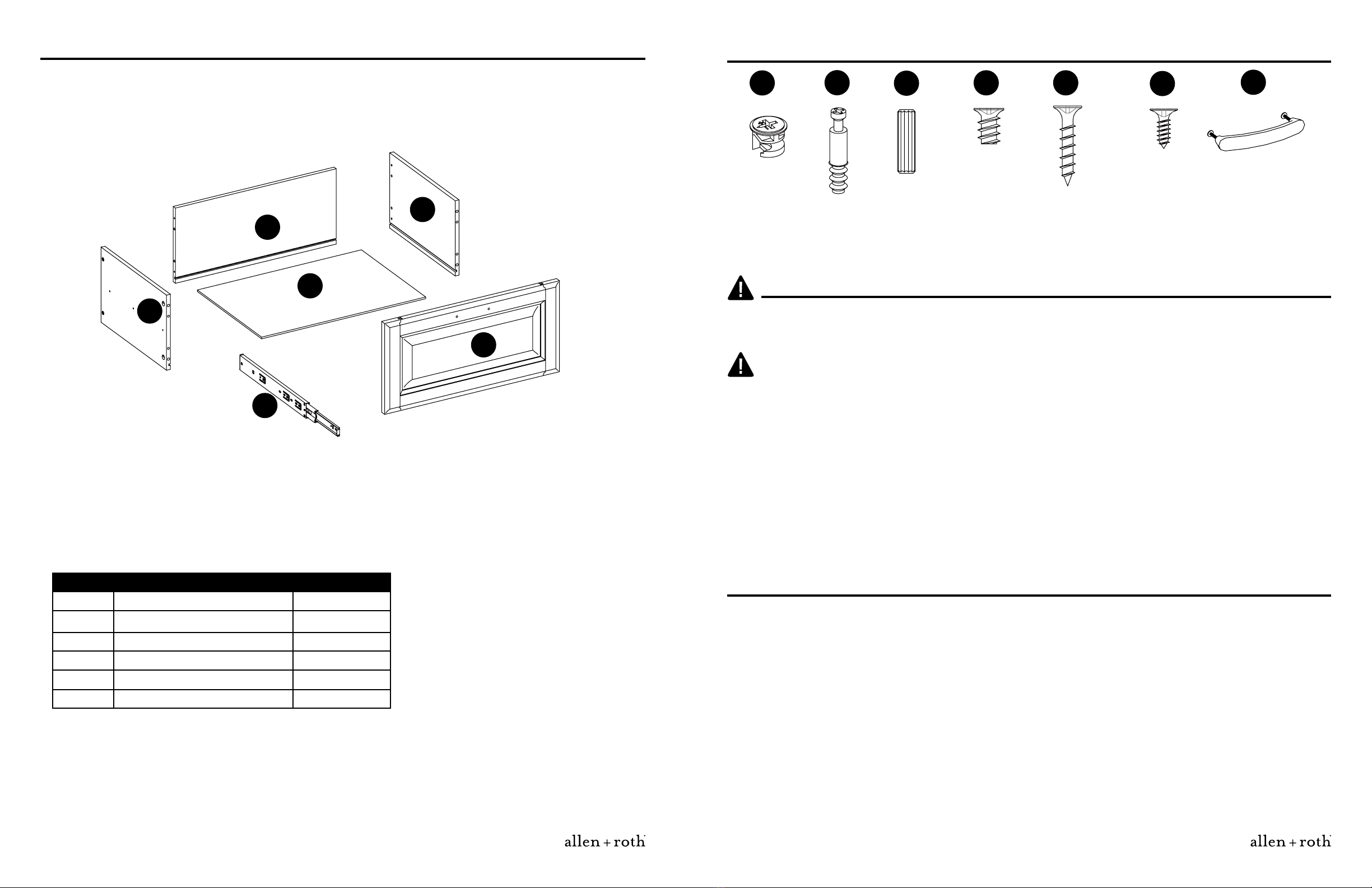

PIÈCE DESCRIPTION QUANTITÉ
A Devant du tiroir 1
B Panneau gauche du tiroir 1
C Panneau droit du tiroir 1
D Panneau arrière du tiroir 1
E Fond du tiroir 1
F Glissière 2
Attache
Camloc
Qté. 4 Vis Camloc
Qté. 4
Goujon en
bois
Qté. 8
Vis M6 de 10 mm
Qté. 4 Vis à bois M4
de 25 mm
Qté. 4
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter
d’assembler, d’utiliser ou d’installer le produit.
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 15 minutes
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme.
Ce tiroir est destiné à être installé dans une tour en bois haut de gamme (article #0339207,
0339208, 0339209, 03392100339207, vendu séparément) ou une tour en bois ajourée (article
#0339212, 0339213, 0339214, 0339215, vendu séparément) et il s’agit d’un remplacement du
tiroir de l’ensemble complet pour le placard (article #0339203, 0339204, 0339205, 0339206, vendu
séparément)
• Ne laissez pas les enfants grimper ou jouer sur l’article ni autour de celui-ci.
• Assemblez l’article sur une surface solide, plane et protectrice, pour éviter de
l’endommager.
• Assurez-vous que tous les boulons et toutes les vis sont bien serrés avant d’utiliser
l’article.
• Vériez les boulons et les vis régulièrement et serrez-les au besoin.
• Veillez à ne pas dépasser la limite de poids de cet article : 13,61 kg.
• Rangez les objets lourds dans les tiroirs du bas.
Vis à bois M3.5
de 12 mm
Qté. 6
Poignée de
tiroir
Qté. 1
AA BB CC DD EE FF GG HH
Lowes.com/allenandroth Lowes.com/allenandroth
ATTENTION
• Utilisez cet article uniquement pour l’usage auquel il est destiné.

1312
INSTRUCTIONS POUR L’ASSEMBLAGE INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
1 4
2
5
3
B
C
LL
A
D
CC
EE
BB
CC EE
Vis Camloc x 4
BB
Goujon en bois x 4
CC
Vis à bois M4 de 25 mm x 4
EE
Surface nie
A
B
CD
CC
B
C
E
D
E
AA
CC
AA
Attache Camloc x 4
AA
Goujon en bois x 4
CC
F
A
B
FF
CFF
GG
F
F
FF
Vis à bois M3.5 de 12 mm x 6
FF
Poignée de tiroir x 1
GG
Lowes.com/allenandroth Lowes.com/allenandroth
Levier de
dégagement
HAUT

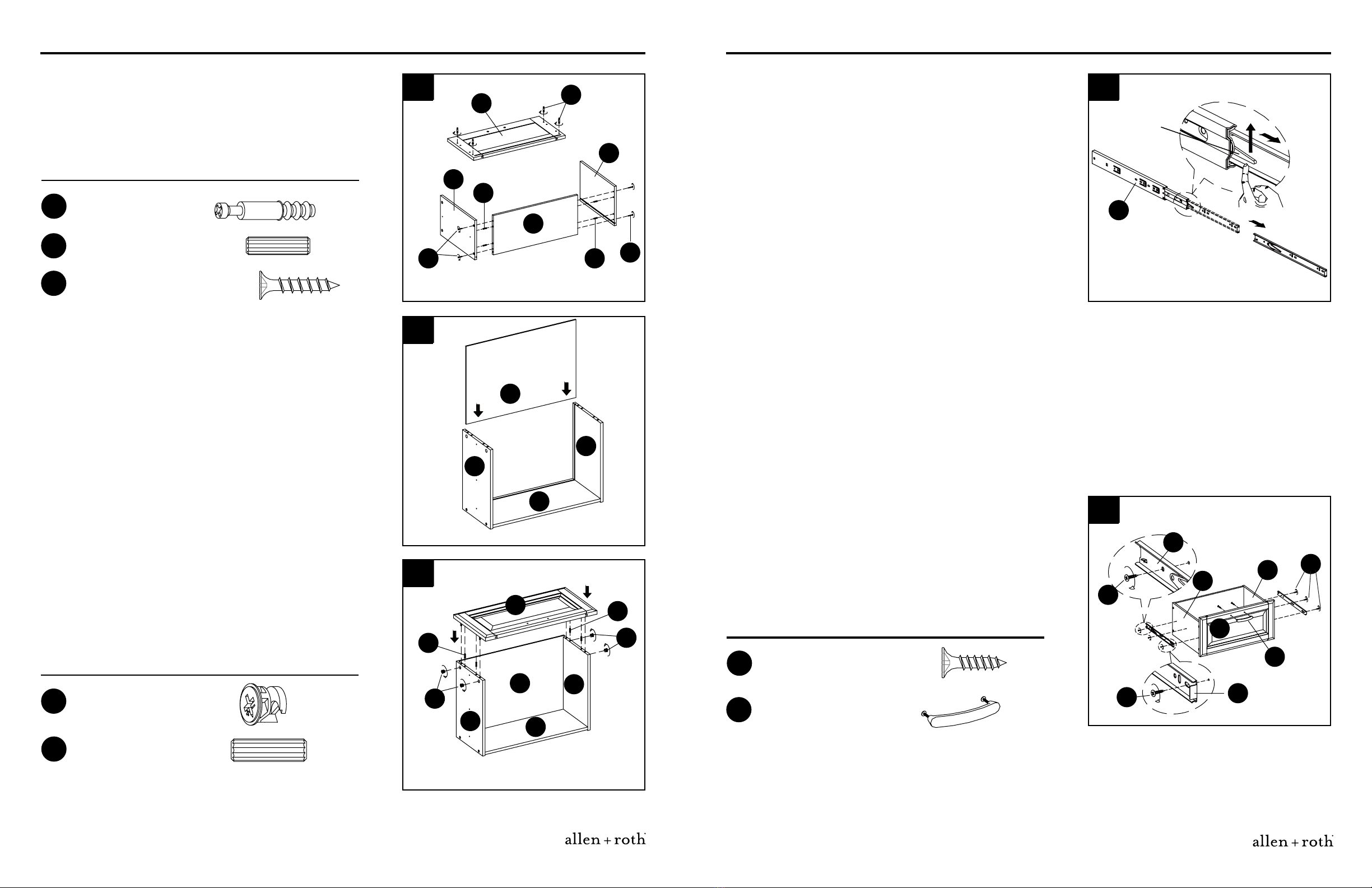

1. Installez les vis Camloc (BB) dans le devant du tiroir (A).
Mettez-le de côté. Installez des goujons de bois courts (CC)
dans le panneau arrière du tiroir (D), puis xez le panneau
gauche (B) et le panneau droit (C) du tiroir au panneau
arrière (D) à l’aide de vis à bois M4 de 25 mm (EE).
2. Insérez le fond du tiroir (E) dans le panneau
gauche du tiroir (B), le panneau droit du tiroir (C) et
le panneau arrière du tiroir (D).
3. Insérez des goujons en bois (CC) dans le panneau
gauche du tiroir (B) et le panneau droit du tiroir (C).
Fixez le devant du tiroir (A) à l’ensemble à l’aide
d’attaches Camloc (AA).

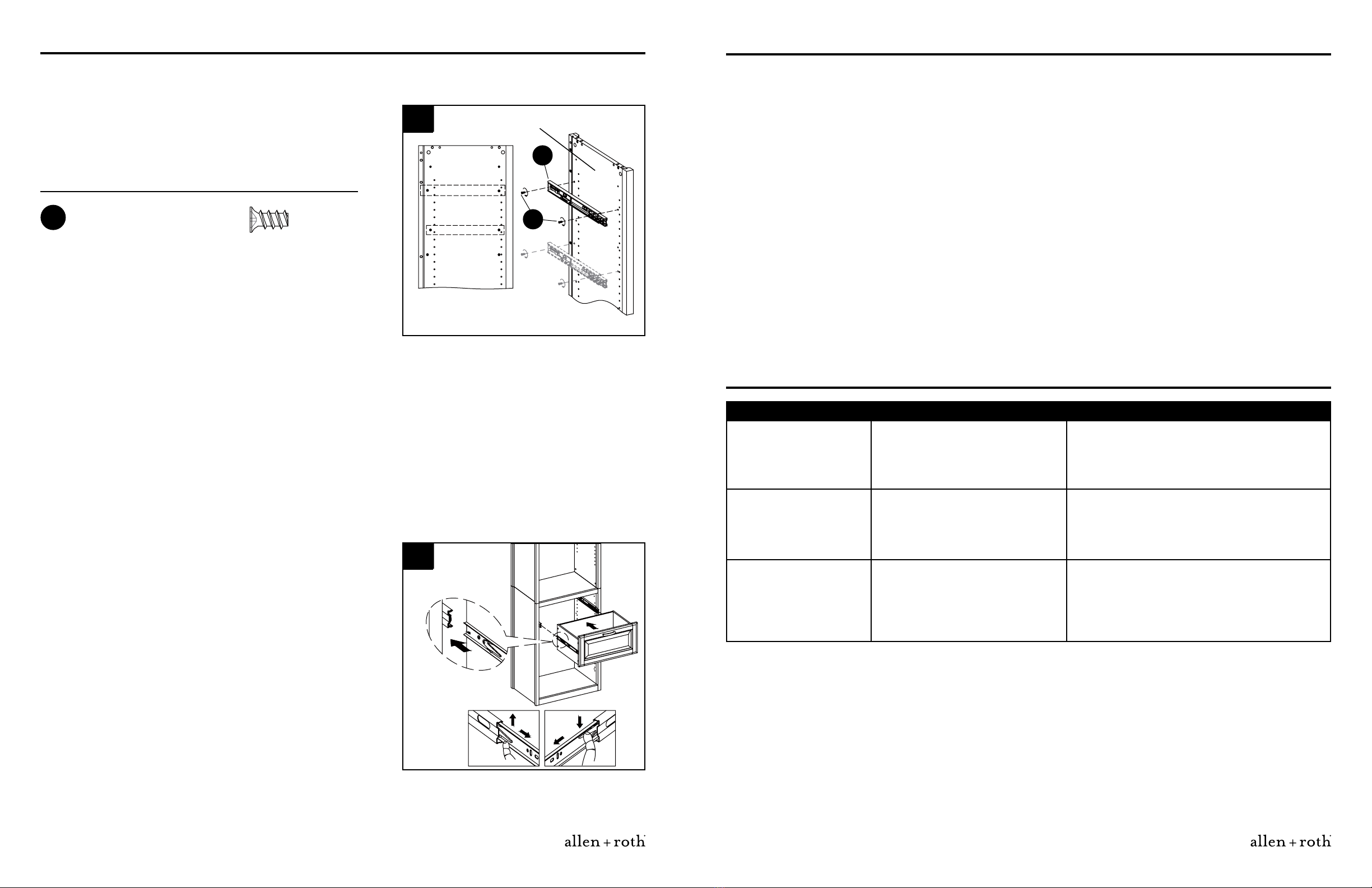

4. Appuyez sur le levier de dégagement sur les
glissières (F) et retirez les pièces coulissantes.
5. Fixez les pièces coulissantes des glissières que vous
avez retirées précédemment au panneau gauche du tiroir
(B) et au panneau droit du tiroir (C) à l’aide de vis à bois
M3.5 de 12 mm (FF).
Remarque : Assurez-vous que l’ouverture des pièces
coulissantes pointe vers l’arrière du tiroir.
Puis, retirez les boulons préassemblés de la poignée de
tiroir (GG). Insérez la poignée du tiroir (G) dans le devant
du tiroir (A), puis, à partir de l’intérieur du tiroir, xez la
poignée à l’aide des boulons que vous venez de retirer.

1514
INSTRUCTIONS POUR L’ASSEMBLAGE
7
LL
6
F
DD
Quincaillerie utilisée
Vis M6 de 10 mm x 4
DD
ENTRETIEN
DÉPANNAGE
• Vériez périodiquement si les composants sont bien positionnés, en bon état et fermement montés.
• Utilisez un linge doux et propre qui n’égratignera pas la surface lorsque vous époussetterez
l’article.
• N’utilisez jamais d’eau pour nettoyer l’article puisque vous risqueriez d’endommager le ni.
• Nettoyez l’article à l’aide d’un linge humide et d’un nettoyant doux. Essuyez-le à l’aide d’un linge
propre.
• Si l’article est taché ou endommagé de quelque façon durant son utilisation, il est recommandé
d’appeler un professionnel pour le faire réparer.
• Conservez l’article à l’abri du soleil pour éviter d’endommager le ni.
• Il est préférable que l’article soit gardé dans un endroit à température contrôlée. Les variations
d’humidité et de température importantes peuvent décolorer, déformer, contracter et même fendre le
bois.
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Les pièces
coulissantes ne
glissent pas dans les
glissières du tiroir.
Les pièces coulissantes sont
inversées.
Réinstallez les pièces coulissantes et
assurez-vous que leur ouverture pointe
vers l’arrière.
Le tiroir ne glisse pas
en douceur.
Les pièces coulissantes ne
sont pas bien installées dans
les glissières.
Retirez le tiroir et reprenez son installation.
Le jour autour du tiroir
n’est pas uniforme.
Les pièces coulissantes ne
sont pas de niveau.
Assurez-vous que les pièces coulissantes
sont de niveau. Guidez-vous à l’aide
des avant-trous de la tour (vendue
séparément).
Lowes.com/allenandroth
Side Panel
Lowes.com/allenandroth
6. Fixez les glissières (F) sur chaque panneau latéral
d’une tour en bois haut de gamme ou d’une tour en bois
ajourée (vendue séparément) à l’aide de vis M6 de 10
mm (DD). Remarque : Assurez-vous que les glissières (F)
sont de niveau.
7. Insérez le tiroir dans la tour en bois haut de gamme en
appuyant sur les leviers de dégagement des glissières et
en faisant glisser le tiroir dans les glissières (F).
Si vous devez retirer le tiroir, sortez-le au maximum hors
du meuble et appuyez sur les leviers de dégagement, vers
le haut sur un côté et vers le bas sur l’autre. Retirez le
tiroir soigneusement.

16
PIÈCE DESCRIPTION NO DE PIÈCE
A Devant du tiroir *WSWS-DKFP1C/W/P/S-1-DF
B Panneau gauche du tiroir *WSWS-DKFP1C/W/P/S-2-DPL
C Panneau droit du tiroir *WSWS-DKFP1C/W/P/S-3-DPR
D Panneau arrière du tiroir *WSWS-DKFP1C/W/P/S-4-DB
E Fond du tiroir *WSWS-DKFP1C/W/P/S-5-DB
F Glissière *WSWS-DKFP1C/W/P/S-6-SCS
AA Attache Camloc *WSWS-DKFP1C/W/P/S-8-SCL
BB Vis Camloc *WSWS-DKFP1C/W/P/S-9-SCB
CC Goujon en bois *WSWS-DKFP1C/W/P/S-10-SWD
DD Vis M6 de 10 mm *WSWS-DKFP1C/W/P/S-11-M6x10S
EE Vis à bois M4 de 25 mm *WSWS-DKFP1C/W/P/S-12-M4x25WS
FF Vis à bois M3.5 de 12 mm *WSWS-DKFP1C/W/P/S-13-M3.5x25WS
GG Poignée de tiroir *WSWS-DKFP1C/W/P/S-7-DHB
Quincaillerie complète *WSWS-DKFP1C/W/P/S-14-CH
GARANTIE
LISTE DES PIÈCES DE RECHANGE
La présente garantie n’est offerte qu’à l’acheteur initial. Si cet article présente des défauts de
matériaux ou de fabrication, le fabricant choisira, à sa seule discrétion, de réparer ou de remplacer
l’article sans frais. La garantie sera annulée si l’article a été assemblé incorrectement, a été utilisé de
manière inappropriée ou abusive en le surchargeant ou en l’altérant d’une quelconque façon, ou a
subi des dommages causés par un accident. La présente garantie est non transférable et ne couvre
pas les ébréchures, l’écaillement, les égratignures, la rouille, les bosses et tout autre dommage à la
surface de cet article. La responsabilité du fabricant se limite à la réparation et au remplacement de
cet article. Le fabricant n’est pas responsable des dommages accessoires, consécutifs ou autres ni
de toute perte causée par une défectuosité de l’article.
La présente garantie prévaut sur toute autre garantie explicite. Certains États ou certaines provinces
ne permettent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs, de sorte
que la limitation ci-dessus peut ne pas s’appliquer à vous.Cette garantie vous confère des droits
précis. Il est possible que vous disposiez d’autres droits, qui varient d’un État ou d’une province à
l’autre.
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle
au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
A
B
C
E
D
F
AA BB CC DD
EE FF GG
Imprimé au Vietnam
allen + roth® est une marque de
commerce déposée de LF, LLC. Tous
droits réservés.
Lowes.com/allenandroth

17
welcoming • sophisticated • inspiring
Número de serie Fecha de compra
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-866-439-9800, de lunes a viernes de 8 a.m. a 8 p.m., hora
estándar del Este.
ADJUNTE SU RECIBO AQUÍ
ARTÍCULOS #0339220, 0339221, 0339222, 0339223
MODELOS #WSWS-DKRP1C, WSWS-DKRP1W
WSWS-DKRP1P, WSWS-DKRP1S
KIT DE GAVETA DE PANEL
FRONTAL ELEVADO
allen + roth® es una marca registrada
de LF, LLC. Todos los derechos
reservados.
Lowes.com/allenandroth

1918
CONTENIDO DEL PAQUETE ADITAMENTOS (no se muestran en tamaño real)
PREPARACIÓN
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
A
J
E
D
B
F
K
H
K
I
C
PIEZA DESCRIPCIÓN CANTIDAD
A Parte frontal de la gaveta 1
B Panel izquierdo de la gaveta 1
C Panel derecho de la gaveta 1
D Parte posterior de la gaveta 1
E Parte inferior de la gaveta 1
F Deslizador 2
Cerrojo de
leva
Cant. 4 Perno de
leva
Cant. 4
Espiga de
madera
Cant. 8
Tornillo
M6 x 10 mm
Cant. 4 Tornillo
para madera
M4 x 25 mm
Cant. 4
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 15 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): destornillador Phillips.
Esta gaveta esta diseñada para colocarla en la torre de madera de primera calidad (artículos #
0339207, 0339208, 0339209, 03392100339207, se venden por separado) o en la torre de madera
ventilada (artículos # 0339212, 0339213, 0339214, 0339215, se venden por separado) y es un
repuesto para la gaveta en el kit de armario completo (artículos # 0339203, 0339204, 0339205,
0339206, se venden por separado).
• No permita que los niños se suban al producto o que jueguen cerca de él.
• Para evitar daños, ensamble este producto sobre una supercie segura, nivelada y resistente.
• Asegúrese de que todos los pernos/tornillos estén bien apretados antes de usar la unidad.
• Revise periódicamente los tornillos/pernos y apriételos si es necesario.
• No exceda el límite de peso permitido: 30 lb/13,61 kg.
• Coloque los artículos más pesados en las gavetas inferiores.
Tornillo para madera
M3.5 x 12 mm
Cant. 6
Manija de la
gaveta
Cant. 1
AA BB CC DD EE FF GG HH
Lowes.com/allenandroth Lowes.com/allenandroth
PRECAUCIÓN
• Use esta unidad solo para el n para el cual se diseñó.

2120
INSTRUCCIONES DE ENSAMBLAJE INSTRUCCIONES DE ENSAMBLAJE
Aditamentos usados
Aditamentos usados
Aditamentos usados
1 4
2
5
3
B
C
LL
A
D
CC
EE
BB
CC EE
Perno de leva x 4
BB
Espiga de madera x 4
CC
Tornillo para madera
M4 x 25 mm x 4
EE
Supercie
acabada
A
B
CD
CC
B
C
E
D
E
AA
CC
AA
Cerrojo de leva x 4
AA
Espiga de madera x 4
CC
F
A
B
FF
CFF
GG
F
F
FF
Tornillo para madera
M3.5 x 12 mm x 6
FF
Manija de la gaveta x 1
GG
Lowes.com/allenandroth Lowes.com/allenandroth
Palanca de
liberación
ARRIBA
1. Instale los pernos de leva (BB) en la parte frontal plana
de la gaveta (A). Colóquelos a un lado. Instale las espigas
de madera (CC) en el panel posterior de la gaveta (D),
luego je el panel izquierdo de la gaveta (B) y el panel
derecho de la gaveta (C) al panel posterior de la gaveta (D)
con tornillos para madera M4 x 25 mm (EE).
2. Coloque la parte inferior de la gaveta (E) en el
panel izquierdo de la gaveta (B), el panel derecho de
la gaveta (C) y el panel posterior de la gaveta (D).
3. Inserte las espigas de madera (CC) en el panel
izquierdo de la gaveta (B) y en el panel derecho de
la gaveta (C). Fije la parte frontal (A) al ensamblaje y
asegúrelo con cerrojos de leva (AA).
4. Presione la palanca de liberación en los
deslizadores (F) y retire los rieles de deslizamiento.
5. Fije los rieles de deslizamiento retirados anteriormente
al panel izquierdo de la gaveta (B) y al panel derecho de la
gaveta (C) con tornillos para madera M3.5 x 12 mm (FF).
Nota: asegúrese de que la abertura del riel quede de
espaldas a la gaveta.
Luego, retire los pernos preensamblados de la manija de
la gaveta (GG). Coloque la manija de la gaveta (GG) en la
parte frontal de la gaveta (A) y asegúrela desde adentro de
la gaveta con los pernos retirados previamente.

2322
INSTRUCCIONES DE ENSAMBLAJE
7
LL
6
F
DD
Aditamentos usados
Tornillo M6 x 10 mm x 4
DD
CUIDADO Y MANTENIMIENTO
SOLUCIÓN DE PROBLEMAS
• Revise periódicamente para asegurarse de que todos los componentes estén ubicados de forma
correcta, no presenten daños y de que estén rmemente conectados.
• Use un paño suave y limpio que no raye la supercie al limpiarla.
• Nunca utilice agua para limpiar los muebles, ya que puede provocar daños en el acabado.
• Limpie con un paño húmedo y un limpiador suave. Seque con un paño limpio.
• En caso de que el mueble se tiña o se dañe durante el uso, le recomendamos que llame a un
profesional para repararlo.
• Mantenga el mueble lejos de la luz solar directa, ya que puede provocar daños en el acabado.
• Es mejor mantener los muebles en un ambiente climatizado. Los cambios extremos de
temperatura y de humedad pueden ocasionar decoloración, deformación, contracciones y grietas en
la madera.
PROBLEMA CAUSA POSIBL ACCIÓN CORRECTIVA
El riel del deslizador
para gaveta no se
desliza en los carriles
de deslizamiento.
Los rieles de deslizamiento
están invertidos.
Vuelva a instalar el riel de deslizamiento
y asegúrese de que la abertura del riel
apunte hacia atrás.
Los deslizadores para
gaveta no se deslizan
suavemente.
Los rieles de deslizamiento
no quedan correctamente
alineados con los carriles de
deslizamiento.
Extráigalos y repita los pasos de la
instalación de la gaveta.
Los espacios de la
gaveta no quedan
parejos.
Los rieles de deslizamiento no
están al mismo nivel.
Use los oricios guía de la torre (se vende
por separado) como una guía para nivelar
los rieles de deslizamiento.
Lowes.com/allenandroth
Side Panel
Lowes.com/allenandroth
6. Fije los deslizadores (F) a cada panel de la torre de
madera ventilada o de primera calidad (se venden por
separado) con tornillos M6 x 10 mm (DD). Nota: asegúrese
de que los deslizadores (F) estén al mismo nivel.
7. Para colocar la gaveta en la unidad de primera calidad,
presione hacia abajo las palancas de liberación en los
rieles de deslizamiento y deslice la gaveta en los carriles
de deslizadores para gavetas (F).
Si desea retirar la gaveta, extiéndala completamente
hacia afuera, y luego presione la palanca de liberación
hacia arriba en un lado y hacia abajo en el otro. Retire la
gaveta cuidadosamente.

24
PIEZA DESCRIPCIÓN PIEZA #
A Parte frontal de la gaveta *WSWS-DKFP1C/W/P/S-1-DF
B Panel izquierdo de la gaveta *WSWS-DKFP1C/W/P/S-2-DPL
C Panel derecho de la gaveta *WSWS-DKFP1C/W/P/S-3-DPR
D Gaveta Ba *WSWS-DKFP1C/W/P/S-4-DB
E Parte inferior de la gaveta *WSWS-DKFP1C/W/P/S-5-DB
F Deslizador *WSWS-DKFP1C/W/P/S-6-SCS
AA Cerrojo de leva *WSWS-DKFP1C/W/P/S-8-SCL
BB Perno de leva *WSWS-DKFP1C/W/P/S-9-SCB
CC Espiga de madera *WSWS-DKFP1C/W/P/S-10-SWD
DD Tornillo M6 x 10 mm *WSWS-DKFP1C/W/P/S-11-M6x10S
EE Tornillo para madera M4 x 25 mm *WSWS-DKFP1C/W/P/S-12-M4x25WS
FF Tornillo para madera M3.5 x 12 mm *WSWS-DKFP1C/W/P/S-13-M3.5x25WS
GG Manija de la gaveta *WSWS-DKFP1C/W/P/S-7-DHB
Todos los aditamentos *WSWS-DKFP1C/W/P/S-14-CH
GARANTÍA
LISTA DE PIEZAS DE REPUESTO
La garantía de este producto es válida para el comprador original. Si esta unidad presenta alguna
falla debido a defectos en los materiales o la mano de obra, el fabricante reemplazará o reparará
este artículo sin cargos y a su discreción. La garantía se anula si el producto no se ensambló
correctamente y debido al mal uso, abuso por sobrecarga, modicación de cualquier tipo o
daños producidos por un accidente. Esta garantía no es transferible y no cubre el desportillado,
desprendimiento, rayones, oxidación, abolladuras u otros daños en la supercie de este producto. La
responsabilidad del fabricante se limita a la reparación o el reemplazo de este producto. El fabricante
no se hará responsable por daños accidentales o resultantes u otros daños o pérdidas causadas por
fallas del producto.
Esta garantía reemplaza a todas las demás garantías explícitas. Algunos estados no permiten
la exclusión o limitación de los daños accidentales o resultantes, de modo que las limitaciones
anteriores pueden no aplicarse en su caso.Esta garantía le otorga derechos legales especícos, y
podría tener otros derechos, que varían según el estado.
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente
al 1-866-439-9800, de lunes a viernes de 8 a.m. a 8 p.m., hora estándar del Este.
A
B
C
E
D
F
AA BB CC DD
EE FF GG
Impreso en Vietnam
allen + roth® es una marca registrada
de LF, LLC. Todos los derechos
reservados.
Lowes.com/allenandroth
