Allen + Roth LEELAND LLBVT3039D User manual

allen + roth®and logo design are trademarks or
registered trademarks of LF, LLC. All rights reserved. ITEM #2694616, 2694621, 2694610
LEELAND 30-IN VANITY WITH TOP
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-866-439-9800, 8 a.m. - 8 p.m. EST, Monday - Sunday.
You could also contact us at [email protected] or visit www.lowespartsplus.com.
ATTACH YOUR RECEIPT HERE
Français p. 10
Español p. 19
welcoming • sophisticated • inspiring
1
Model #LLBVT3039D, LLSVT3039D, LLWVT3039D
SM20663

2
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble or install this product.
WARNING
• Keep small parts away from children.
• Installing the item will require more than one person.
CAUTION
•DO NOT try to pry off top from vanity. Damage to top or vanity may occur.
• Use care when assembling the vanity; take your time and follow the assembly instructions closely
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.

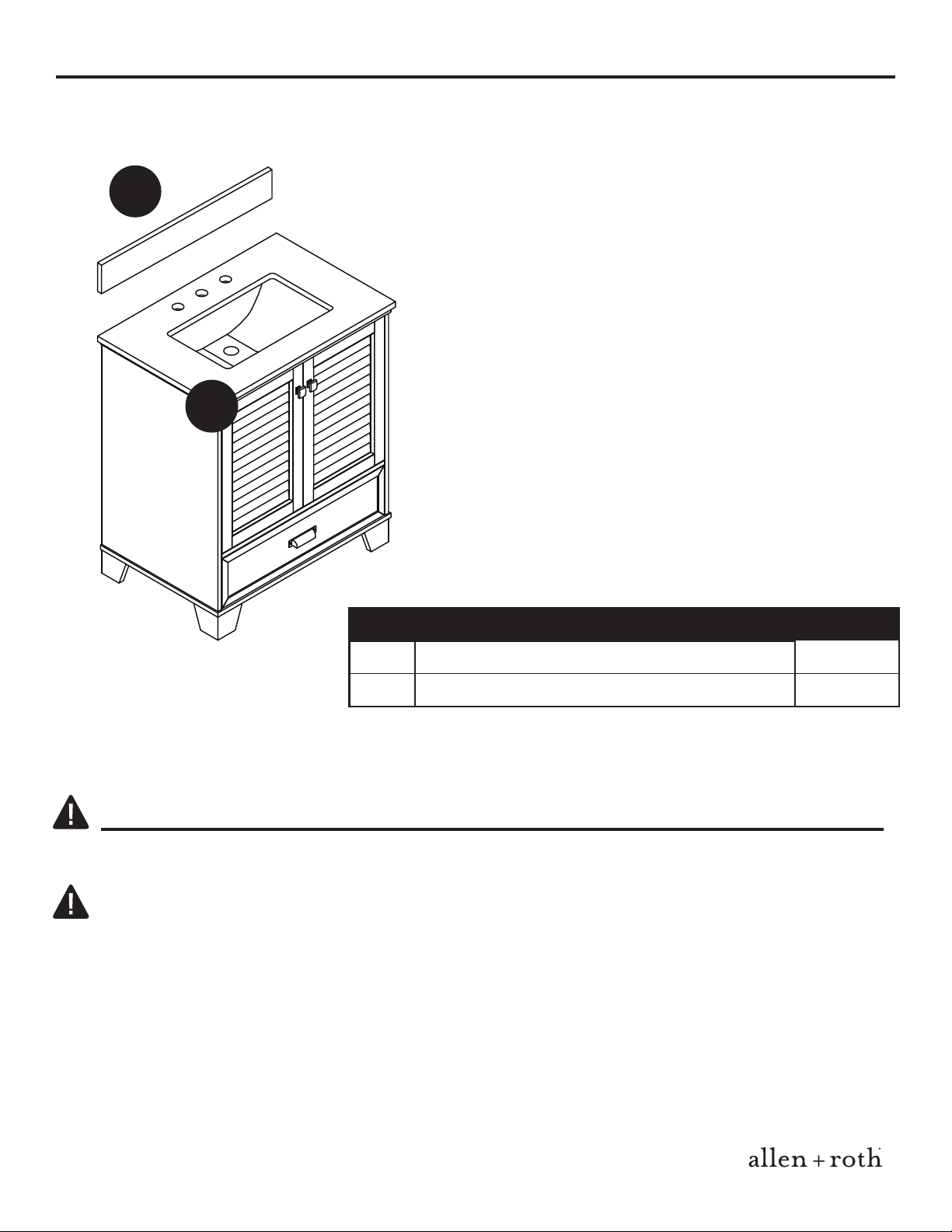

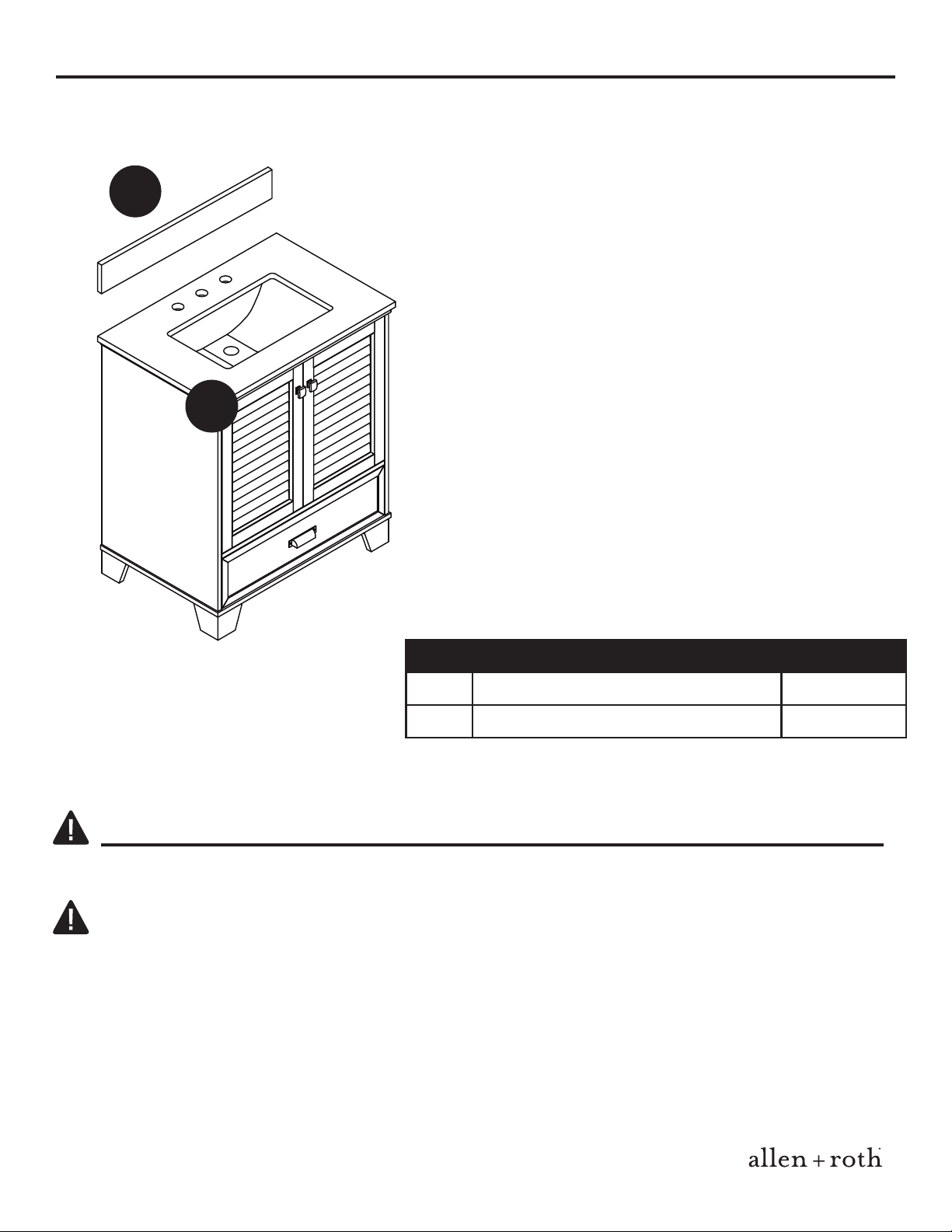

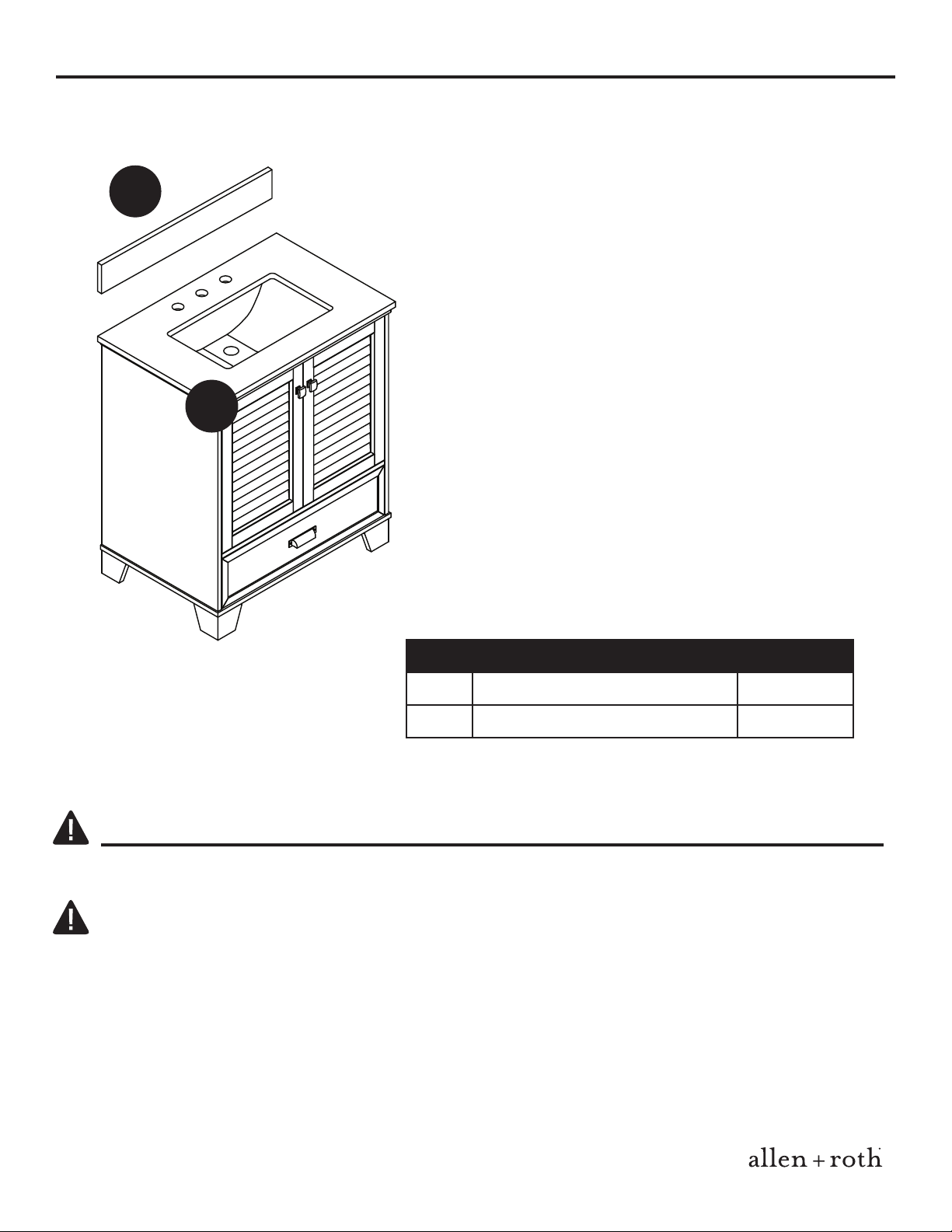

PART DESCRIPTION QUANTITY
AVanity with Top and Hardware 1
B Backsplash 1
PACKAGE CONTENTS
A
B

3
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Installation Time:10 minutes (24 hours for adhesive to dry).
Tools Required for Installation (not included): Silicone compound
1
INSTALLATION INSTRUCTIONS

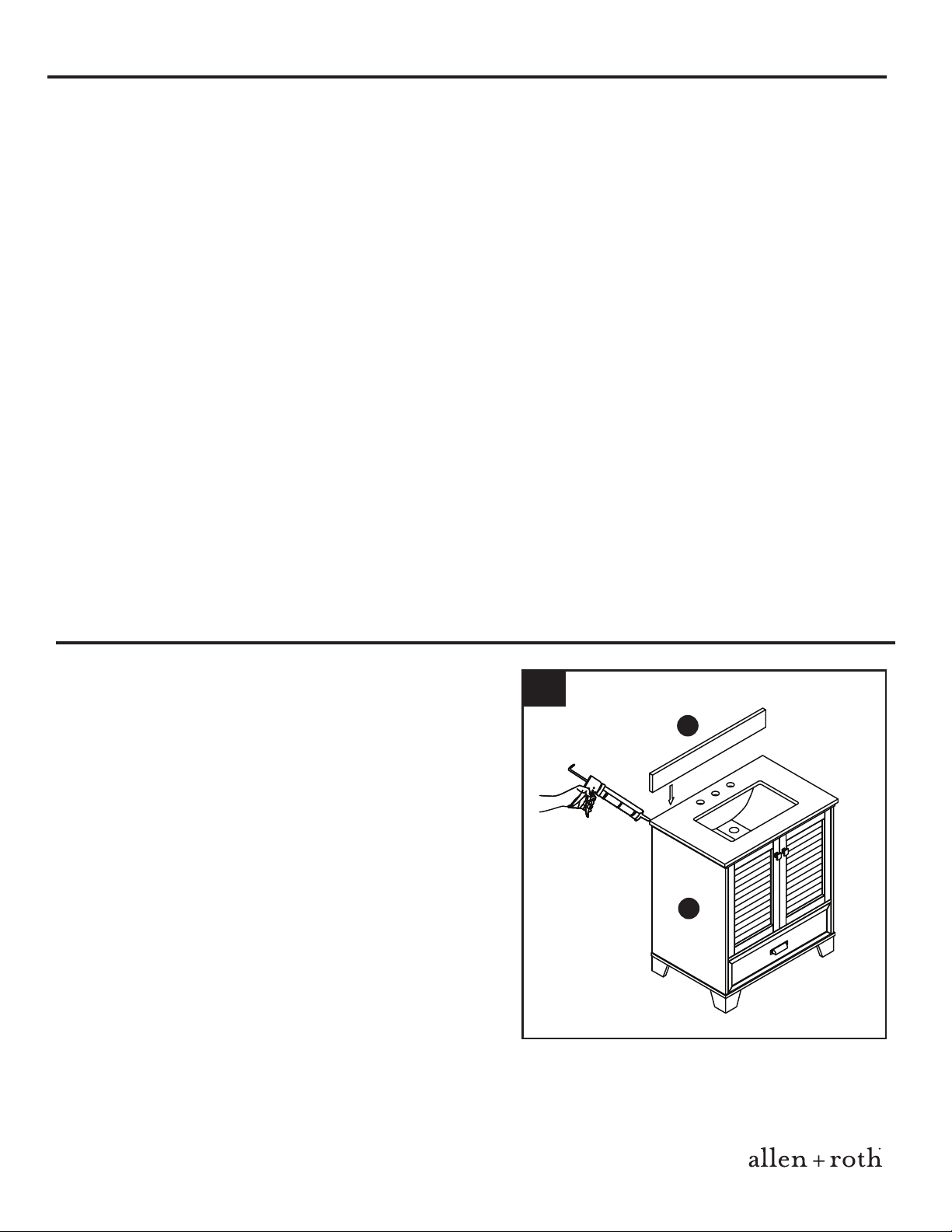

Step 1: Backsplash Installation
1. To mount the backsplash (B) to the wall,
apply a thin bead of silicone compound (not
included) to the unpolished back side and
bottom of the backsplash (B). Position
backsplash (B) as shown onto vanity top (A)
and against the wall. Clean any excess
silicone compound before allowing to dry.
A
B

Step 3: Adjustable Level.
3. In case of uneven floors, floor levelers are
provided at the bottom of the vanity.
If necessary, adjust floor levelers by hand to
correct tilting and/ or level doors.
3
4
INSTALLATION INSTRUCTIONS

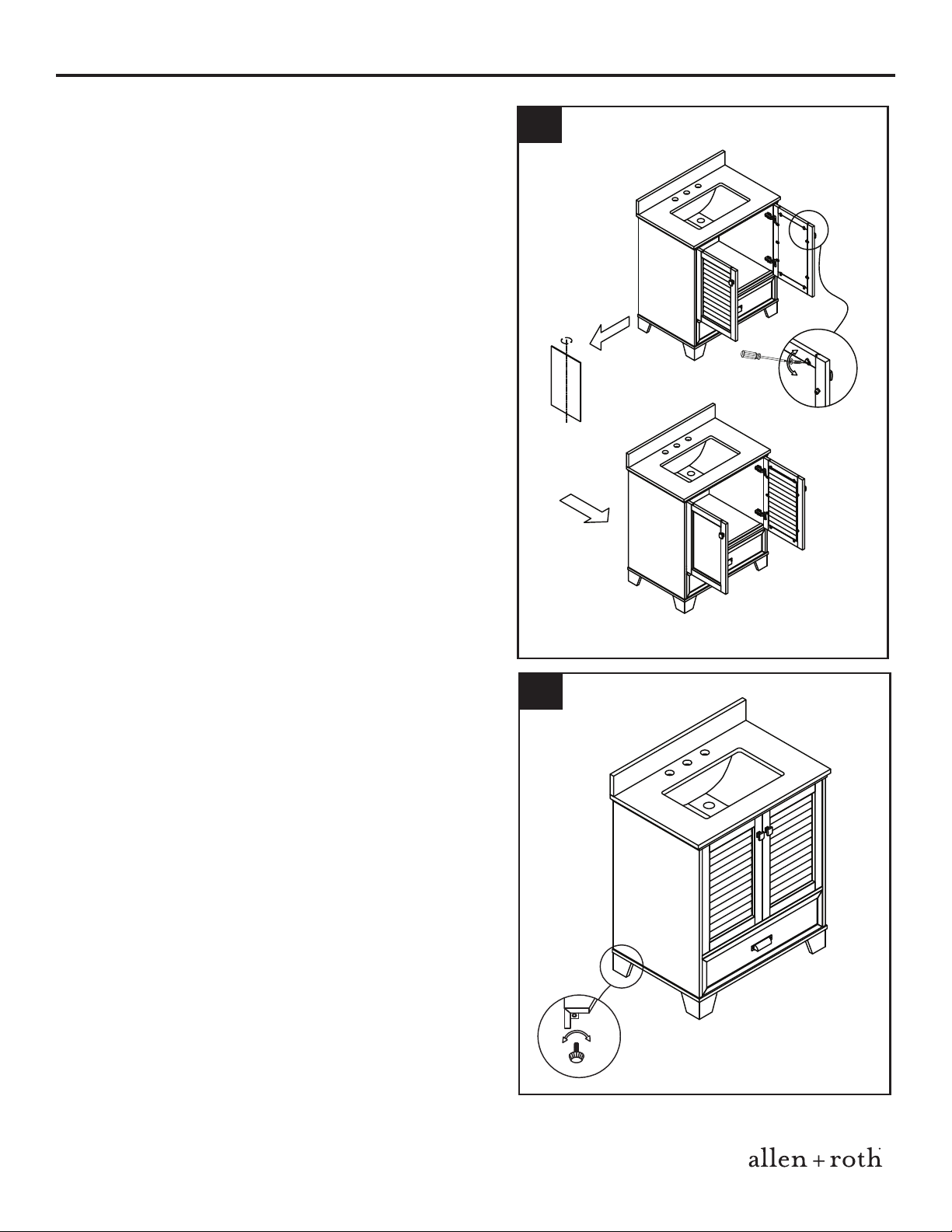

Step 2: Door Insert Panel Installation
2a. The door panels are reversible.
2b. The doors of this unit are shipped with the
trim facing the front of the unit. You can keep
the doors as they are, or reverse the insert
panel with the flat panel forward, depending
on the desired configuration.
2

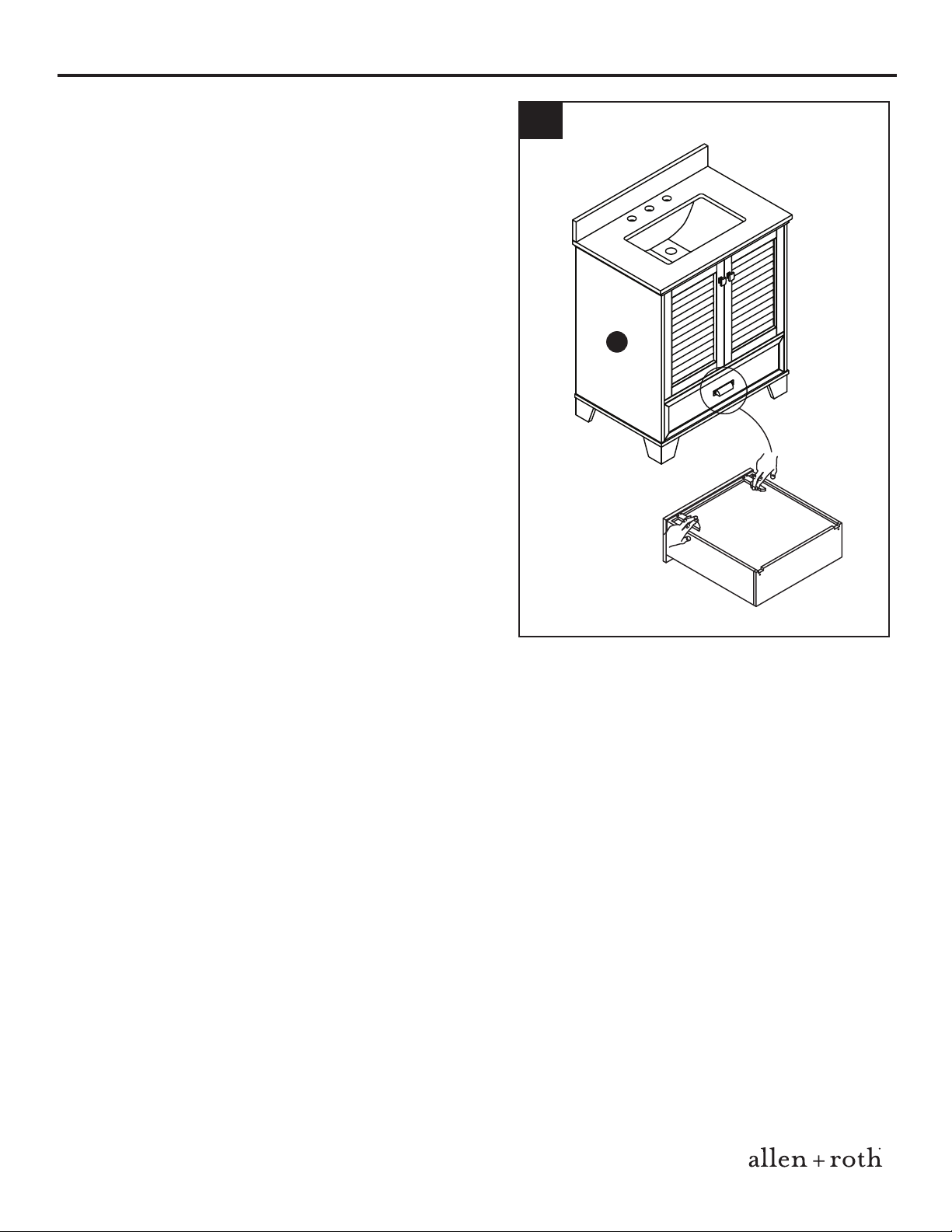

Step 4: Optional Drawer Removal 4
INSTALLATION INSTRUCTIONS
5
4a. Fully extend the drawer.
4b. Pull the two latches outward on the underside
of the drawer to release the lock.
4c. Simultaneously tilt and lift the drawer upwards
to pull it out of the cabinet (A).
A

6
CARE AND MAINTENANCE
IMPORTANT
WARRANTY
• Use caution placing items such as soap or any fragranced material on the stone surface. Use a
soap dish, coaster or similar item to protect the surface if placing any soap of fragranced products
on the stone.
• If soap or fragranced products come in contact with the stone top, rinse the surface with water
and dry using a soft non-abrasive cloth.
• DO NOT use products to clean the stone top that contain acetone, lemon, vinegar or other acids
as these may cause damage to the stone surface.
• Stone care products are available at your local home center store. Follow the manufacturer's
directions on how to use.
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• The stone top can be cleaned using standard stone vanity top cleaning agents available at your
local supplier.
The manufacturer provides a one year limited warranty for residential use that the vanity combo will
be free from manufacturing defects, provided the original purchaser resides in or owns the home of
installation, and provided the vanity combo is installed and maintained according to the installation
and maintenance instructions contained within and supplied by the manufacturer. The liability will
be limited to cost of products only. This warranty is in lieu of any other express warranties. This
warranty applies only to the original purchaser. This warranty does not apply to any damage on the
product by accident, misuse, or modified, improper installation or by affixing accessories not
produced by the manufacturer. There is no further expressed warranty. The manufacturer shall not
be legally responsible for incidental, consequential or special damages arising at or in connection
with product use or performance except as may otherwise be accorded by law. The manufacturer
disclaims any and all implied warranties.

REPLACEMENT PARTS LIST - DUNE WHITE FINISH
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m. EST,
Monday - Sunday. You could also contact us at [email protected] or visit www.lowespartsplus.com.
7
allen + roth®and logo design are trademarks or
registered trademarks of LF, LLC. All rights reserved.

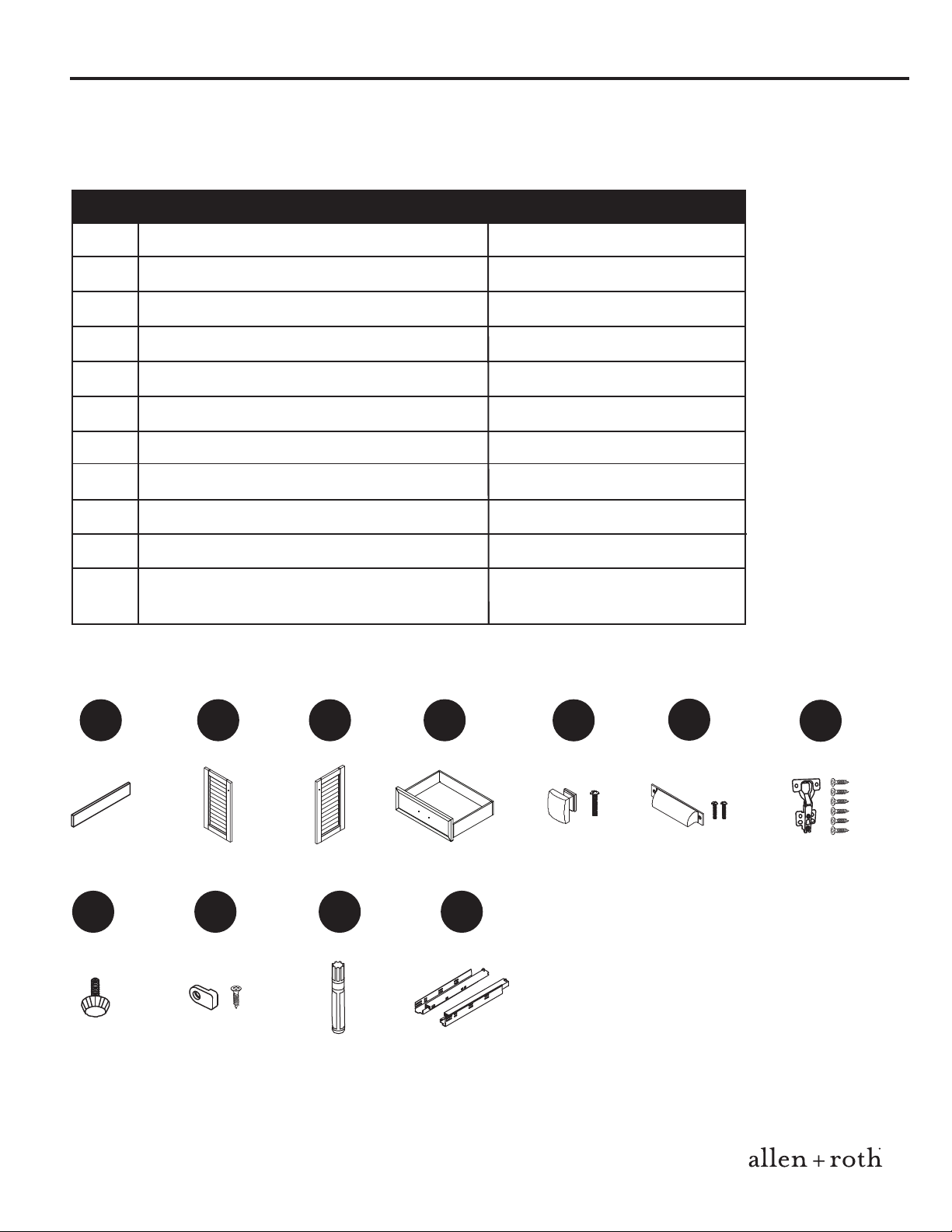

PART DESCRIPTION PART NUMBER
B Backsplash PB-LLRGB-BS30
C PB-LLWVT30_48-LD
D
Left Door
PB-LLWVT30_48-RD
E
Right Door
PB-LLWVT3039D-DRWDrawer
PB-KNOB-H005
PB-HANDLE-H004
AA
PB-HINGE-H002Slow Close Hinge with Screws
Door Knob with Screw (Brushed Nickel)
Drawer Handle with Screws (Brushed Nickel)
Leveler PB-LEGS-H003
Plastic Holder with Screw PB-DR HOLDER-H010
BB
Touch-up Pen PB-TOUCH UP PEN-H013
CC
DD
EE
FF
GG Slow Close Drawer Undermount Slides PB-SCDRW SLIDE-H001
GG
FF
EE
E
DD
DCC
C
BB
BAA

8
allen + roth®and logo design are trademarks or
registered trademarks of LF, LLC. All rights reserved.
REPLACEMENT PARTS LIST - HARBOR BLUE FINISH
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m. EST,
Monday - Sunday. You could also contact us at [email protected] or visit www.lowespartsplus.com.
PART DESCRIPTION PART NUMBER
B Backsplash PB-LLRGB-BS30
C PB-LLBVT30_48-LD
D
Left Door
PB-LLBVT30_48-RD
E
Right Door
PB-LLBVT3039D-DRWDrawer
PB-KNOB-H005
PB-HANDLE-H004
AA
PB-HINGE-H002Slow Close Hinge with Screws
Door Knob with Screw (Brushed Nickel)
Drawer Handle with Screws (Brushed Nickel)
Leveler PB-LEGS-H003
Plastic Holder with Screw PB-DR HOLDER-H010
BB
Touch-up Pen PB-TOUCH UP PEN-H014
CC
DD
EE
FF
GG Slow Close Drawer Undermount Slides PB-SCDRW SLIDE-H001
GG
FF
EE
E
DD
DCC
C
BB
BAA

9
REPLACEMENT PARTS LIST - SEA GREEN FINISH
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m. EST,
Monday - Sunday. You could also contact us at [email protected] or visit www.lowespartsplus.com.
PART DESCRIPTION PART NUMBER
B Backsplash PB-LLRGB-BS30
C PB-LLSVT30_48-LD
D
Left Door
PB-LLSVT30_48-RD
E
Right Door
PB-LLSVT3039D-DRWDrawer
PB-KNOB-H005
PB-HANDLE-H004
AA
PB-HINGE-H002Slow Close Hinge with Screws
Door Knob with Screw (Brushed Nickel)
Drawer Handle with Screws (Brushed Nickel)
Leveler PB-LEGS-H003
Plastic Holder with Screw PB-DR HOLDER-H010
BB
Touch-up Pen PB-TOUCH UP PEN-H012
CC
DD
EE
FF
GG Slow Close Drawer Undermount Slides PB-SCDRW SLIDE-H001
GG
FF
EE
allen + roth®and logo design are trademarks or
registered trademarks of LF, LLC. All rights reserved.
E
DD
DCC
C
BB
BAA

ARTICLE #2694616, 2694621, 2694610
