Allen + Roth WSWS-VWU1C User manual

welcPNJOHtTPQIJTUJDaUFEtJOTQJring
Serial Number Purchase Date
1
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
ITEM #0339212, 0339213, 0810376, 2416435
MODEL #WSWS-VWU1C, WSWS-VWU1W
WSWS-VWU1G, LWVTBW
Français p. 10
Español p. 19
VENTILATED WOOD TOWER
allen + roth® is a registered trademark
of LF, LLC. All Rights Reserved.
Lowes.com/allenandroth
EB15315

32
PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A Wall Hanging Cleat 2
B Upper Left Side Panel 1
C Upper Right Side Panel 1
D Top/Bottom Fixed Shelf 2
E Adjustable Shelf 2
F Mounting Cleat 1
G Wood Support 2
H Middle Fixed Shelf 1
I Lower Left Side Panel 1
J Lower Right Side Panel 1
K Installation Template 1
E
E
BC
G
A
F
A
A
D
H
IJ
D
K
Lowes.com/allenandroth Lowes.com/allenandroth
HARDWARE CONTENTS (shown actual size)
M6 x 40 mm
Bolt
Qty. 14
Shelf Pin
Qty. 8
Large Flat
Washer
Qty. 4
Allen Wrench
(not shown to size)
Qty. 1
Touch-up Pen
(not shown to size)
(not included for Item
#0339213, 2416435)
Qty. 1
Wood Screw
Qty. 8
Wood Dowel
Qty. 8
Barrel Nut
(not shown to size)
Qty. 6
Lag Bolt
Qty. 4 + 1 extra
M6 x 60 mm
Bolt
Qty. 2
Lock Washer
Qty. 16
Small
Flat Washer
Qty. 16
AA
EE
JJ
KK LL MM NN
FF GG
HH II
BB CC
DD
Large
Cam Lock
Qty. 4
Large
Cam Bolt
Qty. 4

54
PREPARATION
SAFETY INFORMATION
WARNING
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 60 minutes
Tools Required for Assembly (not included): Phillips Screwdriver, Power Drill, 3/16 in. Drill Bit, 3/8 in.
Drill Bit, 1/2 in. Socket Wrench, Level, Stud Finder, Marking Pencil, Tape Measure, Step Ladder and
Hammer.
THIS UNIT IS INTENDED FOR USE ONLY WITH THE MAXIMUM WEIGHTS INDICATED. USE
WITH PRODUCTS HEAVIER THAN THE MAXIMUM WEIGHTS INDICATED MAY RESULT IN
INSTABILITY CAUSING POSSIBLE INJURY. DISTRIBUTE WEIGHT EVENLY.
'RQRWDOORZFKLOGUHQWRFOLPERUSOD\LQRUDURXQGWKLVSURGXFW
8VHWKLVXQLWIRULWVLQWHQGHGSXUSRVHRQO\'RQRWXVHVKHOYHVDVVWHSODGGHU
7RDYRLGGDPDJHDVVHPEOHWKHSURGXFWRQDVWXUG\OHYHODQGSURWHFWLYHVXUIDFH
7ZRRUPRUHSHUVRQVPXVWZRUNWRJHWKHUWRLQVWDOOWKHXQLWRQWRWKHZDOO
0DNHVXUHDOOEROWVVFUHZVDUHWLJKWO\IDVWHQHGEHIRUHWKHXQLWLVXVHG
&KHFNEROWVVFUHZVSHULRGLFDOO\DQGWLJKWHQWKHPLIQHFHVVDU\
(DFKVKHOIPD[LPXPORDGOEV
Lowes.com/allenandroth

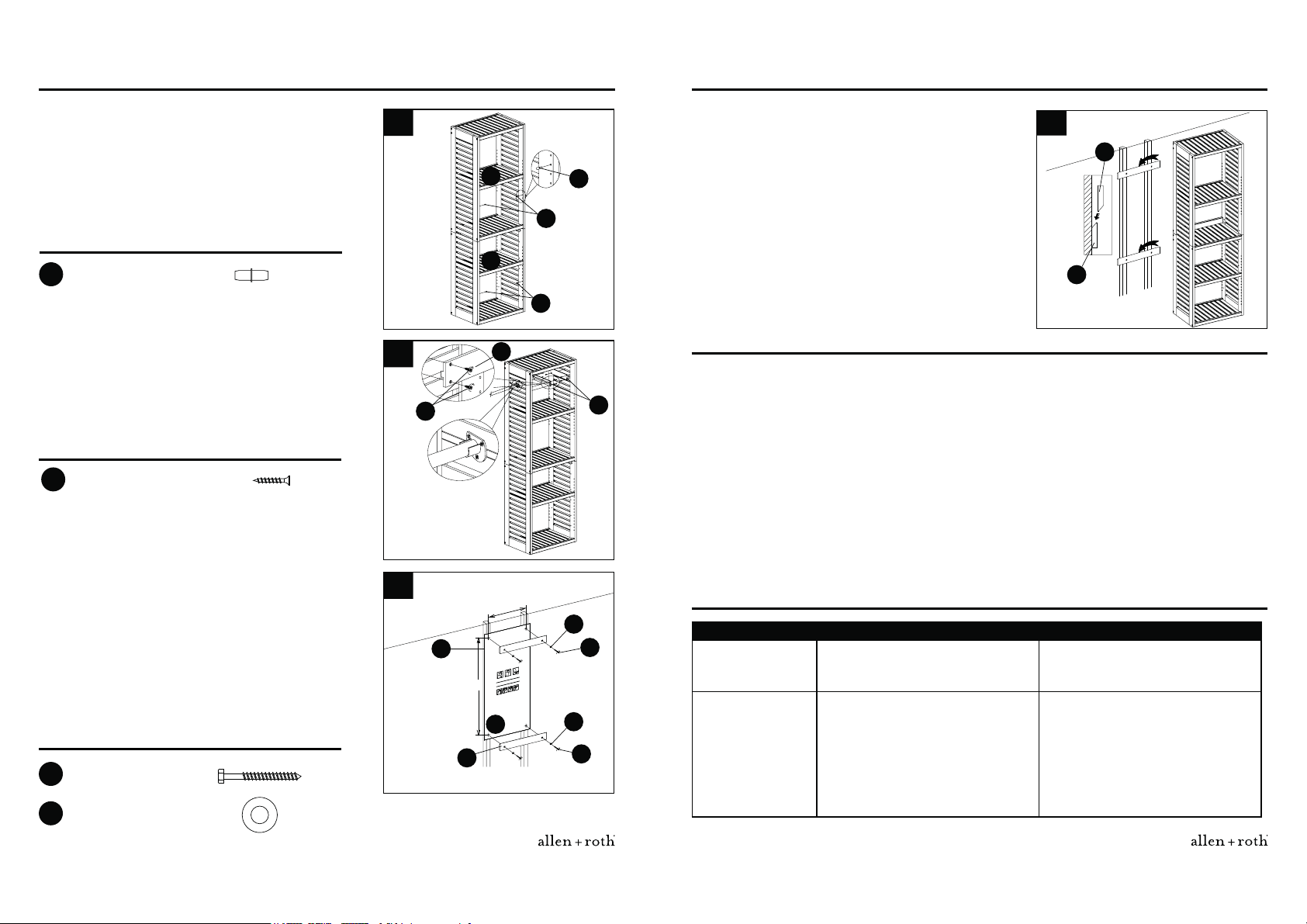

ASSEMBLY INSTRUCTIONS
ASSEMBLY INSTRUCTIONS
Hardware Used
Hardware Used
Hardware Used
Hardware Used
2. Insert wood dowels (GG) into mounting cleat (F).
1. Insert barrel nuts (HH), wood dowels (GG) and
large cam bolts (NN) into upper left side panel (B) and
upper right side panel (C) as shown. Then, attach upper
left side panel (B) and upper right side panel (C) to lower
left side panel (I) and lower right side panel (J). Insert
large cam locks (MM) into lower left side panel (I) and
lower right side panel (J) to secure panel assembly.
3. Insert barrel nut (HH) into mounting cleat (F). Secure
mounting cleat (F), beveled edge down, to upper right side
panel (C) and lower right side panel (J) where shown with
ORFNZDVKHUV&&VPDOOÀDWZDVKHUV''DQG0[PP
EROWV%%7KHQDWWDFKWKHPLGGOH¿[HGVKHOI+DQGWRS
ERWWRP¿[HGVKHOYHV'WRXSSHUULJKWVLGHSDQHO&DQG
ORZHUULJKWVLGHSDQHO-ZLWKORFNZDVKHUV&&VPDOOÀDW
washers (DD) and M6 x 40 mm bolts (AA). Tighten all
connections with Allen wrench (KK).
4. Repeat step 3 for upper left side panel (B) and
lower left side panel (I).
2
1
3
4
M6 x 40 mm Bolt
M6 x 40 mm Bolt
Wood Dowel
Wood Dowel
M6 x 60 mm Bolt
M6 x 60 mm Bolt
Lock Washer
Lock Washer
Small Flat Washer
Small Flat Washer
Barrel Nut
Barrel Nut
Barrel Nut
Large Cam Lock
Large Cam Bolt
x 7
x 7
x 4
x 4
x 1
x 1
x 8
x 8
x 8
x 8
x 1
x 1
x 4
x 4
x 4
AA
AA
GG
GG
BB
BB
CC
CC
DD
DD
HH
HH
GG
MM
HH
GG
NN
F
J
C
I
B
F
BB
BB
CC CC
KK
KK
AA
AA
HH
HH
DD DD
DD
CC
CC
Lowes.com/allenandrothLowes.com/allenandroth
HH
MM
NN Allen Wrench
Allen Wrench
KK
KK
x 1
x 1
D
H
C
J
D
B
I

6 7
ASSEMBLY INSTRUCTIONS
Hardware Used
Hardware Used
Hardware Used
5. Set assembly upright. Insert shelf pins (EE) level
where desired in tower, then rest adjustable shelves
(E) on top.
Note: Ensure the shelf pins (EE) are level.
6. If you intend to install the Expandable Pole (Item
#0339254, sold separately), attach wood supports (G) on
the inside of left upper side panel (B) and/or
right upper side panel (C) using wood screws (FF).
Note: The expandable pole should be installed to the
middle of wood support (G).
5
6
7
Shelf Pin x 8
EE
E
E
EE
EE
EE
Lowes.com/allenandroth Lowes.com/allenandroth
Expandable pole kit
(sold separately)
FF
G
G
Wood Screw x 8
FF
8VLQJDVWXG¿QGHUQRWLQFOXGHGORFDWHWKHHGJHVRI
the wood studs. Find the center line of each stud and draw
a vertical reference line on the wall over each one. Position
installation template (K) at desired location on wall.
Note: The bottom of the installation template (K) should
EHQROHVVWKDQLQIURPWKHÀRRU
Mark mounting holes with a pencil (not included) and dis-
card installation template (K). Drill 3/16 in. pilot holes at
marked locations. Then, with the beveled edge facing up,
attach the wall hanging cleats (A) with
ODUJHÀDWZDVKHUV--DQGODJEROWV,,
Lag Bolt
Large Flat Washer
x 4
x 4
II
JJ
Wooden Stud
40.6 in.
Minimum 31-1/2 in.
16 in.
JJ
JJ
II
II
A
A
K
ASSEMBLY INSTRUCTIONS
8. With the help of another person, carefully hang
the unit from mounting cleat (F) and preassembled
FOHDWRQPLGGOH¿[HGVKHOI+RQWRWKHZDOOKDQJLQJ
cleats (A).
8
A
F
CARE AND MAINTENANCE
TROUBLESHOOTING
 Periodically check to make certain all components are properly positioned, free from damage
DQG¿UPO\FRQQHFWHG
 Use a soft, clean cloth that will not scratch the surface when dusting.
 1HYHUXVHZDWHUWRFOHDQWKHIXUQLWXUHDVLWPD\FDXVHGDPDJHWRWKH¿QLVK
 Wipe clean using a damp cloth and a mild cleaner. Wipe dry with a clean cloth.
 In the event the furniture is stained or otherwise damaged during use, it is recommended you
call a professional to repair the furniture.
 .HHSIXUQLWXUHDZD\IURPGLUHFWVXQOLJKWDVLWPD\GDPDJHWKH¿QLVK
 It is best to keep the furniture in a climate-controlled environment. Extreme temperature and
humidity changes can cause fading, warping, shrinking and splitting of wood.
 Touch-up pen (LL) has been provided (except in Item #0339213, 2416435) to repair any small
nicks or scratches that may occur during assembly or shipping. If Item #0339213, 2416435 is
damaged and touch-up is required, apply a quality wood polish to the damaged surface. Polish
not included with this item.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Closet tower tilted. The wall hanging cleats are not level. Reinstall the wall hanging cleats and
ensure they are level.
Closet tower can
not hang on the
wall.
The mounting hole locations are not
correct.
Reinstall wall hanging cleats; make
sure the space between two wall
hanging cleats is 40.6 in. and the
bottom two mounting hole locations
are no less than 31-1/2 in. from the
ÀRRU

8 9
Lowes.com/allenandroth Lowes.com/allenandroth
WARRANTY
This product (exclusive of shelves) is warranted to the original purchaser. If there is a failure in this
unit due to defects in materials or workmanship, the manufacturer will repair or replace this item at
our discretion without charge. Warranty is void if product has been assembled incorrectly, misused,
abused by overloading, altered in any way or damaged due to accident. This warranty is not
surfaces of this product. Responsibility of the manufacturer is limited to repair or replacement of
this product. The manufacturer is not responsible for consequential, incidental, or other damages or
losses resulting from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation may not apply to you. This
PART DESCRIPTION PART #
A Wall Hanging Cleat *WSWS-VWU1C/W/G/LWVTBW-1-WHC
B Upper Left Side Panel *WSWS-VWU1C/W/G/LWVTBW-2-ULSP
C Upper Right Side Panel *WSWS-VWU1C/W/G/LWVTBW-3-URSP
D Top/Bottom Fixed Panel *WSWS-VWU1C/W/G/LWVTBW-4-T/BFP
E Adjustable Shelf *WSWS-VWU1C/W/G/LWVTBW-5-AS
F Mounting Cleat *WSWS-VWU1C/W/G/LWVTBW-6-MC
G Wood Support *WSWS-VWU1C/W/G/LWVTBW-7-WS
H Middle Fixed Shelf *WSWS-VWU1C/W/G/LWVTBW-8-MFS
I Lower Left Side Panel *WSWS-VWU1C/W/G/LWVTBW-9-LLSP
J Lower Right Side Panel *WSWS-VWU1C/W/G/LWVTBW-10-LRSP
K Installation Template *WSWS-VWU1C/W/G/LWVTBW-11-IT
AA M6 x 40 mm Bolt *WSWS-VWU1C/W/G/LWVTBW-12-40B
BB M6 x 60 mm Bolt *WSWS-VWU1C/W/G/LWVTBW-13-60B
CC Lock Washer *WSWS-VWU1C/W/G/LWVTBW-14-LW
DD Small Flat Washer *WSWS-VWU1C/W/G/LWVTBW-15-SFW
EE Shelf Pin *WSWS-VWU1C/W/G/LWVTBW-16-SP
FF Wood Screw *WSWS-VWU1C/W/G/LWVTBW-17-M3.5x12WS
GG Wood Dowel *WSWS-VWU1C/W/G/LWVTBW-18-M8x30WD
HH Barrel Nut *WSWS-VWU1C/W/G/LWVTBW-19-M6BN
II Lag Bolt *WSWS-VWU1C/W/G/LWVTBW-20-2 ½ LB
JJ Large Flat Washer *WSWS-VWU1C/W/G/LWVTBW-21-LFW
KK Allen Wrench *WSWS-VWU1C/W/G/LWVTBW-22-M4AW
LL Touch-up Pen *WSWS-VWU1C/W/G/LWVTBW-23-TUP
MM Large Cam Lock *WSWS-VWU1C/W/G/LWVTBW-24-LCL
NN Large Cam Bolt *WSWS-VWU1C/W/G/LWVTBW-25-LCB
Complete Hardware *WSWS-VWU1C/W/G/LWVTBW-26-CH
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST,
Monday - Friday.
Printed in Vietnam
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST,
Monday - Friday.
E
E
B
I
C
J
G
FD
H
D
K
AA EE
JJ
KK LL MM NN
FF GG HH II
BB CC DD
allen + roth® is a registered trademark
of LF, LLC. All Rights Reserved.
A
A
Date: 2021-05-10
Rev. 0001-B

welcPNJOHtTPQIJTUJDaUFEtJOTQJring
Numéro de série Date d’achat
10
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
JOIGNEZ VOTRE REÇU ICI
ARTICLE #0339212, 0339213, 0810376, 2416435
MODÈLE #WSWS-VWU1C, WSWS-VWU1W
WSWS-VWU1G, LWVTBW
TOUR EN BOIS AJOURÉE
allen + roth® est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
Lowes.com/allenandroth

1211
CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ
A7UDYHUVHGH¿[DWLRQDXPXU 2
B Panneau latéral supérieur gauche 1
C Panneau latéral supérieur droit 1
D7DEOHWWHV¿[HVGXKDXWHWGXEDV 2
E Tablette réglable 2
F Cale de montage 1
G Support en bois 2
H7DEOHWWH¿[HGXPLOLHX 1
I Panneau latéral inférieur gauche 1
J Panneau latéral inférieur droit 1
K Gabarit pour l’installation 1
E
E
BC
G
A
F
A
A
D
H
IJ
D
K
Lowes.com/allenandroth Lowes.com/allenandroth
QUINCAILLERIE INCLUSE (grandeur réelle)
Boulon M6 de
40 mm
Qté. 14
Taquet pour
tablette
Qté. 8
Grande rondelle
plate
Qté. 4
$&OpKH[DJRQDOH
(grandeur non réelle)
Qté. 1
Crayon à retouche
(grandeur non réelle)
(non inclus avec l’article
#339213, 2416435)
Qté. 1
Vis à bois
Qté. 8
Goujon en bois
Qté. 8
Écrou à portée cylindrique
(grandeur non réelle)
Qté. 6
Tire-fond
Qté. 4 + 1 de
rechange
Boulon M6 de
60 mm
Qté. 2
Rondelle de
blocage
Qté. 16
Petite rondelle
plate
Qté. 16
AA
EE
JJ
KK LL MM NN
FF GG
HH II
BB CC
DD
Grande attache
Camloc
Qté. 4
Grande vis
Camloc
Qté. 4

1413
PRÉPARATION
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter
d’assembler, d’utiliser ou d’installer le produit.
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 60 minutes
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, perceuse électrique, foret
de 3/16 po, foret de 3/8 po, clé à douille de 1/2 po, niveau, détecteur de montants, crayon, ruban à
mesurer, escabeau et marteau.
CET ARTICLE NE PEUT SUPPORTER QUE LA CHARGE MAXIMALE INDIQUÉE. L’UTILISATION
DE CET ARTICLE AVEC DES PRODUITS DONT LE POIDS DÉPASSE LA CHARGE MAXIMALE
INDIQUÉE PEUT ENTRAÎNER DE L’INSTABILITÉ ET CAUSER DES BLESSURES. RÉPARTISSEZ
LA CHARGE DE FAÇON UNIFORME.
1HODLVVH]SDVOHVHQIDQWVJULPSHURXMRXHUVXUO¶DUWLFOHQLDXWRXUGHFHOXLFL
8WLOLVH]FHWDUWLFOHXQLTXHPHQWSRXUO¶XVDJHDXTXHOLOHVWGHVWLQp1¶XWLOLVH]SDVOHVWDEOHWWHV
comme s’il s’agissait d’une échelle.
$VVHPEOH]O¶DUWLFOHVXUXQHVXUIDFHVROLGHSODQHHWSURWHFWULFHSRXUpYLWHUGHO¶HQGRPPDJHU
'HX[SHUVRQQHVRXSOXVGRLYHQWWUDYDLOOHUGHFRQFHUWSRXULQVWDOOHUFHWDUWLFOHDXPXU
$VVXUH]YRXVTXHWRXVOHVERXORQVHWWRXWHVOHVYLVVRQWELHQVHUUpVDYDQWG¶XWLOLVHUO¶DUWLFOH
9pUL¿H]OHVERXORQVHWOHVYLVUpJXOLqUHPHQWHWVHUUH]OHVDXEHVRLQ
&KDUJHPD[LPDOHGHFKDTXHWDEOHWWHNJ
Lowes.com/allenandroth
INSTRUCTIONS POUR L’ASSEMBLAGE
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
2. Insérez les goujons en bois (GG) dans les cales
de montage (F).
1. Insérez les écrous à portée cylindrique (HH), les
goujons en bois (GG) et les grandes attaches Camloc
(NN) dans le panneau latéral supérieur gauche (B) et le
panneau latéral supérieur droit (C), tel qu’il est illustré.
(QVXLWH¿[H]OHSDQQHDXODWpUDOVXSpULHXUJDXFKH%HW
le panneau latéral supérieur droit (C) au panneau latéral
inférieur gauche (I) et au panneau latéral inférieur droit
(J). Insérez les grandes attaches Camloc (MM) dans le
panneau latéral inférieur gauche (I) et le panneau latéral
LQIpULHXUGURLW-SRXU¿[HUO¶HQVHPEOHGHSDQQHDX[
3. Insérez les écrous à portée cylindrique (HH) dans les
FDOHVGHPRQWDJH))L[H]OHVFDOHVGHPRQWDJH)OH
bord biseauté orienté vers le bas, au panneau latéral su-
périeur droit (C) et au panneau latéral inférieur droit (J)
DX[HQGURLWVLQGLTXpVjO¶DLGHGHURQGHOOHVGHEORFDJH
(CC), de petites rondelles plates (DD) et de boulons M6
GHPP%%(QVXLWH¿[H]ODWDEOHWWH¿[HGXPLOLHX
+HWOHVWDEOHWWHV¿[HVGXKDXWHWGXEDV'DXSDQ-
neau latéral supérieur droit (C) et au panneau latéral
inférieur droit (J) à l’aide de rondelles de blocage (CC),
de petites rondelles plates (DD) et de boulons M6 de
40 mm (AA). Serrez tous les boulons à l’aide de la clé
KH[DJRQDOH..
4. Répétez l’étape 3 pour le panneau latéral supérieur
gauche (B) et le panneau latéral inférieur gauche (I).
2
1
3
4
Boulon M6 de 40 mm
Boulon M6 de 40 mm
Goujon en bois
Goujon en bois
Boulon M6 de 60 mm
Boulon M6 de 60 mm
Rondelle de blocage
Rondelle de blocage
Petite rondelle plate
Petite rondelle plate
Écrou à portée cylindrique
Écrou à portée cylindrique
Écrou à portée cylindrique
Grande attache Camloc
Grande vis Camloc
[
[
[
[
[
[
[
[
[
[
[
[
[
[
[
AA
AA
GG
GG
BB
BB
CC
CC
DD
DD
HH
HH
GG
MM
HH
GG
NN
F
J
C
I
B
F
BB
BB
CC CC
KK
KK
AA
AA
HH
HH
DD DD
DD
CC
CC
Lowes.com/allenandrothLowes.com/allenandroth
HH
MM
NN &OpKH[DJRQDOH
&OpKH[DJRQDOH
KK
KK
[
[
D
H
C
J
D
B
I

15 16
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
Quincaillerie utilisée
Quincaillerie utilisée
5. Placez l’ensemble en position verticale. Installez
les taquets pour tablette (EE) à la hauteur de votre
FKRL[GDQVODWRXUSXLVSODFH]ODWDEOHWWHUpJODEOH(
dessus.
Remarque : Assurez-vous que les taquets pour
tablette (EE) sont à la même hauteur.
6LYRXVSUpYR\H]LQVWDOOHUXQHWULQJOHH[WHQVLEOHDUWLFOH
YHQGXVpSDUpPHQW¿[H]OHVVXSSRUWVHQERLV
(G) sur la face intérieure du panneau latéral gauche (B) ou
du panneau latéral droit (C) à l’aide de vis à bois (FF).
Remarque : /DWULQJOHH[WHQVLEOHGHYUDLWrWUHLQVWDOOpHDX
milieu du support en bois (G).
5
6
7
Taquet pour tablette [
EE
E
E
EE
EE
EE
Lowes.com/allenandroth Lowes.com/allenandroth
Ensemble de tringle
H[WHQVLEOHYHQGX
séparément)
FF
G
G
Vis à bois [
FF
7. À l’aide d’un détecteur de montants (non inclus), repérez
les bordures des montants. Trouvez le centre de chaque
montant et tracez une ligne de référence verticale sur le
mur. Placez le gabarit pour l’installation (K) sur le mur à
l’endroit désiré.
Remarque : Le bas du gabarit pour l’installation (K) devrait
être à une distance minimale de 80,01 cm du plancher.
Marquez l’emplacement des trous à l’aide d’un crayon (non
inclus) et enlevez le gabarit pour l’installation (K). Percez
GHVDYDQWWURXVDX[HQGURLWVPDUTXpVjO¶DLGHG¶XQIRUHWGH
SR3XLV¿[H]OHVWUDYHUVHVGH¿[DWLRQDXPXU$OH
bord biseauté orienté vers le haut, à l’aide de grandes
rondelles plates (JJ) et de tire-fonds (II).
Tire-fond
Grande rondelle plate
[
[
II
JJ
Montant en bois
103,2 cm
Minimum de 80,01 cm
40,64 cm
JJ
JJ
II
II
A
A
K
INSTRUCTIONS POUR L’ASSEMBLAGE
8. Avec l’aide d’une autre personne, installez
soigneusement l’ensemble en déposant la cale de
montage (F) et la cale préassemblée à la tablette
¿[HGXPLOLHX+VXUOHVWUDYHUVHVGH¿[DWLRQDX
mur (A).
8
A
F
ENTRETIEN
DÉPANNAGE
 9pUL¿H]SpULRGLTXHPHQWVLOHVFRPSRVDQWVVRQWELHQSRVLWLRQQpVHQERQpWDWHWIHUPHPHQW
montés.
 8WLOLVH]XQOLQJHGRX[HWSURSUHTXLQ¶pJUDWLJQHUDSDVODVXUIDFHORUVTXHYRXVpSRXVVHWWHUH]
l’article.
 1¶XWLOLVH]MDPDLVG¶HDXSRXUQHWWR\HUO¶DUWLFOHSXLVTXHYRXVULVTXHULH]G¶HQGRPPDJHUOH¿QL
 1HWWR\H]O¶DUWLFOHjO¶DLGHG¶XQOLQJHKXPLGHHWG¶XQQHWWR\DQWGRX[(VVX\H]OHjO¶DLGHG¶XQOLQJH
propre.
 Si l’article est taché ou endommagé de quelque façon durant son utilisation, il est recommandé
d’appeler un professionnel pour le faire réparer.
 &RQVHUYH]O¶DUWLFOHjO¶DEULGXVROHLOSRXUpYLWHUG¶HQGRPPDJHUOH¿QL
 Il est préférable que l’article soit gardé dans un endroit à température contrôlée. Les variations
d’humidité et de température importantes peuvent décolorer, déformer, contracter et même
fendre le bois.
 8QFUD\RQjUHWRXFKH//HVWIRXUQLjO¶H[FHSWLRQGHO¶DUWLFOH339213, 2416435) pour couvrir
WRXWHpJUDWLJQXUHRXUD\XUHTXLSRXUUDLWVXUYHQLUGXUDQWO¶DVVHPEODJHRXO¶H[SpGLWLRQ6LO¶DUWLFOH
#339213, 2416435 est endommagé et que des retouches sont nécessaires, veuillez appliquer
un produit encaustique de qualité sur la surface endommagée. Le produit encaustique n’est pas
fourni avec l’article.
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
La tour de rangement
de placard est inclinée.
/HVWUDYHUVHVGH¿[DWLRQDXPXU
ne sont pas de niveau.
5pLQVWDOOH]OHVWUDYHUVHVGH¿[DWLRQDX
mur, puis assurez-vous qu’elles sont
de niveau.
La tour de rangement
ne s’installe pas au
mur.
Les emplacements des trous de
montage ne sont pas corrects.
5pLQVWDOOH]OHVWUDYHUVHVGH¿[DWLRQ
au mur; assurez-vous que la distance
HQWUHOHVGHX[WUDYHUVHVHVWGH
FPHWTXHOHVGHX[WURXVGHPRQWDJH
inférieurs se trouvent à une distance
minimale de 80,01 cm du plancher.

17 18
Lowes.com/allenandroth Lowes.com/allenandroth
GARANTIE
PIÈCE DESCRIPTION NO DE PIÈCE
A*WSWS-VWU1C/W/G/LWVTBW-1-WHC
B Panneau latéral supérieur gauche *WSWS-VWU1C/W/G/LWVTBW-2-ULSP
C Panneau latéral supérieur droit *WSWS-VWU1C/W/G/LWVTBW-3-URSP
D*WSWS-VWU1C/W/G/LWVTBW-4-T/BFP
E Tablette réglable *WSWS-VWU1C/W/G/LWVTBW-5-AS
F Cale de montage *WSWS-VWU1C/W/G/LWVTBW-6-MC
G Support en bois *WSWS-VWU1C/W/G/LWVTBW-7-WS
H*WSWS-VWU1C/W/G/LWVTBW-8-MFS
I Panneau latéral inférieur gauche *WSWS-VWU1C/W/G/LWVTBW-9-LLSP
J Panneau latéral inférieur droit *WSWS-VWU1C/W/G/LWVTBW-10-LRSP
K Gabarit pour l’installation *WSWS-VWU1C/W/G/LWVTBW-11-IT
AA Boulon M6 de 40 mm *WSWS-VWU1C/W/G/LWVTBW-12-40B
BB Boulon M6 de 60 mm *WSWS-VWU1C/W/G/LWVTBW-13-60B
CC Rondelle de blocage *WSWS-VWU1C/W/G/LWVTBW-14-LW
DD Petite rondelle plate *WSWS-VWU1C/W/G/LWVTBW-15-SFW
EE Taquet pour tablette *WSWS-VWU1C/W/G/LWVTBW-16-SP
FF Vis à bois *WSWS-VWU1C/W/G/LWVTBW-17-M3.5x12WS
GG Goujon en bois *WSWS-VWU1C/W/G/LWVTBW-18-M8x30WD
HH Écrou à portée cylindrique *WSWS-VWU1C/W/G/LWVTBW-19-M6BN
II Tire-fond *WSWS-VWU1C/W/G/LWVTBW-20-2 ½ LB
JJ Grande rondelle plate *WSWS-VWU1C/W/G/LWVTBW-21-LFW
KK Clé hexagonale *WSWS-VWU1C/W/G/LWVTBW-22-M4AW
LL Crayon à retouche *WSWS-VWU1C/W/G/LWVTBW-23-TUP
MM Grande attache Camloc *WSWS-VWU1C/W/G/LWVTBW-24-LCL
NN Grande vis Camloc *WSWS-VWU1C/W/G/LWVTBW-25-LCB
Quincaillerie complète *WSWS-VWU1C/W/G/LWVTBW-26-CH
Imprimé au Vietnam
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1 866 439-
9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
E
E
B
I
C
J
G
FD
H
D
K
AA EE
JJ
KK LL MM NN
FF GG HH II
BB CC DD
allen + roth® est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
A
A
-
ticle présente des défauts de matériaux ou de fabrication, le fabricant choisira, à sa seule discrétion,
de réparer ou de remplacer l’article sans frais. La garantie sera annulée si l’article a été assemblé
incorrectement, a été utilisé de manière inappropriée ou abusive en le surchargeant ou en l’altérant
d’une quelconque façon, ou a subi des dommages causés par un accident. La présente garantie
est non transférable et ne couvre pas les ébréchures, l’écaillement, les égratignures, la rouille, les
bosses et tout autre dommage à la surface de cet article. La responsabilité du fabricant se limite à
la réparation et au remplacement de cet article. Le fabricant n’est pas responsable des dommages
accessoires, consécutifs ou autres ni de toute perte causée par une défectuosité de l’article.
La présente garantie prévaut sur toute autre garantie explicite. Certains États ou certaines provinces
ne permettent pas l’exclusion ou la limitation des dommages accessoires ou consécutifs, de sorte
que la limitation ci-dessus peut ne pas s’appliquer à vous. Cette garantie vous confère des droits
précis. Il est possible que vous disposiez d’autres droits, qui varient d’un État ou d’une province à
l’autre.
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au 1 866 439-
9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
Date: 2021-05-10
Rév. 0001-B
