Allen + Roth LWS0547A User manual

ITEM #0203285
MODEL #LWS0547A
WALL LANTERN
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
1
welcoming • sophisticated • inspiring
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE Français p.
9
17
Español p.
EB14651 Lowes.com/allenandroth
allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.

PACKAGE CONTENTS
2
PART DESCRIPTION QUANTITY
A Crossbar 1
B Fixture Body 1
A
B
Lowes.com/allenandroth

HARDWARE CONTENTS (shown actual size)
Mounting
Ball
Qty. 2
Mounting
Screw
Qty. 2
Outlet
Box
Screw
Qty. 2
DD EE
CC FF
Hex Nut
Qty. 2
3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
WARNING
• RISK OF ELECTRIC SHOCK - Before beginning installation, turn off electricity at the circuit
breaker box or the main fuse box.
• RISK OF FIRE - Use bulbs specified by the markings and/or labels on the fixture.
• For your safety, read instructions completely before beginning installation.
• If in doubt about electrical installation, consult a licensed electrician.
• Turn off electricity to fixture before replacing the bulb(s).
Green
Ground
Screw
Qty. 1
AA BB
Wire
Connector
Qty. 3
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents above. If any part is missing or damaged, do not
attempt to assemble the product. Contact customer service for replacement parts.
Estimated Assembly Time: 20 - 30 minutes
Tools Required for Assembly (not included): Flathead screwdriver, Phillips screwdriver, Pliers,
Wire cutters, Electrical tape, Safety goggles and Ladder.
Helpful Tools (not included): Wire strippers
Lowes.com/allenandroth

4
Hardware Used
CC x 2
Mounting
Screw
EE x 2
Hex Nut
1. Place the crossbar (A) onto the backplate of
the fixture body (B) and align the holes in the
canopy with a set of threaded holes in the
crossbar (A). Install the mounting screws
(CC) in the aligned threaded holes on the
crossbar (A) and thread the hex nuts (EE)
onto the mounting screws (CC) as shown.
1
ASSEMBLY INSTRUCTIONS
A
CC
EE
B
DD
2. Secure the crossbar (A) to the outlet box (not
included) with outlet box screws (DD).
Hardware Used
2
Outlet Box
A
DD
DD x 2
Outlet Box
Screw
Lowes.com/allenandroth

5
ASSEMBLY INSTRUCTIONS
Hardware Used
3. Attach ground fixture wire to either the green
ground screw (AA) on crossbar (A) or to the
ground wire in the outlet box (usually GREEN
or BARE). If attaching fixture ground wire to
the crossbar, it is imperative the outlet box
in your home be properly grounded. Connect
the neutral WHITE or RIBBED side fixture wire
to the neutral usually WHITE wire from the
outlet box. Connect the hot BLACK or
SMOOTH side fixture wire to the hot usually
BLACK wire from the outlet box. Fasten wires
together with a wire connector (BB) and tightly
wrap with electrical tape (not included).
3
AA x 1
Green
Ground
Screw
White Wire
From Outlet Box
Black Wire
From Outlet Box
Bare, or Green
Ground Wire Bare, or Green
Fixture Ground Wire
From Outlet Box
Bare, or Green
Ground Wire
From Outlet Box
White or
Ribbed Side
From Fixture
From Fixture
Black or
Smooth Side
OR AA
BB
BB x 3
Wire
Connector
Lowes.com/allenandroth

6
ASSEMBLY INSTRUCTIONS
DD

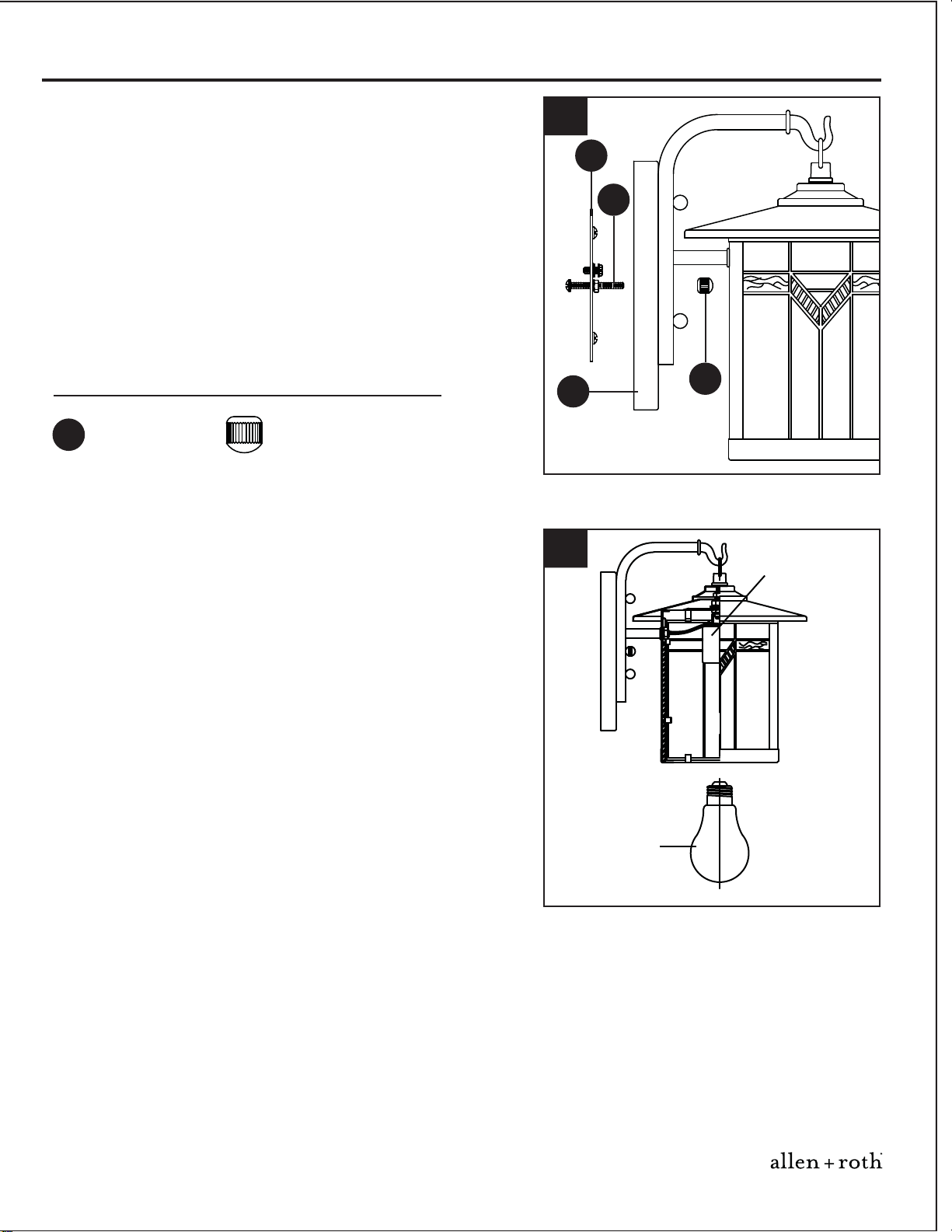

4. Carefully tuck all wires into the outlet box and
position the backplate of the fixture body (B)
over the outlet box. Align the holes in the
backplate of the fixture body (B) with the
mounting screws (CC) attached to the crossbar
(A). Pass the fixture over the mounting screws
(CC) and secure by threading mounting balls
(FF) onto end of mounting screws (CC). Tighten
until snug.
Hardware Used
x 2
CC
A
BFF
FF Mounting
Ball
4
5Socket
Bulb
5. Install (1) 100-watt max. medium-base
incandescent bulb or use (1) 13-watt max. CFL
spring self-ballasted medium-base bulb (none
included).
Lowes.com/allenandroth

7
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bulbs will not light. 1. Bulb is burned out.
2. Power is off.
3. Faulty wire connection.
4. Faulty switch.
1. Replace light bulb.
2. Make sure power supply is on.
3. Check wiring.
4. Test or replace the switch.
Fuse blows or the
circuit breaker trips
when light is turned
on.
Crossed wires or power wire is
grounding out. Check wire connection.
WARRANTY
CARE AND MAINTENANCE
• Make sure mounting surface and backplate are free of dirt. Using exterior grade caulk, apply caulk
to the top and sides of backplate where it meets the mounting surface.
• Do not caulk bottom of backplate to ensure proper moisture drainage.
• Wipe clean using soft, dry cloth or static duster. Always avoid using harsh chemicals and abrasives
to clean fixture as they may damage the finish.
Lowes.com/allenandroth
The manufacturer warrants all of its lighting fixtures against defects in materials and workmanship for
five (5) years from the date of purchase. If within this period the product is found to be defective in
material or workmanship, the product must be returned, with a copy of the original sales receipt as
proof of purchase in the original carton, to the place of purchase. The manufacturer will, at its option,
repair, replace or refund the original purchase price to the consumer. This warranty does not cover
fixtures becoming defective due to misuse, accidental damage, improper handling and/or installation
and specifically excludes liability for direct, incidental or consequential damages. As some states do
not allow exclusions or limitations on an implied warranty, the above exclusions and limitations may
not apply to you. This warranty gives you specific legal rights. You may have other rights that vary
from state to state.

8
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a .m. - 5 p.m., EST, Friday.
PART DESCRIPTION PART #
A Crossbar
AA Green Ground Screw
BB Wire Connector
CC Mounting Screw
DD Outlet Box Screw 9404KIT
EE Hex Nut
FF Mounting Ball
C Tiffany Back Panel G2724PA
D Tiffany Front Panel G2723PA
A
AA
BB
CC
DD
EE FF
C D
II
Printed in China
Lowes.com/allenandroth
allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.
Revision date:2014-11-11
