Allen + Roth LWS0547G User manual

allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
1
welcoming • sophisticated • inspiring
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
ITEM # 0657038
MODEL # LWS0547G
Français p. 8
15
Español p.
15
XXXXXX Lowes.com/allenandroth
HANGING LANTERN

PACKAGE CONTENTS
2Lowes.com/allenandroth
C
D
E
C
B
A
PART DESCRIPTION QUANTITY
A
B
C
E
D
1
1
2
1
1
Fixture Chain
Canopy
Fixture Assembly
Quick Link
Crossbar Assembly

HARDWARE CONTENTS (shown actual size)
3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
WARNING
• RISK OF ELECTRIC SHOCK - Before beginning installation, turn off electricity at the circuit
breaker box or the main fuse box.
• RISK OF FIRE - Use bulbs specified by the markings and/or labels on the fixture.
CAUTION
• For your safety, read instructions completely before beginning installation.
• If in doubt about electrical installation, consult a licensed electrician.
• Turn off electricity to fixture before replacing the bulb(s).
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Assembly Time: 30 - 45 minutes
Tools Required forAssembly (not included): Flathead screwdriver, Phillips screwdriver, Pliers,
Wire cutters, Electrical tape, Safety goggles and Ladder.
Helpful Tools (not included): Wire strippers
Lowes.com/allenandroth
Outlet
Box
Screw
Qty. 2
AA BB
Wire
Connector
Qty. 3

4
ASSEMBLY INSTRUCTIONS
Lowes.com/allenandroth
Canopy Chain
Loop
3
B
C
C
E
Fixture Loop
x 2
Hardware Used
1
1. Secure the crossbar assembly (A) to the outlet
box (not included) with outlet box screws (BB).
Tighten until snug.
Note: The preassembled mounting nipple on the
crossbar should protrude outward.
Outlet
Box
Screw
BB
2
2. Remove the preassembled canopy lock ring from
crossbar assembly (A). Temporarily attach the
canopy (D) to the preassembled nipple on the
crossbar assembly (A), securing with canopy lock
ring. If the canopy (D) is not snug against the
ceiling, remove it from the crossbar assembly (A)
and adjust the length of the preassembled nipple by
unscrewing the preassembled hex nut. Screw the
nipple in or out of the crossbar until the correct
length is achieved, then re-attach the canopy (D).
3. Adjust the fixture chain (B) to the desired length,
removing links if needed. Connect one end of the
fixture chain (B) to the canopy chain loop
preassembled to crossbar assembly (A) with one
quick link (C) and then connect the other end of the
fixture chain (B) to the fixture loop preassembled on
the fixture assembly (E) with another quick link (C).
Note: You may need to use pliers (not included) to
open the links of fixture chain (B). If so, put a cloth
over the fixture chain (B) to protect the finish from
the pliers.
A
BB
Outlet Box
I
D
Outlet
Box
Canopy Chain
Loop
Hex Nut
Canopy
Lock Ring

5
ASSEMBLY INSTRUCTIONS
Lowes.com/allenandroth
Canopy Chain
Loop
Canopy
Lock Ring
5

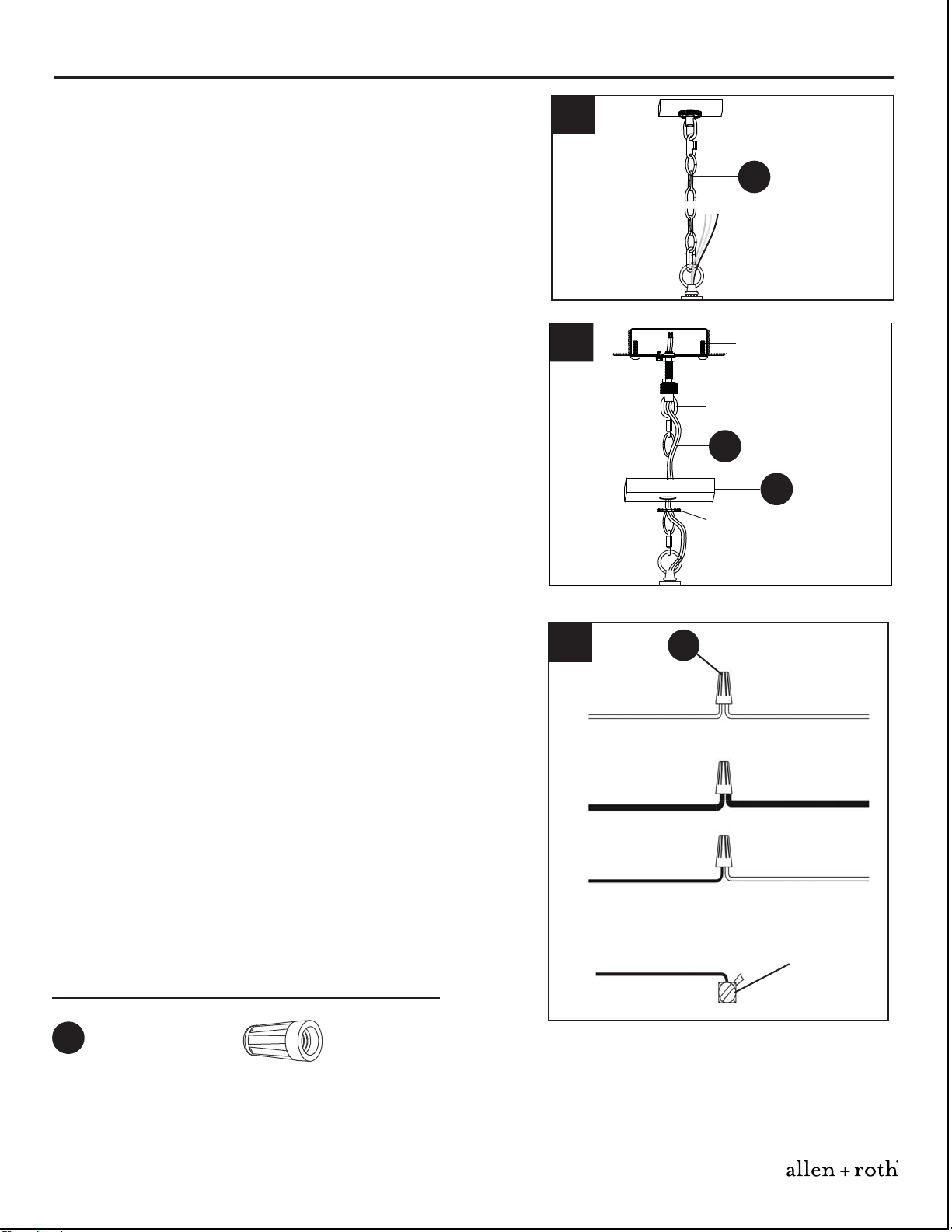

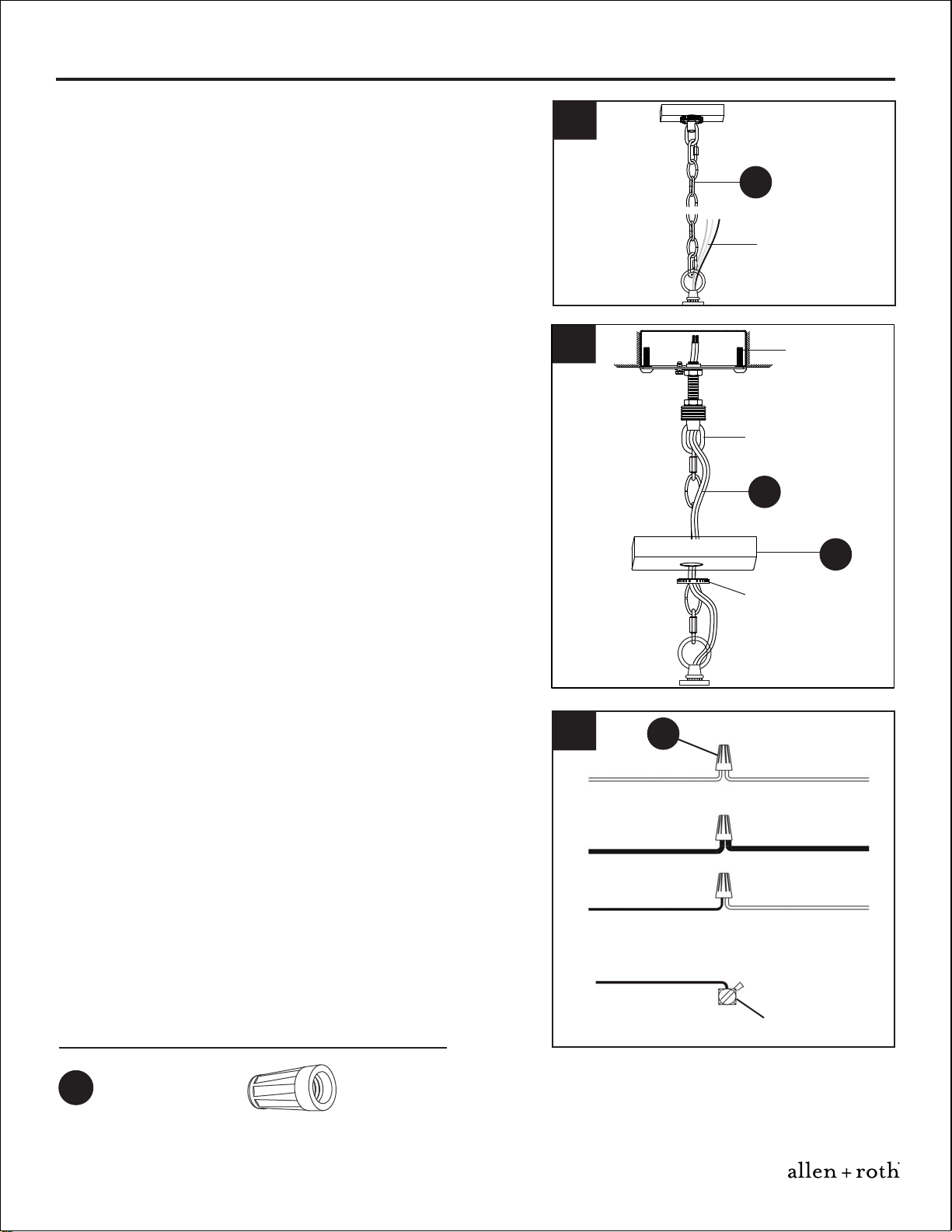

4. Pull the fixture wires and ground wire up through
the fixture chain (B), alternating links.
Unthread the canopy lock ring preassembled to
crossbar assembly (A) and slide it and the
canopy (D) down the fixture chain (B). Push all
slack fixture wire through canopy chain loop on
crossbar assembly (A) and into outlet box. Trim
excess fixture wire, leaving a minimum of 6 in.
hanging out of the outlet box.
4
B
Supply Wires
5. Outlet Box
B
D
6
White Wire
From Outlet Box
Black Wire
From Outlet Box
Bare, or Green
Ground Wire Bare, or Green
Fixture Ground Wire
From Outlet Box
Bare, or Green
Ground Wire
From Outlet Box
White or
Ribbed Side
From Fixture
From Fixture
Black or
Smooth Side
OR
BB
AA
Hardware Used
x 3
Wire
Connector
6. Attach ground fixture wire to either the green ground
screws preassembled on the crossbar assembly (A)
or to the ground wire in the outlet box (usually
GREEN or BARE). If attaching fixture ground wire to
the crossbar, it is imperative the outlet box in your
home be properly grounded. Connect the neutral
(WHITE or RIBBED) fixture wire to the neutral
(usually WHITE) wire from the outlet box. Connect
the hot (BLACK or SMOOTH) fixture wire to the hot
(usually BLACK) wire from the outlet box. Fasten
wires together with a wire connector (AA) and tightly
wrap wire connector (AA) with electrical tape (not
included).
Green Ground Screw

6Lowes.com/allenandroth
ASSEMBLY INSTRUCTIONS
Canopy Chain
Loop
Canopy Lock
Ring
7
8
Outlet Box
D
E

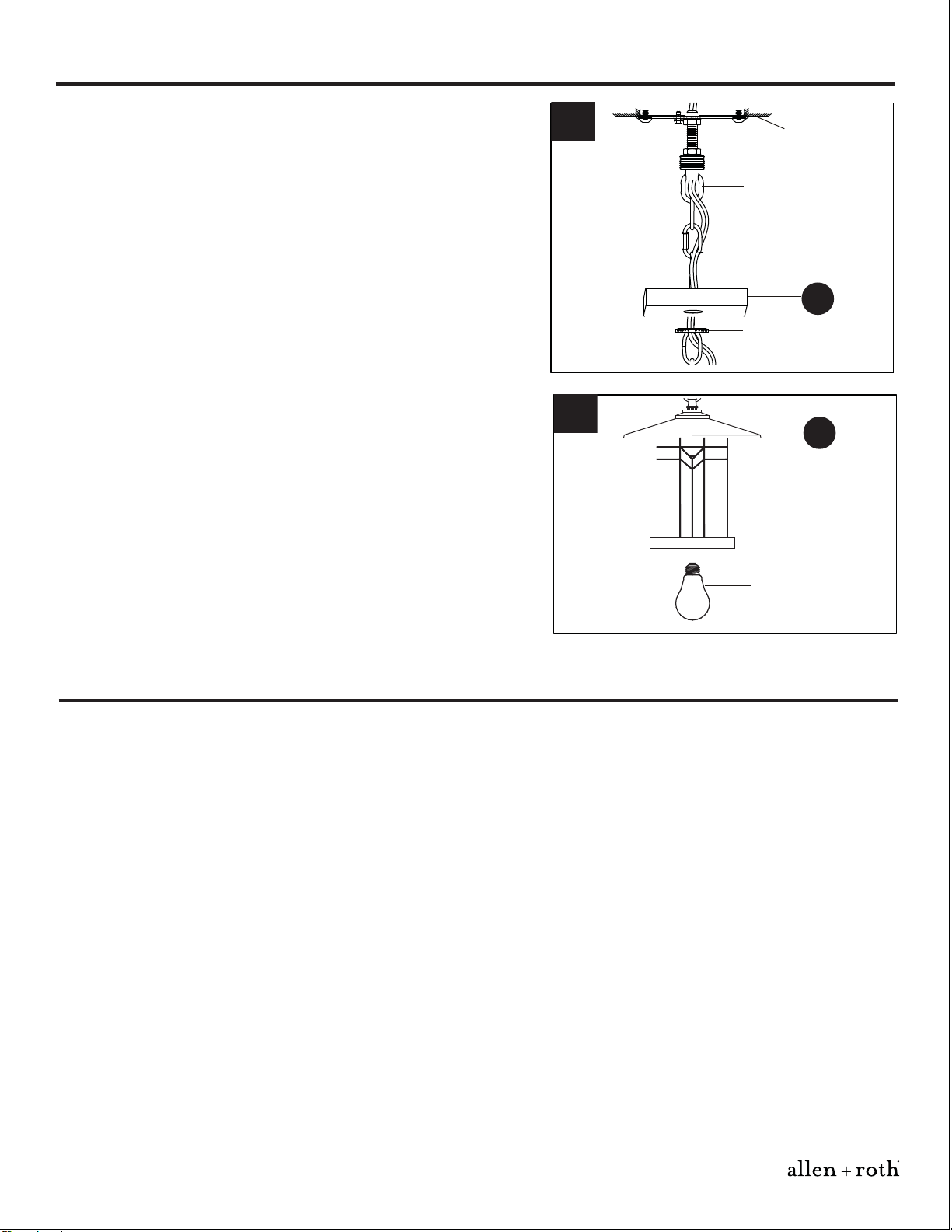

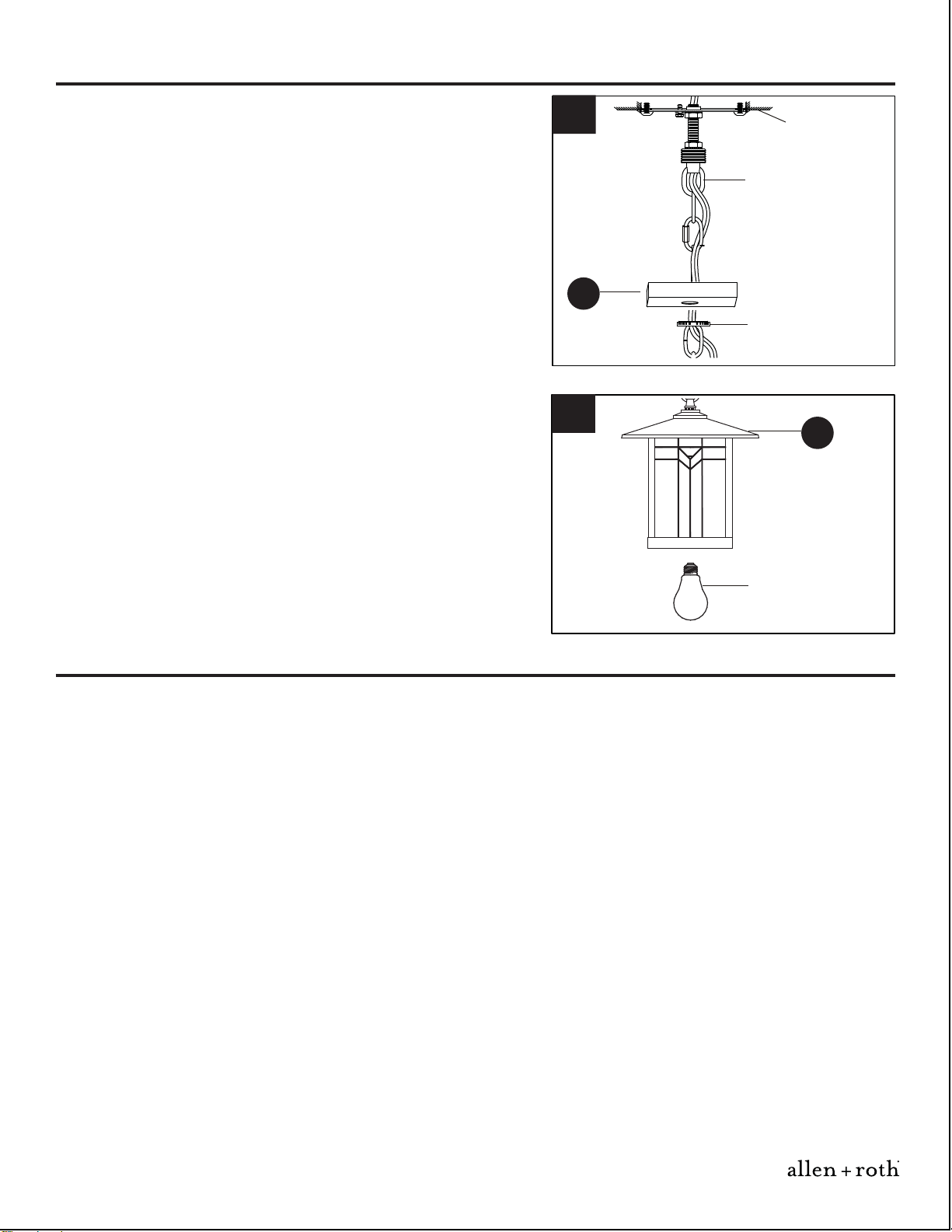

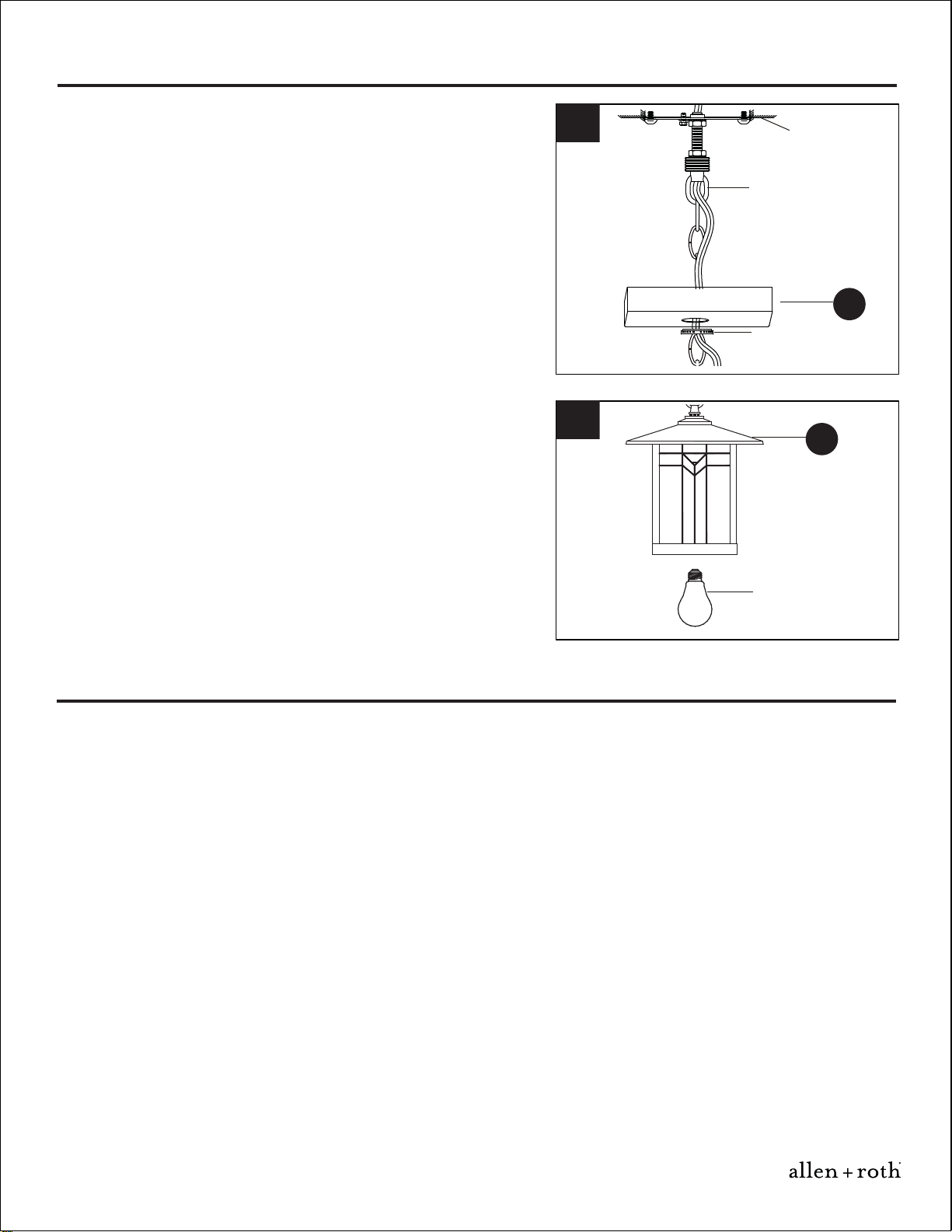

7. Attach the ceiling canopy (D) to the preassembled
nipple on the crossbar assembly (A), securing with
canopy lock ring.
Bulb
8. Note: Lemon oil was applied to panels on the
fixture assembly (E) prior to packaging to prevent
oxidation of the solder. Remove any excess oil
with a clean, soft cloth prior to assembly.
Install the bulb (not included). Use 100-watt max.
standard-base incandescent bulb or 23-watt max.
standard-base spring self-ballasted CFL.
CARE AND MAINTENANCE
• Wipe clean using soft, dry cloth or static duster. Always avoid using harsh chemicals and abrasives
to clean fixture as they may damage the finish.
• Use a clean, soft cloth to wipe the panels on the fixture assembly. Cleaning products containing
ammonia should not be used as it can affect the finish on the solder. Solder is a metal that can
oxidize (tarnish), which results in a white film on the solder. This can be removed and prevented
with a light coating of lemon oil.
• Use a clean, soft cloth to clean the fixture base. You may also dampen the cloth with a mild solution
of soapy water. Rinse thoroughly with a white cloth dipped in clean water.

7
Printed in China
Lowes.com/allenandroth
allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.
Outlet Box Screw
Wire Connector
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
WARRANTY
The manufacturer warrants all of its lighting fixtures against defects in materials and workmanship for
three (3) years from the date of purchase. If within this period the product is found to be defective in
material or workmanship, the product must be returned, with a copy of the original sales receipt as
proof of purchase in the original carton, to the place of purchase. The manufacturer will, at its option,
repair, replace or refund the original purchase price to the consumer. This warranty does not cover
fixtures becoming defective due to misuse, accidental damage, improper handling and/or installation
and specifically excludes liability for direct, incidental or consequential damages. As some states do
no allow exclusions or limitations on an implied warranty, the above exclusions and limitations may
not apply to you. This warranty gives you specific legal rights. You may have other rights that vary
from state to state.

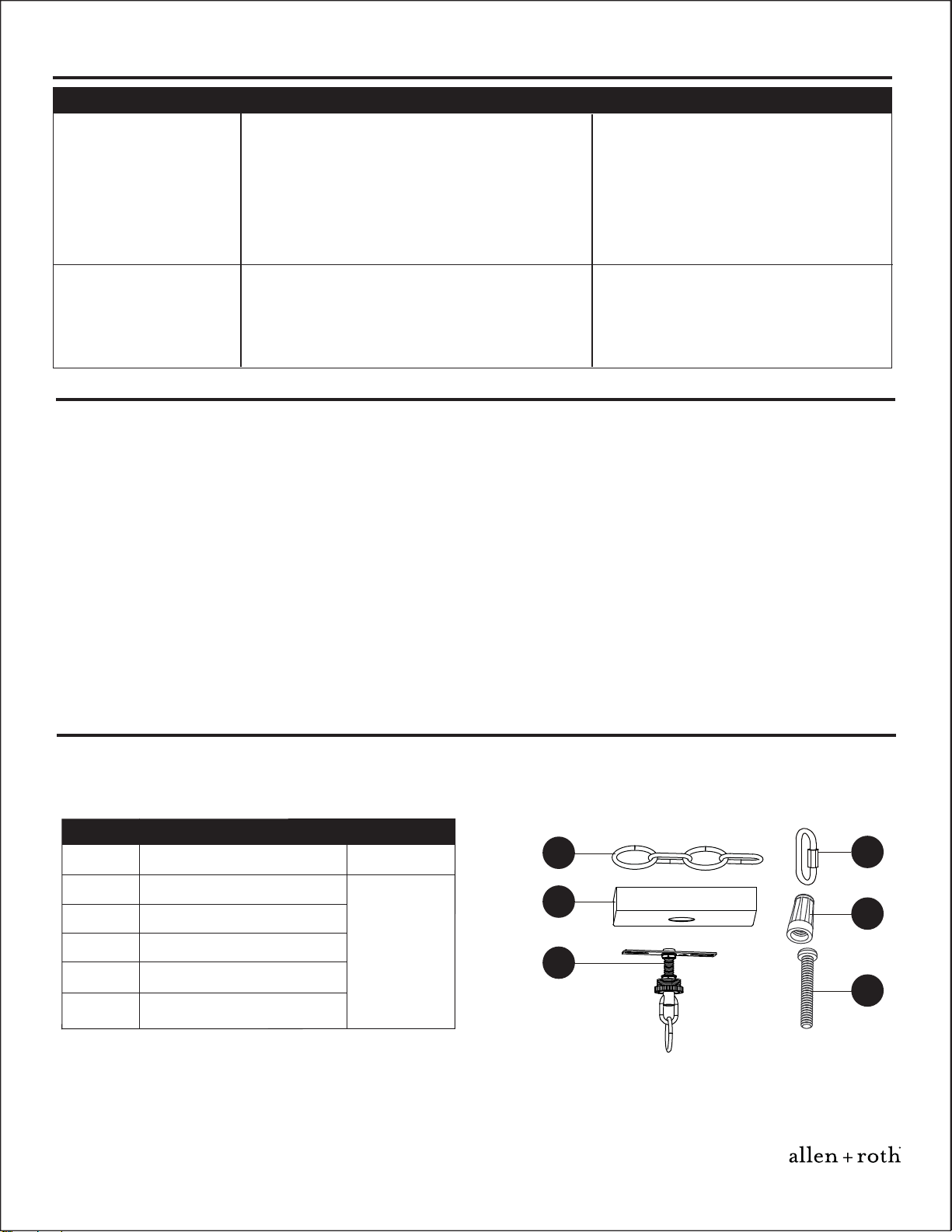

TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bulbs will not light. 1. Bulb is burned out.
2. Power is off.
3. Faulty wire connection.
4. Faulty switch.
1. Replace light bulb.
2. Make sure power supply is on.
3. Check wiring.
4. Test or replace the switch.
Fuse blows or the
circuit breaker trips
when light is turned
on.
Crossed wires or power wire is
grounding out. Check wire connection.
II
PART DESCRIPTION PART # B
BFixture Chain M395CHS3 D
C
BB
CC
A
9591KIT
A
C
BB
D
CC
2015 -01-20
Quick Link
Crossbar Assembly
Ceiling Canopy

allen + roth®est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article à votre
détaillant, appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 18 h (HNE), du lundi au
jeudi, ou entre 8 h et 17 h (HNE), le vendredi.
8
welcoming • sophisticated • inspiring
Numéro de série Date d’achat
JOINDRE LE REÇU ICI
ARTICLE N° 0657038
MODÈLE N° LWS0547G
15
Lowes.com/allenandroth
LANTERNE SUSPENDUE

CONTENU DE L'EMBALLAGE
9Lowes.com/allenandroth
C
D
E
C
B
A
PIÈCE DESCRIPTION QUANTITÉ
A
B
C
E
D
1
1
1
1
Chaîne du luminaire
Couvercle
Luminaire
Ensemble de traverse
2
Maillon rapide

10 Lowes.com/allenandroth
QUINCAILLERIE INCLUSE (grandeur réelle)
CONSIGNES DE SÉCURITÉ
Veuillez vous assurer de lire et de comprendre l’intégralité de ce manuel avant d’assembler,
d’utiliser ou d’installer ce produit.
AVERTISSEMENT
• RISQUE DE CHOC ÉLECTRIQUE - Avant de commencer l'installation, coupez l'électricité au
niveau de la boîte de disjoncteurs ou du coffret à fusibles principal.
• RISQUE D'INCENDIE - Utilisez les ampoules précisées par les marques et/ou les étiquettes
ur le luminaire.
ATTENTION
• Pour votre sécurité, lisez les instructions au complet avant de commencer l'installation.
• En cas de doute au sujet de l'installation électrique, consultez un électricien agréé.
• Coupez l'électricité vers le luminaire avant de remplacer l'ampoule ou les ampoules.
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a
des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit.
Durée d'assemblage prévue: 30 à 45 minutes.
Outils requis pour l'assemblage (non compris) : tournevis plat, tournevis cruciforme, pinces,
cisaille, ruban isolant, lunettes de sécurité, échelle.
Outils utiles (non compris) : pinces à dénuder
PREPARATION
Vis pour
boîte de
sortie
Qté : 2
Capuchon de
connexion
Qté : 3
AA BB

11
INSTRUCTIONS POUR L’ASSEMBLAGE
Lowes.com/allenandroth
3
B
C
C
E
1
Quincaillerie utilisée
BB x 2
Vis pour boîte
de sortie

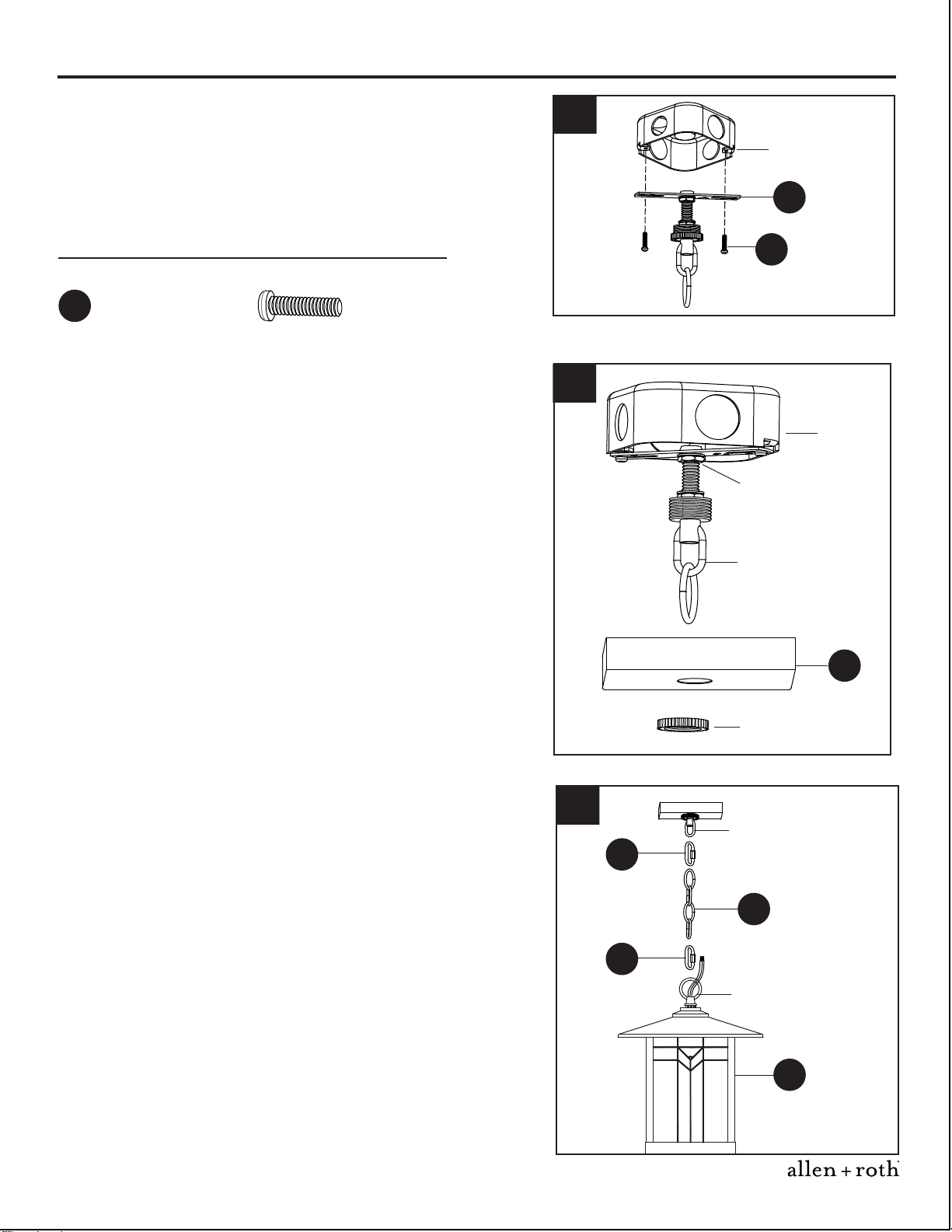

1. Fixez l’ensemble de traverse (A) à la boîte de
sortie (non incluse) à l’aide des vis pour boîte de
sortie (BB). Serrez fermement.
Remarque: Les vis de montage préassemblées au
support de fixation devraient dépasser de la boîte
de sortie.
Boîte de
sortie
A
BB
Boîte de
I sortie
I
D
Anneau du
couvercle
Écrou hexagonal
Bague de
retenue du
couvercle
2. Retirez la bague de retenue du couvercle
préassemblée de l’ensemble de traverse (A). Fixez
de façon temporaire le couvercle (D) sur la tige
filetée préassemblée située sur l’ensemble de
traverse (A) à l’aide de la bague de retenue du
couvercle. Si le couvercle (D) n’est pas collé contre
le plafond, retirez-le de l’ensemble de traverse (A),
puis dévissez l’écrou hexagonal afin de régler la
longueur de la tige filetée préassemblée. Vissez la
tige filetée dans la traverse ou dévissez-la jusqu’à
la longueur désirée, puis fixez de nouveau le
couvercle (D).
2
Anneau Du
Couvercle
Ensemble
d’anneau de
suspension
4. Ajustez la chaîne du luminaire (B) à la longueur
désirée en retirant les maillons au besoin. Fixez une
extrémité de la chaîne du luminaire (B) à l’anneau du
couvercle préassemblé à l’ensemble de traverse (A)
à l’aide du maillon rapide (C), puis fixez l’autre
extrémité de la chaîne du luminaire (B) à l’anneau de
suspension préassemblé sur le couvercle du
luminaire (E), à l’aide d’un autre maillon rapide (C).
Remarque : Il est possible que vous ayez besoin de
pinces (non incluses) pour ouvrir les maillons de la
chaîne du luminaire (B). Le cas échéant, couvrez la
chaîne du luminaire (B) d’un linge afin de ne pas
endommager le fini avec les pinces.rapides

12
INSTRUCTIONS POUR L’ASSEMBLAGE
Lowes.com/allenandroth
Bague de retenue
du couvercle
5
B
D
4
B
4. Faites passer les cordons d’alimentation et le fil
de mise à la terre à travers les maillons de la
chaîne du luminaire (B), en alternance.
Cordon
D’alimentation
Anneau du
couvercle
Dévissez la bague de retenue du couvercle
préassemblée à l’ensemble de traverse (A), puis
faites glisser la bague de retenue du couvercle et
le couvercle (D) vers le bas, le long de la chaîne
du luminaire (B). Faites passer tout l’excédent du
cordon d’alimentation à travers l’anneau du
couvercle de l’ensemble de traverse (A), puis
dans la boîte de sortie. Coupez l’excédent du fil
d’alimentation, en laissant au moins 15,24 cm de
fil dépasser de la boîte de sortie.
5. Boîte de
sortie
6
Quincaillerie utilisée
AA x 3
Capuchon de
connexion
7
Fil blanc de la
boîte de sortie
Fil noir de la
boîte de sortie
Fil noir ou lisse
sur le côté
Fil du luminaire
Fil de mise à la terre
dénudé ou vert de
la boîte de sortie
Fil de mise à la terre
dénudé ou vert de la
boîte de sortie
Fil de mise à la
terre dénudé ou
vert du luminaire
Fil blanc ou
rainuré sur le
côté du luminaire
OU
AA
Vis de mise à
la terre verte
6. Fixez le fil de mise à la terre aux vis de mise à la terre
vertes préassemblées à l’ensemble du support de
fixation (A) ou au fil de mise à la terre de la boîte de
sortie (fil habituellement VERT ou DÉNUDÉ). Si vous
attachez le fil de mise à la terre du luminaire à
l’ensemble de traverse (A), il est essentiel que la
boîte de sortie de votre maison soit correctement
mise à la terre. Raccordez le fil neutre du luminaire
(BLANC ou NERVURÉ sur le côté) au fil neutre
(généralement BLANC) de la boîte de sortie.
Raccordez le fil chargé du luminaire (NOIR ou LISSE
sur le côté) au fil chargé (généralement NOIR) de la
boîte de sortie. Joignez les fils à l’aide de capuchons
de connexion (AA) et enroulez ces derniers de ruban
isolant (non inclus) bien serré.

13 Lowes.com/allenandroth
INSTRUCTIONS POUR L’ASSEMBLAGE
8E
8. Remarque : Avant l’emballage, de l’huile de citron a
été appliquée sur les panneaux du luminaire (E) pour
empêcher l’oxydation de la brasure. Essuyez tout
excédent d’huile à l’aide d’un linge doux et propre
avant de procéder à l’assemblage.
Posez l’ampoule (non incluse). Utilisez une ampoule
à incandescence à culot standard d’un maximum de
100 watts ou une ampoule fluocompacte à culot
standard avec ballast intégré d’un maximum de 23
watts.
7
D
7. Fixez le couvercle (D) sur la tige filetée
préassemblée située sur l’ensemble de traverse
(A) à l’aide de la bague de retenue du couvercle. Anneau du
couvercle
Bague de
retenue
du couvercle
Boîte de
sortie
• Essuyez au moyen d'un chiffon doux et propre ou d'un plumeau antistatique. Évitez toujours
d'utiliser des produits chimiques rudes et des abrasifs pour nettoyer le luminaire puisqu'ils peuvent
endommager le fini.
• Nettoyez les panneaux du luminaire à l’aide d’un linge doux et propre. N’utilisez pas de produits
nettoyants qui contiennent de l’ammoniac, car cela pourrait nuire au fini de la brasure. La brasure
est un métal qui peut s’oxyder (se ternir); un film blanc se dépose alors sur la brasure. Une légère
couche d’huile de citron empêchera l’apparition du film blanc ou le fera disparaître.
• Utilisez un linge doux et propre pour nettoyer la base du luminaire. Vous pouvez aussi humecter le
linge avec une solution d’eau et de savon. Rincez soigneusement au moyen d’un linge blanc
trempé dans de l’eau propre.
SOINET ENTRETIEN
Ampoule

14
Printed in China
Lowes.com/allenandroth
allen + roth®est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
LISTE DES PIÈCES DE RECHANGE
Pour vous procurer des pièces de rechange, appelez notre service à la clientèle au 1 866 439-9800,
entre 8 h et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE), le vendredi.
PIÈCE DESCRIPTION N° DE PIÈCE
B Chaîne du luminaire
A
C
D
BB
CC Vis pour boîte de sortie
Capuchon de connexion
Maillon rapide
Ensemble de traverse
Couvercle
B
D
C
BB
CC
A
II
II
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE ACTION CORRECTRICE
Les ampoules ne
s'allument pas. 1. L'ampoule est grillée.
2. L'alimentation électrique est fermée.
3. Connexion de fils défectueuse.
4. Interrupteur défectueux.
1. Remplacez l'ampoule.
2. Assurez-vous que l'alimentation
est mise en marche.
3. Vérifiez les fils.
4. Vérifiez ou remplacez
l'interrupteur.
Le fusible saute ou
le disjoncteur se
déclenche lorsque la
lumière est allumée.
Les fils sont croisés ou le fil
d'alimentation se met à la terre. Vérifiez la connexion des fils.
GARANTIE
Le fabricant garantit tous ses luminaires contre les défauts de fabrication de matériaux et de main
d'oeuvre pendant trios (3) an à compter de la date d'achat. Si pendant cette période, le produit
s'avère défectueux en ce qui concerne les matériaux ou la main d'oeuvre, le produit peut être
retourné, avec une copie du reçu d'achat original comme preuve d'achat, dans sa boîte originale au
lieu de l'achat. Le fabricant, à sa discrétion, réparera ou remplacera le produit ou remboursera son
prix d'achat original au consommateur. Cette garantie ne couvre pas les luminaires qui deviennent
défectueux à cause d'une mauvaise utilisation, d'un dommage accidentel, d'une mauvaise manipula-
tion et/ou installation et exclut spécifiquement la responsabilité pour les dommages directs, consécu-
tifs ou indirects. Puisque certaines provinces ne permettent pas les exclusions ou les restrictions
d'une garantie implicite, les exclusions et les restrictions précédentes peuvent ne pas s'appliquer à
votre cas. Cette garantie vous confère des droits légaux précis. Vous pouvez avoir d'autres droits qui
varient d'une province à l'autre.
M395CHS3
9591KIT
2015 -01-20

allen + roth®es una marca registrada de
LF, LLC. Todos los derechos reservados.
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-866-439-9800, de lunes a jueves de 8 a.m. a 6 p.m. y los
viernes de 8 a.m. a 5 p.m., hora estándar del Este.
15
welcoming • sophisticated • inspiring
Número de serie Fecha de compra
ADJUNTE SU RECIBO AQUÍ
ARTÍCULO # 0657038
MODELO # LWS0547G
15
Lowes.com/allenandroth
LÁMPARA COLGANTE

CONTENIDO DEL PAQUETE
16 Lowes.com/allenandroth
C
D
E
C
B
A
PIEZA DESCRIPCIÓN CANTIDAD
A
B
E
D
1
1
1
1
Ensamble de la placa perforada
Cadena de la lámpara
Cubierta para techo
Ensamble de la lámpara
C2Eslabón de conexión rápida

17 Lowes.com/allenandroth
INFORMACIÓN DE SEGURIDAD
PREPARACION
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y los aditamentos mencionados anteriormente. No
intente ensamblar el producto si falta alguna pieza o si éstas están dañadas.
Tiempo de ensamblado aproximado: entre 30 y 45 minutos.
Herramientas necesarias para el ensamblado (no incluidas): destornillador de
cabeza plana, Destornillador Phillips, Pinzas, Cinta aisladora, Tenazas, Gafas de
seguridad, Escalera.
Herramientas útiles (no incluidas): pinzas pelacable
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• RIESGO DE DESCARGA ELECTRICA: antes de comenzar con la instalación, desconecte la
electricidad en la caja de interruptores o caja de fusibles principal.
• RIESGO DE INCENDIO: utilice bombillas que coincidan con las marcas y/o rótulos de la
lámpara.
PRECAUCION
• Para su seguridad, lea todas las instrucciones antes de comenzar con la instalación.
• Si tiene dudas acerca de la instalación eléctrica, comuníquese con un electricista profesional.
• Desconecte la electricidad en la lámpara antes de reemplazar la(s) bombilla(s).
ADITAMENTOS (se muestra en tamaño real)
Tornillo para
la caja
de salida
Cant. 2
Conector de
cables
Cant. 3
AA BB

18
Lowes.com/allenandroth
Ensamble del
enganche de
la lámpara
INSTRUCCIONES DE ENSAMBLAJE
1
1. Asegure el ensamble de la placa perforada (C) a
la caja de salida (no se incluye) con los tornillos
para la caja de salida (BB). Apriete hasta que
queden ajustados.
Nota: Los tornillos de montaje preensamblados en
la placa perforada deben sobresalir.
Aditamentos utilizados
BB x 2
Tornillo para
la caja
de salida
Caja de
salida
A
BB
Caja de
salida
I
D
2
2. Retire el anillo de bloqueo de la cubierta
preensamblado del ensamble de la placa perforada
(A). Fije temporalmente la cubierta para techo (D)
al manguito roscado preensamblado en el
ensamble de la placa perforada (A) y asegure con
el anillo de bloqueo de la cubierta. Si la cubierta
para techo (D) no está bien ceñida al techo, retírela
del ensamble de la placa perforada (A) y ajuste el
largo del manguito roscado preensamblado al
desenroscar la tuerca hexagonal preensamblada.
Enrosque o desenrosque el manguito roscado de la
placa perforada hasta lograr la longitud correcta,
luego vuelva a fijar la cubierta para techo (D).
Enganche de la
cadena de la
cubierta
Tuerca
hexagonal
Anillo de bloqueo
de la cubierta
Enganche de la
cadena de la
cubierta
4. Ajuste la cadena de la lámpara (B) al largo deseado, si
es necesario retire eslabones. Conecte un extremo de
la cadena de la lámpara (B) al enganche de la cadena
preensamblado al ensamble de la barra transversal
(A) con un eslabón de conexión rápida (C) y conecte
el otro extremo de la cadena de la lámpara (B) en el
enganche de la lámpara preensamblado, en la base
de la lámpara (E), con otro eslabón de conexión
rápida (C).
Nota: Es posible que deba usar pinzas (no se
incluyen) para abrir los eslabones de la cadena de la
lámpara (B). De ser así, envuelva la cadena de la
lámpara (B) con un paño para evitar que las pinzas
dañen el acabado.
3
B
C
C
E

19
INSTRUCCIONES DE ENSAMBLAJE
Lowes.com/allenandroth
5
B
D
4
B
Desenrosque el anillo de bloqueo de la cubierta
preensamblado en el ensamble de la barra
transversal (A) y páselo junto con la cubierta para
techo (D) por la cadena de la lámpara (B). Empuje
los conductores sueltos por el enganche de la
cadena de la cubierta del ensamble de la barra
transversal (A) y dentro de la caja de salida. Recorte
los conductores en exceso de la lámpara, y deje al
menos 15,24 cm colgando fuera de la caja de salida.
5.
Conductores
de suministro
Anillo de bloqueo
de la cubierta
Caja de
salida
Enganche de la
cadena de la cubierta
4. Pase los conductores del suministro hacia arriba
a través la cadena de la lámpara (B), alternando
los eslabones.
Aditamentos utilizados
AA x 3
Conector
de cables
AA
Conductor blanco
desde la caja de
salida
Conductor negro
desde la caja de
salida
Conductor de
puesta a tierra de la
caja de salida verde
o desnudo
Conductor de
puesta a tierra de
la lámpara verde
o desnudo
Conductor de
costado blanco o
acanalado desde
la lámpara
Lado negro o liso
Desde la lámpara
O BIEN
6
Conductor de
puesta a tierra de la
caja de salida verde
o desnudo
Tornillo verde
de puesta
a tierra
6. Fije el conductor de tierra de la lámpara a los
tornillos verdes de puesta tierra en el ensamble de la
placa perforada (A) o al conductor de puesta a tierra
de la caja de salida (que generalmente es un
conductor VERDE o DESNUDO). Si fija el conductor
de tierra de la lámpara al ensamble de la placa
perforada (A), es fundamental que la caja de salida
esté correctamente conectada a tierra en su hogar.
Conecte el conductor neutro de la lámpara, BLANCO
o ESTRIADO al conductor neutro (generalmente
BLANCO) de la caja de salida. Conecte el conductor
de corriente, NEGRO o LISO de la lámpara al
conductor de corriente, (generalmente NEGRO) de la
caja de salida. Una los conductores con un conector
de cables (AA) y envuelva firmemente dicho conector
(AA) con cinta aislante (no incluida).

20 Lowes.com/allenandroth
INSTRUCCIONES DE ENSAMBLAJE
BB 7
D
7. Fije la cubierta para techo (D) al manguito
roscado preensamblado en el ensamble de la
placa transversal (A) y asegure con el anillo de
bloqueo de la cubierta.
Anillo de bloqueo
de la cubierta
Caja de
salida
Enganche de la
cadena de la
cubierta
8E
8. Nota: Se aplicó aceite de limón a los paneles en el
ensamble de la lámpara (E) antes del empaque para
evitar la oxidación de la soldadura. Retire el exceso
de aceite con un paño limpio y suave antes del
ensamblaje.
Instale la bombilla (no se incluye). Use una bombilla
incandescente de base estándar de 100 vatios como
máximo o una bombilla CFL con balastro y resorte de
base estándar de 23 vatios como máximo. Bombilla
• Limpie el producto con un paño suave y seco o un plumero antiestático. No utilice productos
químicos perjudiciales o abrasivos para limpiar la lámpara, ya que podrían dañar el acabado.
• Use un paño limpio y suave para limpiar las pantallas. No se deben utilizar productos de limpieza
que contengan amoníaco dado que pueden afectar el acabado de la soldadura. La soldadura es un
metal que puede oxidarse (empañarse), lo que da como resultado una película blanca sobre la
soldadura. Esta se puede eliminar y evitar con un ligero recubrimiento de aceite de limón.
• Use un paño limpio y suave para limpiar la base de la lámpara. También puede humedecer el paño
con una solución de agua y jabón suave. Enjuague bien con un paño blanco embebido con agua
limpia.
CUIDADO Y MANTENIMIENTO
