Allen + Roth 30427 User manual

1
ITEM #0223355
MODEL #30427
SWING-ARM WALL LAMP
Français p. 10
Español p. 19
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-866-439-9800, 8 a.m. - 6 p.m., EST, Monday - Thursday,
8 a.m. - 5 p.m., EST, Friday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date

2
A
E
F
C
PACKAGE CONTENTS
A Wall Canopy 1
Threaded Socket Ring (Preassembled to Threaded Socket (D)) 1
Shade 1
Threaded Socket (Preassembled to Wall Canopy (A)) 1
Threaded Pipe 3
Cord 1
B
C
D
E
F
PART DESCRIPTION QUANTITY
D

3
Expansion
Bolt
Qty.: 2 Pipe
Bracket
Qty.: 1
Pipe Cap
Qty.: 1
Threaded
Knob
Qty.: 2
Hex Nut
Qty.: 2
Short Machine
Screw
Qty.: 2
Wood Screw
Qty.: 2
HH
Anchor Bolt
Qty.: 2
II
Cord Plug
(NOT SHOWN TO SIZE)
Qty.: 1
JJ
Mounting
Pan
(NOT SHOWN TO SIZE)
Qty.: 1
KK
Long
Machine
Screw
Qty.: 2

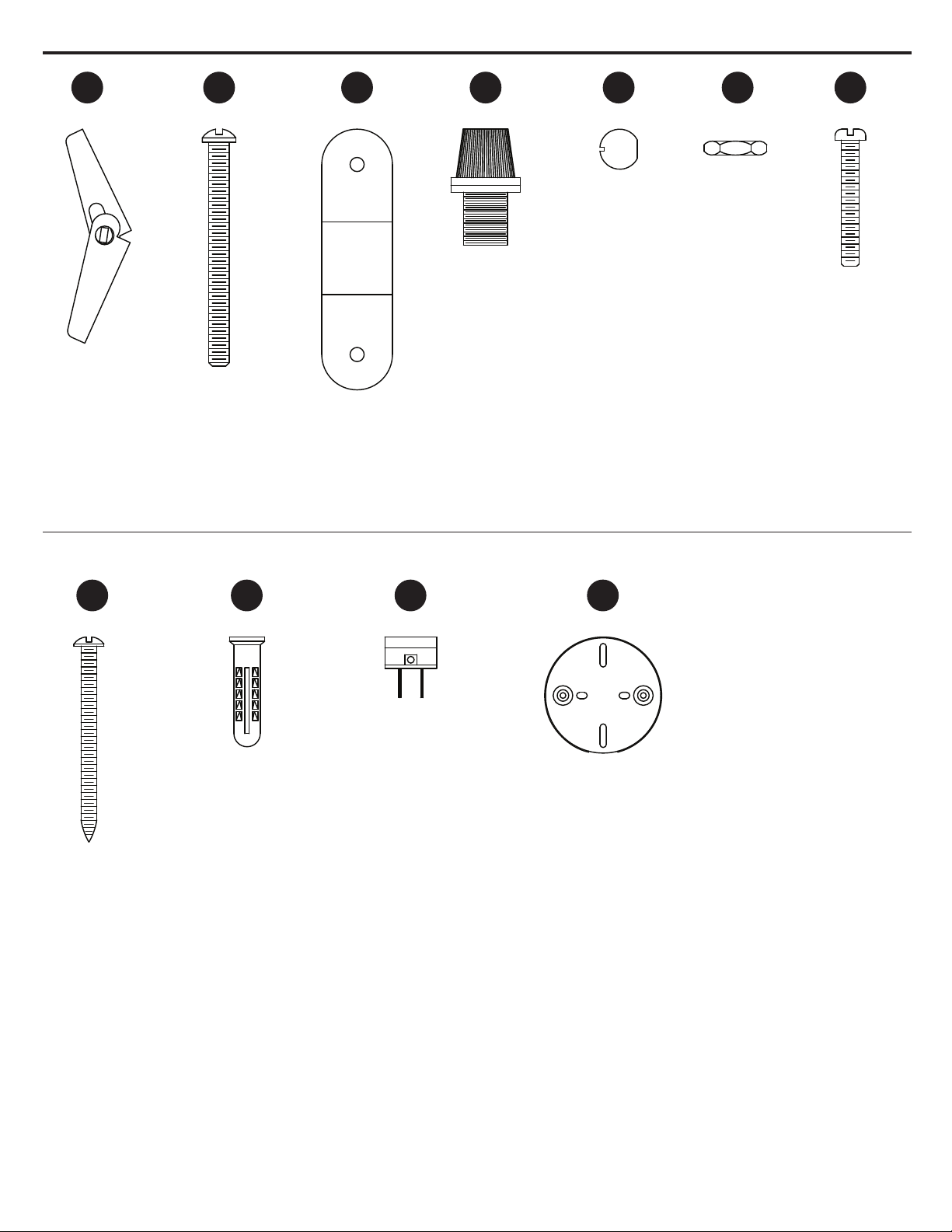

HARDWARE CONTENTS (shown actual size)
AA BB
DD EE FF
CC GG

4
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING:
• Do not use bulbs with wattage greater than specified on this fixture.
• WARNING: California Prop 65: This lighting fixture contains chemicals known to the state of California
to cause cancer, birth defects, and/or other reproductive harm. Wash hands after use.
CAUTION:
• Read and understand all instructions and illustrations completely before proceeding with assembly and
installation of this fixture.
• If you have any doubts about how to install this lighting fixture, or if the fixture fails to operate
completely, please contact a qualified licensed electrical contractor.
• All parts must be used as indicated in these instructions. Do not substitute any parts, leave parts out,
or use any parts that are worn out or broken. Failure to obey this instruction could invalidate the UL
listing and/or C.S.A. certification of this fixture.
• This portable lamp has a polarized plug (one blade is wider than the other) as a safety feature. This
plug can be used in a polarized outlet only one way. If the plug does not fit fully in the outlet, reverse
the plug. If it still does not fit, contact a qualified electrician. Never use with an extension cord unless
the plug can be fully inserted. Do not alter the plug.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and diagram. If any part is missing or damaged, do not attempt to assemble the product.
Contact customer service for replacement parts.
Estimated assembly time: 30 minutes to 1 hour.
Tools Required for Assembly (not included): Phillips screwdriver, flathead screwdriver.
SAFETY INFORMATION

5
ASSEMBLY INSTRUCTIONS
1. Insert two short machine screws (GG) into the
mounting pan (KK). The two short machine
screws (GG) should protrude through mounting
pan (KK) for securing in later steps. Position the
mounting pan (KK) at the location on the wall
where fixture is to be mounted. Note the
machine screws (BB) should be protruding from
the wall. Mark the location of mounting pan (KK).
Attach the mounting pan (KK) to the wall with the
expansion bolts (AA) and long machine screws
(BB), or screws suitable for the mounting surface
(not included). (See Fig. 1.)
Hardware Used
Hardware Used
Expansion
Bolts x 2
x 2
x 2
x 1
AA
Short Machine
Screw
GG
Mounting
Pan
KK
Long Machine
Screws
BB
x 2
x 2
x 1
Short Machine
Screw
GG
Mounting
Pan
KK
Threaded
Knobs
EE
2. Pass wall canopy (A) over protruding short
machine screws (GG) and secure with threaded
knobs (EE). (See Fig. 2.)
AA BB
GG
KK
1
GG
EE
KK
2

6
ASSEMBLY INSTRUCTIONS
4. Prior to attaching the plug, feed cord (F)
through threaded pipe (E). (See Fig. 4.)
3. Remove threaded socket ring (B) from
threaded socket (D). Pass shade (C) over
threaded socket (D) and secure with
threaded socket ring (B). (See Fig. 3.)
Hardware Used
Pipe
Bracket x 1
x 1
x 2
x 2
CC
Pipe Cap
DD
Wood Screw
HH
Anchor Bolts
II
3
Optional cord cover assembly:
5. Screw pipe cap (DD) onto end of pipe (E).
End of pipe (E) may be secured to the
wall with pipe bracket (CC), wood screws
(HH) and anchor bolts (II). (See Fig. 5.)
4
F
E
E
CC
DD
II
HH
5
C
D

7
ASSEMBLY INSTRUCTIONS
6. To attach wire to cord plug (JJ), position cord
plug (JJ) with the wide blade to the right. Insert
the cord (F) into the cord plug (JJ) with the
ridged edge of the cord facing you. Secure the
cord (F) by sliding the plug cap onto the cord
plug (JJ). (See Fig. 6)
Hardware Used
x 1Cord Plug
JJ
7
D
7. Insert bulb (not included) into threaded socket (D)
by turning clockwise. (See Fig. 7.)
6
JJ
F

8
CARE AND MAINTENANCE
TROUBLESHOOTING
• Always be certain that electric current is turned off before cleaning this item.
• Use a soft, moist cloth with mild non-abrasive soap to clean fixture. Never use glass cleaner on
fixture, as it will damage the metal finish.
• Bulb Replacement: Use 60-watt max. candelabra-base type B bulb.
Fixture does not light. 1. Bulb may be faulty or burned out. 1. Replace bulb.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
If you have any questions regarding the product, please call customer service at 1-866-439-9800,
8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
WARRANTY
Distributor warrants products manufactured by it will be free from defects in material and workmanship
for one (1) year following the date of shipment. This warranty does not cover bulbs or finish on outdoor
product. If any of the warranted products are found by Distributor to be defective, such products will, at
Distributor’s option, be replaced or repaired at Distributor’s cost. The parties hereto expressly agree that
Buyer’s sole and exclusive remedy against the Distributor shall be for the repair or replacement of
defective products as provided herein, or, at the Distributor’s sole option, Distributor may refund the
purchase price of the products. THE FOREGOING WARRANTY IS IN LIEU OF ALL OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING THOSE OF MERCHANTABILITY, FITNESS FOR
ANY PARTICULAR PURPOSE OR INFRINGEMENT. No affirmation of Distributor, by words or action,
other than set forth in this paragraph shall constitute a warranty. Goods which may by sold by Distributor
but which are not manufactured by Distributor are not warranted by Distributor, but are sold only with the
warranties, if any, of the manufacturer thereof. This warranty does not cover labor or other costs or
expenses to remove or install any defective, repaired or replaced product. Distributor’s warranty does
not apply to any products that have been subjected to misuse, mishandling, misapplication, neglect
(including, but not limited to improper maintenance), accident, improper installation, modification
(including, but not limited to use of unauthorized parts or attachments), or adjustment or repair.

9
HH
B E
II
JJ KK
B
E
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
KK
Printed in China
Threaded Socket Ring LR008
Threaded Pipe PIPEX12-ORB
Expansion Bolts PINUPKIT
Long Machine Screws PINUPKIT
Pipe Bracket PINUPKIT
Pipe Cap PINUPKIT
Threaded Knobs TK1X832-ORB
Hex Nuts PINUPKIT
Short Machine Screws PINUPKIT
Wood Screws PINUPKIT
Plastic Anchor Bolts PINUPKIT
Cord Plug PINUPKIT
Mounting Pan PINUPKIT

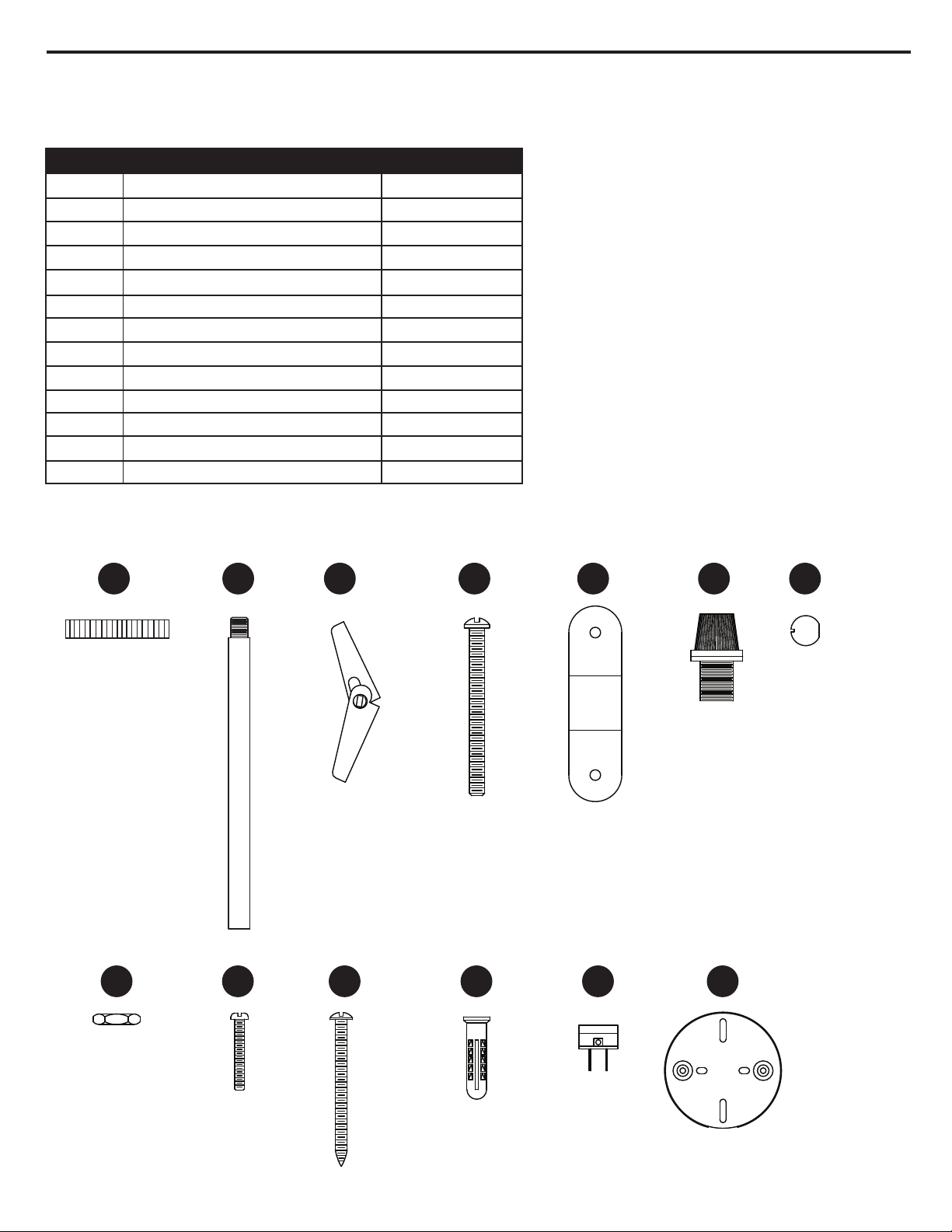

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
PART DESCRIPTION PART #
AA BB
DD EE
FF
CC
GG

ARTICLE #0223355
MODÈLE #30427
LAMPE MURALE SUR BRAS MOBILE
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 18 h (HNE),
du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
JOIGNEZ VOTRE REÇU ICI
Numéro de série Date d’achat
10

11
A
E
F
C
A Monture murale 1
Bague de douille filetée (préassemblée à la douille filetée [D]) 1
Abat-jour 1
Douille filetée (préassemblée à la monture murale [A]) 1
Tube fileté 3
Cordon 1
B
C
D
E
F
D
CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ

12
Boulon à ailettes
Qté : 2
Patte de
fixation
Qté : 1
Capuchon
de tube
Qté : 1
Bouton
fileté
Qté : 2
Écrou
hexagonal
Qté : 2
Vis à métaux
courte
Qté : 2
Vis à bois
Qté : 2
HH
Cheville d’ancrage
Qté : 2
II
Fiche du fil
(grandeur non réelle)
Qté : 1
JJ
Boîte de montage
(grandeur non réelle)
Qté : 1
KK
Vis à métaux
longue
Qté : 2
AA BB
DD EE FF
CC GG

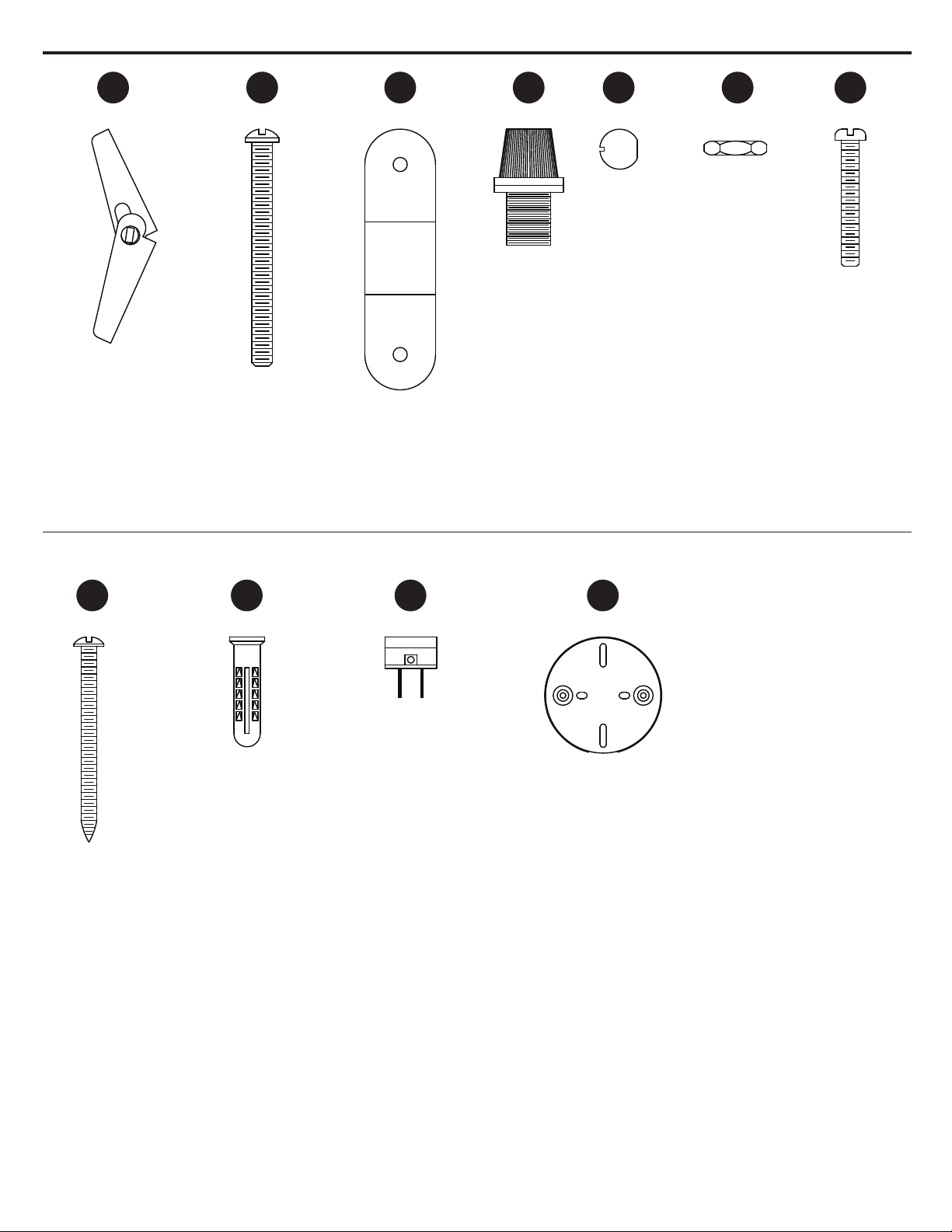

QUINCAILLERIE INCLUSE (grandeur réelle)

13
Veuillez vous assurer de lire et de comprendre l’intégralité du présent guide avant d’assembler, d’utiliser
ou d’installer ce produit.
AVERTISSEMENT :
• N’utilisez pas d’ampoules dont la puissance dépasse la puissance nominale indiquée sur ce luminaire.
• AVERTISSEMENT EN VERTU DE LA PROPOSITION 65 DE LA CALIFORNIE : Ce luminaire contient
des produits chimiques reconnus par l’État de la Californie comme étant la cause de cancers,
d’anomalies congénitales et d’autres problèmes liés aux fonctions reproductrices. Lavez-vous les
mains après l’avoir manipulé.
MISE EN GARDE :
• Prenez soin de lire et de comprendre toutes les instructions avant de commencer l’assemblage et
l’installation du luminaire.
• Si vous avez des doutes à propos de l’installation, ou si le luminaire ne fonctionne pas correctement,
veuillez communiquer avec un électricien qualifié.
• Toutes les pièces doivent être utilisées tel qu’il est indiqué dans ces instructions. Ne remplacez pas
les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le
non-respect de ces instructions peut annuler l’homologation ETL ou CSA du luminaire.
• Cette lampe portative est munie d’une fiche polarisée (une broche est plus large que l’autre). Cette
fiche ne peut être branchée sur une prise polarisée que dans un sens. Si la fiche ne s’enfonce pas
complètement dans la prise, essayez dans l’autre sens. Si elle ne s’insère toujours pas, faites appel à
un électricien qualifié. N’utilisez jamais une rallonge électrique, à moins que la fiche puisse être
complètement insérée dans la prise. Ne modifiez pas la fiche.
PRÉPARATION
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez les
pièces dans l’emballage avec la liste et le tableau. S’il y a des pièces manquantes ou endommagées, ne
tentez pas d’assembler le produit. Communiquez avec le service à la clientèle pour obtenir des pièces de
rechange.
Temps d’assemblage approximatif : de 30 à 60 minutes
Outils nécessaires pour l’assemblage (non compris) : tournevis cruciforme, tournevis à tête plate.
CONSIGNES DE SÉCURITÉ

14
1. Insérez deux vis à métaux courtes (GG) dans la
boîte de montage (KK). Les deux vis à métaux
courtes (GG) devraient ressortir de la boîte de
montage (KK) afin que l’on puisse procéder à la
fixation de la manière indiquée dans les étapes
suivantes. Placez la boîte (KK) sur le mur à
l’endroit où vous désirez installer le luminaire.
Prenez note que les vis à métaux (BB) devraient
sortir du mur. Marquez l’emplacement de la boîte
de montage (KK). Fixez la boîte de montage (KK)
au mur au moyen de boulons à ailettes (AA), de
vis à métaux longues ou de vis (BB) qui
conviennent à la surface de montage (non
incluses). (Consultez la figure 1.)
Quincaillerie utilisée
Quincaillerie utilisée
x 2
x 2
x 2
x 1
AA
GG
KK
BB
x 2
x 2
x 1
GG
KK
EE
2. Glissez la monture murale (A) sur les vis à
métaux courtes (GG) qui sortent de la boîte et
fixez-la au moyen de boutons filetés (EE).
(Consultez la figure 2.)
AA BB
GG
KK
1
GG
EE
KK
2
INSTRUCTIONS POUR L'ASSEMBLAGE
Boulon à ailettes
Vis à métaux
courte
Boîte de montage
Vis à métaux
courte
Boîte de montage
Vis à métaux
longue
Bouton
fileté

15
4. Avant de raccorder la fiche, faites passer le
cordon (F) dans le tube fileté (E). (Consultez
la figure 4.)
3. Retirez la bague de douille filetée (B) de la
douille filetée (D). Posez l’abat-jour (C) sur la
douille filetée (D) et fixez-le solidement à
l'aide de la bague de douille filetée (B).
(Consultez la figure 3.)
Quincaillerie utilisée
x 1
x 1
x 2
x 2
CC
DD
HH
II
3
Montage optionnel du cache-fil :
5. Vissez le capuchon de tube (DD) à
l’extrémité du tube (E). L’extrémité du tube
(E) peut être fixée au mur à l’aide d’une patte
de fixation (CC), de vis à bois (HH) et de
chevilles d’ancrage (II). (Consultez la figure
5.)
4
F
E
E
CC
DD
II
HH
5
C
D
INSTRUCTIONS POUR L'ASSEMBLAGE
Patte de
fixation
Capuchon
de tube
Vis à bois
Cheville d’ancrage

16
6. Fixez le fil à la fiche du cordon (JJ), puis placez
la fiche (JJ) de telle sorte que la lame large se
trouve du côté droit. Insérez le cordon (F) dans
la fiche du cordon (JJ) en veillant à ce que le
bord nervuré soit tourné vers vous. Fixez le
cordon (F) en faisant glisser le capuchon de la
fiche sur la fiche du cordon (JJ). (Consultez la
figure 6.)
Quincaillerie utilisée
x 1
JJ
7
D
7. Insérez une ampoule (non incluse) dans la douille
filetée (D) en tournant dans le sens des aiguilles
d’une montre. (Consultez la figure 7.)
INSTRUCTIONS POUR L'ASSEMBLAGE
Fiche du fil
6
JJ
F

17
Le luminaire
ne s’allume pas. 1. L’ampoule est défectueuse ou grillée. 1. Remplacez l’ampoule.
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
DÉPANNAGE
Si vous avez des questions, veuillez téléphoner au service à la clientèle au 1 866 439-9800, entre 8 h
et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
ENTRETIEN
• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.
• Utilisez un linge doux et humide ainsi qu’un savon non abrasif. N’utilisez jamais de nettoyants
pour vitres; vous risqueriez d’endommager le fini métallique du luminaire.
• Changement des ampoules : utilisez une ampoule à petit culot de type B d’un maximum de
60 watts.
Le distributeur garantit les produits qu’il a fabriqués contre tout défaut de matériaux ou de fabrication
pour une période de un (1) an à compter de la date d’expédition. Cette garantie ne couvre pas les
ampoules ni le fini des produits extérieurs. Si l’un des produits garantis est déclaré défectueux par le
distributeur, celui-ci choisira de remplacer ou de réparer le produit à ses frais. Les parties acceptent
expressément par la présente que le seul recours de l’acheteur contre le distributeur se limite à la
réparation ou au remplacement des produits défectueux, tel qu'il est stipulé aux présentes, ou, à sa
seule discrétion, le distributeur peut choisir de rembourser le prix d’achat des produits. LA GARANTIE
SUSMENTIONNÉE PRÉVAUT SUR TOUTE AUTRE GARANTIE, QU'ELLE SOIT EXPRESSE OU
IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'ADÉQUATION À UN
USAGE PARTICULIER OU DE NON-CONTREFAÇON. Aucune affirmation de la part du distributeur,
qu’elle se traduise en mots ou en action, ne constitue une garantie si elle n’est pas stipulée dans ce
paragraphe. Les articles qui sont vendus par le distributeur sans toutefois avoir été fabriqués par le
distributeur ne sont pas couverts par cette garantie. Ils sont vendus avec les garanties fournies par le
fabricant seulement, le cas échéant. Cette garantie ne couvre pas la main-d’œuvre ni les coûts et
dépenses associés au retrait ou à l'installation d’un produit défectueux, réparé ou remplacé. La garantie
du distributeur ne couvre pas les produits qui ont été soumis à un usage inapproprié, à une manipulation
inadéquate, à une négligence (y compris, sans toutefois s’y limiter, à un entretien inadéquat), à un
accident, à une installation inadéquate, à une modification (y compris, sans toutefois s’y limiter, à
l’utilisation de pièces et d’accessoires non autorisés), à un réglage ou à une réparation.
GARANTIE

18
HH
B E
II
JJ KK
B
E
AA
BB
CC
DD
EE
FF
GG
HH
II
JJ
KK
Bague de douille filetée LR008
Tube fileté PIPEX12-ORB
Boulon à ailettes PINUPKIT
Vis à métaux longue PINUPKIT
Patte de fixation PINUPKIT
Capuchon de tube PINUPKIT
Bouton fileté TK1X832-ORB
Écrou hexagonal PINUPKIT
Vis à métaux courte PINUPKIT
Vis à bois PINUPKIT
Cheville d’ancrage PINUPKIT
Fiche du fil PINUPKIT
Boîte de montage PINUPKIT
PIÈCE DESCRIPTION Nº DE PIÈCE
AA BB
DD EE
FF
CC
GG
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, appelez notre service à la clientèle au 1 866 439-9800, entre 8 h
et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
Imprimé en Chine

ARTÍCULO #0223355
MODELO #30427
LÁMPARA DE PARED
DE BRAZO OSCILANTE
19
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-866-439-9800, de lunes a jueves de 8 a.m. a 6 p.m.,
y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de compra

20
A
E
F
C
A Base para pared 1
Anillo del portalámpara roscado (preensamblado en el portalámpara roscado (D)) 1
Pantalla 1
Portalámpara roscado (preensamblado en la base para pared (A)) 1
Tubo roscado 3
Cable 1
B
C
D
E
F
D
CONTENIDO DEL PAQUETE
PIEZA DESCRIPCIÓN CANTIDAD
