Allen + Roth LWS1176E User manual

ITEM #0336319
MODEL
# LWS1176E
HANGING LANTERN
Français p. 11
Español p. 21
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
1
welcoming • sophisticated • inspiring
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
EB14583 Lowes.com/allenandroth
allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.

PART DESCRIPTION QUANTITY
A
BShade
Fixture Hood Assembly 1
1
CCage 1
PACKAGE CONTENTS
2
Lowes.com/allenandroth
A
B
C

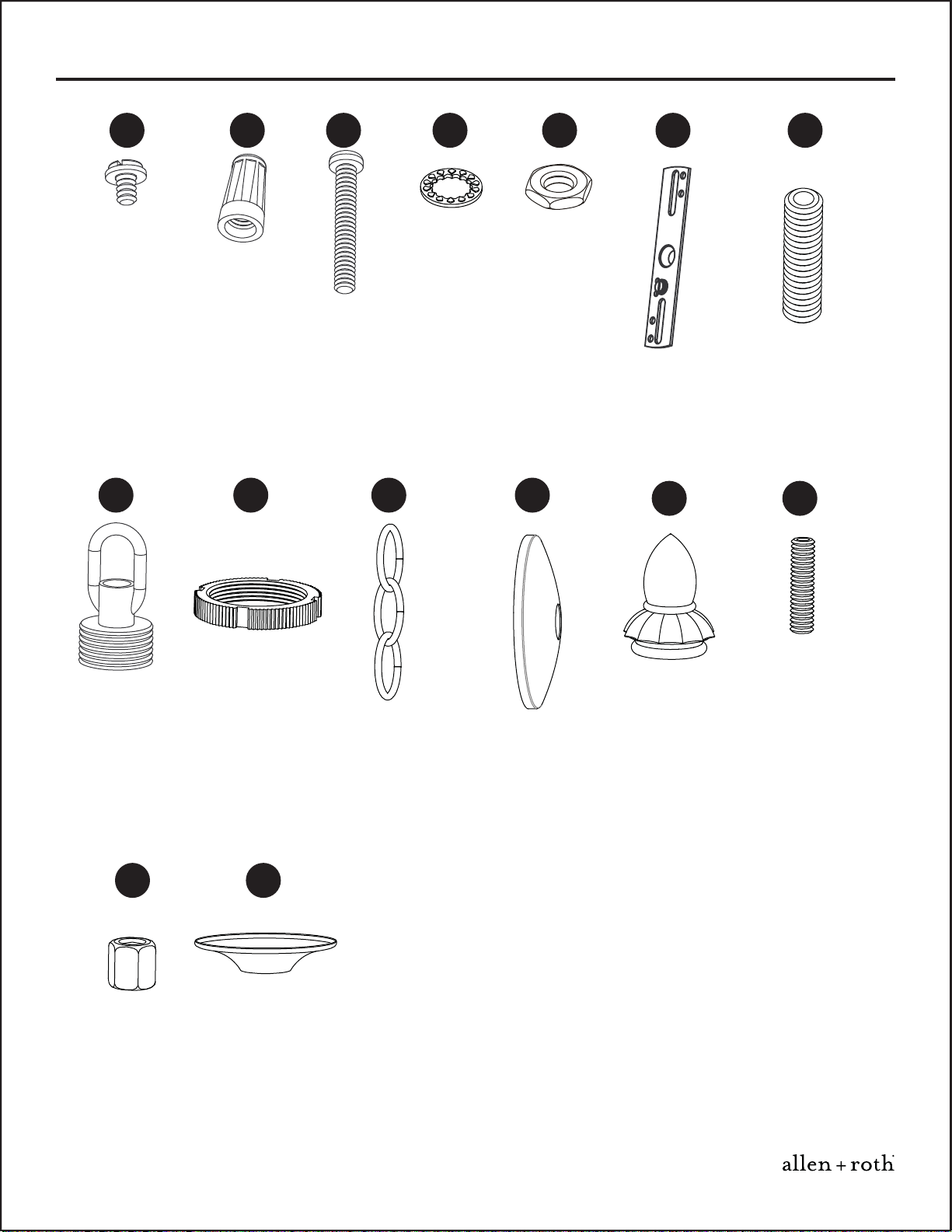

HARDWARE CONTENTS (shown actual size)
3
FF
Crossbar
(not shown to size)
Qty. 1
GG
Long
Nipple
Qty. 1
HH
Canopy
Chain
Loop
Qty. 1
II
Canopy
Lock
Ring
Qty. 1
JJ
Fixture
Chain
(not shown to size)
Qty. 1
KK
Ceiling
Canopy
(not shown to size)
Qty. 1
Finial
Qty. 1
LL
Short
Nipple
Qty. 1
MM
Hex Coupling
Qty. 1
NN
Fixture Cover
Qty. 1
OO
Lowes.com/allenandroth
EE
Outlet
Box
Screw
Qty. 2
DD EECC
Hex Nut
Qty. 3
AA BB
Wire
Connector
Qty. 3
Green Ground
Screw
[preassembled
to Crossbar (FF)]
Qty. 1
Lock
Washer
Qty.2

4

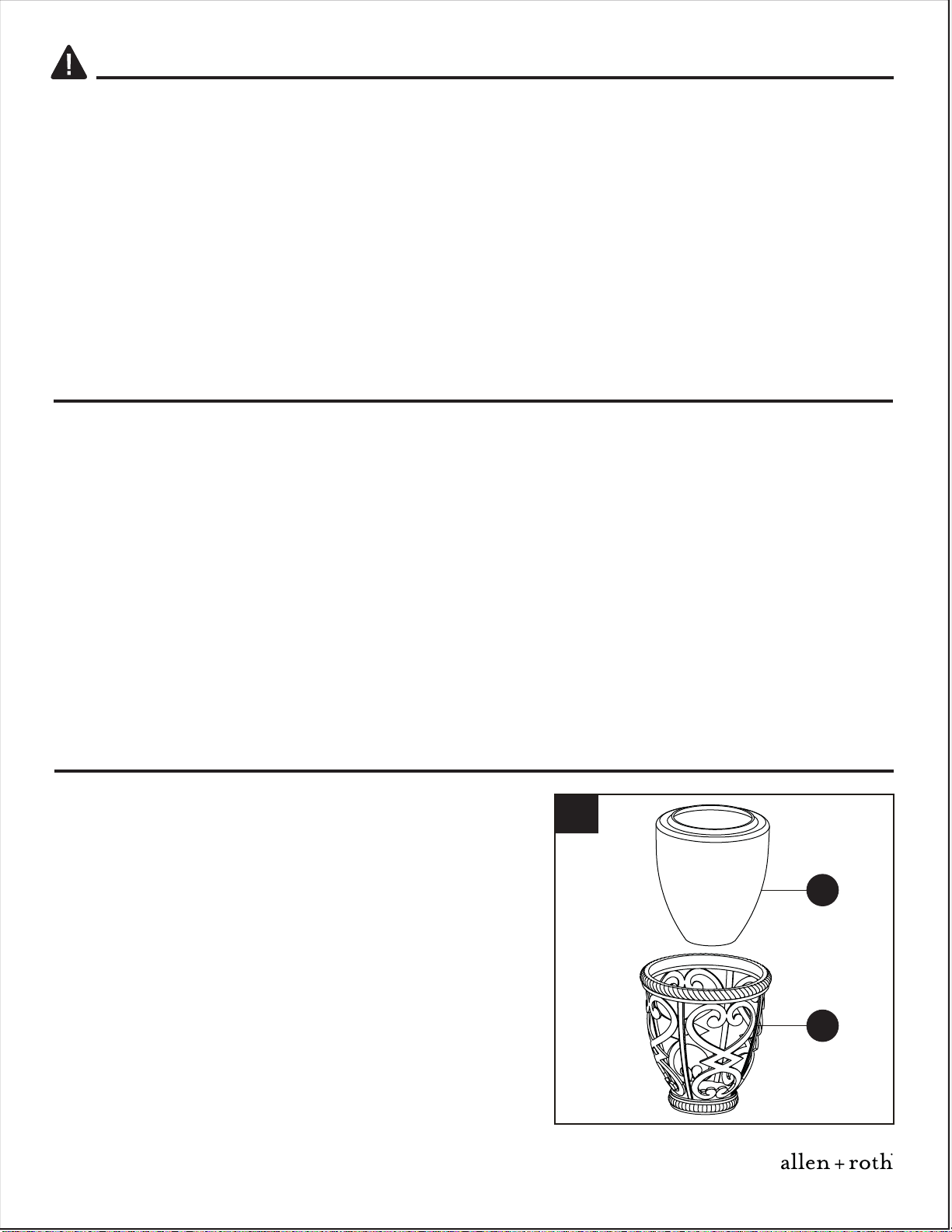

SAFETY INFORMATION
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Assembly Time: 20 - 30 minutes
Tools Required for Assembly (not included): Flathead screwdriver, Phillips screwdriver, Pliers,
Wire cutters, Electrical tape, Safety goggles and Ladder.
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
WARNING
• RISK OF ELECTRIC SHOCK - Before beginning installation, turn off electricity at the circuit
breaker box or the main fuse box.
• RISK OF FIRE - Use bulbs specified by the markings and/or labels on the fixture.
• For your safety, read instructions completely before beginning installation.
• If in doubt about electrical installation, consult a licensed electrician.
• Turn off electricity to fixture before replacing the bulb(s).
ASSEMBLY INSTRUCTIONS
1. Place the shade (B) inside of the cage (C).
Lowes.com/allenandroth
1
B
C
Helpful Tools (not included): Wire strippers

Lowes.com/allenandroth
5

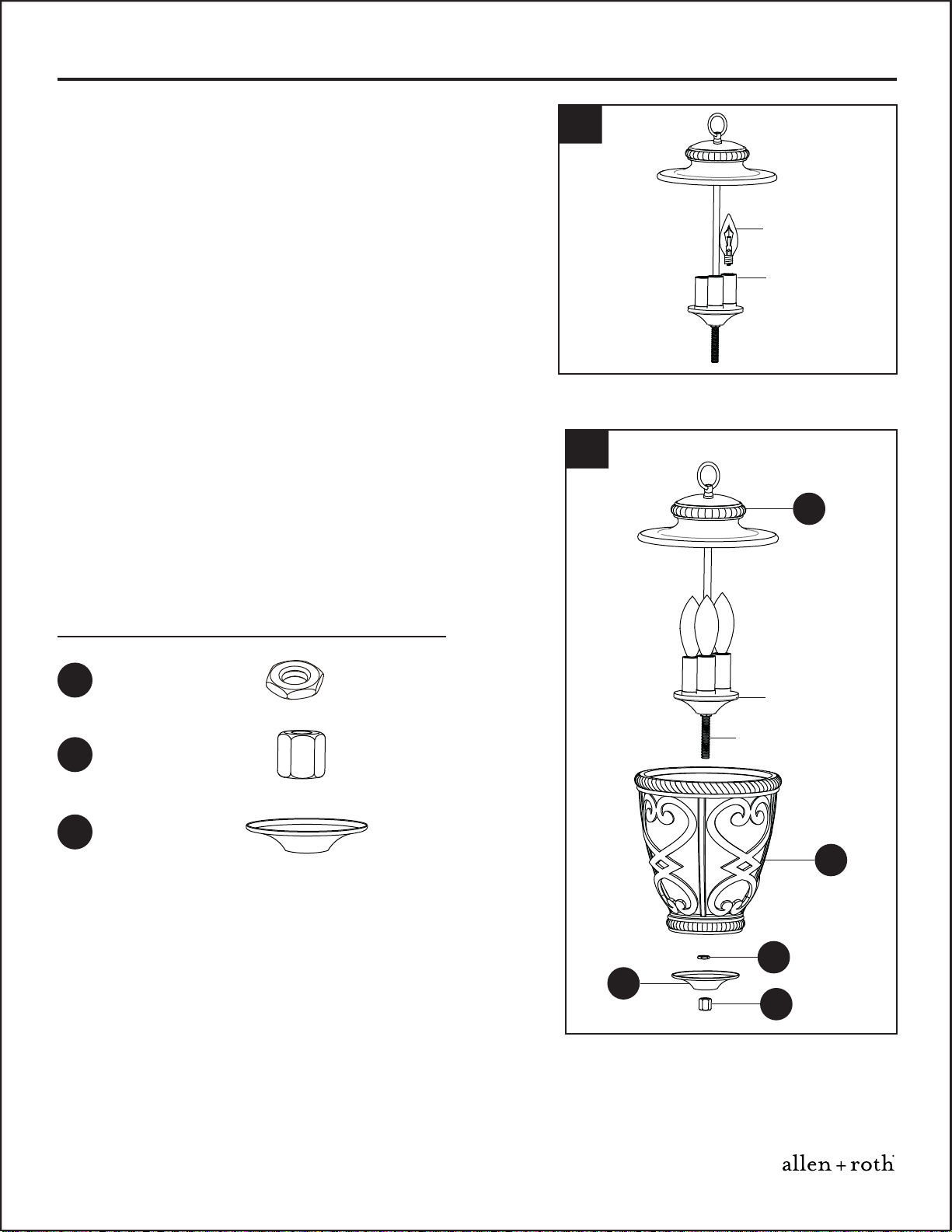

ASSEMBLY INSTRUCTIONS
2
2. Install (3) 60-watt max. candelabra-base
incandescent bulbs or (3) 13-watt max. spring
self-ballasted candelabra-base CFL (none
included).
3. 3
Hardware Used
x1
x1
Hex Nut
Hex Coupling
NN
x1Fixture Cover
OO
EE
Locate the center hole on the bottom bar of the
cage (C) over the nipple on the bottom center of
the junction box. Secure with hex nut (EE). Tighten
gently until snug. Locate the fixture cover (OO)
over the nipple and secure with the hex coupling
(NN). Tighten until snug.
CC
A
C
EE
NN
OO
Bulb
Socket
Junction Box
Nipple

6
ASSEMBLY INSTRUCTIONS
4
4. Thread the short nipple (MM) into the hex coupling
(NN). Thread the finial (LL) onto the end of the short
nipple (MM) and hand tighten until snug.
Hardware Used
x1
x1
Finial
Short Nipple
MM
LL CC
LL
MM
NN
x 2
Hardware Used
5
5. Secure the crossbar (FF) to the outlet box (not
included) with outlet box screws (CC). Tighten until
snug.
Outlet
Box
Screw
CC
x 1
Crossbar
FF
6. 6
Hardware Used
x1
x1
Lock Washer
Hex Nut
EE
GG
DD
FF
EE
x1
Long Nipple
GG
DD

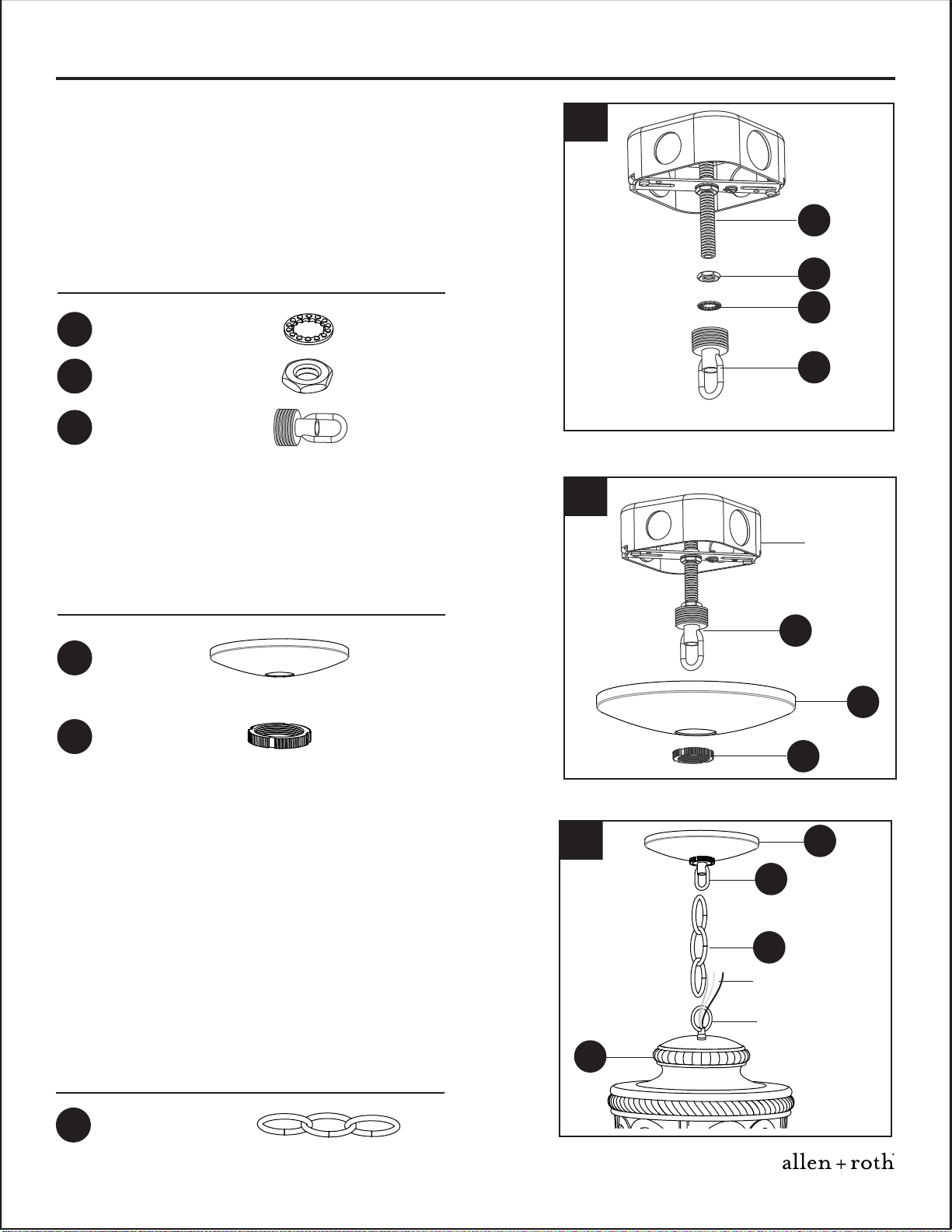

Thread one hex nut (EE) onto top end of the long
nipple (GG). Place one lock washer (DD) over the
top end of the long nipple (GG) and then thread the
long nipple (GG) into the center lock hole of the
crossbar (FF). Using pliers (not included), thread
the hex nut (EE) against the crossbar (FF) and
hand tighten until snug.
CC
FF
Outlet Box
Lowes.com/allenandroth

7
8. Push the ceiling canopy (KK) upward over the
outlet box. Thread the canopy lock ring (II) onto the
canopy chain loop (HH) and tighten until snug to
secure the ceiling canopy (KK).
7. 7
I
GG
EE
DD
HH
HH
II
KK
Hardware Used
x1
x1
Lock Washer
Hex Nut
EE
x1
Canopy
Chain Loop
HH
DD
Hardware Used
x1
x1
Ceiling
Canopy
Canopy
Lock Ring
II
KK
8
9
Outlet Box
ASSEMBLY INSTRUCTIONS
Thread another hex nut (EE) onto the end of the
long nipple (GG). Place the lock washer (DD) over
the end of the long nipple (GG) and then thread
the canopy chain loop (HH) onto the end of the
long nipple (GG). Using pliers, thread the hex nut
(EE) against the canopy chain loop (HH) and
hand tighten until snug.
9. Adjust the fixture chain (JJ) to the desired length,
removing links if needed. Attach one end of the
fixture chain (JJ) onto the canopy chain loop (HH)
and then attach the other end of the fixture chain
(JJ) onto the fixture loop on the top of the center
rod assembly (A).
Note: You may need to use pliers to open the chain
links. If so, put a cloth over the chain to protect the
finish.
Hardware Used
x1Fixture Chain
JJ
HH
A
KK
JJ
Supply Wires
Fixture Loop
Lowes.com/allenandroth

8
11
ASSEMBLY INSTRUCTIONS

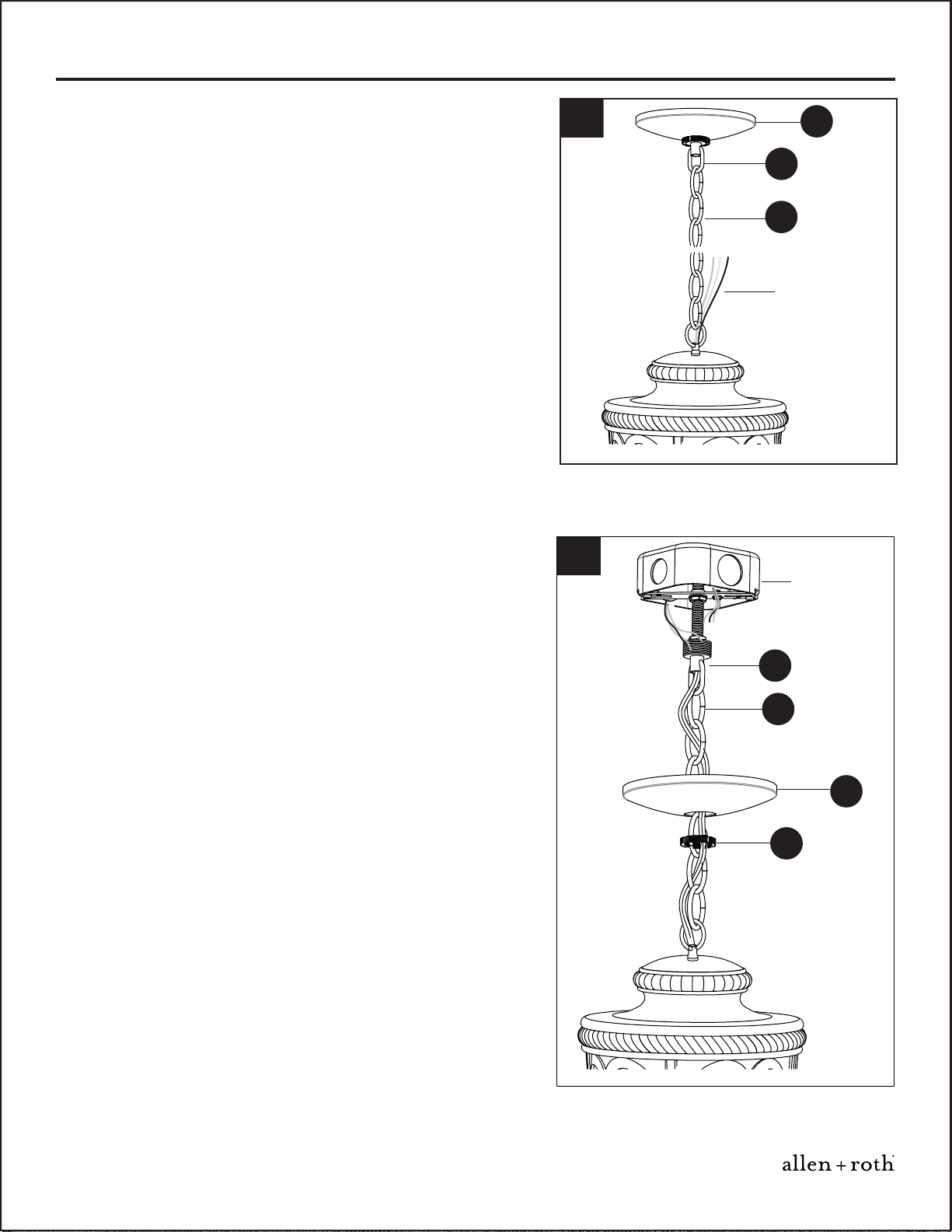

10. Pull the supply wires up through the fixture chain
(JJ), alternating links. Push the wires up through
the canopy chain loop (HH) into the outlet box. 10
Supply Wires
11.
Outlet Box
Unthread the canopy lock ring (II) and slide canopy
lock ring (II) and ceiling canopy (KK) down the
fixture chain (JJ). Push all slack fixture wire through
canopy chain loop (HH) into outlet box. Trim excess
fixture wire, leaving a minimum of 6 in. hanging out
of the outlet box. Refer to the next step to connect
the wires. Then re-secure the ceiling canopy (KK)
with canopy lock ring (II).
HH
KK
JJ
Lowes.com/allenandroth
HH
JJ
KK
II

CARE AND MAINTENANCE
• Wipe clean using soft, dry cloth or static duster. Always avoid using harsh chemicals and abrasives
to clean fixture as they may damage the finish.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bulbs will not light. 1. Bulb is burned out.
2. Power is off.
3. Faulty wire connection.
4. Faulty switch.
1. Replace light bulb.
2. Make sure power supply is on.
3. Check wiring.
4. Test or replace the switch.
Fuse blows or the
circuit breaker trips
when light is turned
on.
Crossed wires or power wire is
grounding out. Check wire connection.
AA
BB

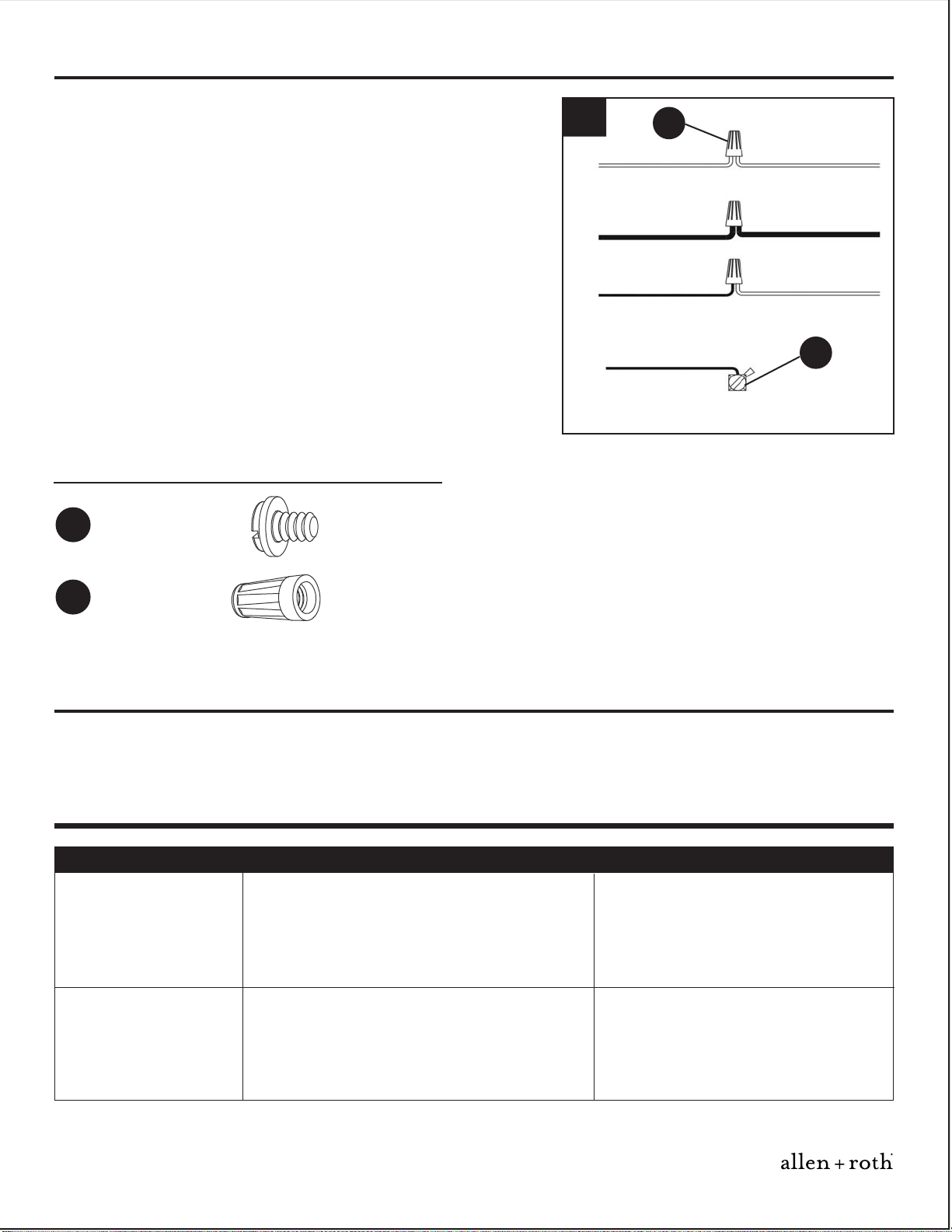

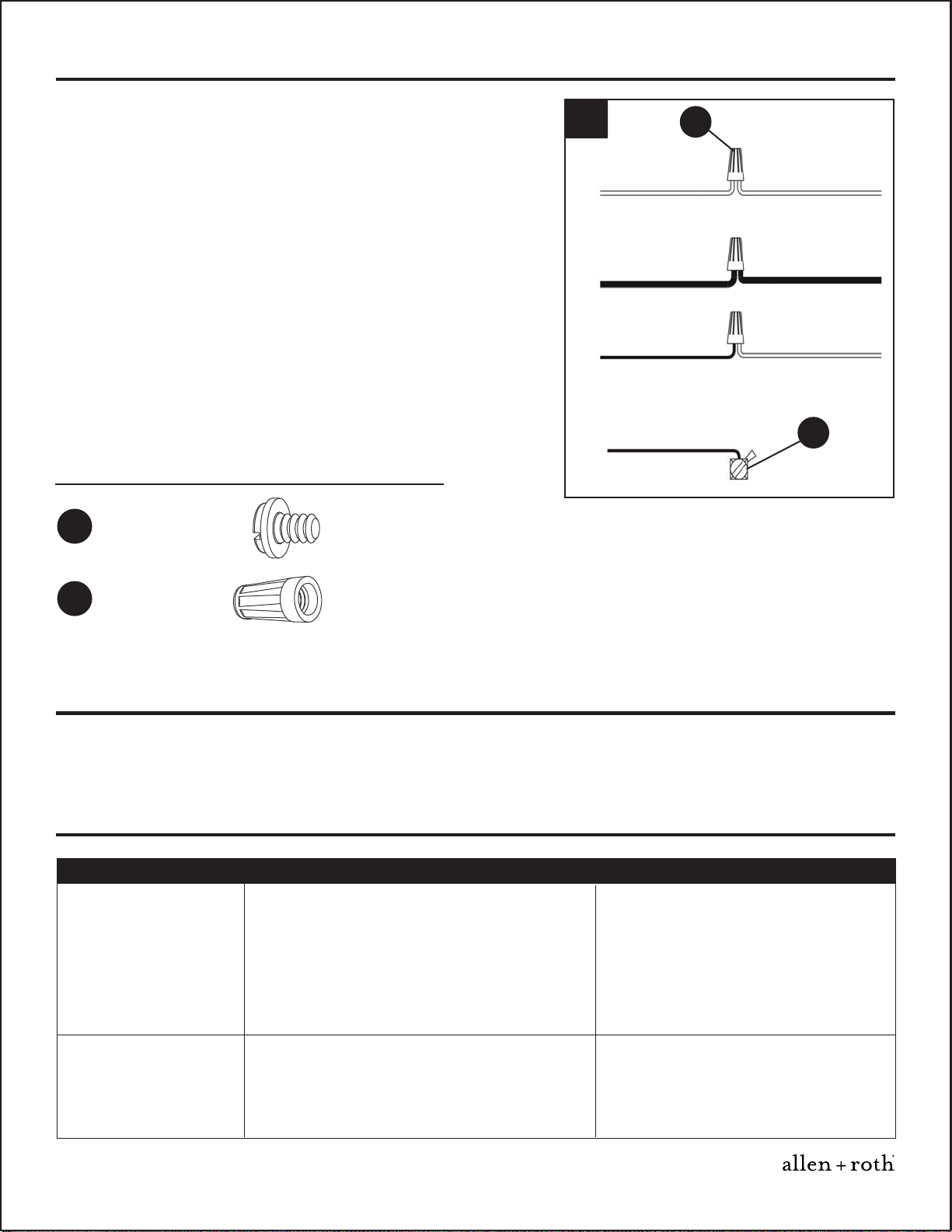

12. Attach ground fixture wire to either the green
ground screw (AA) on crossbar (FF) or to the
ground wire in the outlet box (usually GREEN
or BARE). If attaching fixture ground wire to
the crossbar (FF), it is imperative the outlet
box in your home be properly grounded.
Connect the neutral WHITE or RIBBED side
fixture wire to the neutral usually WHITE wire
from the outlet box. Connect the hot BLACK
or SMOOTH side fixture wire to the hot
usually BLACK wire from the outlet box.
Fasten wires together with a wire
connector (BB) and tightly wrap wire connector
(BB) with electrical tape (not included).
12
White Wire
From Outlet Box
Black Wire
From Outlet Box
Bare, or Green
Ground Wire Bare, or Green
Fixture Ground Wire
From Outlet Box
Bare, or Green
Ground Wire
From Outlet Box
White or
Ribbed Side
From Fixture
From Fixture
Black or
Smooth Side
OR
BB
AA
9
Hardware Used
x 1
Green
Ground
Screw
x 3
Wire
Connector
ASSEMBLY INSTRUCTIONS
Lowes.com/allenandroth

10
WARRANTY
The manufacturer warrants all of its lighting fixtures against defects in materials and workmanship for
five (5) years from the date of purchase. If within this period the product is found to be defective in
material or workmanship, the product must be returned, with a copy of the original sales receipt as
proof of purchase in the original carton, to the place of purchase. The manufacturer will, at its option,
repair, replace or refund the original purchase price to the consumer. This warranty does not cover
fixtures becoming defective due to misuse, accidental damage, improper handling and/or installation
and specifically excludes liability for direct, incidental or consequential damages. As some states do
not allow exclusions or limitations on an implied warranty, the above exclusions and limitations may
not apply to you. This warranty gives you specific legal rights. You may have other rights that vary
from state to state.
G2383SH
M1290CHMK
Printed in China
Revision date:2014-10-08

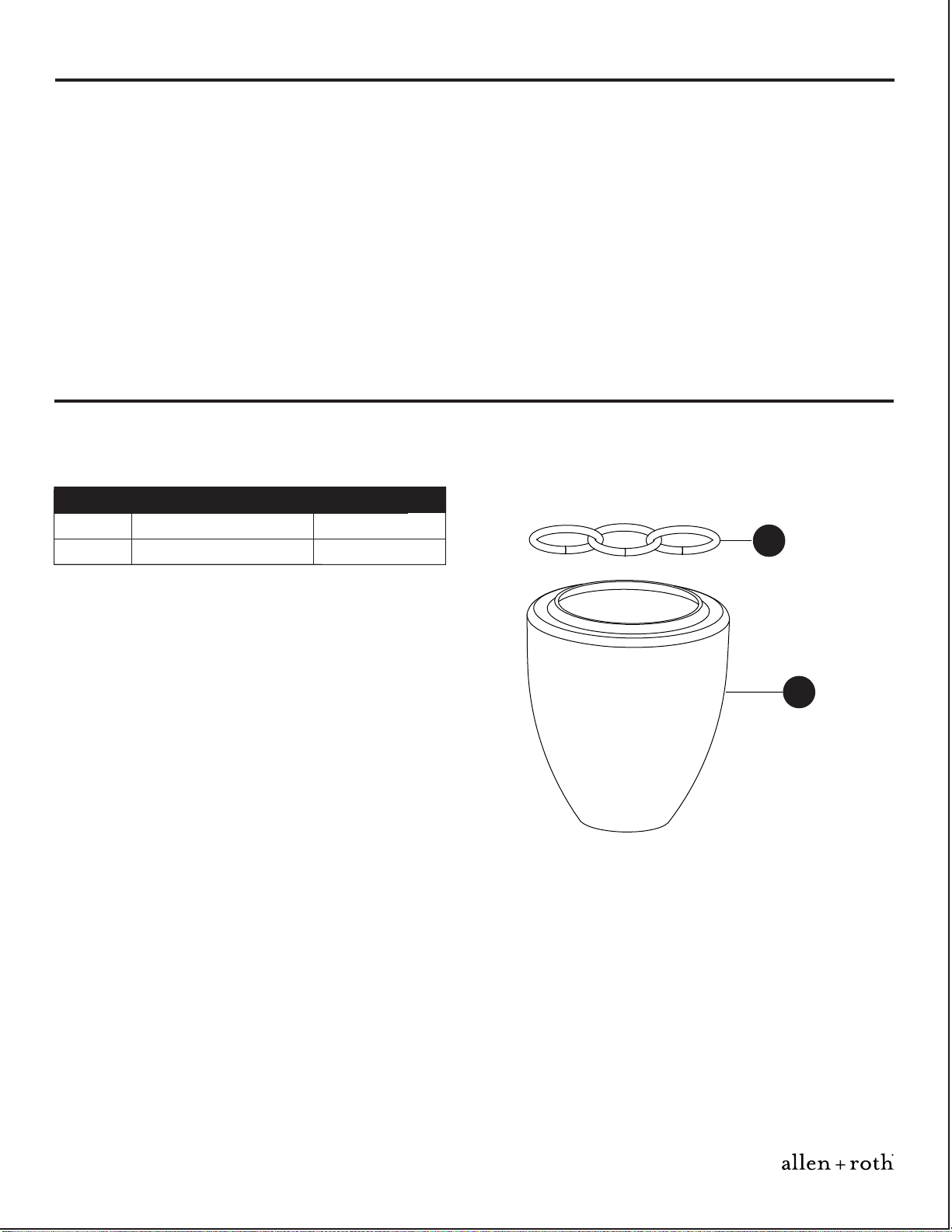

REPLACEMENT PARTS LIST
PART DESCRIPTION NUMBER
Fixture Chain
Shade
B
JJ JJ
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 6 p.m., EST,
Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
B
Lowes.com/allenandroth
allen + roth is a registered
trademark of LF, LLC.
All rights reserved.
®

Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article à votre
détaillant, appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 18 h (HNE), du lundi au
jeudi, ou entre 8 h et 17 h (HNE), le vendredi.
welcoming • sophisticated • inspiring
Numéro de série Date d’achat
JOINDRE LE REÇU ICI
Lowes.com/allenandroth
11
ARTICLE N ° 0336319
MODÈLE N° LWS1176E
LANTERNE SUSPENDU
allen + roth®est une marque de commerce
déposée de LF, LLC. Tous droits réservés.

A
BAbat-jour
Ensemble du capuchon du luminaire 1
1
CArmature 1
CONTENU DE L'EMBALLAGE
12
Lowes.com/allenandroth
PIÈCE DESCRIPTION QUANTITÉ
A
B
C

QUINCAILLERIE INCLUSE (grandeur réelle)
13
FF
Traverse
((grandeur non réelle))
Qty. 1
GG
Tige filetée
longue
Qty. 1
HH
Anneau du
couvercle
Qty. 1
II
Bague de
retenue du
couvercle
Qty. 1
JJ
Chaîne du
luminaire
(grandeur non
réelle)
Qty. 1
KK
Couvercle
(grandeur non
réelle)
Qty. 1
Embout
Qty. 1
LL
Tige filetée
courte
Qty. 1
MM
Raccord
hexagonal
Qty. 1
NN
Couvercle
du luminaire
Qty. 1
OO
Lowes.com/allenandroth
EE
Vis pour
boîte de sortie
Qty. 2
DD EE CC
Écrou
hexagonal
Qty. 3
AA BB
Capuchon
de connexion
Qty. 3
Vis de mise à
la terre verte
(préassemblée à
la traverse)(FF)]
Qty. 1
Rondelle
de blocage
Qty.2

14
INSTRUCTIONS POUR L’ASSEMBLAGE
1.Insérez l’abat-jour (B) à l’intérieur de l’armature (C).
Lowes.com/allenandroth
1
B
C
CONSIGNES DE SÉCURITÉ
Veuillez vous assurer de lire et de comprendre l’intégralité de ce manuel avant d’assembler,
d’utiliser ou d’installer ce produit.
AVERTISSEMENT
• RISQUE DE CHOC ÉLECTRIQUE - Avant de commencer l'installation, coupez l'électricité au
niveau de la boîte de disjoncteurs ou du coffret à fusibles principal.
• RISQUE D'INCENDIE - Utilisez les ampoules précisées par les marques et/ou les étiquettes
ur le luminaire.
• Pour votre sécurité, lisez les instructions au complet avant de commencer l'installation.
• En cas de doute au sujet de l'installation électrique, consultez un électricien agréé.
• Coupez l'électricité vers le luminaire avant de remplacer l'ampoule ou les ampoules.
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a
des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit. Communiquez
avec le service à la clientèle pour obtenir des pièces de rechange.
Durée d'assemblage prévue: 20 à 30 minutes.
Outils requis pour l'assemblage (non compris) : Tournevis plat, Tournevis cruciforme, Pinces,
Cisaille, Ruban isolant, Lunettes de sécurité, Échelle.
PREPARATION
Outils utiles (non compris) : Pinces à dénuder

Lowes.com/allenandroth
15
INSTRUCTIONS POUR L’ASSEMBLAGE
2
2. Insérez 3 ampoule à culot moyen d’un maximum de
60 watts ou 3 ampoule fluocompactes à culot
moyen avec ballast intégré d’un maximum de 13
watts (non incluses).
3
Quincaillerie utilisée
x1
x1
Écrou
hexagonal
Raccord
hexagonal
NN
x1
Couvercle
du luminaire
OO
EE
3. Insérez la tige située au dessous de la boîte de
jonction dans le trou central de la barre inférieure
de l’armature (C). Fixez le tout à l’aide d’un écrou
hexagonal (EE). Serrez doucement, mais
fermement. Glissez le couvercle du luminaire (OO)
sur la tige filetée et fixez-le à l’aide du raccord
hexagonal (NN). Serrez fermement.
CC
A
C
EE
NN
OO
Ampoule
Boîte de
jonction
Tige filetée

16
INSTRUCTIONS POUR L’ASSEMBLAGE
4
4. Vissez la tige filetée courte (MM) dans le raccord
hexagonal 4 (NN). Vissez l’embout (LL) à l’extrémité
de la tige filetée courte (MM) et serrez-le à la main
jusqu’à ce qu’il soit fixé.
Quincaillerie utilisée
x1
x1
Embout
Tige filetée
courte
MM
LL CC
LL
MM
NN
x 2
Quincaillerie utilisée
5
5. Fixez la traverse (FF) à la boîte de sortie (non 5
incluse) à l’aide des vis pour boîte de sortie (CC).
Serrez fermement.
Vis pour
boîte de sortie
CC
x 1
Traverse
FF
6
Quincaillerie utilisée
x1
x1
Rondelle
de blocage
Écrou
hexagonal
EE
GG
DD
FF
EE
x1
Tige filetée
longue
GG
DD
6. Vissez un écrou hexagonal (EE) à l’extrémité
supérieure de la tige filetée longue (GG). Placez
une rondelle de blocage (DD) sur l’extrémité
supérieure de la tige filetée longue (GG), puis
vissez la tige filetée longue (GG) dans le trou de
verrouillage central de la traverse (FF). Vissez
l’écrou hexagonal (EE) à la traverse (FF) à l’aide
de pinces (non incluses), puis serrez fermement à
la main.
CC
FF
Boîte de
sortie
Lowes.com/allenandroth

17
8. Poussez le couvercle (KK) vers le haut sur la boîte
de sortie. Vissez la bague de retenue du couvercle
(II) à l’anneau de chaîne du couvercle (HH), puis
serrez fermement pour fixer le couvercle (KK).
7
I
GG
EE
DD
HH
HH
II
KK
Quincaillerie utilisée
x1
x1
Rondelle
de blocage
Écrou
hexagonal
EE
x1
Anneau
du couvercle
HH
DD
Quincaillerie utilisée
x1
x1
Couvercle
Bague de
retenue
du couvercle
II
KK
8
9
Boîte de
sortie
INSTRUCTIONS POUR L’ASSEMBLAGE
7. Vissez un autre écrou hexagonal (EE) à l’extrémité
de la tige filetée longue (GG). Placez une rondelle
de blocage (DD) sur l’extrémité de la tige filetée
longue (GG), puis vissez l’anneau de chaîne du
couvercle (HH) à l’extrémité de la tige filetée longue
(GG). Vissez l’écrou hexagonal (EE) à l’anneau de
chaîne du couvercle (HH) à l’aide de pinces (non
incluses), puis serrez fermement à la main.
9. Ajustez la chaîne du luminaire (JJ) à la longueur
désirée en retirant des maillons au besoin. Fixez
une extrémité de la chaîne du luminaire (JJ) à
l’anneau de chaîne du couvercle (HH), puis fixez
l’autre extrémité de la chaîne (JJ) à l’anneau de
suspension de l’ensemble de la tige centrale (A).
Remarque : Il est possible que vous ayez besoin
de pinces pour ouvrir les maillons de la chaîne. Le
cas échéant, couvrez la chaîne d’un linge afin de
ne pas endommager le fini.
Quincaillerie utilisée
x1
Chaîne
du luminaire
JJ
HH
A
KK
JJ
Cordons
d’alimentation
Anneau de
suspension
Lowes.com/allenandroth

18
11
INSTRUCTIONS POUR L’ASSEMBLAGE
10. Faites passer les cordons d’alimentation à travers
les maillons de la chaîne du luminaire (JJ), en
alternance. Faites passer les fils à travers l’anneau
de chaîne du couvercle (HH), puis dans la boîte de
sortie.
10
Cordons
d’alimentation
11. Dévissez la bague de retenue du couvercle (II), puis
glissez la bague de retenue du couvercle (II) et le
couvercle (KK) vers le bas, le long de la chaîne du
luminaire (JJ). Faites passer tout l’excédent du
cordon d’alimentation à travers l’anneau de chaîne
du couvercle (HH), puis dans la boîte de sortie.
Coupez l’excédant du cordon d’alimentation, en
laissant au moins 15,24 cm de cordon dépasser de
la boîte de sortie. Consultez la prochaine étape
pour raccorder les cordons d’alimentation. À l’aide
de la bague de retenue du couvercle (II), vissez à
nouveau le couvercle (KK).
Boîte de
sortie
HH
KK
JJ
Lowes.com/allenandroth
HH
JJ
KK
II

AA
BB
12
19
Quincaillerie utilisée
x 1
Vis de mise à
la terre verte
x 3
Capuchon de
connexion
INSTRUCTIONS POUR L’ASSEMBLAGE
Lowes.com/allenandroth
12.Fixez le fil de mise à la terre à la vis de mise à la
terre verte (AA) de la traverse (FF) ou au fil de mise
à la terre de la boîte de sortie (fil habituellement
VERT ou DÉNUDÉ). Si vous attachez le fil de mise
à la terre du luminaire à la traverse (FF), il est
essentiel que la boîte de sortie de votre maison soit
correctement mise à la terre. Raccordez le fil neutre
du luminaire (BLANC ou NERVURÉ sur le côté) au
fil neutre (généralement BLANC) de la boîte de
sortie. Raccordez le fil chargé du luminaire (NOIR
ou LISSE sur le côté) au fil chargé (généralement
NOIR) de la boîte de sortie. Joignez les fils à l’aide
d’un capuchon de connexion (BB) et enroulez ce
dernier de ruban isolant (non inclus) bien serré.
12
Fil blanc de la
boîte de sortie
Fil noir de la
boîte de sortie
Fil noir ou lisse
sur le côté
Fil du luminaire
Fil de mise à la terre
dénudé ou vert de
la boîte de sortie
Fil de mise à la terre
dénudé ou vert de la
boîte de sortie
Fil de mise à la
terre dénudé ou
vert du luminaire
Fil blanc ou
rainuré sur le
côté du luminaire
OU
BB
AA
SOIN ET ENTRETIEN
• Essuyez au moyen d'un chiffon doux et propre ou d'un plumeau antistatique. Évitez toujours
d'utiliser des produits chimiques rudes et des abrasifs pour nettoyer le luminaire puisqu'ils peuvent
endommager le fini.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE ACTION CORRECTRICE
Les ampoules ne
s'allument pas. 1. L'ampoule est grillée.
2. L'alimentation électrique est fermée.
3. Connexion de fils défectueuse.
4. Interrupteur défectueux.
1. Remplacez l'ampoule.
2. Assurez-vous que l'alimentation
est mise en marche.
3. Vérifiez les fils.
4. Vérifiez ou remplacez
l'interrupteur.
Le fusible saute ou
le disjoncteur se
déclenche lorsque la
lumière est allumée.
Les fils sont croisés ou le fil
d'alimentation se met à la terre. Vérifiez la connexion des fils.

20
G2383SH
M1290CHMK
Imprimé en Chine
Chaîne du luminaire
Abat-jour
B
JJ JJ
B
Lowes.com/allenandroth
allen + roth est une marque de
commerce déposée de LF,
LLC. Tous droits réservés.
®
GARANTIE
Le fabricant garantit tous ses luminaires contre les défauts de fabrication de matériaux et de main
d'oeuvre pendant cinq (5) an à compter de la date d'achat. Si pendant cette période, le produit
s'avère défectueux en ce qui concerne les matériaux ou la main d'oeuvre, le produit peut être
retourné, avec une copie du reçu d'achat original comme preuve d'achat, dans sa boîte originale au
lieu de l'achat. Le fabricant, à sa discrétion, réparera ou remplacera le produit ou remboursera son
prix d'achat original au consommateur. Cette garantie ne couvre pas les luminaires qui deviennent
défectueux à cause d'une mauvaise utilisation, d'un dommage accidentel, d'une mauvaise
manipulation et/ou installation et exclut spécifiquement la responsabilité pour les dommages directs,
consécutifs ou indirects. Puisque certaines provinces ne permettent pas les exclusions ou les
restrictions d'une garantie implicite, les exclusions et les restrictions précédentes peuvent ne pas
s'appliquer à votre cas. Cette garantie vous confère des droits légaux précis. Vous pouvez avoir
d'autres droits qui varient d'une province à l'autre.
LISTE DES PIÈCES DE RECHANGE
Pour vous procurer des pièces de rechange, appelez notre service à la clientèle au 1 866 439-9800,
entre 8 h et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE), le vendredi.
PIÈCE DESCRIPTION NUMBER
Date de révision:2014-10-08
